山煤集团洪洞恒兴煤业
井
下
整
定
计
算
书
机电科
2012年3月

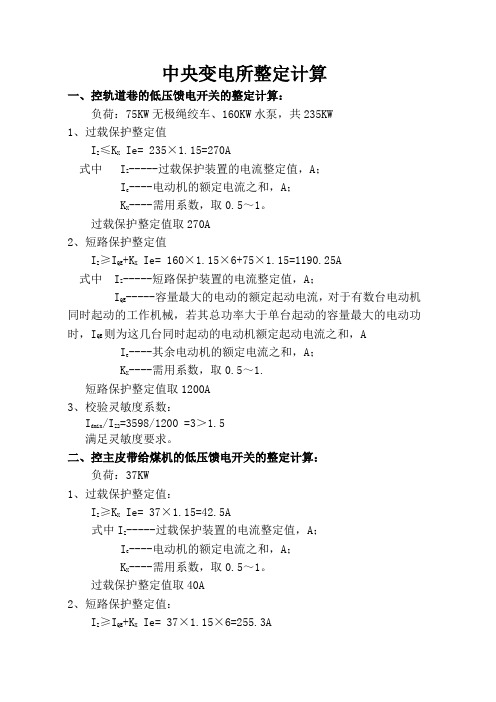

开关整定计算原则
1、馈电开关保护(电子式)计算
(1)、过载值计算:I Z =I e =1.15×∑P
(2)、短路值整定计算:I d ≥I Qe +K X ∑I e
(3)效验:K=d d I I )2(
≥1.5 式中:I Z ----过载电流整定值
∑P---所有电动机额定功率之和
I d ---短路保护的电流整定值
I Qe---容量最大的电动机的额定启动电流
K X---需用系数,取1
∑I e---其余电动机的额定电流之和
I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值
1.5---保护装置的可靠动作系数
一、中央水泵房
1馈电开关整定
(1)型号:KJZ5-400,Ie=400A,Ue=660V,用途:中央水泵房一回;负荷统计:P max=312KW,。
(2)过载整定:
根据公式:I Z=I e=1.15×∑P =312×1.15=379A
(3)短路整定:
根据公式I d≥I Qe+K X∑I e
=1011A
(4)校验:
电缆50mm 2实际长度300米,经查表得I (2)d =3029A 。
依据公式K=d d I I )2(=1011
3029=3.00>1.5(线路串联两台及以上开关且其间无分支时,上级开关校验灵敏度应满足大于1.5)
经校验整定符合要求。
2馈电开关整定
(1)型号:KJZ5-400,Ie=400A,Ue=660V,用途:中央水泵房二回路;负荷统计:P max =312KW,。
(2)过载整定:
根据公式:I Z =I e =1.15×∑P =312×1.15=379A
(3)短路整定:
根据公式 I d ≥I Qe +K X ∑I e
=1011A
(4)校验:
电缆50mm 2实际长度371米,经查表得I (2)d =1685A 。
依据公式K=d d I I )2(=10113029=3.00>1.5(线路串联两台及以上开关且其间无分支时,上级开关校验灵敏度应满足大于1.5)
经校验整定符合要求。
1-启动器整定
1、型号:QBZ-200,用途:主排水泵抽底泵开关,所带负荷P=90KW
2、整定值为I Z =I e =1.15×90=103.5A 取5.5A (1档×5.5A )
2-启动器整定
1、型号:QBZ-200;用途:主排水泵抽底泵开关,所带负荷P=92KW
2、整定值为I Z =I e =1.15×90=103.5A 取5.5A (1档×5.5A ) 3-启动器整定
1、型号:QBZ-200;用途:主排水泵抽底泵开关,所带负荷P=132KW
2、整定值为I Z =I e =1.15×132=151.8A 取5.5A (1档×5.5A )
二、集中皮带巷
1馈电开关整定
(1)型号:BKDZ-400,Ie=400A,Ue=660V,用途:一部皮带;负荷统计:P max =85.5KW,。
(2)过载整定:
根据公式:I Z =I e =1.15×∑P =85.5×1.15=98.325A
(3)短路整定:
根据公式 I d ≥I Qe +K X ∑I e
=288A
(4)校验:
电缆70mm 2实际长度230米,经查表得I (2)d =3669A 。
依据公式K=d d I I )2(=2883669=12.74>1.5(线路串联两台及以上开关 开关且其间无分支时,上级开关校验灵敏度应满足大于1.5) 经校验整定符合要求。
1-启动器整定
1、型号:QBD10-80,用途:张紧绞车,所带负荷P=5.5KW
2、整定值为I Z =I e =1.15×5.5=6.325A 取5.5A (1档×5.5A )
2-启动器整定
1、型号:QBZ-200;用途:一部皮带1#电机,所带负荷P=40KW
2、整定值为I Z =I e =1.15×40=46A 取5.5A (1档×5.5A ) 3-启动器整定
1、型号:QBZ-200;用途:二部皮带2#电机,所带负荷P=40KW
2、整定值为I Z =I e =1.15×40=46A 取5.5A (1档×5.5A )
三、煤库
1馈电开关整定
(1)型号:BKDZ-400,Ie=400A,Ue=660V,用途:立井清放煤;负荷统计:P max =191KW,。
(2)过载整定:
根据公式:I Z =I e =1.15×∑P =191×1.15=219.65A
(3)短路整定:
根据公式 I d ≥I Qe +K X ∑I e
=591A
(4)校验:
电缆35mm 2实际长度380米,经查表得I (2)d =1164A 。
依据公式K=d d I I )2(=5911164=1.97>1.5(线路串联两台及以上开关且其间无分支时,上级开关校验灵敏度应满足大于1.5)
经校验整定符合要求。
1-启动器整定
1、型号:BQZ-200,用途:清煤皮带,所带负荷P=80KW
2、整定值为I Z=I e=1.15×80=92A 取5.5A(1档×5.5A)
2-启动器整定
1、型号:QBZ-200;用途:涨紧绞车,所带负荷P=80KW
2、整定值为I Z=I e=1.15×80=92A 取5.5A(1档×5.5A)
3-启动器整定
1、型号:QBZ-80;用途:30T溜子,所带负荷P=30KW
2、整定值为I Z=I e=1.15×30=34.5A 取5.5A(1档×5.5A)
4-启动器整定
1、型号:BQD10-80,用途:水泵,所带负荷P=27.5KW
2、整定值为I Z=I e=1.15×27.5=31.63A 取5.5A(1档×5.5A)5-启动器整定
1、型号:QBZ-80;用途:绞车,所带负荷P=25KW
2、整定值为I Z=I e=1.15×25=28.75A 取5.5A(1档×5.5A)6-启动器整定
1、型号:BQD-80;用途:给煤机,所带负荷P=7.5KW
2、整定值为I Z=I e=1.15×7.5=8.625A 取5.5A(1档×5.5A)7-启动器整定
1、型号:BQD-200,用途:给煤机,所带负荷P=7.5KW
2、整定值为I Z=I e=1.15×7.5=8.625A 取5.5A(1档×5.5A)
