钢结构设计图中的焊接符号标注大全(图)

建筑钢结构设计图中的焊接符号123表中所示说明如下:1.凡是符号中未注焊缝尺寸要求的,如序号1的角焊缝和序号4的双面坡口焊缝,表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6.在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强,主要是指它的有效焊缝厚度等于或大于母材板厚.强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的,因熔透焊焊缝接头的应力集中性较大,它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝.特别是T形接头，利用钝边有许多优点,一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少,带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊,但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明,只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示.所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用,使它更直接,省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝,由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示.4. 序号17、19、26、27，表示的是背面封底焊，该图形基本是按GB/T324-2008《焊缝符号表示法》中表A.3 补充符号的标注示例中序号1的图形。

钢结构焊接符号标示
在钢结构工程中，焊接是连接构件的常用方法，常见的焊接方法包括
手工电弧焊、埋弧焊、气体保护焊等。

为了确保焊接的质量和安全性，需
要对焊缝进行标示和检验。

1.焊缝形态符号：焊缝形态符号表示焊接的截面形态和焊缝形态，常
见的符号包括直缝焊、角接焊、对接焊等。

2.焊缝尺寸符号：焊缝尺寸符号表示焊缝的尺寸和几何形状，通常包
括焊缝厚度、焊缝间距、焊缝形状等。

3.焊接工艺符号：焊接工艺符号表示焊接过程中使用的工艺和设备，
包括焊接方法、焊接电流、焊接电压、焊条规格等。

4.焊缝验收符号：焊缝验收符号表示焊缝的质量等级和验收标准，用
于确定焊接的质量和可靠性。

5.缺陷符号：缺陷符号表示焊缝中可能存在的缺陷或问题，例如裂纹、气孔、夹渣等。

除了以上几种基本符号外，还可以根据具体需要添加其他附加符号，
例如焊接顺序、焊接方向、焊缝长度等。

总结起来，钢结构焊接符号标示是一种有效的焊缝标示和检验方法，
可用于确保焊缝的质量和安全性。

通过使用标示符号，可以准确地表达焊
缝的形态、尺寸和工艺要求，提高焊接的质量和效率。

建筑钢结构设计图中的焊接表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。

在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。

强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。

特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。

所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科,属于建筑行业.因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

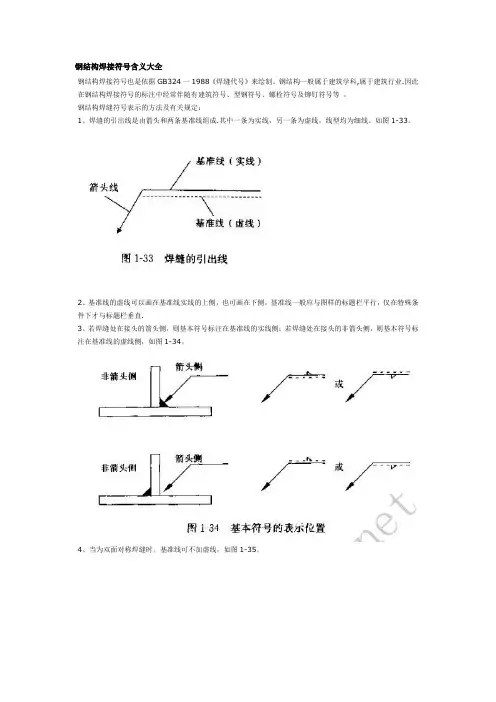

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成.其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直.3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件,如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1—37（a）。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A，B,C。

.。

在同一类焊缝中可选择一处标注代号,如图1-37(b）。

9、熔透角焊缝的符号应按图1—38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1—39。

11、在连接长度内仅局部区段有焊缝时,按图1-40标注。

K为角焊缝焊脚尺寸.12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号含义年夜全之巴公井开创作创作时间：二零二一年六月三十日钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制.钢结构一般属于建筑学科, 属于建筑行业.因此在钢结构焊接符号的标注中经常陪陪伴建筑符号、型钢符号、螺栓符号及铆钉符号等 .钢结构焊缝符号暗示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成.其中一条为实线, 另一条为虚线, 线型均为细线.如图1-33.2、基准线的虚线可以画在基准线实线的上侧, 也可画在下侧, 基准线一般应与图样的题目栏平行, 仅在特殊条件下才与题目栏垂直.3、若焊缝处在接头的箭头侧, 则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧, 则基本符号标注在基准线的虚线侧, 如图1-34.4、当为双面对称焊缝时.基准线可不加虚线, 如图1-35.5、箭头线相对焊缝的位置一般无特殊要求, 但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件, 如图1-36.6、基本符号、弥补符号与基准线相交或相切, 与基准线重合的线段, 用粗实线暗示.7、焊缝的基本符号、辅助符号和弥补符号(尾部符号除外)一律为粗实线, 尺寸数字原则上亦为粗实线, 尾部符号为细实线, 尾部符号主要是标注焊接工艺、方法等外容.8、在同一图形上, 当焊缝形式、断面尺寸和辅助要求均相同时, 可只选择一处标注焊缝的符号和尺寸.并加注“相同焊缝的符号”, 相同焊缝符号为3/4圆弧, 画在引出线的转折处.如图1-37(a).在同一图形上, 有数种相同焊缝时, 可将焊缝分类编号, 标注在尾部符号内, 分类编号采纳A,B,C......在同一类焊缝中可选择一处标注代号, 如图1-37(b).9、熔透角焊缝的符号应按图1-38方式标注.熔透角焊缝的符号为涂黑的圆圈, 画在引出线的转折处.10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝), 可不用引出线标注, 而直接在角焊缝旁标注焊缝尺寸值K, 如图1-39.11、在连接长度内仅局部区段有焊缝时, 按图1-40标注.K为角焊缝焊脚尺寸.12、当焊缝分布不规则时, 在标注焊缝符号的同时.在焊缝处加中实线暗示可见焊缝, 或加栅线暗示不偏见焊缝, 标注方法如图1-41.13、相互焊接的两个焊件, 当为单面焊带双边分歧毛病称坡口焊缝时, 引出线箭头指向较年夜坡口的焊件, 如图1-42.14、环绕工作件周围的围焊缝符号用圆圈暗示, 画在引出线的转折处, 并标注其焊角尺寸K.如图1-43.15、三个或三个以上的焊件相互焊接时, 其焊缝不能作为双面焊缝标注, 焊缝符号和尺寸应分别标注, 如图1-44.16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号.现场焊缝符号为涂黑的三角形旗号, 绘在引出线的转折处, 如图1-45.17、相互焊接的两个焊件中, 当只有一个焊件带坡口时(如单面V形), 引出线箭头是指向带坡口的焊件, 如图1-46.钢结构焊接符号年夜全：一个钢结构焊接符号标注实例：辅助符号：创作时间：二零二一年六月三十日。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定:1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线,线型均为细线.如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1—34。

4、当为双面对称焊缝时。

基准线可不加虚线,如图1—35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1—36。

6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段，用粗实线表示.7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外）一律为粗实线，尺寸数字原则上亦为粗实线,尾部符号为细实线,尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处.如图1-37(a）。

在同一图形上，有数种相同焊缝时,可将焊缝分类编号，标注在尾部符号内，分类编号采用A，B，C.。

....在同一类焊缝中可选择一处标注代号,如图1—37(b）。

9、熔透角焊缝的符号应按图1—38方式标注。

熔透角焊缝的符号为涂黑的圆圈,画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝），可不用引出线标注,而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时,在标注焊缝符号的同时。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号大全1. 引言钢结构是现代建筑中广泛使用的一种结构形式。

为了确保钢结构的质量和安全性，焊接是一个重要的工艺。

焊接过程中，使用焊接符号来表示各种焊接接头和焊缝的要求，以确保焊接过程的准确性和一致性。

本文将介绍一些常见的钢结构焊接符号。

2. 焊接符号的基本元素2.1 符号线焊接符号使用一个符号线来表示焊接接头的位置和形状。

符号线是一条细线，通常在焊接图上画出。

2.2 箭头符号线的一端有一个箭头，箭头指向焊接接头的位置。

箭头的末端有一个小圆圈，表示焊接的起点。

2.3 符号符号线的另一端有一个或多个符号，表示不同的焊接类型。

常见的焊接符号包括钝边焊、V型焊、对接焊、角焊等。

2.4 钢材标记焊接符号下方通常有钢材的标记，表示所用材料的类型和规格。

2.5 其他信息焊接符号的下方还可以包含其他需要注明的信息，如焊缝尺寸、焊缝长度等。

3. 常见的焊接符号3.1 钝边焊钝边焊是一种常用的焊接类型，适用于T型接头的焊接。

符号为一根垂直的竖线，竖线上方有一个横线，表示钝边焊的位置。

|-------+-------3.2 V型焊V型焊是一种常见的焊接类型，适用于对接接头的焊接。

符号为一条斜线，斜线上有一个V字形的标记，表示V型焊的位置。

/V3.3 对接焊对接焊是一种常用的焊接类型，适用于对接接头的焊接。

符号为一条横线，表示对接焊的位置。

-------3.4 角焊角焊是一种常见的焊接类型，适用于角接头的焊接。

符号为一个角度符号，表示角焊的位置。

< 90°3.5 焊缝尺寸焊接符号下方的信息中可以包含焊缝的尺寸要求。

常见的尺寸表示方式是使用字母表示，如S表示焊缝的宽度，L表示焊缝的长度。

4. 总结本文介绍了一些常见的钢结构焊接符号，包括钝边焊、V型焊、对接焊、角焊等。

熟悉这些焊接符号可以帮助工程师和焊接人员理解和解释焊接图纸中的要求，确保焊接工艺的准确性和一致性。

在实际工程中，请务必根据具体要求和标准来选择合适的焊接符号使用。

钢结构设计图中的焊接符号标注大全在钢结构设计中，焊接符号的标注至关重要。

这些符号提供了关于如何将不同部件焊接在一起的关键信息，确保结构的稳定性和可靠性。

本文将详细介绍钢结构设计图中常见的焊接符号及其含义。

一、焊接符号的种类1、角焊缝符号：该符号用于标注角焊缝，它表示两个相交的构件之间形成的焊接接头。

2、塞焊缝符号：该符号用于标注塞焊缝，它表示在两个平行构件之间插入的焊接接头。

3、槽焊缝符号：该符号用于标注槽焊缝，它表示在两个平行构件之间形成的焊接接头。

4、其他特殊焊接符号：这些符号包括连续焊接符号、断续焊接符号和交错焊接符号等，用于标注不同情况的特殊焊接要求。

二、焊接符号的标注方法1、标注位置：焊接符号应标注在形成焊接接头的两构件之一上。

如果两构件都可见，则应标注在后焊件上。

2、箭头方向：箭头方向应指向焊接缝或其延长线。

对于塞焊缝和槽焊缝，箭头方向应指向两个平行构件之间的中心线。

3、尺寸标注：焊接符号的尺寸应按照标准规定进行标注，包括焊缝长度、焊缝间距、焊缝宽度等信息。

4、其他标注：根据需要，还可以在焊接符号附近添加其他标注，如焊缝质量要求、检验标准等。

三、常见问题及解决方案1、漏标：如果漏标焊接符号，可能导致施工方无法准确理解焊接要求，从而影响结构质量。

因此，在设计图中应确保所有需要标注的焊接符号都已正确标注。

2、误标：如果错误地标注了焊接符号，可能会导致施工方采用错误的焊接方法或参数，从而影响结构的安全性和稳定性。

因此，设计师应充分了解各种焊接符号的含义，确保正确标注。

3、不清晰：如果焊接符号标注不清晰，可能导致施工方无法准确理解其含义。

设计师应采用清晰易懂的字体和标注方式，确保施工方能够准确无误地理解焊接符号的含义。

四、总结钢结构设计图中的焊接符号标注是钢结构施工中的重要环节之一。

正确、清晰地标注焊接符号可以确保施工方准确理解焊接要求，从而确保结构的质量和稳定性。

本文介绍了常见的焊接符号及其含义、标注方法和常见问题及解决方案，希望能对设计师和施工方有所帮助。

建筑钢结构设计图中的焊接符号12焊，加。

决由工透工熔透3表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。

在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。

强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。

特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。

所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号含义年夜全之答禄夫天创作创作时间：二零二一年六月三十日钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制.钢结构一般属于建筑学科, 属于建筑行业.因此在钢结构焊接符号的标注中经常陪陪伴建筑符号、型钢符号、螺栓符号及铆钉符号等 .钢结构焊缝符号暗示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成.其中一条为实线, 另一条为虚线, 线型均为细线.如图1-33.2、基准线的虚线可以画在基准线实线的上侧, 也可画在下侧, 基准线一般应与图样的题目栏平行, 仅在特殊条件下才与题目栏垂直.3、若焊缝处在接头的箭头侧, 则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧, 则基本符号标注在基准线的虚线侧, 如图1-34.4、当为双面对称焊缝时.基准线可不加虚线, 如图1-35.5、箭头线相对焊缝的位置一般无特殊要求, 但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件, 如图1-36.6、基本符号、弥补符号与基准线相交或相切, 与基准线重合的线段, 用粗实线暗示.7、焊缝的基本符号、辅助符号和弥补符号(尾部符号除外)一律为粗实线, 尺寸数字原则上亦为粗实线, 尾部符号为细实线, 尾部符号主要是标注焊接工艺、方法等外容.8、在同一图形上, 当焊缝形式、断面尺寸和辅助要求均相同时, 可只选择一处标注焊缝的符号和尺寸.并加注“相同焊缝的符号”, 相同焊缝符号为3/4圆弧, 画在引出线的转折处.如图1-37(a).在同一图形上, 有数种相同焊缝时, 可将焊缝分类编号, 标注在尾部符号内, 分类编号采纳A,B,C......在同一类焊缝中可选择一处标注代号, 如图1-37(b).9、熔透角焊缝的符号应按图1-38方式标注.熔透角焊缝的符号为涂黑的圆圈, 画在引出线的转折处.10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝), 可不用引出线标注, 而直接在角焊缝旁标注焊缝尺寸值K, 如图1-39.11、在连接长度内仅局部区段有焊缝时, 按图1-40标注.K为角焊缝焊脚尺寸.12、当焊缝分布不规则时, 在标注焊缝符号的同时.在焊缝处加中实线暗示可见焊缝, 或加栅线暗示不偏见焊缝, 标注方法如图1-41.13、相互焊接的两个焊件, 当为单面焊带双边分歧毛病称坡口焊缝时, 引出线箭头指向较年夜坡口的焊件, 如图1-42.14、环绕工作件周围的围焊缝符号用圆圈暗示, 画在引出线的转折处, 并标注其焊角尺寸K.如图1-43.15、三个或三个以上的焊件相互焊接时, 其焊缝不能作为双面焊缝标注, 焊缝符号和尺寸应分别标注, 如图1-44.16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号.现场焊缝符号为涂黑的三角形旗号, 绘在引出线的转折处, 如图1-45.17、相互焊接的两个焊件中, 当只有一个焊件带坡口时(如单面V形), 引出线箭头是指向带坡口的焊件, 如图1-46.钢结构焊接符号年夜全：一个钢结构焊接符号标注实例：辅助符号：创作时间：二零二一年六月三十日。
