12v转5v 7805电路图

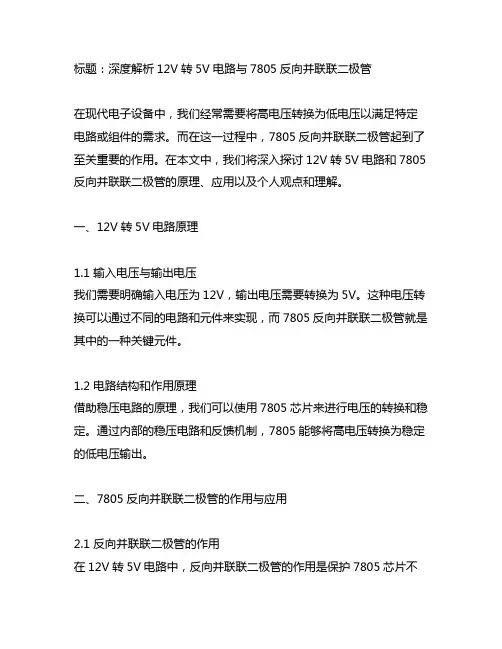

标题：深度解析12V转5V电路与7805反向并联联二极管在现代电子设备中，我们经常需要将高电压转换为低电压以满足特定电路或组件的需求。

而在这一过程中，7805反向并联联二极管起到了至关重要的作用。

在本文中，我们将深入探讨12V转5V电路和7805反向并联联二极管的原理、应用以及个人观点和理解。

一、12V转5V电路原理1.1 输入电压与输出电压我们需要明确输入电压为12V，输出电压需要转换为5V。

这种电压转换可以通过不同的电路和元件来实现，而7805反向并联联二极管就是其中的一种关键元件。

1.2 电路结构和作用原理借助稳压电路的原理，我们可以使用7805芯片来进行电压的转换和稳定。

通过内部的稳压电路和反馈机制，7805能够将高电压转换为稳定的低电压输出。

二、7805反向并联联二极管的作用与应用2.1 反向并联联二极管的作用在12V转5V电路中，反向并联联二极管的作用是保护7805芯片不受高电压的影响。

当输入电压中存在高压的脉冲或反向电压时，反向并联联二极管会将这部分电压短路至地，从而保护7805芯片。

2.2 应用场景除了在12V转5V电路中的常见应用外，7805反向并联联二极管还广泛应用于各种需要稳压和保护的电路中，如电源模块、电源适配器等。

三、个人观点和理解在我的个人理解中，12V转5V电路和7805反向并联联二极管的设计与应用需要充分考虑电路的稳定性和安全性。

对于电子工程师来说，在实际设计和应用过程中，需要深入了解电路的原理和每个元件的作用，以确保电路的稳定运行和安全性。

总结与回顾通过本文对12V转5V电路和7805反向并联联二极管的深入探讨，我们可以更全面地了解这一电路的原理和应用。

在未来的电子设计和应用中，我们需要继续加强对电路知识的学习，并不断提升自己的设计能力和实践经验。

在实际撰写过程中，遵循我提供的指定主题和内容要求，我着重从简单的电路原理开始，逐步深入探讨了12V转5V电路和7805反向并联联二极管的作用与应用。

直流12V电源转变成5V的方法直流12V电源转变成5V的方法有很多，熟悉电子电路设计的人一般都知道，电源转换是电子电路设计中最常见的电路了，因为每个电路模块都需要电源。

第一、如果5V电源的负载较小，一般电流小于1A，可以使用可以使用三端稳压器来实现。

原理如下图所示：使用三端稳压器时，注意事项：（1）三端稳压器的最大输出电流为1.5A，当负载电流大于1.5A 时，无法使用；（2）三端稳压器转换效率低，当输入电压与输出电压相差较大时，最好不用，例如，目前是12V转5V，压差为7V，稳压器的功率为：压差×负载电流。

因为压差较大，所以必须考虑好稳压器的散热问题，负载电流小于0.2A时，问题不大，最大功率为1.4W。

所以当负载电流大于0.2A时必须考虑散热问题，假如负载电流高达1A，稳压器的功率为7W，（这就是为什么说负载功率较小时可以使用），因为稳压器自身功率太大，散热问题不好解决，转换效率还特别低。

下图为常用的三端稳压器的散热片，此散热片只能承受低于3W 的功率。

所以当电流高达1A时，稳压器的功率高达7W！此散热片已无法满足散热要求，要另想办法解决散热问题，可以考虑使用较大的散热片或者如果有金属壳体可以将稳压器贴金属壳体进行散热。

（3）散热问题是必须要解决的，很多初学者使用三端稳压器时，不考虑散热问题。

我一个新同事就是，设计电路时不考虑散热问题，当三端稳压器烧坏时，拿电路板过来问我，“为什么我使用的三端稳压器经常坏？”，他设计的电路是15V转5V，负载电流为1A，三端稳压器不加散热！我说“这电路压差这么大，器件还不加散热走1A负载电流怎么行呢。

”他说“资料上写着能走1.5A电流啊”。

跟他解析之后，让他上电摸一下三端稳压器，O(∩_∩)O哈哈~瞬间手指被烫了一个泡。

第二、本人觉得负载电流较大时，最好不要用三端稳压器，可以使用DC-DC开关电源芯片，类似于这种电源芯片市场上很多，而且很成熟，文波小。

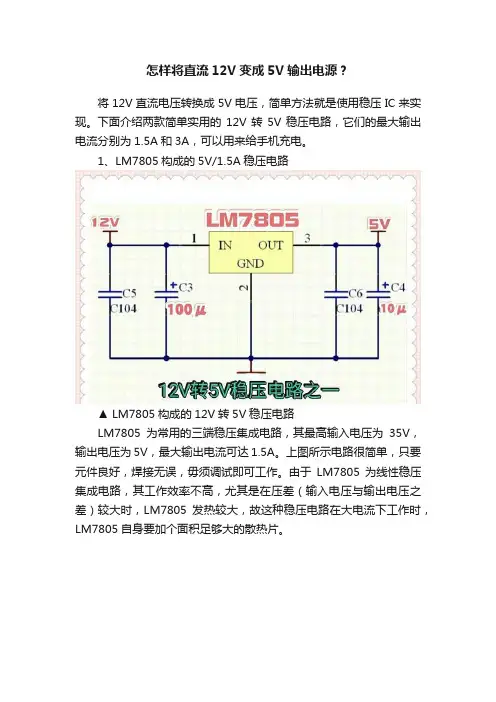

怎样将直流12V变成5V输出电源？
将12V直流电压转换成5V电压，简单方法就是使用稳压IC来实现。

下面介绍两款简单实用的12V转5V稳压电路，它们的最大输出电流分别为1.5A和3A，可以用来给手机充电。

1、LM7805构成的5V/1.5A稳压电路
▲ LM7805构成的12V转5V稳压电路
LM7805为常用的三端稳压集成电路，其最高输入电压为35V，输出电压为5V，最大输出电流可达1.5A。

上图所示电路很简单，只要元件良好，焊接无误，毋须调试即可工作。

由于LM7805为线性稳压集成电路，其工作效率不高，尤其是在压差（输入电压与输出电压之差）较大时，LM7805发热较大，故这种稳压电路在大电流下工作时，LM7805自身要加个面积足够大的散热片。

▲ TO-220封装的LM7805
2、LM2576构成的5V/3A稳压电路
▲ LM2576构成的12V转5V稳压电路
LM2576是一款常用的降压型开关电源稳压IC，其最高输入电压为40V，输出电压分固定版和可调版两种，这里选用LM2576T-5.0，其输出为5V的固定电压，输出电流可达3A。

由于LM2576内部调整管工作于开关状态，故大电流输出时，LM2576发热要比LM7805小得多。

上图电路输入为12V直流，输出为5V的稳定电压。

制作时，电感L选用100μH的功率电感，二极管可选用SR360或1N5824等肖特基二极管。

▲ TO-220封装的LM2576T-5.0
若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及功能说明1. 引脚1（Input）：输入端，接入未稳定的直流电压，电压范围通常为7.5V至20V。

3. 引脚3（Output）：输出端，输出稳定的5V直流电压。

二、7805管脚电路参数1. 输入电压（Vin）：7805的输入电压范围为7.5V至20V，建议输入电压不低于8V，以确保稳压器正常工作。

2. 输出电压（Vout）：7805的输出电压为5V，误差范围为±2%。

3. 最大输出电流（Iout）：7805的最大输出电流为1.5A，实际输出电流取决于输入电压、负载和散热条件。

4. 线性调整率：7805的线性调整率为0.02%，表示在负载电流不变的情况下，输出电压变化与输入电压变化的比值。

5. 负载调整率：7805的负载调整率为0.1%，表示在输入电压不变的情况下，输出电压变化与负载电流变化的比值。

6.dropout电压：7805的dropout电压为2V，即在输入电压与输出电压之差为2V时，稳压器仍能正常工作。

7. 静态电流（Iq）：7805的静态电流为5mA，表示在无负载条件下，稳压器自身消耗的电流。

8. 热关断保护：当7805内部温度超过150℃时，热关断电路将自动切断输出，保护稳压器不受损坏。

9. 短路保护：7805具有短路保护功能，当输出端短路时，稳压器会自动限制输出电流，防止损坏。

三、7805的应用注意事项2. 输入输出电容：为了减少输入输出电压的纹波，通常在7805的输入端和输出端分别接入一个电解电容（如10uF）和一个陶瓷电容（如0.1uF）。

3. 线路布局：在设计电路板时，应尽量缩短输入端和输出端的引线，以减少线路阻抗，提高稳压器的性能。

4. 防止噪声干扰：为了降低噪声对输出电压的影响，可以在7805的接地引脚和电路板的地之间添加一个0欧姆的跳线电阻，以提供一个低阻抗的接地路径。

四、7805的常见问题及解决方案1. 输出电压不稳定：可能是由于输入电压波动大或负载电流变化引起的。

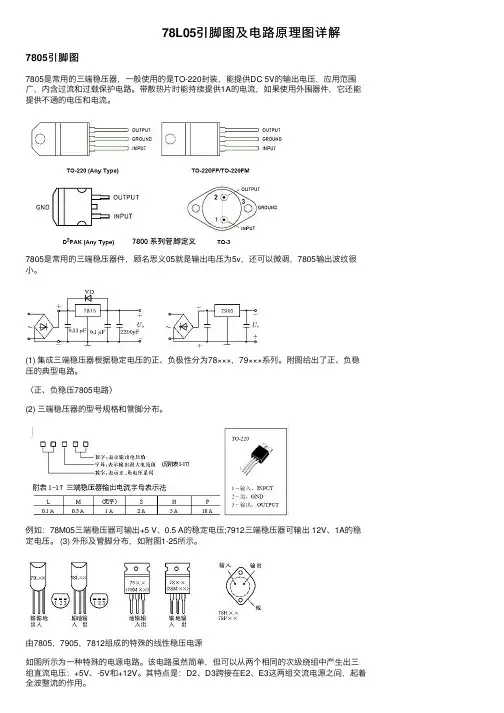

78L05引脚图及电路原理图详解7805引脚图7805是常⽤的三端稳压器，⼀般使⽤的是TO-220封装，能提供DC 5V的输出电压，应⽤范围⼴，内含过流和过载保护电路。

带散热⽚时能持续提供1A的电流，如果使⽤外围器件，它还能提供不通的电压和电流。

7805是常⽤的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很⼩。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

(3) 外形及管脚分布，如附图1-25所⽰。

由7805，7905，7812组成的特殊的线性稳压电源如图所⽰为⼀种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产⽣出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作⽤。

7805可调稳压电源电路图7800系列三端稳压集成电路⼴泛⽤于各种电⼦电器电路中⽤作电源稳压，它的输出电压是固定的，但如果对外围电路稍作改动就可以是⼀个不错的连续可调稳压电源，⽤作实验检修之⽤完全可⾏。

制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最⼤输出电流0.1A；78M00系列最⼤输出电流0.5A；7800系列最⼤输出电流1.5A。

三端稳压器输⼊输出压差要⼤于2V。

7805－7818的最⾼输⼊电压不能超过35V，7820－7824最⾼输⼊电压不能超过40V。

7805制作的5V－12V连续可调稳压电源这⾥选⽤7805制作了⼀个5V～12V连续可调的直流稳压电源实例。

图中R1、R2的取值决定了输出电压的可调范围，按照图⽰取值可在5～12V稳压范围内实现输出电压连续可调。

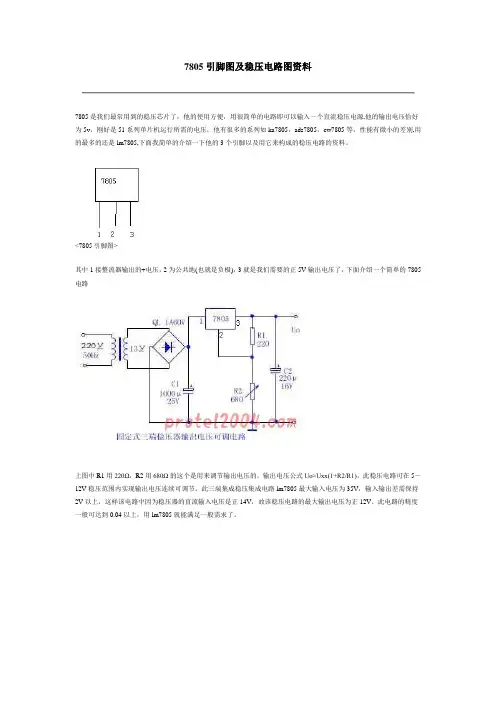

7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
文章来源：/
更多datasheet：/
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

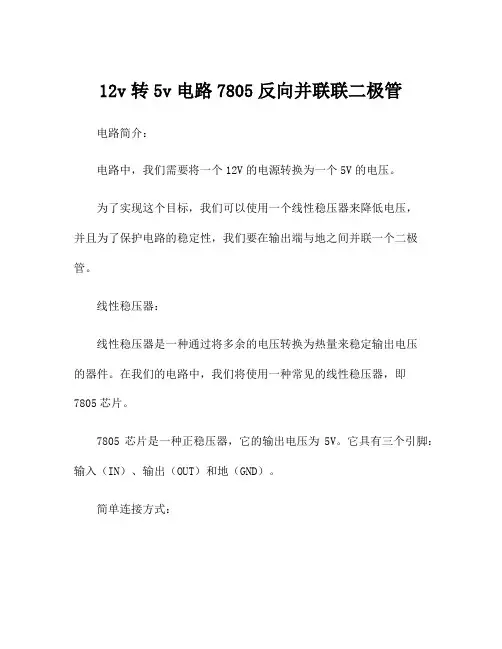

12v转5v电路7805反向并联联二极管电路简介：电路中，我们需要将一个12V的电源转换为一个5V的电压。

为了实现这个目标，我们可以使用一个线性稳压器来降低电压，并且为了保护电路的稳定性，我们要在输出端与地之间并联一个二极管。

线性稳压器：线性稳压器是一种通过将多余的电压转换为热量来稳定输出电压的器件。

在我们的电路中，我们将使用一种常见的线性稳压器，即7805芯片。

7805芯片是一种正稳压器，它的输出电压为5V。

它具有三个引脚：输入（IN）、输出（OUT）和地（GND）。

简单连接方式：我们可以通过简单地将7805芯片的输入引脚（IN）连接到12V的电源，然后将输出引脚（OUT）连接到我们需要5V电压的电路中，并将地引脚（GND）连接到电源的地或接地极。

这样，我们就能够在输出端获得稳定的5V电压。

保护二极管的原因：尽管7805芯片可以满足我们的需求，但是信号或电源输入可能存在反向电压或过电压的情况。

这可能会导致芯片的损坏或烧坏。

为了防止这种情况发生，我们需要在输出端与地之间并联一个二极管。

反向并联二极管的作用是保护7805芯片免受反向电压的损坏。

当输入电压的极性与输出电压的极性相反时，反向二极管会正向导通，并将电压放在负极地上，从而保护芯片。

选择适当的二极管：在选择反向并联的二极管时，我们需要考虑以下几个因素：1.最大反向电压（VR）：二极管应能够承受电压反向偏置的最大峰值。

2.最大反向电流（IR）：二极管应能够处理通过它的反向电流的最大值。

3.正向电压降（VF）：二极管的正向电压降应尽可能小。

一种常用的二极管是1N4001。

这是一种常见的硅二极管，其最大反向电压为50V，最大反向电流为1A，正向电压降为约0.7V。

电路连接方式：在电路中，我们需要将1N4001二极管的阳极连接到7805芯片的输出引脚（OUT），并将阴极连接到芯片的地引脚（GND）。

这样，当出现电压反向的情况时，二极管将正向导通，并将电压放在负极地上，从而保护芯片。

12伏变5伏简易电路图大全12伏变5伏简易电路图（一）比较方便的方法是用三端稳压集成电路7805组成降压稳压电路获得5V直流输出。

用三端稳压IC7805组成的稳压电源具有过压保护、过流保护、过热保护功能，性能非常稳定，输出电流1A。

仅需极少量的外围元件，电路简洁易制。

典型图如下图中主要元件作用如下：C1---输入滤波电容、C2---输出滤波电容、7805---稳压IC、D5~D9---降压二极管。

D5~D9将输入电压降低，减少7805功耗，也可以不用。

通常7805稳压IC的最低输入电压要比输出电压高3-4V。

其输出与输入间压差会直接带来较大的功率损耗。

如果按输出电流1A计算，IC上每伏压降将会有1W的功耗。

串接5只二极管降压3.5V，能够减少大约3W的功耗，对7805的稳定工作是有益的。

12伏变5伏简易电路图（二）12伏与5伏的稳压原理第一12V稳压过程，R76，R77，C47和R51组成微分电路，在12V稳定时候这部分不起作用。

当12V电压出现尖峰脉冲C47瞬间好比短路，此时R76忽然R77并联等效组织减小，这样加到R51上端的电压会瞬时加大起到加速作用。

1L，v$D#y5r（S第二5V稳压过程，没有出现过压或尖峰脉冲时，假设12V是稳定的，也就是说R78上端是一个稳定的电压，5V电压突变，那么会导致R78两端电压发生变化。

假设5V电压升高，那么R78两端电压应该减小，电阻是线性器件，组织是不变的，它电压的减小直接导致它的电流将减小，根据节电电流法，此时5V和R78串联之路的总电流也将减小（分流减小），那么流到R51的电流将增加，导致R51的电压曾加，实现稳压和调整功能。

%_/］（VU-kV另外为了不使电路对电网的突发剑锋脉冲过于敏感，把AB两点分别做交流接地分析，还可分析出隐藏的积分电路，不过对维修没多大用处。

12伏20安培的太阳能充电控制器SCC3航线的营运从目前的太阳能电池板的输入，通过第三季度和IC3的功率控制电路。

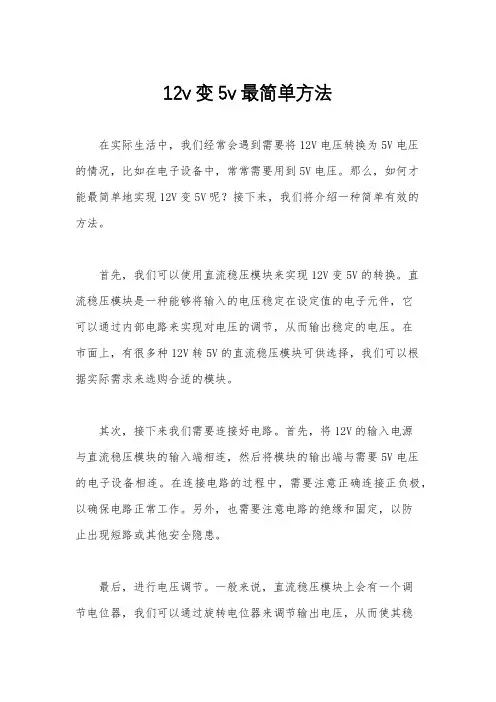

12v变5v最简单方法在实际生活中，我们经常会遇到需要将12V电压转换为5V电压的情况，比如在电子设备中，常常需要用到5V电压。

那么，如何才能最简单地实现12V变5V呢？接下来，我们将介绍一种简单有效的方法。

首先，我们可以使用直流稳压模块来实现12V变5V的转换。

直流稳压模块是一种能够将输入的电压稳定在设定值的电子元件，它可以通过内部电路来实现对电压的调节，从而输出稳定的电压。

在市面上，有很多种12V转5V的直流稳压模块可供选择，我们可以根据实际需求来选购合适的模块。

其次，接下来我们需要连接好电路。

首先，将12V的输入电源与直流稳压模块的输入端相连，然后将模块的输出端与需要5V电压的电子设备相连。

在连接电路的过程中，需要注意正确连接正负极，以确保电路正常工作。

另外，也需要注意电路的绝缘和固定，以防止出现短路或其他安全隐患。

最后，进行电压调节。

一般来说，直流稳压模块上会有一个调节电位器，我们可以通过旋转电位器来调节输出电压，从而使其稳定在5V。

在调节电压的过程中，可以通过万用表等工具来实时监测输出电压，以确保调节到位。

通过以上简单的步骤，我们就可以实现12V变5V的转换。

这种方法简单易行，适用于许多电子设备中对电压要求较高的场合。

当然，在实际操作中，我们还需要注意安全问题，确保电路连接正确稳定，以及对电压进行准确可靠的调节。

总的来说，12V变5V最简单的方法就是使用直流稳压模块进行电压转换。

这种方法简单易行，不需要复杂的电路设计和调试，适用于许多实际场景中。

希望以上内容能对你有所帮助，谢谢阅读！。

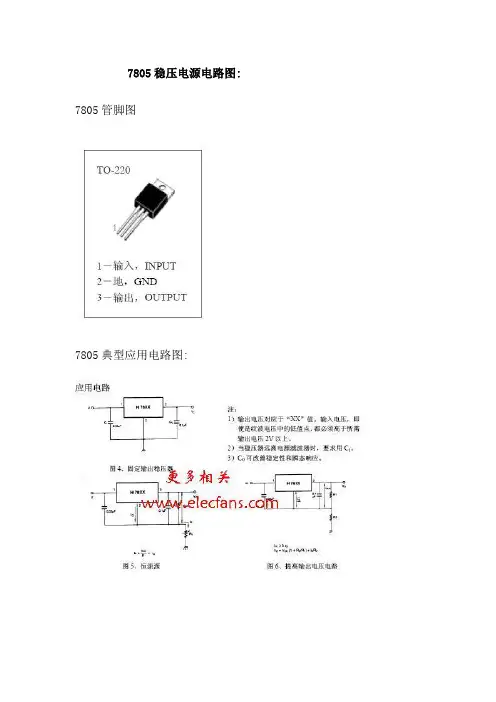

7805稳压电源电路图: 7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。

调节电位器RP，即可一定范围内调节输出电压。

当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

下图为扩大输出电流的应用电路。

VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。

R1为偏置电阻。

该电路最大输出电流取决于VT2的参数。

下图为提高输入电压的应用电路。

78XX稳压器的最大输入电压为35V （7824为40V），当输入电压高于此值时，可采用下图所示的电路。

VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。

Ui端的最大输入电压仅取决于VT的耐压。

集成稳压器还可以用作恒流源。

下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。

79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。

79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。

79XX系列集成稳压器的应用电路也很简单。

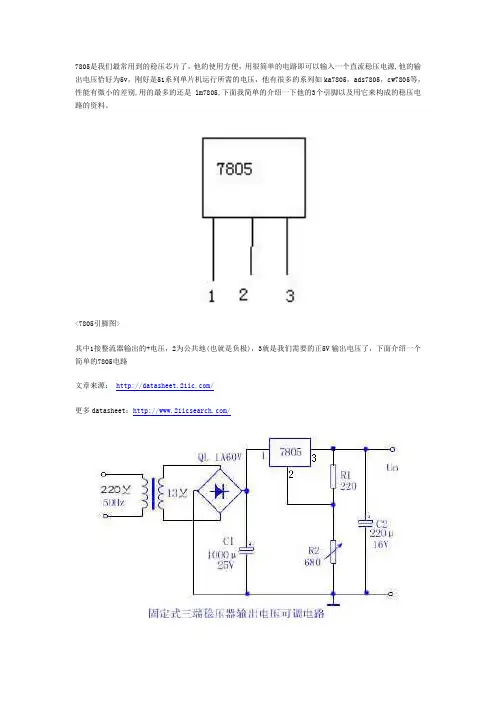

7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。

它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。

<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。

三个接出来的端点依序称为发射极（emitter, E）、基极（base, B）和集电极（collector, C），名称来源和它们在三极管操作时的功能有关。

图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。

在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。

三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管都以此方式偏压。

12v变5v最简单方法
有许多方法可以将12V转换为5V。

以下是其中两种最简单的
方法之一：
1. 使用线性稳压器：
线性稳压器是一种常见的电力转换设备，可以将高电压降低到所需的低电压。

你可以选择一个12V输入和5V输出的线性稳
压器模块，如LM7805。

这个模块只需要将输入连接到12V电源，然后输出连接到需要5V电压的电路。

2. 使用降压转换器：
降压转换器是另一种常见的将高电压降低到所需低电压的设备。

这种转换器使用高频振荡器将输入电压转换为脉冲信号，然后通过电感和电容滤波器将其转换为平滑的输出电压。

你可以选择一个12V到5V输出的降压转换器模块，如DC-DC降压转
换器模块。

无论你选择哪种方法，都应该仔细阅读选定设备的数据手册，并确保其符合所需的电流和效率要求。

此外，根据你的具体应用情况，可能还需要考虑降压转换器的温度和功率等因素。

12v转5v 7805电路图有些场合需要添加5V电源电压，但变压器又没有闲置绕组可用，这时可用7805接在7812上来应用，下图是7805接在经过7812稳压后12V的电压点上，这种办法的坏处是7805损耗有点大，要发热。

因为7805输入输出电压差太大，已达到7V了。

7805 5v稳压电路图这是用LM7805制做的两个稳压电源电路图，图1是可调输出型，通过改变R1 R2分压电阻实现变压，图2是常用的固定5V输出型。

变压器输出交流电压输出建议7.5V。

FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号图1 可调输出型FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号图2 固定5V输出型FQY838电子-技术资料-TFT屏书写显示屏TFT屏是薄膜晶体管型液晶显示屏，它的每一个像素点都是由集成在其后的薄膜晶体管来驱动的，这样不仅提高了显示屏的响应速度，同时可以精确控制显示色价，所以TFT液晶的色彩更加逼真。

它的结构包括：背光源，导电板，偏光板，滤光板，玻璃基板，配向膜，液晶材料，薄膜晶体管等。

TFT显示屏和驱动IC（控制器）集成在一起，就成了TFT显示模块。

TFT显示屏和驱动IC集成在一起，就成了TFT显示模块。

字符式液晶模块（1602）：只能显示数字，英文字符（也有少量型号可显示中文字符的），单色。

段式液晶屏：只能显示数字（也能显示少量英文字符）和预设的图标，单色图形式液晶模块（常用型号2864）：可以显示数字，中文文字符和图案，单色，图案分辨率较低。

TFT液晶模块：可以显示数字，中英文字符和图案，单色，图案分辨较低。

由于TFT显示器成本日渐降低，并且人们越来越渴望拥有用户友好程度高的图形界面，因此有越来越多的工程师把TFT显示器设计到他们的产品中去。

你想要的7805稳压电源电路图尽在这里哦今天我们要说的是电路图，是不是很多人对电路图的知识不是很明白呢，是不是有很多不懂的地方，也不会制作呢，下面我们就说说7805稳压电源电路图，希望对你有帮助，让你会制作电路图。

7805稳压电源电路图一此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着v3也导通，这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF/35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF/35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1/8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

7805稳压电源电路图17805稳压电源电路图（二）由7805，7905，7812组成的特殊的线性稳压电源。

如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

7805稳压电源电路图27805稳压电源电路图（三）7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。

能够实现1安以上的输出电流。

器件具有良好的温度系数，因此产品的应用范围很广泛。

有谁知道十二伏蓄电池能经手机充电吗？
想用12V的蓄电池给手机充电，需要采用稳压电路将蓄电池的12V电压转为5V电压，这样才能用来给手机充电。

将12V电压转为5V，最简单的电路就是采用KA7805来实现电压的转换，只要在该IC的输入端和输出端各接一个220μF左右的滤波电容即可组成一个12V转5V的稳压电路，其最大输出电流为1.5A，可以用来给手机充电。

不过该IC为线性稳压IC，用来给手机充电，IC自身发热较严重，需要外加散热片来散热，这样又会导致转换电路的体积变大，使用有些不便。

下面介绍一款简单易制的DC-DC降压稳压电路，其可以将9～24V的电压转为5V来给手机充电。

上图是采用LM2596-5.0构成的DC-DC降压型5V稳压电路，其可以将9～24V的直流电压转为5V，最大充电电流可达3A，并且发热量也显著小于上述的KA7805。

制作时，电容C1和C3选用电解电容，C2和C4选用瓷片电容。

二极管D3选用SR360肖特基二极管（图中误标为1N4007），电感L1选用100μH/3A的功率电感。

若嫌制作较麻烦，亦可以选用上图所示的成品12V转5V充电模块。

这种充电模块的红黑线为正负输入端，使用时将红黑线分别接蓄电池的正负极，其USB输出端口即可输出5V电压，通过USB充电线连接手机即可充电，最大输出电流亦为3A。
