数字电路课程_译码器及其应用实验报告

译码器及其应用实验报告译码器是一种能够将数字信号转换为模拟信号或者将模拟信号转换为数字信号的设备，它在通信、控制系统以及各种电子设备中都有着广泛的应用。

本实验旨在通过对译码器的实际操作，深入了解其工作原理和应用场景。

实验一，译码器的基本原理。

首先，我们需要了解译码器的基本原理。

译码器是一种数字电路，它能够将输入的数字信号转换为相应的模拟信号输出。

在实验中，我们使用了常见的二进制译码器，通过对不同的输入信号进行转换，观察输出信号的变化，从而验证译码器的工作原理。

实验二，译码器的应用场景。

译码器在数字通信系统中有着重要的应用，比如在调制解调器中，译码器可以将数字信号转换为模拟信号进行传输，而在接收端，又可以将模拟信号转换为数字信号进行解码。

此外，在控制系统中，译码器也扮演着重要的角色，它能够将数字控制信号转换为模拟控制信号，实现对各种设备的精确控制。

实验三，译码器的性能评估。

在实验中，我们对译码器的性能进行了评估。

通过测量译码器的输入输出特性、信噪比、失真度等指标，我们可以全面了解译码器的性能优劣，并对其在实际应用中的适用性进行评估。

实验四，译码器的改进与优化。

最后，我们对译码器进行了改进与优化。

通过对译码器电路的调整和优化设计，我们可以提高译码器的性能指标，使其在实际应用中具有更好的稳定性和可靠性。

总结：通过本次实验，我们深入了解了译码器的工作原理和应用场景，掌握了对译码器性能进行评估和优化的方法，这对我们进一步深入研究译码器的工作原理和应用具有重要意义。

译码器作为一种重要的数字电路设备，在通信、控制系统等领域有着广泛的应用前景，我们有信心通过不断的研究和实践，进一步提升译码器的性能和应用水平，为数字化时代的发展做出更大的贡献。

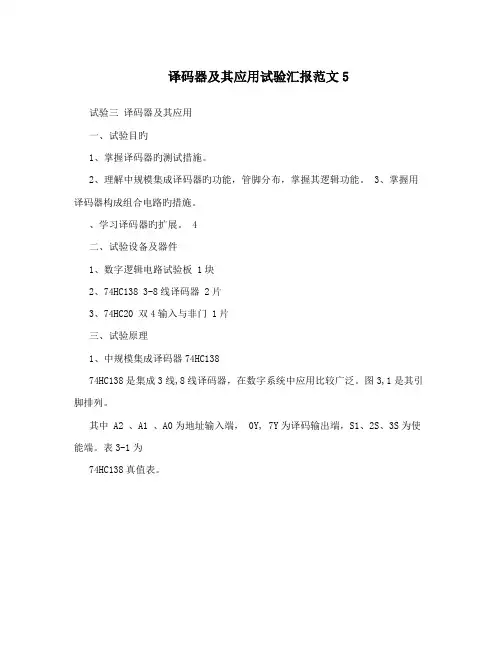

译码器及其应用试验汇报范文5试验三译码器及其应用一、试验目旳1、掌握译码器旳测试措施。

2、理解中规模集成译码器旳功能，管脚分布，掌握其逻辑功能。

3、掌握用译码器构成组合电路旳措施。

、学习译码器旳扩展。

4二、试验设备及器件1、数字逻辑电路试验板 1块2、74HC138 3-8线译码器 2片3、74HC20 双4输入与非门 1片三、试验原理1、中规模集成译码器74HC13874HC138是集成3线,8线译码器，在数字系统中应用比较广泛。

图3,1是其引脚排列。

其中 A2 、A1 、A0为地址输入端， 0Y, 7Y为译码输出端，S1、2S、3S为使能端。

表3-1为74HC138真值表。

74HC138工作原理为:当S1=1，S2+S3=0时，电路完毕译码功能，输出低电平有效。

其中:2、译码器应用由于74HC138 三-八线译码器旳输出包括了三变量数字信号旳所有八种组合，每一种输出端表达一种最小项，因此可以运用八条输出线组合构成三变量旳任意组合电路。

四、试验内容1、译码器74HC138 逻辑功能测试(1)控制端功能测试测试电路如图3-2所示。

按表3-2所示条件输入开关状态。

观测并记录译码器输出状态。

LED指示灯亮为0，灯不亮为1。

测试成果如下:输入输出 S1 ,S2 ,S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 1 x x x x x 1 1 1 1 1 1 1 1 1 1 0 x x x 1 1 1 1 1 1 1 1 1 0 1 x x x 1 1 1 1 1 1 1 11 1 1 x x x 1 1 1 1 1 1 1 1(2)逻辑功能测试将译码器使能端 S1、,S2、,S3地址端A2、A1、A0 分别接至逻辑电平开关输出口，八个输出端依次连接在逻辑电平显示屏旳八个输入口上，拨动逻辑电平开关，按表3, 3逐项测试74HC138旳逻辑功能。

逻辑功能测试，成果如下:输入输出 S1 ,S2+,S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 0 1 0 0 1 1 1 1 0 1 1 1 1 0 1 0 1 1 1 1 1 1 0 1 1 1 0 1 1 0 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 0 x x x x 1 1 1 1 11 1 1 x 1 x x x 1 1 1 1 1 1 1 1 当时我A2A1A0旳状态是111，老师问我在发光二极管应对应哪个灯亮，我回答是八。

译码器及应用实验报告总结
一、实验目的
1.了解译码器的原理及应用；
2.掌握译码器的设计方法；
3.提高动手能力和实验操作技能。

二、实验器材
1.译码器模块；
2.数码管显示器；
3.电阻器、电容等元器件；
4.面包板、杜邦线等电子元件。

三、实验原理
译码器是一种将二进制代码转换为十进制代码的电路。

它由多个逻辑门组成，可以将输入的二进制代码翻译成对应的十进制数字。

在本实验中，我们使用的是74HC163译码器模块，它有3个8位输入端和3个8位输出端，可以同时驱动3个LED灯。

当输入端接收到正确的二进制代码时，对应的输出端会亮起相应的LED灯。

四、实验步骤
1.连接电路：将译码器模块的VCC引脚连接到正极电源，GND引脚
连接到负极电源；将译码器模块的IN0~IN7引脚分别连接到数码管显示器的A~D引脚上；将译码器模块的OE引脚连接到一个开关上。

2.编写程序：使用Arduino编程语言编写程序，将三个输入端口与三个输出端口相连，实现对译码器的控制。

具体代码如下：
3.测试程序：将开关打开，观察LED灯的状态变化。

根据程序中的逻辑判断输入的二进制代码是否正确，如果正确则对应的LED灯会亮起。

如果不正确则所有的LED灯都会熄灭。

可以通过修改程序中的二进制数来测试不同的输入情况。

一、实验目的1. 理解译码器的基本原理和功能。

2. 掌握中规模集成译码器（如74HC138）的逻辑功能和使用方法。

3. 熟悉译码器在数字系统中的应用，如地址译码、信号控制等。

4. 提高动手能力和实验操作技能。

二、实验器材1. 数字逻辑电路实验板2. 74HC138 3-8线译码器3. 数码管显示器4. 连接线5. 电源6. 计算器三、实验原理译码器是一种将输入的二进制代码转换成特定输出的逻辑电路。

它广泛应用于数字系统中，如地址译码、信号控制、编码器/译码器等。

本实验以74HC138 3-8线译码器为例，介绍译码器的基本原理和应用。

74HC138是一种常见的3-8线译码器，它具有3个地址输入端（A2、A1、A0）和8个输出端（Y0-Y7）。

当输入端A2、A1、A0的编码为000、001、010、011、100、101、110、111时，相应的输出端Y0-Y7输出低电平，其他输出端输出高电平。

四、实验内容1. 译码器功能测试（1）按照实验指导书连接电路，将74HC138的输入端A2、A1、A0连接到数字逻辑电路实验板的地址输入端。

（2）将译码器的输出端Y0-Y7连接到数码管显示器的输入端。

（3）根据74HC138的功能表，输入不同的地址码，观察数码管显示器的输出结果。

2. 地址译码电路设计（1）设计一个简单的地址译码电路，将输入端A0、A1、A2作为地址输入，输出端Y0-Y7作为片选信号。

（2）根据地址译码电路的设计，编写程序，实现数据的输入输出。

五、实验步骤1. 译码器功能测试（1）连接电路：将74HC138的输入端A2、A1、A0连接到数字逻辑电路实验板的地址输入端，将输出端Y0-Y7连接到数码管显示器的输入端。

（2）设置地址码：使用计算器设置地址码（A2、A1、A0），例如000、001、010、011、100、101、110、111。

（3）观察输出结果：观察数码管显示器的输出结果，确认是否与74HC138的功能表一致。

电学实验报告模板实验原理1. 译码器（1）2线-4线译码器图1 2线-4线译码器及其逻辑图1所示为2线-4线译码器及其逻辑。

与4线-2线编码器相比较，可以把“译码”视为“编码”的逆过程。

该译码器的特点是：对于任何一个输入二进制码，四个输出端中，只有一个为“1”，其它输出端均为“0”。

每一个输入二进制码，都与一个特定的输出端相对应。

不同的输入码各对应不同的输出端。

译码器的逻辑功能也可以理解为把每一个输入二进制码翻译成另外一个代码。

具体到图1所示2线-4线译码器，则是把每一个输入二进制码翻译成另外一种四位码，每一个四位码中都只有一个“1”。

由图1（b）可得到编码器逻辑函数式为（2）3线-8线译码器74LS138图2 3线-8线编码器74LS138及其逻辑图2所示为集成电路芯片3线-8线编码器74LS138及其逻辑。

和是译码输入端，是译码输出端。

和为译码使能控制端。

当，时，译码器处于正常译码工作状态；否则，译码器被禁止，此时，所有的输出端全部为“1”，无任何输出端为“0”。

这3个使能控制端，也称为“片选”输入端，利用其“片选”作用可以将多片译码器连接起来，以扩展译码功能。

当，时，译码器的逻辑函数式为（3）七段显示译码器图3 七段显示译码器及其逻辑图3所示为七段显示译码器。

和是输入的BCD代码，表示输出的7位二进制代码。

输出代码中的“1”表示所对应的数码管线段点亮，“0”则表示熄灭。

图3（b）列出了BCD码“0000~1001”十种状态与之间的对应关系，还列出了输入码“1010~1111”六种状态与之间的对应关系及所显示的字形。

由图3（b）可得到该编码器逻辑函数式为实验内容及步骤1. 测试2线-4线译码器（1）集成电路芯片74LS139引脚图74LS139是双2线-4线译码器，芯片内部包含两个独立的2线-4线译码器。

图5所示为引脚图。

与图1的2线-4线译码器相比，74LS139的每一个2线-4线译码器都设置了一个使能控制端。

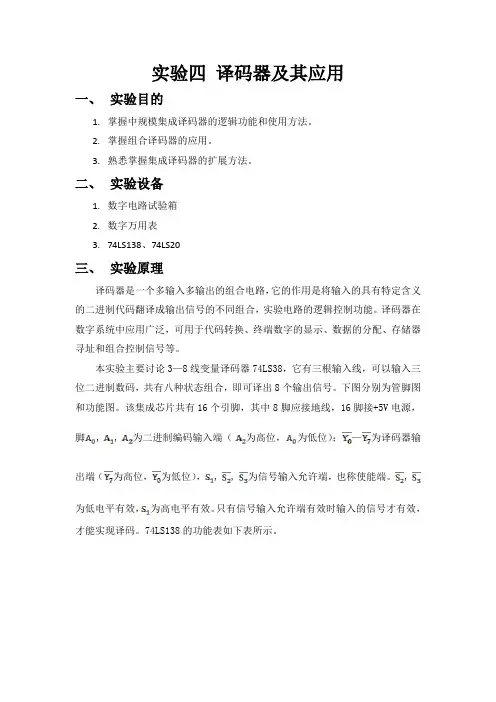

实验四译码器及其应用一、实验目的1.掌握中规模集成译码器的逻辑功能和使用方法。

2.掌握组合译码器的应用。

3.熟悉掌握集成译码器的扩展方法。

二、实验设备1.数字电路试验箱2.数字万用表3.74LS138、74LS20三、实验原理译码器是一个多输入多输出的组合电路，它的作用是将输入的具有特定含义的二进制代码翻译成输出信号的不同组合，实验电路的逻辑控制功能。

译码器在数字系统中应用广泛，可用于代码转换、终端数字的显示、数据的分配、存储器寻址和组合控制信号等。

本实验主要讨论3—8线变量译码器74LS38，它有三根输入线，可以输入三位二进制数码，共有八种状态组合，即可译出8个输出信号。

下图分别为管脚图和功能图。

该集成芯片共有16个引脚，其中8脚应接地线，16脚接+5V电源，脚,,为二进制编码输入端（为高位，为低位）；—为译码器输出端（为高位，为低位），,,为信号输入允许端，也称使能端。

,为低电平有效，为高电平有效。

只有信号输入允许端有效时输入的信号才有效，才能实现译码。

74LS138的功能表如下表所示。

74LS138引脚图 74LS138逻辑符号74LS138功能表四、实验内容1.测试74LS138的逻辑功能；2.设计电路，用74LS138，74LS20实现函数:Y=*+*+ABC3.用两片74LS138构成一个4—16线译码器。

四、实验过程1.设计电路，实现函数Y=*+*+ABC （1）列出的真值表（2）函数的实现Y = +++ = （3）逻辑电路设计AB5v2.用两片74LS138构成一个4—16线译码器逻辑电路设计如下：。

数电实验报告实验三译码器及其应用一、实验目的1、掌握译码器的测试方法。

2、了解中规模集成译码器的功能，管脚分布，掌握其逻辑功能。

3、掌握用译码器构成组合电路的方法。

4、学习译码器的扩展。

二、实验仪器1、数字逻辑电路实验板1块2、74HC138 3-8线译码器2片3、74HC20 双4输入与非门1片三、实验原理1、中规模集成译码器74HC13874HC138是集成3线－8线译码器，在数字系统中应用比较广泛。

图3－1是其引脚排列。

其中A2 、A1 、A0为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。

74HC138真值表如下：74HC138引脚图为：74HC138工作原理为：当S1=1，S2+S3=0时，电路完成译码功能，输出低电平有效。

其中：2、译码器应用因为74HC138 三-八线译码器的输出包括了三变量数字信号的全部八种组合，每一个输出端表示一个最小项，因此可以利用八条输出线组合构成三变量的任意组合电路。

四、实验内容1、译码器74HC138 逻辑功能测试（1）控制端功能测试测试电路如图：按上表所示条件输入开关状态。

观察并记录译码器输出状态。

LED指示灯亮为0，灯不亮为1。

（2）逻辑功能测试将译码器使能端S1、2S、3S及地址端A2、A1、A0 分别接至逻辑电平开关输出口，八个输出端依次连接在逻辑电平显示器的八个输入口上，拨动逻辑电平开关，按下表逐项测试74HC138的逻辑功能。

2、用74HC138实现逻辑函数Y=AB+BC+CA如果设A2=A，A1=B，A0=C，则函数Y的逻辑图如上所示。

用74HC138和74HC20各一块在实验箱上连接下图线路。

并将测试结果下面的记录表中。

3、用两个3线-8线译码器构成4线-16线译码器。

利用使能端能方便地将两个3/8译码器组合成一个4/16译码器，如下图所示。

五、实验结果记录：2、74HC138实现逻辑函数Y=AB+BC+CA，实验结果记录：六、实验注意事项1、注意集成电路输入控制端和输出控制端的信号。

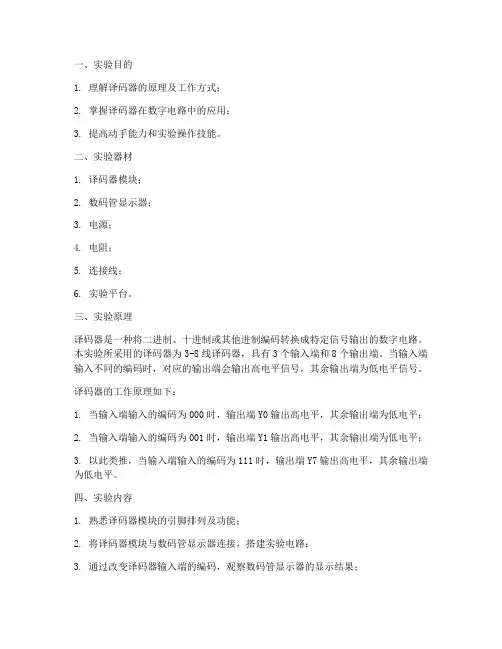

一、实验目的1. 理解译码器的原理及工作方式；2. 掌握译码器在数字电路中的应用；3. 提高动手能力和实验操作技能。

二、实验器材1. 译码器模块；2. 数码管显示器；3. 电源；4. 电阻；5. 连接线；6. 实验平台。

三、实验原理译码器是一种将二进制、十进制或其他进制编码转换成特定信号输出的数字电路。

本实验所采用的译码器为3-8线译码器，具有3个输入端和8个输出端。

当输入端输入不同的编码时，对应的输出端会输出高电平信号，其余输出端为低电平信号。

译码器的工作原理如下：1. 当输入端输入的编码为000时，输出端Y0输出高电平，其余输出端为低电平；2. 当输入端输入的编码为001时，输出端Y1输出高电平，其余输出端为低电平；3. 以此类推，当输入端输入的编码为111时，输出端Y7输出高电平，其余输出端为低电平。

四、实验内容1. 熟悉译码器模块的引脚排列及功能；2. 将译码器模块与数码管显示器连接，搭建实验电路；3. 通过改变译码器输入端的编码，观察数码管显示器的显示结果；4. 分析实验结果，验证译码器的工作原理。

五、实验步骤1. 将译码器模块的引脚与实验平台连接；2. 将数码管显示器的引脚与译码器模块的输出端连接；3. 将电源连接至译码器模块和数码管显示器；4. 打开电源，观察数码管显示器的显示结果；5. 改变译码器输入端的编码，观察数码管显示器的显示结果；6. 记录实验数据，分析实验结果。

六、实验结果与分析1. 当译码器输入端输入编码000时，数码管显示器显示0；2. 当译码器输入端输入编码001时，数码管显示器显示1；3. 当译码器输入端输入编码010时，数码管显示器显示2；4. 当译码器输入端输入编码011时，数码管显示器显示3；5. 当译码器输入端输入编码100时，数码管显示器显示4；6. 当译码器输入端输入编码101时，数码管显示器显示5；7. 当译码器输入端输入编码110时，数码管显示器显示6；8. 当译码器输入端输入编码111时，数码管显示器显示7。

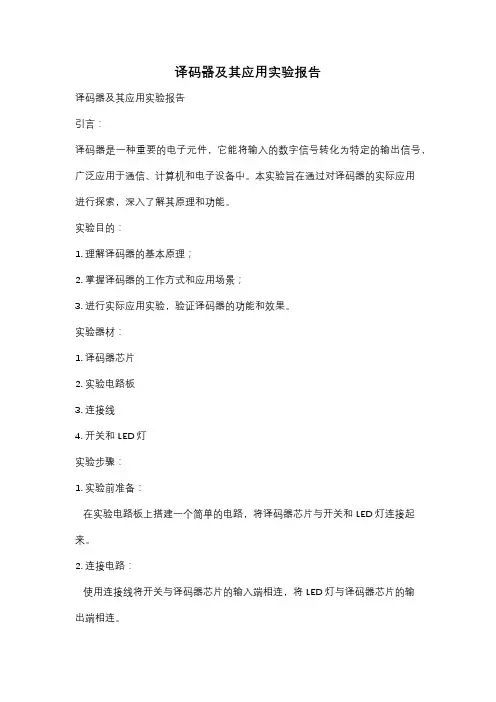

译码器及其应用实验报告译码器及其应用实验报告引言：译码器是一种重要的电子元件，它能将输入的数字信号转化为特定的输出信号，广泛应用于通信、计算机和电子设备中。

本实验旨在通过对译码器的实际应用进行探索，深入了解其原理和功能。

实验目的：1. 理解译码器的基本原理；2. 掌握译码器的工作方式和应用场景；3. 进行实际应用实验，验证译码器的功能和效果。

实验器材：1. 译码器芯片2. 实验电路板3. 连接线4. 开关和LED灯实验步骤：1. 实验前准备：在实验电路板上搭建一个简单的电路，将译码器芯片与开关和LED灯连接起来。

2. 连接电路：使用连接线将开关与译码器芯片的输入端相连，将LED灯与译码器芯片的输出端相连。

3. 设置输入信号：打开开关，向译码器芯片输入不同的数字信号。

观察LED灯的亮灭情况。

4. 分析实验结果：根据LED灯的亮灭情况，判断译码器芯片对输入信号的解码结果。

记录实验数据，并进行分析。

实验结果与讨论：通过实验观察和数据记录，我们可以得出以下结论：1. 译码器的工作原理：译码器根据输入信号的不同组合，将其转化为相应的输出信号。

例如，4-2译码器可以将4位二进制数转化为2位输出信号。

2. 译码器的应用场景：译码器广泛应用于数字电路、通信系统和计算机等领域。

例如，在计算机的内存管理中，译码器用于将内存地址转化为实际的存储单元。

3. 实验结果分析：根据LED灯的亮灭情况，我们可以判断译码器芯片对输入信号的解码结果。

例如，当输入信号为“00”时，LED灯1亮，LED灯2灭，表示译码器将输入信号解码为“01”。

结论：通过本次实验，我们深入了解了译码器的工作原理和应用场景。

译码器作为一种重要的电子元件，在数字电路和通信系统中具有广泛的应用前景。

通过实际应用实验，我们验证了译码器的功能和效果，并对其工作原理有了更深入的理解。

总结：译码器作为一种重要的电子元件，具有广泛的应用领域。

通过本次实验，我们不仅了解了译码器的基本原理和工作方式，还通过实际应用实验验证了其功能和效果。

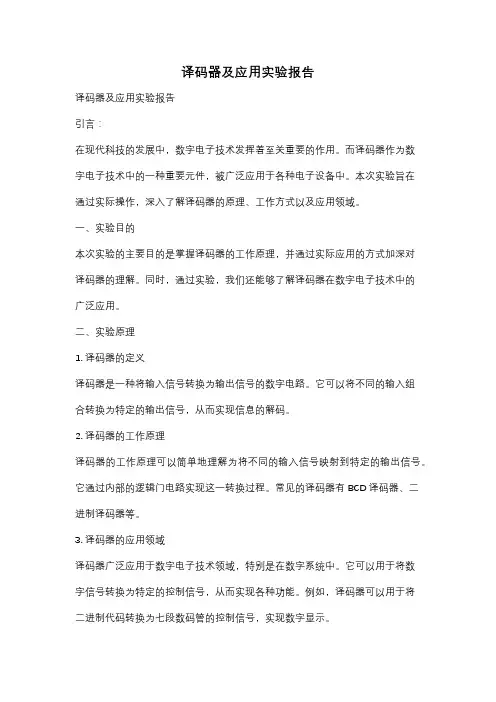

译码器及应用实验报告译码器及应用实验报告引言：在现代科技的发展中，数字电子技术发挥着至关重要的作用。

而译码器作为数字电子技术中的一种重要元件，被广泛应用于各种电子设备中。

本次实验旨在通过实际操作，深入了解译码器的原理、工作方式以及应用领域。

一、实验目的本次实验的主要目的是掌握译码器的工作原理，并通过实际应用的方式加深对译码器的理解。

同时，通过实验，我们还能够了解译码器在数字电子技术中的广泛应用。

二、实验原理1. 译码器的定义译码器是一种将输入信号转换为输出信号的数字电路。

它可以将不同的输入组合转换为特定的输出信号，从而实现信息的解码。

2. 译码器的工作原理译码器的工作原理可以简单地理解为将不同的输入信号映射到特定的输出信号。

它通过内部的逻辑门电路实现这一转换过程。

常见的译码器有BCD译码器、二进制译码器等。

3. 译码器的应用领域译码器广泛应用于数字电子技术领域，特别是在数字系统中。

它可以用于将数字信号转换为特定的控制信号，从而实现各种功能。

例如，译码器可以用于将二进制代码转换为七段数码管的控制信号，实现数字显示。

三、实验步骤1. 实验器材准备本次实验所需的器材包括译码器芯片、数字信号发生器、示波器等。

2. 连接电路根据实验要求，将译码器芯片与其他器材进行连接。

确保连接正确无误后，接通电源。

3. 发送输入信号通过数字信号发生器，发送不同的输入信号给译码器芯片。

观察输出信号的变化，并记录实验数据。

4. 数据分析根据实验数据，分析输入信号与输出信号之间的关系。

探究译码器的工作原理，并进一步了解其应用领域。

四、实验结果与讨论通过实验，我们成功地观察到了译码器的工作过程，并记录了输入信号与输出信号的变化情况。

通过对实验数据的分析，我们可以清晰地了解到译码器的工作原理以及其在数字电子技术中的应用。

译码器作为数字电子技术中的重要元件，广泛应用于各种电子设备中。

例如，它可以用于将二进制代码转换为七段数码管的控制信号，实现数字显示；它还可以用于将输入的BCD码转换为相应的控制信号，实现BCD码的解码。

译码器的应用实验报告译码器的应用实验报告一、引言译码器是数字电路中常见的一个组件，它用于将输入的编码信号转换为特定的输出信号。

在本实验中，我们将研究译码器的应用，并通过实验来验证其功能和性能。

二、实验目的1. 理解译码器的工作原理和基本功能。

2. 掌握使用译码器进行编码信号转换的方法。

3. 验证译码器在不同应用场景下的性能。

三、实验材料和方法1. 实验材料：译码器芯片、逻辑门芯片、示波器、数字信号发生器等。

2. 实验步骤：a) 连接电路：根据实验要求，将译码器芯片和逻辑门芯片连接到电路板上。

b) 设置输入信号：使用数字信号发生器生成不同编码信号作为输入。

c) 观察输出信号：使用示波器观察输出信号，并记录结果。

d) 分析数据：根据观察到的输出信号，分析译码器在不同输入条件下的性能。

四、实验结果与分析1. 实验一：二进制到十进制转换a) 设置输入信号为二进制数0~15。

b) 观察输出信号，记录译码器将二进制数转换为对应的十进制数的结果。

c) 分析结果：根据观察到的输出信号，验证译码器的转换功能是否正确。

2. 实验二：BCD码到七段数码管显示a) 设置输入信号为BCD码0~9。

b) 观察输出信号，将其连接到七段数码管上进行显示。

c) 分析结果：根据观察到的七段数码管显示结果，验证译码器将BCD码转换为对应数字的功能是否正确。

3. 实验三：地址译码a) 设置输入信号为不同的地址编码。

b) 观察输出信号，记录译码器将地址编码转换为特定输出端口的结果。

c) 分析结果：根据观察到的输出信号，验证译码器在地址译码方面的性能和准确性。

五、实验总结通过本次实验，我们对译码器的工作原理和应用有了更深入的理解。

实验结果表明，在不同应用场景下，译码器能够有效地将输入编码信号转换为特定的输出信号。

然而，在实际使用中还需要注意一些问题，如输入电压范围、输入时序要求等。

在设计和使用中需要仔细考虑这些因素，以确保译码器的正常工作和性能。

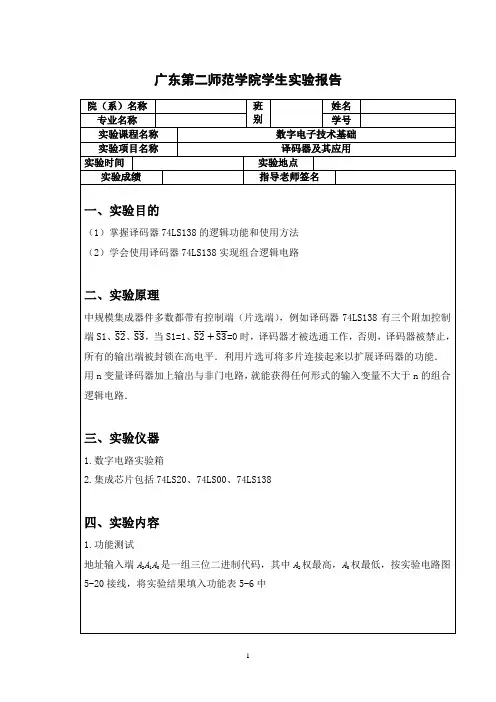

实验报告
一、实验名称：译码器及其应用
二、实验内容：
1、逻辑功能测试
参照与译码器74LS138 的实验电路连接电路，如图一。

图一
验证过程如下表:
实验结果与74LS138的逻辑功能相符。

2、用 74HC（LS）138实现逻辑函数
Y=AB+BC+CA
将译码器74LS138 和与非门74LS00进行连接，如图二。

图二
3、扩展
用两片译码器74LS138级联，组成4线-16线译码器。

实验电路如图三（图中输入为DCBA =1101）。

图三
三、实验注意事项
1、集成电路要轻插轻拔。

四、收获
1、在用3线-8线译码器构成4线-16线译码器过程中，
最初有用到与非门，但因为导线连接错误导致未看到
对应输入的LED灯亮。

如图三，未用到与非门得到了
正确的实验结果，因此应尽量使电路结构简单、用较
少元器件实现特定功能；
2、在我们用的实验电路板上，未用导线接高电位或地电
位的引脚电位为零；
3、在与其他同学讨论过程中，学会如何将自己的想法通
过语言或者简单的图形文字表达出来；
4、用Multisim画电路图很方便，可以继续深入探究。

数字电子线路实验报告译码器及其应用经典版实验目的：
1. 了解译码器的工作原理和应用。

2. 掌握 74LS138 译码器的使用方法和信号输出特性。

3. 掌握译码器在数量显示电路中的应用。

实验内容：
实验一：74LS138 译码器实验
1.1 实验器材
（1）示波器 1 台
（2）74LS138 译码器芯片 1 个
（3）830 点面包板 1 个
（4）LED 灯 8 个
（5）220 欧姆电阻 8 个
（6）连接导线若干
（2）将示波器连接到译码器的输出端口，观察输出波形。

（3）将 LED 灯连接到译码器的输出端口，并在输入信号为不同值时观察 LED 灯的亮灭情况。

（4）根据实验结果，分析译码器的工作原理，并掌握其使用方法和信号输出特性。

（4）4 位七段数码管 1 个
2.2 实验电路图
2.3 实验步骤
（1）按照电路图，在面包板上连接 74LS138 译码器芯片、BCD 译码器芯片和 4 位数码管。

（3）通过旋钮调整输入信号，观察数码管的变化情况。

实验结论：
1. 74LS138 译码器是一种常用的数字电子器件，主要用于将二进制编码转换为控制信号。

3. 译码器在数量显示电路中的应用可以实现将二进制编码转换为七段数码管上的数字显示，具有广泛的应用前景。

4. 通过本次实验，我深入了解了译码器的工作原理和应用，掌握了其在数字电子线路中的操作方法。

数字逻辑电路译码器及其应用实验报告实验目的：通过实践了解译码器的工作原理和应用，并掌握译码器在数字电路中的使用方法。

实验材料：1.74LS1383-8译码器芯片x12.74LS04非门芯片x13.7段数码管x14.按钮开关x35.电源线实验原理：译码器是数字电路的一个重要组成部分，主要用于将多个输入信号译码为对应的输出信号。

常见的译码器有2-4译码器、3-8译码器等。

本实验使用的是3-8译码器，即有3个输入信号和8个输出信号。

具体来说，3-8译码器有3个输出使能端(E1、E2、E3)，用于选择激活的输出线。

译码器的输入端有3个控制引脚(A0、A1、A2)，通过这些输入信号的组合可以选择激活的输出线。

实验步骤：1.将74LS1383-8译码器芯片插入面包板中。

2.将74LS04非门芯片插入面包板中。

3.将7段数码管插入面包板中。

4.将按钮开关插入面包板中。

5.连接译码器芯片的输入端(A0、A1、A2)与按钮开关的输出端。

6.连接译码器芯片的输出端(E0、E1、E2、E3、E4、E5、E6、E7)与7段数码管的输入端。

7.连接74LS04非门芯片的输入端与按钮开关的输出端。

8.连接74LS04非门芯片的输出端与译码器芯片的输入端(E3)。

实验结果：1.利用3个按钮开关分别输入不同的控制信号，观察数码管显示的结果。

2.通过改变按钮开关的输入信号，可以实现不同的数码显示。

3.通过74LS04非门芯片的连接，可以实现对译码器输出信号的控制。

实验结论：通过实验，我们了解了译码器的工作原理和应用，并掌握了译码器在数字电路中的使用方法。

译码器可以将多个输入信号转换为对应的输出信号，并通过控制输入信号的变化，实现不同的数码显示效果。

此外，通过非门芯片的连接，可以对译码器的输出信号进行控制，扩展了译码器的应用范围。

译码器在数字电路中担任着重要的角色，应用广泛，在计算机系统、通信系统等领域中发挥着重要作用。

《电子技术》译码器及其应用实验一、实验目的1、掌握中规模集成译码器的逻辑功能和使用方法2、了解数码管的使用二、实验设备与器件1、数电模电实验箱（或多功能数字电路实验学习机）2、74LS138 74LS20三、实验原理1、译码器的功能和分类译码器是一个多输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行"翻译"，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

译码器可分为通用译码器和显示译码器两大类。

前者又分为变量译码器和代码变换译码器。

变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。

若有n个输入变量，则有2n个不同的组合状态，就有2n个输出端供其使用。

而每一个输出所代表的函数对应于n个输入变量的最小项。

2、通用译码器74LS138以3线－8线译码器74LS138为例½行分析，图7.1引脚排列图。

其中A0、A1、A2，为地址输入端，Y0～Y7为译码输出端，S1、S2、S3为使能端。

当S1＝1，S2＋S3＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。

当S 1＝0，S 2＋S 3＝X 时，或S 1＝X ，S 2＋S 3＝1时，译码器被停止，所有输出同时为1。

图7.1 3－8线译码器74LS138引脚排列3、数码显示译码器a 、七段发光二极管(LED)数码管LED 数码管是目前最常用的数字显示器，图7.2为共阴管和共阳管的电路。

图7.2 共阴连接（"1"电平驱动） 共阳连接（"0"电平驱动）agfedcbhagfedcbh共阴共阳一个LED数码管可用来显示一位0～9十进制数和一个小数点。

实验三译码器及其应用一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法；(2) 熟悉掌握集成译码器的应用；(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱，电脑一台，74LS20，74LS138。

三、实验内容（1）利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按Figure 1所示的电路连接。

并用Multisim进行仿真，将结果对比。

Figure 1(2) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。

在multisim中仿真电路连接如Figure 2所示（实验台上的电路没有接下面的两个8灯LED）：Figure 2四、实验结果(1) 利用3-8译码器74LS138和与非门74LS20实现函数。

输入，由可知，小灯应该亮。

测试结果如Figure 7所示。

输入，分析知小灯应该灭，测试结果如Figure 8所示。

输入，分析知小灯应该亮，测试结果如Figure 9所示。

Figure 7Figure 8Figure 9同理测试，得到结果列为下面的真值表：A B C Y0 0 0 1 0 0 1 1 0 1 0 0 0 1 1 01 0 0 11 0 1 01 1 0 01 1 1 1与所要实现的逻辑功能相一致。

(2) 用两片74LS138组成4-16线译码器。

进行测试，得到的结果列为真值表如下：G1A B C1 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 0 0 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 0 0 1 0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 0 1 0 0 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 0 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 10 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0在Multisim中测试，分别取和，如下面的所示Figure 10、Figure 11所示：Figure 10此仿真结果与实验台结果相一致。
