中兴通讯TD-SCDMA BBU-RRU组网原则和规范
(适用2.00.300版本)
一BBU-RRU组网原则
1、BBU与RRU接口协议一致(GBRS or IR)
a)光接口板支持的协议与RRU运行版本的协议一致。
b)一块光接口板下的所有光口协议必须一致。
2、BBU与RRU光模块速率一致(2.5G or 1.25G)
注:光模块可降速使用,如实际为2.5G光模块,后台配置为1.25G,其工作速率就是1.25G。即2.5G的光模块可通用,但是1.25G光模块在需要配置速率为2.5G的接口上不能使用。
3、级联限制,不同型号RRU级联,也要满足接口协议一致,光模块速率一致。
GBRS版本RRU最多支持5级联;IR版本RRU最多支持6级级联。

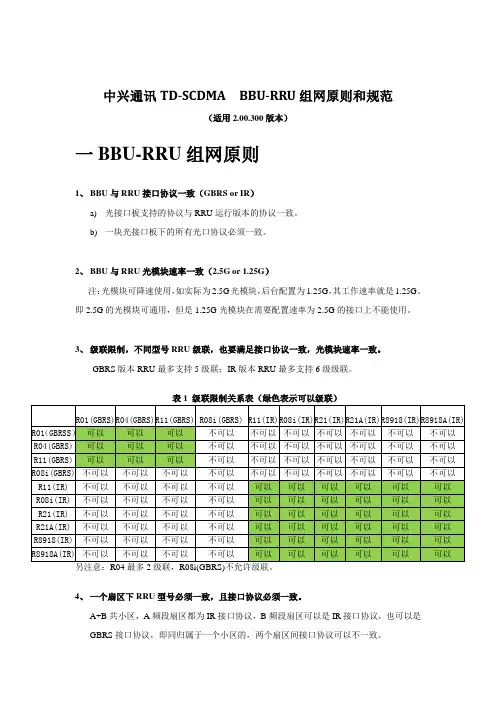

表1 级联限制关系表(绿色表示可以级联)
另注意:R04最多2级联,R08i(GBRS)不允许级联。
4、一个扇区下RRU型号必须一致,且接口协议必须一致。
A+B共小区,A频段扇区都为IR接口协议,B频段扇区可以是IR接口协议,也可以是GBRS接口协议,即同归属于一个小区的,两个扇区间接口协议可以不一致。
5、IQ交换容量与载波数
2.5G光模块对应的最大IQ交换容量为48AC;1.25G光模块对应的最大IQ交换容量为
24AC。交换容量是指该光口下,所有RRU的AC之和不超过交换容量。(AC,A为ant,即通道;C,C为Carrier,即载波。AC即通道载波)
6、光纤长度限制:
GBRS接口,小区内任意两RRU光纤距离最长不超过3公里。GBRS接口和IR接口,RRU距BBU最远距离最长不超过40公里,且光纤距离要与光模块距离匹配。
附上表2光接口板功能及限制和表3各RRU参数及限制。
从表2、表3可以推出表1和表4的组网限制关系。
注:TORC板与TORM板,0、1光口一组,2、3光口一组,4、5光口一组,组内的光模块速率必须配置一致。比如,如果0号光口的配置的速率是2.5G,那么1号光口必须也配置为2.5G,组内有相关性,但是组间没有相关性,可以根据实际需要配置。
表3 各RRU参数及限制
表4 BBU与RRU组网限制
注:
一期BBU:B322,B328 RRU:R01,R04
二期BBU:B328,B326 RRU:R11,R08i
三期BBU:B8300,BS8800 RRU:R21,R21A,R8918,R8918A
二BBU-RRU组网规范
BBU与RRU组网,涉及到BBU型号,RRU型号,级联个数,小区通道个数,光口数,接口板数,A+B扩容,接口协议,组合很多。这种极限组合将有成百上千种,如果把这些极限维护,给后期监控、维护、优化、排障都带来了很大压力。为提高网络维护效率,规范组网,在设计之初减少奇异组网。如果现网存在非规范组网,建议整改,如果物业等原因阻扰,无法整改,请备案到中兴通讯。针对该组网,中兴通讯会采取针对性测试。
2.00.300版本支持A+B共小区,存在共小区不共扇区概念。请注意规范里扇区和小区的区别:
在A+B共小区之前,扇区与小区一一对应;
支持A+B共小区后,扇区与一种频段RRU对应,而小区支持两种频段,可以与两个扇区对应,即A频段扇区和B频段扇区共归属于A+B小区。
1、支持空分复用(MX)的扇区,扇区内RRU通道数不超过8个。不支持空分复用(MX)的扇区,扇区内的RRU通道数不超过16个。单频段超过8个通道的小区即为超级小区,超级小区只在特殊场景下使用(比如高铁环境)。一般场景下不建议配置超级小区,即一般场景下扇区通道数不超过8个。
2、扇区跨光口数不超过3个光口;A+B共小区,要求A频段扇区不超过3个光口,B频段扇区不超过3个光口,单小区可以最多是6个光口。
3、小区跨接口板数不超过2块
4、一、二期BBU,扇区不跨光接口板;三期BBU,扇区跨光接口板不超过2块。
5、一个光口下,最多配置两个小区。
6、跨光口小区,只有两种允许情况:A,所有光口下的RRU属于同一个小区;B,可以允许每个光口下的最后几级RRU为另外小区,但不同光口的最后几级不能组成一个小区(建议B类组网越少越好)。如图1。
B
图1
7、8通道RRU,不要级联,不要用于室分系统。
8、室内A+B组网
A+B共小区组网采用1:1方式:即一个A频段RRU对应1个B频段RRU。可以采用B频段RRU后级联A频段RRU,也可以B频段RRU单独一个光口,A频段RRU单独一个光口。
A+B组网需考虑每扇区不超过3个光口,不跨光接口板。小区不超过2块光接口板。
R21与R21A组网如下
图2 B-- A频段RRU交替组网
图3 单B级联+单A级联+最后两个通道BA交替组网
图4 单B级联+单A级联(1)
图5 单B级联+单A级联(2)
