(完整版)市政道路施工总平面布置图

市政工程施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。

2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。

3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

二、施工平面图布置依据：1、总平面图。

2、施工部署和主要施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。

主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。

四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。

2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。

3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。

施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。

临时用房详见《附表六临时用地表》。

4、水、电布置施工用水采用居民用水。

施工用电采用与当地供电部门协商，主电源引高压至10KW 变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。

5、通讯施工通讯均采用移动电话、对讲机等方式解决。

6、弃碴场及施工场地排水施工弃碴按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。

7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。

施工现场平面布置及施工道路平面图第一节施工平面布置和临时设施布置【1】布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW 并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

市政道路施工总平面布置图施工总平面布置图临时设施区施工便道雨水管道新建道路K6+240雨水管道污水管道临时设施布置图施工便道宿舍厕所钢筋、木工加工场办公室会议室食堂配预件制仓砂石堆场场库停车场油料仓库值班室配电房水泥搅拌站----------------下面是赠送的excel操作练习不需要的下载后可以编辑删除(Excel 2003部分)1. 公式和函数1. (1)打开当前试题目录下文件excel-10.xls;,2,利用函数计算每个人各阶段总成绩～并利用函数计算各阶段的平均成绩,,3,“平均成绩”行数字格式都为带一位小数,例如0.0,格式,,4,同名存盘。

步骤:a) 文件?在各阶段总成绩单元格内～点插入～点函数～在对话框中选择求和函数“SUM”～在对话中Number1内点右侧的按钮～将出现另外一个对话框～在文件中选择需要求和的单元格～然后点该对话框的右侧按钮～点确定,完成一个总成绩求和后～利用填充柄完成其他的总成绩求和～或者重复上面的顺序,?在平均成绩单元格内～点插入～点函数～选择算术平均值函数AVERAGE～出现对话框后～采用求和时的相同方法～完成操作?选中平均成绩行～点右键点设臵单元格～点数字～在分类项下点数值～设小数位为1～ b) 确定?保存2. (1)打开当前试题目录下文件excel-13.xls;,2,根据工作表中给定数据～按“合计=交通费+住宿费+补助”公式计算“合计”数～并计算交通费、住宿费和补助的合计数, ,3,所有数字以单元格格式中货币类的“,”货币符号、小数点后2位数表现,如:,2,115.00格式,, ,4,同名存盘。

打开当前试题目录下文件excel-13.xls?在合计下的一个单元格内输入“=交通费,在该行的单元格～假如说是E3,+住宿费,同上,+补助,同上,”～回车,其他的合计可以采用填充柄完成～或者重复上面的顺序,?利用求和函数～参考1中的方法完成交通费、住宿费和补助的合计?选择文件中的所有数字单元格～点右键～点设臵单元格格式～点数字～点货币～选择货币符号为“,”～设臵小数点后为2位～确定?保存文件?本题完成3. (1)打开当前试题目录下文件excel-2.xls;,2,根据工作表中数据～计算“总成绩”列的数据。

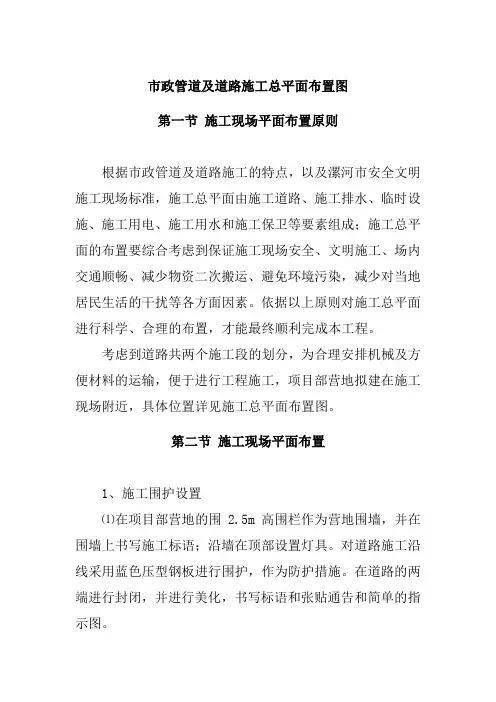

市政管道及道路施工总平面布置图第一节施工现场平面布置原则根据市政管道及道路施工的特点，以及漯河市安全文明施工现场标准，施工总平面由施工道路、施工排水、临时设施、施工用电、施工用水和施工保卫等要素组成；施工总平面的布置要综合考虑到保证施工现场安全、文明施工、场内交通顺畅、减少物资二次搬运、避免环境污染，减少对当地居民生活的干扰等各方面因素。

依据以上原则对施工总平面进行科学、合理的布置，才能最终顺利完成本工程。

考虑到道路共两个施工段的划分，为合理安排机械及方便材料的运输，便于进行工程施工，项目部营地拟建在施工现场附近，具体位置详见施工总平面布置图。

第二节施工现场平面布置1、施工围护设置⑴在项目部营地的围2.5m高围栏作为营地围墙，并在围墙上书写施工标语；沿墙在顶部设置灯具。

对道路施工沿线采用蓝色压型钢板进行围护，作为防护措施。

在道路的两端进行封闭，并进行美化，书写标语和张贴通告和简单的指示图。

⑵围墙上设置五图一牌，即工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场总平面图，设置于施工现场大门外明显位置，规格为900×1400mm，字迹工整，悬挂高度：底边距地面的距离为1.5m以上。

⑶施工现场大应设置为防锈铁花大门，门口设高压冲洗设备，且在大门内侧设置排水沟（沟宽×深≥30×30cm）和两级沉淀池（池体容积＞2m3）。

大门内侧50cm处应设置10cm 宽的黄色油漆警示条带。

2、施工现场临时道路布置经过现场考查，本工程为新建工程，全线不需修通临时便道。

进入施工高峰期后，为了节约用地，利用已铺好的路基和开挖路基作便道。

项目部营地以及生产区场内做硬化地坪，以便保持场内整洁、便于材料运输、及其堆放。

3、办公及生活设施搭建⑴在项目部营地设置施工现场办公室，包括业主、监理工程师办公室以及会议室。

同时包括活动板房搭设工人宿舍等生活设施。

⑵职工食堂设置在距离厕所、垃圾站的上风方向，采用砖砌食堂。

市政工程施工总平面图及临时用地表一、现场施工平面规划总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置应考虑以下因素：1、确保场内道路畅通，满足施工对材料堆放场地要求，减少二次搬运和场内运输。

2、满足安全、文明施工达标对场地的要求，施工场地全部硬化及做好排水沟。

3、符合施工现场保温规范要求和城市环境卫生的要求。

4、符合施工现场安全用电规范要求。

二、施工临时设施布置设想1、生产、生活办公设施布置根据场地情况，生活办公设置在拟建施工现场西边。

具体位置见平面布置图。

2、施工机械布置（1）搅拌机布置在施工现场的北侧，具体位置见平面布置图。

（2）钢材加工机械。

（3）木工车间配备模板。

四、施工用电方案线路布置施工（1）场内线路：场内地面线路采用埋地。

电缆穿过车道时，采用Φ100 钢管做套管。

电缆埋深不得小于300㎜，电缆四周先用黄砂保护后再回填素土。

场内分线路电缆一般采用套PVC 管保护。

房内立干线可采用塑料铝芯线，外套PVC 管，从分配电箱引至各施工机具采用电缆线，电缆线不得拖地走。

（2）配电箱：地面配电箱采用固定式，配电箱底座采用砖砌，顶部设有防雨棚。

进线出线均从箱底走。

楼层电分配箱采用固定位置壁挂式，采用膨胀螺丝固定在墙体上。

所有的配电箱均有锁，以防非操作人员随意拉接线。

（3）接地：所有用电施工机具外壳必须进行接地，接地采用铜芯线截面积不得小于16 ㎜2。

施工用电安全措施（1）接地与接零保护1）在施工现场专用地中性电接地的电力系统采用TN－S 接零保护系统。

2）施工现场重复接地与保护零线相连，接地装置的接地线采用二根以上导线，在不同点与接地体作电气连接，接地体采用钢管。

3）保护零线由配电箱的零线引出，保护零线单独敷设，保护零线接至每一台用电设备的金属外壳（包括配电箱）。

4）保护零线的截面大于工作零线的截面，并使用绿/黄双色线，与电气设备相连的保护零线截面大于2.5 ㎜的多股铜线。

施工总平面布置图临时设施区施工便道雨水管道新建道路K6+240雨水管道污水管道临时设施布置图施工便道宿舍 厕所办公室 会议室食堂配 件 仓 库 停 车 场油料仓库 值班室 配电房 水泥搅拌站 砂石堆场钢筋、木工加工场 预 制 场----------------下面是赠送的excel操作练习不需要的下载后可以编辑删除（Excel 2003部分）1.公式和函数1.（1）打开当前试题目录下文件excel-10.xls；（2）利用函数计算每个人各阶段总成绩，并利用函数计算各阶段的平均成绩；（3）“平均成绩”行数字格式都为带一位小数（例如0.0）格式；（4）同名存盘。

步骤：a)文件→在各阶段总成绩单元格内，点插入，点函数，在对话框中选择求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序）→在平均成绩单元格内，点插入，点函数，选择算术平均值函数A VERAGE，出现对话框后，采用求和时的相同方法，完成操作→选中平均成绩行，点右键点设置单元格，点数字，在分类项下点数值，设小数位为1，b)确定→保存2.（1）打开当前试题目录下文件excel-13.xls；（2）根据工作表中给定数据，按“合计=交通费+住宿费+补助”公式计算“合计”数，并计算交通费、住宿费和补助的合计数；（3）所有数字以单元格格式中货币类的“￥”货币符号、小数点后2位数表现（如：￥2,115.00格式）；（4）同名存盘。

打开当前试题目录下文件excel-13.xls→在合计下的一个单元格内输入“=交通费（在该行的单元格，假如说是E3）+住宿费（同上）+补助（同上）”，回车（其他的合计可以采用填充柄完成，或者重复上面的顺序）→利用求和函数，参考1中的方法完成交通费、住宿费和补助的合计→选择文件中的所有数字单元格，点右键，点设置单元格格式，点数字，点货币，选择货币符号为“￥”，设置小数点后为2位，确定→保存文件→本题完成3.（1）打开当前试题目录下文件excel-2.xls；（2）根据工作表中数据，计算“总成绩”列的数据。

市政道路施工平面图布置
1.根据本工程规模、施工进度计划、高峰期施工人数，结合现场实际，在现场红线用地范围内和少部分红线外布置生产临时设施、生活临时设施、临时道路以及施工和生活用水、用电管线。

2.施工大临设施设于甲方指定的空置位置上。

生活区面积为1200m2。

房屋布置及面积详见施工总平面布置图。

3.由于本工程主要结构部分采用商品混凝土（垫层除外），现场砼部分数量不大，现场设400公升砼搅拌机一台，二台200公升砂浆搅拌机。

预制构件制作区、水泥稳定石粉渣拌和站，设于甲方指定红线范围内空置位置上。

砼搅拌机和砂浆搅拌机位置随施工进度需要灵活移动。

生活及施工区用水、用电从现场甲方指定接口位置接出（详见施工总平面布置图）。

4.施工总平面管理
1)、为了减少各种料具的二次倒运距离，有计划地组织现场平面及立体交叉作业，最大限度地利用场地，提高劳动生产率，真正做到安全生产和文明施工，本工程的施工平面管理工作，由项目付经理负责，实行分片包干管理，责任到人，未经同意，任何人不得随意更改。

2)、项目经理部是现场施工生产的指挥中心，现场办公室内要布置工程进度计划图表、劳动力调配、晴雨表、单位工程质量目标规划表、管理机构图等图表。

3)、凡进场的材料、设备必须按施工总平面布置图指定位置堆放整齐，不得随意乱放，施工现场的水准点和里程桩控制点要有明显的标记，并切实做好保护工作。

4)、进出入口设值班门房并张挂出入制度、场容管理条例、工程概况和安全纪律牌，教育工人维持良好的施工秩序和劳动纪律。

5)、施工现场设专职保安人员，无关人员禁止进入现场。

其他见施工总平面布置图(详见附图)。

第八章施工现场总平面布置1 施工场地布置的原则根据本标段特点，按照安全、质量、环保、文明工地的相关标准要求对各种临时工程整体规划，合理布局，统一实施。

充分利用现有条件，合理利用当地资源，注意保护生态景观，努力构建和谐的施工环境，积极主动为业主分忧。

场地布置的主要原则为：（1）安全性原则：符合有关安全生产、劳动保护、防火、防洪等法律、法规和要求，必须制定切实、有效的安全措施，确保安全。

（2）环保性原则：根据现场施工环境，结合当地环保部门要求，有利于环境保护和水土保持，尽可能减少施工对环境产生的不利影响。

临时房屋及其它设施布置要结合市容的美观、安全、经济、合理、实用；生活、生产设施尽量分离。

临时排水设施要尽量利用永久排水设施，能修的就先修，做到永临结合。

各施工设施区均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为他人提供方便。

所有的施工设施布置要体现安全生产、文明施工。

（3）实用性原则：现场布置规划设计尽量靠近施工工点，实用方便，不重复建设，确保各项设施的高效使用。

严格遵照招标文件给定的场地位置、占地面积和占用时间，按照设计图纸提供的施工条件和施工要点，遵循济源市有关工程建设和建筑法规，认真到现场勘察，因地制宜，精心布置，做到合理可行。

4）合理性原则：便于施工管理，便于劳力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。

充分利用既有市政道路交通，减少施工临时便道工程。

所有的生活、生产临建设施、施工辅助设施及施工道路布置均按招标文件要求及业主提供的各种条件在指定的场地进行规划布置。

临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量减少与其它标段工程施工的干扰和影响。

（5）经济性原则：充分利用工程所在区域现有道路加以拓宽改造，以节约土地造福地方，尽量减少临时工程的投入。

根据工程特点、规模及场地条件，施工场地采用集中布置的方式。

第一章施工现场总平面布置图第一节总体要求通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。

施工现场作为展现我单位形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护。

为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。

一、总平面布置1、现场设施布置按照招标文件及业主要求围绕以下几个方面进行布置：（1）文明施工与环境保护方面：安全警示标志牌、现场围挡、八牌两图、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。

（2）临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。

（3）安全施工方面：临边洞口交叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。

2、满足上述要求的同时，按以下原则进行施工现场布置：（1）所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。

现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。

（2）在平面布置中对施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。

将长期设施设置在调整最小的位置内。

（3）在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。

（4）在物流组织上，尽量避免土建、安装专业施工相互干扰。

优化物流组织的程序，做到短距离灵活配送的要求。

（5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。

（6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。

（7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。
