LM339比较器应用电路

LM339应用的典型电路原理图1. 引言LM339是一种广泛应用于电子电路中的四路开关比较器芯片。

它由低功耗CMOS技术制造，具有高精度、低功耗和宽电压供应范围的优点。

在本文档中，我们将介绍几个典型的LM339应用电路原理图，以帮助读者更好地理解和应用该芯片。

2. 电压比较器电路电压比较器电路是LM339最常见的应用之一。

它可以将一个输入电压与一个参考电压进行比较，并输出比较结果。

下面是一个基于LM339的电压比较器电路原理图：•输入电压：Vin•参考电压：Vref•输出电压：VoutLM339电压比较器电路原理图如下：Vin + ----|+|--+---- Vin|-----|+---- Vout|-----Vref ----|+|--+3. 开关电路LM339也可以用于开关电路。

下面是一个基于LM339的开关电路的原理图：•输入信号：Vin•使能信号：En•输出信号：VoutLM339开关电路原理图如下：Vin ----+-----+---- Vout| || || |+-----+En4. 电平检测电路LM339还可以用于电平检测电路。

下面是一个基于LM339的电平检测电路的原理图：•输入信号：Vin•阈值电压：Vth•输出信号：VoutLM339电平检测电路原理图如下：Vin + ----|+|--+---- Vin|------|+---- Vout|------Vth5. 温度传感器电路LM339还可以与温度传感器结合，用于温度测量和控制。

下面是一个基于LM339的温度传感器电路的原理图：•温度传感器信号：Temp•温度控制信号：Ctrl•输出信号：VoutLM339温度传感器电路原理图如下：Temp + ----|+|--+---- Temp|-------- -----| |+ +---- Vout| |----- -----Ctrl6. 总结LM339是一款功能强大、灵活多样的开关比较器芯片，适用于各种不同的电子电路应用。

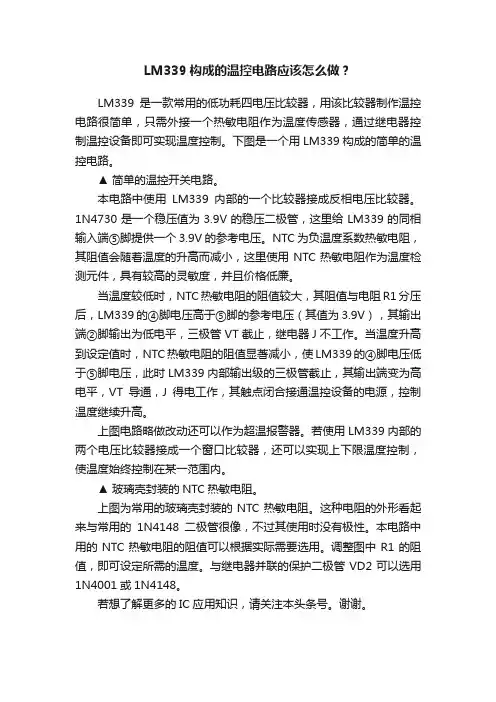

LM339构成的温控电路应该怎么做？LM339是一款常用的低功耗四电压比较器，用该比较器制作温控电路很简单，只需外接一个热敏电阻作为温度传感器，通过继电器控制温控设备即可实现温度控制。

下图是一个用LM339构成的简单的温控电路。

▲ 简单的温控开关电路。

本电路中使用LM339内部的一个比较器接成反相电压比较器。

1N4730是一个稳压值为3.9V的稳压二极管，这里给LM339的同相输入端⑤脚提供一个3.9V的参考电压。

NTC为负温度系数热敏电阻，其阻值会随着温度的升高而减小，这里使用NTC热敏电阻作为温度检测元件，具有较高的灵敏度，并且价格低廉。

当温度较低时，NTC热敏电阻的阻值较大，其阻值与电阻R1分压后，LM339的④脚电压高于⑤脚的参考电压（其值为3.9V），其输出端②脚输出为低电平，三极管VT截止，继电器J不工作。

当温度升高到设定值时，NTC热敏电阻的阻值显著减小，使LM339的④脚电压低于⑤脚电压，此时LM339内部输出级的三极管截止，其输出端变为高电平，VT导通，J得电工作，其触点闭合接通温控设备的电源，控制温度继续升高。

上图电路略做改动还可以作为超温报警器。

若使用LM339内部的两个电压比较器接成一个窗口比较器，还可以实现上下限温度控制，使温度始终控制在某一范围内。

▲ 玻璃壳封装的NTC热敏电阻。

上图为常用的玻璃壳封装的NTC热敏电阻。

这种电阻的外形看起来与常用的1N4148二极管很像，不过其使用时没有极性。

本电路中用的NTC热敏电阻的阻值可以根据实际需要选用。

调整图中R1的阻值，即可设定所需的温度。

与继电器并联的保护二极管VD2可以选用1N4001或1N4148。

若想了解更多的IC应用知识，请关注本头条号。

谢谢。

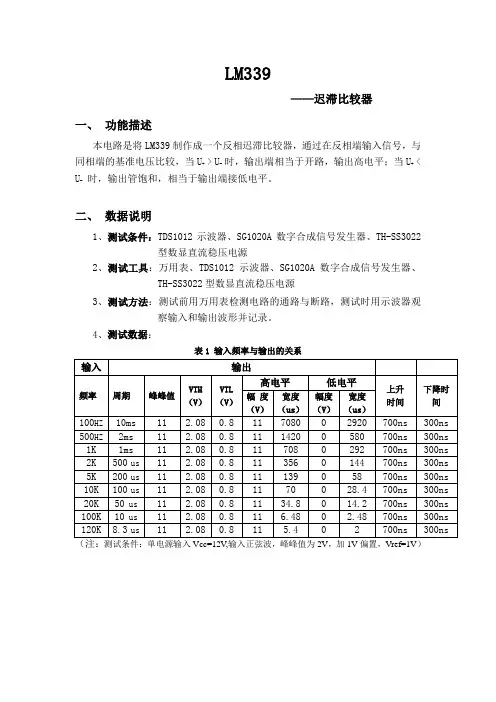

LM339——迟滞比较器一、功能描述本电路是将LM339制作成一个反相迟滞比较器，通过在反相端输入信号，与同相端的基准电压比较，当U+> U-时，输出端相当于开路，输出高电平；当U+<U-时，输出管饱和，相当于输出端接低电平。

二、数据说明1、测试条件：TDS1012示波器、SG1020A数字合成信号发生器、TH-SS3022型数显直流稳压电源2、测试工具：万用表、TDS1012示波器、SG1020A数字合成信号发生器、TH-SS3022型数显直流稳压电源3、测试方法：测试前用万用表检测电路的通路与断路，测试时用示波器观察输入和输出波形并记录。

4、测试数据：表1 输入频率与输出的关系测试条件：单电源输入Vcc=12V,输入正弦波，峰峰值为2V，加1V偏置，Vref=1V）图1 输入频率与输出的关系表2 输入电压与输出的关系测试条件：单电源输入Vcc=12V,输入正弦波，频率为5K，Vref=1V）5、结果分析:迟滞比较器中加入正反馈可以克服输出端的抖动，所以在输入电压幅值增加时，输出端的幅值没有发生任何改变。

输出电压的幅值不会随频率的改变而改变，但是保持高低电平的时间高度随着频率的增大而减小，并且波形随频率的增大开始产生失真，在我们的测量中，最大可以达到210KHZ。

同时从上面的数据可以看出，上升时间总是大于下降时间。

三、芯片介绍1、芯片特点：内部装有四个独立的电压比较器，工作电源电压范围宽，单电源、双电源均可工作（单电源： 2～36V ，双电源：±1～±18V ）；消耗电流小，I CC =1.3mA;输入失调电压小，V IO =±2mV ； 共模输入电压范围宽， Vic=0～Vcc-1.5V;输出与TTL ，DTL ，MOS ，CMOS 等兼容; 输出可以用开路集电极连接“或”门.2、芯片用途：满足比较器的基本用途，可以用作单限比较器，迟滞比较器，窗口比较器等，用来比较电压，用得最多的是在电磁炉中，做过压过热保护。

四电压比较器LM339的典型应用LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。

当输入电压Uin>Ur 时，输出为高电平UOH。

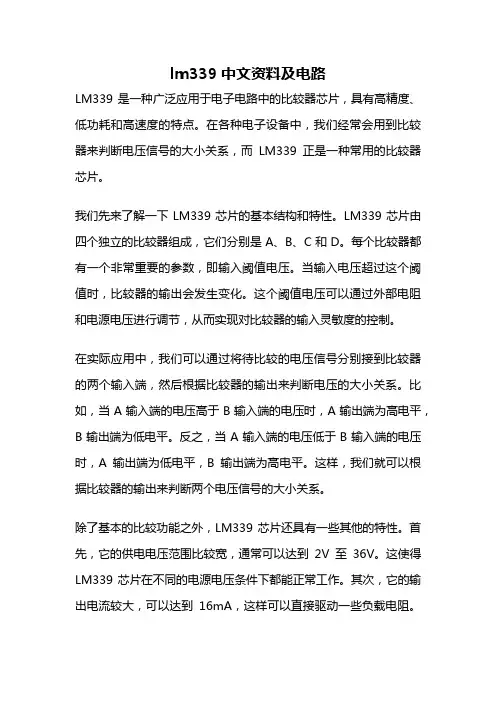

lm339中文资料及电路LM339是一种广泛应用于电子电路中的比较器芯片，具有高精度、低功耗和高速度的特点。

在各种电子设备中，我们经常会用到比较器来判断电压信号的大小关系，而LM339正是一种常用的比较器芯片。

我们先来了解一下LM339芯片的基本结构和特性。

LM339芯片由四个独立的比较器组成，它们分别是A、B、C和D。

每个比较器都有一个非常重要的参数，即输入阈值电压。

当输入电压超过这个阈值时，比较器的输出会发生变化。

这个阈值电压可以通过外部电阻和电源电压进行调节，从而实现对比较器的输入灵敏度的控制。

在实际应用中，我们可以通过将待比较的电压信号分别接到比较器的两个输入端，然后根据比较器的输出来判断电压的大小关系。

比如，当A输入端的电压高于B输入端的电压时，A输出端为高电平，B输出端为低电平。

反之，当A输入端的电压低于B输入端的电压时，A输出端为低电平，B输出端为高电平。

这样，我们就可以根据比较器的输出来判断两个电压信号的大小关系。

除了基本的比较功能之外，LM339芯片还具有一些其他的特性。

首先，它的供电电压范围比较宽，通常可以达到2V至36V。

这使得LM339芯片在不同的电源电压条件下都能正常工作。

其次，它的输出电流较大，可以达到16mA，这样可以直接驱动一些负载电阻。

此外，LM339芯片的工作温度范围也相对较广，通常可以达到-40℃至+125℃，适用于各种环境条件。

在实际的电子电路设计中，我们常常需要使用到LM339芯片。

以电压比较为例，我们可以利用LM339芯片来实现电压的过高或过低检测。

比如，在一个温度控制系统中，我们可以将温度传感器的输出电压与设定的阈值电压进行比较，从而判断当前的温度是否在设定范围内。

如果温度过高或过低，LM339芯片就会产生相应的输出信号，我们可以利用这个信号来控制一些外部设备，如通风装置或加热器，实现温度的自动控制。

除了电压比较外，LM339芯片还可以应用于许多其他领域。

四电压比较器 LM339 简介和 9 个典型应用例子摘要：LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V - ±18V；3 ）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用 C-14 型封装，图 1 为外型及管脚排列图。

由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339、ANI339、SF339 等..LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V -±18V；3 ）对比较信号源的内阻限制较宽；4 ）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339 集成块采用 C-14 型封装，图 1 为外型及管脚排列图。

由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339 、ANI339 、SF339 等，它们的参数基本一致，可互换使用。

LM339 类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“ -”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

lm339lm339各引脚电压第1脚5.14V第2。

0.26V第3。

18.45V第4。

5.12V第5。

4.7V第6。

3.86V第7。

4.02V第8。

1.37V第9。

4.76V第10。

5.64V第11。

1.88V第12。

0Vlm339电压比较器应用电路图2009-04-13 20:15lm339的典型应用电路图。

上图是一个lm339在微波炉中的应用，用于检测电网电压是否正常，如果不正常的话立即停止工作。

《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用，用于比较检测温度，调节R1的大小，就可以调节门限电压也就是调整了温度的设定。

原理很简单，请51hei读者自行分析.lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

四电压比较器LM339简介和9个典型应用例子摘要：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等......LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

设为首页加入收藏本站首页 | 文章中心 | 下载中心 | 网站产品 | 技术论坛 | 如何购买 | 定货系统 | 联系我们当前位置：首页 >> 文章中心 >> 四电压比较器LM339的8个典型应用例子四电压比较器LM339的8个典型应用例子作者:匿名来源:网上搜集浏览次数:224添加时间:2006-5-1 17:35:42 LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

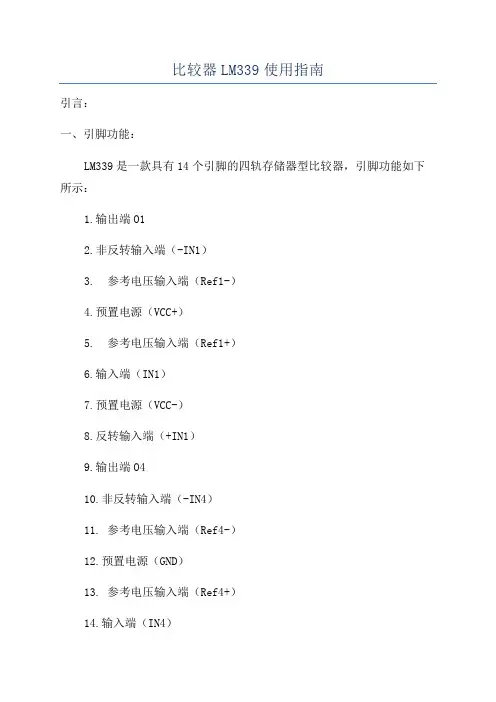

比较器LM339使用指南引言：一、引脚功能：LM339是一款具有14个引脚的四轨存储器型比较器，引脚功能如下所示：1.输出端O12.非反转输入端（-IN1）3. 参考电压输入端（Ref1-）4.预置电源（VCC+）5. 参考电压输入端（Ref1+）6.输入端（IN1）7.预置电源（VCC-）8.反转输入端（+IN1）9.输出端O410.非反转输入端（-IN4）11. 参考电压输入端（Ref4-）12.预置电源（GND）13. 参考电压输入端（Ref4+）14.输入端（IN4）二、应用电路：1.比较器模式：将LM339的参考电压输入引脚（Ref+，Ref-）分别连接到两个不同电压，将待比较电压输入引脚（IN，+IN）连接到待比较的电压源，输出引脚（O）即可得到判断结果。

2.门电路：通过适当连接LM339的参考电压输入引脚和输入引脚，可以实现多种常见的逻辑门电路，如与门、或门、非门等。

通过在输入电阻中引入外部电阻，还可以实现门电路的非常见功能。

3.断路器开关控制：通过在LM339的非反转输入端和参考电压输入端之间连接一个传感器，可以实现断路器开关的自动控制。

当传感器检测到异常情况时，LM339会输出一个高电平信号，触发断路器切断电源。

三、使用注意事项：1.电源电压选择：LM339的工作电源电压范围为2V至36V，应根据具体应用选择合适的电压。

2.输入电阻：LM339的输入电阻较高，一般在1MΩ以上，因此应尽量减小输入电阻的影响，以保证准确可靠的比较结果。

3.输出电流：LM339的输出电流较小，通常在6mA以下。

如果需要驱动较大负载，建议使用外部缓冲器或放大器来放大信号。

4.参考电压稳定度：LM339的参考电压比较灵敏，应保持参考电压的稳定性，避免因参考电压的漂移导致比较结果不准确。

5.工作温度范围：LM339适用于工业环境，工作温度范围为-40℃至+125℃。

在高温环境下使用，应注意散热和保护措施。

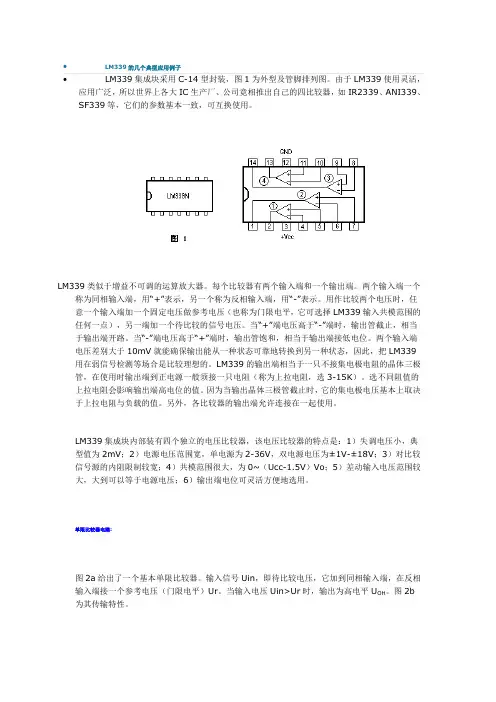

∙LM339的几个典型应用例子∙LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

单限比较器电路:图2a给出了一个基本单限比较器。

输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。

当输入电压Uin>Ur时，输出为高电平U OH。

lm339应用电路图LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：失调电压小，典型值为2mV；电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；对比较信号源的内阻限制较宽；共模范围很大，为0~（Ucc-1. 5V）Vo；差动输入电压范围较大，大到可以等于电源电压；输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。

当输入电压Uin>Ur时，输出为高电平UOH。

图2b为其传输特性。

四电压比较器电路LM3391．概述与特点LM339是一块由四个独立的精密电压比较器组成的电路，该电路具有低失调电压的特点，各比较器的失调电压不大于5Mv，可广泛应用于工业自动化和光机、电、一体化等领域。

其特点如下●工作电源电压范围宽；单电源2V~36V，双电源1V~18V●静态电流小：0.8mA(典型值)●低输入偏置电流：25nA(典型值)●低输入失调电压：2mV(典型值)●共模输入电压范围宽：0V~Vcc-1.5V●集电极开路输出，方便与TTL、CMOS逻辑相容●封装形式：DIP142. 功能框图与引脚说明2. 1功能框图2. 2 引脚说明引脚符号功能引脚符号功能1 OUT2输出2 8 IN3-反相输入32 OUT1输出1 9 IN3+同相输入33 V CC电源10 IN4-反相输入44 IN1-反相输入1 11 IN4+ 同相办入45 IN1+同相输入1 12 GND 地6 IN1-反相输入2 13 OUT4输出47 IN1+同相输入2 14 OUT3输出33.电特性3. 1极限参数除非另有规定Tamb= 25℃参数名称 符号 额定值 单位电源电压 V CC36/±18 V输入差模电压 V IDR±36 V输入共模电压 V ICR-0.3～VCC V功耗 P D625 mA 工作环境温度 T amb-40～85 ℃贮存温度 T stg-55～125 ℃ 3. 2 电特性除非另有规定Tamb = 25℃,VCC= 5V规范值参数名称符号测试条件最小典型最大单位图号静态电流I CCQ无负载0．8 2 mA 4.1 输入失调电压V IO V O=1.4V ±2 ±5mA 4.4 输入偏置电流I IB25 250 nA 4.2 输入失调电流I IO 5 50 nA 4.2 输入共模电压范围V ICR0 V CC-1.5 V 4.4 开环电压增益A V R L=15KOHM 200 V/mV响应时间T r R L=5.1KOHM 1.3 uS 4.6输出灌电流I SINK IN+=0V, IN-=1VV OL=1.5V6 16 mA 4.5输出饱和电压V OL IN+=0V, IN-=1VI SINK =3mV0.2 0.4 V 4.5输出漏电流I OS IN+=0V, IN-=1VVo =5V0.1 nA 4.34. 测试线路4.1静态电流测试线路 4.2输入偏置电流与失调电流测试线路4.3输出漏电流测试线路 4.4输入失调电压与输入共模电压测试线路4.5输出灌电流和饱和电压测试线路 4.6 响应时间测试线路5典线特性6. 线路与应用说明 6. 1 应用线路6. 1. 1驱动TTL电路6. 1. 2驱动CMOS电路6. 2 应用说明7．外型尺寸。

LM339 设计的迟滞比较器电路LM339 设计的迟滞比较器电路
迟滞比较器又可理解为加正反馈的单限比较器。

前面介绍的单限比较器，如果输入信号Uin 在门限值附近有微小的干扰，则输出电压就会产生相应的抖动（起伏）。

在电路中引入正反馈可以克服这一缺点。

图a 给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的比较器。

图b 为迟滞比较器的传输特性。

当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。

但随之而来的是分辨率降低。

因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。

迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。

除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。

如果需要将一个跳变点固定在某一个参考电压值上，可在正反馈电路中接入一个非线性元件，如晶体二极管，利用二极管的单向导电性，便可实现上述要求。

如图为其原理图。

LM339中文资料lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。

该电路的特点如下：工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源：±1～±18V；消耗电流小，Icc=1.3mA；输入失调电压小，V IO=±2mV；共模输入电压范围宽，Vic=0～Vcc-1.5V；输出与TTL，DTL，MOS，CMOS 等兼容；输出可以用开路集电极连接“或”门；采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14）内部结构图1/4 的内部电路图LM339引脚功能排列表：引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表：参数名称符号数值单位电源电压VCC ±18 或36 V差模输入电压VID ±36 V共模输入电压VI -0.3～VCC V功耗Pd 570 mW工作环境温度Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃电特性（除非特别说明，VCC=5.0V，Tamb=25℃）数名称符号测试条件最小典型最大单位输入失调电压VIO VCM=0 to VCC-1.5 VO(P)=1.4V,Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 VVCC = +5V, no load - 1.1 2.0 mA 静态电流ICCVCC = +30V, no load- 1.3 2.5 mA 电压增益AV VCC=15V, RL＞15kΩ-200 -V/mV 灌电流lsink Vi(-)＞1V, Vi(+)=0V, Vo(p)＜1.5V 6 16 -mA 输出漏电流IOLE Vi(-)=0V, Vi(+)=1V, VO=5V -0.1 -nA使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。

电压比较器LM339 及典型应用电压比较器能使探测信号电压和设定的基准电压比较，以获得控制电压去带动功能电路工作，实现自动检测和控制。

常用在家用电器、教学科研仪器、工业自动化控制等电路中，通过探头（传感器）以实现温度、亮度、湿度、电压（电流）、压力等的自动检测和控制，应用十分广泛。

本文介绍一种最常见的电压比较器LM339及其典型应用。

一、性能特点LM339集成电路采用双列直插14脚塑封结构，内部装有四个独立的电压比较器，共用一组电源。

外型管脚排列及内部电路如图1所示。

由于LM339性能优良、使用灵活、应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，尽管生产厂家不同，但它们的参数基本一致，可互换使用。

LM339集成电压比较器具有以下特点：（1）失调电压小，典型值为2mV；（2）电源电压范围宽很，单电源电压为2-36V，双电源电压为±1V-±18V；（3）对比较信号源的内阻限制较宽；（4）共模范围很大，为0 -（U CC-1.5V）V；（5）差动输入电压范围较大，大到可以等于电源电压；（6）输出端电位可灵活方便地设定；（7）内部含有四个电压比较器，能满足一般设计需要。

二、工作原理电压比较器类似于增益不可调的运算放大器。

它有两个输入端和一个输出端，一个输入端称为同相输入端，用“U+”表示，另一个称为反相输入端，用“U-”表示，如图2所示。

用作比较两个电压时，任意一个输入端加一个固定电压U r做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端是连接探头所获得的待比较的信号电压U IN。

当电压比较器“+”端电压高于“-”端时，内输出管截止，相当于输出端开路，在外接上拉电阻的情况下输出端U0为高电位。

当“-”端电压高于“+”端时，内输出管饱和，在外接上拉电阻的情况下输出端U0为低电位。

只要两个输入端电压差别大于10mV就能确保输出端能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合实现自动控制，是比较理想的。

LM339在电子电路中的基本应用LM339的基本应用就是在电子电路中作为电压比较器用于比较电路中两点间电压的高低。

1、反相电压比较器上图为LM339构成的反相电压比较器。

其工作电压为5V，图中的1N4723为稳压管，其稳压值为2V，在这里为LM339的同相输入端7脚提供一个稳定的参考电压。

在LM339反相输入端6脚的电压小于其7脚的参考电压（2V）时，LM339的输出端1脚输出为高电平（此时其内部输出级的三极管是截止的），LED指示灯不亮；当LM339反相输入端6脚的电压高于其7脚电压时，LM339内部输出级的三极管饱和导通，其输出端1脚变为低电平，LED点亮。

改变电路中的参考电压，可以使这个电压比较器在不同的电压下动作。

这个电路可以监测电瓶的充电电压，作为电瓶充电指示灯，当电瓶充满电时，LED点亮。

2、同相电压比较器同相电压比较器如上图所示。

该电路的参考电压接在LM339的反相输入端6脚，输入电压由同相输入端7脚输入。

在LM339的7脚电压小于6脚的参考电压时，1脚输出为低电平，LED点亮；当7脚电压高于6脚电压时，1脚输出变为高电平，LED熄灭。

这个电路可以用于监测电瓶的放电电压，当电瓶电压较高时，LED不亮，电瓶电压下降到某一值时，LED点亮，告知电瓶需要充电。

3、LM339构成的光控开关光控开关电路如上图所示。

白天光敏电阻阻值很小，LM339的6脚电压小于7脚的参考电压（2.5V），其输出端1脚为高电平，三极管VT截止，继电器不工作。

晚上光敏电阻阻值变得很大，导致LM339的6脚电压高压7脚的参考电压电压，输出端1脚输出变为低电平，VT导通，继电器得电，其常开触点闭合，接通照明灯电源。

四电压比较器LM339的常用方法四电压比较器LM339的常用方法LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

l、单限比较器电路图1a给出了一个基本单限比较器。

输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。

四电压比较器LM339的常用方法LM339是一种四电压比较器，常用于逻辑电路、信号处理和测量等领域。

它具有低功耗、高精度、快速响应和可靠性等特点，同时支持单电源运作。

本文将介绍LM339的常用方法。

1.基本比较器电路：LM339是一种开环比较器，它有四个独立的比较器，每个比较器都有一个非反相输入端（IN-）和一个反相输入端（IN+）。

基本比较器电路由一个电阻分压电路决定，可以将输入电压映射到比较电压。

当输入电压超过比较电压时，输出电平将翻转。

2.阈值电平偏置：在一些应用中，我们希望在一个中心电压附近进行比较。

为此，可以使用阈值电平偏置电路。

通过将一个电阻分压电路连接到非反相输入端，可以设置比较电压的阈值。

3.反馈电路：反馈电路可用于增加LM339的增益和稳定性。

一个常见的反馈电路是焊接电桥，它使用负反馈来提供精确的比较功能。

焊接电桥的输入电压通过一个电阻分压电路进行比较，通过负反馈调整电阻值来匹配所需的电压比较。

4.窗口比较器：窗口比较器是一种特殊的应用，可以同时比较两个不同的电压范围。

该应用通常用于电池管理、温度控制等。

窗口比较器可以通过将两个基本比较器连接在一起实现。

每个比较器负责限制输入电压的上下限，当输入电压超出所设置的范围时，相应的比较器输出将翻转。

5.电流传感：由于LM339的高精度和可靠性，它常用于电流传感应用。

通过将电阻与电流传感器连接在一起，可以将电流转换为电压，并通过LM339比较器输出电平来表示电流大小。

6.器件保护：为了确保LM339的正常工作，需要采取一些保护措施。

例如，可以在输入端添加电流限制电阻，用于限制输入电流的大小。

此外，还可以添加电源去耦电容来消除电压噪声和功率供应波动对性能的影响。

7.应用扩展：除了上述常见的应用方法之外，LM339还可以通过级联多个比较器来实现更复杂的功能。

例如，可以使用它们来实现数字模拟转换（ADC）或脉冲宽度调制（PWM）等功能。

总结：LM339是一种高性能的四电压比较器，常用于逻辑电路、信号处理和测量等领域。
