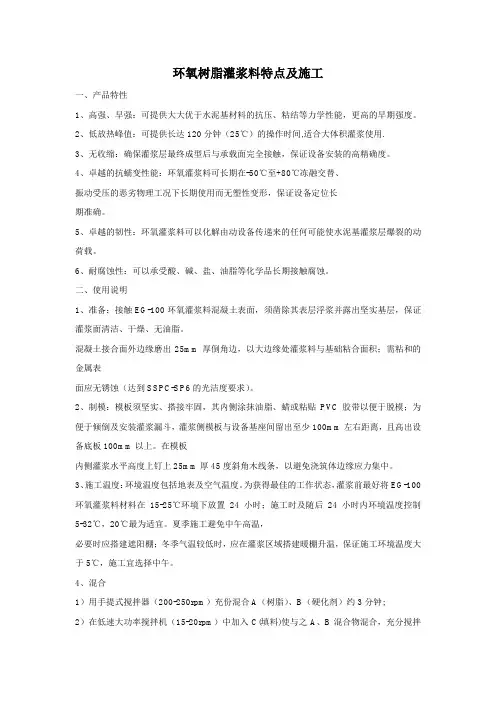

环氧树脂灌浆料特点及施工
一、产品特性
1、高强、早强：可提供大大优于水泥基材料的抗压、粘结等力学性能，更高的早期强度。
2、低放热峰值：可提供长达120分钟（25℃）的操作时间,适合大体积灌浆使用.
3、无收缩：确保灌浆层最终成型后与承载面完全接触，保证设备安装的高精确度。
4、卓越的抗蠕变性能：环氧灌浆料可长期在-50℃至+80℃冻融交替、
振动受压的恶劣物理工况下长期使用而无塑性变形，保证设备定位长
期准确。
5、卓越的韧性：环氧灌浆料可以化解由动设备传递来的任何可能使水泥基灌浆层爆裂的动荷载。
6、耐腐蚀性：可以承受酸、碱、盐、油脂等化学品长期接触腐蚀。
二、使用说明
1、准备：接触EG-100环氧灌浆料混凝土表面，须凿除其表层浮浆并露出坚实基层，保证灌浆面清洁、干燥、无油脂。
混凝土接合面外边缘磨出25mm厚倒角边，以大边缘处灌浆料与基础粘合面积；需粘和的金属表
面应无锈蚀（达到SSPC-SP6的光洁度要求）。
2、制模：模板须坚实、搭接牢固，其内侧涂抹油脂、蜡或粘贴PVC胶带以便于脱模；为便于倾倒及安装灌浆漏斗，灌浆侧模板与设备基座间留出至少100mm左右距离，且高出设备底板100mm以上。在模板
内侧灌浆水平高度上钉上25mm厚45度斜角木线条，以避免浇筑体边缘应力集中。
3、施工温度：环境温度包括地表及空气温度。为获得最佳的工作状态，灌浆前最好将EG-100环氧灌浆料材料在15-25℃环境下放置24小时；施工时及随后24小时内环境温度控制5-32℃，20℃最为适宜。夏季施工避免中午高温，
必要时应搭建遮阳棚；冬季气温较低时，应在灌浆区域搭建暖棚升温，保证施工环境温度大于5℃，施工宜选择中午。
4、混合
1）用手提式搅拌器（200-250rpm）充份混合A（树脂）、B（硬化剂）约3分钟;
2）在低速大功率搅拌机（15-20rpm）中加入C(填料)使与之A、B混合物混合，充分搅拌
至骨料全部浸润即完成，约需5-10分钟;
3）在气温较低时为了保证混合物的流淌性，可以适当减少C(填料)的用量（最多可减少1/2料）。
5、灌浆
1）灌浆应从一侧灌向另一侧；灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中；灌浆距离大于1.5m时，应使用高位漏斗法灌浆，利用重力压差原理辅助灌浆。灌浆工作必须连续尽快完成;
2）单次灌浆厚度控制在25mm至350mm间，灌浆区域超过1.8m×1.8m时需于灌浆区域设置伸缩缝预留条；单次螺栓孔灌浆深度可达1500mm。
6、检查密实：灌浆结束后，用铁锤敲击设备基板：发出叮叮声表明灌浆层密实，发出咚咚声表明灌浆层空鼓。
7、表面收光及拆模：灌浆后及在产品初凝前，为达到美观效果，可将暴露的表面用灰刀收光；终凝后，即可拆模．灌浆工具在施工结束后，可用清水或溶剂洗净。
8、施工安全：本品树脂部分为低毒性配方，但仍有轻微刺激性，使用时应避免吸入大量蒸汽或与皮肤长期接触；使用时注意佩带必要防护用品并保持环境通风，接触皮肤后应及时洗净，如溅入眼内应立即用大量清水冲洗。
环氧树脂三布五涂施工方案 1.编制依据 1.1.1. 工程招标文件，合同要求； 1.1. 2. 施工现场条件和实地勘察资料； 1.1.3.《建筑防腐蚀工程施工及验收规范》（GB50212-2002）； 1.1.4.《建筑工程质量检验评定标准》（GB50301-2001）； 1.1.5. 建筑行业现行国家及地方的各种规范及标准等技术规定。 2.工程概况 工程名称：新疆东方希望煅烧余热脱硫系统防腐工程 工程概况：根据现场实际观察，发现浓缩池有渗水现象，影响正常运行，存在安全隐患。 为彻底解决隐患，决定采用环氧树脂三布五涂玻璃钢工艺施工。 3.施工准备 3.1.质量目标 质量目标：合格。 3.2.安全目标 工程安全目标：无重大人身伤亡及中毒事故，杜绝死亡事故，一般事故频率小于6‰。 4.材料准备 4.1. WSR6101环氧树脂，玻璃纤维布，固化剂，增韧剂、稀释剂、石英粉。 4.1.1. 环氧树脂是指分子中含有两个或多个环氧基团的树脂的总称。它性能优越，机械强度高，粘结力大，收缩率小（约2%），对酸碱等化学介质具有一定的稳定性，不透水性能优良。并且常温下性能稳定，环保性能优良。使用时涂刷在水池内壁，干固后形成完整的高强度的膜状物质，从而起到水池防水防腐目的。 4.1.2.环氧树脂常以有机胺类、树脂类为固化剂。本工程根据环保需要，选用环氧树脂专用固化剂T31。
4.1.3.为降低环氧树脂的黏度，必须用二甲苯或丙酮稀释。 4.1.4.根据本工程施工的条件环氧树脂配比如下表： 。 1）每次的配制量应在1小时内用完。中途不得补加任何原料。 2）环氧树脂的施工环境温度以15—30℃为宜。 3）施工后的树脂在不低于15℃的环境中固化24小时。 4.2玻璃丝布 采用密度为10*10的中碱玻璃纤维布做加强层。 5.施工方案 5.1.施工条件 5.1.1.已有条件：检查已有的建筑物和已有的基层是否满足防腐材料的施工条件。
环氧树脂涂层地面施工方法 1、基层要求 1.1基层须是钢筋结构混凝土，标号不能低于C25。 1.2基层用磨光机抛光，平整度应达到±3mm/2m。 1.3基层黏结强度应大于1.5N/mm2。 1.4混凝土地面基层处理需要至少28 天时间养护。 1.5基层底下必须设有防潮层。 1.6基层含水率必须低于8%。 1.7将施工的基层表面应保持清洁，不允许有赃物或粒子存在。所有赃物如油剂脂肪、油脂状物、油漆残渣、化学物品、水藻与浮浆等须一律清除。 1.8所有裂缝和凹洞必须采用批准的材料修补。 2、基层准备 2.1使用无尘打磨处理法去除地面和墙面上黏结不牢固的表层和表面浮浆、油漆等污物，把原有基层抓毛。抓毛的主要作用是为基层与环氧砂浆层结合更加牢固。 2.2在已抓毛过的基层上安装上述地坪产品。 3、基层处理 3.1目的：清理混凝土地面，保证SEC 涂地板附着力强。 3.2材料：SEC 涂地板基层处理材。 3.3施工机械： 1）日本（LANAX）K30 型无尘打磨机一台 2）日本无尘手提式（LINAX）S-40 研磨机两台 3）德国（PERMA）集尘器一台 4）日本（LANAX）N-2 型吸尘器一台 5）钢质刮片、铲刀、专用清理工具（使用工具视地面情况而定）
4、施工方法： 4.1技术人员在进入现场前，须使用PT—90B 含水率测试仪确定地面含水量，达到8%±2 以下的施工标准后，方可进行以下程序。 4.2施工人员使用钢质刮片、铲刀、专用清理工具将原有素地浮沙、浮浆除去。 4.3确定局部落差较大处，使用日本(LANAX)F22 型无尘打磨机打磨凸起部分。 4.4使用日本(LANAX)K30 型无尘打磨机打磨全部地面，起砂严重区域必须打磨细致。 4.5使用日本无尘手提式(LINAX)S-40 研磨机打磨局部落差较大处。 4.6使用德国（PERMA）集尘器和日本（LANAX）N-2 型吸尘器将地面及边角吸尘干净。 4.7检查混凝土质量情况，如有裂缝并超过1.00mm 的，使用地缝切割机或手提研磨机切割地缝，切割后的地缝的宽度及深度要不小于6.0mm，使用吸尘器清理被切割地缝内的灰尘。 4.8使用基层修补材料修补地面较大的凹窝和切割的地缝。3- 5.注意事项：要求混凝土的含水量应小于8%，以保证SEC 环氧树脂地板与混凝土结合强度。 4.9第一道底漆施工 4.9.1目的 使用黏度较稀的环氧树脂底漆封闭素地，渗透混凝土基层1-3mm确保SEC 地板与混凝土结合。 4.9.2材料：SEC 三组分单色环氧底漆（黏度：涂4 杯.25℃，S.50 -80），厚度：0.1mm4-4. 4.9.3施工工具： 1）便携式搅拌器。
CGM高强无收缩灌浆料施工技术方法 中冶集团建筑研究总院 北京冶建新技术公司 2003年5月编制
第一章总则 第1条为正确使用CGM高强无收缩灌浆料，使之在施工、养护及使用中达到最佳的效果，确保工程质量，提高工效和加快速度，特制定本施工技术方法。 第2条在CGM高强无收缩灌浆料的施工过程中，除应符合本施工技术方法的规定外，尚应符合现行《混凝土结构工程施工及验收规范》（GB50204）、《混凝土结构设计规范》（GBJ10）、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。 第二章名词、术语 第3条 CGM高强无收缩灌浆料 CGM高强无收缩灌浆料是以高强度材料作为骨料，以水泥作为接合剂，辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水，搅拌均匀后即可使用。第4条自重法 自重法是在CGM高强无收缩灌浆料施工中，利用该材料流动性好的特点，在灌浆范围自由流动，满足灌浆要求的方法。 第5条高位漏斗法 高位漏斗法是在CGM高强无收缩灌浆料施工中，仅靠CGM高强无收缩灌浆料的流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。 第6条压力灌浆法 压力灌浆法是在CGM高强无收缩灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。 第三章一般规定 第7条下列混凝土工程使用CGM高强无收缩灌浆料时，应符合本施工技术方法的规定：地脚螺栓锚固、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造。 第8条 CGM高强无收缩灌浆料的适用温度规定为–100℃～600℃。 第9条 CGM高强无收缩灌浆料的施工温度规定为–10℃～40℃，否则应采取相应措施。 第四章施工准备 第10条 CGM高强无收缩灌浆料施工前，应准备搅拌机具、灌浆设备模板及养护物品。 10.1 搅拌机具 10.1.1 机械搅拌：强制式混凝土搅拌机或砂浆搅拌机； 10.1.2 人工搅拌：搅拌槽及铁铲若干； 10.1.3 水桶、手推车、台称若干。
山西禹王煤炭气化有限公司硫胺地面防腐工程施工方案 河南省新恒防腐建筑安装有限公司 第一章工程概况
一、建设单位:山西禹王煤炭气化有限公司 二、编制依据:1、现场施工条件； 2、国家现行相关施工及验收规范； 3、建设单位要求的现场施工范围。 三、下列现行中华人民共和国以及省自治区、直辖市或行业的工程建设标准、规范。 1)、建筑防腐蚀工程施工及验收规范 GB50212－2002(1) 2)、工业设备、管道防腐蚀工程施工及验收规范 HGJ 229-1991 3）、建筑施工安全检查标准（JGJ59-99） 4)、建筑机械使用安全技术规程（JGJ33-2001） 5)、施工现场临时用电安全技术规范（JGJ46-88） 6)、现行有效的国家建筑材料标准。 四、工程概况: 1、本工程为山西禹王煤炭气化有限公司硫胺地面防腐花岗岩。 本工程主要位于厂区，施工区域相对于较集中，在建设单位同意情况下可采取封闭施工有利于本工程的现场施工及安全管理。 2、施工范围:本工程施工总面积约800-1000平方防腐花岗岩板。 3、主要材料材质及产地: a、防腐花岗岩:本工程用防腐花岗岩均甲方提供。 防腐衬里等。 b、粘贴材料:采用环氧树脂胶泥粘贴结合层9mm厚、挤缝宽10mm花岗岩板粘贴结合层7mm厚、挤缝8mm。 c、按设计要求采用环氧树脂、花岗岩面层特种防腐蚀材料，技术要求高、工艺复杂。 4、工期:根据本工程特点及工程量，我公司经仔细分析和计划，认为本工程
施工内容虽然比较单一，但工程量比较大,障碍物比较多,基层清理难度比较大,我公司综合考虑自身实力、建设单位清障进度,我公司可以保证在甲方提供施工条件允许开工之日起22天内完成（或按甲方要求）本工程施工，并达到一次验收合格标准。 第二章施工技术专项方案
环氧树脂自流平地面施工工艺 一、施工准备 1、材料准备 1.1主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。 表1 环氧树脂地流平涂料的技术指标 试验项目技术指标 涂料状态均匀无硬块 涂膜外观平整光滑 干燥时间表干（25℃）≤4 h 实干（25℃）≤24 h 耐磨性(750g/500r），g ≤0.04 附着力（级）≤1 硬度（摆杆法）≥0.6 对比率≥0.87 光泽度（％）≥30 耐冲击性40Kgcm无裂纹、皱纹及剥落现象 耐水性96h无异常 耐碱性（10％NaOH）96h无异常 耐盐水性（10％NaCl）96h无异常 1.2储运与贮存： 密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12个月。 2、机具准备： 2.1漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 2.2施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。 3、基层处理： 3.1施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 新浇混凝土不得少于4周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 3.2含水率测定 含水率的测定有以下几种方法： 1）塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应≤46.8g/m2。
Different positions have their own specific rules of doing things, in order to make the work achieve the expected goal according to the plan and requirements. CGM灌浆料施工技术方法 正式版
CGM灌浆料施工技术方法正式版 下载提示：此管理规范资料适用于团体或社会组织中，需共同遵守的办事规程或行动准则并要求其成员共同遵守，不同的行业不同的部门不同的岗位都有其具体的做事规则，目的是使各项工作按计划按要求达到预计目标。文档可以直接使用，也可根据实际需要修订后使用。 CGM灌浆料的施工技术方法 第一章总则 第1条为了正确使用CGM高强无收缩灌浆料，确保工程质量，提高工效和加快进度，特制定本施工技术方法。 第2条 CGM高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定，尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。
第二章名词、术语 第3条 CGM高强无收缩灌浆料，是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水，搅拌均匀后即可使用。以下简称CGM灌浆料 第4条自重法，是在CGM灌浆料施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。 第5条高位漏斗法，是在CGM灌浆料施工中，仅靠其流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。 第6条压力灌浆法，是在CGM灌浆料
环氧树脂玻璃钢防腐地坪施工方案 一、本产品适用范围及特点 A、适用范围:制药厂、发电厂、金属厂、食品厂、电镀厂、电路板厂、化学品厂、 废水处理池、腐蚀性溶液储存池、铝氧池、游泳池、金属槽、储存化学品池等。 B、产品特性:有玻璃纤维、抗张性加强、抗龟裂、防漏水、抗撞击、增强涂膜韧 性、防霉、耐腐蚀、无异味、安全。 二、施工前准备 对水泥地坪基面进行彻底打磨处理（真空吸尘，属无尘打磨），去除浮浆和不结实的混凝土表层，以保证经久耐用，同时提高了基面的平整度，进行涂层施 工后外观更显漂亮。这对环氧涂层的外观和耐用牢度起关键作用。（混凝土需做 好防水处理） 三、渗透层施工：确认混凝土刨平，无残渣、污迹，再检查： A、地面含水率低于8%； B、空气相对湿度低于85%； C、地面再检出不结实部分应去除，然后修补平整； D、地面空鼓的地方应先切割，再用环氧砂浆补平。渗透树脂渗入混凝土基层，固化后加固混凝土，并能使上下结合坚固。 四、铺贴玻纤布 A、施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区； B、依照比例将主剂及固化剂充分搅拌均匀； C、紧接着铺展玻纤布。有皱折空鼓处拉抹平整，搭接5m以上。 D、混合后的材料应在规定使用时间内涂布完毕，并注意前后组材料的衔接； E 、工期间及养护时间内管制人员进出，如施工时温度在10-15度时，养护时间为 24-48小时。 五、第二道玻纤布铺贴 A、施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区； B、依照比例将主剂及固化剂充分搅拌均匀； C、搅拌均匀的材料需尽快送到施工区域内，依照施工程序施工；
D、涂布中涂材料时，采用刮刀等工具，将材料均匀涂布； E、第二道玻布与第一道呈现同效铺贴，当心产生空鼓，搭接至少五公分以上； F、混合后的材料应在规定使用时间内涂布完毕，并注意前后组材料的衔接； G、施工期间及养护时间内管制人员进出，如施工时温度在10-15度时，养护时间为24-48小时。 六、中涂层的施工： A、施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区； B、依照比例将主剂及固化剂充分搅拌均匀； C、材料混合后，依正确比例将石英砂缓慢加入，并搅拌均匀； D、拌均匀的材料需尽快送到施工区域内，依照施工程序施工； E、涂材料时，采用刮刀等工具，将材料均匀涂布； F、施工涂布时应尽量减少施工结合缝； G、混合后的材料应在规定使用时间内涂布完毕，并注意前后组材料的衔接； H、施工中发现杂质应立即清除； I、施工期间及养护时间内管制人员进出，如施工时温度在10-15度时，养护时间 为24-48小时。 七、面涂层的施工： A、施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区； B、依照比例将主剂及固化剂充分搅拌均匀； C、搅拌均匀的材料需尽快送到施工区域内，依照施工程序施工； D、涂布面涂材料时，采用专用滚筒等工具，将材料均匀涂布； E、施工涂布时应尽量减少施工结合缝； F、混合后材料应在规定使用时间内涂布完毕，并注意前后组材料的衔接； G、施工中发现杂质应立即清除； H、施工期间及养护时间内管制人员进出，如施工时温度在10-15度时，养护时间 为24-48小时；
环氧树脂地坪漆施工方法及标准 一、地面表层的处理 1、新竣工的工业地坪必须经过一定的养护后方可施工,约28天。 2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。 3、彻底清除表面的油污,用克油王清洗剂处理。 4、清除积水,并使潮处彻底干燥。 5、表面的清洁需用无尘清扫机及大型吸尘器来完成。 6、平整的表面允许空隙为2~2.5mm,含水量在6%以下,PH值6~80。 7、地坪表面的打毛,需用无尘打磨机来完成,并用吸尘器彻底清洁。 8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮,实干后,打磨吸尘。 二、涂饰封闭涂料 1、在处理清洁、平整的砼表面,采用高压无气喷涂或辊涂,环氧封闭底涂料一道。 2、环氧封闭漆有很强的渗透性,在涂刷底漆时应加入一定量的稀释剂,使稀释后的底漆能渗入基层内部,增强涂层和基层的附着力,其涂布必须连续,不得间断,涂布量以表面刚好饱和为准。 3、局部漏涂可用刷子补涂,表面多余的底漆必须在下道工序施工前打磨处理好。 三、批刮批刮料
1、在实干(25℃,约4小时)以后的底漆表面采用两道批刮腻子的方法,以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能,并调整地面平整度。 2、用100~200目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均匀、刮平,此道主要用于增强地面的耐磨及抗压性能。 3、用砂袋式无尘滚动磨砂机打磨第1道腻子,并吸尘清洁。 4、用200—270目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均 匀、刮平,此道主要用于增强地面的耐磨及平整度。 5、用砂袋式无尘滚动磨砂机打磨第2道腻子,并吸尘清洁。 6、两道腻子实干以后,如有麻面、裂缝处应先进行修补,然后用平板砂光机进行打磨,使其平整,并吸尘清洁。 7、石英砂使用目数由现场工程师根据地面具体情况确定。 四、涂饰地坪中间层 1、在打磨、清洁后的腻子表面上(20℃,24小时)用环氧地坪涂料涂饰中间层,涂饰方法可用刷涂、批刮、高压无空气喷涂,大面积施工以高压无空气喷涂为最佳,喷涂压力为20~25Mpa。 2、此遍可使地面更趋于平整,更便于发现地面仍存在的缺陷,以便下一面层施工找平。 3、此遍还方便甲方对设备安装等的安排。 五、涂饰地坪面层
环氧树脂防腐涂料 张金欣 摘要: 本文介绍了防腐涂料的概念以及其种类，防腐涂料一般分为常规防腐涂料和重防腐涂料，本文重点介绍了环氧树脂防腐涂料，另外还介绍了环氧树脂的结构改性、防腐涂料的涂装的施工以及国内的防腐涂料的应用领域等。 关键词: 防腐材料，环氧树脂，改性，涂装施工，应用领域。 Epoxy resin anticorrosive coatings Zhangjinxin Abstract: This paper introduces the concept of the anticorrosion coating and its sort, anti-corrosion coatings are generally classified into conventional anti-corrosion coatings and heavy anti-corrosion coatings, this paper introduces the epoxy resin coatings, and also introduces the structure of the epoxy resin modified, the anticorrosion coating of painting as well as the domestic construction of anti-corrosion coatings applied field. Key words: Anticorrosion material, epoxy resin, modification, coating construction, application field. 1 引言 环氧树脂是平均每个分子含有两个或两个以上环氧基的热固性树脂。环氧树脂以其已于加工成型、固化物性质优异等特点而被广泛应用，通过环氧结构改性、橡胶改性、填充无机材料、膨胀单体改性等高性能化后可以制成防腐涂料，环氧树脂涂料有优良的物理机械性能，最突出的是它对金属的附着力强、固化收缩率低；另外，它的耐化学药品性和耐油性也很好，特别是耐酸碱性非常好。环氧树脂涂料
二次灌浆工程施工方案 1. 主要施工工艺流程 一个独立的灌浆区域的灌浆作业应连续，材料、人力都要有足够的准备，除管理人员坚守岗位外，施工人员应稍有富余，以便应付突发事件。灌浆配合比应使用重量比，尽量使用搅拌机搅拌，条件不允许时也可使用人工搅拌，但一定注意要搅拌均匀。灌浆一旦开始，就要保证连续进行。除严格遵循西卡产品技术说明书做法外，基本工艺还需遵循下述做法。 1基本施工流程 基础与设备基座的清理→灌浆接触面的湿润→支设模板→灌浆料搅拌、灌浆→养护→拆模清理 2清理 按图纸设计要求需灌浆部分在安装前要凿掉20mm后混凝土，标高由原混凝土面13.54m凿至13.52m，并在此标高处将螺栓套管切割掉，待设备就位后灌无收缩高强度灌浆料。灌浆前要对混凝土表面进行清理，用棉纱、破布、空压机、压力水等去除汽机台板（设备基座底板）表面的油脂、松散材料和灰尘，不得留有松动的碎石、浮浆、浮灰、油污等。 3灌浆接触面的湿润 由于汽机基座厚度、面积等均较大，灌浆前24小时内对灌浆部位进行浇水湿润，注意应将砼接触面湿透，并在灌浆前对沟槽、凹槽内的积水吸干，在二次灌浆前基础表面及螺栓孔内不得有积水。 4支设模板 因灌浆料流动性较大，因此模板支设要牢固，所有模板之间缝隙，模板和砼之间的缝隙必须进行密封，避免浆液露出，模板上口应高出灌浆面100㎜。 汽机基座内侧模板，由于汽机安装后已无施工操作面，因此，安装前应预先支设模板，根据设计图纸要求，模板采用250mm宽，3mm厚钢板与已经预留的预埋件T1010A焊接。保证挡板与原混凝土构件接触面严密。但在灌浆前应检查钢板是否已遭破坏，如破坏，应尽量恢复密致。 模板应提前加工完成，灌浆高度50～100㎜时，可使用木方将周围模板连成
(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：） 施工方案 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日
环氧树脂玻璃钢防腐地坪施工方案 一、本产品适用范围及特点 A、适用范围:制药厂、发电厂、金属厂、食品厂、电镀厂、电路板厂、化学品厂、 废水处理池、腐蚀性溶液储存池、铝氧池、游泳池、金属槽、储存化学品池等。 B、产品特性:有玻璃纤维、抗张性加强、抗龟裂、防漏水、抗撞击、增强涂膜韧 性、防霉、耐腐蚀、无异味、安全。 二、施工前准备 对水泥地坪基面进行彻底打磨处理（真空吸尘，属无尘打磨），去除浮浆和不结实的混凝土表层，以保证经久耐用，同时提高了基面的平整度，进行涂层施 工后外观更显漂亮。这对环氧涂层的外观和耐用牢度起关键作用。（混凝土需做 好防水处理） 三、渗透层施工：确认混凝土刨平，无残渣、污迹，再检查： A、地面含水率低于8%； B、空气相对湿度低于85%； C、地面再检出不结实部分应去除，然后修补平整； D、地面空鼓的地方应先切割，再用环氧砂浆补平。渗透树脂渗入混凝土基层，固化后加固混凝土，并能使上下结合坚固。 四、铺贴玻纤布 A、施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区； B、依照比例将主剂及固化剂充分搅拌均匀； C、紧接着铺展玻纤布。有皱折空鼓处拉抹平整，搭接5m以上。 D、混合后的材料应在规定使用时间内涂布完毕，并注意前后组材料的衔接； E 、工期间及养护时间内管制人员进出，如施工时温度在10-15度时，养护时间为 24-48小时。 五、第二道玻纤布铺贴 A、施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区； B、依照比例将主剂及固化剂充分搅拌均匀； C、搅拌均匀的材料需尽快送到施工区域内，依照施工程序施工；
表C2-1 工程名称交底日期2017年7月20日 施工单位分项工程名称装配式结构 交底提要钢筋套筒灌浆施工技术交底 交底内容： 1、主要材料 超高强无收缩钢筋连接灌浆料：本工程灌浆套筒连接用灌浆料采用上海利物宝建筑科技有限公司生产的灌浆料，与灌浆套筒为同一厂家，满足使用及强度要求。特点：1）高强、早强；2）高流态、微膨胀；3）无毒、无害；4）流动度高，可操作时间长，不泌水；5）对水质、周围环境无污染，对钢筋无锈蚀，耐久性好。 密封砂浆:墙体长度大于1.5米时坐浆分仓专用； 2、主要机具 灌浆机、灌浆枪、抹子、锤花、手提变速搅拌机、搅料桶、电子称、量筒、截锥圆模、小水桶、橡胶塞等。 3、作业条件 3.1技术准备 1）在预制墙板灌浆施工之前对操作人员进行培训，通过培训增强操作人员对灌浆质量重要性的意识，明确该操作行为的一次性，且不可逆的特点，从思想上重视其所从事的灌浆操作； 2）首次灌浆作业前，择有代表性的部位进行试制作、试灌浆；通过施工人员灌浆作业的模拟操作培训，规范灌浆作业操作流程，熟练掌握灌浆操作要领及其控制要点； 3）灌浆前，由项目技术人员依据预制构件专项方案及有关规程、施工工艺标准编写灌浆施工技术交底，并组织专门会议现场对灌浆班组进行详细交底； 4）灌浆过程由项目管理人员全程监控，留存影像资料及相关记录； 5）已邀请设计院及灌浆料厂家相关人员对灌浆全程进行技术指导； 6）对所有施工人员进行三级安全教育，并经考试合格后方可上岗操作。 3.2现场准备 1）钢筋套筒比主体结构晚1-2层即可开始灌浆施工，严禁晚于主体结构超过两层以上方才注浆，避免对结构安全造成影响。 2）墙板吊装分仓前，根据墙边线，混凝土工对墙体根部剔除、凿毛处理，直至漏出混凝土石子，最后将施工缝位置松动石子及混凝土渣子清除并用水冲洗干净，确保构件与灌浆料接触面干净，
环氧树脂地坪施工要求及方法 基材要求 1?一层或地下室在浇筑混凝土地面之前应做防水层 2?地面结构强度在C25以上 3?地面平坦 4. 混凝土地面要充分干燥、含水率在8%以下 施工方法 一.基材处理 1?清理基材表面杂物、灰尘、油污、金属等 2?用吸尘打磨机进行整体表面粗造化处理 3. 清除松动、空壳基材表层 二.底涂施工 1. 认真做好各项安全措施 2. 确认基材面积、材料型号、材料用量及施工方法 3. 底涂A+B按配比配料搅匀、滚涂或刮涂于基材表面，常温固化6?20小时后可进行中涂施工。（如底涂完全被基材吸收可再涂刮一遍） 三.中涂施工 1. 检查涂完底涂的基材有无坑洼、如有可用中涂加石英砂搅匀进行修补 2. 按配比称量中涂A+B+石英砂搅拌均匀、用相应厚度尺寸的锯齿镘刀披刮，常温固化12小时以后可进行打磨 吸尘工序。 四.批涂施工 1. 中涂打磨吸尘完后，用面层同色中涂或同色平涂加石英粉、滑石粉搅匀披刮 2. 如一遍披刮不够理想、可用吸尘打磨机装上细砂盘打磨后再披刮一遍，直到披刮表层平坦无痕。 五.面层施工 1. 面层一般分为平涂（薄涂）和面涂（自流平）两种涂层 2. 平涂施工主要以滚涂和喷涂两种方法，尤其滚涂要用十字交叉方式涂刷，以便减少滚涂痕迹；根据需要再滚 涂和喷涂一遍、可获得良好的表面效果，常温固化24小时后可上人行走、7天后可进入机械设备。 3. 面涂施工分为镘涂和喷涂两种方法，镘涂要用相应厚度尺寸的锯齿镘刀刮涂，锯齿镘刀可控制厚度和有助于消泡；面涂施工期间要尽可能缩小使用期及交接缝时间，避免产生色差及影响表面效果；面涂最佳施工、固化温度20C?30C，常温固化48小时后可上人行走、7天后可进入机械设备。 地坪养护 1. 新环氧地坪要有足够的养护期，让其充分固化完全、才能获得良好的冲击性和机械性。 2. 低于常温25 C时，养护期应适当延长。 3. 要用柔软工具清理卫生 4. 地面如撒漏化学物质应立即用水冲洗、擦拭干净 5. 地坪如有损伤、可局部修补
高强无收缩灌浆料施工技术方法 施工前的准备 CGM灌浆料施工前应准备 ■机械搅拌：混凝土搅拌机或砂浆搅拌机； ■人工搅拌：搅拌槽及铁铲若干； ■水桶若干； ■台秤若干； ■高位漏斗、灌浆管及管接头； ■流槽； ■灌浆助推器（尺寸可视现场情况而定，见图1） ■模板(钢模、木模); ■草袋、岩棉被等; ■棉纱; ■胶带; ■图1 灌浆助推器形式 第五章CGM灌浆料的拌和 ■CGM灌浆料拌和时，加水量应按随货提供的产品合格证上的推荐用水量加入，搅拌均匀即可使用。对于地脚螺栓锚固和栽埋钢筋，用水量可根据工程实际情况适当减少。拌和用水应采用饮 用水，使用其它水源时，应符合现行《混凝土拌和用水标准》(JGJ63)的规定。 ■CGM灌浆料的拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式，搅拌时间一般为1~2 分钟。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。 ■搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。 ■每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 ■冬期施工CGM灌浆料及拌和水应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。当环境温度低于5℃时按冬期施工要求操作： 1 )灌浆前采取措施预热基础表面，使其温度保持在10℃以上，并清除积水； 2 )采用60℃左右的温水拌和灌浆材料，浆体的入模温度在10℃以上。 3 )受冻前，灌浆料抗压强度不得低于5MPa。冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。 ■现场使用时，严禁在CGM灌浆料中掺入任何外加剂、外掺料。 第六章地脚螺栓锚固及钢筋栽埋 ■螺栓锚固及栽埋钢筋的埋设深度应满足设计规范的要求。推荐埋设深度：≥15d (d:螺栓直径 ) ■施工准备 1．采用CGM灌浆料进行地脚螺栓锚固和栽埋钢筋，其工艺应符合附录B的要求。 2．地脚螺栓成孔时，基础混凝土强度不得小于20MPa，螺栓孔的水平偏差不得大于2mm,垂直度偏差不得大于1％。 3．地脚螺栓的油污和铁锈必须清除干净。 4．成孔后，应除去孔内杂物、检测孔的深度，并用水充分湿润孔壁。灌浆前应清除孔内积水 。 5．螺栓插入后应校正其水平位置及顶部的高度，并予以固定。 ■CGM灌浆料锚固地脚螺栓时，应符合下列要求。 1．将拌和好的CGM灌浆料灌入螺栓孔中，灌浆过程中严禁震捣、插捣。灌浆结束后不得调整螺
环氧树脂防腐施工技术要求 一、主要工具与材料 二、防腐施工具体操作流程 1、池壁基层表面的处理 ①池壁表层松质物如木屑、胶带等必须铲除、清理干净； ②表层凸出物必须清除、打磨至平面以内，特别是金属物（如钢筋头、铁钉等）、模板； ③预埋管子周围及施工连接缝须特别注意，清理缝内一切垃圾； ④对池壁大小洞眼进行批填，做到批平、批实，不得污染洞口周边环境（≧2mm 以上的洞眼）：801建筑胶水拌Ⅰ型硅酸盐水泥； ⑤待完全干燥后（干透）刷第一层树脂； 2、第一层树脂施工 ①施工前检查基层的干燥度； ②施工表面重新用批刀或刮刀清铲一边； ③配树脂：稀释剂——1：1（即稀释100%，根据温度、湿度的情况允许±20%幅度，与温度成反比，与湿度成正比）； ④充分搅拌均匀； ⑤配树脂：固化剂——1：0.25～0.3（即加固化剂25%～30%范围以内，具体根据施工温度、湿度的情况，与温度成反比，与湿度成正比）；
⑥充分搅拌均匀后立即刷涂； ⑦注意刷涂的均匀性和毛细孔的渗透情况，要确保大小毛细孔内树脂都吸收进去； ⑧刷涂时要注意和防止气泡的产生（不能间歇性来回倒刷，容易产生气泡）； ⑨如果施工中发现树脂（指的是当批次的加固化剂充分搅拌均匀后开始刷——该批刷完前阶段）内的气泡较多，说明很可能固化剂加的比例偏高； ⑩须特别注意施工安全：a稀释剂极具易燃、易爆性，要远离火源，低温阴暗封闭保存；b注意空气的流动，特别是较深较封闭的环境；c注意安全用电；d 注意工地其他安全； 3、第二层树脂施工 ①施工前检查第一层树脂表面的干燥度，如室内外温差大，一般容易在表面形成积水，湿度会比较大，须确保表面干燥； ②与第一层树脂施工完间隔24h后开始 ③检查表面气泡情况和完整情况，如有，须铲除； ④配树脂：稀释剂——1：0.1～0.3（一般稀释10～30%即可，原则上是在保证施工方便的情况下稀释剂↓）； ⑤充分搅拌均匀； ⑥配树脂：固化剂——1：0.25～0.3（即加固化剂25%～30%范围以内，具体根据施工温度、湿度的情况，与温度成反比，与湿度成正比，另还与稀释剂相关，成正比）； ⑦充分搅拌均匀后立即刷涂； 4、剩余工序与注意事项 ①第三、第四等后几层的树脂施工方法和程序基本按照第二层树脂施工进行操作； ②需要贴玻璃布的，直接粘平后再按第二层树脂施工程序进行刷一遍（即每贴一层布需前后各涂一层树脂）； ③预埋管子周围至少20cm直径范围须贴玻璃布； ④施工连接缝须贴玻璃布； ⑤施工中发现的异常情况须及时反映；
环氧树脂地坪施工工法1.前言 环氧树脂地坪涂料是用于工业厂房的地坪涂料。其基料为环氧树脂，整体无缝、平整亮丽、可达镜面效果、附着力强、柔韧性好、耐酸碱、防腐蚀、坚韧、耐磨、耐冲击；更加便于清洁、维护方便、造价低廉且施工快捷，使工作环境更加洁净，使用年限更加长久等优良特性。 环氧树脂地坪涂料种类较多，常用的主要有环氧无溶剂自流平地坪漆系列、环氧无溶剂平涂地坪漆系列、环氧防静电地坪漆系列、环氧彩砂地坪漆系列、环氧磨石地坪漆系列、环氧防滑地坪漆系列、环氧水性地坪漆系列、环氧聚氨酯地坪系列（图层结构剖面图、特别适用的范围附后）等等，目前变电所常用的环氧无溶剂自流平地坪和平涂地坪漆，本文主要对上述两种环氧地坪的工法进行介绍。 2.工法特点 环氧树脂地坪在建筑物、构筑物地面基层施工结束后，根据建筑物的使用性质，选择合适的环氧地坪的种类，按规定进行施工。 3.适用范围 适用于变电站主控制楼门厅、办公区、电缆层地面，配电装置室地面、踢脚线，以及台阶踏步等面层，省电力公司变电站装饰装修典型设计图册中有相关的规定。 4.作业材料与设备 基面处理设备 磨削机：装配金刚研磨刀，用于混凝土、水磨石、硬化耐磨地面、大理石等基材表面打磨处理。
便携式磨削机：用于小面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面或边角部位打磨处理，亦可用于去除小面积的旧漆和油污层。 铣刨机：用于铣刨去除旧漆层、油污层等。 抛丸设备：用于大面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面抛丸处理。 吸尘器：去除地面灰尘。 涂装用具 锯齿镘刀、钉鞋、钉子辊筒：锯齿镘刀用于镘涂自流平地坪涂料，然后用钉子辊筒辊压以释出膜内空气，对于局部涂装缺陷可在涂膜表干前穿钉鞋前往修复。 平底刮板：用于刮涂底漆、砂浆、腻子等稠厚地坪涂料，适合于紧贴地面刮涂。 辊筒与漆刷：质量优异、不掉毛的辊筒和刷子方能获得良好的外观，通常短毛辊筒具有更好的操作性。 无空气喷涂机：用于喷涂施工地坪面漆，效率高，易获得良好的装饰效果，易控制涂料耗量；须根据涂料粘度及使用期选择喷泵和喷咀，以获得适合的流体压力和流量。通常电驱动或内燃机驱动的高压无气喷涂机因其良好的便携性而得到广泛应用。 空气喷涂设备：包括空气压缩机和空气喷枪，可用于喷涂施工低粘度的地坪涂料。 砂浆搅拌机、铺料器与抹光机：用于施工厚层(≥3mm)树脂砂浆，将搅拌均匀的树脂砂浆用铺料器摊铺于地板上，采用抹光机抹平。 中涂打磨设备
南京特恒建材科技有限公司强度是60的高强灌浆料有没有材料检测报告？H60灌浆料如何才算到达标准应该如何评定？下面为大家简单介绍高强无收缩灌浆料施工使用方法，一起来看看吧~ 1、基础处理：清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h应吸干积水。 2、确定灌浆方式：根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间;若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。 3、支模：根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板须支设严密、稳固，以防松动、漏浆。 4、灌浆料的搅拌：按产品合格证上推荐的水料比确定加水量，拌和用水应
南京特恒建材科技有限公司 采用饮用水，水温以5～40为宜，可采用机械或人工搅拌。采用机械搅拌时搅拌时间一般为1～2分钟。采用人工搅拌时宜先加入2/3的用水量搅拌2分钟其后加入剩余用水量继续搅拌至均匀。 5、灌浆灌浆施工时应符合下列要求： 1)浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。 2)灌浆开始后，须连续进行，不能间断，并应尽可能缩短灌浆时间。 3)在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。 4)每次灌浆层厚度不宜超过100mm。 5)较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。 6)灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。 7)对灌浆层厚度大于1000mm大体积的设备基础灌浆时可在搅拌灌浆料时按总量比1：1加入0.5mm石子但需经试验确定其可灌性是否能达到要求。 8)设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。 9)在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。 10)模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。 11)灌浆中如出现跑浆现象，应及时处理。 12)当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。 H60灌浆料多少钱？在此建议大家还是直接和厂家联系比较好。南京特恒建材科技有限公司https://www.doczj.com/doc/3e17693614.html,/index.aspx是中国建筑材料科学研
目录 目录 ............................................. 错误!未指定书签。1工程概况........................................ 错误!未指定书签。 1.1工程特点................................................................................................................... 错误!未指定书签。 1.2技术特性................................................................................................................... 错误!未指定书签。 1.3工程量统计............................................................................................................... 错误!未指定书签。 1.4施工工期................................................................................................................... 错误!未指定书签。2编制依据........................................ 错误!未指定书签。3作业前的条件和准备.............................. 错误!未指定书签。 3.1技术准备................................................................................................................... 错误!未指定书签。 3.2作业人员................................................................................................................... 错误!未指定书签。 3.3作业工机具............................................................................................................... 错误!未指定书签。 3.4安全器具................................................................................................................... 错误!未指定书签。4作业程序和方法.................................. 错误!未指定书签。 4.1施工工艺流程........................................................................................................... 错误!未指定书签。 4.2施工方法和要求....................................................................................................... 错误!未指定书签。 4.3施工注意事项........................................................................................................... 错误!未指定书签。5受限空间施工安全措施............................ 错误!未指定书签。6保证工期的措施.................................. 错误!未指定书签。7技术经济分析.................................... 错误!未指定书签。8质量要求........................................ 错误!未指定书签。 8.1质量目标................................................................................................................... 错误!未指定书签。 8.2质量保证措施........................................................................................................... 错误!未指定书签。 8.3质量标准及要求....................................................................................................... 错误!未指定书签。9作业的安全要求和环境条件........................ 错误!未指定书签。 9.1作业的安全要求....................................................................................................... 错误!未指定书签。 9.2作业的环境要求....................................................................................................... 错误!未指定书签。 9.3应急措施................................................................................................................... 错误!未指定书签。10附表........................................... 错误!未指定书签。 10.1送、排风设备布置图（附图一） ........................................................................ 错误!未指定书签。 10.2环境因素辨识与评价及控制措施（附表一）.................................................... 错误!未指定书签。 10.3危害辨识与风险评价及控制措施（附表二）.................................................... 错误!未指定书签。
