ptfe聚四氟乙烯材质报告

工程塑胶原料PTFE 聚四氟乙烯物性大全工程塑胶原料PTFE 聚四氟乙烯物性大全工程塑胶原料PTFE-聚四氟乙烯物性大全 2011年08月12日PTFE生产方法特氟龙基本类型:.特氟龙PTFE: .特氟龙FEP: .特氟龙PFA: .特氟龙ETFE: 经过特氟龙涂装后，具有以下特性:1、不粘性: 2、耐热性: 3、滑动性: 4、抗湿性: 5、耐磨损性: 6、耐腐蚀性: 化学性质绝缘性: 耐高低温性: 自润滑性: 表面不粘性: 不燃性: 物理性质 PTFE( 聚四氟乙烯)的应用: 1、聚四氟乙烯(PTFE) 在建筑上应用 1、聚四氟乙烯(PTFE)在防腐蚀性能的应用 3、聚四氟乙烯(PTFE)在电子电气方面的应用 4、聚四氟乙烯(PTFE)在医疗医药方面的应用5、聚四氟乙烯(PTFE)的防粘性能的应用制品常见缺点特富龙( 台湾译为:铁氟龙)涂料是一种独一无二的高性能涂料，结合了耐热性、化学惰性和优异的绝缘稳定性及低摩擦性，具有其他涂料无法抗衡的综合优势，它应用的灵活性使得它能用于几乎所有形状和大小的产品上。

生产方法聚四氟乙烯由四氟乙烯经自由基聚合而生成。

工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。

聚合一般在40,80?，3,26千克力/厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。

每摩尔四氟乙烯聚合时放热171.38kJ。

分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。

基本类型.特氟龙PTFE: PTFE(聚四氟乙烯)不粘涂料可以在260?连续使用，具有最高使用温度290-320?，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。

不能注塑，可以挤压成型或做涂料。

.特氟龙FEP: FEP 或者 F46(氟化乙烯丙烯共聚物)不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为270?。

聚四氟乙烯性能分析(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除聚四氟乙烯性能分析在低结晶度时更易延展。

PTFE的拉伸强度一般在10~30MPa，与聚乙烯相当；拉伸弹性模量约400MPa，略低于高密度聚乙烯，回弹性差；冲击强度则不及聚乙烯；弯曲强度和压缩强度较低，%形变时约为10MPa。

PTFE受载时容易出现蠕变现象，其蠕变和应力松弛受温度、时间、负荷等影响，也和它的分子量、结晶度有关。

PTFE的最佳刚性所对应的结晶度为75%~80%时，高于此结晶度时耐蠕变性随结晶度的进一步增加而减小。

应力松弛是指高分子材料在应变保持一定的情况下应力随时间推移而减少的现象。

如聚四氟乙烯垫圈在螺栓的压缩负荷作用下产生应力松弛，引起螺栓紧压力的降低而发生连接处的泄露。

PTFE耐疲劳性优异，与其他塑料不同，PTFE不会出现永久疲劳破坏，即使因疲劳而破坏，但仍能保持其物理的完整性，维持着一个”剩余的“疲劳强度。

PTFE具有螺旋形结构，分子较僵硬，分子间的吸引力很微弱，因而分子间很易滑动。

其摩擦系数是塑料中最低的。

且在使用中无爬行现象（动、静摩擦系数较接近，如钢对它的动、静摩擦系数可低至，其自身摩擦系数可低至），是一种良好的减摩、自润滑材料。

PTFE中与每个碳原子连接的两个氟原子完全对称，碳氟两种原子又以共价键相结合，所以在分子中没有游离的电子，故介电常数极小，为（频率6~3000兆周/秒），且不随湿度急剧变化而变化，耐电弧性大于300s。

功率因数小于（60~3000兆周/秒），耐电晕放电性不佳，比聚乙烯差。

它的介电损耗角正切值也很小，即使频率改变引起的变化也很小。

介电损耗角正切值在0~240℃的变化不大，0℃以下变化较大，—80℃时达最大值。

PTFE瞬时介电强度在60Hz时，结晶度在50%~80%时无变化，一般为450~500V/mil（对薄膜达1500~2000V/mil），但数均分子量降低时介电强度稍有下降。

尽管聚四氟乙烯材料性能稳定，但其缺点也很明显。

(1)聚四氟乙烯具有“冷流性”。

即材料制品在长时间连续载荷作用下发生的塑性变形(蠕变)，这给它的应用带来一定的限制。

如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”(蠕变)而被压扁。

这些缺点可通过加入适当的填料及改进零件结构等方法来克服。

(2)聚四氟乙烯的熔体粘度很高，在高温下也不流动。

它在熔点(327℃)以上，熔体粘度达到1 010 Pa.s，即使加热到分解温度也不流动，这就使它不能采用一般热塑性塑料的成型方法，而要采用类似粉末冶金那样的烧结方法成型。

(3)PTFE具有突出的不粘性，限制了其工业上的应用。

它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。

(4)PTFE的导热系数低，导热性能较差，这不仅妨碍它用作轴承材料，而且使得制造厚壁制品时不能淬火。

(5)PTFE的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。

在应用PTFE时，如果对这方面性能注意不够，很容易造成损失。

(6)在400℃以上加热时，聚四氟乙烯的裂解速度逐渐加快，分解产物主要是四氟乙烯、全氟丙烯和八氟环丁烷。

在475℃以上，分解产物有极少量剧毒的全氟异丁烯。

注意加热温度不能超过400℃，且实验室要有良好的通风系统，利于排除毒性气体。

四氟乙烯简称PTFE，它是由单体四氟乙烯经自由基聚合得到的全氟化聚合物，其结构式为。

它是1938年由美国人R．Plunkett发明。

它的分子结构中，碳原子周围被4个氟原子包围，由于氟原子的共价半径(0.064nm)大于氢原子的半径(0.028nm)，氟原子排列起来可以把碳链包围住，又由于氟原子互相排斥，使整个大分子链不像碳氢分子链一样呈锯齿形，而是呈螺旋结构如图1所示，类似于人类的DNA螺旋，该螺旋构象正好包围在PTFE易受化学侵袭的碳链骨架外，形成了一个紧密的完全“氟代”的保护层，使PTFE主链不受外界任何试剂的侵袭，使PTFE具有其他材料无法比拟的耐溶剂性、化学稳定性以及低的内聚能密度。

PTFE塑料(F4)(聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.1-2.2克/立方厘米成型收缩率:3.1-7.7%成型温度：330-380℃物料性能:1、长期使用温度-200--260度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。

2、呈透明或半透明状态，结晶度越高，透明性越差。

原料多为粉状树脂或浓缩分散液，具有极高的分子量，为高结晶度的热塑性聚合物。

成型性能:1.结晶料,吸湿小。

2.流动性差，极易分解，分解时产生腐蚀气体。

宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。

3.粉状树脂常采用粉末粉末冶金法成型，使用烧结方法。

烧结温度360-380度，不可超过475度。

乳液树脂通常用冷挤出再烧结的工艺加工，可在物品表面形成防腐层。

如需要求制品透明性，韧性好，应采取快速冷却。

也可采取挤压成型，可以挤出管、棒、型材。

4、PTFE熔体粘度很高，容体粘度随剪切应力的增大而减小，显示其非牛顿流体的特性。

5、二次加工，可以热压复合、焊接、粘结、增强、机械加工等，以制得最终产品。

适用:适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件.PVC 聚氯乙烯英文名称:Poly(Vinyl Chloride)电解盐水提供了几乎等量的氯和烧碱，而后氯与乙烯反应生成二氯乙烷，转而脱氯化氢生成氯乙烯单体。

目前，多数氯乙烯是由氧氯化工艺过程生产的，氯乙烯在通常环境条件下是气体，在压力下变为无色透明的液体。

制造目前PVC树脂的估计生产能力111亿磅，大部分是均聚物和少量的共聚物。

约占总量90％的是由悬浮法生一的，其余为本体聚合和乳液法制备的，王有部分糊状树脂。

但少量的溶液共聚物还未包括在里面。

这些产品的广泛潜在应用范围，是在聚合的过程中，加入少量的聚合添加剂，从而影响了树脂颗粒的结构和性能。

如在悬浮法生产树脂中，添加若干水溶性高聚物用作主分散剂或辅助分散剂，而乳液树脂采用表面活性剂组合物。

聚四氟乙烯聚四氟乙烯（Polytetrafluoroethene，一般称作―不粘涂层‖或―易洁镬物料‖；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。

这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。

同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。

聚四氟乙烯(PTFE)聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称―塑料王‖，中文商品名―铁氟龙‖、―特氟隆‖（teflon)、―特氟龙‖、―特富隆‖、―泰氟龙‖等。

它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。

聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。

温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。

压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。

聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。

聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。

用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。

一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。

分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。

各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。

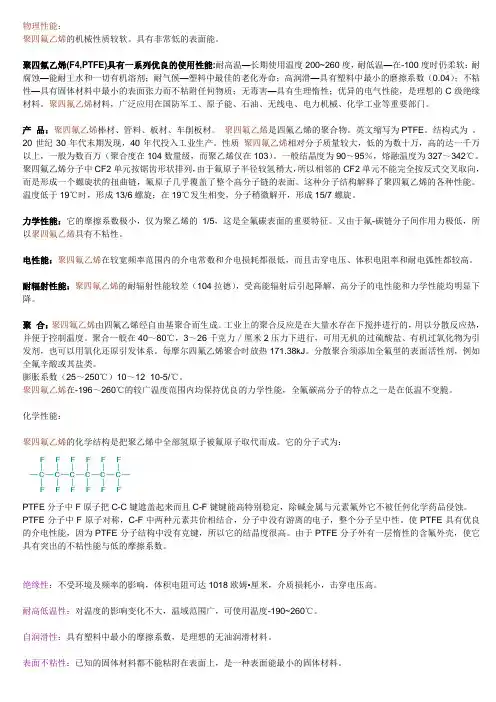

物理性能：聚四氟乙烯的机械性质较软。

具有非常低的表面能。

聚四氟乙烯(F4,PTFE)具有一系列优良的使用性能:耐高温—长期使用温度200~260度，耐低温—在-100度时仍柔软；耐腐蚀—能耐王水和一切有机溶剂；耐气候—塑料中最佳的老化寿命；高润滑—具有塑料中最小的磨擦系数（0.04）；不粘性—具有固体材料中最小的表面张力而不粘附任何物质；无毒害—具有生理惰性；优异的电气性能，是理想的C级绝缘材料。

聚四氟乙烯材料，广泛应用在国防军工、原子能、石油、无线电、电力机械、化学工业等重要部门。

产品：聚四氟乙烯棒材、管料、板材、车削板材。

聚四氟乙烯是四氟乙烯的聚合物。

英文缩写为PTFE。

结构式为。

20世纪30年代末期发现，40年代投入工业生产。

性质聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。

一般结晶度为90～95％，熔融温度为327～342℃。

聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。

这种分子结构解释了聚四氟乙烯的各种性能。

温度低于19℃时，形成13/6螺旋；在19℃发生相变，分子稍微解开，形成15/7螺旋。

力学性能：它的摩擦系数极小，仅为聚乙烯的1/5，这是全氟碳表面的重要特征。

又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。

电性能：聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。

耐辐射性能：聚四氟乙烯的耐辐射性能较差（104拉德），受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。

聚合：聚四氟乙烯由四氟乙烯经自由基聚合而生成。

工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。

聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。

2024年膨体聚四氟乙烯微孔膜(E-PTFE)市场调查报告一、引言膨体聚四氟乙烯微孔膜(E-PTFE)是一种重要的功能膜材料，具有独特的物理和化学性质，广泛应用于许多领域。

本文旨在对膨体聚四氟乙烯微孔膜的市场进行调查和分析，以了解其当前的市场状况和未来的发展趋势。

二、市场概述2.1 市场定义膨体聚四氟乙烯微孔膜是一种由聚四氟乙烯纳米纤维构成的膜材料。

它通过特殊的加工工艺形成了具有微孔结构的三维网络，具有优异的孔隙率和气体透过率，同时具有良好的化学稳定性和耐热性。

2.2 市场分类根据应用领域的不同，膨体聚四氟乙烯微孔膜可以分为以下几类：•医疗领域：用于制备高效过滤器、人工血管和组织膜等医用产品；•建筑领域：用于透气防水材料、建筑外墙保温隔热和空气过滤器等；•环境保护领域：用于空气净化、废气处理和水处理等；•电子领域：用于电动汽车电池隔膜、电子产品保护和电路板封装等。

2.3 市场规模根据市场调查数据显示，2019年膨体聚四氟乙烯微孔膜市场规模约为XX亿美元。

随着应用领域的不断扩大和技术的不断进步，预计在未来几年内，市场规模将保持稳定增长。

三、市场分析3.1 市场驱动因素膨体聚四氟乙烯微孔膜的市场增长主要受以下因素驱动：•应用扩大：随着人们对健康和环境的关注度提高，对膨体聚四氟乙烯微孔膜的需求在医疗、环保和电子等领域不断增加；•技术进步：新材料合成方法的发展和制备工艺的改进，使得膨体聚四氟乙烯微孔膜具备更优异的性能和更广泛的应用领域；•政策支持：政府对环境保护和新能源汽车等领域的政策支持，促进了膨体聚四氟乙烯微孔膜市场的发展。

3.2 市场挑战因素膨体聚四氟乙烯微孔膜市场面临以下挑战：•市场竞争加剧：随着市场规模的扩大，竞争对手不断增加，导致产品竞争力下降和价格压力增大；•技术瓶颈：目前，膨体聚四氟乙烯微孔膜的制备工艺和性能仍存在一定的局限性，需要进一步研究和开发；•环保要求提高：随着环境保护意识的增强，对膨体聚四氟乙烯微孔膜的环境友好性要求日益严格，这对生产企业提出了更高的要求。

聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，已在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛应用。

氟塑料中聚四氟乙烯（PTFE）的消耗量最大，用途最广，是氟塑料中的一个重要品种。

PTFE具有优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，有“塑料王”之美称。

该材料最早是为国防和尖端技术需要而开发的，而后逐渐推广到民用，其用途涉及航空航天和民用的许多方面，目前在其应用领域已成为不可或缺的材料。

PTFE的性能特点PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。

它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。

由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。

它的体积电阻大于1017健?m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。

PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小。

聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，已在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛应用。

氟塑料中聚四氟乙烯（PTFE）的消耗量最大，用途最广，是氟塑料中的一个重要品种。

PTFE具有优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，有“塑料王”之美称。

该材料最早是为国防和尖端技术需要而开发的，而后逐渐推广到民用，其用途涉及航空航天和民用的许多方面，目前在其应用领域已成为不可或缺的材料。

PTFE的性能特点PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。

它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。

由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。

它的体积电阻大于1017健?m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。

PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小。

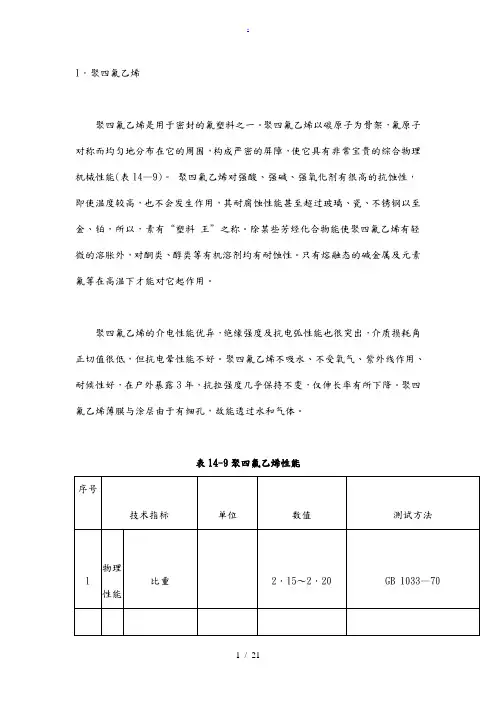

1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。

聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。

聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。

除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。

只有熔融态的碱金属及元素氟等在高温下才能对它起作用。

聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。

聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。

聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。

表14-9聚四氟乙烯性能聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。

但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。

聚四氟乙烯分子间的德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。

聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。

其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。

在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。

聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。

常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A1203、CaF2、焦炭粉及各种金属粉。

如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。

PTFE（聚四氟乙烯）性能相对密度 2.14~2.2吸水率（23℃，24h）% <0.01拉伸强度MPa 22~35伸长率% 200~400拉伸弹性模量GPa 400弯曲弹性模量MPa 420压缩弹性模量GPa 500缺口冲击强度J/m 163热变形温度℃ 0.45MPa 1211.82MPa 55线膨胀系数10-5/℃ 10阻燃性（UL94） V-0体积电阻率Ω.cm 1017~1018介电常数 <2.1介质损耗角正切<2×10-4介电强度KV/mm >17耐电弧性s >300性能特点 1. 物理机械性能，PTFE相对密度较大，几乎不吸水。

坚韧而无回弹性。

具有非常小的磨擦因数，表现为具有优异的润滑性。

PTFE的静磨擦因数比动磨擦因数更小，且从超低温到熔点，磨擦因数几乎保持不变。

但PTFE硬度低易被其它材料磨损。

如果能在对磨材料表面形成一层PTFE薄膜，可在相当程度上降低PTFE的磨损量。

2. 热性能，PTFE的热稳定性在所在工程塑料中是极为突出的。

在200℃到熔点，其分解速度极慢，分解量也极小，在200℃加热一个月，分解量小于百万分之一，可以忽略不计。

PTFE在-250℃下仍不发脆。

可在-250~260℃长期使用。

3. 电性能，PTFE是一种高度非极性材料，具有极其优异的介性能，突出地表现在0℃以上时，介电性能不随频率和温度的影响，也不受湿度和腐蚀性气体的影响。

PTFE的体积电阻率和表面电阻率是所有工程塑料中最高的，即使长期浸在水中，也不会明显下降，在100%相对湿度的空气中，表面电阻率也保持不变。

PTFE的结晶度在50%~80%之间时，介电强度几乎与结晶度无关，且具最低的介电常数。

PTFE耐电弧性极好。

4. 耐化学药品性，PTFE具有极为优异的化学稳定性，几乎不受任何化学物质侵蚀，许多强腐蚀性、强氧化性的化学物质，对它几乎都不起作用，因而有塑料王之称。

2024年聚四氟乙烯（PTFE）市场分析现状概述聚四氟乙烯（Polytetrafluoroethylene, PTFE）是一种具有卓越化学稳定性和高温耐性的合成材料。

PTFE具有低摩擦系数、优良的绝缘性能和高耐腐蚀性，广泛应用于化工、石油、电子、医疗等行业。

本文将对PTFE市场进行分析，包括市场规模、市场竞争格局以及未来发展趋势。

市场规模PTFE市场规模庞大且持续增长。

截至2021年，全球PTFE市场规模已经超过XX 亿美元。

PTFE的广泛应用带动了市场的增长，例如在化工行业中，PTFE作为防腐涂料的主要原料，能够提供优良的耐腐蚀性能，因此在化工设备、管道和容器的涂装中得到广泛使用。

此外，随着电子行业的快速发展，PTFE作为电线电缆绝缘材料的选择之一，也为市场增长提供了动力。

市场竞争格局目前，PTFE市场竞争格局较为分散，存在着多家主要厂商。

主要的PTFE生产商包括Dupont、Solvay、3M等。

这些厂商在产品质量、技术研发和市场渗透方面具有竞争优势。

此外，全球范围内还存在一些区域性的PTFE生产企业，它们通过价格竞争和本土市场的优势为市场竞争增添了一定的变数。

随着市场竞争的加剧，PTFE厂商将进一步加大产品研发和创新力度，以提高产品质量和降低成本。

未来发展趋势未来PTFE市场将受到多个因素的影响，这些因素将塑造市场的发展趋势。

首先，随着环境保护意识的增强，PTFE作为一种化学稳定性较高的材料将在环保领域中得到更广泛的应用，例如在污水处理、大气污染控制等方面。

其次，随着新兴行业的兴起，如新能源汽车、航空航天等，PTFE将在这些领域中发挥重要作用，带动市场需求的增长。

此外，研发出更具创新性和高性能的PTFE产品也将成为市场发展的趋势。

总结聚四氟乙烯（PTFE）市场规模庞大且持续增长，其卓越的化学稳定性和高温耐性使其在多个行业中得到广泛应用。

市场竞争格局较为分散，多家主要厂商在产品质量和技术研发方面具有竞争优势。

聚四氟乙烯生料带检测报告：生料乙烯检测报告聚四氟聚四氟乙烯生料带使用聚四氟乙烯的性质200度以上高温生料带篇一：聚四氟乙烯生料带聚四氟乙烯生料带聚四氟乙烯生料带，又称聚四氟乙烯密封带。

之所以叫生料带，是因为跟加工工艺有关，聚四氟乙烯分散树脂在配料，压延、加热拉伸过程中，不超370度，未经烧结的带子，叫生料带。

广泛用于消防、造船、天然气、自来水、仪表、空调、气管、油管、液压管等工业民用管路螺纹密封与锁固。

概述聚四氟乙烯生料带(PTFE生料带)是在压缩力作用下，树脂产生的剩余变形，利用推压成型方法先制成棒材或带材，再将其放在辊压机上滚压，在辊筒压力作用下，便展延成为有一定厚度和宽度的薄带，最后除去助挤剂而得到生料带。

聚四氟乙烯生料带(PTFE 生料带)是一种耐腐蚀、耐高温的优良密封材料，可用于水管、腐蚀性流体输送管材、蒸气管路接头的密封材料。

生产工艺及特性由聚四氟乙烯分散树脂经糊状挤出、压延而成的不含任何添加剂的带状制品。

呈白色、表面光滑，质地均匀，具有优异的耐热性、耐腐蚀性，并且自粘性、贴合性好，有很好的密封性。

可广泛用于纯氧、煤气、强氧化剂、强腐蚀性介质和高温蒸汽等管道螺纹丝口密封以及泵、阀、设备形状复杂的填充密封。

聚四氟乙烯生料带具有很多优良的性能。

诸如很低的摩擦系数、不粘的表面性、宽广的使用温度范围-180℃-260℃、优良的耐老化及耐化学腐蚀性能等等。

膨体聚四氟乙烯生料带采用100%聚四氟乙烯作原料，它具有微细长纤维和节组成的网状膨体结构。

膨体聚四氟乙烯生料带并具有韧性好、纵向强度高、横向易于变形的特点。

它是盘更及螺纹上密封的理想材料。

但它不能在与高浓度氧气或液氧相接触的场合使用。

膨体聚四氟乙烯生料带主要用作盘更及螺纹口密封。

化学性质绝缘性:不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小，击穿电压高。

耐高低温性:对温度的影响变化不大，温域范围广，可使用温度-190~260℃。

2024年PTFE微粉市场分析报告1. 简介本报告对PTFE（聚四氟乙烯）微粉市场进行了综合分析。

PTFE微粉是一种高性能材料，具有优异的耐热性、耐腐蚀性和低摩擦系数等特性，在广泛的应用领域中拥有很大的市场需求。

2. 市场规模与趋势PTFE微粉市场在过去几年中保持稳定增长。

根据市场调查，预计未来几年PTFE微粉市场的年复合增长率将保持在5%以上。

PTFE微粉的广泛应用，如涂料、润滑剂、塑料填充剂和电子材料等领域的需求不断增加，推动了市场的增长。

3. 市场驱动因素•高性能需求：由于PTFE微粉的特殊性能，如优异的耐热性和耐腐蚀性，很多高性能行业对PTFE微粉有着较高的需求，如航空航天、汽车和电子等行业。

•环保需求： PTFE微粉的环保特性也是市场需求增加的主要驱动因素之一。

PTFE微粉在一些环保材料中被广泛应用，如水性涂料和可降解塑料等，这些材料的需求不断上升。

•新技术应用：随着科技的不断进步，PTFE微粉的应用范围也在不断扩大。

在新能源领域，PTFE微粉的应用潜力巨大，如锂电池、太阳能电池等领域，这将进一步推动市场的增长。

4. 市场竞争格局目前，PTFE微粉市场存在着较大的竞争。

主要的竞争者包括国内外的知名化工企业和专业的PTFE微粉生产厂家。

这些竞争者在产品质量、价格、品牌知名度等方面存在差异，导致市场竞争激烈。

5. 市场前景与挑战PTFE微粉市场的前景十分广阔，市场需求不断增加。

随着技术水平的提高和应用领域的扩大，PTFE微粉市场有望继续保持稳定的增长。

然而，市场也面临一些挑战。

首先，PTFE微粉的制造过程相对较复杂，导致成本较高；其次，PTFE微粉的市场存在着一些替代产品，如石墨、石英等，这些替代产品的价格相对较低，可能对市场造成一定的竞争压力。

6. 总结综上所述，PTFE微粉市场具有广阔的前景和巨大的潜力。

随着高性能和环保需求的增加，PTFE微粉市场将继续保持稳定增长。

然而，市场竞争激烈和替代产品的存在也是市场发展所面临的挑战。

纤维增强聚四氟乙烯实验报告纤维增强聚四氟乙烯（Fiber Reinforced Polytetrafluoroethylene，简称FRPTFE）实验报告一、实验目的本实验旨在研究纤维增强聚四氟乙烯（FRPTFE）的制备过程、性能特点及其在工程中的应用。

通过本实验，期望能够深入了解FRPTFE的力学性能、热稳定性、化学稳定性等特性，为其在工程领域的应用提供理论支持。

二、实验原理聚四氟乙烯（PTFE）是一种具有优异耐热性、耐化学腐蚀性和低摩擦系数的合成高分子材料。

然而，PTFE的力学性能较差，限制了其在某些领域的应用。

为了改善这一缺陷，研究人员将纤维（如玻璃纤维、碳纤维等）添加到PTFE基体中，制备出纤维增强聚四氟乙烯（FRPTFE）。

纤维的加入可以提高PTFE的力学性能，拓宽其应用范围。

三、实验步骤准备原料：PTFE粉末、纤维（如玻璃纤维、碳纤维等）、助剂等。

将纤维进行预处理，如清洗、干燥等。

将预处理后的纤维与PTFE粉末混合，加入适量助剂，搅拌均匀。

将混合好的物料放入模具中，进行压制成型。

将成型后的试样进行烧结，使其达到理想的性能。

对烧结后的试样进行性能测试，如拉伸强度、弯曲强度、热稳定性等。

四、实验结果与数据分析拉伸强度测试：将制备好的FRPTFE试样进行拉伸强度测试，记录数据。

与纯PTFE相比，FRPTFE 的拉伸强度有明显提高。

表1：拉伸强度测试数据材料拉伸强度（MPa）纯PTFE X1FRPTFE X2弯曲强度测试：对FRPTFE试样进行弯曲强度测试，记录数据。

结果表明，纤维的加入使得FRPTFE的弯曲强度得到了提升。

表2：弯曲强度测试数据材料弯曲强度（MPa）纯PTFE Y1FRPTFE Y2热稳定性测试：对FRPTFE试样进行热稳定性测试，记录数据。

结果显示，FRPTFE的热稳定性与纯PTFE相近，表明纤维的加入并未对PTFE的热稳定性产生明显影响。

表3：热稳定性测试数据材料热分解温度（℃）纯PTFE Z1FRPTFE Z2通过对实验数据的分析，可以得出以下结论：纤维的加入可以有效提高PTFE的力学性能，包括拉伸强度和弯曲强度。

PTFE（聚四氟乙烯）性能相对密度 2.14~2.2吸水率（23℃，24h）% <0.01拉伸强度MPa 22~35伸长率% 200~400拉伸弹性模量GPa 400弯曲弹性模量MPa 420压缩弹性模量GPa 500缺口冲击强度J/m 163热变形温度℃ 0.45MPa 1211.82MPa 55线膨胀系数10-5/℃ 10阻燃性（UL94） V-0体积电阻率Ω.cm 1017~1018介电常数 <2.1介质损耗角正切 <2×10-4介电强度KV/mm >17耐电弧性s >300性能特点 1. 物理机械性能，PTFE相对密度较大，几乎不吸水。

坚韧而无回弹性。

具有非常小的磨擦因数，表现为具有优异的润滑性。

PTFE的静磨擦因数比动磨擦因数更小，且从超低温到熔点，磨擦因数几乎保持不变。

但PTFE硬度低易被其它材料磨损。

如果能在对磨材料表面形成一层PTFE薄膜，可在相当程度上降低PTFE的磨损量。

2. 热性能，PTFE的热稳定性在所在工程塑料中是极为突出的。

在200℃到熔点，其分解速度极慢，分解量也极小，在200℃加热一个月，分解量小于百万分之一，可以忽略不计。

PTFE在-250℃下仍不发脆。

可在-250~260℃长期使用。

3. 电性能，PTFE是一种高度非极性材料，具有极其优异的介性能，突出地表现在0℃以上时，介电性能不随频率和温度的影响，也不受湿度和腐蚀性气体的影响。

PTFE的体积电阻率和表面电阻率是所有工程塑料中最高的，即使长期浸在水中，也不会明显下降，在100%相对湿度的空气中，表面电阻率也保持不变。

PTFE的结晶度在50%~80%之间时，介电强度几乎与结晶度无关，且具最低的介电常数。

PTFE耐电弧性极好。

4. 耐化学药品性，PTFE具有极为优异的化学稳定性，几乎不受任何化学物质侵蚀，许多强腐蚀性、强氧化性的化学物质，对它几乎都不起作用，因而有塑料王之称。
