阿马蒂亚·森贫困理论研究
内容摘要：贫困理论作为西方经济学研究中的一个重要问题，越来越受到经济学研究者的青睐。在现代传统经济学中，贫困问题往往被简化为收入问题，许多贫困或经济平等的测量指标如基尼系数，都是以人们的收入作为研究基础。而阿马蒂亚·森在对大量的贫困问题研究后提出了更加全面和有效的贫困度量方法，并且从权力缺失的考虑出发，对贫困的实质进行了重新解释。本文将介绍阿马蒂亚·森的贫困理论，延续其研究思路，以期给经济学补充一个从更深刻的伦理层次认识贫困的视角。
关键词：阿马蒂亚·森伦理经济学贫困理论权利失败
贫困的概念
（一）贫困度量的传统方法
在度量贫困时，人们首先想到的是“贫困线”、“最低生活标准”、“基尼系数”等一系列指标。然而，以上指标只是从一个方面即收入的低下去衡量贫困，充其量只能作为识别穷人的一种方法。在一些传统的研究中，度量贫困的方法主要有两种：一是先定义一个贫困线并以此统计出穷人的数量，再把贫困定义为贫穷人口与社会总人口之比，即“贫困人口比率度量”（head-count measure），记为H。在这种方法下，全体贫困线以下的人的收入的降低丝毫不会影响贫困程度，而贫富差距的进一步拉大只要不越过贫困线，也不能得到任何体现。二是度量全体穷人的收入与贫困线之间的距离总和，即比较流行的“贫困缺口”度量法，可以公式化为“收入缺口比率”（income-gap ratio），记为I。而这种度量法在阿马蒂亚·森看来也存在着严重的缺陷：“只要穷人之间的收入转移不突破贫困线，收入缺口比率对收入转移就肯定是不敏感的”。
（二）贫困的识别和加总：森贫困指数

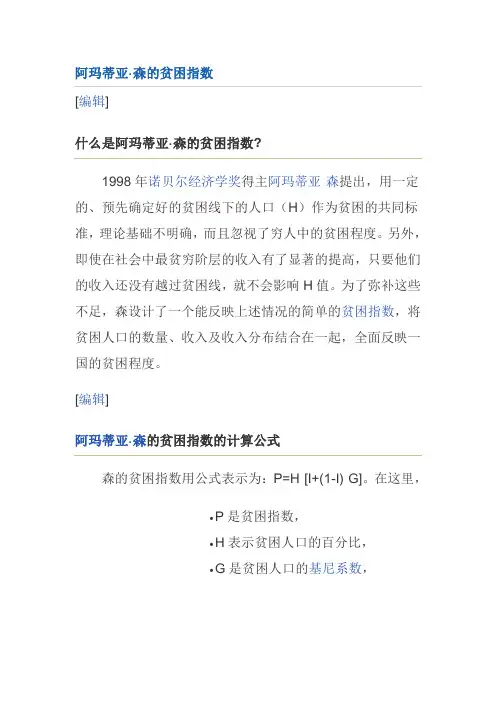

由此，阿马蒂亚·森提出一个较全面的贫困定义应该包括两个要素：一个识别穷人的方法和一个把穷人所构成的集合的特征进行加总，以形成贫困的总体印象，即贫困的“识别（identification）”和“加总（aggregation）”。上述两个指标H 和I分别度量了其中一方面，H代表贫困线之下的人口比例，而I代表与贫困线相比绝对收入的贫困比率。为了弥补度量中缺少的收入分配问题，阿马蒂亚·森引入了基尼系数G，G度量的正是收入分配的公平程度。从而阿马蒂亚·森得出了一个更精确的衡量贫困的指数P，P=H{I+(1-I)G}（阿马蒂亚·森，2001）。P指数很好地把握了相对贫困的内涵，不仅“识别”和“加总”了贫困，而且反映了分配的不平等程度：P随着G的增大而增大，当分配绝对平均即所有人的收入都相等时，G为0，此时P=HI。
（三）权利方法
在考察了贫困的度量之后，阿马蒂亚·森转入了关于贫困成因的分析。阿马蒂亚·森（2006）认为生活的贫困不仅指这个人确实身处贫困状态中，而且包括由个人环境和社会限制造成的机会的缺乏，从而使其不能自由地选择其它生活方式。经济贫困的表象如低收入等最终也应将被视为能力的剥夺，人们之所以贫困是由于缺少获得正常生活条件的能力，“权利丧失”才是贫困的根源。
在一个私有制的市场经济中，人们的经济权利包括了：生产权利、交换权利、劳动权利和继承转移权利。这些权利构成了人们在经济生活中自由行动并获得所需的基础，其中的任何一个权利散失或遭到剥夺都将影响人们的可行能力。在贫
