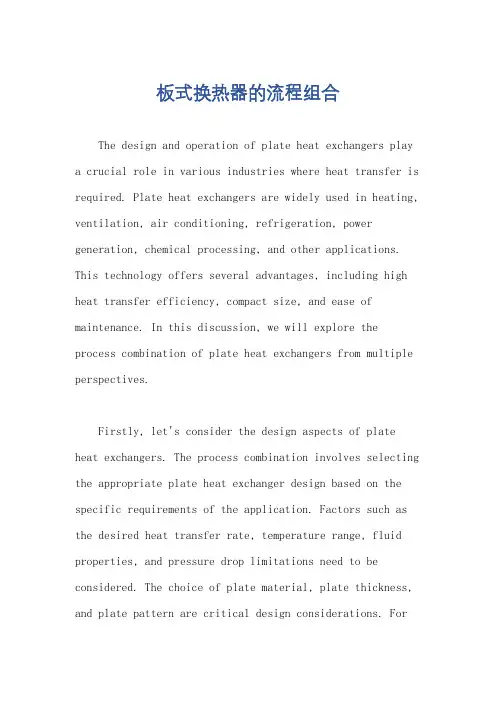

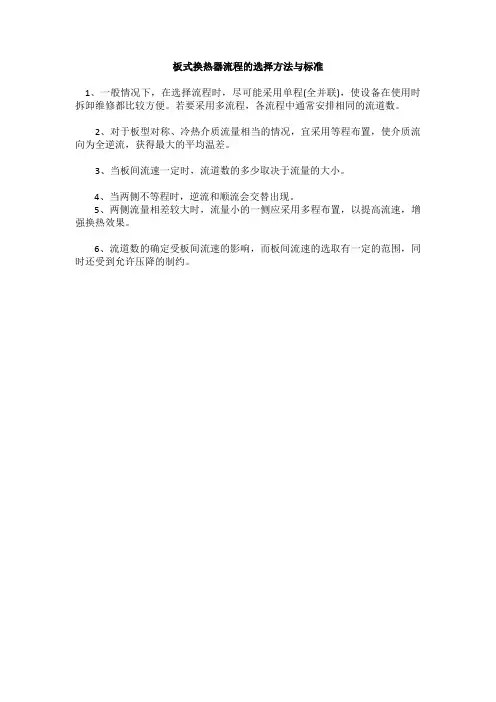

1、对于板型对称、冷热介质流量相当的情况，宜采用等程布置，使介质流向为全逆流，获得最大的平均温差；
2、两侧流量相差较大时，流量小的一侧应采用多程布置，以提高流速，增强换热效果；
3、一般情况下，在选择流程时，尽可能采用单程(全并联)，使设备在使用时拆卸维修都比较方便。若要采用多流程，各流程中通常安排相同的流道数；
4、当两侧不等程时，逆流和顺流会交替出现；
5、流道数的确定受板间流速的影响，而板间流速的选取有一定的范围，同时还受到允许压降的制约；
6、当板间流速一定时，流道数的多少取决于流量的大小。
ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。
ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚
/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。全球约有1/5的板式换热器正在使用ARD 艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。
目录 1、目录 1 2、选型公式 2 3、选型实例一（水－水） 3 4、选型实例二（汽－水） 4 5、选型实例三（油－水） 5 6、选型实例四（麦芽汁－水） 6 7、附表一（空调采暖，水－水）7 8、附表二（空调采暖，汽－水）8 9、附表三（卫生热水，水－水）9 10、附表四（卫生热水，汽－水）10 11、附表五（散热片采暖，水－水）11 12、附表六（散热片采暖，汽－水）12
板式换热器选型计算 1、选型公式 a 、热负荷计算公式：Q=cm Δt 其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m 其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 注：Ｋ值按经验取值（流速越大，Ｋ值越大。水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧 板间流速一般在15m/s 以时可按上表取值） Δt max - Δt min T1 Δt max Δt min Δt max 为（T1-T2’）和（T1’-T2）之较大值 Δt min 为（T1-T2’）和（T1’-T2）之较小值 T T1’ c 、板间流速计算公式： T2 其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数 2、板式换热器整机技术参数表： 计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。 注：以上选型计算方法适用于本公司生产的板式换热器。 选型实例一（卫生热水用：水-水） Ln Δt m =
目次前言II 1 范围1 2 规范性引用文件1 3 定义2 4 型号编制2 5 基本参数3 6 一般规定3 7 板式换热器4 8 水泵4 9 变频器5 10 阀门及管路附件6 11 防腐与保温6 12 控制和测量设备6 13 材料及连接8 14 整机技术要求9 15 试验方法9 16 检验规则10 17 标志、包装、运输和贮存11 附录 A （规范性附录）板式换热机组工艺控制系统流程图13 附录 B （规范性附录）板式换热机组安装使用条件15 前言 本标准为首次制订的行业标准。 本标准主要对板式换热机组的整机提出需要控制的技术参数和质量指标，关于板式换热器的标准，应按照GB/T 16409《板式换热器》执行，本标准不再做特别规定。 按照本标准生产制造的板式换热机组符合《城市热力网设计规范》对热力站的规定。 本标准由建设部标准定额研究所提出。 本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。 本标准起草单位：中国市政工程华北设计研究院 城市建设研究院 九圆热交换设备制造有限公司 兰州兰石鲁尔热力工程有限公司 APV中国有限公司 天津市换热装备总厂 清华同方人环工程公司 北京硕人时代科技有限公司 沈阳太宇机电设备有限公司 丹佛斯公司 本标准主要起草人：廖荣平、王淮、杨健、信岩、刘涤杰、王志峰、 王立新、王兵、俞华伟、史登峰、吴军、李滨涛。 1范围 本标准规定了板式换热机组（以下简称机组）的型号编制、基本参数、技术要求、试验方法．
和检验规则、标志、包装、运输和贮存要求。 本标准适用于供热、空调及生活热水等换热系统中使用的板式换热机组。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 700 碳素结构钢 GB/T 707 热轧槽钢尺寸、外形、重量及允许偏差 GB/T 2887 电子计算机场地通用规范 GB 3096 城市区域环境噪声标准 GB/T 4942.2 低压电器外壳防护等级 GB/T 5117 碳钢焊条 GB/T 5657 离心泵技术条件 GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备 GB/T 8163 输送流体用无缝钢管 GB/T 9112 钢制管法兰类型与参数 GB/T 9787 热轧等边角钢尺寸、外形、重量及允许偏差 GB/T 12233 通用阀门铁制截止阀与升降式止回阀 GB/T 12237 通用阀门法兰和对焊连接钢制球阀 GB/T 12238 通用阀门法兰和对夹连接蝶阀 GB/T 12243 弹簧直接荷载式安全阀 GB 12459 钢制对焊无缝管件 GB/T 12668.2 调速电气传动系统第二部分一般要求低压交流变频电气传动系统额定值的规 定 GB 12706.1 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第1部分：一般规定 GB 12706.2 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第2部分：聚氯乙烯绝缘电力电缆 GB 12706.3 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯电力电缆 GB/T 12712 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求 GB/T 13384 机电产品包装通用技术条件 GB/T 16409 板式换热器 GB 50015 建筑给水排水设计规范 GB 50054 低压配电设计规范 GB 50174 电子计算机机房设计规范 GB 50236 现场设备、工业管道焊接工程施工及验收规范 JB/T 87 管路法兰用石棉橡胶垫片 JB/T 8680.2 三相异步电动机技术条件第2部分Y2-E系列(IP54)三相异步电动机(机座号80～280) JB/T 53058 管道式离心泵产品质量分等 CJJ 34 城市热力网设计规范 CJ 128 热量表 涂装前钢材表面处理规范SY/T 0407 3定义
板式换热器板片广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。板式换热器已成为工业生产，余热利用，建筑舒适化的重要的必不可少的设备；也说明换热器的技术和应用达到了更高的水准。目前已生产的装置有板式换热机组，热泵机组，制冷机组，蒸发装置，空冷装置和催化重整装置等。今后，随着经济的不断发展，还会出现更多的装置。 换热器原理是每张板式换热器板片包含两个部件：金属板：按不同传热工况压制成不同的形状以保证最佳效果；橡胶垫圈：安装在沿板片周边的垫圈槽内，形成密封和介质导流。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内，形成热交换。流体的流量、物理性质、压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差。金属板和活动压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上，由于具备高性能、省空间、省能源、维护简单等许多优点，板式换热器已获得各产业的高度肯定。 换热器使用1--2年的周期后需要进行必要的拆检、清洗、打压测试等。对于变形或穿孔等存在问题的板片需要及时更换，在这过程中散热板片的装配必须严格按流程图排列。流程图是按冷却工艺设计的，采用并联或串联的方式将各板片连接起来，常见的有单流程和双流程(或多流程组合)换热器，单流程换热器的介质接人和流出管口通常都固定压板一侧，热介质和冷介质又分别在固定压板垂直轴线的单侧布置，同一种介质同时在左侧或同时在右侧。换热器通道内，横向换热片与横向隔片错层、交错布置，横向换热片与横向隔片之间、横向换热片与隔热层或隔热块内壁之间、横向隔片与换热壁之间都有间隙，所形成的工质横向流动通道和纵向流动通道相间连通，构成整条工质流动通道。换热器通道的材质要求耐高温、耐高压、导热性好；隔热层或隔热块的材质要求耐高温、耐高压、绝热性好；承压壳的材质要求耐高温、耐高压、导热性差；绝热层的材质要求耐高温、绝热性好。 为了使客户的板式热交换器维持在最佳状态，ARD艾瑞德板式换热器（江阴）有限公司艾瑞德凭借多年多年积累的技术经验，提供“拆解、清洗”“改善作业”“当地服务”等丰富为了使客户的板式热交换器维持在最佳状态，ARD艾瑞德板式换热器（江阴）有限公司艾瑞德凭借多年多年积累的技术经验，提供“拆解、清洗”“改善作业”“当地服务”等丰富的服务菜单，开展维修保养服务。 维修保养服务以“取回厂检查整修”和“现场清洗维护”为主，“取回厂检查整修”将客户的板式热交换器主机取回保养，在恢复最佳状态后送返。“现场清洗维护”是公司专业工程师携带专业设备到用户现场进行作业，时间短，效率高，不会耽误客户生产经营。此外，还提供咨询等各种服务菜单，帮助客户维持板式热交换器的最佳状态。 客户可以根据使用条件和状况选择服务种类，因此可以通过多种方式维护机器的最佳运转状态。

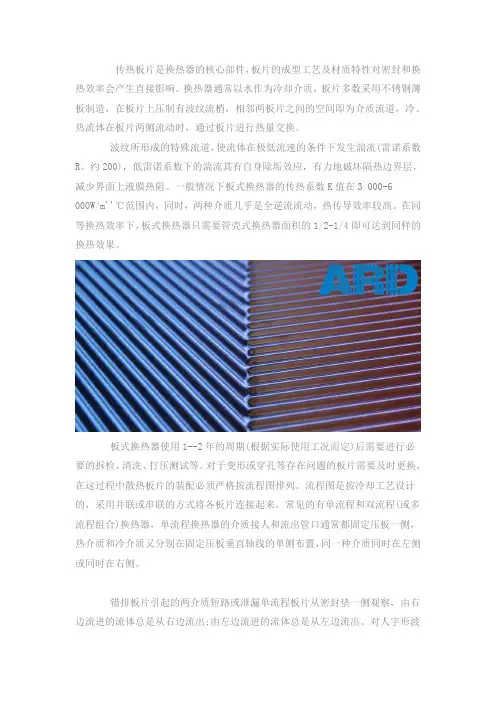

板式换热器传热板片常见故障解决方案及方法 传热板片是是板式换热器的核心部件，板片的成型工艺及材质特性对密封和换热效率会产生直接影响。板式换热器通常以水作为冷却介质，板片多数采用不锈钢薄板制造，在板片上压制有波纹流槽，相邻两板片之间的空间即为介质流道，冷、热流体在板片两侧流动时，通过板片进行热量交换。一般情况下板式换热器的传热系数K值在3000～6000W/㎡℃范围内，同时，两种介质几乎是全逆流流动，热传导效率较高 板式换热器使用1~2年的周期后需要进行必要的拆检、清洗、打压测试等，对于变形或穿孔等存在问题的板片需要及时更换，在这过程中散热板片的装配必须严格按流程图排列。板式换热器板片引起的主要故障有： 1.错排板片引起的两介质短路或泄漏： 单流程板片从密封垫一侧观察，由右边流进的流体总是从右边流出：由左边流进的流体总是从左边流出。对人字形波纹板片，如果流体从左边流进，而且人字纹指向朝上A型板片,将A板沿垂直于板面的轴线旋转180°就成为B型板片，流体从右边进出，假定粘有密封垫片A板片的每个孔的分别以：a1、a2、a3、a4、盲孔为a0；B板片为b1、b2、b3、b4盲孔为b0。 排版从固定压板一端开始，板片弹性密封面朝活动压板一侧，单流程换热器的四个孔都在固定压板上，即第一块板片的四个孔都是通孔，双流程或多流程换热器活动压板和固定压板上各有两个孔，第一块板片和最后一块板片的对应的有两个通孔和两个盲孔，板片依次交错排列，排错板片会发生两介质发生短路或泄露，无法正常使用。 2.板片受力不均密封错位引起泄漏： 板式换热器拆检后需要重新按要求夹紧板片，如果为了进一步提高换热能力需要加装板片时，应充分考虑到固定压板和活动压板的变形强度，采用相同等级的实验压力，板片的数量增加同时螺栓的预紧力也需要加大，当两侧压板的弹性变形超出许可的范围，密封件的平面压缩存在径向滑动，形成错位，此时，密封失效，两介质外泄漏或内部相互窜液，无法正常使用。 对于长期未投入使用的换热器通常要适当放松螺杆的拉力，板片及密封垫长期受压后失去必要的弹性，密封容易失效，降低使用寿命。换热器的各压紧螺栓均布受力，安装就位前需要将板换按对角线进行夹紧，并实时测量两压紧板的内侧距离，保证两压紧板基本处于平行状态，四角的平行度偏差小于2%，。 板式换热器的维护需要由专业的公司来进行，江阴好尔迪公司为您提供最专业的板式换热器维护服务，包括板式换热器清洗、板式换热器维修、板式换热器板片翻新、板式换热器密封垫更换、板式换热器扩容等。同时，好尔迪公司可提供国内外知名板式换热器厂商的原厂配件及国产替代配件，品牌包括瑞典阿法拉伐Alfa Laval﹑英国安培威APV﹑美国斯必克SPX、德国基伊埃GEA﹑日本日阪HISAKA﹑美国传特TRANTER﹑瑞典舒瑞普SWEP﹑丹麦桑德斯SONDEX﹑德国艾普尔API﹑德国斯密特W.Schmidt﹑法国维卡勃Vicarb等。 一般，先夹紧到给定的最大尺寸，如在使用中发现泄露，可继续夹紧到给定的最小尺寸。设备处于工作状态时承受内压力，应停机泄压后再可预紧各螺栓。带压拧紧螺栓极易出现密封件的挤出或破损，造成事故。

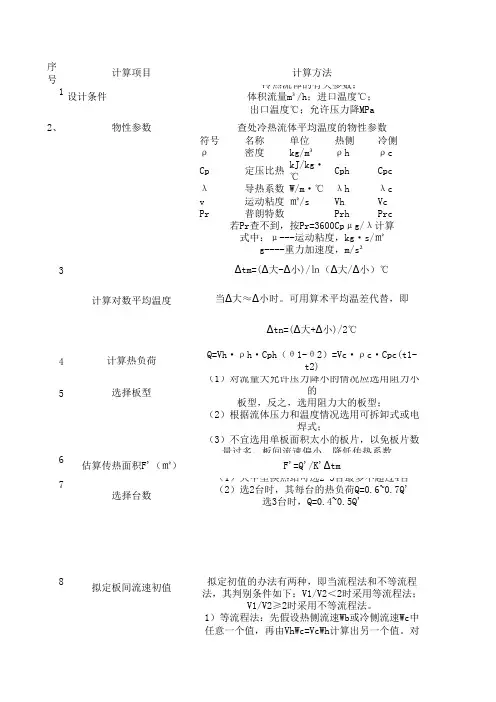

板式换热器选型与计算方法 板式换热器的选型与计算方法 板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： 总传热量(单位:kW). 一次侧、二次侧的进出口温度 一次侧、二次侧的允许压力降 最高工作温度 最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 T2 = 热侧出口温度 t1 = 冷侧进口温度 t2= 冷侧出口温度 热负荷 热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为： （热流体放出的热流量）=（冷流体吸收的热流量）
在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。 （1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W； mh,mc-----热、冷流体的质量流量，kg/s； Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)； T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为： 一侧有相变化 两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程 式中 r,r1,r2--------物流相变热，J/kg； D,D1,D2--------相变物流量，kg/s。 对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。 对数平均温差(LMTD) 对数平均温差是换热器传热的动力，对数平均温差的大小直接关系到换热器传热难易程度.在某些特殊情况下无法计算对数平均温差,此时用算术平均温差代替对数平均温差，介质在逆流情况和在并流情况下的对数平均温差的计算方式是不同的。在一些特殊情况下，用算术平均温差代替对数平均温差。 逆流时： 并流时：
氯碱生产工艺流程 氯碱系统是由电解，盐水，氯氢，液氯，冷冻，盐酸，漂液，蒸发，循环水组成的系统。其主要流程是盐水生产的精盐水经电解生成主要成分是氢氧化钠，NaCl的电解液和Cl2，H2三种物质。电解液由蒸发经浓缩，并分离其中的NaCl，加水溶解后供盐水工序生产精盐水用。氢氧化钠经冷却沉降后，送成品桶作为成品销售。Cl2在氯氢工序通过洗涤冷却，干燥，压缩输送到液氯，盐酸，PVC，三氯氢硅。氯碱片区主要是送液氯和盐酸。Cl2在液氯经冷冻送来的-35℃冷冻盐水液化为液氯，液氯尾气送盐酸和漂液生产盐酸和漂液用。H2是经氯氢工序洗涤冷却，压缩输送到PVC，三氯氢硅，盐酸。氯碱片区送盐酸，在合成炉与Cl2燃烧生成氯化H2体，经水吸收后生成成品盐酸供销售出售。液氯尾气在漂液生产池中与石灰水生成漂液供销售出售。 氯碱车间工艺流程简述 一．氯碱车间基本概况 电解工艺流程简图： 直流电 H2 冷凝水 2.氯处理工序工艺流程简述： 电解生产70-85℃的湿Cl2，经Cl2洗涤塔用工业水洗涤后，进入Ⅰ段钛冷却器用工业水冷却，再进入Ⅱ段钛冷却器用+5℃盐水进一步冷却到12-15℃，然后进入泡沫干燥塔、泡罩塔用硫酸干燥，干燥后的Cl2经过酸雾捕集器后用Cl2压缩机压缩输送到各用氯岗位。 Cl2处理工艺流程简图： 电解来湿Cl2
处理工艺流程简述： 电解生产80℃的湿H2经Ⅰ段、Ⅱ段H2洗涤塔用工业水洗涤后，送H2压缩机加压后经过Ⅰ段H2冷却器用工业水对其进行冷却，再进入Ⅱ段H2冷却器用+5℃盐水进行冷却到12℃，经过水捕雾器进入H2分配台至各用氢单位。 H2处理工艺流程简图： 膜过滤盐水工艺流程简述：
生产流程设计与选择 一、生产流程的类型 生产流程一般有三种基本类型：按产品进行的生产流程、按加工路线进行的生产流程和按项目组织的生产流程。 （一）按产品进行的生产流程 按产品进行的生产流程就是以产品或提供的服务为对象，按照生产产品或提供服务的生产要求，组织相应的生产设备或设施，形成流水般的连续生产，有时又称为流水线生产。例如汽车装配线、电视机装配线等就是典型的流水式生产。连续型企业的生产一般都是按产品组织的生产流程。由于是以产品为对象组织的生产流程，又叫对象专业化形式。这种形式适用于大批量生产。 （二）按加工路线进行的生产流程 对于多品种生产或服务情况，每一种产品的工艺路线都可能不同，因而不能象流水作业那样以产品为对象组织生产流程，只能以所要完成的加工工艺内容为依据来构成生产流程，而不管是何种产品或服务对象。设备与人力按工艺内容组织成一个生产单位，每一个生产单位只能完成相同或相似工艺内容的加工任务。不同的产品有不同的加工路线，它们流经的生产单位取决于产品本身的工艺过程，又叫工艺专业化形式。这种形式适用于多品种小批量或单件生产。 （三）按项目组织的生产流程 对有些任务，如拍一部电影、组织一场音乐会、生产一件产品和盖一座大楼等，每一项任务都没有重复，所有的工序或作业环节都按一定秩序依次进行，有些工序可以并行作业，有些工序又必须顺序作业。三种生产流程的特征比较列于表3—3中。 表3—3 不同生产流程特征比较
二、生产流程设计的基本内容 生产流程设计所需要的信息包括产品信息、运作系统信息和运作战略，在设计过程中应考虑选择生产流程、垂直一体化研究、生产流程研究、设备研究和设施布局研究等方面的基本问题，慎重思考，合理选择，根据企业现状、产品要求合理配置企业资源，高效、优质和低耗地进行生产，有效满足市场需求。 生产流程设计的结果体现为如何进行产品生产的详细文件，对生产运作资源的配置、生产运作过程及方法措施提出明确要求。生产运作流程设计的内容见表3－4所示。 三、影响生产流程设计的主要因素 影响生产流程设计的因素很多，其中最主要的是产品（服务）的构成特征，因为生产系统就是为生产产品或提供服务而存在的，离开了用户对产品的需求，生产系统也就失去了存在的意义。 表3－4生产流程设计的内容
一、换热器类型的选取 1．换热器分类： （1）按照使用目的分类：冷却器、加热器、再沸器、冷凝器等； （2）按照结构分类：管壳式、板式、管式等。 2．换热器的类型选择 换热器的类型很多，每种型式都有特定的应用范围。在某一种场合下性能很好的换热器，如果换到另一种场合可能传热效果和性能会有很大的改变。 因此，针对具体情况正确地选择换热器的类型，是很重要的。换热器选型时需要考虑的因素是多方面的，主要有: 1) 热负荷及流量大小 2) 流体的性质 3) 温度、压力及允许压降的范围 4) 对清洗、维修的要求 5) 设备结构、材料、尺寸、重量 6) 价格、使用安全性和寿命 在换热器选型中，除考虑上述因素外，还应对结构强度、材料来源、制造条件、密封性、安全性等方面加以考虑。所有这些又常常是相互制约、相互影响的，通过设计的优化加以解决。针对不同的工艺条件及操作工况，我们有时使用特殊型式的换热器或特殊的换热管，以实现降低成本的目的。因此，应综合考虑工艺条件和机械设计的要求，正确选择合适的换热器型式来有效地减少工艺过程的能量消耗。对工程技术人员而言，在设计换热器时，对于型式的合理选择、经济运行和降低成本等方面应有足够的重视，必要时，还得通过计算来进行技术经济指标分析、投资和操作费用对比，从而使设计达到该具体条件下的最佳设计。3．管壳式换热器 管壳式换热器的应用范围很广，适应性很强，还具有容量大、结构简单、造价低廉、清洗方便等优点，因此它在换热器中是最主要的型式。以下内容均用于管壳式换热器 二、工艺条件的选定 1．压降 较高的压降值导致较高的流速，因此会导致较小的设备和较少的投资，但运行费用会增高，较低的允许压降值则与此相反。所以，应该在投资和运行费用之间进行一个经济技术比较。换热器的压降可以参考相关的经验数据。 允许压降必须尽可能加以利用，如果计算压降与允许压降有实质差别，则必须尝试改变设计参数。 在设计中要充分利用允许压降用；而增加一点压降会增加很大的经济性，则应再
新设备一般不需要拆开，只有在机械清洗、更换垫片、检查泄露原因、设备改装时，才需要打开换热器。 1、拆卸板片 打开换热器前，首先检查冷、热介质是否排放干净，松开前移走活动压紧板上接管（如有接管），应先均匀卸去每根夹紧螺栓的25%载荷后，再拆去夹紧螺栓，暂由标码螺栓承担夹紧载荷，为防止板片错位，在标码螺栓拧松时，压紧板面的倾斜不超过10mm。拆卸螺栓移开活动压紧板，板片很容易取下。 2、装板片 按设计流程图排列板片，夹紧之前应确认无误（如有换向片其位置及盲孔方位），然后按规定的顺序进行夹紧。拧紧夹紧螺栓时要符合规定，应按标号顺序均匀对角拧紧螺栓，以保持板片的平行状态，也就是说用四个标码螺栓将板片组件夹紧到适当长度，再插入其余螺栓，然后拧紧到规定的尺寸。当换热器使用的时间短，在一年以内，夹紧尺寸可以选用上限；使用时间较长，可以夹紧到较小尺寸，但不能小于最小尺寸，以免把板片及密封 垫片挤压坏。 3、液压试验 板式换热器组装后要进行液压试验。液压试验要按单侧分别进行。试验压力为工作压力的倍，保持30分钟不掉压为合格。 艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。 ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来
ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。 ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。 4、更换板片 有缺陷的板片应更换。更换的新板片应与旧板片完全相同且排列也相同。若现场没有备件，又不能停机时，应进行现场简单的处理，其方法是将损坏的板片成对抽出，如果数量不太多，减少的流道数也不多，组装后可以继续使用。对生产影响不会太大。 5、更换密封垫片 从框架取下的板片，确切记录板片的排列位置及密封垫片的密封形式。从密封槽中提出旧的垫片，彻底清洗密封槽。槽内残胶油脂及其它的异物都可以用刷子沾溶剂丙酮、丁酮或其它酮类溶剂擦洗。若处理介质为果汁、啤酒、牛奶等，先用含有清洗剂的热水清洁，然后再用溶剂擦洗。根据所规定型号粘合剂，按粘合规定粘接工艺进行垫片粘接。不得使用任意牌号粘合剂粘接，以免发生板片腐蚀、介质污染等。 6、更换角孔胶套 胶套损坏后应直接取下，新胶套的装入可用手在径向压扁，然后塞入压紧板的孔中。注意：压紧板内侧凹槽直径与胶套配合直径一致，不要将胶套装反。

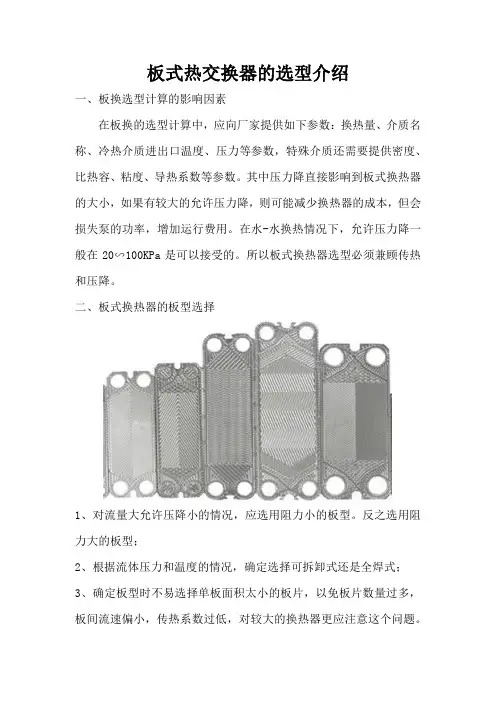

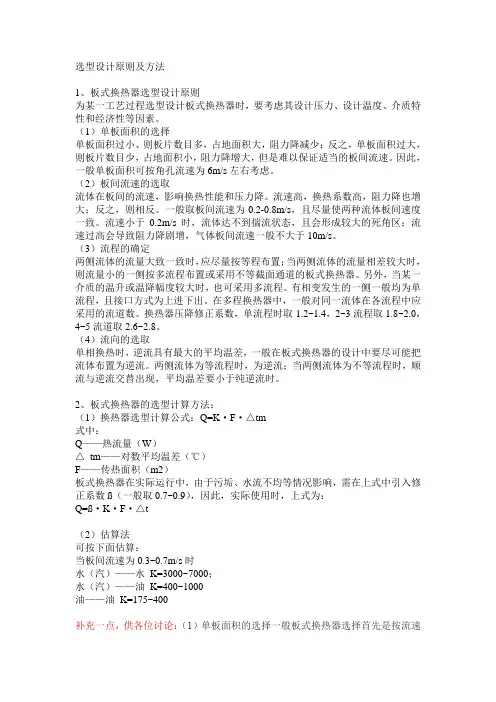

板式换热器选型设计原则及方法 单板面积的选择一般板式换热器选择首先是按流速确定角孔直径，角孔处流速一般控制在6m/s，当板片角孔确定后，板片的系列就能确定了。角孔直接一定的情况下，不同的制造商有不同板型，有的就一～种，有些较多。我知道的有一公司，在100mm角孔直接下，有多达7种板片。面积大小有3个规格，流道宽度有2个。至于单片面积的大下，我的经验是在满足工艺要求的情况下，应从价格上考虑。从单片面积的造价比，越大越便宜，但是整机价格得考虑框架的价格，所以而个应综合考虑。单片面积小，框架价格低，但是板片单价高。并且单片面积太下，处除了占地大，一般也难达到单流程的板片布置。（2）板间流速的选取基本同意楼主的观点，一般0.2m/s是下限，但是上限0.8m/s好象稍低了。不过这得看制造商的板片波纹。（3）流程的确定补充楼主观点：板式换热器流程在工业上一般都布置成单流程，这样在检修时可不用拆处接管。在卫生和食品上，多流程的应用较多。因为换热器一般都比较小。（4）流向的选取一般的板式换热器都是取纯逆流布置的。 可拆式板式换热器在换热站的应用情况 加热载体为 1.1MPa、230℃的蒸汽；供暖载体为热水,供水温度为92℃,回水温度为70℃,供水压力为0.5MPa、回水压力为0.14MPa。因原管壳式换热器设备陈旧,维修量大,并且蒸汽的消耗量有逐年递增的趋势。于是在2006年大修期间,将原管壳式换热器改造成板式换热器。1、板式换热器 板式换热器(plateheatexchangers,简称PHE)是一种新型高效换热器。其发明始于1872年,最初主要用于食品工业,后来逐渐扩大至造纸、医药、冶金、矿山、机械制造、电力、船舶、采暖及石油化工等其它工业领域。目前世界较知名的板式换热器生产厂家有瑞典的Alfa-laval(阿法拉伐)、SWEP(舒瑞普)、德国的GEA公司、英国的APV、日本的Hisaka(日版制作所)等。板式换热器由一系列具有一定波纹形状的金属片叠装而成,由于其特殊结构,使得板式换热器具有以下优点。 1.1 、总传热系数高,设备占地面积小 板式换热器的板片一般制成槽形或波纹形,介质在流道内的流动呈复杂的三维流动结构,其流动方向及流动速度均不断变化,造成很大的扰动,在低雷诺数(一般Re=50~200)下即可诱发湍流(而列管式换热器则要求雷诺数达到2000以上)。由于大的扰动减薄了液膜的厚度,可防止杂质在传热面上沉积粘附,从而减小污垢热阻,加之板片厚度仅0.6~0.8mm,热阻较小,另外在板式换热器中,冷热流体分别从板片的两侧通过,流体流道较小,不会出现象管壳式换热器那样的旁路流,故总传热系数较高。若以水/水为传热介质,板式换热器的总传热系数可达8360~25080kJ/m2•；h•；℃为管壳式换热器传热系数的3~5倍,但其设备体积仅为管壳式换热器的30%左右。 1.2 、传热效率高。板式换热器的传热效率非常高,国际上已有多家公司能提供最小对数平均温差△Tm=1℃的板式换热器产品。但冷热物流最小对数平均温差过小将导致换热器的换热面积很大,从工程应用角度而言并不经济。 1.3 、对数平均温差大。提高传热对数平均温差是强化传热效果的重要手段。流体的流动方向和方式都会影响对数平均温差。板式换热器内流体的流动总体上呈并流或逆流的方式,其传热平均温差的修正系数通常为0.95左右。而在管壳式换热器中,两种流体分别在壳程和管程内流动,总体上是错流的流动方式,即在壳程为混合流动,在管程为多股流动,所以传热平均温差的修正系数一般较小(约0.8左右)。 1.4 、组装灵活,操作弹性大。使用维修方便板式换热器由若干张板片组装而成,只需增、减板片的数量即可方便地调节换热面积的大小,因此使用非常灵活,操作弹性大,并且不象管壳式那样,需要预留出很大的空间用来拉出管束检修。而板式换热器只需要松开夹紧螺杆,即可在原空间范围内100%地接触倒换热板的表面,维修方便。 2 、板式换热器的适用条件及应用于换热站的实施方案 板式换热器虽然具有以上优点，但它并不能完全取代管壳式换热器。一方面是因为板式换热器对介质的洁净程度要求较高，它要求介质中杂质颗粒直径小于 1.5~2mm;另一方面是因为早期的板框式换热器(俗称可拆式板式换热器)只能适用于工作压力小于 1.6MPa、工作温度介于120~165℃之间的工况。 因换热站热源采用的是 1.1MPa;230℃的过热蒸汽，受密封垫片的耐温限制(普通EPDM垫片耐温150℃，耐高温的EPDM垫片耐温
