RTL8367RB应用参考电路原理图

超外差式收音机原理图一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

如图2所示。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz；图2 超外差收音机组成框图由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。

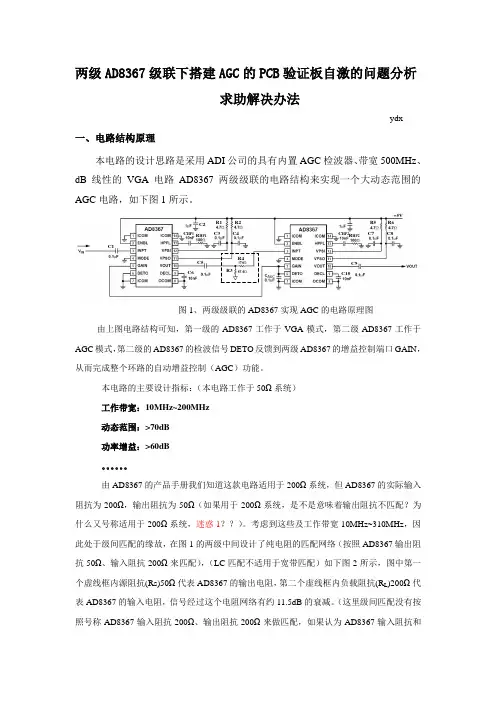

两级AD8367级联下搭建AGC的PCB验证板自激的问题分析求助解决办法---ydx 一、电路结构原理本电路的设计思路是采用ADI公司的具有内置AGC检波器、带宽500MHz、dB线性的VGA电路AD8367两级级联的电路结构来实现一个大动态范围的AGC电路，如下图1所示。

C2R1R2C HP1RHP1C1C3C4C5C6R3R4R5R6C7C8C HP2RHP2C9C10+5V图1、两级级联的AD8367实现AGC的电路原理图由上图电路结构可知，第一级的AD8367工作于VGA模式，第二级AD8367工作于AGC模式，第二级的AD8367的检波信号DETO反馈到两级AD8367的增益控制端口GAIN，从而完成整个环路的自动增益控制（AGC）功能。

本电路的主要设计指标：（本电路工作于50Ω系统）工作带宽：10MHz~200MHz动态范围：>70dB功率增益：>60dB。

由AD8367的产品手册我们知道这款电路适用于200Ω系统，但AD8367的实际输入阻抗为200Ω，输出阻抗为50Ω（如果用于200Ω系统，是不是意味着输出阻抗不匹配？为什么又号称适用于200Ω系统，迷惑1？？）。

考虑到这些及工作带宽10MHz~310MHz，因此处于级间匹配的缘故，在图1的两级中间设计了纯电阻的匹配网络（按照AD8367输出阻抗50Ω、输入阻抗200Ω来匹配），（LC匹配不适用于宽带匹配）如下图2所示，图中第一个虚线框内源阻抗(Rs)50Ω代表AD8367的输出电阻，第二个虚线框内负载阻抗(R L)200Ω代表AD8367的输入电阻，信号经过这个电阻网络有约11.5dB的衰减。

（这里级间匹配没有按照号称AD8367输入阻抗200Ω、输出阻抗200Ω来做匹配，如果认为AD8367输入阻抗和输出阻抗均为200Ω，是否意味着可以直接级联呢？在实际测试中直接级联情况下的参数参数很差，动态范围减小了很多，关闭信号源后电路也出现自激，迷惑2？？）。

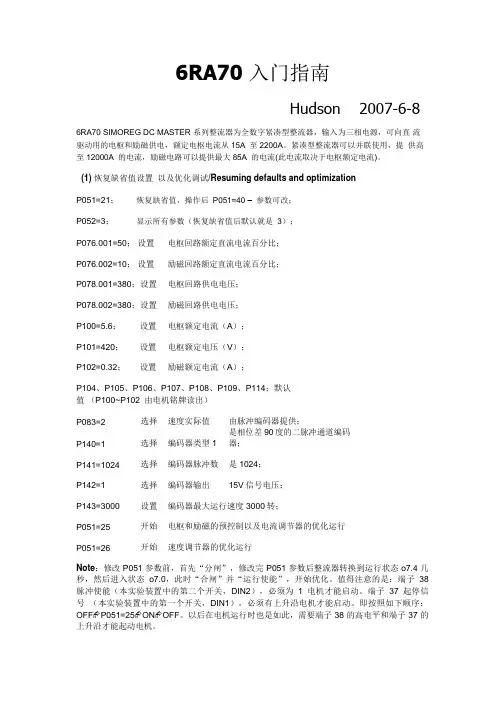

6RA70 入门指南Hudson2007-6-86RA70 SIMOREG DC MASTER 系列整流器为全数字紧凑型整流器，输入为三相电源，可向直流驱动用的电枢和励磁供电，额定电枢电流从15A至2200A。

紧凑型整流器可以并联使用，提供高至12000A的电流，励磁电路可以提供最大85A的电流(此电流取决于电枢额定电流)。

(1) 恢复缺省值设置以及优化调试/Resuming defaults and optimizationP051=21；恢复缺省值，操作后P051=40 –参数可改；P052=3；显示所有参数（恢复缺省值后默认就是3）；P076.001=50；设置电枢回路额定直流电流百分比；P076.002=10；设置励磁回路额定直流电流百分比；P078.001=380；设置电枢回路供电电压；P078.002=380；设置励磁回路供电电压；P100=5.6；设置电枢额定电流（A）；P101=420；设置电枢额定电压（V）；P102=0.32；设置励磁额定电流（A）；P104、P105、P106、P107、P108、P109、P114；默认值（P100~P102由电机铭牌读出）P083=2 选择速度实际值由脉冲编码器提供；P140=1 选择编码器类型1 是相位差90度的二脉冲通道编码器；P141=1024 选择编码器脉冲数是1024；P142=1 选择编码器输出15V信号电压；P143=3000 设置编码器最大运行速度3000转；P051=25 开始电枢和励磁的预控制以及电流调节器的优化运行P051=26 开始速度调节器的优化运行Note：修改P051参数前，首先“分闸”，修改完P051参数后整流器转换到运行状态o7.4几秒，然后进入状态o7.0，此时“合闸”并“运行使能”，开始优化。

值得注意的是：端子38脉冲使能（本实验装置中的第二个开关，DIN2），必须为1电机才能启动。

端子37起停信号（本实验装置中的第一个开关，DIN1），必须有上升沿电机才能启动。

自己收藏的几十个开源项目（28G设计资料）,适用于毕业设计自己收藏的几十个开源项目（28G设计资料），适用于毕业设计自己近几年收集的开源项目，包含了热门开源项目（包含小四轴、智能手环、光立方、智能车、防丢器等项目），STM32开源项目（含大赛作品、毕业设计、国外项目、创客项目等），设计资料不少于28G，所有资料和代码均从网上获得，请大家珍惜收集成果。

热门开源项目（包含小四轴、智能手环、光立方、智能车、防丢器等项目）号外！号外！（搞四轴，有这套就足够了！)科研级别的小四轴STM32F4芯片支持WIFI且android手机控制自适应控制就是牛掰！该飞机面向有科研和强烈学习意向的小伙伴们使用，如果只是想玩的话你肯定不会喜欢这套四轴的，主要设计思想是提供一个高性能的控制和姿态算法验证平台，因此牺牲了许多“玩”的性能，却大幅的提高了通信和运算的能力。

该机可以承载很大的通信数据量，通信部分我已经做了多线程时线程安全的考虑，可以随意的printf给上位机，完全不用自己考虑线程安全和数据胡乱穿插的问题（还没测试过最大能承载多大的数据量，但是实时发送存储飞控数据已经足够了）。

最关键的是中央最优越的地理位置被一颗螺丝孔霸占了……这是做控制算法的人所必须的，连接万向节测试控制效果。

上下位机软件的开发遵循“最简，方便修改”的原则，实现了大多数的功能，但是没有把程序写到“很大很复杂”，这样使用我程序的小伙伴们就可以非常方便的找到核心代码并按照自己的需求进行更改。

（开源）百度智能运动手环（软硬件设计+源代码+手机APP+通讯协议等）智能运动手环是可穿戴设备的一个主要发展方向，国内外均有产品面世。

其使用方式为腕部佩戴（可以有其它变种佩戴形式），基本功能为运动记录、睡眠质量检测、时间显示和静音闹钟、与智能手机的配合产生的实用功能（如来电提醒、手机防丢、一键拍照和解锁等）。

分享蓝牙4.0防丢器源码+原理图+PCB源文件+视频讲解该蓝牙4.0 防丢器基于GB2540模块设计。

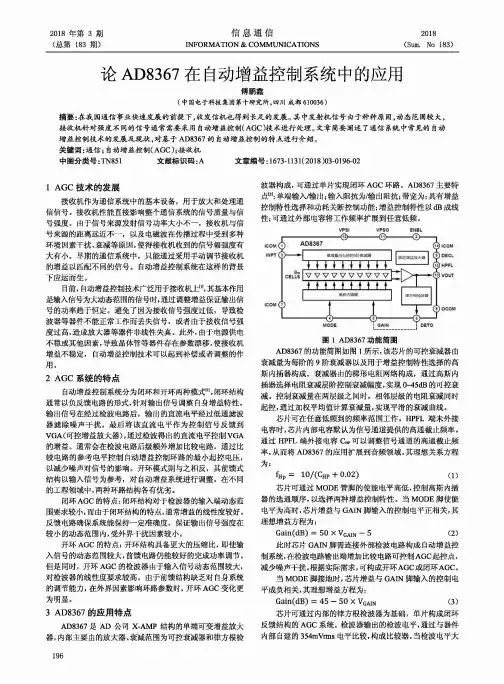

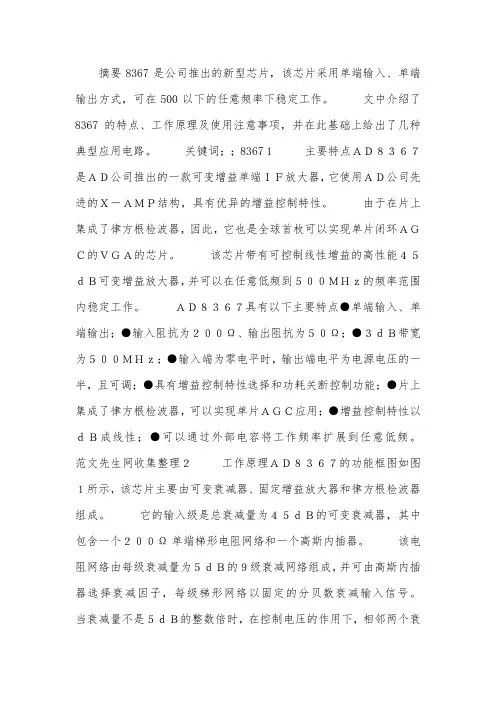

摘要8367是公司推出的新型芯片，该芯片采用单端输入、单端输出方式，可在500以下的任意频率下稳定工作。

文中介绍了8367的特点、工作原理及使用注意事项，并在此基础上给出了几种典型应用电路。

关键词；；8367１主要特点ＡＤ８３６７是ＡＤ公司推出的一款可变增益单端ＩＦ放大器，它使用ＡＤ公司先进的Ｘ－ＡＭＰ结构，具有优异的增益控制特性。

由于在片上集成了律方根检波器，因此，它也是全球首枚可以实现单片闭环ＡＧＣ的ＶＧＡ的芯片。

该芯片带有可控制线性增益的高性能４５ｄＢ可变增益放大器，并可以在任意低频到５００ＭＨｚ的频率范围内稳定工作。

ＡＤ８３６７具有以下主要特点●单端输入、单端输出；●输入阻抗为２００Ω、输出阻抗为５０Ω；●３ｄＢ带宽为５００ＭＨｚ；●输入端为零电平时，输出端电平为电源电压的一半，且可调；●具有增益控制特性选择和功耗关断控制功能；●片上集成了律方根检波器，可以实现单片ＡＧＣ应用；●增益控制特性以ｄＢ成线性；●可以通过外部电容将工作频率扩展到任意低频。

范文先生网收集整理２工作原理ＡＤ８３６７的功能框图如图１所示，该芯片主要由可变衰减器、固定增益放大器和律方根检波器组成。

它的输入级是总衰减量为４５ｄＢ的可变衰减器，其中包含一个２００Ω单端梯形电阻网络和一个高斯内插器。

该电阻网络由每级衰减量为５ｄＢ的９级衰减网络组成，并可由高斯内插器选择衰减因子，每级梯形网络以固定的分贝数衰减输入信号。

当衰减量不是５ｄＢ的整数倍时，在控制电压的作用下，相邻两个衰减节点均会导通，通过离散节点衰减的加权平均值来获得与控制电压相对应的衰减量，并以这种方式获得平滑、单调的衰减特性。

它在大于４０ｄＢ的增益控制范围内，工作频率为２００ＭＨｚ时，可提供优于±０．５ｄＢ的线性误差，而在４００ＭＨｚ时可提供优于±１ｄＢ的线性误差。

紧跟衰减器的是固定增益放大器，该放大器主要用于保证ＡＤ８３６７具有４２．５ｄＢ的增益和５００ＭＨｚ的带宽，它实际上是一个具有１００ＧＨｚ增益带宽积的运算放大器，因此,当其工作在高频时，仍具有良好的线性度。
