绝密★启用前

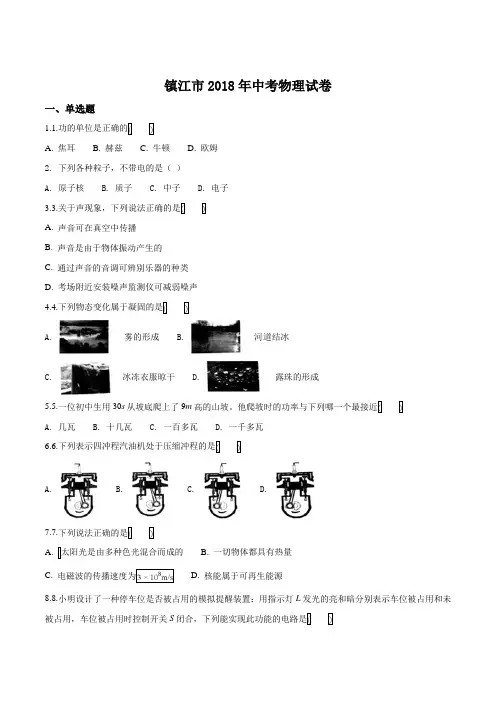

江苏省镇江市2018年中考物理试卷
物理
(满分：100分 考试时间：100分钟)
一、选择题(本题共12小题,每小题2分,共24分.每小题只有一．．．个．选项是正确的) 1.功的单位是
( )
A .焦耳
B .赫兹
C .牛顿
D .欧姆 2.下列不带电的是
( )
A .原子核
B .质子
C .中子
D .电子 3.关于声现象,下列说法正确的是
( )
A .声音可在真空中传播
B .声音是由于物体振动产生的
C .通过声音的音调可辨别乐器的种类
D .考场附近安装噪声监测仪可减弱噪声 4.下列物态变化属于凝固的是
( )
A .雾的形成
B .河道结冰
C .冰冻衣服晾干
D .露珠的形成 5.一位初中生用30s 从坡底爬上了9m 高的山坡.他爬坡时的功率与下列哪一个最接近 ( ) A .几瓦 B .十几瓦 C .一百多瓦 D .一千多瓦 6.下列表示四冲程汽油机处于压缩冲程的是
( )
A
B
C
D
7.下列说法正确的是
( )
A .太阳光是由多种色光混合而成的
B .一切物体都具有热量
C .电磁波的传播速度为8310m/s
D .核能属于可再生能源
8.小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用,车位被占用时控制开关S 闭合.下列能实现此功能的电路是
( )
A
B
C
D
9.如图所示,将纸片从易拉罐和水平桌面间快速水平抽出,易拉罐几乎不动.则将纸片抽出的过程中,易拉罐
( )
A .不具有惯性
B .在水平方向上受力平衡
C .相对纸片水平向右运动
D .受到水平向右的摩擦力
10.如图所示电路,电源电压恒定,R 为光敏电阻,其阻值随着光照的增强而减小,0R 为定值电阻.当光照减弱时
( )
A .○V 与○A 2示数的比值减小
B .○V 与○
A 2示数的比值不变 C .○
A 2
与○A 1
示数之差变大
D .电路消耗的总功率减小
毕业学校_____________姓名________________ 考生号________________ ________________ ___________
-------------在
--------------------此--------------------
卷--------------------
上--------------------
答--------------------题--------------------
无--------------------
效----------------
物理试卷第3页（共20页）物理试卷第4页（共20页）
(第10题)
(第11题)
11.烛焰和光屏的中心在凸透镜主光轴上,它们的初位置如图所示,凸透镜的焦距为10
cm .下列操作不可能．．．使烛焰在光屏上成清晰像的是 ( )
A .仅将蜡烛移至刻度线M 的左侧某处
B .仅将光屏移至刻度线P 的右侧某处
C .仅将凸透镜向左移至刻度线N 处
D .将透镜右移3cm ,且光屏移至刻度线Q 的右侧某处
12.如图1所示,水平路面由三段长度相等的粗糙区域组成.在2N 水平拉力F 的作用下,物块(体积忽略不计)从区域①的最左端由静止开始运动,在刚进入区域③时撤去拉力,物块最终停在区域③的最右端.图2为物块在区域①和②上运动的v t -图像.则 ( )
图1
图2
A .区域①路面的粗糙程度比②的大
B .拉力在区域①中做功的功率比②的小
C .物块在区域①上所受的摩擦力等于2N
D .物块在区域③上运动的时间可能为1s 二、填空题(本题共9小题,每空1分,共28分) 13.(1)图1中,物块的长度为 cm ； (2)图2中,电压表的示数为
V ；
(3)图3中,弹簧测力计的示数为 N .
图1
图2
图3
14.如图所示,向盒中滴入几滴酒精后就闻到了酒精的气味,酒精发生的物态变化是 ,将盒盖盖紧后启动电火花发生器,盒盖向外飞出,这说明了力可以改变物体的 ,盒盖的机械能是由燃气的 能转化而来的.
(第14题)
(第15题)
15.如图所示,回形针处于静止状态,通电螺线管(电流方向见图)的下端为 极.回形针因处在通电螺线管所产生的 中而被磁化,它的上端为 极. 16.小明通过机械将重100N 的重物在5s 内竖直向上匀速提升了2m ,机械效率为80%.则此过程中有用功W =有 J ,额外功=W 额 J ,小明做功的功功率
P =
W .
17.图是研究“相同时间内导体产生的热量与 的关系”的装置.每只烧瓶中煤油质量均为200g ,电阻丝120R =Ω,电路中电流0.5A I =.通电5min 后,左侧烧瓶中的煤油温度升高了2℃,煤油吸收的热量为 J ,1R 产生的
电热
J .[32.110J/(kg )c =?煤油℃]
(第17题)
(第18题)
18.如图所示,轻质杠杆OB 可绕O 点转动,OA AB =,物块G 重30N ,==30αβ∠∠?.在B
点作用一个竖直向上的拉力F 使杠杆在水平位置平衡,F 的大小为
N ；保持
杠杆在水平位置平衡,仅将拉力F 沿顺时针方向转动,则在转至虚线①所示位置的过
程中,拉力大小将 ,在转至虚线②所示位置时,拉力与物重的大小关系为F ________G .
19.某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示,已知电源电压为220V ,电热丝1R 阻值为60Ω,电加热器处于保温挡时的功率为484W ,则电热丝
2R 的阻值为 Ω,电加热器处于加热挡时的功率为 W .
若该同学选
物理试卷第5页（共20页）物理试卷第6页（共20页）
用了熔断电流为5A 的熔丝,则你认为该电加热器在实际使用中会出现的状况是： .
(第19题)
(第20题)
20.如图所示,水平桌面上有两个相同的圆柱形容器A 和B ,置于其中的圆台形实心铁块甲和乙完全相同,它们的上表面均与容器中水面相平,则甲、乙受到的浮力F 甲 F 乙.当从两容器中分别取出相等质量的水后(未取完),A 、B 底部受到水的压强A p B p ,甲、乙受到浮力F 甲
F 乙.(均选填“＞”“=”或“＜”) 21.如图1所示,电压12V U =,灯泡L 的额定电压为9V ,其电流与电压的关系如图2所示,滑动变阻器R 的最大阻值为10Ω.则灯泡L 正常发光时的功率为
W ,阻
值为 Ω.在调节滑动变阻器的过程中,灯泡L 消耗电功率的最小值是
W .在某次正常调节中,R 的阻值变化量比L 的阻值变化量大,则滑片P 的移动方向
是 (选填“一定向左”“一定向右”或“向左、向右均可”).
图1
图2
三、解答题(本题共7小题,共48分.解答26、27、28题时应有必要的解题过程)
22.(6分)请按题目要求作答.
图1
图2
图3
(1)铁球用细绳悬挂在倾斜杆上处于静止状态,O 为重心.请画出铁球所受力的示意图； (2)请根据平面镜成像特点作出物体AB 在平面镜中所成的像；
(3)请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路. 23.(6分)为了测量物块A 和B 的密度,某同学进行了如下实验.
图1
图2
图3
(1)将天平放在水平桌面上并将游码归零后,若指针静止时位置如图1所示,则应将平衡螺母向 (选填“左”或“右”)端调节；
(2)图2是正确测量A 的质量时使用砝码情况和游码的位置,其质量为
g ；图
3是用量筒测量物块A 体积时的场景,则它的体积是 3
cm ,密度为 3kg/m ；
(3)另一物块B 的密度大于酒精而小于水,请将该同学测量其密度的下列实验步骤补充完整.
①将物块B 放入装有适量水的烧杯中,然后向烧杯中缓慢注入酒精并充分搅拌,直至物块B 在 混合液中；
②取出物块B 后,测出烧杯及杯内混合液的总质量为1m ；
③将烧杯中的部分混合液倒入空量筒中,测出它的体积为V ,同时测出烧杯及杯内剩余混合液的总质量为2m ；
④由测量结果得到物块B 的密度表达式为=ρ (用步骤中的字母表示). 24.(6分)如图1所示,将透明的薄壁(厚度可忽略不计)方形水槽水平放置,固定在水槽底部的激光笔沿图示方向发出一细光束,小彬通过缓慢改变水槽中的水量来探究光的
传播现象.
图1
图2
(1)图1水槽中未注水时可在侧壁上A 处得到一个光点,注入一定量的水后,光点移至
B 处,这是由于光在水面处发生了光的 现象,此时入射角 角θ
(选填“大于”“等于”或“小于”)；
毕业学校_____________姓名________________ 考生号________________ ________________ ___________
-------------在
--------------------此--------------------
卷--------------------
上--------------------
答--------------------
题--------------------
无--------------------
效
----------------
物理试卷第7页（共20页）物理试卷第8页（共20页）
(2)为使B 处的光点移至C 处,则应使水槽中的水量 ,若BC 间距离为2cm ,则水面高度的变化量h 2cm (选填“＞”“=”或“＜”)； (3)如图2所示,小彬将激光笔移至虚线框内向水槽底部照射,为使光束第一次从水面射出后沿DE 方向传播,则激光笔照射的方向应满足的条件是 ,且激光笔照射在水槽底部的位置必须在区域 (选填“①”“②”或“③”)内. 25.(8分)小军利用图1电路探究电流与电阻的关系,所用器材规格已在图中标明.
图1
图2
(1)请用笔画线代替导线将电路连接完整,使滑片P 向左移动时,滑动变阻器接入电路的阻值增大；
(2)完成连接后进行实验.闭合开关前,滑片P 应置于最 (选填“左”或“右”)端；
(3)实验中,若无论如何调节滑动变阻器,电流表的示数为零,电压表示数始终为3V .经检查发现是某根导线出现了断路,该导线是 (选填导线编号)； (4)测量结束后,应先 ,拆除 两端导线后,再拆除其他导线并整理好器材；
(5)将电流表示数记为I ,电阻箱和滑动变阻器接入电路的阻值分别记为1R 和2R .
小军根据实验数据绘制的I 与11R
之间关系的图线如图2所示. ①根据图②可得出“在电压一定时,通过导体的电流与导体的电阻成 ”的实验结论；
②下列选项中,能正确反映I 与2
1R 之间关系的是 ,你的理由
是： .
A
B
C
D
26.(6分)消防员趴在淤泥地上,受困者伏在其背部用力即可从淤泥里成功脱离,这与压强的知识有关.图1模拟受困者双脚站立时的场景,他对水平地面的压强为15000Pa ；图2模拟消防员趴在淤泥地上的场景,当受困者完全伏在消防员背上后,消防员与水平地面的接触面积为0.52
m .受困者与消防员的质量分别为60
kg 和50kg ,g 取10
N/kg .
图1
图2
(1)求受困者所受的重力；
(2)求图1中受困者双脚与地面的接触面积；
(3)当受困者完全伏在图2中消防员背上后,求消防员对地面的压强.
物理试卷第9页（共20页）物理试卷第10页（共20页）
27.(8分)图1中叶片转动时,电动机发电使LED 小灯发光.电梯运行有时也会发电,产生
的电能一般通过电阻发热而消耗掉.图2中电梯安装的电能回收装置,能将产生的电能回收利用.已知电梯空载时轿厢的质量比配重的小且钢缆的质量可忽略不计.
图1
图2
(1)图1发电的原理是 ；当图2轿厢处于空载 (选填“上行”或“下
行”)时,电梯将会发电；
(2)图2中电梯在空载匀速下行的某段时间内,电机消耗的电能5
210J E =?电,其转化
为电梯机械能的效率=80%η,配重的重力势能增加了51 2.410J E ?=?.则此段时间内,配重的动能 (选填“增加”“减小”或“不变”),并求出轿厢重力势能的变化量2E ?；
(3)若镇江拥有电梯数2500n =台,每台电梯平均每天消耗的电能100kW h E =,
在全部安装了电能回收装置后,可节约30%的电能.则这些电梯每天节约的电能相当于完全燃烧多少千克煤所放出的热量？煤的热值取7310J/kg q =?.
28.(8分)国家规定燃气灶须安装熄火自动保护装置,在意外熄火(如汤水溢出)时,装置能自动关闭气路.图1为小华设计的模拟装置示意图：电源电压
6V U =；当电磁铁
线圈中的电流0.02A I ≤时,衔铁K 被释放、从而关闭气路(未画出)启动保护,反之打开气路；线圈电阻不计；热敏电阻t R 的阻值与温度的关系如图2中图线①所示.
图1燃气灶熄火自动保护模拟装置
图2t R 的阻值与温度的关系
(1)停止加热(意外熄火)后,随着t R 温度降低,线圈中电流将变 ； (2)在调试装置时,需满足以下两个条件： ①装置启动保护时t R 的温度不高于80℃；
②为防止意外熄火后燃气泄露的时间过长,装置启动保护时t R 的电功率不超过0.06W ；
为满足上述条件,求电阻箱R 接入电路阻值的范围；
(3)调试完成后,若仅将t R 更换图线②所示的热敏电阻(两只热敏电阻的吸、放热本领相同),小华发现装置启动保护的灵敏度会降低,你认为其中的原由是： .

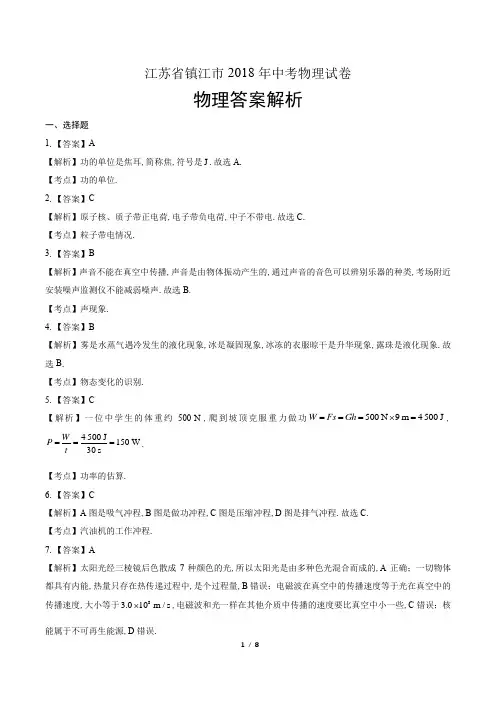

江苏省镇江市2018年中考物理试卷
物理答案解析
一、选择题 1.【答案】A
【解析】功的单位是焦耳,简称焦,符号是J .故选A . 【考点】功的单位. 2.【答案】C -------------在
--------------------此--------------------卷--------------------
上--------------------
答--------------------
题--------------------
无--------------------
效
----------------
毕业学校_____________姓名________________ 考生号________________ ________________ ___________
物理试卷第11页（共20页）物理试卷第12页（共20页）
【考点】电路设计. 9.【答案】D
【解析】将纸片从易拉罐的底部抽出时,易拉罐几乎不动,由于易拉罐具有惯性,A 错误；
易拉罐在水平方向上受到向右的摩擦力作用,受力不平衡,B 错误；由于作用时间很短,易拉罐还没有来得及运动.易拉罐相对纸片向左运动,C 错误；故选D . 【考点】力与运动的关系. 10.【答案】D
【解析】题图所示的电路是并联电路,电流表1A ；测电阻R 的电流,电流表2A 测总电流,
电压表测总电压(也测各支路电压),保持不变.当光照减弱时,光敏电阻的阻值增大,电流表2A 的示数变小,2A 的示数也变小,电压表与电流表2A 的示数之比变大,A 错误；电压表与电流表2A 的示数之比也变大,B 错误；电流表2A 与电流表1A 的示数的之差等于电阻0R 的电流,保持不变,C 错误；电路消耗的总功率P U I =总总总,总电压不变,总电流变小,总功率变小.故选D . 【考点】动态电路分析. 11.【答案】C
【解析】凸透镜的焦距是10cm ,由图可知,此时的物距等于15cm ,像距也是15cm .要想使
烛焰在光屏上成清晰的像,如果只调蜡烛需要将物体移至二倍焦距以外,A 选项有可能；如果只移动光屏需要将光屏移至二倍焦距以外,B 选项有可能；如果将凸透镜右移3cm ,此时的物距等于18cm ,物距在一倍焦距和二倍焦距之间,则物体成像在二倍焦距以外的位置,此时光屏移到Q 点右侧某个位置能成清晰的像,D 选项有可能；如果将只将透镜移到N 点,此时的物距等于12cm ,蜡烛处在一倍焦距和二倍焦距之间,物体成像在二倍焦距以外的位置,而此时光屏到透镜间的距离只有18cm ,故不能在光屏上成清晰的像,C 选项不可能. 【考点】凸透镜成像规律的实验探究. 12.【答案】B
【解析】结合运动图和速度图像可以得到的信息有,物体在0～2 s 内,做加速运动,在2
s ～3 s 内做匀速运动,且物体在0～2 s 内图像与2 s ～3 s 内图像与坐标轴围成的面积
相同,则物体运动的路程相同.即物体在0～2 s内在区域①上做加速运动,在2 s～3 s 内在区域②上做匀速直线运动.区域①表面上受到的摩擦力小于拉力F,在区域②表面上受到的摩擦力等于拉力F,因为滑动摩擦力大小只与压力大小和接触面的粗糙程度有关,所以区域①路面的粗糙程度比区域②的粗糙程度小,A错误；拉力在两个区域上运动的距离相等,做功大小相等,作用时间不同,在区域①上运动时间长,功率小,B正确；物体在区域①上受到的摩擦力小于2N
F=,C错误；当物体进入区域③时,撤去拉力,物体受到向左的摩擦力作用,做减速运动,最后停在区域③的最后端,其运动的形式与区域①正好相反,所以物体在区域③上运动的时间是2 s,D 错误.
【考点】力与运动的关系.
二、填空题
13.【答案】(1)2.85(2.83～2.87)
(2)2.2
(3)2.8
【解析】(1)图1中刻度尺测量的物体的长度是2.85 cm；
(2)图2中,电压表的示数是2.2 V；
(3)图3中,弹簧测力计的示数是2.8N.
【考点】测量仪器的读数.
14.【答案】汽化
运动状态
内
【解析】闻到酒精的气味是酒精发生了汽化现象；点火后盒盖向外飞出,说明力可以改变物体的运动状态；此时盒盖的机械能是由燃气的内能转化而来的.
【考点】酒精的物态变化,力的作用效果和能量的相互转化.
15.【答案】S
磁场
N
J(kg)0.2kg
?
℃
560s
?=【考点】实验探究的影响因素与热量的计算
物理试卷第13页（共20页）物理试卷第14页（共20页）
物理试卷第15页（共20页）物理试卷第16页（共20页）
交于点(2V,1A),则此时灯泡的电功率最小为2V 1A 2W P UI ==?=. 【考点】欧姆定律和电功率的综合计算. 三、解答题
22.【答案】如图所示：
(3)平行于DE
②
【解析】(1)水槽中未加水时,由光的直线传播,激光射到侧壁上的A点,当水槽中加入水时,光点下移到B点位置,这是由于光的折射现象引起的；当光从水中射入空气中时,折射角大于入射角,此时人射角小于角θ；
(2)要使B处的光点移到C处,则应使水槽中的水量增加；若BC间距离为2 cm,根据几
何关系可知,水面高度的变化量大于2 cm；
(3)因为光在水中与空气中发生折射时,在空气中的角度较大,则为了使光束第一次从水
面射出后沿DE方向传播,激光笔应该与DE平行入射到区域②的位置,才能实现.
【考点】光的折射.
25
.【答案】(1)如图所示：
(2)左
(3)②
(4)断开开关
电池(电源)
(5)反比
A
滑动变阻器两端电压保持1V不变
【解析】(1)连接电路时,滑动变阻器的滑片向左移动时,接入电路的阻值增大,则滑动变阻器应该接右下角的接线柱,电路连接如图所示；
(2)完成电路连接,闭合开关前,滑片P要置于阻值最大端(左端)；
物理试卷第17页（共20页）物理试卷第18页（共20页）
11
?==?,由
kW h30%7500kW h 2.710J
11
10J
=9000kg
.
J/kg
