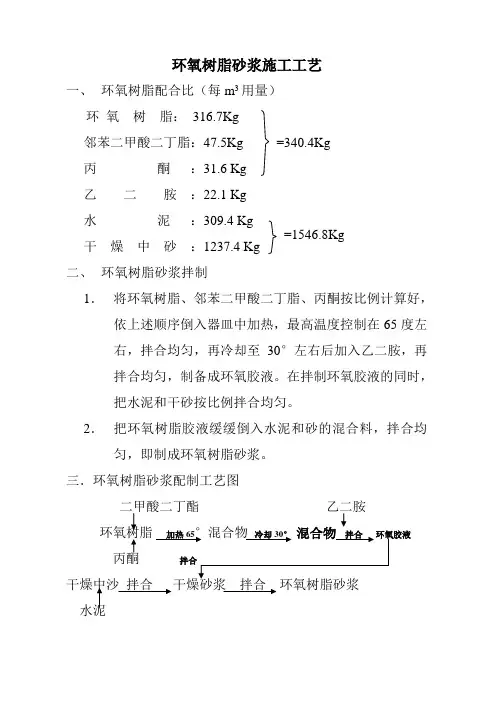

环氧树脂砂浆施工工艺
一、 环氧树脂配合比（每m 3用量）
环 氧 树 脂： 316.7Kg
邻苯二甲酸二丁脂：47.5Kg
=340.4Kg
丙 酮 ：31.6 Kg
乙 二 胺 ：22.1 Kg
水 泥 ：309.4 Kg
干 燥 中 砂 ：1237.4 Kg
二、 环氧树脂砂浆拌制
1． 将环氧树脂、邻苯二甲酸二丁脂、丙酮按比例计算好，
依上述顺序倒入器皿中加热，最高温度控制在65度左右，拌合均匀，再冷却至30°左右后加入乙二胺，再拌合均匀，制备成环氧胶液。在拌制环氧胶液的同时，把水泥和干砂按比例拌合均匀。
2． 把环氧树脂胶液缓缓倒入水泥和砂的混合料，拌合均
匀，即制成环氧树脂砂浆。
三．环氧树脂砂浆配制工艺图
二甲酸二丁酯 乙二胺
环氧树脂 干燥中沙 拌合 干燥砂浆 拌合 水泥
四．施工注意事项
1.配合比准确与否对粘结的牢固程度有决定性影响，因此要求：
a.正确执行配比，尤其是乙二胺计量要绝对准确，乙二胺是固化剂，掺量多则固化快且硬化后脆性增加，掺量少则固化慢，甚至不能形成强度。
b.乙二胺掺入半成品后务必搅匀。
c.所需粘结的位置必须用钢丝刷刷干净。
d.如在潮湿场地施工，应将需要粘结的地方烘干。
e.采用金属底座时，应将底座上的油质用汽油清洗干净。
f.粘结时砂浆不宜太厚、太深，要均匀密实，冷却后几分钟让其有一定的吸收时间，粘结后用手加一定的压力，使其接触良好。
g.所有砂必须是干燥中沙。
2.配料时用的器皿宜广口、浅底易于散热。
3.拌制成的环氧树脂混合物易分散放置，切勿成桶或堆置，以免提前固化。
4.操作人员必须带口罩，橡皮手套。
5.因乙二胺有毒、易发挥，所以施工现场必须通风，避免有害气体对人体产生不良影响。
6.环氧材料加热应注意温度控制，以防燃烧。
7.施工工具可用丙酮、甲苯、二甲苯溶剂清洗；人体与胶液接触部位，要清洗干净。
环氧树脂砂浆超耐磨地坪 施 工 方 案
环氧树脂砂浆超耐磨施工工艺 一、技术方案 根据现场的具体情况要求耐磨，光亮等， 施工方案，供贵公司参考。 1、基面要求：1、表面强度C25以上，一层地面建议做防水层。 2、地面平整度要求2m 靠尺最大高差小于2mm 。 3、含水率小于4% 2 3、产品特点
4、技术参数 注：以上资料系依据实验室标准环境制样检测所得，仅供参考。 5、施工步骤
二、服务保修 保修期12个月，在保修期内，因材料出现地板质量问题，我公司负责免费维修。 三、注意事项 1、施工时现场温度应在10℃以上，如低于此标准时，请停止施工或改用其它低温度耐湿产品以免表层发粘或不干发白。 2、施工场所要注意通风良好，避免人员进入。 3、施工人员应戴保护手套，避免使皮肤接触漆料。 4、材料存放应将其整齐堆放在托板上，以免材料进水，并做好标示，并应严防烟火。底涂料因含溶剂，须待完全挥发固化后方可进行下一道的施工以免起泡掉层。
5、材料配比时应注意混合比例，且使用电子称为准，材料须使用搅拌器搅拌均匀。 6、涂料时发现颗粒或其它杂物应及时清除干净。 四、地坪养护 1、完工后可使用时间：24小时后方可行人，48小时后可行车，请完全封闭施工现场，养护期禁止沾水粘油或重压，以免损伤环氧树脂层。 2、保持清洁卫生：环氧地面需要保持清洁的卫生，如有砂尘颗粒、坚硬物料的碎颗粒等，需及时清扫干净，以免经碾压后刮伤地面。 3、避免撞击和刮伤，避免超重的机器、物件直接撞击地面。避免尖锐的器件刮伤地面，如有叉车、手推车等行走，应使用橡胶轮子。 4、如有油污和溶剂，所施工地坪漆虽有较好的耐酸性，但亦需妥善护理，如有水、酸性大、中型碱性溶剂、机油等积于地面，应及时处理，最好不要超过48小时。 5、不得有硬物在地面拖行，不得将泥、砂等进行现场。 6、作业（如电焊、刷天花板等）地点一定要铺垫隔挡材料，避免损坏、弄脏环氧地坪漆。
环氧树脂涂层地面施工方法 1、基层要求 1.1基层须是钢筋结构混凝土，标号不能低于C25。 1.2基层用磨光机抛光，平整度应达到±3mm/2m。 1.3基层黏结强度应大于1.5N/mm2。 1.4混凝土地面基层处理需要至少28 天时间养护。 1.5基层底下必须设有防潮层。 1.6基层含水率必须低于8%。 1.7将施工的基层表面应保持清洁，不允许有赃物或粒子存在。所有赃物如油剂脂肪、油脂状物、油漆残渣、化学物品、水藻与浮浆等须一律清除。 1.8所有裂缝和凹洞必须采用批准的材料修补。 2、基层准备 2.1使用无尘打磨处理法去除地面和墙面上黏结不牢固的表层和表面浮浆、油漆等污物，把原有基层抓毛。抓毛的主要作用是为基层与环氧砂浆层结合更加牢固。 2.2在已抓毛过的基层上安装上述地坪产品。 3、基层处理 3.1目的：清理混凝土地面，保证SEC 涂地板附着力强。 3.2材料：SEC 涂地板基层处理材。 3.3施工机械： 1）日本（LANAX）K30 型无尘打磨机一台 2）日本无尘手提式（LINAX）S-40 研磨机两台 3）德国（PERMA）集尘器一台 4）日本（LANAX）N-2 型吸尘器一台 5）钢质刮片、铲刀、专用清理工具（使用工具视地面情况而定）
4、施工方法： 4.1技术人员在进入现场前，须使用PT—90B 含水率测试仪确定地面含水量，达到8%±2 以下的施工标准后，方可进行以下程序。 4.2施工人员使用钢质刮片、铲刀、专用清理工具将原有素地浮沙、浮浆除去。 4.3确定局部落差较大处，使用日本(LANAX)F22 型无尘打磨机打磨凸起部分。 4.4使用日本(LANAX)K30 型无尘打磨机打磨全部地面，起砂严重区域必须打磨细致。 4.5使用日本无尘手提式(LINAX)S-40 研磨机打磨局部落差较大处。 4.6使用德国（PERMA）集尘器和日本（LANAX）N-2 型吸尘器将地面及边角吸尘干净。 4.7检查混凝土质量情况，如有裂缝并超过1.00mm 的，使用地缝切割机或手提研磨机切割地缝，切割后的地缝的宽度及深度要不小于6.0mm，使用吸尘器清理被切割地缝内的灰尘。 4.8使用基层修补材料修补地面较大的凹窝和切割的地缝。3- 5.注意事项：要求混凝土的含水量应小于8%，以保证SEC 环氧树脂地板与混凝土结合强度。 4.9第一道底漆施工 4.9.1目的 使用黏度较稀的环氧树脂底漆封闭素地，渗透混凝土基层1-3mm确保SEC 地板与混凝土结合。 4.9.2材料：SEC 三组分单色环氧底漆（黏度：涂4 杯.25℃，S.50 -80），厚度：0.1mm4-4. 4.9.3施工工具： 1）便携式搅拌器。
一、地坪漆施工对基面的要求 1、基层表面必须密实，无疏松、起砂、脱层现象； 2、地坪混凝土强度最终达到C25以上，表面承受压力达60Mpa以上； 3、基层表面平整度达到2米直尺检验不大于3mm； 4、首层环氧地面施工，应先进行地面防潮处理； 5、基面含水率要求小于4％； 二、地坪漆施工对空间环境的要求 1、施工场地地面堆放物、工程垃圾及施工设备清场； 2、其他施工班组撤离作业区，在地坪漆施工区域非施工人员及车辆均不得进入； 3、墙面、顶壁不得有漏水、渗水； 4、施工区域保证足够照明，确保施工人员有良好的视线； 5、施工区域有良好的通风设施，保证施工时或施工后空气的流动有助于油漆层干 燥，缩短固化时间。 三、地坪漆施工技术方案 （一）施工工艺流程： 1、基面处理：基面整体细致打磨、完全除尘； 2、环氧树脂底涂施工：涂刷渗透性环氧底油，使其充分渗入地面，达到表面均匀成 膜，无遗漏，并有一定亮度； 3、对进行环氧底涂施工后的基面局部打磨、吸尘、涂刷环氧底油； 4、环氧树脂中涂施工：按工艺要求对整个基面均匀刮涂石英砂或腻子； 5、环氧树脂面涂施工：细磨、除尘，按工艺要求对整个基面均匀涂刷环氧涂； 6、养护、施工结束。 （二）施工工艺要点： 1、基面打磨、吸尘处理：对基面进行整体打磨、吸尘。一定要把基面上的油污及浮 尘等脏物去除干净，并彻底做好吸尘工作，以便环氧树脂层与基面完全结合。 2、环氧底涂施工：底层处理的好坏直接影响无机水泥基础同环氧树脂层的粘合性 能，底涂的做法是环氧树脂中加入有机稀释剂降低粘度，并适当延长固化时间， 以便环氧树脂能充分渗入水泥基础较深层，形成一层强度很高的复合结构层。 3、环氧中涂施工：环氧底涂施工完毕且完全固化后，用手砂轮机将其表面稍稍打毛，
环氧树脂砂浆施工方案 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
金湖县2013年新增千亿斤粮食产能规划灌区 末级渠系工程混凝土钢筋保护不足采用环氧树脂 砂浆封闭防渗施工方案 金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程在检测中出现钢筋保护层厚度低于设计值，为了防止渗水腐蚀钢筋，保证建筑物耐久性符合设计要求，保证工程运行安全，根据施工单位编制的用环氧树脂砂浆封闭处理方案方案。监理部监督检查如下： 一、检查器具准备到位 1、称量器具，精度1-5g。 2、相应的加热设备。（建议用热水隔水加温） 3、能用于加热的拌和器具等。 二、检查被刷混凝土墙体准备到位 （1）施工流程为：旧混凝土凿毛→喷砂(或用钢刷) →除污用清水冲洗饱和→基面涂刷环氧砂浆→养护。 （2）基底处理 ①凿毛。为确保环养砂浆与基底混凝土具有良好的粘结，一般用钢丝刷或喷砂方法清除表面浮层污物(有油漆或油脂污染部位用丙酮洗刷)。 ②饱和。对凿除的混凝土表面，采用高压水枪(采用饮用水)将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。 三、检查材料准备到位 （1）环氧树脂采用E44或6101型 （2）水泥采用白水泥（同时准备普通水泥调色）水泥在环氧树脂砂浆中只是作为一种填料，不能有受潮、结块等现象。 （3）黄砂采用级配良好的II区中砂，过㎜的筛、洗净并烘至恒干，保证含水量在%以下。级配良好的黄砂能节约环氧树脂的用量，而筛去＞㎜部分的颗粒能有效改善砂浆的和易性。
（4）稀释剂采用丙酮，增韧剂采用二丁脂，固化剂采用乙二胺, 乙二胺分子量为 四、检查拌和程序是否规范 各种材料按配合比准确称量（环氧树脂常温下很粘稠不易操作，经过 适当加热才会呈液态，但加热温度过高会加快环氧砂浆的凝固，所以加热 至环氧树脂呈液态能方便操作即可）,先将环氧树脂和丙酮、二丁脂拌匀， 取另外一容器黄砂与水泥混合后,将环氧树脂混合料倒入,一边倒一边搅拌；搅拌均匀最后加入乙二胺，一边加一边搅拌。由于乙二胺在常温下就能与 空气中的水份反应产生雾气，所以乙二胺要最后称量，以免挥发量过大。 环氧砂浆具有强度高、凝固快等特点，而且环氧砂浆价格昂贵，所以 每次施工前必须准确计算用量，一次拌和方量不宜过大，拌好后立即使 用，整个过程不宜超过30分钟。 环氧砂浆配制程序如下： 环氧树脂在60～65℃拌匀、降温至50℃ 丙酮拌匀降温至30℃ 二丁脂拌匀 乙二胺 水泥 黄砂拌匀 五、检查配合比确当
环氧树脂自流平地面施工工艺 一、施工准备 1、材料准备 1.1主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。 表1 环氧树脂地流平涂料的技术指标 试验项目技术指标 涂料状态均匀无硬块 涂膜外观平整光滑 干燥时间表干（25℃）≤4 h 实干（25℃）≤24 h 耐磨性(750g/500r），g ≤0.04 附着力（级）≤1 硬度（摆杆法）≥0.6 对比率≥0.87 光泽度（％）≥30 耐冲击性40Kgcm无裂纹、皱纹及剥落现象 耐水性96h无异常 耐碱性（10％NaOH）96h无异常 耐盐水性（10％NaCl）96h无异常 1.2储运与贮存： 密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12个月。 2、机具准备： 2.1漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 2.2施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。 3、基层处理： 3.1施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 新浇混凝土不得少于4周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 3.2含水率测定 含水率的测定有以下几种方法： 1）塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应≤46.8g/m2。
华茂1958 B区1#楼 环氧树脂灌浆料施工方案 编制人： 审核人： 批准人： 上海同固结构工程有限公司2013年5月06日
一、编制说明： 本方案适用于安庆华茂1958 B区1#楼五层2/K～N轴、3/K～N轴、M/1～4轴、L/1～4轴后张预应力框架梁用灌浆料替代普通混凝土施工操作。 二、编制依据： 2、《混凝土结构工程施工及验收规范》（GB50204-2002）； 3、《建筑工程施工质量验收统一标准》（GB50300-2001） 4、《水泥基灌浆材料施工技术规范》（YB/T9261---98） 三、工程概况： 1、工程名称：华茂1958 B区1#楼 2、施工内容：提前对五层2/K～N轴、3/K～N轴、M/1～4轴、L/1～4轴四跨后张预应力框架梁用灌浆料连续浇筑且留好灌浆料和混凝土交界面施工缝。 3、建设地点：安庆纺织南路80号。 4、建设单位：安庆市华茂中辰置业有限公司 设计单位：安徽寰宇建筑设计院 监理单位： 总包单位： 分包单位： 5、质量标准：合格，单位工程质量一次合格率达100% 6、HSE要求：零事故、零伤害、零环境污染 四、施工部署 1、现场施工管理组织体系： 安全生产、文明施工是企业生存与发展的前提条件，是实现HSE总体目标的基础,
是达到安全无伤亡零事故的必然保障，为此以启东建筑公司项目经理为组长的施工和安全防护领导小组，其机构组成、人员及责任分工如下： 组长：范×××（项目经理）——负责协调工作 副组长：宋×××（施工员）——现场施工总指挥 成员：张×××（技术负责人）——方案编制、技术交底 黄×××（工长）-------现场的施工组织 施×××（安全员）——安全巡视检查 2、现场施工管理组织机构图（附图） 3、施工现场准备： 1）机具准备 拟投入主要施工机械设备情况表 2）材料准备 HGM—100型无收缩环氧灌浆料 3、技术准备： 针对该工程的特点，项目部做了如下技术准备工作： 1)、对项目部测量放线所需的各类测量仪器，包括水准仪、经纬仪、5米钢卷尺、5米塔尺等测量仪设备均己进行了自检，凡是已超过检定周期的全部重新送交相关部门校验，并报验合格后，方准使用，以保证项目所使用的各种测量仪器的准确性。 2)、根据设计蓝图进行认真核对，并对轴线及控制线复核，在复核准确无误的前提下方可进行下一道工序的施工。
环氧树脂地坪漆工程技术要求 一、施工技术说明 1．车位、通道及坡道环氧树脂地坪漆施工方案 (1)地坪工法设计方案（见附图） (2)工法选择： 1.5mm环氧纹理状光面平涂工法（车位及通道部分） 5.0mm环氧石英砂地坪工法（坡道部分） （3）质量性能评估： 1）化学性能符合国家标准和行业标准。 2）物理性能符合国家标准和行业标准。 3）漆膜成型厚度：最薄处不得小于㎜。 4）漆膜成型止滑功能：为轻度止滑效果。 5）漆膜成型表面色泽：整体表面统一，滚筒 接口处在轻微滚筒印迹。 （4）图示： 1.5mm环氧树脂地坪漆工程施工说明（图示） 5.0mm环氧石英砂地坪漆工程施工说明（图示）
（5）需提供1㎡的样板。 （6）基面处理：负四、负三己做过密封固化剂施工，必须用喷砂机将密封固化剂铲除！否则环氧树脂地坪因与基面粘接不上而脱 层、破损。 2.环氧树脂地坪施工工艺 1)主要施工流程（以下施工流程中所涉及的施工材料并非指定施工 材料，根据工艺要求必须提供等同或优于此类品牌的产品） A.施工准备+基面处理 B.环氧底涂涂装一道 C.环氧中涂砂浆层一道 D.环氧腻子中层+腻子粉二道 E.环氧树脂平涂面涂涂装一道 F.环氧树脂面涂涂装一道 G.清理维护、地坪养护 2)施工工艺
A.基面处理 用专业打磨机对基面进行打磨，并检查基底有无裂缝、空壳，如有，则须深层切割清理后用环氧树脂砂浆填补。由于环氧树脂不溶水，所以在处理过程中只能进行干处理，清理时不可野蛮敲打，以免敲松边上的基层。 B.环氧树脂底涂涂装 对基面吸尘干净后，在进行基底处理的同时，可进行环氧底涂涂装，保证材料在涂装时仍符合可使用时间，在胶化前被涂刷完，让材料保持良好的渗透性，保证粘接性能。 C.环氧中涂涂装 在底涂固化干后（约8小时），首先采用环氧砂浆将脱层破损的地面修补平，再将已按比例搅拌混好的环氧砂浆用平刀批刮，使用小型专业手磨机充分打磨环氧砂浆层，使达到初步平整； D.环氧树脂面涂涂装 环氧腻子砂浆层固化后打磨修饰平整并吸尘干净，在确保封闭的表面滚涂平涂面涂一道，固化后再滚涂面涂一道，以达到现场所要求的轻度止滑表现效果。 涂装施工的环境要求：施工基面应保持干净，无其他工程施工交叉作业。 E.现场清理维护、地坪养护 面涂完成后将有关施工材料、工具搬离现场，严密封闭保护完成饰面，至少24小时后才可允许人进入行走。并不可带进泥沙，漆膜完全固化一般需7天时间，期间应避免进行其他工程施工、搬运、安装等施工。 F.现场派驻工程技术人员现场监督，以保证工程质量及工程进度顺利完成。
精心整理 金湖县2013年新增千亿斤粮食产能规划灌区 末级渠系工程混凝土钢筋保护不足采用环氧树脂 砂浆封闭防渗施工方案 金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程在检测中出现钢筋保护层厚度低于设计值，为了防止渗水腐蚀钢筋，保证建筑物耐久性符合设计要求，保证工程运行安全，根据施工单位编制的用环氧树脂砂浆封闭处理方案方案。监理部监督检查如下： 123（（ （1（2是作为一种填料，不能有受潮、结块等现象。 （3）黄砂采用级配良好的II 区中砂，过4.75㎜的筛、洗净并烘至恒干，保证含水量在0.5%以下。级配良好的黄砂能节约环氧树脂的用量，而筛去＞4.75㎜部分的颗粒能有效改善砂浆的和易性。 （4） 稀释剂采用丙酮，增韧剂采用二丁脂，固化剂采用乙二胺,乙二胺分子量为60.1
四、检查拌和程序是否规范 各种材料按配合比准确称量（环氧树脂常温下很粘稠不易操作，经过适当加热才会呈液态，但加热温度过高会加快环氧砂浆的凝固，所以加热至环氧树脂呈液态能方便操作即可）,先将环氧树脂和丙酮、二丁脂拌匀，取另外一容器黄砂与水泥混合后,将环氧树脂混合料倒入,一边倒一边搅拌；搅拌均匀最后加入乙二胺，一边加一边搅拌。由于乙二胺在常温下就能与空气中的水份反应产生雾气，所以乙二胺要最后称量，以免挥发量过大。 六、检查施工注意事项是否到位 1、施工现场的环境温度不低于15℃，不超过40℃，相对湿度小于85％时方能施工。 2、施工者应做好施工部位、时间、温度、相对湿度、表面处理、材料等实际记录，以备查考。
3、环氧树脂涂料施工后，应立即清洗有关设备和工具。 4、环氧基液的涂抹厚度一遍不超过1mm，涂刷基液需间隔30min后，涂第二遍以防产生气泡。施工结束后，要用草袋子或黑塑料布遮盖，严禁用水养护。 七、检查安全技术要求是否到位 1、在拌合乙二胺和丙酮时要避免与皮肤接触，施工场地四周应拉好警戒带和挂好警告牌。 2、施工场地四周10米内严禁明火作业，严禁吸烟。 3 4 5 6 整洁。 养
环氧树脂地坪漆施工方法及标准 一、地面表层的处理 1、新竣工的工业地坪必须经过一定的养护后方可施工,约28天。 2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。 3、彻底清除表面的油污,用克油王清洗剂处理。 4、清除积水,并使潮处彻底干燥。 5、表面的清洁需用无尘清扫机及大型吸尘器来完成。 6、平整的表面允许空隙为2~2.5mm,含水量在6%以下,PH值6~80。 7、地坪表面的打毛,需用无尘打磨机来完成,并用吸尘器彻底清洁。 8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮,实干后,打磨吸尘。 二、涂饰封闭涂料 1、在处理清洁、平整的砼表面,采用高压无气喷涂或辊涂,环氧封闭底涂料一道。 2、环氧封闭漆有很强的渗透性,在涂刷底漆时应加入一定量的稀释剂,使稀释后的底漆能渗入基层内部,增强涂层和基层的附着力,其涂布必须连续,不得间断,涂布量以表面刚好饱和为准。 3、局部漏涂可用刷子补涂,表面多余的底漆必须在下道工序施工前打磨处理好。 三、批刮批刮料
1、在实干(25℃,约4小时)以后的底漆表面采用两道批刮腻子的方法,以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能,并调整地面平整度。 2、用100~200目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均匀、刮平,此道主要用于增强地面的耐磨及抗压性能。 3、用砂袋式无尘滚动磨砂机打磨第1道腻子,并吸尘清洁。 4、用200—270目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均 匀、刮平,此道主要用于增强地面的耐磨及平整度。 5、用砂袋式无尘滚动磨砂机打磨第2道腻子,并吸尘清洁。 6、两道腻子实干以后,如有麻面、裂缝处应先进行修补,然后用平板砂光机进行打磨,使其平整,并吸尘清洁。 7、石英砂使用目数由现场工程师根据地面具体情况确定。 四、涂饰地坪中间层 1、在打磨、清洁后的腻子表面上(20℃,24小时)用环氧地坪涂料涂饰中间层,涂饰方法可用刷涂、批刮、高压无空气喷涂,大面积施工以高压无空气喷涂为最佳,喷涂压力为20~25Mpa。 2、此遍可使地面更趋于平整,更便于发现地面仍存在的缺陷,以便下一面层施工找平。 3、此遍还方便甲方对设备安装等的安排。 五、涂饰地坪面层
1.编制依据 2.工程概况 2.1建筑、结构概况
2.2说明 2.2.1我们以工程的质量好、工期快、文明、安全、经济、实用为中心思想编制本施工组织设计。 2.2.2我们公司的工程师和专家及在类似工程施工的老技术人员经验中学习、参考了一部分实际施工方案。 2.2.3设计中着重介绍防腐的标准和施工方案，以及质量保证措施。 2.2.4殷切希望您批评、指教。 2.3工程做法及工程量
3.施工安排 3.1质量目标： DBJ/T01-69-2003（长城杯金奖）、鲁班奖 3.2工期安排 3.3任务安排 本工程防腐施工由河南省建安防水防腐工程有限公司分包施工。 3.4验收程序 施工中，每道工序完成后都必须按以下验收程序进行验收：专业施工对自检工长自检质检员验收监理验收，经监理工程师验收合格后方可进行下一道工序的施工。 4.施工准备 4.1施工人员准备（施工组织人员配备见附表） 4.1.1管理人员：设两名施工经验丰富、管理协调能力强的专业工长。 4.1.2具体操作人员：要求分包单位施工人员必须具备特殊工种施工上岗证，且要求分包单位派出有丰富施工经验、责任心强并有相应资质的防腐工程专业负责人和技术负责人现场指挥和指导施工。 4.1.3防腐分包单位具有防腐专业施工贰级资质，特种作业人员持有特种作业人员上岗证。分包单位资质证书、特种作业人员操作上岗证在施工前应由分包单位报总包资料部门，并由总包资料部门报监理审
查备案。 4.2现场准备 4.2.1现场做好消防准备工作，配备好消防灭火器材，以防材料施工发生事故。 4.2.2准备一间材料库房及一间小型机具库房，配备灭火器，并与易燃易爆物品隔离。 4.3材料准备 4.3.1材料部门在施工前制定备料计划，并计划材料进场，材料准备及进场计划表如下： 4.3.2材料检验 每批材料进场前，材料部门应提前报验，并提供材料质量证明文件材料、国家法定机构出具的检测报告等。经过总包、 监理、业主三方对其外观进行对比检查，材料符合要求方可 进场，否则，按不合格品处理。 材料进场后，状态标记为“待抽检”；监理会同业主、总包、分包按规范要求共同抽样检验，状态标记为“检验中”；抽检
环氧树脂地坪漆施工技术交底 一、施工准备 1、施工准备 使用无尘打磨处理法去除地面和墙面上黏结不牢固的表层和表面浮浆、油漆等污物，把原有基层抓毛。抓毛的主要作用是为基层与环氧砂浆层结合更加牢固。 2、作业准备、施工条件 (1)基层用磨光机抛光，平整度应达到±3mm/2m。 (2)基层黏结强度应大于1.5N/mm2。 (3)混凝土地面基层处理需要至少28 天时间养护。 (4)基层底下必须设有防潮层。 (5)基层含水率必须低于8%。 (6)将施工的基层表面应保持清洁，不允许有赃物或粒子存在。所有赃物如油剂脂肪、油脂状物、油漆残渣、化学物品、水藻与浮浆等须一律清除。 (7)施工前检查是否达到“六面光”(四面墙、吊顶和地面均已完工)，然后才能进场施工，室内应保证光线明亮，室内环境温度应不低于4°，湿度不高于60%，若现场不能满足上述条件应对材料进行技术处理。 3、材料要求 (1)第一道底漆为三组分单色环氧底漆（黏度：涂4 杯.25℃，S.50-80），厚度：0.1mm； (2)第二道底漆为双组分单色环氧底漆（黏度：涂4 杯.25℃，S.120-160），厚度：0.1mm； (3)面漆厚度为0.6mm； 二、施工说明 1、施工程序 基层处理→刷底漆→满刮腻子→刷地面漆2～3道→罩光清漆（无要求时可以取消）→固化养护7天以上。 2、基层处理 地面基层要求平整、清洁、干燥（表面含水率不大于6%）基层不得有起壳和较大的眼孔、裂缝、凹凸不平和起砂现象。 楼体的混凝土地面必须经过一定的养护期后方能施工，夏季需三星期，冬季需六星期。基层起壳、起砂应重新返工，洞孔和明显凹陷处应填补平整。砂轮打磨机清除表面的水泥浮浆，以及粘附的垃圾杂物。
环氧树脂砂浆在混凝土表 格面修补加固中的应用 Jenny was compiled in January 2021
环氧树脂砂浆在混凝土表面补强加固中的应用 张利赵丽丽 （吉林省水利水电工程局，吉林长春136105） 【摘要】环氧树脂砂浆是一种混凝土表面修补加固材料，具有粘结强度高、干缩变形小、抗压模量低，抗侵蚀能力强的特点，而且可显着提高护筋阻锈能力，还具有一定的补偿收缩性能，在水利工程中得到广泛应用。本文通过某个混凝土建筑物工程修补加固，介绍环氧树脂砂浆的主要性能、使用范围和施工质量控制方法，并提出施工过程中的注意事项。 【关键词】混凝土耐久性环氧树脂砂浆混凝土表面修补加固施工方法质量控制注意事项 １、简述 水工混凝土建筑物除要求具有设计的强度，以保证建筑物能安全承受荷载外，还应在周围的自然环境及使用条件下，具有耐久性能。耐久性主要包括抗渗性、抗冻性、抗磨性和抗侵蚀性。现有些混凝土建筑物耐久性不良。主要表现在：①混凝土碳化和裂缝问题普遍存在；②钢筋混凝土结构受侵蚀引起的钢筋锈蚀严重；③临水混凝土表面冻融松散剥落破坏；④混凝土表面冲磨破坏、机械磨损、磨蚀破坏以及化学侵蚀；⑤碱骨料反应破坏等。这些问题严重影响混凝土建筑物寿命和外观，甚至危及混凝土建筑物的正常运行和安全。为了延长建筑物的使用寿命，能更好的为生产服务，对其耐久性不良的建筑物进行环氧树脂砂浆补强。经过运行建筑物检测，没有发现脱落和出现裂缝现象，说明环氧树脂砂浆补强是一种好的修补材料。 ２、环氧树脂砂浆的主要性能及适用范围 环氧树脂砂浆是一种混凝土表面修补材料，是以环氧树脂为主要成分，加入一些辅助材料，制成环氧材料。 （1）环氧树脂 环氧树脂是含有环氧基的合成树脂，常用的是二酚基丙烷环氧树脂。为黄色粘性液体，具有吸水性小，耐热性好，能经受一般溶剂的侵蚀，热膨胀系数与体积收缩率小，耐震，不易老化，粘结力强等特点。 （2）辅助材料 辅助材料有硬化剂、增塑剂、稀释剂及填料等。 ①硬化剂：环氧树脂为分子量不很高的线型高分子化合物，不能直接使用，加入硬化剂后，能够使其成为体形结构，具有不熔的热固性，我们采用的硬化剂是乙二胺，乙二胺为无色液体，有刺激臭味，其与环氧树脂混合后反应快，放热量大。 ②增塑剂：硬化后的环氧树脂。强度虽然很高，但性质较脆，在低温条件下，抗冲击能力差，加入增塑剂能增加环氧的韧性，提高其抗弯及抗冲击性能。增塑剂采用的是邻苯二甲酸二丁脂，为淡黄色低粘度液体。其与环氧树脂混溶硬化后，由于日久可能挥发，使环氧树脂强度降低。
环氧树脂地坪漆施工 1、工艺流程 基层打磨→环氧树脂砂浆修补及底漆满涂→养护→电动打磨，清理→环氧树脂修补→第一层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第二层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第三层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第四层面漆喷涂（最后一道面漆一般不用打磨）→养护。 2、基层处理 用机械打磨或喷砂的方法除去混凝土表面的浮浆。对于混凝土表面的裂缝或蜂窝、麻面以及拉墙螺杆用的锥体孔等缺陷，要进行修补处理。对于混凝土裂缝，要沿裂缝方向将其切成V型开口，将松动石子、骨料等精除等待修补；对于混凝土表面的气囊、针孔等缺陷用小锤扩成V型开口等修补；对于拉墙螺杆用的锥体孔及较大的混凝土缺陷（孔隙深度大于50mm），要用干砂浆或混凝土修补，进行必要养护，至干透为止。修补后的混凝土表面要用强力打磨法将混凝土表面打磨平整，用高压空气将表面清理干净最终使混凝土表面粗糙、均匀、干净，用手触摸时无灰尘和其它杂质，以利于下层涂漆的施工。 3、环氧树脂砂浆修补混凝土基层及满涂 1）用环氧树脂砂浆填补混凝土表面经处理后产生的V型开口，使混凝土表面形成一个平面，待修补的环氧树脂砂浆干燥后，在整个混凝土表面满刮一层环氧树脂砂浆，以盖住混凝土表面微小的缺陷。环氧树脂砂浆干透后，用平板砂光机将表面打磨平整。 2）打磨好的表面存在的小缺陷时，可用环氧树脂面漆C/L890直接修补；打磨好的表面存在在较大的缺陷时，要用环氧树脂砂浆修补，修补完、干燥后进行打磨直至满足要求。 3、环氧树脂的拌和 保证环氧树脂主剂与硬化剂按体积比1:1拌和均匀，要求用机械搅拌（少量时可采用手工工具拌各），搅拌时间1-2分钟。且拌和好的环氧树脂要在2小时内用完。 4、环氧树脂面漆施工 1）按体积比1:1将C/L890的主剂与硬化剂混合并搅拌均匀后，掺入体积配合比为15%的2#或33#稀释剂（一般夏季常用2#，其它季节用33#），充分混合搅拌均匀后即可使用。对于大面积涂层，采用真空喷涂机施工环氧树脂，在规定的厚度范围内，每层环氧树脂都采用纵向一遍，横向一遍的喷涂方法，每层湿膜厚度约为0.225mm。对于小面积涂层，采用软毛刷涂装达到涂层规定的厚度。为确保完全覆盖，对于同一种面漆，保证成形颜色的同时使相邻两层采用不同的颜色间隔涂装。 2）安全壳级和去污级环氧树脂涂层面漆施工方法按照上述做法进行，安全壳级面漆要漆四层，去污级面漆要涂两层。 3）玻璃纤维级涂层漆施工要复杂一些。待环氧树脂砂浆完成后，在贯穿件及一些重要节点周围用聚硫橡胶密封，用铝箔带交其覆盖，粘贴，表面再喷涂第一层C/L890面漆，将玻璃纤维布嵌入环氧树脂中，然后再喷涂一层C/L890面漆，待环氧树脂养护期满并干透后，在面层上喷涂三层C/L890即可。（贯穿件位置玻璃纤维环氧树脂施工节点图1） 5、施工缝的留设
环氧树脂砂浆配比 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
环氧树脂砂浆配比,环氧树脂:水泥:细砂:乙二胺:二丁酯=1::::,其中乙二胺 是固化剂,二丁酯是稀释剂。待环氧树脂砂浆有一定的强度后,以～压力压入 水泥-水玻璃浆液或环氧树脂浆液。 3 环氧砂浆的配制 表1 环氧基液配合比(重量比，单位g) 材料名称环氧树脂固化剂增韧剂稀释剂 化学名称 6101 乙二胺二丁脂丙酮 配合比 100 6～7 15 20 环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。环氧基液在此作为溶剂。 表2 环氧砂浆配合比(重量比，单位g) 材料名称环氧树脂固化剂增韧剂稀释剂 化学名称 6101 乙二胺二丁脂丙酮 配合比 100 10 10 20 填充料 425号水泥300 砂375 石棉100 环氧砂浆配制工艺过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，加入乙二胺拌匀，再将预热至30℃的填充料加入拌匀。 4 施工时的工艺要求 施工时，气温不低于15℃，不超过40℃，环氧基液的涂抹厚度不超过1mm，涂刷基液需间隔30min后，才能粘贴玻璃丝布，以防产生气泡。施工结束后，要用草袋子或黑塑料布遮盖，严禁用水养护。 5 注意事项 配合时，要用计量工具准确计量；乙二胺加入后，尽可能立即施工，以防环氧固结；在拌合乙二胺和丙酮时要避免与皮肤接触。 环氧砂浆主要是对预制构件的裂缝进行封堵，但是对结构来说没有什么帮助，主要是为了防止海水沿裂缝流进构件，腐蚀钢筋，我觉得在配制里面还要掺加一定量的白水泥。谢谢楼主的共享，我们现在的部分栅栏
环氧树脂地坪施工要求及方法 基材要求 1?一层或地下室在浇筑混凝土地面之前应做防水层 2?地面结构强度在C25以上 3?地面平坦 4. 混凝土地面要充分干燥、含水率在8%以下 施工方法 一.基材处理 1?清理基材表面杂物、灰尘、油污、金属等 2?用吸尘打磨机进行整体表面粗造化处理 3. 清除松动、空壳基材表层 二.底涂施工 1. 认真做好各项安全措施 2. 确认基材面积、材料型号、材料用量及施工方法 3. 底涂A+B按配比配料搅匀、滚涂或刮涂于基材表面，常温固化6?20小时后可进行中涂施工。（如底涂完全被基材吸收可再涂刮一遍） 三.中涂施工 1. 检查涂完底涂的基材有无坑洼、如有可用中涂加石英砂搅匀进行修补 2. 按配比称量中涂A+B+石英砂搅拌均匀、用相应厚度尺寸的锯齿镘刀披刮，常温固化12小时以后可进行打磨 吸尘工序。 四.批涂施工 1. 中涂打磨吸尘完后，用面层同色中涂或同色平涂加石英粉、滑石粉搅匀披刮 2. 如一遍披刮不够理想、可用吸尘打磨机装上细砂盘打磨后再披刮一遍，直到披刮表层平坦无痕。 五.面层施工 1. 面层一般分为平涂（薄涂）和面涂（自流平）两种涂层 2. 平涂施工主要以滚涂和喷涂两种方法，尤其滚涂要用十字交叉方式涂刷，以便减少滚涂痕迹；根据需要再滚 涂和喷涂一遍、可获得良好的表面效果，常温固化24小时后可上人行走、7天后可进入机械设备。 3. 面涂施工分为镘涂和喷涂两种方法，镘涂要用相应厚度尺寸的锯齿镘刀刮涂，锯齿镘刀可控制厚度和有助于消泡；面涂施工期间要尽可能缩小使用期及交接缝时间，避免产生色差及影响表面效果；面涂最佳施工、固化温度20C?30C，常温固化48小时后可上人行走、7天后可进入机械设备。 地坪养护 1. 新环氧地坪要有足够的养护期，让其充分固化完全、才能获得良好的冲击性和机械性。 2. 低于常温25 C时，养护期应适当延长。 3. 要用柔软工具清理卫生 4. 地面如撒漏化学物质应立即用水冲洗、擦拭干净 5. 地坪如有损伤、可局部修补
环氧树脂砂浆自流平地坪施工方案 Ⅰ、本方案设计以满足如下要求的混凝土基面为基础： 1.混凝土基础的面层须一次浇筑成型且强度不小于C25； 2.混凝土基础面层采用抹平机抹平收光； 3.底楼混凝土基础必须铺设防水防潮层，且此层应铺设于混凝 土夹层中间； 4.混凝土基础须充分干燥，夏天干燥时间一般为28天。 贵方要求： 1、采用环氧树脂自流平工艺施工； 2、鲜艳亮丽的外观，易清洁、通道做彩色区分； 3、强度高，使用寿命较长； 4、无尘的工作环境； Ⅱ、工程施工工艺及质量保证措施 环氧地坪工程的成功与否，不仅取决于涂料产品的品质、施工工艺，还与基体状况有着不可分割的关系，具体到本工程如下：（一）、基层 基底质量是保证地坪涂料施工质量的关键和基础，所以根据《建筑地面工程施工规范及验收规范》（GB50209—95）的规定，提出基层抹灰质量验收标准，以保证地坪涂料施工在合格的基层上，从而保证涂料长期使用效果，减少涂料维护工作。
地面施工应符合下列规定，基层质量验收具体标准如下： ①、基底的强度： 水泥混泥土面层强度不应小于C25。需要强调的是基底强度如果不符合要求的话，环氧树脂地坪固化后产生的应力会拉开基面，造成剥离，涂层越厚应力越大，对地面强度求越大。验收时可用铁锤敲打地面，看是否有脱层、空鼓，面层爆灰和裂缝等缺陷。 检验方法：锤轻击和观察检查。 ②、基底的干燥程度： 基层必须做防潮、防水层处理。混泥土施工过程中含有大量水分，地面涂装时必须待到基底达到所要的干燥程度。通常要求新混泥土至少固化28天，地面含水率小于6%可施工。 检验方法：用测试仪测试或薄膜测试。 ③、基底清洁要求： 经过表面处理后，地面要达到无油污，无松浮物，无明显灰尘。 检验方法：观察检查。 ④、基底的平整性： 进行涂装的地面要求平整，无凹凸不平，否则会影响涂料膜的整体美观程度。根据《建筑地面工程施工规范及验收规范》（GB50209—95）的规定，水泥混泥土面的平整性用2米靠尺检查。
环氧树脂地坪施工工法1.前言 环氧树脂地坪涂料是用于工业厂房的地坪涂料。其基料为环氧树脂，整体无缝、平整亮丽、可达镜面效果、附着力强、柔韧性好、耐酸碱、防腐蚀、坚韧、耐磨、耐冲击；更加便于清洁、维护方便、造价低廉且施工快捷，使工作环境更加洁净，使用年限更加长久等优良特性。 环氧树脂地坪涂料种类较多，常用的主要有环氧无溶剂自流平地坪漆系列、环氧无溶剂平涂地坪漆系列、环氧防静电地坪漆系列、环氧彩砂地坪漆系列、环氧磨石地坪漆系列、环氧防滑地坪漆系列、环氧水性地坪漆系列、环氧聚氨酯地坪系列（图层结构剖面图、特别适用的范围附后）等等，目前变电所常用的环氧无溶剂自流平地坪和平涂地坪漆，本文主要对上述两种环氧地坪的工法进行介绍。 2.工法特点 环氧树脂地坪在建筑物、构筑物地面基层施工结束后，根据建筑物的使用性质，选择合适的环氧地坪的种类，按规定进行施工。 3.适用范围 适用于变电站主控制楼门厅、办公区、电缆层地面，配电装置室地面、踢脚线，以及台阶踏步等面层，省电力公司变电站装饰装修典型设计图册中有相关的规定。 4.作业材料与设备 基面处理设备 磨削机：装配金刚研磨刀，用于混凝土、水磨石、硬化耐磨地面、大理石等基材表面打磨处理。
便携式磨削机：用于小面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面或边角部位打磨处理，亦可用于去除小面积的旧漆和油污层。 铣刨机：用于铣刨去除旧漆层、油污层等。 抛丸设备：用于大面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面抛丸处理。 吸尘器：去除地面灰尘。 涂装用具 锯齿镘刀、钉鞋、钉子辊筒：锯齿镘刀用于镘涂自流平地坪涂料，然后用钉子辊筒辊压以释出膜内空气，对于局部涂装缺陷可在涂膜表干前穿钉鞋前往修复。 平底刮板：用于刮涂底漆、砂浆、腻子等稠厚地坪涂料，适合于紧贴地面刮涂。 辊筒与漆刷：质量优异、不掉毛的辊筒和刷子方能获得良好的外观，通常短毛辊筒具有更好的操作性。 无空气喷涂机：用于喷涂施工地坪面漆，效率高，易获得良好的装饰效果，易控制涂料耗量；须根据涂料粘度及使用期选择喷泵和喷咀，以获得适合的流体压力和流量。通常电驱动或内燃机驱动的高压无气喷涂机因其良好的便携性而得到广泛应用。 空气喷涂设备：包括空气压缩机和空气喷枪，可用于喷涂施工低粘度的地坪涂料。 砂浆搅拌机、铺料器与抹光机：用于施工厚层(≥3mm)树脂砂浆，将搅拌均匀的树脂砂浆用铺料器摊铺于地板上，采用抹光机抹平。 中涂打磨设备
环氧树脂地坪漆施工工艺 一、地坪表面的处理 1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。 2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。 3、彻底清除表面的油污，用克油王清洗剂处理。 4、清除积水，并使潮处彻底干燥。 5、表面的清洁需用无尘清扫机及大型吸尘器来完成。 6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。 7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。 8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。 二、涂饰封闭涂料 1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料一道。 2、环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。 3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。 三、批刮批刮料 1、在实干(25℃，约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。 2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。 3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。 4、用200—270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。
5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。 6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。 7、石英砂使用目数由现场工程师根据地面具体情况确定。 四、涂饰地坪中间层 1、在打磨、清洁后的腻子表面上(20℃，24小时)用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20～25Mpa。 2、此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便下一面层施工找平。 3、此遍还方便甲方对设备安装等的安排。 五、涂饰地坪面层 1、在中间层实干后，进行环氧地坪层涂装，涂装方法用批刮和高压无空气喷涂，但以高压无空气喷涂为宜。 2、涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。 3、如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷，应用批刮料找平、打磨，并吸尘、清洁后喷涂面层。 六、施工注意事项 1、施工现场的环境温度应高于5℃，相对湿度小于85％时方能施工。 2、施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录，以备查考。 3、涂料施工后，应立即清洗有关设备和工具。 地坪涂装时对混凝土伸缩缝的处理方式有以下几种，各有其优缺点： 1、在地坪涂装时，用环氧树脂砂浆类（应是无溶剂产品）刚性物质将伸缩缝进行填充，然后按地坪整体涂装的工艺进行，涂装完毕后开裂发生前，地坪涂层上看不到伸缩缝。 这种方式不能保证伸缩缝处或附近的地坪涂层不出现开裂和起壳现象。因这类钢性物质并无弹性，无法抵御混凝土收缩开裂时的应力，开裂就无法避免。
环氧树脂砂浆方案 事故池墙壁砼浇筑后，发现一些细微收缩裂缝，进过几次实地观测，没发现裂缝有继续开展的迹象，目前水池准备回填土方，为确保水池不渗漏，特采用环氧树脂胶泥对裂缝进行封堵。 环氧树脂胶泥又叫环氧树脂胶泥防水防腐材料。是一种高聚物分子改性基高分子防水防腐系统，寿命长，施工方便，长期浸泡在水里寿命在50年以上。环氧树脂胶泥既可用于防水防腐，也可用堵漏，修补。可无找平层，保护层，一日内能完工。工期短，综合造价低，可在潮湿或干燥基面上施工，但基层不能有流水或积水。环氧树脂胶泥具有氯丁橡胶的通性，力学性能优良，耐日光，臭氧及大气，和海水老化，耐油酯，酸，碱及其它化学药品腐蚀，耐热，不延烧，能自熄，抗变形，抗震动，耐磨，气密性和抗水性好，总粘合力大。无毒，无害，可用于饮水池施工使用，施工安全，简单。 环氧树脂砂浆配合比表（质量比） 注：此种砂浆抗压强度可达~，抗拉强度~ MPa,，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，
当树脂稠度较大时，宜加热至40°C 左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌，最后依次加入石英粉或瓷粉、砂子、再搅拌均匀，配好的环氧砂浆应在40min 内用完。 具体施工方案如下 1、施工程序 2、基面处理 、原则上混凝土施工完毕养护28天后才宜施工环氧砂浆。 、用于混凝土缺陷修补时，需要先用切割机把不密实部位的混凝土切除掉，直至密实混凝土部位，切割出的混凝土边线应尽量规则。 、基础混凝土表面上的预留孔洞，先用切割机将其切成规则的凹槽，再用补强材料回填修补。 、基础表面上的油污，用明火喷烤、凿除或有机溶剂（如丙酮、酒精等）擦拭等方法处理干净。 、基础表面为钢板等金属构件时，应除净锈蚀，露出新鲜表面。 、用喷砂法或其它机械方式（如钢钎凿等）对混凝土基础面进行糙化处理，清除表面上的松动颗粒和薄弱层等。 、基面糙化处理后，大面积区域可用电动工具或高压风清除干净混凝土上的松动颗粒和粉尘，小面积修补区域可采用钢丝刷和棕毛刷进行洁净处理。 、环氧砂浆施工之前，混凝土基面需保持干燥状态，对局部潮湿的基面可用喷灯烘干或自然风干。
