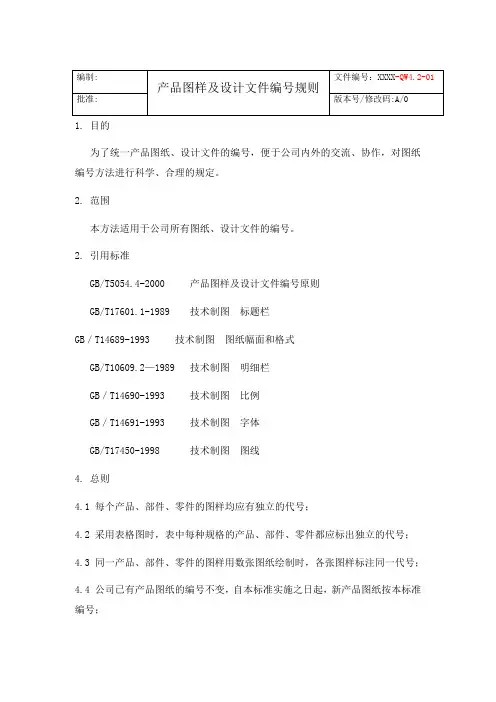

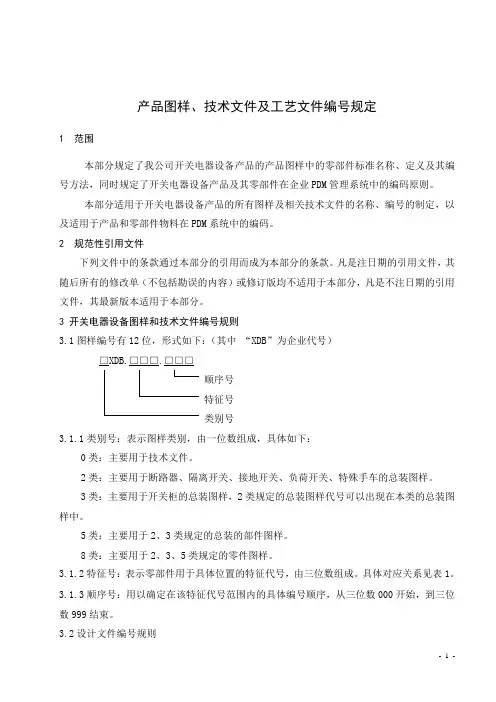

1.目的
为了统一产品图纸、设计文件的编号，便于公司内外的交流、协作，对图纸编号方法进行科学、合理的规定。
2. 范围
本方法适用于公司所有图纸、设计文件的编号。
2.引用标准
GB/T5054.4-2000 产品图样及设计文件编号原则
GB/T17601.1-1989 技术制图标题栏
GB／T14689-1993 技术制图图纸幅面和格式
GB/T10609.2—1989 技术制图明细栏
GB／T14690-1993 技术制图比例
GB／T14691-1993 技术制图字体
GB/T17450-1998 技术制图图线
4. 总则
4.1 每个产品、部件、零件的图样均应有独立的代号；
4.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号；
4.3 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号；
4.4 公司已有产品图纸的编号不变，自本标准实施之日起，新产品图纸按本标准编号；
4.5 顾客原始设计的产品图纸采用外来文件的编号进行登记，当须对图纸进行转化时，零件图采用其原始编号不变，且应在标题栏正上方注明是依据顾客提供图纸进行重新绘制。
5. 图纸的编号
5.1 基本符号
图纸编号一般可采用下列字符：
——0～9 阿拉伯数字；
——A～Z 拉丁字母（O、I 除外）；
——短横线。
5.2 编号的组成
5.2.1 本公司图纸按隶属关系编号，隶属编号是按产品、部件、零件的隶属关系编号，隶属编号其代号由产品代号和隶属号组成。
5.2.2 隶属编号由数字组成。产品代号占两位（由“01—99”表示）。部件代号占四位，最多分四级，第一位代表一级部件，第四位代表四级部件（每一位由数字“1—9”表示，如只有两级部件，其后两位用“0”表示）。零件代号占三位（由“001—999”表示，“000”表示部件）。部件代号与零件代号中间用短横线隔开。
5.2.3 特征码由客户产品代号表示，基础型产品可以不带特征码。特征码由字母和数字组成，码位不超过 8 位，如SX2190N车型其特征号为“SX2190N”。零件代号与特征码中间用短横线隔开。
5.2.4 零件的序号，应在其所属（产品或部件）的范围内编号。
5.2.5 部件的序号，应在其所属（产品或上—级部件）的范围内编号。
5.2.6 隶属编号码位见表1：
表1——隶属编号码位表
5.3 包装图纸的编号
包装图纸的编号采用被包装产品图号前加“BZ”特征号组成，当包装箱内包含多种产品时，以最具代表特征产品为基准编号。
5.4 通用件的编号
通用件为其他产品的组成部分时，原编号不变。
5.5 标准件的编号
标准件的编号采用标准代号和其规格号表示。如孔用钢丝档圈的国家标准是GB/T 895.1-1986 ,某档圈配合的轴径为40mm，标记为“GB/T 895.1-1986-40”；
O形密封圈的国家标准是GB/T 3452.1-2005，某O形密封圈内径为5mm，截面直径为1.8mm，标记为“5X1.8GB/T 3452.1-2005”。
5.6示例
6. 图纸管理规范
6.1图纸幅面和格式
图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表2基本幅面。必要时，也允许加长幅面, 但也要符合有关规定。
表2——基本幅面单位为毫米
幅面代号尺寸BxL
2）图框格式
图框格式分为不留装订边和留装订边两种。同一产品的图样必须采用一种格式。本公司统一采用留装订边的图框格式。（见附图1）
3）标题栏（GB/T10609.1-1989）、更改栏、技术状态栏、技术要求。
每张图纸上都必须画出标题栏，更改栏及技术状态栏。标题栏、更改栏、技术状态栏图纸分区按附图1所示绘制和填写。
标题栏中阶段标记项用“S”表示试样阶段，“A”表示小批阶段,“B”表示批量阶段，在批量阶段标记“B”后第四栏加注数字“1”表示第一版，每更改一次，版本号递增一次。
技术状态栏注明图纸设计日期，由年月日及流水号8位数组成，年月日及流水号各占2位,如：“14080101”表示2014年8月1日第1次设计。
更改栏注明图纸标记、处数、更改文件号、更改人及更改日期。试制阶段图纸更改允许手动划改，仅不需要填写更改文件号。更改标记采用小写英文字母加圆圈符号表示，示例：“@ ”。小批及批量阶段图纸更改必须按工程更改通知单管理办法执行。所有阶段图纸更改时技术状态号需要同步更改，其日期为更改时日期，其流水号由“01”递增。
技术要求应注明零件、部件、总成等的加工、热处理、表面处理、装配要求
和性能要求等技术条件。根据其特性应标明重要特性(用符号“”表示)、关键特性(用符号“”表示)及法规特性(用符号“ S ”表示)。
6.2 图线设置
GB/T17450-1998和GB/T4457.4-1984规定了图样中图线的线型、尺寸和画法。
1）基本线型
根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等。
2）图线的尺寸
按照GB/T17450规定，图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.13，0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.35mm，细线、虚线、剖面线、标注线、点画线的宽度采用0.18mm。在同一图样中，同类图线的宽度、比例应一致。
6.3 图层设置
在CAD中，按照表3对图层的线型、颜色、线宽进行设置。
表3——图层定义
