typec 母头定义
（原创版）
目录
1.TYPE-C 母头的定义
2.TYPE-C 母头的特点
3.TYPE-C 母头的应用领域
正文
TYPE-C 母头，又称为 USB Type-C，是一种通用、高速的串行接口标准，用于连接各种电子设备。
它是由美国 USB Implementers Forum（USB-IF）组织制定的，是 USB 3.1 标准的一部分。
TYPE-C 母头的特点主要体现在以下几个方面：
首先，它是一种可逆的接口设计，意味着数据线可以在设备上任意方
向插入，大大提高了用户的使用体验。
其次，TYPE-C 母头的传输速度非常快，最高可达 10Gbps，满足了用户对于高速数据传输的需求。
再次，TYPE-C 母头支持更高的电压和电流，可以提供高达 100W 的
功率输出，这使得它成为了许多设备的理想充电接口。
最后，TYPE-C 母头的应用领域非常广泛，包括智能手机、平板电脑、
笔记本电脑、显示器、数码相机、游戏机等各种电子设备都可以使用。
第1页共1页。
typec6针母座的针脚定义
Type-C 6针母座的针脚定义
Type-C是一种用于连接电子设备的通用接口标准，而Type-C 6针母座是其中一种常见的连接插座。
它具有6个针脚，每个针脚承担着特定的功能，下面是Type-C 6针母座的针脚定义：
1. VBUS (电源线)：这个针脚用于传输电源，可以为其他设备提供电力供应。
2. GND (接地线)：GND标志着接地线，用于连接设备的地线，确保电路的稳定性。
3. CC1 (通信信道1)：CC1是用于数据通信和识别连接设备的信道，它可以识别附加到Type-C接口的设备类型，如计算机、手机等。
4. CC2 (通信信道2)：与CC1类似，CC2也是用于数据通信和识别连接设备的信道。
5. D+ (数据传输线正极)：D+是用于传输正向数据的线路，如音频、视频等。
6. D- (数据传输线负极)：D-是用于传输负向数据的线路。
这些针脚相互配合，使得Type-C 6针母座能够实现电源供应、数据传输和设备识别等功能。
(Type-C的详细资料可参阅相关技术文档，此处不提供网址链接)。
总结一下，Type-C 6针母座的针脚定义包括VBUS，GND，CC1，CC2，D+和D-，它们合作使得设备之间可以进行电源供应和数据传输，并且能够识别连接的设备类型。
这种接口标准的普及，为消费者提供了更灵活、便捷的连接解决方案。

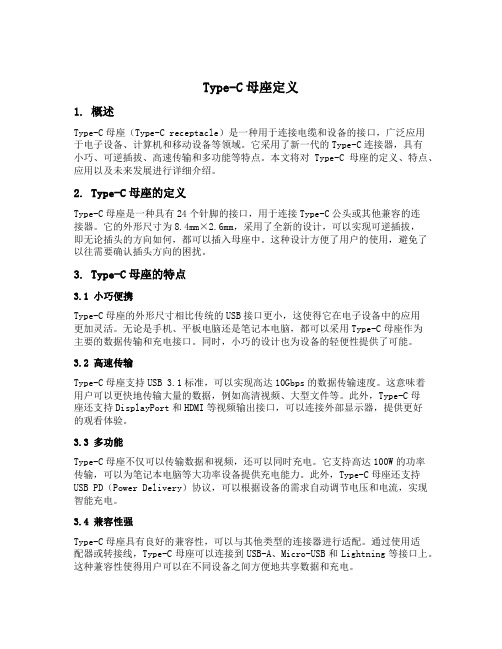

Type-C母座定义1. 概述Type-C母座（Type-C receptacle）是一种用于连接电缆和设备的接口，广泛应用于电子设备、计算机和移动设备等领域。
它采用了新一代的Type-C连接器，具有小巧、可逆插拔、高速传输和多功能等特点。
本文将对Type-C母座的定义、特点、应用以及未来发展进行详细介绍。
2. Type-C母座的定义Type-C母座是一种具有24个针脚的接口，用于连接Type-C公头或其他兼容的连接器。
它的外形尺寸为8.4mm×2.6mm，采用了全新的设计，可以实现可逆插拔，即无论插头的方向如何，都可以插入母座中。
这种设计方便了用户的使用，避免了以往需要确认插头方向的困扰。
3. Type-C母座的特点3.1 小巧便携Type-C母座的外形尺寸相比传统的USB接口更小，这使得它在电子设备中的应用更加灵活。
无论是手机、平板电脑还是笔记本电脑，都可以采用Type-C母座作为主要的数据传输和充电接口。
同时，小巧的设计也为设备的轻便性提供了可能。
3.2 高速传输Type-C母座支持USB 3.1标准，可以实现高达10Gbps的数据传输速度。
这意味着用户可以更快地传输大量的数据，例如高清视频、大型文件等。
此外，Type-C母座还支持DisplayPort和HDMI等视频输出接口，可以连接外部显示器，提供更好的观看体验。
3.3 多功能Type-C母座不仅可以传输数据和视频，还可以同时充电。
它支持高达100W的功率传输，可以为笔记本电脑等大功率设备提供充电能力。
此外，Type-C母座还支持USB PD（Power Delivery）协议，可以根据设备的需求自动调节电压和电流，实现智能充电。
3.4 兼容性强Type-C母座具有良好的兼容性，可以与其他类型的连接器进行适配。
通过使用适配器或转接线，Type-C母座可以连接到USB-A、Micro-USB和Lightning等接口上。
这种兼容性使得用户可以在不同设备之间方便地共享数据和充电。
type-c是什么接口?type-c和普通接口有什么区别type-c是什么接口type-c是USB接口的一种连接介面，不分正反两面均可插入，大小约为8.3mm×2.5mm，和其他介面一样支持USB标准的充电、数据传输、显示输出等功能。
type-c接口属于比较新的类型的接口，估计很快将会流行起来，像新版的MacBook，乐视手机，都是这种接口的。
早在2013年12月，USB3.0推广团队已经公布了下一代USBtype-c连接器的渲染图，随后在2014年8月开始已经准备好进行大规模量产。
新版接口的亮点在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W）。
type-c双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。
同时与它配套使用的USB数据线也必须更细和更轻便。
Type-C特点1.最大数据传输速度达到10Gbit/秒，也是USB3.1的标准；2.Type-C接口插座端的尺寸约为8.3mm×2.5mm纤薄设计；3.支持从正反两面均可插入的“正反插”功能，可承受1万次反复插拔；4.配备Type-C连接器的标准规格连接线可通过3A电流，同时还支持超出现有USB供电能力的“USBPD”，可以提供最大100W的电力。
Type-C外观特点1.超薄更薄的机身需要更薄的端口，这也是USB-C横空出世的原因之一。
USB-C端口长0.83厘米、宽0.26厘米。
老式USB端口长1.4厘米、宽0.65厘米已经显得过时。
这也意味着USB-C 数据线的末端将是标准USB-A型数据线插头尺寸的三分之一。
2.无正反像苹果的Lightning接口一样，USB-C端口正面和反面是相同的。
也就是说无论你怎么插入这一端口都是正确的。
用户不必担心传统USB端口所带来的正反问题。
TypeC 12脚母座的针脚定义1.引言T y pe-C是一种常见的连接标准，其具有多功能和逆插特性，因此在各类设备上得到广泛应用。
为了更好地了解和使用T yp e-C接口，本文将介绍T yp e-C12脚母座的针脚定义。
2. Ty peC 12脚母座针脚定义T y pe-C12脚母座总共有12个针脚，每个针脚都有其特定的功能和作用。
2.1V B U SV B US（V ol ta ge Bu s）针脚用于连接电源线，为设备提供电力。
2.2G N DG N D（Gr ou nd）针脚用于连接地线，作为电路的电流回路。
2.3C CC C（C on fi gu ra ti on C ha nn el）针脚是T y pe-C接口的核心信号线，用于传输配置和控制信息。
2.4D+1和D1D+1和D-1针脚组成了一个差分信号对，用于传输US B2.0的数据。
2.5S B U1和S B U2S B U1和S BU2针脚是用于支持U SB Ty pe-C的可选辅助通道，可以用于支持一些额外的功能，例如显示器的光纤连接。
2.6V C O N NV C ON N针脚用于提供额外的电源，以供不同设备之间的通信和交互。
2.7D+2和D2D+2和D-2针脚组成了另一个差分信号对，用于传输U SB3.1和4.0的高速数据。
2.8C o n f i g u r a t i o n C h a n n e l除了CC针脚之外，T y pe-C12脚母座还配备了用于传输配置通道的附加针脚，用于支持US B PD（P ow er De li ve r y）和其他特定功能。
3.结论本文介绍了T yp e-C12脚母座的针脚定义，从V BU S和GN D的电源线到C C的配置通道，以及用于传输数据的差分信号对D+1/D-1和D+2/D-2。
了解Ty pe-C12脚母座的针脚定义有助于我们更好地理解和应用T y pe-C接口，为设备间的连接和通信提供更多功能和便利性。
typec 母头定义摘要：1.引言2.typec 母头的定义3.typec 母头的应用场景4.如何选择合适的typec 母头5.结论正文：随着电子产品的普及，typec 母头这个名词越来越多的出现在我们的生活中。
那么，typec 母头到底是什么呢？typec 母头，又称Type-C 母座，是一种全新的USB 接口类型。
相较于传统的USB 接口，typec 母头具有更小巧的设计，正反可插，传输速度更快，充电速度也更快。
因此，它广泛应用于各种电子设备，如手机、平板电脑、笔记本电脑等。
在选择typec 母头时，我们首先需要考虑的是它的传输速度。
typec 母头的传输速度有三种，分别是USB 2.0、USB 3.0 和USB 3.1。
其中，USB 3.1 的传输速度最快，可达10Gbps。
如果你的设备支持USB 3.1，那么选择USB 3.1 的typec 母头是最佳选择。
其次，我们需要考虑的是typec 母头的充电速度。
typec 母头的充电速度也有三种，分别是5V/1A、5V/2A 和5V/3A。
一般来说，typec 母头的充电速度越快，充电时间就越短。
因此，如果你经常需要快速充电，那么选择充电速度更快的typec 母头会是个不错的选择。
最后，我们还需要考虑的是typec 母头的兼容性。
由于typec 母头有多种规格，因此在选择typec 母头时，需要确保它能够与你的设备兼容。
如果不确定，建议选择通用的typec 母头，这样就可以确保与所有typec 接口的设备兼容。
总的来说，typec 母头在我们的生活中已经越来越重要，选择合适的typec 母头，可以让我们的生活更加便捷。
typec接头定义
摘要：
1.Type-C 接头的定义
2.Type-C 接头的特点
3.Type-C 接头的应用
正文：
【Type-C 接头的定义】
Type-C 接头，又称为USB Type-C，是USB（通用串行总线）的一种接口类型。
它是由美国USB Implementers Forum（USB 推广组织）制定的一种新型USB 接口标准，旨在统一各类电子设备的充电和数据传输接口。
【Type-C 接头的特点】
1.传输速度快：Type-C 接头支持最高10Gbps 的数据传输速度，比传统的USB 接口传输速度更快。
2.充电速度快：Type-C 接头支持最高100W 的功率输出，这意味着设备充电速度将会大大提高。
3.兼容性强：Type-C 接头可以实现正反插，使得用户在连接设备时无需区分接口方向，大大提高了使用便捷性。
4.设备连接方便：Type-C 接头支持多设备同时连接，用户可以轻松地将手机、平板、电脑等设备连接到同一根数据线上。
【Type-C 接头的应用】
随着Type-C 接头技术的普及和发展，越来越多的电子设备开始采用
Type-C 接口。
目前，Type-C 接头已广泛应用于智能手机、平板电脑、笔记本电脑、显示器、移动硬盘、数码相机等领域。
未来，随着技术的进步，Type-C 接头有望成为统一所有电子设备接口的标准。
总之，Type-C 接头凭借其传输速度快、充电速度快、兼容性强以及设备连接方便等优点，已经成为了电子设备连接领域的一大趋势。
typec接头定义
摘要：
1.引言
2.typec接头的定义与作用
3.typec接头的类型及应用场景
4.如何选择合适的typec接头
5.结论
正文：
随着电子设备的普及，typec接头作为一种新型的数据传输接口，越来越受到人们的关注。
本文将为您详细介绍typec接头的定义以及如何选择合适的typec接头。
首先，我们来了解一下typec接头的定义。
typec接头，全称USB Type-C，是由USB Implementers Forum（USB-IF）组织制定的一种新型USB接口标准。
它具有小巧、易用、传输速度快等特点，可以连接各种电子设备，如智能手机、平板电脑、笔记本等，实现数据传输、充电、视频输出等多种功能。
typec接头主要有以下几种类型：
B Type-C母座：用于连接设备端的typec接口，如智能手机、平板电脑等。
B Type-C公座：用于连接电源适配器、数据线等外部设备。
B Type-C转接头：用于将typec接口转换为其他类型的USB接口，
如USB Type-A、Micro-USB等。
B Type-C数据线：用于连接设备端的typec接口和外部设备，实现数据传输和充电功能。
在选择typec接头时，需要根据实际需求和应用场景来判断。
例如，如果您需要为智能手机充电，那么选择一条USB Type-C数据线和USB Type-C公座连接电源适配器即可。
如果您需要将typec接口转换为其他类型的USB接口，那么可以选择一个USB Type-C转接头。
总之，typec接头作为一种新型数据传输接口，已经在越来越多的电子设备上得到应用。
USB Type-C引脚定义USB，Universal Serial Bus，即通用串行总线，是连接计算机系统与外部设备的一种串口总线标准，也是一种输入输出接口的技术规范。
USB1.0：1.5Mbps，低速，500mA，1996年1月；USB1.1：12Mbps，全速，500mA，1998年9月；USB2.0：480Mbps，高速，500mA，2000年4月；USB3.0：5Gbps，超速，900mA，2008年11月；USB3.1：10Gbps，超速加，5A，2013年12月。
提示：USB3.1规范分为USB3.1 Gen1与USB3.1 Gen2，只有USB3.1 Gen2规范的带宽才能达到10Gbps，三段式电压5V/12V/20V，最大供电100W。
一、USB Type-C引脚定义表1 USB Type-C公头引脚排列表2 USB Type-C母头引脚排列提示：USB2.0的引脚顺序（A型公头，插头开口朝上，面对金属壳的两槽孔，左至右）如表3所示。
表3二、USB Type-C三种工作模式1．DRP，主HOST/DEVICE可自由转换。
图1 USB Type-C DRP工作模式示意图2．DFP，下行端，主HOST端（上拉电阻）。
第 2 页 共 1 页图2 USB Type-C DFP 工作模式示意图 3．UFP ，上行端，DEVICE 端（下拉电阻）。
图3 USB Type-C UFP 工作模式示意图注：HOST 端，即主设备，可以从连接到HOST 端的设备读取数据。
三、USB Type-C 技术要求下图为USB3.1规范的Type-C 数据线展示图，线芯共有21芯，满足USB3.1的高速传输标准以及100W 输出功率。
图4图5 附： 表4第 3 页 共 1 页 其中，D-、D+为通用差分对信号（UTP ），RX-、RX+为超高速接收差分对信号，TX-、TX+为超高速发射差分对信号。
SDP （超高速差分对）。
小米120wtypec接口定义小米120w Type-C接口定义随着科技的不断进步，移动设备的使用越来越普遍，人们对于充电速度和充电效率的要求也越来越高。
为了满足用户的需求，小米推出了一款120w Type-C接口，该接口具有快速充电和高效传输数据的特点。
120w Type-C接口是一种快速充电接口。
相比于传统的充电方式，120w Type-C接口能够以更快的速度为移动设备充电，大大节省了用户的充电时间。
不管是手机、平板还是笔记本电脑，只需要短短的几分钟，就能够充满电量，极大地提高了用户的使用体验。
120w Type-C接口还具有高效传输数据的优势。
在现代社会中，人们对于数据传输的需求也越来越大，尤其是在工作和学习中。
120w Type-C接口能够以更高的传输速度和更稳定的连接，将数据快速传输到其他设备，提高了工作和学习的效率。
120w Type-C接口还具有多功能的特点。
它不仅可以用于充电和数据传输，还能够连接其他外部设备，如显示器、键盘、鼠标等。
这样一来，用户可以通过一个接口实现多种功能，不需要使用多个接口，方便快捷。
值得一提的是，小米120w Type-C接口还具有一些安全性措施。
在充电过程中，它能够实现快速充电的同时，确保设备的安全性，不会因为过热而损坏设备。
同时，它还能够智能识别设备的电量需求，提供适合的充电功率，避免了充电过程中因为电量不均匀而导致的损耗。
总的来说，小米120w Type-C接口是一种快速充电和高效传输数据的接口，具有多功能和安全性的特点。
它不仅满足了用户对于充电速度和充电效率的要求，还提高了工作和学习的效率。
在未来，随着科技的不断发展，相信小米120w Type-C接口将会越来越普遍，为用户带来更多便利和舒适的使用体验。
TYPE-C工作原理一、Type-C简介以及历史自1998年以来，USB发布至今，USB已经走过20个年头有余了。
在这20年间，USB-IF 组织发布N种接口状态，包括A口、B口、MINI-A、MINI-B、Micro-A、Micro-B等等接口形态，由于各家产品的喜好不同，不同产品使用不同类型的插座，因此悲剧来了，我们也要常备N中不明用途的接口转接线材。
图1 USB协议发布时间节点而对于Type-C来说，看起来USB标准化组织也是意识到统一和标准化问题，在定义标准时，除了硬件接口定义上，还增加了一部分“个性化”特点。
分别是什么呢？1.1 定义了全新的接口形态接口大小跟Micro USB相近，约为8.3mm x 2.5mm，支持正反插，同时也规范了对应的线材，接口定义如下（线材端只有一对USB2.0 DATA）：在插座定义上，定义了如下两种插座：a）全功能的Type-C插座，可以用于支持USB2.0、USB3.1、等特性的平台和设备。
b）USB 2.0 Type-C插座，只可以用在支持USB2.0的平台和设备上。
在插头定义上，定义了如下三种插头：a）全功能的Type-C插头，可以用于支持USB2.0、USB3.1、等特性的平台和设备。
b）USB 2.0 Type-C插头，只可以用在支持USB2.0的平台和设备上。
c）USB Type-C Power-Only插头，用在那些只需要供电设备上（如充电器）。
在线缆定义上，定义了如下三种线缆：a）两端都是全功能Type-C插头的全功能Type-C线缆。
b）两端都是USB 2.0 Type-C插头的USB 2.0 Type-C线缆。
c）只有一端是Type-C插头（全功能Type-C插头或者USB 2.0 Type-C插头）的线缆。
还定义了N种为了兼容旧设备的线缆：a）一种线缆，一端是全功能的Type-C插头，另一端是USB 3.1 Type-A插头。
b）一种线缆，一端是USB 2.0 Type-C插头，另一端是USB 2.0 Type-A插头。
c）一种线缆，一端是全功能的Type-C插头，另一端是USB 3.1 Type-B插头。
d）一种线缆，一端是USB 2.0 Type-C插头，另一端是USB 2.0 Type-B插头。
e）一种线缆，一端是USB 2.0 Type-C插头，另一端是USB 2.0 Mini-B插头。
f）一种线缆，一端是全功能的Type-C插头，另一端是USB 3.1 Micro-B插头。
g）一种线缆，一端是USB 2.0 Type-C插头，另一端是USB 2.0 Micro-B插头。
h）一种适配器，一端是全功能的Type-C插头，另一端是USB 3.1 Type-A插座。
i）一种适配器，一端是USB 2.0 Type-C插头，另一端是USB 2.0 Micro-B插座。
以上这些线材，我们知道，Type-A接的是HOST，所以转接线中，CC引脚需要接上拉电阻。
Type-B接的是Device，因此CC引脚需要接下拉电阻。
其中，具备全功能的Type-C应该具备E-Marker功能，由于具备E-Marker，线缆能够被读到其带电流的能力、特性、线材ID等等。
E-Marker的供电电源来自于VCONN，如何知道线缆需要VCONN呢？线缆会通过下拉的电阻Ra，Source检测到之后会提供VCONN。
1.2传输速率，供电效能最大传输速度10Gb/s,即是USB 3.1 Gen2标准，也支持4 Lane DP模式，传输高清图像，在供电部分，最大可以支持100W（20V/5A）1.3 “个性化”协商机制由于端口一致，线材两端接口也一直，为了能够区分两端USB设备的角色（Host/Device），必须有一套协商机制，便于进行角色确认，这部分通过CC(Configuration Channel)管脚进行设置。
后面随着PD规范的面世，CC脚开始被用来做简单的半双工通信，用来完成POWER供给的协商1.4 强悍的一统天下的态势由于Type-C的扩展功能（SBU1/SBU2），大部分配件诸如耳机、视频接口、Debug接口等等都可以实现兼容设计，成功逆袭以往所有的USB标准，成功上位！二、Type-C Port的Data Role、Power Role2.1 Type-C的Data Role在USB2.0端口，USB根据数据传输的方向定义了HOST/Device/OTG三种角色，其中OTG 即可作为HOST，也可作为Device，在Type-C中，也有类似的定义，只是名字有了些许修改。
如下所示：（1）DFP(Downstream Facing Port)：下行端口，可以理解为Host或者是HUB，DFP提供VBUS、VCONN，可以接收数据。
在协议规范中DFP特指数据的下行传输，笼统意义上指的是数据下行和对外提供电源的设备。
（2）UFP（Upstream Facing Port）：上行端口，可以理解为Device，UFP从VBUS中取电，并可提供数据。
典型设备是U盘，移动硬盘。
（3）DRP（Dual Role Port）：请注意DRP分为DRD(Dual Role Data)/DRP(Dual Role Power) 双角色端口，类似于以前的OTG，DRP既可以做DFP(Host)，也可以做UFP(Device)，也可以在DFP与UFP间动态切换。
典型的DRP设备是笔记本电脑。
设备刚连接时作为哪一种角色，由端口的Power Role（参考后面的介绍）决定；后续也可以通过switch过程更改（如果支持USB PD协议的话）。
2.2 Type-C的Power Role根据USB PORT的供电（或者受电）情况，USB Type-C将port划分为Source、Sink等power角色如下图显示常用设备的Data Role和Power RolePower Role 详细可以分为：a）Source Onlyb）默认Source，但是偶尔能够通过PD SWAP切换为SINK模式c）Sink Onlyd）默认SINK，但是偶尔能够通过PD SWAP切换为Source模式e）Source/SINK 轮换f）Sourcing Device （能供电的Device，显示器）g）Sinking Host（吃电的Host，笔记本电脑）三、Type-C的Data/Power Role识别协商/Alt ModeUSB Type-C的插座中有两个CC脚，以下的角色检测，都是通过CC脚进行的，但是对于插头、或者线缆正常只有一个CC引脚，两个端口连接在一起之后，只存在一个CC引脚连接，通过检测哪一个CC有连接，就可以判断连接的方向。
如果USB线缆中有需供电的器件，其中一个CC引脚将作为VCONN供电。
3.1 CC引脚有如下作用：a）检测USB Type-C端口的插入，如Source接入到Sinkb）用于判断插入方向，翻转数据链路c）在两个连接的Port之间，建立对应的Data Roled）配置VBUS，通过下拉电阻判断规格，在PD协商中使用，为半双工模式e）配置VCONNf）检测还有配置其他可选的配置模式，如耳机或者其他模式3.2 连接方向、Data Role、Power Role角色检测3.2.1 SourceSink Connection如图所示，Source端CC引脚为上拉，Sink端CC引脚为下拉。
握手过程为接入后检测到有效连接（即一端为Host一端为Device），随后检测线材供电能力，再进行USB枚举。
如下图指示了Source端，在连接SINK之前，CC1和CC2的框图模型：a）Source端使用一个MOSFET去控制电源，初始状态下，FET为关闭状态b）Source端CC1/CC2均上拉至高电平，同时检测是否有Sink插入，当检测到有Rd下拉电阻时，说明Sink被检测到。
Rp的阻值表明Host能够提供的功率水平。
c）Source端根据Cable中哪一个CC引脚为Rd下拉，去翻转USB的数据链路，同时决定另外一个CC引脚为VCONNd）在此之后，Source打开VBUS，同时VCONN供电e）Source可以动态调整Rp的值，去表示给Sink的电流发送变化，告知SINK最大可以使用的电流f）Source会持续检测Rd的存在，一旦连接断开，电源将会被关闭g）如果Source支持高级功能（PD或者Alternate Mode），将通过CC引脚进行通信如下图指示了SINK端CC1和CC2框架：a）SINK的两个CC引脚均通道Rd下拉到GNDb）SINK通过检测VBUS，来判断Source的连接与否c）SINK通过CC引脚上拉的特性，来检测目前的USB通信链路（翻转）d）SINK可选地去检测Rp的值，去判断Source可提供的电流。
同时管理自身的功耗，保证不超过Source提供的最大范围e）同样的，如果支持高级功能，通过CC引脚进行通信。
如下图指示DRP的CC引脚在链接之前的架构：a）当作为Source存在的时候，DRP使用MOSFET控制VBUS供电与否b）DRP使用Switch去切换自身身份作为Source，或者是SINKc）DRP存在一套机制，分三种情况，去决定自身是SINK或者是Source，去建立两者间彼此的角色。
情况1：不使用PD SWAP，随机变成Source/SINK中的任意一个，CC脚波形为方波情况2：自身倾向于作为Source，执行Try.SRC，问对面能不能做SINK呀，我做Source 情况3：与情况2相反，自身倾向作为SINK，执行Try.SNK，你做Source，我做小弟当然还存在Source&Source，SINK&SINK这种搞基模式，唯一的结果就是一直停留在Unattached.SNK/Unattached.SRC，无法终成眷属。
3.3 Type-C的其他模式3.3.1 Display Port Alternate Mode系统会通过USB PD协议中VDMs的信息通信（CC引脚通信），去告知支持Display Port模式。
在这个模式当中，USB SuperSpeed 信号允许部分传输USB，部分传输DP信号。
3.3.2 Audio Adapter Accessory Mode如下图，为3.5mm音频输入口转Type-C端口，USB2.0链路被用来传输模拟音频信号，若带MIC，MIC信号则连接在SBU引脚上，在这个模式当中，电源可以提供到500mA电流。
Host端如何识别到音频模式呢？把CC引脚和VCON连接，并且下拉电阻小于Ra/2(则小于400ohm)，或者分别对地，下拉电阻小于Ra(小于800ohm)，则Host会识别为音频模式。
