钢丝绳的规格与参数

一、谈一下钢丝绳生产所用的钢丝原材料

钢丝就是钢丝绳最根本的原材料，钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关，那后续工作做得再好也不能弥补这道坎！

钢丝绳原材料一般都是选用优硬线，有时也叫盘条或者盘元，而不是一般的普线或者高线什么的。有的普高线是用来生产铁丝的，这和钢丝的性质不一样。铁丝较软，钢丝较硬，生产铁丝原材料一般是Q195或者Q235之类的，而生产钢丝一般都要用到高碳钢，钢号多数集中在45#-85#之间。

钢丝绳生产中的钢丝直径一般从0.2mm-5mm，使用最多的是0.2mm-3mm，制绳钢丝抗拉强度从1470MPa-1960MPa，使用最多的是1570-1770MPa，制绳钢丝表面分镀锌、光面和不锈钢这几类，无非就是光面钢丝绳，镀锌钢丝绳，不锈钢钢丝绳。

二、钢丝绳的种类

钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。由于线接触钢丝绳接触应力较小,钢丝绳寿命长,同时挠性增加。由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。

面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

三、钢丝绳的规格参数

一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表1和表2。

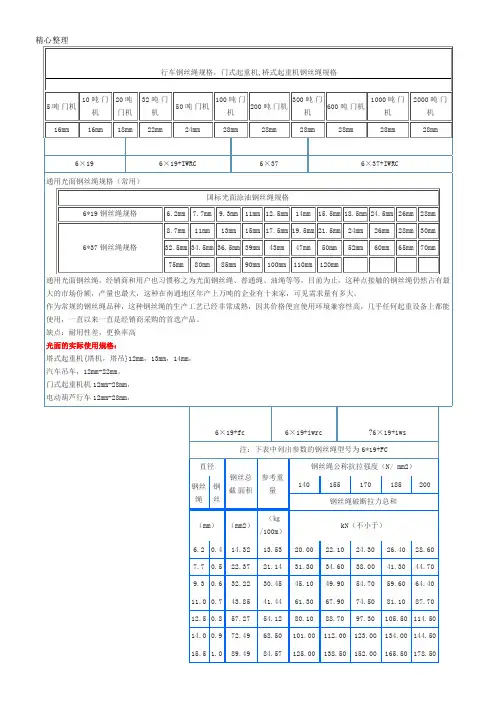

表1 钢丝绳的破断拉力

表2 钢丝绳的破断拉力

36.5 1.7 705.00 780.50 856.00 931.50 1005.00

39.O 1.8 790.00 875.00 959.50 1040.0

1125.00

43.O 2.O 975.50 1080.0

1185.0

1285.0

1390.00

47.5 2.2 1180.00 1305.0

1430.0

1560.0

—

52.O 2.4 1405.00 1555.0

1705.0

1855.0

—

56.O 2.6 1645.00 1825.0

2000.0

2175.0

—

四、钢丝绳的标记

目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:

如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74

这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

五、钢丝绳的选用

钢丝绳在同直径时公称抗拉强度越低,每股绳内钢丝越多,钢丝直径越细,则绳的挠性越好,但钢丝绳易磨损。反之,每股绳内钢丝直径越粗,则钢丝绳挠性越差, 钢丝绳耐磨损。因此,不同型号的钢丝绳,它的使用范围也不同。根据起重吊装作业的实际需要,一般情况下,钢丝绳的选用可考虑以下原则:

(1)6×19钢丝绳用做缆风绳、拉索及制作起重索具,一般用于受弯曲载荷较小或遭受磨损的地方。

(2)6×37钢丝绳用于起重作业中捆扎各种物件、设备及穿绕滑车组和制作起重用索具。适用于绳索受弯曲时。

(3)6×61钢丝绳用于绑扎各类物件。绳??刚性较小,易于弯曲,用于受不大的地方。

同向捻的钢丝绳,表面较平整、柔软,具有良好的抗弯曲疲劳性能,比较耐用;其缺点是绳头断开处绳股易松散,悬吊重物时容易出现旋转,易卷曲扭结,因此在吊装中不宜单独采用。起重吊装作业常用存交互捻钢丝绳。

六、钢丝绳的受力计算

某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一) 钢丝绳的破断控力

钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:

S P =ΨΣS i

式中S P ——钢丝绳的破断拉力,kN;

ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;

Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;对6×61 绳, Ψ=0.80。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:

式中S P ——钢丝绳的破断拉力,N;

d——钢丝绳的直径,mm。

(二)钢丝绳的安全系数

为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。破断拉力与许用拉力之比为安全系数。下表列出了不同用途钢丝绳的安全系数。
