第3章 网络计划技术
第一节 基本概念 第二节 双代号网络计划 第三节 单代号网络计划 第四节 网络计划的优化
内容：网络计划基本概念、网络图的绘制、网 络计划的时间参数计算、双代号时标网络计划、 网络计划的优化 要求： 1、熟悉单、双代号网络图的绘图规则； 2、掌握单、双代号网络图的绘图方法，单、双 代号网络计划的时间参数计算；熟练确定单、 双代号网络计划的关键工作和关键线路； 3、熟悉网络计划的优化。
砌基础1
35砌基础2 6来自8 砌基础3回填土1 7 回填土2 9 回填土3 10
网络计划与横道图相比的优点： 1）能明确反映各施工过程之间的逻辑关系 2）可以进行各种时间参数的计算 3）能找出计划中影响整个工程进度的关键
施工过程 4）可以利用某些机动时间，利用和调配人
力、物力，以达到降低成本的目的。 5）可以利用计算机实现科学化管理 一般网络计划的缺点： 表达不直观、不宜看懂，不易显示资源平 衡情况，若采用时标网络计划可克服。
关键工作：位于关键线路上的工作。 关键工作不一定只在关键线路上。 一个网络中关键线路至少有一条，也可能有 几条。关键线路和非关键线路可以相互转化。 关键线路适宜用粗箭线、双箭线或彩色箭线 标注，以突出其重要位置。 二、双代号网络图的绘制 1、网络图的逻辑关系及其正确表示 （1）逻辑关系
逻辑关系：网络计划中各个工作之间的先后 顺序关系。 工作之间的逻辑关系包括工艺逻辑关系和组 织逻辑关系。 1）工艺逻辑关系：由施工工艺所决定的各施 工过程之间客观上存在的先后顺序关系。 工艺逻辑关系是客观存在的，不能随意改变。 2）组织逻辑关系：在不违反工艺关系的前提 下，主观上安排的工作先后顺序关系。
A
C
E
F
B
D
G
图（b）
（4）合并没有紧后工作的节点，即为终点节 点，并进行节点编号，如图(c)所示。
A
2
C
4E
6F
1
B
3
D
图（c）
7
5G
（3）绘制双代号网络图应注意的问题 1）网络图布局要合理，重点要突出。 2）正确应用虚箭线进行网络图的断路。 3）力求减少不必要的箭线和节点。
（4）双代号网络图的排列 主要的排列方式有： 1）按施工过程排列 2）按施工段排列 3）按楼层排列
1A
2B
3
C
4
起
点
中间节点
终
节
点
点
节
点
节点编号： A、节点编号的规则：箭头节点编号始终大 于箭尾节点编号。 B、节点编号的顺序：从起始节点开始，依 次向终点节点进行。 C、在一个网络图中，所有节点不能出现重 复编号，编号的号码可以按自然顺序进行， 也可以非连续编号。
3、线路、关键线路 网络图中从起始节点开始，沿箭线方向连续 通过一系列箭线和节点，最后到达终点节点 的通路称为线路。 关键线路：线路上所有工作持续时间之总和 称为该线路的计算工期，在网络图多条线路 中时间最长的线路为关键线路。 非关键线路：网络图中除了关键线路以外的 线路。 非关键线路上都有若干机动时间称为时差。
1
2
无向箭头
1
2
h
循环回路
2
4
i
无箭尾节点
i
j
k
无箭头节点
ki
k
3j
j
在箭线上引入引出箭线
错误画法
（2）双代号网络图绘制的方法 当已知每一项工作的紧前工作时，可按以
下步骤绘制双代号网络图。
1）首先根据每一项工作的紧前工作找出紧后 工作。
2）绘制与起点节点相连的工作。 3）根据各项工作的紧后工作从左至右依次进
（5）双代号网络图的合并
为简化网络图，可将较详细的相对独立的 局部网络图合并成为少箭线的网络图。网 络图的合并主要适用于群体工程或大型建 设项目控制网络图的编制。
（6）双代号网络图的分解
当网络图的工作任务较多时，可以把它分 成几个小块来绘制。分界点一般选择在箭 线和节点较少的位置，或按施工部位分块。
在非时标网络图中，箭线的长度不代表时间 的长短。 在时标网络图中，其箭线的长度必须根据完 成该项工作持续时间长短按比例绘制。 箭线的方向表示工作进行的方向，应保持自 左向右的总方向。 （2）、虚箭线：是一端带箭头的虚线。 仅表示工作之间的逻辑关系。
挖土
4
虚箭线
实箭线
0
2、节点 节点：一般表示该节点前工作的结束，同时 也表示该节点后工作的开始。 节点分类：开始节点、结束节点、起点节点、 终点节点、中间节点。
行绘制其他各项工作，直至终点节点。
4）合并没有紧后工作的节点，即为终点节点。 5）确认无误后进行节点编号。
例1：已知网络图资料如下表所示，试绘制双 代号网络图。
工作
A
B
C
D
E
FG
紧前工作
—
— A、B A、B C D、E D
解：（1）首先找出各项工作的紧后工作，如 下表所示。
工作 紧前工作 紧后工作
3、按网络计划的时间表达分类： 分为时标网络图和非时标网络图。 4、按网络计划的表达方法不同划分： 分为双代号网络计划 、单代号网络计划 和时 标网络计划。
3.2 双代号网络计划
一、双代号网络图的组成 组成双代号网络图的三要素：箭线（箭 杆） 、节点、线路。 1、箭线（箭杆） 箭线有实箭线和虚箭线两种。 （1）、实箭线：是一端带箭头的实线。一根 实箭线表示一个施工过程（或一项工作）。 一根箭线表示一项工作所消耗的时间和资源， 分别用数字标注在箭线的下方和上方。
（7）双代号网络图的连接 在编制一个工程规模较大或者群体工程的 网络计划时，一般先按不同的分部工程分 别编制局部网络图，然后再根据其相互之 间的逻辑关系进行连接，形成一个总体网 络图。在连接过程中，应主要以下几点：
1）必须有统一的构图和排列形式。 2）整个网络图的节点编号要协调一致。 3）施工过程划分的粗细程度应一致。 4）各分部工程之间应预留连接节点。 作业：P9716

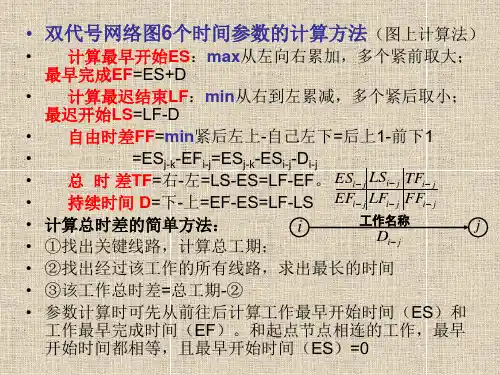

（3）网络计划中工作的时间参数。网络计 划中工作的时间参数有六个：
A、最早开始时间。最早开始时间是在各紧 前工作全部完成后，本工作 i-j 有可能开始 的最早时间。最早开始时间用ES i-j 表示。 B、最早完成时间。是指各紧前工作全部完 成后，本工作有可能完成的最早时刻。最早 完成时间用EFi-j 表示。 C、最迟完成时间是在不影响整个计划按期 完成的前提下，本工作最迟必须完成的时 间。最迟完成时间用LFi-j 表示。
1 挖基槽1 2 挖基槽2 4 挖基槽3 6
2、网络计划的优、缺点 网络计3 划砌是基由础1一5 系砌基列础箭2 线7 和砌节基点础3所1组0 成的 网状图形来表示各施工过程之间的逻辑关 系的。双代号网8 络回图填如土1下9 图回所填示土2。11 回填土3 12
1 挖基槽1 2 挖基槽2 4 挖基槽3
（2）工作——工作的逻辑关系 本工作：如 i - j 工作 紧前工作：紧排在本工作之前的工作称为 本工作的紧前工作，如h-i 。 紧后工作：紧排在本工作之后的工作称为 本工作的紧后工作，如j-k 。 平行工作：与本工作同时进行的工作称为 平行工作。 起始工作：没有紧前工作的工作。 结束工作：没有紧后工作的工作。
二、网络计划的分类 1、按网络计划的工程对象分类： 分为局部网络计划、单位工程网络计划和总体 网络计划。 2、按网络计划的性质分类： 分为实施性网络计划和控制性网络计划。 实施性网络计划的编制对象是分部工程，是控 制性进度计划的基础。 控制性网络计划的编制对象是单位工程或整个 建设项目，是编制实施性网络计划的依据。
A — C、D
B — C、D
C A、B
E
D A、B F、G
E
FG
C D、E D
F
—
—
（2）A、B两项工作没有紧前工作，所以都与 起点节点相连。绘制起点节点，并从起点节 点引出工作A、B，如图（a）所示。
A
B
图（a）
（3）根据表中各项工作的紧后工作从左至右 依次进行绘制其他各项工作，如图(b)所示。
网络计划的基本概念、双代号网 络计划的绘制 第7次课
第3章 基本概念
3.1 基本概念 网络计划在我国也称为统筹方法，是一种有 效的系统分析和优化技术。它来源于工程技 术和管理实践，又广泛地应用于军事、航天 和工程管理、科学研究、技术发展、市场分 析和投资决策等各个领域，并在诸如保证和 缩短时间、降低成本、提高效率、节约资源 等方面取得了显著的成效。我国引进和应用 网络计划理论，除国防科研领域外，以土木
双代号网络图时间参数计算、 时标网络计划 第8次课
3.２ 双代号网络计划
三、双代号网络图时间参数的计算
1、网络计划时间参数的概念 （1）工作持续时间。指一项工作从开始到完成的时
间，用Di-j表示。 （2）工期。指完成一项工程任务所需要的时间，一
般有以下三种工期：
计算工期：用Tc表示。 要求工期（规定工期）：用Tr表示。 计划工期：用Tp表示。 当规定了要求工期时，Tp≤Tr。 当未规定要求工期时，Tp=Tc。
6）严禁出现没有箭头或箭尾节点的箭线。
7）严禁出现出现循环回路。图中箭线宜保 持自左向右的方向，不宜出现反向箭线。
8）严禁在箭线上引入或引出箭线。
9）尽可能在构图时避免交叉，交叉时采用 过桥法或指向法处理。
10）当图中某些节点有多条外向或内向箭 线时，可用母线发绘制。
1
2
3
1
2
4
过桥法
正确画法
双向箭头
一、横道计划与网络计划的特点分析
施工进度计划常见的表达方式有横道图
和网络图两种。
横道计划 工序 日程
A
1 2 3 4 5 6 7 8 9 10
B C D E F
… …
