双运算放大器

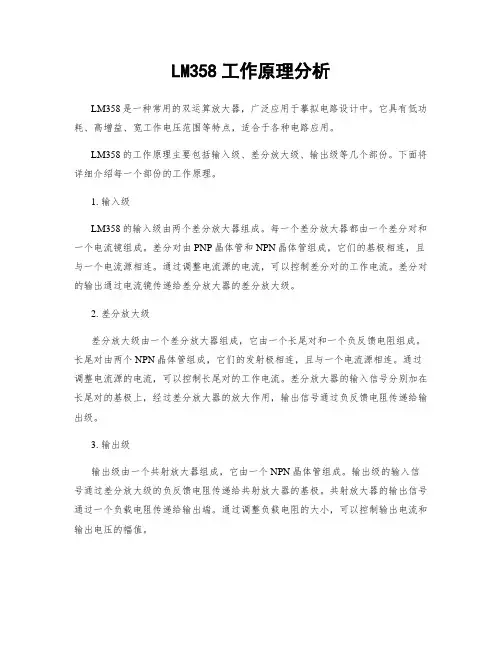

LM358工作原理分析LM358是一种常用的双运算放大器，广泛应用于摹拟电路设计中。

它具有低功耗、高增益、宽工作电压范围等特点，适合于各种电路应用。

LM358的工作原理主要包括输入级、差分放大级、输出级等几个部份。

下面将详细介绍每一个部份的工作原理。

1. 输入级LM358的输入级由两个差分放大器组成。

每一个差分放大器都由一个差分对和一个电流镜组成。

差分对由PNP晶体管和NPN晶体管组成，它们的基极相连，且与一个电流源相连。

通过调整电流源的电流，可以控制差分对的工作电流。

差分对的输出通过电流镜传递给差分放大器的差分放大级。

2. 差分放大级差分放大级由一个差分放大器组成，它由一个长尾对和一个负反馈电阻组成。

长尾对由两个NPN晶体管组成，它们的发射极相连，且与一个电流源相连。

通过调整电流源的电流，可以控制长尾对的工作电流。

差分放大器的输入信号分别加在长尾对的基极上，经过差分放大器的放大作用，输出信号通过负反馈电阻传递给输出级。

3. 输出级输出级由一个共射放大器组成，它由一个NPN晶体管组成。

输出级的输入信号通过差分放大级的负反馈电阻传递给共射放大器的基极。

共射放大器的输出信号通过一个负载电阻传递给输出端。

通过调整负载电阻的大小，可以控制输出电流和输出电压的幅值。

LM358的工作原理可以简单总结为：输入信号经过输入级的放大和差分放大级的放大，最终通过输出级输出。

整个过程中，通过调整电流源的电流和负载电阻的大小，可以控制LM358的放大倍数和输出电压的幅值。

除了以上的基本工作原理，LM358还具有一些特殊的电路设计。

例如，可以通过引入电容器实现高频滤波，通过引入电阻和电容器实现低频滤波，通过引入负反馈电阻实现放大倍数的调节等。

总结：LM358是一种常用的双运算放大器，具有低功耗、高增益、宽工作电压范围等特点。

它的工作原理主要包括输入级、差分放大级和输出级。

通过调整电流源的电流和负载电阻的大小，可以控制LM358的放大倍数和输出电压的幅值。

lm358是什么芯片LM358是一种双运算放大器（Op-Amp），常见于模拟电路中。

它是由德州仪器（TI）公司生产的，拥有两个独立的运算放大器，具有低功耗、宽电压范围、大共模抑制比等特点。

本文将详细介绍LM358芯片的特点、应用领域以及其工作原理。

一、特点1. 电源电压范围广：LM358的电源电压范围可以达到3V至32V，因此在很多应用场景下都能够满足需求。

2. 低功耗：由于采用了双运算放大器结构，LM358的功耗相对较低，适用于对功耗要求较高的系统。

3. 大共模抑制比：LM358的共模抑制比可以达到70dB以上，能够有效地抑制共模噪声，提高系统性能。

4. 可调增益：通过外部电阻调整，可以改变LM358的增益，满足不同的信号处理需求。

5. 外部电容补偿：LM358支持外部电容补偿，可以提高系统的稳定性。

二、应用领域由于LM358具有低功耗和宽电压范围等特点，广泛应用于各种模拟电路中。

以下是LM358常见的应用领域：1. 传感器信号放大：LM358能够将传感器产生的微小信号放大，提高其可靠性和灵敏度。

2. 滤波器：LM358可以用作滤波器的关键部件，实现对信号的滤波处理。

3. 比较器：LM358可以用作比较器，通过比较两个输入信号的大小，输出相应的电平信号。

4. 音频放大：LM358可以用作音频放大器，实现音频信号的放大和处理。

5. 手持设备：由于LM358功耗低，体积小，常用于各种手持设备中，如便携式音频播放器、数码相机等。

三、工作原理LM358的工作原理基本上是通过两个运算放大器相互连接而形成的。

每个运算放大器都由一个差动放大器和一个级联放大器组成。

差动放大器：差动放大器是LM358的输入阶段，用来实现对输入信号的放大和差分输出。

差动放大器的输入端是非反相输入端（+）和反相输入端（-），通过改变这两个输入端的电压差，可以实现对输入信号的不同放大倍数。

级联放大器：级联放大器是LM358的输出阶段，用来将差动放大器输出的信号进行进一步放大。

lm358应用电路讲解
“lm358应用电路讲解”指的是对LM358运算放大器的应用电路进行详细讲解和分析。

LM358是一种双运算放大器，具有高直流电压增益、低输入偏置电流、低输入失调电压和失调电流等特点，适用于多种应用场景，如传感器放大器、直流增益模块、音频放大器、工业控制等。

对于LM358的应用电路讲解，一般会涉及以下方面：
1.电源电压与电源电流：LM358需要一个适当的电源供电，其电源电压范围
很宽，单电源供电范围为3-30V，双电源供电范围为±1.5-±15V。

同时，它的电源电流与电源电压基本无关。

2.输入信号：LM358的输入信号可以是差分信号或单端信号，输入阻抗很高，
可以忽略输入电阻对信号的影响。

在选择输入信号时，需要考虑放大倍数、频率响应等参数。

3.输出信号：LM358的输出信号可以用来驱动电阻性或电感性负载，其输出
阻抗较小，负载效应较小。

输出信号的范围可以根据需要进行调整。

4.连接方式：LM358可以通过不同的方式连接以实现不同的功能，如差分输
入/输出、单端输入/输出等。

在选择连接方式时，需要考虑电路的拓扑结构、噪声和干扰等因素。

5.线性与非线性应用：LM358在许多领域中都有应用，如音频放大、传感器
信号处理等。

在非线性应用中，如比较器、触发器等，需要注意输入信号的幅度和频率对输出结果的影响。

总的来说，“lm358应用电路讲解”主要涵盖了LM358运算放大器的电源配置、输入输出信号处理、连接方式选择以及在各种领域中的应用等方面。

通过深入理解这些内容，可以更好地掌握LM358的应用技巧，设计出性能优良的电路系统。

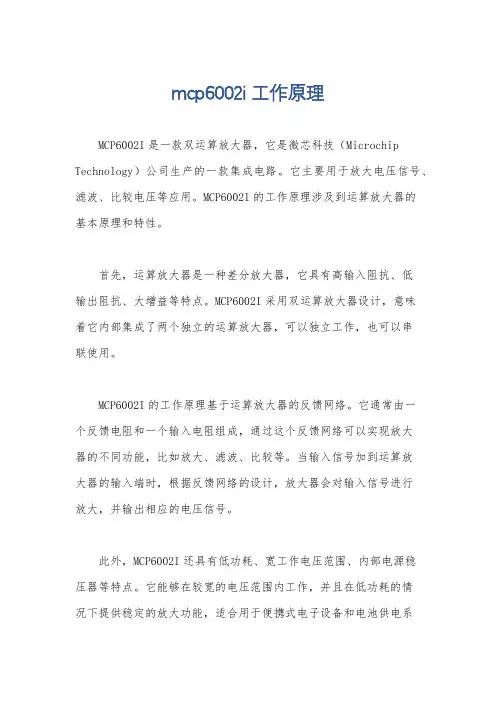

mcp6002i工作原理
MCP6002I是一款双运算放大器，它是微芯科技（Microchip Technology）公司生产的一款集成电路。

它主要用于放大电压信号、滤波、比较电压等应用。

MCP6002I的工作原理涉及到运算放大器的
基本原理和特性。

首先，运算放大器是一种差分放大器，它具有高输入阻抗、低
输出阻抗、大增益等特点。

MCP6002I采用双运算放大器设计，意味
着它内部集成了两个独立的运算放大器，可以独立工作，也可以串
联使用。

MCP6002I的工作原理基于运算放大器的反馈网络。

它通常由一
个反馈电阻和一个输入电阻组成，通过这个反馈网络可以实现放大
器的不同功能，比如放大、滤波、比较等。

当输入信号加到运算放
大器的输入端时，根据反馈网络的设计，放大器会对输入信号进行
放大，并输出相应的电压信号。

此外，MCP6002I还具有低功耗、宽工作电压范围、内部电源稳
压器等特点。

它能够在较宽的电压范围内工作，并且在低功耗的情
况下提供稳定的放大功能，适合用于便携式电子设备和电池供电系
统中。

总的来说，MCP6002I的工作原理是基于运算放大器的基本原理和特性，通过反馈网络对输入信号进行放大和处理，同时具有低功耗、宽工作电压范围等特点，适用于各种电子应用中的信号放大和处理。

双通道运放计算
双通道运算放大器（Dual-Channel Operational Amplifier，简称双通道运放）是电子电路中常用的一种放大器，具有两个独立的放大器通道，可以同时处理两路信号。

这种运放在信号处理、测量和控制系统中应用广泛。

在计算双通道运放的性能参数时，需要考虑以下几个方面：
增益计算：每个通道的增益（放大倍数）需要根据实际需求进行设定。

增益计算公式通常为：Gain = Vout / Vin，其中Vout是输出电压，Vin是输入电压。

通过调整运放的反馈网络，可以实现所需的增益。

噪声和失真：计算双通道运放的等效输入噪声（Equivalent Input Noise，EIN）和总谐波失真（Total Harmonic Distortion，THD）是非常重要的。

这些参数会影响信号的信噪比和音质。

带宽和频率响应：双通道运放的工作带宽和频率响应也是需要考虑的。

根据信号的特性，需要确保运放在所需的频率范围内具有良好的性能。

电源电流和功耗：计算双通道运放的电源电流和功耗，有助于选择合适的电源和评估系统的能效。

共模抑制比（CMRR）：这是衡量运放抑制共模信号能力的一个参数。

在差分信号放大中，CMRR的大小直接影响信号的放大质量。

在进行计算时，需要参考运放的数据手册，了解其具体的技术参数和性能指标。

此外，还需要结合实际应用场景，考虑信号的特性、系统的要求以及环境因素等，进行综合分析和计算。

通过合理的计算和选择，可以确保双通道运放在系统中发挥最佳的性能。

双运放原理双运放是一种常用的集成电路，也称为双运算放大器。

它由两个独立的运算放大器组成，通常用于信号处理、滤波、放大和混频等电路中。

双运放具有高增益、低噪声、高输入阻抗和低输出阻抗等特点，被广泛应用于各种电子设备和仪器中。

双运放的原理主要基于运算放大器的工作原理。

运算放大器是一种差分放大器，它具有两个输入端和一个输出端。

根据运算放大器的特性，我们可以将双运放的原理分为以下几个方面进行介绍。

首先，双运放的输入端具有高输入阻抗。

这意味着双运放可以接受来自外部电路的输入信号，而不会对外部电路产生影响。

这种特性使得双运放可以灵活地应用于各种电路中，并且能够有效地减小电路之间的干扰。

其次，双运放具有高增益。

当输入信号经过双运放放大后，输出信号的幅值会显著增大。

这使得双运放可以用于放大微弱的信号，同时保持信号的稳定性和准确性。

另外，双运放还具有低噪声。

在信号放大过程中，噪声往往是一个不可忽视的问题。

双运放通过优化电路结构和材料选择，有效地减小了噪声的影响，保证了信号的清晰度和准确性。

此外，双运放还可以实现信号的滤波和混频。

通过合理设计电路结构和选择合适的参数，双运放可以对输入信号进行滤波处理，滤除掉不需要的频率成分，从而得到所需的信号。

同时，双运放还可以实现不同频率信号的混频，将多个信号进行混合处理，得到新的频率信号。

综上所述，双运放是一种功能强大的集成电路，具有高增益、低噪声、高输入阻抗和低输出阻抗等特点。

它的工作原理基于运算放大器的特性，可以灵活应用于各种电子设备和仪器中，实现信号的放大、滤波和混频等功能。

在实际应用中，我们需要根据具体的需求和电路特性选择合适的双运放，并合理设计电路结构，以发挥其最大的作用。

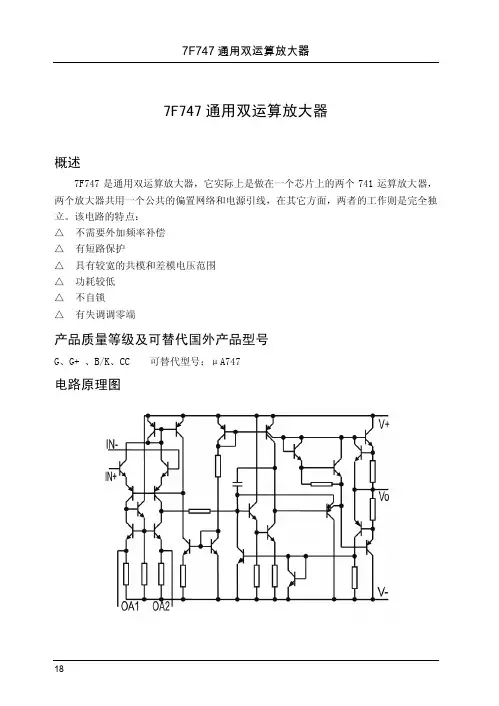

18 7F747通用双运算放大器概述7F747是通用双运算放大器，它实际上是做在一个芯片上的两个741运算放大器，两个放大器共用一个公共的偏置网络和电源引线，在其它方面，两者的工作则是完全独立。

该电路的特点：△ 不需要外加频率补偿△ 有短路保护△ 具有较宽的共模和差模电压范围△ 功耗较低△ 不自锁△ 有失调调零端产品质量等级及可替代国外产品型号G、G+ 、B/K、CC 可替代型号：μA747电路原理图19外引线排列（俯视图）T10A4 J14S3 CFP14A H14X2绝对最大额定值电源电压: ±22V输出短路持续时间：不限引线耐焊接温度（10s）：300℃ 最大瞬时功耗：800mW最大差模输入电压：±30V 贮存温度范围：-65℃～+150℃ 工作温度范围：-55℃～+125℃ 最大共模输入电压：±15V电特性必测参数除非另有规定，电特性适用全工作环境温度范围-55℃～125℃，电源电压为±15V。

规 范 值特 性 符号 条 件 最小最大 单 位T A =25℃±5 输入失调电压 V IO R S =10kΩ －55℃≤T A ≤125℃ ±6 mV T A =25℃200nA 输入失调电流 I IO －55℃≤T A ≤125℃ 500 nA T A =25℃500 nA 输入偏置电流 I IB －55℃≤T A ≤125℃ 1500 nA T A =25℃70 共模抑制比 K CMR －55℃≤T A ≤125℃70dB T A =25℃170 静态功耗 P D －55℃≤T A ≤125℃ 200 mW T A =25℃94 开环电压增益 A VDR L =10kΩ－55℃≤T A ≤125℃88 dB T A =25℃±12 输出电压幅度V OPP± R L =10kΩ－55℃≤T A ≤125℃±12V参考参数除非另有规定，测试温度为+25℃，电源电压为±15V。

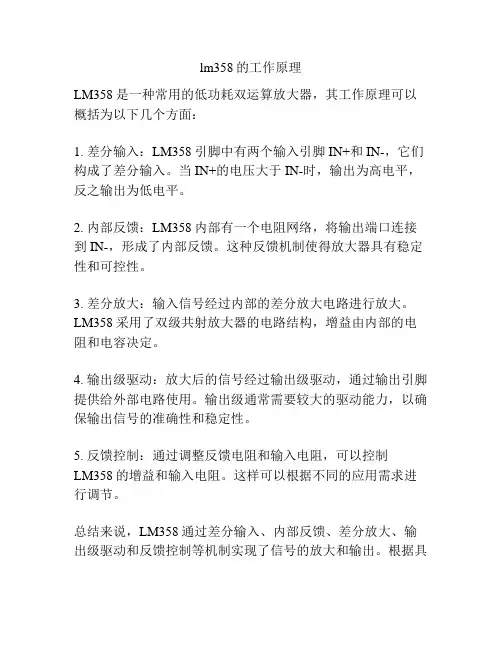

lm358的工作原理
LM358是一种常用的低功耗双运算放大器，其工作原理可以概括为以下几个方面：
1. 差分输入：LM358引脚中有两个输入引脚IN+和IN-，它们构成了差分输入。

当IN+的电压大于IN-时，输出为高电平，反之输出为低电平。

2. 内部反馈：LM358内部有一个电阻网络，将输出端口连接到IN-，形成了内部反馈。

这种反馈机制使得放大器具有稳定性和可控性。

3. 差分放大：输入信号经过内部的差分放大电路进行放大。

LM358采用了双级共射放大器的电路结构，增益由内部的电阻和电容决定。

4. 输出级驱动：放大后的信号经过输出级驱动，通过输出引脚提供给外部电路使用。

输出级通常需要较大的驱动能力，以确保输出信号的准确性和稳定性。

5. 反馈控制：通过调整反馈电阻和输入电阻，可以控制
LM358的增益和输入电阻。

这样可以根据不同的应用需求进行调节。

总结来说，LM358通过差分输入、内部反馈、差分放大、输出级驱动和反馈控制等机制实现了信号的放大和输出。

根据具
体的应用需求，可以通过调整电阻和电容等参数来实现所需的放大倍数和输入电阻。

D4558 双运算放大器
概述：
D4558 内部包括有两个独立的、高增益、内部频率补
偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

D4558 采用DIP8 封装形式。

特点：
内部频率补偿
直流电压增益高（约100dB）
单位增益频带宽（约1MHz）
低输入偏流
低输入失调电压和失调电流
共模输入电压范围宽，包括接地
差模输入电压范围宽，等于电源电压范围
输出电压摆幅大（0 至Vcc-1.5V）
内部电路图：
管脚排列图
引出端功能符号：
引出端序号功能符号引出端序号功能符号
1 输出1 OUT 1 5 输入2（+）IN 2(+)
2 输入1（-）IN 1(-) 6 输入2（-）IN 2(-)
3 输入1（+）IN 1(+) 7 输出2 OUT 2
4 Vee Vee 8 电源电压Vcc
极限值（绝对最大额定值，若无其它规定，Tamb=25℃）参数名称符号数值单位
电源电压Vcc ±22 V
差动输入电压V I(DIFF) ±18 V
输入电压V I ±15 V
工作环境温度范围Tamb 0~+70 ℃
贮存温度范围Tstg -65~+150 ℃
电特性（若无其它规定，Tamb=25℃,Vcc=15，Vee=-15V）。

双电源运算放大器功耗计算下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!双电源运算放大器功耗计算。

双运算放大器LM358A概述：封装外形图LM358A 是由两个独立的高增益运算放大器组成。

可以是单电源工作，也可以是双电源工作，电源的电流消耗与电源电压大小无关。

应用范围包括变频放大器、DC 增益部件和所有常规运算放大电路。

采用DIP8或SOP8封装形式。

主要特点：•可单电源或双电源工作•在一个封装内的两个经内部补偿的运算放大器。

•逻辑电路匹配。

•功耗小。

•频率范围宽功能框图和管脚排列图DIP-8输出A 反相输入A同相输入A 地V+输出B反相输入B 同相输入B 极限值（绝对最大额定值，若无其它规定，Tamb=25℃）参数名称数值单位电源电压36或±16V 差分输入电压36V 输入电压-0.3~36V 功耗(注1)DIP 封装550mW SOP 封装530输出端对地短路电流（1放大器）（注2）（V +≤15V 、Ta=25℃）持续输入电流（V IN <-0.3V ）(注3)50mA 工作环境温度-25~85℃贮存温度-65~150℃1872A-B 6-++354电特性（若无其它规定，V+=5.0V）特性测试条件规范值单位最小典型最大输入失调电压Ta=25℃25mV 输入偏流Ta=25℃，I IN(+)或I IN（-），V CM=0V45150nA 输入失调电流Ta=25℃，I IN(+)-I IN（-），V CM=0V330nA 输入共模电压范围Ta=25℃，V+=30V0V+-1.5V电源电流在整个温度范围上，R L=∞在所有运算放大器上，V+=30V12mAV+=5V0.5 1.2大信号电压增益V+=15V，Ta=25℃，R L≥2kΩ（对于Vo=1~11V）50100V/mV 共模抑制比DC，Ta=25℃，V CM=0~V+-1.5V7085dB 电源抑制比DC，Ta=25℃，V+=5~30V65100dB 放大器之间的耦合系数Ta=25℃，f=1~20kHz（所有的输入）-120dB 输出源电流V IN(+)=1V,V IN(-)=0V,V+=15V,Vo=2V,Ta=25℃2040mA输出吸电流V IN(-)=1V,V IN(+)=0V,V+=15V,Vo=2V,Ta=25℃1020mA V IN(-)=1V,V IN(+)=0V,V+=15V,Vo=200mV,Ta=25℃1250μA对地短路电流V+=15V，Ta=25℃4060mA 输入失调电压7mV输入失调电压漂移Rs=0Ω7μV/℃输入失调电流I IN(+)-I IN（-）100nA输入失调电流漂移Rs=0Ω10pA/℃输入偏置电流I IN(+)或I IN（-）40300nA输入共模电压范围V+=30V0V+-2V 大信号电压增益V+=15V，（V o=1~11V），R L≥2kΩ25V/mV输出电压摆幅V OH V+=30VR L=2kΩ26VR L=10kΩ2728V V OL V+=5V，R L=10kΩ520mV输出电流源电流V IN(+)=1V，V IN(-)=0V，V+=15V，Vo=2V1020mA 吸电流V IN(-)=1V，V IN(+)=0V，V+=15V，Vo=2V58mA增益=1+R2/R1=101（如图示）-典型应用+V IN *R110K+1/2LM358-R21M同相直流增益（0V 输入=0V 输出）+Vo+5V由于I IN 与温度无关，无需RV I N (mV)直流求和放大器功率放大器+V 1（V IN'S R 100K≥0V ,并且Vo ≥0V )R1+V 2R++Vo +V 3+V 4R 100K R 100K R 100K100K 1/2LM358-R 100K其中:为保持Vo>0V ，Vo =V 1+V2+V 3+V4(V1+V2)≥(V3+V4)RC 有源带通滤波器R1+R32V2K 固定电流源V ++2V --1/2LM358R1R22K+I1I2R43K1mAI2=(R1/R2)*I1R2100K R3910KV ++1/2LM358-+Vo+V IN 91K对于V IN =0，V Av =10，V o=0VRL100KC1R2V IN 100K+1/2LM358-R4R3100KC210M330pF+1/2LM358-R5470KR6330pF-470KVofo=1kHz Q=501/2LM358+R7Av=100(40dB)R8100KC310uF100KV +V o (V )典型特性曲线。

4558工作原理及应用4558是一种双运算放大器芯片，通常被用于音频放大电路和电子设备中。

它由国外集成电路制造商ST公司生产，是一种高性能双运放集成电路。

4558采用了双高性能运算放大器，并且具有较低的失调电流、失调电压、输入噪声和输入电阻。

它的工作原理和应用如下：工作原理：4558芯片中的双运放是由NPN和PNP型晶体管组成的。

每个运放都有两个输入端（反相输入和非反相输入）、一个输出端和一个负电源引脚。

4558芯片内部的电路设计使得它能够对输入信号进行放大，并输出一个放大了的信号。

4558芯片具有较高的增益，能够放大音频信号并驱动喇叭或音箱。

应用：1.音频放大器：4558芯片广泛应用于音频放大器电路中，如功放、音响系统以及各种音频设备中。

它能够放大音频信号并提供足够的功率驱动扬声器，使音乐或声音得到放大和放出。

2.电子乐器：4558芯片也可用于电子乐器中的放大电路，如电子吉他、电子琴等。

它可以将乐器的声音信号进行放大和处理，使乐器能够以更高的音量和更好的音质播放。

3.调音台：4558芯片也可用于调音台中的音频放大部分。

在录音棚或演唱会等场合中，调音台可以调整声音的音量、音色和平衡，而4558芯片可以提供高品质的音频放大，确保音乐和声音的清晰和高保真度。

4.个人音响设备：4558芯片还可以应用于个人音响设备，如耳机放大器、蓝牙音箱等。

它能够将来自手机、电脑或其他设备的音频信号进行放大，输出更好的音质，提供更好的音乐享受。

5.电视机和家庭影院：4558芯片也可用于电视机和家庭影院系统中的音频放大部分。

它可以放大电视和电影的音轨，提供更真实、更震撼的声音效果。

总结：4558是一种双运放集成电路芯片，广泛应用于音频放大电路和各种电子设备中。

它具有较低的失调电流、失调电压、输入噪声和输入电阻，能够提供高品质的音频放大效果。

它的应用范围广泛，包括音频放大器、电子乐器、调音台、个人音响设备、电视机和家庭影院等。

LM358工作原理分析LM358是一款常用的运算放大器，广泛应用于各种电子设备中。

本文将从LM358的工作原理入手，对其进行详细分析。

一、LM358概述1.1 LM358是一款双运算放大器，由两个独立的运算放大器组成。

1.2 LM358具有低功耗、高增益、宽输入共模范围等特点。

1.3 LM358适合于各种电路设计，如滤波器、比较器、振荡器等。

二、LM358内部结构2.1 LM358内部包含两个运算放大器，每一个运算放大器由输入级、差动放大器、输出级组成。

2.2 输入级主要负责信号的输入和放大，差动放大器用于增益放大，输出级用于信号输出。

2.3 LM358内部还包含偏置电流源、电压尾随器等辅助电路，保证运算放大器的正常工作。

三、LM358工作原理3.1 LM358通过负反馈实现稳定的放大倍数，提高电路的稳定性和线性度。

3.2 LM358的运算放大器工作在线性放大区，输入信号经过放大后输出。

3.3 LM358内部有偏置电流源和电压尾随器，保证运算放大器的工作点稳定。

四、LM358应用案例4.1 LM358可用作比较器，通过设置阈值电压实现信号的比较。

4.2 LM358可用作滤波器，通过外部电容和电阻构成滤波电路。

4.3 LM358可用作振荡器，通过反馈电路实现正弦波振荡。

五、LM358的优缺点5.1 优点：LM358具有低功耗、高增益、宽输入共模范围等特点，适合于各种电路设计。

5.2 缺点：LM358的带宽有限，不适合于高频电路设计。

5.3 总结：LM358是一款性能稳定、应用广泛的运算放大器，适合各种电子设备中的信号处理和放大。

通过以上分析，我们可以更深入地了解LM358的工作原理和应用，为电子电路设计提供更多的参考和指导。

LM358作为一款经典的运算放大器，将继续在各种领域发挥重要作用。

LM358工作原理分析LM358是一种常用的双运算放大器，广泛应用于摹拟电路中。

它由两个独立的运算放大器组成，具有高增益、宽带宽、低输入偏置电流和低输入偏置电压等特点。

本文将详细分析LM358的工作原理。

一、LM358的引脚功能及连接方式LM358一共有8个引脚，分别为：正电源（VCC+）、负电源（VCC-）、输入端1（IN1-）、输入端2（IN1+）、输出端1（OUT1）、输入端3（IN2-）、输入端4（IN2+）和输出端2（OUT2）。

在典型的应用中，LM358的引脚连接方式如下：1. 正电源（VCC+）和负电源（VCC-）引脚连接至电源电压，通常为+5V和-5V。

2. 输入端1（IN1-）和输入端2（IN1+）分别连接至输入信号源。

3. 输出端1（OUT1）连接至负载电阻。

4. 输入端3（IN2-）和输入端4（IN2+）连接至输入信号源。

5. 输出端2（OUT2）连接至负载电阻。

二、LM358的工作原理LM358是一种差分放大器，其工作原理可以分为输入级、差分放大级和输出级三个部份。

1. 输入级：输入级由差分放大器的输入端1（IN1-）和输入端2（IN1+）组成。

当输入信号加在IN1+引脚上，通过IN1-引脚反馈至负电源端，形成一个反相输入。

当输入信号加在IN1-引脚上，通过IN1+引脚反馈至正电源端，形成一个非反相输入。

通过输入级的差分放大作用，输入信号的弱小变化可以被放大。

2. 差分放大级：差分放大级由输入级输出信号经过放大得到。

输入级的输出信号经过放大后，通过输出级的驱动，输出到OUT1引脚。

差分放大级的放大倍数可以通过调整输入级的电流和负载电阻来控制。

3. 输出级：输出级由输出端1（OUT1）和负载电阻组成。

输出级的作用是将差分放大级的输出信号经过电流放大和电压放大后，输出到负载电阻上。

LM358的输出电压可以通过调整输入级的电流和负载电阻来控制。

当输入信号的幅值较大时，输出电压会饱和，即达到正电源或者负电源的电压。

LM358工作原理分析LM358是一种常用的双运算放大器，广泛应用于各种电子设备中。

本文将对LM358的工作原理进行详细分析，包括其基本结构、输入输出特性、工作模式以及应用场景等方面。

一、基本结构LM358由两个独立的运算放大器组成，每个运算放大器都具有一个差分输入和一个单端输出。

它采用双电源供电，通常为正负15V。

LM358的引脚包括正电源引脚（VCC+）、负电源引脚（VCC-）、非反相输入引脚（IN-）、反相输入引脚（IN+）、输出引脚（OUT）等。

二、输入输出特性LM358的输入阻抗相对较高，一般在1MΩ左右，输出阻抗相对较低，一般在100Ω左右。

输入偏置电流较小，一般在20nA左右。

输入偏置电压较低，一般在2mV左右。

增益带宽积（GBW）一般在1MHz左右。

LM358的输出电压范围取决于供电电压，通常可以达到接近正负电源电压的范围。

三、工作模式LM358可以工作在多种模式下，包括非反相放大模式、反相放大模式、比较器模式等。

在非反相放大模式下，将输入信号接到非反相输入引脚，反相输入引脚接地，输出信号通过负反馈放大，可以得到一个放大倍数较大的信号。

在反相放大模式下，将输入信号接到反相输入引脚，非反相输入引脚接地，同样可以得到一个放大倍数较大的信号。

在比较器模式下，输入信号通过非反相输入引脚，通过设置阈值电压，可以实现信号的比较功能。

四、应用场景由于LM358具有较低的功耗和较高的增益带宽积，广泛应用于各种电子设备中。

以下是LM358常见的应用场景：1. 信号放大：LM358可以作为信号放大器使用，通过调整电路的反馈电阻和输入电阻，可以实现不同的放大倍数。

例如，在音频放大器中，可以使用LM358将低电平的音频信号放大至足够驱动扬声器的电平。

2. 信号滤波：LM358可以与电容、电感等元件组成滤波电路，用于对特定频率范围的信号进行滤波。

例如，在收音机中，可以使用LM358实现对不同频段的调谐和滤波功能。

LM358双运算放大器电路的典型应用脚位排列图概述(Description:LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

LM358的封装形式有塑封8引线双列直插式和贴片式。

•内部频率补偿•直流电压增益高(约100dB•单位增益频带宽(约1MHz•电源电压范围宽:单电源(3—30V;双电源(±1.5一±15V•低功耗电流,适合于电池供电•低输入偏流•低输入失调电压和失调电流•共模输入电压范围宽,包括接地•差模输入电压范围宽,等于电源电压范围•输出电压摆幅大(0至Vcc-1.5V下载资料(英文PDF-477K红外线探测报警器该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

工作原理该装置电路原理见图1。

由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。

红外线探测传感器IC1探测到前方人体辐射出的红外线信号时,由IC1的②脚输出微弱的电信号,经三极管VT1等组成第一级放大电路放大,再通过C2输入到运算放大器IC2中进行高增益、低噪声放大,此时由IC2①脚输出的信号已足够强。

IC3作电压比较器,它的第⑤脚由R10、VD1提供基准电压,当IC2①脚输出的信号电压到达IC3的⑥脚时,两个输入端的电压进行比较,此时IC3的⑦脚由原来的高电平变为低电平。

IC4为报警延时电路,R14和C6组成延时电路,其时间约为1分钟。

当IC3的⑦脚变为低电平时,C6通过VD2放电,此时IC4的②脚变为低电平,它与IC4的③脚基准电压进行比较,当它低于其基准电压时, IC4的①脚变为高电平,VT2导通,讯响器BL通电发出报警声。

双运算放大器电路:LM358电子技术概述 LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

LM358的封装形式有塑封8引线双列直插式和贴片式。

特性· 内部频率补偿内部频率补偿· 直流电压增益高直流电压增益高((约100dB) · 单位增益频带宽单位增益频带宽((约1MHz) · 电源电压范围宽：单电源电源电压范围宽：单电源(3(3(3——30V)30V)；； 双电源双电源((±1.5一±一±15V) 15V) · 低功耗电流，适合于电池供电低功耗电流，适合于电池供电 · 低输入偏流低输入偏流· 低输入失调电压和失调电流低输入失调电压和失调电流· 共模输入电压范围宽，包括接地共模输入电压范围宽，包括接地· 差模输入电压范围宽，等于电源电压范围差模输入电压范围宽，等于电源电压范围 · 输出电压摆幅大输出电压摆幅大(0(0至Vcc-1.5V)LM358脚位排列图LM358现货图红外线探测报警器该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

防盗报警。

工作原理工作原理该装置电路原理见图1。

由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。

红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2IC2①脚输出的信号已足够强。
