医学影像设备学重点

医学影像学名词简答重点

1自然对比：人体组织结构基于密度上的差别，可产生X线对比，这种自然存在的差别称为自然对比。所获得的X线图像，称平片。2人工对比：对于缺乏自然对比的组织或器官，可人为引入在密度上高于或低于它的物质使之产生对比—造影检查。

3磁共振成像（MRI）：是利用人体中的氢原子核在磁场中受到射频脉冲的激励而发生核磁共振现象，产生磁共振信号，经信号采集和计算机处理而获得重建断层图像的成像技术。4流空效应：流动的液体，如心血管的血液由于流动迅速，在成像过程中采集不到信号而呈黑影，即流空效应。

5 质子弛豫增强效应：顺磁性物质作为对比剂可缩短周围质子的弛豫时间，称之

6骨质疏松：是指一定单位体积内正常钙化的骨组织减少，即骨组织的有机成分和钙盐都减少，但骨内有机成分和钙盐含量比例仍正常7 骨质软化：是指一定单位体积内骨组织有机成分正常，而矿物质含量减少。因此，骨内的钙盐含量降低。

8骨质破坏：是局部骨质为病理组织所代替而造成的骨组织消失。可以由病理组织本身或由它引起破骨细胞生成和活动增强所致。骨松质或骨皮质均可发生破坏。

9骨质增生硬化：是一定单位体积内骨量的增多。组织学上可见骨皮质增厚、骨小梁增粗增多，为成骨增多或破骨减少或两者同时存在所致。

10 骨膜增生：指因骨膜受刺激，其内层成骨细胞活动增加所致。组织学可见骨膜内层成骨细胞增多，有新生骨小梁

11 骨质坏死：骨组织局部代谢的停止，坏死

的骨质称为死骨。

12 骨痂：骨折愈合的过程，由成骨细胞在肉芽组织上产生新骨，称为。

13 骨膜三角：骨膜的病变进展，骨膜新生骨可以重新被破坏，破坏区两侧的残留骨膜新生骨呈三角形，常为恶性肿瘤的迹象，称之。14骺离骨折：骨折发生在儿童长骨，由于骨骺尚未与干骺端结合，外力可经过骺板达干骺端引起骨骺分离，即骺离骨折。

医学影像检查技术学重点总结医学影像检查技术学重点总结第一章总论

X线的产生条件为需要电子源、两端有高电压以及阳极靶面。X线图像的特点是由从黑到白不同灰度的影像所组成，图像清晰，空间分辨力高。X线检查的特点是操作简便、检查速度快、经济。X线的主要用途包括骨关节疾病的诊断、胸部疾病的诊断、心脏大血管疾病、胃肠道疾病的诊断、泌尿系统的疾病以及其他如子宫输卵管造影等。X线的特性包括穿透作用、感光作用、荧光效应以及电离作用。软X线指管电压在40kV

以下时所产生的X线能量低，穿透力较弱。CR是以X线成像板IP作为载体记录X线曝光后形成的信息，再由激光读出信

息并经图像后处理形成数字影像的检查技术。DR是将X线穿

过人体后由平板探测器FPD探测的模拟信号直接数字化而形

成数字影像的检查技术。X线检查技术应用的限度包括X线

照片是2D影像，组织结构相互重叠，重叠的结构不容易辨别，易漏诊；X线的密度分辨力有限，密度差异较小的组织和器官、病变不容易分辨；造影检查时，少数患者对对比剂有不良反应，

有绝对禁忌症；X线有辐射作用，对于剂量过大，或检查频率过多、检查时间长的项目受到严格的控制。

第二章X线检查技术

第一节X线成像质量影响因素

X线成像质量的五大要素包括密度、对比度、锐利度、颗粒度以及失真度。X线照片影像质量受X线管焦点、X线摄

影条件、影像信息探测系统、被照体及图像处理等多个因素的影响。照片的密度指透明性照片的暗度或不透明程度，也称黑化度。X线照片的特性曲线由足部、直线部、肩部以及反转部组成。最适于人眼观片的照片密度值是1.0左右，一般照片的

医学影像学经典资料

名词解释

1、骨龄：在骨的发育过程中，骨的原始骨化中心和继发骨化中心的出现时间，骨骺与干骺端骨性愈合的时间及其形态的变化都有一定的规律性，这种规律以时间（年和月）来表示即骨龄。

2、骨质软化：指一定单位体积骨组织有机成分正常，而矿物质含量减少，尤其是骨的钙盐含量降低，骨组织会发生软化。

3、骨膜三角：恶性骨肿瘤的骨膜新生骨引起骨膜增生的病变进展，已形成的骨膜新生骨可被破坏，破坏区两侧的残留骨膜新生骨呈三角形，称为骨膜三角。

4、假肿瘤征：绞窄性肠梗阻或闭袢样肠梗阻时，引起肠腔充满液体，在腹平片上表现为软组织密度的肿块。

5、龛影：胃壁局限性溃疡形成的凹陷为钡剂充盈，故在切线位时呈现局限性向胃轮廓外突出的钡影，称为龛影

6、天然对比：由于人体组织、器官的密度和X线照射方向上厚度的不同，在X线片上或透视电视屏上形成有对比的图像，这种自然存在的对比称为天然对比，即组织结构和器官的密度和厚度的差异

7、IVP ：静脉肾盂照影，根据有机碘在静脉注射后，几乎全部经肾小球滤过而进入肾小管，最后排入肾盂，肾盏，输尿管，膀胱，使尿路显影。

8、脑膜尾征：见于脑膜瘤，在CT及MRI增强检查上邻近肿瘤的硬脑膜可见明显的强化

9、模糊效应：脑梗死后2-3周，梗塞区因脑水肿消失和吞噬细胞浸润，CT上密度相对增高而成为等密度。

10、介入放射学：在影像诊断基础上，利用导管等器械，在影像设备导向下，对疾病进行非手术治疗或取得组织学、细菌学、生化和生理等资料以明确病变性质的技术。11、肾自截：肾结核、病变波及全肾形成肾大部分或全肾钙化，肾功能消失。

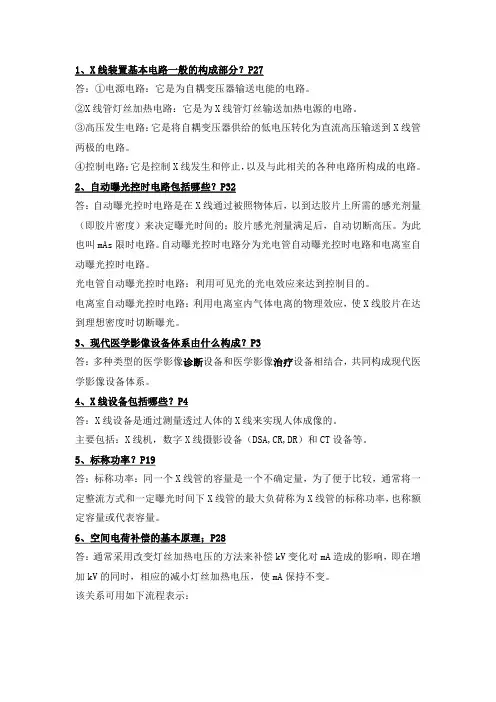

1、X线装置基本电路一般的构成部分？P27

答：①电源电路：它是为自耦变压器输送电能的电路。

②X线管灯丝加热电路：它是为X线管灯丝输送加热电源的电路。

③高压发生电路：它是将自耦变压器供给的低电压转化为直流高压输送到X线管两极的电路。

④控制电路：它是控制X线发生和停止，以及与此相关的各种电路所构成的电路。

2、自动曝光控时电路包括哪些？P32

答：自动曝光控时电路是在X线通过被照物体后，以到达胶片上所需的感光剂量（即胶片密度）来决定曝光时间的；胶片感光剂量满足后，自动切断高压。为此也叫mAs限时电路。自动曝光控时电路分为光电管自动曝光控时电路和电离室自动曝光控时电路。

光电管自动曝光控时电路：利用可见光的光电效应来达到控制目的。

电离室自动曝光控时电路：利用电离室内气体电离的物理效应，使X线胶片在达到理想密度时切断曝光。

3、现代医学影像设备体系由什么构成？P3

答：多种类型的医学影像诊断设备和医学影像治疗设备相结合，共同构成现代医学影像设备体系。

4、X线设备包括哪些？P4

答：X线设备是通过测量透过人体的X线来实现人体成像的。

主要包括：X线机，数字X线摄影设备（DSA,CR,DR）和CT设备等。

5、标称功率？P19

答：标称功率：同一个X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率，也称额定容量或代表容量。

6、空间电荷补偿的基本原理；P28

答：通常采用改变灯丝加热电压的方法来补偿kV变化对mA造成的影响，即在增加kV的同时，相应的减小灯丝加热电压，使mA保持不变。

第1章概论

1、1895年11月8日，伦琴发现X射线。

2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。

3、现代医学影像设备可分为：①X线设备，包括X线机和CT。②MRI设备。③US设备。④核医学设备。

⑤热成像设备。⑥医用光学设备即医用内镜。

第2章 X线发生装置

1、X线发生装置由X线管、高压发生器和控制台三部分组成。

2、固定阳极X线管主要由阳极、阴极和玻璃壳组成。

3、阳极：主要作用是产生X线并散热，其次是吸收二次电子和散乱射线。

4、阳极头：由靶面和阳极体组成。靶面的作用是承受高速运动的电子束轰击，产生X线，称为曝光。

5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X线管玻璃壳并提高影

像清晰度。

6、固定阳极X线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。

7、固定阳极X线管的主要缺点：焦点尺寸大，瞬时负载功率小。优点：结构简单，价格低。

8、阴极：作用是发射电子并使电子束聚焦。主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。

9、在X线成像系统中：对X线成像质量影响最大的因素之一就是X线管的焦点。

10、N实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。

11、N有效焦点：是实际焦点在X线投照方向上的投影。实际焦点在垂直于X线管长轴方向的投影，

称为标称焦点。

12、一般固定X线管的靶角为15°-20°。

13、有效焦点尺寸越小，影像清晰度就越高。

14、软X线管的特点：①X线输出窗的固有滤过率小。②在低管电压时能产生较大的管电流。③焦点小。

15、结构：与一般X线管相比，软X线管的结构特点是：①玻窗②钼靶③极间距离短。

医学影像设备学复习总结笔记整理

第一篇：医学影像设备学复习总结笔记整理

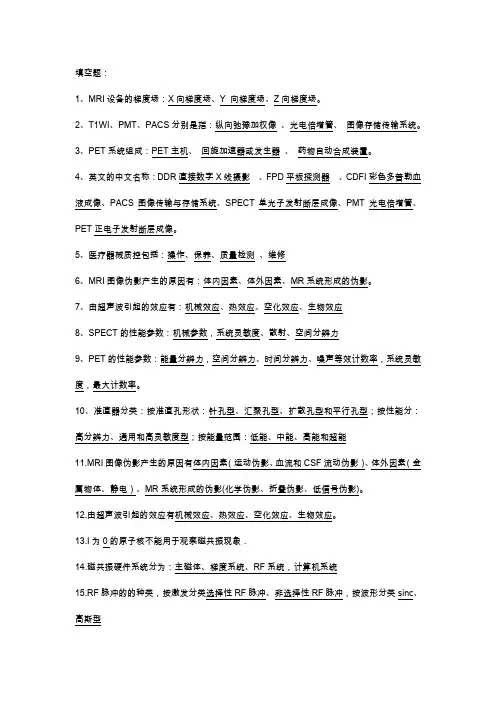

填空题：

1、MRI设备的梯度场：X向梯度场、Y 向梯度场、Z向梯度场。

2、T1WI、PMT、PACS分别是指：纵向弛豫加权像、光电倍增管、图像存储传输系统。

3、PET系统组成：PET主机、回旋加速器或发生器、药物自动合成装置。

4、英文的中文名称：DDR直接数字X线摄影、FPD平板探测器、CDFI彩色多普勒血液

成像、PACS图像传输与存储系统、SPECT单光子发射断层成像、PMT光电倍增管、PET正电

子发射断层成像。

5、医疗器械质控包括：操作、保养、质量检测、维修

6、MRI图像伪影产生的原因有：体内因素、体外因素、MR系统形成的伪影。

7、由超声波引起的效应有：机械效应、热效应、空化效应、生物效应

8、SPECT的性能参数：机械参数，系统灵敏度、散射、空间分辨力

9、PET的性能参数：能量分辨力，空间分辨力、时间分辨力、噪声等效计数率，系统灵敏度，最大计数率。

10、准直器分类：按准直孔形状：针孔型、汇聚孔型、扩散孔型和平行孔型；按性能分：高分辨力、通用和高灵敏度型；按能量范围：低能、中能、高能和超能

11.MRI图像伪影产生的原因有体内因素（运动伪影、血流和CSF 流动伪影）、体外因素（金属物体、静电）、MR系统形成的伪影(化学伪影、折叠伪影、低信号伪影)。

12.由超声波引起的效应有机械效应、热效应、空化效应、生物效

应。

13.I为0的原子核不能用于观察磁共振现象．

14.磁共振硬件系统分为：主磁体、梯度系统、RF系统，计算机系统

设备学考点

第一章

1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）

2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。

第二章

1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X 线机丶CT的主要组成部分之一。

2.X线管逐步向大功率丶小焦点和专用化方向发展。产生条件：1.足够数目的电子2.高电压产生的电压场

3.适当的障碍物。

3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。

阳极：产生X线并散热，其次是吸收二次电子和散乱射线。

阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。靶面材料常采用产生X线效率高且熔点高的金属钨。阳极体由导热率较大的无氧铜组成。

4.阴极：发射电子并使电子束聚焦

5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。

6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。

7.有效焦点：实际焦点在X线投照方向上的投影。设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。有效焦点越小，影像质量越好。

8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。

9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。

10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小

结构特点：铍窗，钼靶，极间距离短。软X线极易通过铍窗，可获得大量的软X线。摄影时主要利用钼靶辐射的特征X线。X线分为特征丶持续X线。

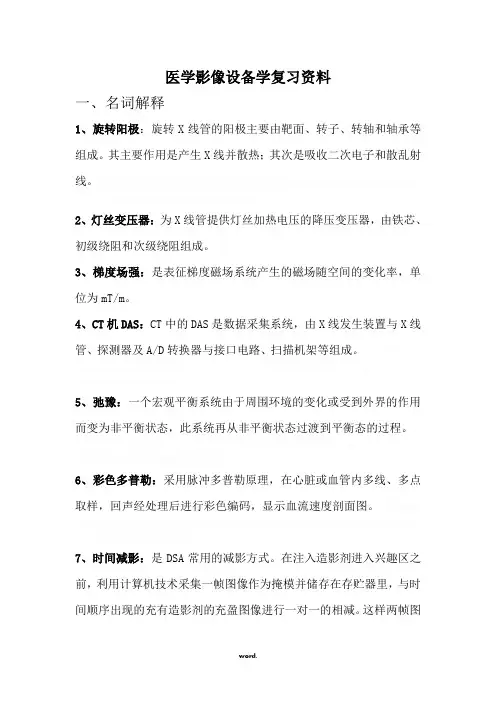

医学影像设备学复习资料

一、名词解释

1、旋转阳极：旋转X线管的阳极主要由靶面、转子、转轴和轴承等组成。其主要作用是产生X线并散热；其次是吸收二次电子和散乱射线。

2、灯丝变压器：为X线管提供灯丝加热电压的降压变压器，由铁芯、初级绕阻和次级绕阻组成。

3、梯度场强：是表征梯度磁场系统产生的磁场随空间的变化率，单位为mT/m。

4、CT机DAS：CT中的DAS是数据采集系统，由X线发生装置与X线管、探测器及A/D转换器与接口电路、扫描机架等组成。

5、弛豫：一个宏观平衡系统由于周围环境的变化或受到外界的作用而变为非平衡状态，此系统再从非平衡状态过渡到平衡态的过程。

6、彩色多普勒：采用脉冲多普勒原理，在心脏或血管内多线、多点取样，回声经处理后进行彩色编码，显示血流速度剖面图。

7、时间减影：是DSA常用的减影方式。在注入造影剂进入兴趣区之前，利用计算机技术采集一帧图像作为掩模并储存在存贮器里，与时间顺序出现的充有造影剂的充盈图像进行一对一的相减。这样两帧图

像中相同的部分被消除，而造影剂所引起的高密度区被突出地显现出来。

8、负压电效应：在压电材料表面的一定方向上施加电压，在电场作用下引起压电材料形变，电压方向改变，形变方向随之改变，形变与外加电压成正比。这种因电场作用而引起形变的效应称为负压电效应。

9、SPECT：即单光子发射型计算机断层成像术。由探测器进行数据采集，采集到的原始数据经过“预处理”电路和吸收校正后，再由图像重建系统重建出SPECT图像。

10、PET/CT：将正电子发射型断层成像(PET)设备和电子计算机X线断层扫描（CT）设备整合在同一台机器中，其通过一个较长的检查床将两个相对独立的、共轴的设备单元相连接。两个设备保持合理的距离，以避免电磁干扰。CT和PET的扫描检测分别进行，数据也是由各自的工作站处理并重建图像。

一、填空题：

如:1、辅助成像设备主要包括：；；；。

2、CR的关键是用替代X线胶片，曝光后由读出潜影，并转换成数字信号传入计算机进行图像处理；DR则是利用将穿过人体的X线直接转换成数字信号，经计算机处理成像。

3、MR扫描室射频屏蔽是用屏蔽。

4、X线的本质：

5、……

二、名词解释：

1、有效焦点；

2、最大管电流；

3、数字X线设备；

4、空间分辨率；

5、超导现象；

6、最高管电压；

7、实际焦点；

8、低压滑环；

9、高压滑环；10、直流逆变；11、有源匀场；12、有源屏蔽

三、单项选择题：

1、固定阳极X线管的靶面材料是：（）

A、铜

B、铁

C、钨

D、钢

E、铍

2、固定阳极X线管的阳极体选用无氧铜的目的是（）

A、提高散热性能

B、提高产生X线的效率

C、提高X线管内真空度

D、提高变压器油的耐压值

E、提高实际焦点的面积

3、固定阳极X线管的散热方式是（）

A、热传导

B、热辐射

C、热蒸发

D、热对流

E、热聚集

4、关于下列叙述错误的是（）

A、灯丝由钨制成

B、灯丝的作用是使电子流聚焦

C、灯丝多为小螺旋管状

D、灯丝温度与辐射热电子的数量呈指数关系

E、调节灯丝的加热电压可改变mA量

5、软X线管的靶面材料是：（）

A、铜

B、铁

C、钨

D、钼

E、钢

6、旋转阳极X线管的实际焦点是（）

A、有效焦点的正弦值

B、圆环面积

C、圆形面积

D、长方形面积

E、靶面面积

7、关于下列叙述，错误的是（）

A、使用IP摄影时，选择IP的尺寸越小越好

B、IP再次使用时，最好重作一次光照射

C、强光照射IP板，可消除其记录的潜影

D、IP保存时要有很好的屏蔽

E、IP可反复使用

医学影像学重点

医学影像学是一门专门研究医学影像技术和应用的学科，其中重点内容包括以下几个方面：

1. 影像技术：医学影像学主要涉及的技术包括X射线成像、计算机断层扫描（CT）、核磁共振成像（MRI）、超声波成像、放射性核素成像等。重点研究各种影像技术的原理、仪器设备的使用和操作方法，以及不同技术间的比较和选择。

2. 影像解剖学：医学影像学重点关注人体内部结构的解剖学，包括各种器官、血管、神经等的位置、形态和关系。通过影像学技术可以进行三维重建和立体显示，帮助医生了解病变的位置、范围和可能的并发症。

3. 影像病理学：医学影像学通过解读影像，帮助医生了解病变的特征、类型和程度，确定疾病的诊断和分级。重点研究不同疾病在影像上的表现特点，如肿瘤的边界、密度、血供、浸润情况等，以及炎症、感染、损伤等的影像表现。

4. 影像诊断学：医学影像学通过解读影像，协助医生进行疾病的诊断和鉴别诊断。重点研究不同疾病在影像上的典型表现和区别诊断要点，如肿瘤的恶性程度、炎症的类型、损伤的程度等。

5. 影像导引治疗：医学影像学在一些治疗过程中起到导引和监测的作用，例如介入放射学、介入超声和放射治疗等。重点研究影像引导下的微创操作技术、影像引导下的治疗计划制定和

影像监测技术。

总之，医学影像学重点研究影像技术和应用，旨在通过解析和利用不同的医学影像手段，帮助医生进行疾病诊断、分级和治疗。

医学影像学

第一章、影像诊断学总论

1、医学影像诊断学：是应用医学成像技术对人体疾病进行诊断和在医学成像技术引导下应用介入器材对人体疾病进行微创性诊断机治疗的医学学科。

内容：x线诊断（CR、DR、DSA诊断）、超声诊断、CT诊断及MRI诊断（简答回名解+内容）

2、数字减影血管造影（DSA）：进行血管造影时，通过计算机处理数字影像信息，消除骨骼和软组织影像，使血管清晰显示的成像技术。

3、辐射防护的基本原则（填空）：屏蔽保护、距离保护、时间保护

4、图像存档与传输系统（PACS）;是一种科技含量高，实际应用价值极大的复杂系统，其将数字化成像设备、高速计算机网络、海量存储设备和具备后处理功能的影像诊断工作站结合起来，完成对医学影像信息的采集、传输、存储后处理及显示等功能，使得图像资料得以有效管理和充分利用。

第二章、中枢神经系统

1、星形细胞瘤：属于神经上皮组织起源的肿瘤，为中枢神经系统最常见的肿瘤，成人多发生于大脑，儿童多见于小脑。

影像一般规律：密度逐渐不均，边界逐渐不清，水肿逐渐明显，强化逐渐明显。

2、脑膜瘤：最常见的颅内脑实质外肿瘤。多发于中年女性。好发于脑表面有蛛网膜颗粒的部位，幕上多见，大脑凸面和矢状窦旁最多见，其次为蝶骨嵴、嗅沟及前颅窝底、鞍结节、小脑桥脑角等。

组织学分：为脑膜皮行、纤维型、砂粒体型、过度型型、血管瘤型等15型

CT表现：等或高密度，边界清楚，球形或分叶形，与大脑廉小脑幕颅骨相连，常有钙化，明显均一强化。

MR表现：等T1等T2信号，边界清，有包膜，强化明显，有“硬膜尾征”。

医学影像设备学重点归纳

医学影像设备学是现代医学中的重要学科之一，随着现代医学的不断发展和进步，医学影像设备也越来越多样化和先进化。本文将从医学影像设备学的定义、分类和应用三个方面，为大家详细介绍医学影像设备学的重点内容。

一、医学影像设备学的定义

医学影像设备学是以研究各种影像设备的性能、原理、应用为主要内容的学科，为医学影像部门提供可靠、高质量的影像诊断服务。

二、医学影像设备学的分类

1.传统的影像学设备

传统的影像学设备是医学影像学的基础，其包括X光机、CT、MRI、超声波等等。这些设备具有影像成像速度快、操作简便、成本低廉等特点。其中，X光机能够显示出人体内部细节，而CT能够将身体的不同部位成像，并且区分器官和组织等；MRI则能够对脑、脊髓、身体各部位的软组织等成像，并且具有较高的分辨率。

2.核医学影像设备

核医学影像设备是通过放射性核素的崩变放射出的γ射线来完成成影像，包括单光子发射计算机断层扫描仪（SPECT）和正电子发射断层扫描仪（PET）等。这些设备具有成像方法特殊、可用于疾病的生物学功能特征的动态评估等特点。

3.内窥镜医学影像设备

内窥镜医学影像设备是医学影像学的进一步发展，其包括内窥镜摄影和内窥镜透镜等。通过内窥镜摄影可以清晰的观察人体腔体内脏器的表面，从而为医生提供更详细的病情信息。而内窥镜透镜则是指直接观察离病变体表巨近的腔体内部的能够放大成像的透镜，例如：胃肠镜、膀胱镜等。

三、医学影像设备学的应用

医学影像设备学在临床实践中有着广泛的应用，例如：

1.诊断

医学影像设备能够在医学诊断中提供关键信息，也能够通过成像

医学影像学重点复习完整版医学影像学是现代医学领域的重要学科之一，它利用各种成像技术来获取人体内部组织和器官的影像信息，以辅助医生进行疾病诊断和治疗。在医学影像学的学习中，我们需要掌握一定的理论知识和实践技巧。本文将通过介绍医学影像学的基本概念、常用设备和各种成像技术，来帮助大家进行全面的复习。

一、医学影像学的基本概念

医学影像学是以临床需求为导向，通过各种成像技术对人体进行非侵入性检查和研究的学科。它广泛应用于多个医学领域，如放射学、超声学、磁共振成像等。医学影像学的主要目标是通过影像信息来确定疾病的类型、位置和程度，以辅助医生制定合理的治疗方案。

二、常用的医学影像设备

常用的医学影像设备包括X射线机、CT机、MRI机、超声仪等。X射线机通过发射高能X射线，使人体内部的组织和器官形成透明影像。CT机通过旋转扫描和计算机处理，可以获得人体的横断面图像。MRI机则利用强磁场和无线电波来获取人体的断层图像。超声仪则利用超声波的回声来生成内部器官的图像。

三、常见的医学影像技术

1. X射线成像：包括静态X射线摄影和动态X射线摄影。前者通过投射X射线到患者体内，然后捕捉射线通过后的图像。后者则是在患

者身上注射一定剂量的造影剂，然后通过连续摄像的方式观察造影剂在体内的流动变化。

2. CT成像：CT成像是通过X射线旋转扫描来获得人体不同层面的图像。它可以提供比传统X射线更丰富的信息，对于复杂疾病的诊断和治疗有着重要的作用。

3. MRI成像：MRI成像通过利用磁场和无线电波来获取人体内部的详细图像。相比于X射线或CT扫描，MRI成像具有更高的分辨率和对软组织的更好显示能力。

医学影像学重点总结完整版近年来，医学影像学在医学领域发挥着越来越重要的作用。通过使用各种影像学技术，医生能够对人体内部的疾病进行准确的诊断和治疗。本文将总结医学影像学的重点内容，从基本原理到临床应用，为读者提供全面的了解。

第一部分：影像学基本原理

医学影像学是以各种成像设备为工具，利用不同物质的特性差异来获取和解读人体内部结构与功能的一门学科。它主要包括放射学（X 线、CT、MRI等）、超声影像学和核医学影像学等。这些影像学技术有各自的原理和特点。

放射学是使用X射线来进行成像的技术，其基本原理是X射线被不同组织和器官吸收的程度不同。通过拍摄并解读X射线的影像，医生可以发现患者是否有骨折、肺部感染等疾病。

超声影像学是利用超声波在人体内部的反射和传播来成像的技术。超声波在体内的传播受到组织密度的影响，因此能够显示出不同组织和器官的形态和结构。这项技术广泛应用于孕妇产前检查、肝脏、胰腺疾病的诊断等领域。

核医学影像学则是利用放射性核素来成像的技术。这些核素会进入患者体内，通过放射性衰变释放出放射性射线，并被探测器捕获。医生可以通过分析探测器的信号来获得关于患者内部状况的信息。核医学在癌症诊断和治疗中有重要的应用。

第二部分：常见疾病的影像学表现

医学影像学在临床诊断中，尤其是对于一些常见疾病的判断和鉴别

诊断方面发挥着重要作用。以下是几个常见疾病的影像学表现概述。

1. 肺部疾病：在X线胸片上，肺部疾病主要表现为肺实变、肺纹理

增加以及积液等。而CT扫描可以更为精确地显示肺部病变，如结节、

肺癌等。

2. 骨折：X线影像是最常见的检查手段，通过X线片可以清晰地看

医学影像设备学重点复习进程

医学影像设备学重点

精品资料

仅供学习与交流，如有侵权请联系网站删除谢谢2

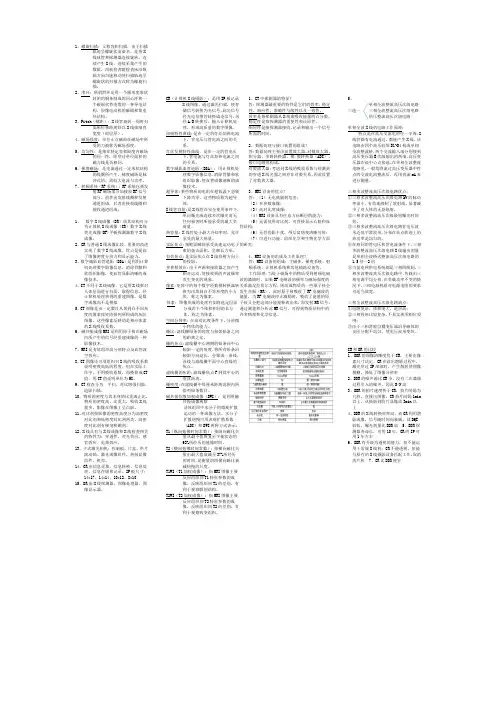

1、螺旋扫描：又称容积扫描，由于扫描轨迹呈螺旋状而命名。是指X 线球管和探测器连续旋转，连续产生X 线，连续采集产生的数据，而被检者随检查床沿纵轴方向匀速移动使扫描轨迹呈螺旋状的扫描方式称为螺旋扫描。

2、滑环：所谓滑环是用一个圆形宽带状封闭的铜条制成的同心环和一个碳刷代替电缆的一种导电结构，很像电动机的碳刷和集电环结构。

3、Pitch （螺距）：X 线管旋转一周时

扫面床位移距离除以X 线束准直宽度（即层厚）。

4、磁场强度：单位正点磁荷在磁场中所

受的力被称为磁场强度。

5、均匀性：是指在特定容积限度内磁场

的同一性，即穿过单位面积的磁力线是否相同。

6、梯度磁场：是电流通过一定形状结构

的线圈所产生，梯度磁场是脉冲式的，需较大电流与功率。

7、射频系统（RF 系统）：RF 系统包括

发射RF 磁场部分加接收RF 信号部分。前者由发射线圈和发射通道组成，后者由接收线圈和接收通道组成。

1、数字X 线成像（DR ）依其结构可分

为计算机X 线成像（CR ）数字X 线荧光成像(DF)平板探测器数字X 线成像。

2、CR 与普通X 线成像比较，重要的改

进实现了数字X 线成像。优点是提高了图像密度分辨力和显示能力。

3、数字减影血管造影（DSA ）是利用计

算机处理数字影像信息，消除骨骼和软组织影像，使血管显影清晰的成像技术。

4、CT 不同于X 线成像，它是用X 线束

对人体层面进行扫面，取得信息，经计算机处理获得的重建图像，是数字成像而不是模拟
