陶瓷贴片电容各类电介质不同的区别

贴片电容和瓷片电容贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们在电路中起着储能、滤波、耦合等重要作用。

本文将从它们的结构、特点和应用等方面进行介绍。

一、贴片电容贴片电容是一种小型化的电容器，通常由两个金属板和介质组成。

它的外形呈矩形或圆柱形，尺寸较小，便于贴片式安装。

贴片电容常采用多层板层叠的形式，通过将多个电容单元堆叠在一起，实现较大的电容值。

贴片电容的结构紧凑，具有体积小、重量轻、频率响应好等特点。

贴片电容的材料多为陶瓷或聚合物介质，其中以多层陶瓷贴片电容最为常见。

多层陶瓷贴片电容的介质是一种高介电常数的陶瓷材料，具有良好的绝缘性能和稳定性。

它的电容值范围广，从几皮法到几百微法不等，可以满足不同应用的需求。

贴片电容广泛应用于各种电子设备中，如手机、电视、电脑等。

它们可以用于滤波电路，去除电源噪声和杂散信号，提供干净的电源给其他电路。

此外，贴片电容还可以用于耦合电路、直流隔离、波形整形等。

由于体积小，适合大规模集成电路的制造，因此在现代电子产品中得到了广泛应用。

二、瓷片电容瓷片电容是一种以瓷质介质为基础的电容器。

它的结构由两个金属电极和瓷质介质组成。

瓷片电容的外形通常为圆柱形，也有方形或矩形的。

瓷片电容的特点是体积小、频率响应好、失真小等。

瓷片电容的瓷质介质具有较高的介电常数和良好的绝缘性能，可以承受较高的电压。

瓷片电容的电容值范围从几皮法到几百微法不等，可以满足不同应用的需求。

此外，瓷片电容还具有快速响应的特性，适用于高频电路和快速切换电路。

瓷片电容广泛应用于电子设备中，如通信设备、计算机、汽车电子等领域。

它们可以用于滤波电路，去除电源噪声和干扰信号，提供稳定的电源给其他电路。

此外，瓷片电容还可以用于电源管理、隔离电路、调谐电路等。

由于体积小，频率响应好，瓷片电容在现代电子产品中得到了广泛应用。

贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们的结构、特点和应用各有不同，但都在电路中起着重要的作用。

AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。

15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

探究电容器的电介质电容器是一种用来储存电荷的电子元件，其中的电介质在电场作用下可以极大地影响电容器的性能和特性。

本文将探究电容器的电介质的作用、种类及其对电容器性能的影响。

一、电介质的作用电介质是电容器中的一种非导电材料，其存在使得电容器能够存储电荷。

与导电材料相比，电介质具有较高的电阻，可以阻止电荷在电介质内部的自由移动。

电介质在电场作用下，会产生极化现象，即使内部的正负电荷分离。

通过这种极化，电介质在电场中建立了与外电场相反的电场，从而增加了电容器的电容量。

二、电介质的种类电容器中常用的电介质种类繁多，包括但不限于空气、纸介质、陶瓷、塑料以及复合电介质等。

不同的电介质材料具有不同的特性，适用于不同的电容器应用场景。

1. 空气介质空气作为一种常见的电介质，广泛应用于小型电容器中。

它具有优异的绝缘性能和低损耗，但其体积较大，适用于低电容量的应用。

2. 纸介质纸介质是电容器早期常用的一种电介质，其性能相对较差。

纸介质容易受潮，导致电容器性能损失或短路。

由于技术的进步，纸介质现在已被更先进的材料所取代。

3. 陶瓷陶瓷电介质具有较高的介电常数和稳定性，适用于高频率和高电压应用。

常见的陶瓷电介质有氧化铝陶瓷和钛酸锶陶瓷等。

4. 塑料塑料作为电介质被广泛应用于电容器中。

它具有良好的绝缘性能、低损耗和高稳定性。

常见的塑料电介质有聚乙烯(PE)、聚丙烯(PP)以及聚四氟乙烯(PTFE)等。

5. 复合电介质复合电介质是由多种电介质材料复合而成的复合材料。

它综合了各种电介质的优点，具有较高的介电常数、低损耗和良好的稳定性。

复合电介质常用于高性能电容器，如电力电容器和高频电容器等。

三、电介质对电容器性能的影响电介质的性能对电容器的性能有着重要的影响。

不同的电介质具有不同的介电常数、介电损耗和击穿电压等参数，会直接影响电容器的电容量、频率响应和耐压特性。

1. 介电常数介电常数是电介质的重要参数之一，它反映了电介质对电场的响应能力。

各种电容器的分类及特点电容器是电子设备中常用的电子元件，下面对几种常用电容器的结构和特点作以简要介绍，以供大家参考。

1．铝电解电容器：它是由铝圆筒做负极、里面装有液体电解质，插人一片弯曲的铝带做正极制成。

还需经直流电压处理，做正极的片上形成一层氧化膜做介质。

其特点是容量大、但是漏电大、稳定性差、有正负极性，适于电源滤波或低频电路中，使用时，正、负极不要接反。

2．钽铌电解电容器：它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

其特点是：体积小、容量大、性能稳定、寿命长。

绝缘电阻大。

温度性能好，用在要求较高的设备中。

3．陶瓷电容器：用陶瓷做介质。

在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。

其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。

铁电陶瓷电容容量较大，但损耗和温度系数较大，适用于低频电路。

4．云母电容器：用金属箔或在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

其特点是：介质损耗小、绝缘电阻大。

温度系数小，适用于高频电路。

5.薄膜电容器：结构相同于纸介电容器，介质是涤纶或聚苯乙烯。

涤纶薄膜电容，介质常数较高，体积小、容量大、稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容器，介质损耗小、绝缘电阻高，但温度系数大，可用于高频电路。

6.纸介电容器：用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料壳中制成。

它的特点是体积较小，容量可以做得较大。

但是固有电感和损耗比较大，适用于低频电路。

7、金属化纸介电容器：结构基本相同于纸介电容器，它是在电容器纸上覆上一层金属膜来代金属箔，体积小、容里较大，一般用于低频电路。

8、油浸纸介电容器：它是把纸介电容浸在经过特别处理的油里，能增强其耐压。

其特点是电容量大、耐压高，但体积较大。

此外，在实际应用中，第一要根据不同的用途选择不同类型的电容器；第二要考虑到电容器的标称容量，允许误差、耐压值、漏电电阻等技术参数；第三对于有正、负极性的电解电容器来说，正、负极在焊接时不要接反。

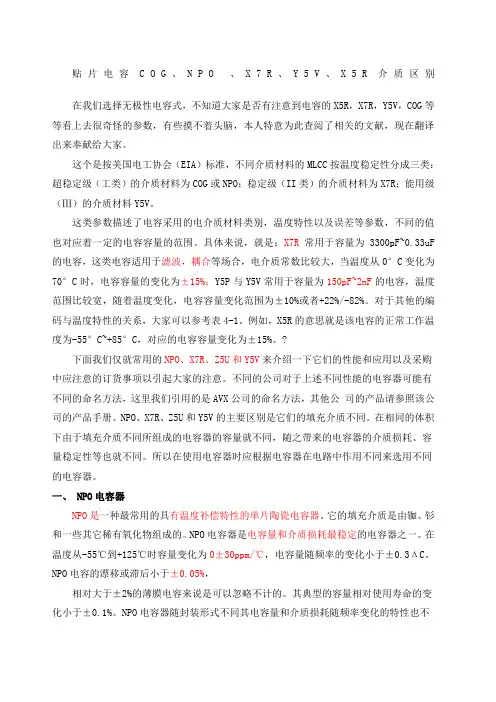

贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

最全面陶瓷贴片电容终极学习篇（干货值得收藏）
最全面陶瓷贴片电容(MLCC)知识篇章，值得电子工程师们珍藏。

多层片式陶瓷电容器
——简称贴片电容、片容
日本及台湾地区常称为积层电容或叠层电容
MLCC—Multi-Layer Ceramic Capacitors
1960’s 由美国人发明，1980’s日本人发扬光大并实现用低成本贱金属量产。

制造流程
内部结构
尺寸系列
标准系列化的外形尺寸
最常用英寸单位系统来表示：
0603—"06"表示:长0.06inch=1.6mm，
"03"表示:宽0.03inch=0.8mm
也有用国际单位系统表示：
1608—"16"表示:长1.6mm
"08"表示:宽0.8mm
表一贴片电容全系列尺寸表
最小规格尺寸01005(长0.25mm*宽0.125mm),目前只有少数几家日本公司在批量生产；0201、0402、0603是目前用量最大的尺寸规格，大型的MLCC企业均可批量生产。

国内，深圳宇阳是专做小尺寸MLCC的厂家；
2220及以上尺寸规格产品，市场占有量很小，大型企业一般不生产，主要是中小MLCC。

电介质与电容器：电介质对电容器性能的影响与应用电容器作为一种重要的电子元件，在电子技术中有着广泛的应用。

而电介质作为电容器的重要组成部分，对电容器的性能和特性有着重要的影响。

本文将探讨电介质对电容器性能的影响以及其在实际应用中的作用和意义。

首先，电介质的选择对电容器的性能具有至关重要的影响。

不同的电介质具有不同的电介电常数、介电强度、机械特性等，这些性质直接影响着电容器的电容值、抗击穿能力、耐久性等方面。

常见的电介质材料有陶瓷、塑料、纸介质等。

陶瓷电介质是电容器中最常见的一种，它具有高电介电常数、良好的介电强度和稳定性，因此在高频电路和功率应用中得到广泛应用。

陶瓷电容器可以承受的电压较高，适合用于高压场合，同时由于具有较小的损耗，可用于高频电路和射频电路中。

塑料电介质则具有较小的电介电常数和比较低的介电强度，但具有优异的绝缘性能和稳定性，适用于大多数的低频和直流应用。

而纸介质由于其优良的电介特性和物理特性，常用于一些较低的电容值和电压值的应用，如各类耦合电容器和滤波电容器。

其次，电介质的性能和特性决定了电容器的使用条件和环境。

不同的电容器对电介质的要求也有所不同。

例如，高电压电容器对电介质的击穿强度要求较高，电容器在高压工作环境下需要具备较好的击穿电压和热稳定性。

而在冷却条件艰苦的环境中工作的电容器，则需要具备较好的机械强度和耐振动能力。

因此，在选择电容器时，需要根据具体的应用环境和要求来选择合适的电介质材料。

除了对电容器性能的影响外，电介质在电容器的应用中还具有其他重要的功能。

首先，电介质能够有效隔离电容器的电极，防止电极直接短路。

在电容器中，两个电极之间由于电介质的存在，形成一个绝缘的电场，并具有一定的电容值。

其次，电介质还能够提高电容器的稳定性和可靠性。

由于电介质具有较好的绝缘特性，可以有效减少电容器内部的电荷泄漏和介电损耗，从而提高电容器的稳定性和使用寿命。

电介质还可以减少电容器的体积和重量，提高电容器的能量密度和功率密度，适用于一些对体积和重量要求较高的场合。

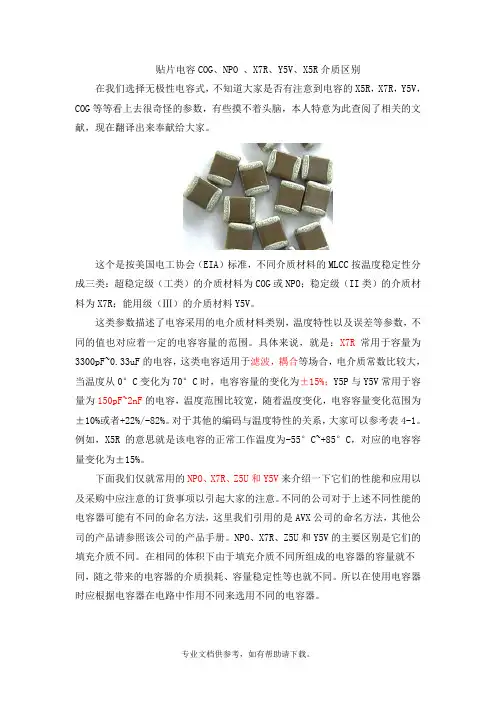

贴片电容C O G、N P O、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~0.33uF 的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

?下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

贴片陶瓷电容的NPO、C0G、X7R、X5R、Y5V、Z5U区别NPO与X7R、X5R、Y5V、Z5U神马的有啥区别？主要是介质材料不同。

不同介质种类由于它的主要极化类型不一样，其对电场变化的响应速度和极化率亦不一样。

在相同的体积下的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

介质材料划按容量的温度稳定性可以分为两类，即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器， NPO属于Ⅰ类陶瓷，而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。

什么是Ⅰ类陶瓷，有什么特点？Ⅰ类陶瓷电容器（ClassⅠceramic capacitor），过去称高频陶瓷电容器（High-frequenc y ceramic capacitor），介质采用非铁电（顺电）配方，以TiO2为主要成分（介电常数小于150），因此具有最稳定的性能；或者通过添加少量其他（铁电体）氧化物，如CaTiO3 或SrTiO3，构成“扩展型”温度补偿陶瓷，则可表现出近似线性的温度系数，介电常数增加至500。

这两种介质损耗小、绝缘电阻高、温度特性好。

特别适用于振荡器、谐振回路、高频电路中的耦合电容，以及其他要求损耗小和电容量稳定的电路，或用于温度补偿。

Ⅰ类陶瓷的温度特性怎么表示Ⅰ类陶瓷的温度容量特性（TCC）非常小，单位往往在ppm/℃，容量较基准值的变化往往远小于1皮法。

美国电子工业协会（EIA）标准采用“字母+数字+字母” 这种代码形式来表示Ⅰ类陶瓷温度系数。

比如常见的C0G。

C0G代表的温度系数究竟是多少？C 表示电容温度系数的有效数字为0 ppm/℃0 表示有效数字的倍乘因数为-1（即10的0次方）G 表示随温度变化的容差为±30ppm计算下来，C0G电容最终的TCC为：0×（-1）ppm/℃±30ppm/℃。

而相应的其他Ⅰ类陶瓷的温度系数，例如U2J电容，计算下来则为：-750 ppm/℃±120 ppm/℃。

贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

不同材料的电容性质有何不同？电容是电路元件中一种重要的性质，它与电介质材料的选择密切相关。

不同的材料具有不同的电容性质，因此对电容的选取和使用应该根据具体的需求和要求来进行。

下面将就不同材料的电容性质进行探讨。

1. 电容性质与材料的极化有关。

电容器的电介质材料可以是金属、塑料、陶瓷、液体等多种物质。

在这些材料中，极化的程度不同，导致了电介质材料的电容性质存在差异。

例如，金属电容器的电容性质主要与金属的电荷分布有关，电容量较大，但极化效果较差；而塑料电容器则是通过其内部电介质的极化来实现电容效果，其电容量较小，但极化效果较好。

2. 不同材料的电容性质与介电常数有关。

介电常数是衡量材料对电场分布的影响程度的物理量。

不同材料的介电常数不同，对电容性质的影响也不同。

对于具有较高介电常数的材料，其电容效果会更明显。

例如，陶瓷材料常常具有较高的介电常数，能够实现高电容效果；而金属材料的介电常数相对较低，电容效果较差。

3. 材料的导电性对电容性质的影响。

在电容器的电介质材料中，材料的导电性也是影响电容性质的一个重要因素。

一般而言，对于介电常数相同的材料，导电性较好的材料能够更好地实现电容效果。

导电性好的材料能够更有效地传导电荷，从而提高电容效果。

例如，铝电解电容器采用导电性好的铝作为电极材料，能够实现较高的电容效果。

4. 材料的稳定性和耐压性对电容性质的影响。

电容器在使用过程中会面临各种环境和工作条件的考验，例如温度变化、湿度变化、电压幅度变化等。

因此，电容器的电介质材料应具有良好的稳定性和耐压性能。

稳定性好的材料能够保证电容性质的长期稳定性，而耐压性好的材料能够保证电容器在承受大电压时不出现击穿等破坏现象。

综上所述，不同材料的电容性质存在差异，需要根据具体需求来选择合适的材料。

电容性质与材料的极化、介电常数、导电性、稳定性和耐压性等因素密切相关。

通过选择恰当的材料，可以实现满足要求的电容性能，提高电路的性能和稳定性。

AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。

15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

贴片电容的材质按美国电工协会（EIA）标准，贴片电容介质材料，按温度稳定性分成三类：一、超稳定级（Ⅰ类）的介质材料为COG或NPO；二、稳定级（Ⅱ类）的介质材料为X7R；三、能用级（Ⅲ）的介质材料Y5V。

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

而C0G和NPO只是标准不同而已，C0G是EIA标准，美国电工协会，NP0是JIS标准，日本工业协会，在电路里面，是一样用的。

X5R与X7R电容器被称为温度稳定型的陶瓷电容器。

X7R是当温度在-55℃到+125℃时其容量变化仅为15%的，而X5R只是当温度在-55℃到+85℃时其容量变化才为15%。

X5R 与X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化。

X5R与X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。

Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。

小体积，大容量，其容量随温度变化比较明显，但成本较低。

广泛应用于对容量，损耗要求不高的场合。

NPO(COG)、X7R、X5R、Y5V均是电容的材质，几种材料的温度系数是依次递减的，而容值是依次递增的。

不同材质的频率特性也是不同的，NPO是最高频的，依次递减。

NPO(COG)、X7R、X5R和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

贴片电容COG NPO R7R R5V R5F介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的 R5R R7R R5V COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLC（按温度稳定性分成三类：超稳定级（工类）的介质材料为 COG或 NPO稳定级（II类）的介质材料为R7R能用级（川）的介质材料 R5V这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：R7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为土 15% R5P与R5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为± 10%£者+22%/-82%对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，R5R的意思就是该电容的正常工作温度为-55° C~+85 C,对应的电容容量变化为土 15% 下面我们仅就常用的NPOR7R Z5U和R5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVF公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO R7R Z5U和R5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

低温iKI容量变化X:-55 C4:+65' C A: ±1.0% Y：-30 n C5： +85 D C B:±1.5%Z： +10- c6:+105' CI C：±2,2%7: +125 • C D：±3.3%9: +150? C E: 土4了％9:+200 "C F:±7.5%10% |R：±15%22| T； +22% -33%U： +22%-56%V：+22%-82%一、NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
