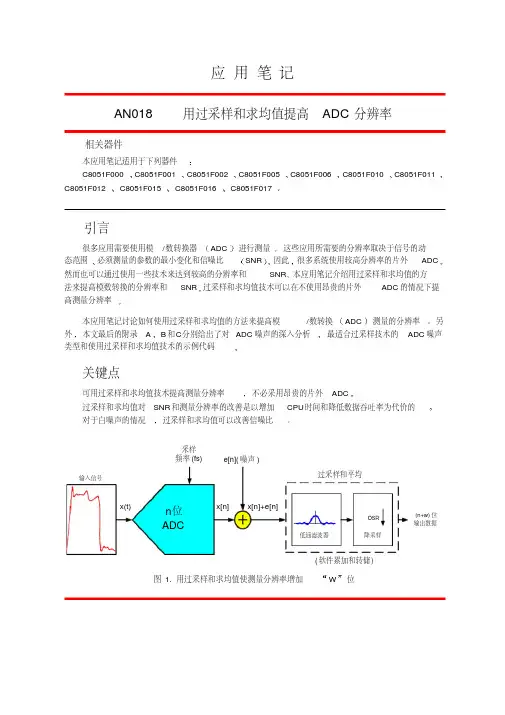

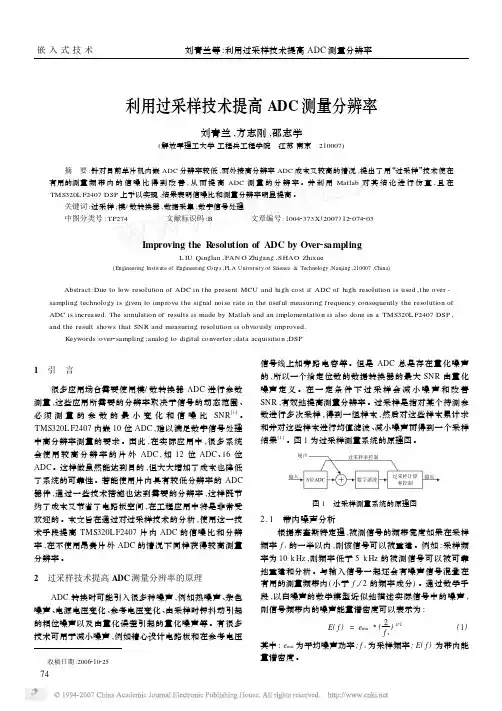

ad信噪比分析及高分辨率

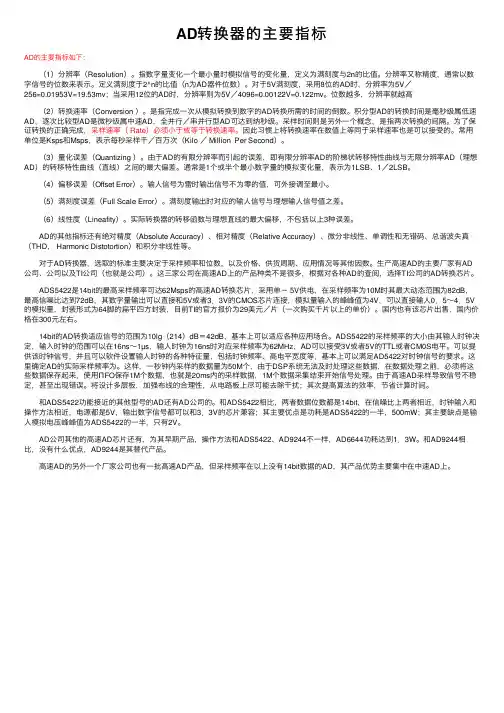

AD转换器的主要指标AD的主要指标如下： （1）分辨率（Resolution）。

指数字量变化⼀个最⼩量时模拟信号的变化量，定义为满刻度与2n的⽐值。

分辨率⼜称精度，通常以数字信号的位数来表⽰。

定义满刻度于2^n的⽐值（n为AD器件位数）。

对于5V满刻度，采⽤8位的AD时，分辨率为5V／256=0.01953V=19.53mv；当采⽤12位的AD时，分辨率则为5V／4096=0.00122V=0.122mv。

位数越多，分辨率就越⾼ （2）转换速率（Conversion ）。

是指完成⼀次从模拟转换到数字的AD转换所需的时间的倒数。

积分型AD的转换时间是毫秒级属低速AD，逐次⽐较型AD是微秒级属中速AD，全并⾏／串并⾏型AD可达到纳秒级。

采样时间则是另外⼀个概念，是指两次转换的间隔。

为了保证转换的正确完成，采样速率（ Rate）必须⼩于或等于转换速率。

因此习惯上将转换速率在数值上等同于采样速率也是可以接受的。

常⽤单位是Ksps和Msps，表⽰每秒采样千／百万次（Kilo ／ Million Per Second）。

（3）量化误差（Quantizing ）。

由于AD的有限分辨率⽽引起的误差，即有限分辨率AD的阶梯状转移特性曲线与⽆限分辨率AD（理想AD）的转移特性曲线（直线）之间的最⼤偏差。

通常是1个或半个最⼩数字量的模拟变化量，表⽰为1LSB、1／2LSB。

（4）偏移误差（Offset Error）。

输⼈信号为雷时输出信号不为零的值，可外接调⾄最⼩。

（5）满刻度误差（Full Scale Error）。

满刻度输出时对应的输⼈信号与理想输⼈信号值之差。

（6）线性度（Lineafity）。

实际转换器的转移函数与理想直线的最⼤偏移，不包括以上3种误差。

AD的其他指标还有绝对精度（Absolute Accuracy）、相对精度（Relative Accuracy）、微分⾮线性、单调性和⽆错码、总谐波失真（THD， Harmonic Distotortion）和积分⾮线性等。

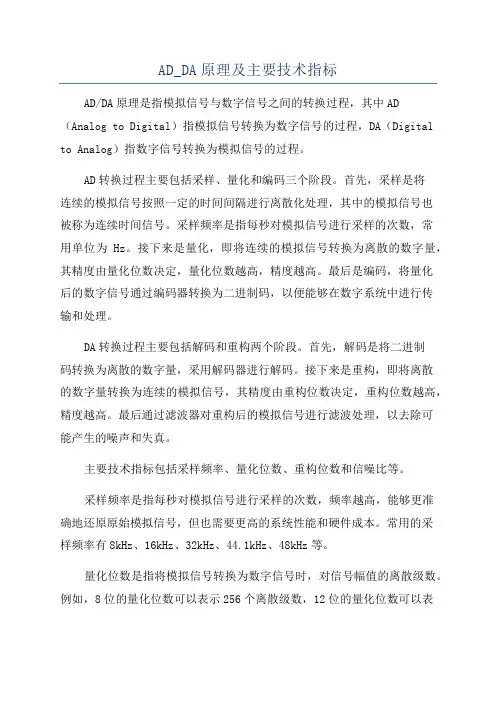

AD_DA原理及主要技术指标AD/DA原理是指模拟信号与数字信号之间的转换过程，其中AD （Analog to Digital）指模拟信号转换为数字信号的过程，DA（Digital to Analog）指数字信号转换为模拟信号的过程。

AD转换过程主要包括采样、量化和编码三个阶段。

首先，采样是将连续的模拟信号按照一定的时间间隔进行离散化处理，其中的模拟信号也被称为连续时间信号。

采样频率是指每秒对模拟信号进行采样的次数，常用单位为Hz。

接下来是量化，即将连续的模拟信号转换为离散的数字量，其精度由量化位数决定，量化位数越高，精度越高。

最后是编码，将量化后的数字信号通过编码器转换为二进制码，以便能够在数字系统中进行传输和处理。

DA转换过程主要包括解码和重构两个阶段。

首先，解码是将二进制码转换为离散的数字量，采用解码器进行解码。

接下来是重构，即将离散的数字量转换为连续的模拟信号，其精度由重构位数决定，重构位数越高，精度越高。

最后通过滤波器对重构后的模拟信号进行滤波处理，以去除可能产生的噪声和失真。

主要技术指标包括采样频率、量化位数、重构位数和信噪比等。

采样频率是指每秒对模拟信号进行采样的次数，频率越高，能够更准确地还原原始模拟信号，但也需要更高的系统性能和硬件成本。

常用的采样频率有8kHz、16kHz、32kHz、44.1kHz、48kHz等。

量化位数是指将模拟信号转换为数字信号时，对信号幅值的离散级数。

例如，8位的量化位数可以表示256个离散级数，12位的量化位数可以表示4096个离散级数。

量化位数越高，数字信号的分辨率越高，能够更准确地还原原始信号。

重构位数是指将数字信号转换为模拟信号时，对数字量的精度。

与量化位数类似，重构位数越高，模拟信号的分辨率越高，能够更准确地还原原始信号。

信噪比（SNR）是模拟信号与数字信号之间的噪声水平，表示了有效信号与噪声之间的相对强度。

信噪比越高，数字信号的质量越好，表示数字信号中噪声所占比例较小。

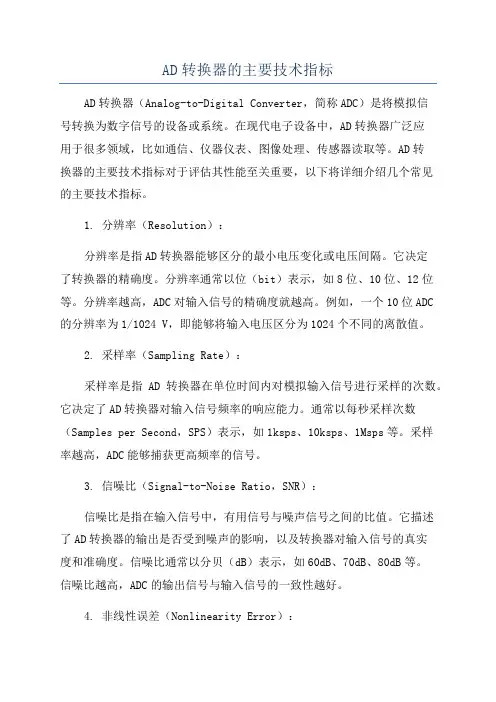

AD转换器的主要技术指标AD转换器（Analog-to-Digital Converter，简称ADC）是将模拟信号转换为数字信号的设备或系统。

在现代电子设备中，AD转换器广泛应用于很多领域，比如通信、仪器仪表、图像处理、传感器读取等。

AD转换器的主要技术指标对于评估其性能至关重要，以下将详细介绍几个常见的主要技术指标。

1. 分辨率（Resolution）：分辨率是指AD转换器能够区分的最小电压变化或电压间隔。

它决定了转换器的精确度。

分辨率通常以位（bit）表示，如8位、10位、12位等。

分辨率越高，ADC对输入信号的精确度就越高。

例如，一个10位ADC的分辨率为1/1024 V，即能够将输入电压区分为1024个不同的离散值。

2. 采样率（Sampling Rate）：采样率是指AD转换器在单位时间内对模拟输入信号进行采样的次数。

它决定了AD转换器对输入信号频率的响应能力。

通常以每秒采样次数（Samples per Second，SPS）表示，如1ksps、10ksps、1Msps等。

采样率越高，ADC能够捕获更高频率的信号。

3. 信噪比（Signal-to-Noise Ratio，SNR）：信噪比是指在输入信号中，有用信号与噪声信号之间的比值。

它描述了AD转换器的输出是否受到噪声的影响，以及转换器对输入信号的真实度和准确度。

信噪比通常以分贝（dB）表示，如60dB、70dB、80dB等。

信噪比越高，ADC的输出信号与输入信号的一致性越好。

4. 非线性误差（Nonlinearity Error）：非线性误差是指AD转换器输出值与输入信号之间的差异，通常以百分比或最大误差（LSB）表示。

AD转换器的非线性误差一般分为零点误差和增益误差。

零点误差表示在输入为零时的偏移量，增益误差表示输入信号增大时输出的误差。

非线性误差越小，ADC的线性度越好。

5. 电源电压范围（Supply Voltage Range）：电源电压范围是指AD转换器能够正常工作的电源电压范围。

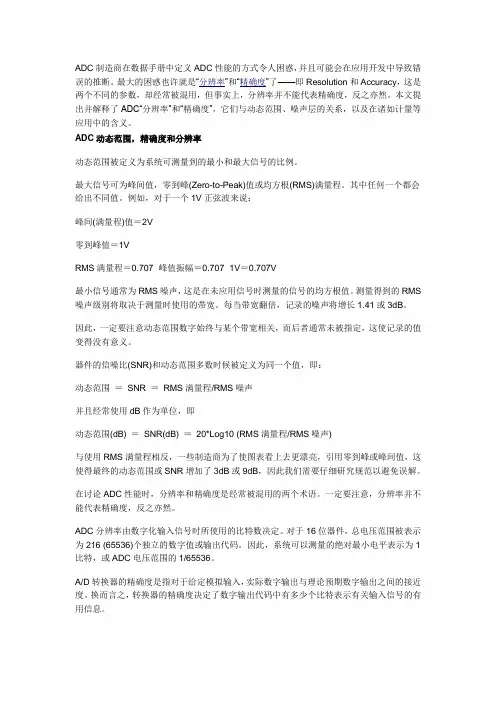

ADC制造商在数据手册中定义ADC性能的方式令人困惑，并且可能会在应用开发中导致错误的推断。

最大的困惑也许就是“分辨率”和“精确度”了——即Resolution和Accuracy，这是两个不同的参数，却经常被混用，但事实上，分辨率并不能代表精确度，反之亦然。

本文提出并解释了ADC“分辨率”和“精确度”，它们与动态范围、噪声层的关系，以及在诸如计量等应用中的含义。

ADC动态范围，精确度和分辨率动态范围被定义为系统可测量到的最小和最大信号的比例。

最大信号可为峰间值，零到峰(Zero-to-Peak)值或均方根(RMS)满量程。

其中任何一个都会给出不同值。

例如，对于一个1V正弦波来说：峰间(满量程)值＝2V零到峰值＝1VRMS满量程＝0.707×峰值振幅＝0.707×1V＝0.707V最小信号通常为RMS噪声，这是在未应用信号时测量的信号的均方根值。

测量得到的RMS 噪声级别将取决于测量时使用的带宽。

每当带宽翻倍，记录的噪声将增长1.41或3dB。

因此，一定要注意动态范围数字始终与某个带宽相关，而后者通常未被指定，这使记录的值变得没有意义。

器件的信噪比(SNR)和动态范围多数时候被定义为同一个值，即：动态范围＝SNR ＝RMS满量程/RMS噪声并且经常使用dB作为单位，即动态范围(dB) ＝SNR(dB) ＝20*Log10 (RMS满量程/RMS噪声)与使用RMS满量程相反，一些制造商为了使图表看上去更漂亮，引用零到峰或峰间值，这使得最终的动态范围或SNR增加了3dB或9dB，因此我们需要仔细研究规范以避免误解。

在讨论ADC性能时，分辨率和精确度是经常被混用的两个术语。

一定要注意，分辨率并不能代表精确度，反之亦然。

ADC分辨率由数字化输入信号时所使用的比特数决定。

对于16位器件，总电压范围被表示为216 (65536)个独立的数字值或输出代码。

因此，系统可以测量的绝对最小电平表示为1比特，或ADC电压范围的1/65536。

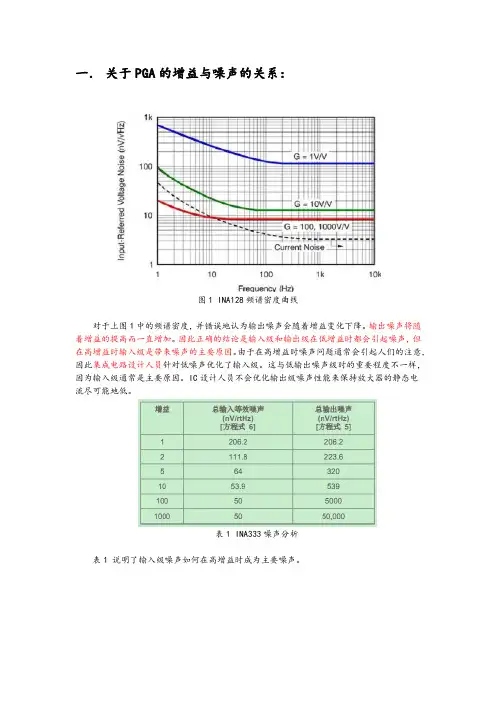

一．关于PGA的增益与噪声的关系：图1 INA128频谱密度曲线对于上图1中的频谱密度，并错误地认为输出噪声会随着增益变化下降。

输出噪声将随着增益的提高而一直增加。

因此正确的结论是输入级和输出级在低增益时都会引起噪声，但在高增益时输入级是带来噪声的主要原因。

由于在高增益时噪声问题通常会引起人们的注意，因此集成电路设计人员针对低噪声优化了输入级。

这与低输出噪声级时的重要程度不一样，因为输入级通常是主要原因。

IC设计人员不会优化输出级噪声性能来保持放大器的静态电流尽可能地低。

表1 INA333噪声分析表1 说明了输入级噪声如何在高增益时成为主要噪声。

下式为仪表放大器的噪声计算公式：RTO=G*RTI例如，AD620A 的噪声典型值规定为 eni＝9 nV/√Hz 和 eno ＝72 nV/√Hz。

因此，AD620A 工作在增益为10 条件下的RTI 总噪声计算如下：二．ADC峰峰值分辨率与有效分辨率大多数应用不希望在系统输出时看到码闪烁。

例如，对于电子秤应用，无闪烁位数很重要。

可以将ADC产生的数字字截断，使得在电子秤监视器上看不到闪烁位。

无噪声分辨率或峰峰值分辨率是根据数据手册给出的噪声值计算出的。

首先计算信噪比(SNR)：SNR = 20log(噪声/满量程输入)ADI公司一般规定使用峰峰值分辨率或无噪声码分辨率，这是使用峰值噪声（等于均方根噪声的6.6倍）计算SNR而获得的。

从信噪比计算中可以确定精度。

SNR = 6.02N + 1.76 = 20log(峰值噪声/满量程输入) 从AD7719数据手册可知，当模拟输入范围为+2.56 V且数据更新速率为5.35 Hz时，均方根噪声等于1.25μV。

根据该数据计算信噪比：(20log((6.6 × 1.25E–6)/(2.56 × 2)) = –115.85 dB 据此计算峰峰值分辨率：115.85 = 6.02N + 1.76 => N = (115.85 – 1.76)/6.02 = 19 Bits 因此，在上述条件下，19个MSB中无闪烁位。

AD_DA原理及主要技术指标AD-DA（模拟-数字/数字-模拟）转换是现代电子设备中常见的基本电路和技术。

它负责将模拟信号转换为数字信号或将数字信号转换为模拟信号。

AD-DA转换在诸如音频处理、图像采集、仪器仪表等领域都有广泛应用。

AD转换即模拟到数字转换，它将连续的模拟信号转换为离散的数字信号。

AD转换通常涉及样本化、量化和编码三个步骤。

样本化是指将连续的模拟信号离散化为一系列时序的采样值。

在样本化过程中，模拟信号将被周期性地采样，并将每个采样点的幅值记录下来。

量化是指将每个采样点的幅值映射到一组离散的量化级别。

通过将连续的幅值区间映射为有限的离散级别，量化将模拟信号的无限细节化为数字形式。

编码是指将每个量化级别映射到二进制代码。

编码将每个量化级别分配一个特定的二进制代码，使得每个样本点都能准确地表示为二进制形式的数字。

DA转换即数字到模拟转换，它将离散的数字信号转换为连续的模拟信号。

DA转换通常涉及解码和重构两个步骤。

解码是指将数字代码转换为对应的模拟量化级别。

解码使用逆编码来将二进制代码映射回量化级别。

重构是指使用一定的插值或滤波技术来重建连续的模拟信号。

由于数字信号是离散的，重构步骤有助于消除数字信号中的采样误差，并使其逼近原始模拟信号。

在AD-DA转换中，有几个重要的技术指标需要考虑：1. 分辨率：分辨率是指数字信号中能够表示的最小变化量。

它通常以比特（bit）来表示。

分辨率越高，表示数字信号可以更准确地表示模拟信号。

2.采样率：采样率是指单位时间内进行采样的次数。

它通常以赫兹（Hz）来表示。

采样率的选择要根据所采集信号的频率范围进行，以避免采样失真。

3.带宽：带宽是指AD-DA转换器能够有效处理的频带范围。

带宽通常以赫兹（Hz）表示。

带宽决定了AD-DA转换器的频率响应范围。

4.信噪比：信噪比是指信号的强度与背景噪声的强度之比。

它通常以分贝（dB）表示。

信噪比越高，表示信号与噪声的区别越大，传输的信号质量也就越好。

ad芯片参数AD芯片是模拟数字转换器（Analog-to-Digital Converter）的简称，它可以将模拟信号转换为数字信号。

AD芯片通常由多个模块组成，包括模拟前端、数据转换器和数字后处理等。

下面将介绍AD芯片的一些主要参数。

首先是分辨率，它衡量了AD芯片能够将模拟信号转换为多少个不同的离散数值。

分辨率通常以位（bit）为单位进行表示，比如8位、10位、12位等。

分辨率越高，表示AD芯片能够更准确地测量模拟信号的细微变化。

其次是采样率，也称为取样率，它表示AD芯片每秒钟对模拟信号进行多少次采样。

采样率通常以赫兹（Hz）为单位表示，比如1 kHz、10 kHz、100 kHz等。

采样率越高，表示AD芯片能够更快速地对模拟信号进行采样，从而更准确地还原原始信号。

接下来是输入电压范围，它指定了AD芯片能够接受的模拟信号的电压范围。

输入电压范围通常以伏特（V）为单位表示，比如±5V、±10V等。

输入信号超出电压范围可能会导致AD芯片失真或损坏，因此在设计中需要注意选择合适的输入电压范围。

此外，AD芯片还有一些其他参数，如信噪比（SNR）、失真等。

信噪比是指在AD转换过程中，有效信号与噪声之间的比值，通常以分贝（dB）为单位表示。

信噪比越高，表示AD芯片能够更好地提取有效信号并抑制噪声。

失真是指AD芯片在信号转换过程中引入的误差，常见的失真包括量化失真、非线性失真等。

还有一些其他常见的AD芯片参数，如供电电压、功耗、工作温度范围、封装类型等。

这些参数在具体的应用中也需要考虑。

总之，AD芯片的参数涉及到分辨率、采样率、输入电压范围、信噪比、失真等多个方面，这些参数决定了AD芯片的性能和适用范围。

在选择AD芯片时，需要根据具体的应用需求来综合考虑这些参数。

高速ADC测试技术ADC(Analog-to-Digital Converter)即模拟/数字转换器。

现实世界中的信号，如温度、声音、无线电波、或者图像等，都是模拟信号，需要转换成容易储存、进行编码、压缩、或滤波等处理的数字形式。

模拟/数字转换器正是为此而诞生，发挥出不可替代的作用。

高速、高精度、低功耗、多通道是ADC未来的发展趋势目前，随着数字处理技术的飞速发展，在通讯、消费电器、工业与医疗仪器以及J 工产品中，对高速ADC的需求越来越多。

以通讯领域出现的新技术“软件无线电”为例，其与传统数字无线电的主要区别之一就是要求将A/D、D/A变换尽量靠近射频前端，将整个RF段或中频段进行A/D 采样。

如果将A/D移到中频，那么这种系统会要求数据转换器有几十到上百兆的采样率。

同时要求数据转换器对高频信号有很小的噪音和失真，以避免小信号被频率相近的大信号所掩盖。

高精度也是ADC未来的发展趋势之一。

为满足高精度的要求，数字系统的分辨率在不断提高。

在音频领域，为了在音频处理系统中获得更加逼真的高保真声音效果，需要高精度的ADC。

在测量领域，仪表的分辨率在不断提高，电流到达nA级，电压到mV级。

目前已经出现分辨率达到28bit的ADC，同时人们也在研究更高分辨率的ADC。

低功耗已经成为人们对电子产品共有的的要求。

当SOC（片上系统）的设计者们在为散热问题头疼的时候，便携式电子产品中的开发商们也在为怎样延长电池使用时间而动脑筋。

对于使用于此的ADC而言，低功耗的重要性是显而易见的。

在某些应用中（如医学图像处理），需要多路信号并行处理的，这驱使ADC的制造商们把多个ADC集成在一块IC上。

在这一类芯片中，如果使用传统的并行接口，将意味着数字管脚的激增，所以大都是使用了CDF（Clock-Data-Frame）的并行转串行技术。

高速AD测试中的难点高精度ADC的采样率不高，测试关键是要有高精度的信号源。

而高速ADC测试是一项更具挑战性的工作，其中采样时钟的Jitter和高速数字接口是两个必须面对的难题。

在雷达、导航等军事领域中,由于信号带宽宽(有时可能高于10MHz),要求ADC的采样率高于30MSPS,分辨率大于10位。

目前高速高分辨率ADC器件在采样率高于10MSPS 时,量化位数可达14位,但实际分辨率受器件自身误差和电路噪声的影响很大。

在数字通信、数字仪表、软件无线电等领域中应用的高速ADC电路,在输入信号低于1MHz时,实际分辨率可达10位,但随输入信号频率的增加下降很快,不能满足军事领域的使用要求。

针对这一问题,本文主要研究在不采用过采样、数字滤波和增益自动控制等技术条件下,如何提高高速高分辨率ADC电路的实际分辨率,使其最大限度地接近ADC器件自身的实际分辨率,即最大限度地提高ADC电路的信噪比。

为此,本文首先从理论上分析了影响ADC 信噪比的因素;然后从电路设计和器件选择两方面出发,设计了高速高分辨率ADC电路。

经实测表明,当输入信号频率为0．96MHz时,该电路的实际分辨率为11．36位;当输入信号频率为14．71MHz日寸,该电路的实际分辨率为10．88位。

1 影响ADC信噪比因素的理论分析ADC的实际分辨率是用有效位数ENOB标称的。

不考虑过采样,当满量程单频理想正弦波输入时,实际分辨率可用下式表示：ENOB=[SINA0(dB)-1．76]／6．02 (1)式中,SINAD表示ADC的信噪失真比,指ADC满量程单频理想正弦波输入信号的有效值与ADC输出信号的奈奎斯特带宽的全部其它频率分量(包括谐波分量,但不包括直流允量)的总有效值之比。

ADC的信噪比SNR,指ADC满量程单频理想正弦波输入信号的有效值与ADC输出信号的奈奎斯特带宽的全部其它频率分量(不包括直流分量和谐波分量)总有效值之比。

由此可知,当ADC的总谐波失真THD一定时,有效位数ENOB取决于SNR;ADC的SNR越高,其有效位数ENOB就越高。

下面就来分析影响ADC信噪比SNR的因素。

理想ADC的噪声由其固有的量化误差(也称为量化噪声,如图1所示)产生。

衡量A/D动态性能的指标有：信号噪声比（SNR）、信号噪声失真比（SINAD）、谐波总失真（THD）、寄生动态范围（SFDR）、交调失真（IMD）等。

在计算出A/D转换的频谱后，这些参数按定义都很容易计算。

计算中的谐波分量一般要求算到六阶。

例如对于A/ D转换存在的量化误差，可以用信号噪声比（SNR）这个参数计算A /D由量化误差引入的噪声背景。

计算公式为：SNR=10 log{[(正弦信号功能)/（噪声功率）](dB)}。

而SNR理论上的计算公式为：SNR= 6.02n+1.76(dB)，因为噪声分量中除了量化噪声，还有其它噪声，实现测量结果会比这个值稍低一点。

分辨率和速度---- 高速A/D转换器首先可以用两个参数来描述：分辨率和速度。

分辨率以位（bit）来表示，n位A/D转换器将模拟信号分为2n个级，产生2n个单独的数字输出编码。

A/D转换器所需要的分辨率取决于系统的信噪比（SNR）和/或动态范围要求。

---- 高速A/D转换器的速度通常以每秒几百万次采样（Msamples/s）来表示。

这就是采样速率，或模拟信号可以在什么样的速率下连续转换为数字形式。

对大多数应用来说，采样速率应是A/D转换器输入信号最高频率的3～4倍。

---- 例如，如果系统的SNR要求是45dB，那么最小A/D转换器分辨率是8位，如表1所示。

如果系统内有一两个放大器（或其他电路），那么8位A/D转换器也许不够，这取决于其他器件的噪音特性。

---- SNR是以分贝表示的比率，它是输入信号的有效值与所有频率小于采样频率一半的其他频谱成份（不包括谐波或直流信号）的总有效值之比。

---- A/D转换器可获得的理论上最佳SNR是A/D转换器分辨率的函数，定义为SNR（dB）=6.02n+1.76---- 这里n是A/D转换器的位数（分辨率）。

---- 请注意这是具有理想线性度和无外部噪音的“完美”A/D转换器可得到的理论上的最佳SNR值。

AD转换设计中的基本问题整理了解数据转换器错误及参数1.如何选择高速模数转换之前的信号调理器件；如何解决多路模数转换的同步问题？ADC之前的信号调理，最根本的原则就是信号调理引起的噪声和误差要在ADC的1个LSB之内。

根据这个目的，可以需要选择指标合适的运放。

至于多路ADC同步的问题，一般在高速ADC的数据手册中都会有一章来介绍多片同步问题，你可以看一下里面的介绍。

2.在挑选ADC时如何确定内部噪声这个参数?一般ADC都有信噪比SNR或者信纳比SINAD这个参数，SINAD=6.02*有效位数+1.76,您可以根据这个公式来确定您选择的ADC能否符合您的要求.3.如何对流水线结构ADC进行校准？需要校准哪些参数？一般来讲，ADC的offset和gain error会比较容易校准。

只要外接0V和full scale进行采样，然后得到校准系数。

另外，如果需要作温度补偿的话，一般需要加一个温度传感器，然后利用查表的方式来补偿。

4.对ADC和DAC周围的布线有哪些建议？ADC和DAC属于模拟数字混合型器件，在布局布线时最重要的是要注意地分割，即模拟地和数字地的处理问题。

对于高采样率的器件，建议使用一块地。

而低采样率的器件，建议模拟数字地分开，最后在芯片下方连接在一起。

其他的布局布线规范与其他器件的是一样的。

对于具体的器件，一般会有评估板的Layout图可供参考。

5.模数转换器的精度与噪声系数之间有什么必然的联系吗？低速模数转换器的精度用峰峰值分辨率，有效值分辨率来表示。

在ADI一些Sigma-delta ADC的芯片资料里都会列出不同情况下的有效值分辨率指标。

高速模数转换器的精度可用SNR，SNOB来表示，这些指标也可在资料中找到。

但一般ADC的指标中不会有噪声系数（NF）的指标。

6.如果采用了外部模拟切换开关，那么这个开关总是存在一些电阻的，必然引起一些误差，那么我想问一下有没有什么办法能减少这些误差，分别描述一下用硬件的方法与用软件的方法。

高速A/D转换器的选择模数转换器是连接模拟和数字世界的一个重要接口。

A/D转换器将现实世界的模拟信号变换成数字位流以进行处理、传输及其他操作。

A/D转换器的选择是至关重要的。

所选择的A/D转换器应能确保模拟信号在数字位流中被准确地表示，并提供一个具有任何必需的数字信号处理功能的平滑接口，这一点很重要。

目前的高速A/D转换器已被应用于各种仪表、成像以及通信领域中。

对用户而言，所有这些应用都有着相似的要求，即以较低的价格实现更高的性能。

在选择高速A/D转换器时，设计师必须考虑下面几个因素：● 终端系统的要求● 成本● 分辨率或精度● 速度● 性能对终端系统要求的清晰了解将简化A/D转换器的选择过程。

在某些场合，它可以把所需考虑的选择参数限制为屈指可数的几个。

例如，很多超声波应用采用的是每个通道需要一个A/D的数字光束成形系统。

对于一个具有多达256个通道的系统而言，具有多通道和低功耗的A/D转换器是一个合适的选择。

对于8进制A/D转换器来说，超声波应用是主要的终端应用。

位于A/D之后的DSP或ASIC所使用的电源电压也是必需加以考虑的。

越来越多的高速A/D 将采用3V、2.5V和1.8V的工作电源。

价格是始终需要考虑的因素。

如今的转换器设计师正在制作性价比更为优越的A/D。

速度与分辨率的关系目前的高速A/D最初是按速度和分辨率进行分类的。

转换器的速度是指A/D 能够进行转换的取样速率或每秒的取样数量。

对于高速A/D来说，速度以百万取样每秒(Msps)为计量单位。

分辨率是指转换器能够复制的位数精度：分辨率越高，则结果越精确。

分辨率以位来计量。

目前市场上的高速A/D的分辨率为8～16位，速度为2～4Gsps。

速度和分辨率始终是一对矛盾。

分辨率的增加通常会导致可实现速度的降低。

如今的A/D设计师拥有更快的处理方法和更多的架构以便从中选择有助于解决速度和分辨率这一对矛盾的转换器：目前已有16位20 Msps、10位300 Msps和8位1Gsps的A/D。

光谱分辨率与信噪比的关系研究近年来，科学技术的快速发展使得光谱分辨率和信噪比成为研究领域中的重要问题。

光谱分辨率是指能够区分出两个接近频率的光谱成分的能力，而信噪比则是表示感兴趣信号与背景噪声之间的比例关系。

光谱分辨率和信噪比是光谱分析中两个相互关联的重要参数，它们在不同领域的研究中发挥着重要作用。

首先，光谱分辨率对于材料分析具有重要意义。

在材料科学研究中，我们常常需要了解材料的成分和结构信息。

高分辨率的光谱可以提供更多的细节信息，从而更准确地确定材料的成分和结构特征。

例如，在红外光谱分析中，高分辨率的光谱可以区分不同官能团的振动频率，从而确定物质的分子结构。

因此，光谱分辨率的提高可以提高对材料的分析精度和准确性。

其次，信噪比对于光谱分析的可靠性和可信度具有重要影响。

信噪比是衡量光谱信号质量的指标，也是判断信号强度和背景噪声之间关系的重要参数。

在光谱分析中，如果信噪比较低，背景噪声可能会影响到感兴趣信号的准确测量。

因此，提高信噪比可以提高光谱分析的可靠性和准确性。

在实际应用中，我们可以采取一些方法来提高信噪比，如使用光谱积分技术、增加光谱采集时间等。

光谱分辨率和信噪比之间存在一定的关系。

较高的光谱分辨率通常伴随着较高的信噪比，因为分辨出较细的频率差异需要对信号进行更精细的分析，从而减小了背景噪声的影响。

然而，过高的光谱分辨率也可能会导致信噪比的降低。

这是因为在高分辨率下，光谱的采集时间较长，可能会导致感兴趣信号的衰减，从而降低信噪比。

因此，在实际应用中，需要根据具体需求和实验条件来确定适合的光谱分辨率，以达到较高的信噪比和较好的数据质量。

除了光谱分辨率和信噪比，还有其他一些影响光谱分析结果的因素。

例如，光路系统的稳定性、光谱仪的灵敏度以及光源的稳定性等，都会对光谱分辨率和信噪比产生影响。

因此，在进行光谱分析之前，我们需要对实验条件进行充分的优化和控制，以获得准确可靠的数据。

综上所述，光谱分辨率和信噪比是研究中的重要参数，它们在不同领域的应用中具有重要意义。

adc的指标峰值谐波或杂散噪声
ADC（模数转换器）的指标中，峰值谐波和杂散噪声是非常重要
的性能参数。

峰值谐波是指在模拟输入信号中，ADC输出频谱中出
现的最大谐波成分的幅度值。

通常用于衡量ADC的非线性失真程度，峰值谐波越小，ADC的非线性失真越小，性能越好。

杂散噪声是指ADC输出中除了基本频率成分以外的其他频率成分所引起的干扰信号，通常以信噪比的形式来表示。

杂散噪声越小，表示ADC的输出
中杂散成分越少，信噪比越高，性能越好。

从工程角度来看，峰值谐波和杂散噪声是影响ADC性能的重要
因素。

峰值谐波反映了ADC的非线性失真情况，而杂散噪声则反映
了ADC的信号提取能力和输出信号质量。

在实际应用中，工程师需
要根据具体的系统要求和应用场景来选择合适的ADC，以平衡峰值
谐波和杂散噪声等性能指标，从而获得最佳的性能表现。

另外，对于峰值谐波和杂散噪声的测试和评估也是非常重要的。

通常采用频谱分析等方法来测量和分析ADC输出的谐波成分和杂散
成分，以便全面了解ADC的性能表现。

工程师们也会根据这些测试
结果来进行性能优化和改进，以确保ADC在实际应用中能够达到预
期的性能要求。

总的来说，峰值谐波和杂散噪声是衡量ADC性能的重要参数，
对于工程设计和实际应用都具有重要意义。

通过合理选择和评估这
些指标，可以确保ADC在各种应用场景下都能够表现出优异的性能。

ad数模转换芯片主要参数一、引言数模转换芯片（Analog-to-Digital Converter，简称ADC）是将模拟信号转换为数字信号的重要器件，广泛应用于通信、自动控制、数据采集等领域。

在AD数模转换芯片中，主要参数起着至关重要的作用，对芯片的性能和应用场景具有决定性影响。

二、分辨率分辨率是AD数模转换芯片的重要参数之一，用于描述芯片能够分辨的最小电压变化量。

一般来说，分辨率越高，芯片能够转换的模拟信号范围就越广，信号的细节和精度也就越高。

常见的分辨率单位有位（bit）和比特（bit），例如8位、12位和16位。

三、采样率采样率是指AD数模转换芯片在单位时间内采集和转换模拟信号的次数。

采样率越高，芯片能够更准确地还原模拟信号的变化，提高信号的重构精度。

采样率的单位一般是每秒采样点数（Samples Per Second，简称SPS）或赫兹（Hz），常见的采样率有1ksps、100ksps和1Msps等。

四、信噪比信噪比（Signal-to-Noise Ratio，简称SNR）是衡量AD数模转换芯片信号质量的重要指标。

它表示芯片输出的数字信号与输入的模拟信号之间的信号强度比。

信噪比越高，表示芯片输出的数字信号中噪声成分越少，信号的纯净度和准确度越高。

信噪比的单位一般是分贝（dB），常见的信噪比有60dB、80dB和100dB等。

五、功耗功耗是指AD数模转换芯片在工作过程中所消耗的能量。

功耗的大小直接关系到芯片的工作稳定性和散热要求。

一般来说，功耗越低，芯片的工作效率越高，使用寿命也越长。

功耗的单位一般是瓦特（W）或毫瓦（mW），常见的功耗有1mW、10mW和100mW 等。

六、工作电压工作电压是指AD数模转换芯片所需的电源电压。

工作电压的选择直接关系到芯片的适用场景和电路设计。

一般来说，工作电压越低，芯片在低电压环境下的工作能力越强，适用范围也越广。

工作电压的单位一般是伏特（V），常见的工作电压有3.3V、5V和12V等。

AD噪声分析（好文，转载，出处不可考）2009-07-10 15:00数据转换器的噪声问：最近我鉴定一只双电源ADC。

我将待测转换器的输入端接地，并且在LED 指示灯上观察其输出的数码。

令我非常惊奇的是为什么我所观察到的输出数码范围不是我所期望的一个数码?答：这是由电路噪声引起的。

当直流输入信号是在两个相邻输出码之间产生变迁时，甚至是在最精密的直流转换器中只是一个很小的电路噪声在其输出端保证出现2个数码偏差。

这是模数转换领域中一个生动的事实。

类似这种情况，在许多实例中其内部噪声都可能大到足以使输出产生几个数码的偏差。

例如具有峰峰噪声电压的转换器输出偏差会超过2 LSB 。

当这种转换器的输入端接地，或者输入端接一个干净的直流信号源时，我们总是能在输出端看到3个甚至有时是4个数码的偏差。

这种电路噪声使采集到的电压不致限制在一个数码所对应的电压范围内。

ADC输入端(包括噪声信号)、电源线及控制线路上的任何外部噪声都会增加内部电路噪声，从而有可能会产生更多位的跳动。

问：当我把一个直流信号加到转换器输入端时，如何确定输出端应该出现的数码数目?答：在知道噪声分布、直流输入信号对应的确切数码和在数码量化范围内的位置( 在两个数码的中心或在两个数码的边界)理想情况下，这是不困难的。

但实际上你不知道这些情况。

你只能知道一些有关转换器的交流技术指标(信噪比、动态范围等)，你可以由此进行估算。

你从这些指标中可以求出转换器噪声有效值相对满度值的大小。

这种噪声幅度大多数都服从高斯分布，所以这种分布的标准偏差(sd)等于其均方根值或有效值。

这一结果还表明呈现的偏差数码不会有相等的概率。

根据高斯分布，偏离平均值±3 sd的概率为99 7% 这一事实，我们在6 sd处可以估算峰峰值噪声电压。

如果N rms 为转换器的噪声有效值，V LSB 为1 LSB对应的电压值(=V span /2 b)，V span 为满度电压，那么以LSB为单位的峰峰噪声电压NB为：NB=6×N rms V LSB =6×2b×N rms V span通常，如果转换器的信噪比表示相对满度值的噪声功率，那么我们可得：NB=32×2b×10 -SNR/20其中b为输出字的位数。

ADC制造商在数据手册中定义ADC性能的方式令人困惑，并且可能会在应用开发中导致错误的推断。

最大的困惑也许就是“分辨率”和“精确度”了——即Resolution和Accuracy，这是两个不同的参数，却经常被混用，但事实上，分辨率并不能代表精确度，反之亦然。

本文提出并解释了ADC“分辨率”和“精确度”，它们与动态范围、噪声层的关系，以及在诸如计量等应用中的含义。

ADC动态范围，精确度和分辨率动态范围被定义为系统可测量到的最小和最大信号的比例。

最大信号可为峰间值，零到峰(Zero-to-Peak)值或均方根(RMS)满量程。

其中任何一个都会给出不同值。

例如，对于一个1V正弦波来说：峰间(满量程)值＝2V零到峰值＝1VRMS满量程＝0.707×峰值振幅＝0.707×1V＝0.707V最小信号通常为RMS噪声，这是在未应用信号时测量的信号的均方根值。

测量得到的RMS 噪声级别将取决于测量时使用的带宽。

每当带宽翻倍，记录的噪声将增长1.41或3dB。

因此，一定要注意动态范围数字始终与某个带宽相关，而后者通常未被指定，这使记录的值变得没有意义。

器件的信噪比(SNR)和动态范围多数时候被定义为同一个值，即：动态范围＝SNR ＝RMS满量程/RMS噪声并且经常使用dB作为单位，即动态范围(dB) ＝SNR(dB) ＝20*Log10 (RMS满量程/RMS噪声)与使用RMS满量程相反，一些制造商为了使图表看上去更漂亮，引用零到峰或峰间值，这使得最终的动态范围或SNR增加了3dB或9dB，因此我们需要仔细研究规范以避免误解。

在讨论ADC性能时，分辨率和精确度是经常被混用的两个术语。

一定要注意，分辨率并不能代表精确度，反之亦然。

ADC分辨率由数字化输入信号时所使用的比特数决定。

对于16位器件，总电压范围被表示为216 (65536)个独立的数字值或输出代码。

因此，系统可以测量的绝对最小电平表示为1比特，或ADC电压范围的1/65536。
