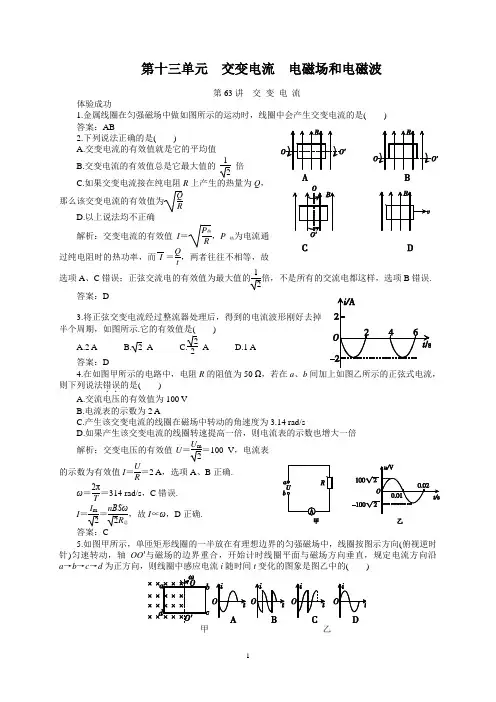

第十三单元 交变电流 电磁场和电磁波第63讲 交 变 电 流体验成功1.金属线圈在匀强磁场中做如图所示的运动时,线圈中会产生交变电流的是( ) 答案:AB2.下列说法正确的是( )A.交变电流的有效值就是它的平均值B.交变电流的有效值总是它最大值的 12倍C.如果交变电流接在纯电阻R 上产生的热量为Q ,那么该交变电流的有效值为QRD.以上说法均不正确解析:交变电流的有效值I =P 热R,P 热为电流通过纯电阻时的热功率,而I =Qt,两者往往不相等,故选项A 、C 错误;正弦交流电的有效值为最大值的12倍,不是所有的交流电都这样,选项B 错误.答案:D3.将正弦交变电流经过整流器处理后,得到的电流波形刚好去掉半个周期,如图所示.它的有效值是( )A.2 AB. 2 AC.22A D.1 A答案:D4.在如图甲所示的电路中,电阻R 的阻值为50 Ω,若在a 、b 间加上如图乙所示的正弦式电流,则下列说法错误..的是( ) A.交流电压的有效值为100 VB.电流表的示数为2 AC.产生该交变电流的线圈在磁场中转动的角速度为3.14 rad/sD.如果产生该交变电流的线圈转速提高一倍,则电流表的示数也增大一倍解析:交变电压的有效值U =U m2=100 V ,电流表的示数为有效值I =UR=2 A ,选项A 、B 正确.ω=2πT=314 rad/s ,C 错误.I =I m 2=n BSω2R总,故I ∝ω,D 正确.答案:C5.如图甲所示,单匝矩形线圈的一半放在有理想边界的匀强磁场中,线圈按图示方向(俯视逆时针)匀速转动,轴OO ′与磁场的边界重合,开始计时线圈平面与磁场方向垂直,规定电流方向沿a →b →c →d 为正方向,则线圈中感应电流i 随时间t 变化的图象是图乙中的( )甲 乙解析:由右手定则可判定图中线圈的感应电流连续变化,i -t 图象为D.感应电动势e =12nBSωsinωt .答案:D6.在交变电流电路中,如果电源电动势的最大值不变,频率可以改变,在如图甲所示的电路的a 、b 两点间逐次将图中的电路元件乙、丙、丁单独接入,当交变电流频率增加时,则下列论述中可以观察到的是( )解析:交变电流增加时通过R 的电流不变,通过电感线圈的电流变小,通过电容上的电流增大..答案:C第64讲 变压器 电能的输送体验成功1.如图所示,理想变压器原、副线圈的匝数比n 1∶n 2=4∶1,原线圈两端连接光滑导轨,副线圈与电阻R 相连组成闭合回路.当直导线AB 在匀强磁场中沿导轨匀速向右做切割磁感线运动时,电流12 mA ( )A.0B.3 mAC.48 mAD.与R 的大小有关 答案:A2.理想变压器的连接电路如图甲所示,当输入如图乙所示的电压时,已知原、副线圈的匝数比为10∶1,电流表的示数为2 A ,则( )甲 A.电压表的示数为282 V B.电压表的示数为28.2 V C.输入功率为56.4 W D.输入功率为40 W解析:由题意知输入电压U 1=200 V ,则输出电压U 2=U V =n 2n 1U 1=20 V故输入功率P =U 2I 2=40 W. 答案:D3.一理想变压器给负载供电,变压器输入电压不变,如图所示.如果负载电阻的滑片向上移动,则图中所有交流电表的示数及输入功率P 的变化情况是(所有电表均为理想电表)( )P 增大P 增大P 减小解析:输电压不变时,U V 1、U V 2都不变.滑片向上移动→R 变大→I A 2变小→I A 1变小,P 变小. 答案:C4.图中理想变压器原、副线圈的匝数比为 n ∶1,两线圈的直流电阻均可忽略.若副线圈负载电阻为R ,那么变压器工作时,a 、b 两点间的电压与原线圈的电流之比(等效电阻)为( )A.nRB.n 2RC.R nD.Rn2解析:a 、b 间的等效电阻即为该两点的电压U 1及流经两点间的电流I 1之比,应为:R ab =U 1I 1=nU R I R n=n 2U R I R=n 2R .答案:B5.如图所示,L 1和L 2是高压输电线,甲、乙是两个互感器,若已知n 1∶n 2=1000∶1,n 3∶n 4=1∶100,图中电压表的示数为220 V ,电流表的示数为10 A ,则高压输电线的送电功率为( )A.2.2×103 WB.2.2×102 WC.2.2×108 WD.2.2×104 W解析:由图甲可得L 1、L 2两线间的输电电压为:U =n 1n 2U V =2.2×105 V由图乙可得通过线路的电流为: I =n 4n 3I A =1000 A 故送电功率P 输=UI =2.2×108 W. 答案:C6.餐厅中常用的电子灭虫器由两种主要部件组成:诱虫的黑光灯和杀虫的高压电网.黑光灯发出的紫色光能够引诱害虫飞近黑光灯,然后再利用黑光灯周围的交流高压电网将其“击毙”.图示是高压电网的工作电路示意图,理想变压器将有效值为220 V 的交变电压变成高压,输送到高压电网,电网相邻两电极间距为0.5 cm ,空气在常温下被击穿的临界电场强度为6220 V/cm.为防止两极间空气击穿而造成短路,变压器的副、原线圈的匝数比 n 2n 1 应满足什么条件?解析:高压电网相邻两电极间的最高电压为:U 2=Ed =6220×0.5 V =3110 V理想变压器输入电压的最大值为: U 1=220×2 V =311 V 故n 2n 1应满足的条件是:n 2n 1<U 2U 1=3110311=101. 答案:n 2n 1<10金典练习三十二 交变电流 变压器 电能的输送选择题部分共10小题,每小题6分.在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.1.如图所示,处在匀强磁场中的矩形线圈abcd ,以恒定的角速度绕ab 边转动,磁场方向平行于纸面并与ab 垂直.在t =0时刻,线圈平面与纸面重合,线圈的cd 边离开纸面向外运动.若规定由a →b →c →d →a 方向的感应电流为正,则能反映线圈中感应电流i 随时间t 变化的图线是( )解析:t =0时刻,感应电动势最大,且电流方向为a →b →c →d →a ,故选项C 正确. 答案:C2.如图所示,理想变压器原、副线圈的匝数比n 1∶n 2=3∶1,在原、副线圈中电路分别接有阻值相同的电阻R 1、R 2.交变电压的大小为U ,则下列说法正确的是( )A.电阻R 1、R 2两端的电压之比为3∶1B.电阻R 1、R 2上消耗的电功率之比为1∶1C.电阻R 1、R 2两端的电压均为 U3D.电阻R 1、R 2上消耗的电功率之比为1∶9解析:通过R 1、R 2的电流之比I 1∶I 2=n 2∶n 1=1∶3 故两电阻上电压之比U 1∶U 2=I 1R ∶I 2R =1∶3 两电阻消耗的电功率之比P 1∶P 2=1∶9. 答案:D3.如图所示,理想变压器原、副线圈匝数之比为20∶1,原线圈接正弦交流电源,副线圈接入标有“220 V ,60 W ”字样灯泡一只,且灯泡正常发光.则( )A.电流表的示数 22220AB.电源的输出功率为1200 WC.电流表的示数为 3220AD.原线圈端电压为11 V解析:由U 1U 2=n 1n 2,I 1I 2=n 2n 1知:电源的输出电压U 1=4.4×103 V电流表的示数I 1=120×60220 A =3220A电源的输出功率等于负载的功率,即P 1=P 2=60 W.答案:C4.图示是日光灯的电路图,它主要是由灯管、镇流器和启动器组成的.其中,镇流器是一个带铁芯的线圈,如图甲所示,启动器的构造如图乙所示;为了便于启动,常在启动器的两极并上一纸质电容器C .某教室的一盏日光灯总是出现灯管两端亮而中间不亮的情况,经检查知,灯管是好的,电压正常,镇流器无故障,那原因可能是( ) 甲 乙A.启动器两脚与启动器座接触不良B.电容器C断路C.电容器C被击穿而短路D.镇流器自感系数L太大解析:当电容器被击穿而短路时,电流可通过灯管两端的灯丝以及电容形成回路,灯管两端亮中间不亮.答案:C5.2007年11月8日,工程规模仅次于长江三峡,位居全国第二位、世界第三位的金沙江溪洛渡水电站截流成功,标志着“西电东送”工程又迈出了坚实的一步.下列有关发电与送电的说法中,正确的是()A.水电站截流筑坝有利于储蓄水的内能,提高发电能力B.减小输电线的截面积有利于降低输电时的损耗C.提高输电电压有利于减小输电线中的电流D.增大发电机转子的直径有利于提高发电机的输出电压解析:筑坝是储蓄水的势能,与内能无关,选项A错误;输电线截面积越小,电阻越大,越不利于降低输电时的损耗,选项B错误;在输送功率一定时,输电流线中的电流与输电电压成反比,选项C正确;发电机产生的电动势e=nBSωsin ωt,故增大转子直径从而增大转子线圈的S,有利于提高发电机的输出电压,选项D正确.答案:CD6.照明供电线路的路端电压基本上是保持不变的.可是我们在晚上七、八点钟用电高峰时开灯,电灯比深夜时要显得暗些,这是因为用电高峰时()A.用电器的总电阻比深夜时大,供电线路上的电流小,每盏灯两端的电压较低B.用电器的总电阻比深夜时大,供电线路上的电流小,通过每盏灯的电流较小C.用电器的总电阻比深夜时小,供电线路上的电流大,输电线上损失的电压较大D.供电线路上的电流恒定,但开的灯比深夜时多,通过每盏灯的电流较小解析:用户电灯两端的电压等于供电线路的路端电压减去供电线上的损失的电压,即:U用=U0-I线R线又因为用电器总是并联的,用电高峰时用电器的总电阻小,供电线上的电流增大,灯泡两端的电压减小.答案:C7.一个矩形线圈在匀强磁场中匀速转动的产生的交变电流的电动势为e=220 2sin 100πt V,那么()A.该交变电流的频率是100 HzB.当t=0时,通过线圈的磁通量恰好为零C.当t=1200s时,e有最大值D.该交流电电动势的有效值是220 2 V解析:该交变电流的频率f=ω2π=50 Hz,选项A错误;由题意知:t=0时,e=0,此时线圈处于中性面,磁通量最大,选项B错误;当t=1200s时,e=220 2 V为电动势的最大值,故有效值U=εm2=220 V,选项C正确、D错误.答案:C8.一台理想变压器的原线圈接220 V正弦交变电压时,副线圈上仅接有阻值为10 Ω的电阻,电阻两端的电压为44 V.若将副线圈的匝数增加100匝,则通过副线圈上此电阻的电流增加1.1 A.由此可知该变压器原线圈的匝数为()A.200B.2000C.50D.500解析:由题意知,当副线圈匝数增大100匝时,电阻器上的电压U2′=U2+ΔIR=44 V+1.1×100V =55 V又由U 1U 2=n 1n 2,可得:22044=n 1n 2,22055=n 1n 2+100解得:n 1=2000,n 2=400. 答案:B9.多数同学家里都有调光台灯、调速电风扇.过去是用变压器来实现上述调节的,缺点是成本高、体积大、效率低,且不能任意调节灯的亮度或风扇的转速.现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的.图示为一个经过双向可控硅电子元件调节后加在电灯上的电压,即在正弦交变电流的每一个12周期中前面的14周期被截去,从而改变了电灯上的电压.则现在电灯上的电压为( )A.U mB.U m2C.U m 2D.U m 4解析:由T 4~T 2及34 T ~T 时间段内电压的有效值为U m2,在0~T 内交变电流通过电阻R 时做的功W T =(U m 2)2R ·T 2=U 2R·T解得:电压的有效值U =U m2.答案:C10.在家庭电路中,为了安全,一般在电能表后面的电路中安装一个漏电保护器,如图所示.其原线圈是进户线的火线和零线并在一起的双线绕成的.当漏电保护器的e 、f 两端没有电压时,脱扣开关S 能始终保持接通;当e 、f 两端一旦有电压时,脱扣开关立即断开,切断电路以起到保护作用.关于这个电路的工作原理,下列说法正确的是( )A.当用户的电流超过一定值时,脱扣开关会自动断开B.当火线和零线之间电压太高时,脱扣开关会自动断开C.当站在地面上的人触及b 线时,脱扣开关会自动断开D.当站在绝缘物上的人双手分别接触b 线和d 线时,脱扣开关会自动断开解析:火线、零线中的电流相等时变压器铁芯中的磁通量始终为零,故无论电流多大都不能在副线圈的两端产生感应电动势使脱扣开关断开.故A 、B 、D 错误.当站在地面上的人触及b 线时,火线中的部分电流通过人体导入大地,火线中的电流大于零线中的电流,变压器铁芯中的磁通量发生变化,故能在副线圈的两端产生感应电动势使脱扣开关断开.答案:C非选择题部分共3小题,共40分.11.(13分)如图所示,某小型水电站发电机的输出功率为10 kW ,输出电压为400 V ,向距离较远的用户供电时,为了减少电能损失,使用2 kV 的高压输电,最后用户得到220 V 、9.5 kW 的电力.所用变压器可认为是理想变压器.求:(1)水电站升压变压器原、副线圈的匝数比n 1n2.(2)输电线路的导线电阻R .(3)用户降压变压器原、副线圈的匝数比n 3n 4.解析:(1)升压变压器原、副线圈的匝数比为:n 1n 2=U 1U 2=4002×103=15. (2)导线电阻R 与输送电流和输电线上损失的电功率有关,有P 损=I 2R ,而输送电流又决定于输电电压及输送功率,故有:I =P U 2=10×1032×103A =5 A所以R =P 损I 2=10×103-950052Ω=20 Ω.(3)设降压变压器原线圈两端的电压为U 3,则有: U 3=U 2-IR =2000 V -5×20 V =1900 V 所以降压变压器原、副线圈匝数比为: n 3n 4=U 3U 4=1900220=9511. 答案:(1)1∶5 (2)20 Ω (3)95∶1112.(13分)在磁感应强度B =0.5 T 的匀强磁场中,有一个正方形金属线圈abcd ,边长L =0.2 m ,线圈的ad 边与磁场的左侧边界重合(如图所示),线圈的电阻R =0.4 Ω.用外力把线圈从磁场中移出有两种方法:一种是用外力把线圈从左侧边界匀速平动移出磁场;另一种是以ad 边为轴,用力使线圈匀速转动移出磁场,两种方法所用的时间都是t =0.1 s.求:(1)线圈匀速平动移出磁场的过程中,外力对线圈所做的功. (2)线圈匀速转动移出磁场的过程中,外力对线圈所做的功.解析:(1)使线圈匀速平动移出磁场时,bc 边切割磁感线而产生恒定的感应电动势E =BLv ,而v =Lt外力对线圈所做的功等于线圈中消耗的电能,即:W 1=E 2R t =B 2L 4Rt=0.01 J.(2)线圈以ad 边为轴匀速转动移出磁场时,线圈中产生的感应电动势和感应电流都是按正弦规律变化的,感应电动势的最大值为:E m =BSω又ω=π2t外力对线圈所做的功等于线圈中消耗的电能,即:W 2=E 2m2R t =π2B 2L 48Rt=0.012 J.答案:(1)0.01 J (2)0.012 J13.(14分)图示为一台小型发电机的示意图,矩形线圈在匀强磁场中绕OO ′轴匀速转动,磁场方向与转轴垂直.矩形线圈的面积S =2.0×10-2 m 2,匝数N =40,线圈电阻r =1.0 Ω,磁场的磁感应强度B =0.20 T.线圈绕OO ′轴以ω=100 rad/s 的角速度匀速转动.线圈两端外接电阻R =9.0 Ω 的小灯泡和一个理想交流电流表.求:(1)线圈中产生的感应电动势的最大值.(2)电流表的示数.(3)小灯泡消耗的电功率. 解析:(1)由E m =NBSω 得:E m =16 V.(2)由I m =E mR +r ,得:I m =1.6 A由I =I m2,得:I =1.13 A即电流表的示数为1.13 A. (3)由P =I 2R ,得:P =11.5 W.答案:(1)16 V (2)1.13 A (3)11.5 W第65讲 电磁场和电磁波体验成功1.按照麦克斯韦理论,下列说法正确的是( ) A.恒定的电场周围产生恒定的磁场 B.变化的电场周围产生变化的磁场 C.变化的磁场周围一定产生变化的电场D.周期性变化的电场周围产生周期性变化的磁场 答案:D2.关于电磁波和机械波,下列说法正确的是( ) A.电磁波是纵波,而机械波既有横波又有纵波B.机械波需要在介质中传播,而电磁波可以在真空中传播C.机械波能产生多普勒效应,而电磁波不能产生多普勒效应D.机械波和电磁波都能产生干涉和衍射现象 答案:BD3.神舟六号载人飞船返回舱开始以高速进入大气层时,返回舱表面形成一个温度高达几千摄氏度的高温区,高温区内的气体和返回舱表面材料的分子被分解和电离,这时返回舱与外界的联系被中断,这种现象称为“黑障”.产生“黑障”的原因是( )A.飞船受到的万有引力消失B.飞船为了宇航员的安全而暂时关闭通信系统C.在飞船周围高温气体被电离成等离子体,从而对飞船的通信天线起屏蔽作用D.飞船表面温度太高,如同火球,使得航天员看不见外面,外面也看不见飞船里面解析:宇宙飞船通过无线电波与外界保持联系,电磁波不能穿过较厚的导体层而被屏蔽,选项C 正确.答案:C4.雷达是利用电磁波来测定物体的位置和速度的设备,它可以向一定方向发射不连续的电磁波,当遇到障碍物时会发生反射.雷达在发射和接收电磁波时,在荧光屏上分别呈现出一个尖形波.某型号防空雷达发射相邻两次电磁波之间的时间间隔为5×10-4s.现在雷达正在跟踪一个向雷达方向匀速移动的目标,某时刻在雷达监视屏上显示的雷达波形如图甲所示,30 s 后在同一方向上监视屏显示的雷达波形如图乙所示.已知雷达监视屏上相邻刻度线间表示的时间间隔为1×10-4 s ,电磁波在空气中的传播速度为3×108 m/s ,则被监视目标的移动速度最接近( )A.1200 m/sB.900 m/sC.500 m/sD.300 m/s解析:图甲表示雷达与目标的距离为:s 1=12·c ·4T =6×104 m图乙表示雷达与目标的距离为:s 2=12·c ·3T =4.5×104 m故监视目标的移动速度约为v =s 1-s 2Δt=500 m/s. 甲 乙答案:C5.1940年夏天,希特勒拟定了代号为“海狮”的作战计划,企图在英国登陆,然而飞机每次袭击,总是在没有到达目标处就被对方发现,不但没袭击到目标,反而损失了90架飞机.后来德国人才明白,当时对方使用了一种新型的雷达装备.下列有关雷达的说法中,正确的是( )A.雷达与声呐一样是利用机械波的反射现象来测定物体的位置B.雷达与声呐不同,雷达是利用电磁波的反射现象来测定物体的位置C.雷达所用的无线电波的波长比短波的波长更短D.雷达只有连续发射无线电波,才能发现目标解析:声呐是利用发射和接收反射的超声波来测定物体的位置,而雷达是利用电磁波中的微波来测定物体的位置.雷达只有发射不连续的电磁脉冲才能测定目标的位置.答案:BC6.按照有关规定,工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过0.50 W/m2.若某小型无线通讯装置的电磁辐射功率是 1 W,那么在距离该通讯装置m以外是符合规定的安全区域.(已知球面面积S=4πR2)[2002年高考·上海物理卷]解析:设离该通讯装置R以外是安全区域,则:P2,所以R=0.40 m.4πR2=0.5 W/m答案:0.40第66讲 实验:练习使用示波器体验成功1.在示波器的荧光屏上发现水平方向有一亮斑自左向右移动,要使它在水平方向出现一条亮线的办法是( )A.顺时针旋转灰度调节旋钮B.调节衰减旋钮C.调节扫描范围旋钮和扫描微调旋钮,增大扫描频率D.调节Y 增益旋钮 答案:C2.在观察按正弦规律变化的电压图象时,只看到一的旋钮是个完整的正弦波形.现欲在荧光屏上看到三个正弦波形,应调节( )A.扫描范围旋钮B.扫描微调旋钮C.衰减旋钮D.X 增益旋钮 答案:B3.示波器工作时,其屏上显示出如图甲所示的波形,且亮度较弱.要将波形由甲图位置调节到乙图的位置和波形,示波器面板需要调节的旋钮是 .A.辉度旋钮B.聚焦旋钮C.辅助聚焦旋钮D.竖直位移旋钮E.Y 增益旋钮F.X 增益旋钮G.水平位移旋钮H.扫描微调旋钮I.衰减旋钮J.扫描范围旋钮K.同步开关 答案:ADEFG4.图为示波器的面板,一位同学在做“练习使用示波器”的实验时,进行了如下的操作:(1)打开电源后,首先在屏上调出一个最圆最小的亮斑,但亮斑位于屏上的左上角.若想将这个亮斑调到屏幕的正中央,他应该调节 和 旋钮(填旋钮对应的数字).(2)为了观察示波器的水平扫描作用,他调节相应的旋钮,看到屏上的亮斑从左向右移动,到达右端后又很快回到左端.之后,他顺时针旋转扫描微调旋钮以增大扫描频率,此时屏上观察到的现象是 .(3)为观察按正弦规律变化的电压的图线,他把扫描范围旋钮置于左边手第一挡(10 Hz ~100 Hz).要由机内提供竖直方向的按正弦规律变化的电压,他应将 旋钮(填旋钮对应的数字)置于 挡.解析:(1)将左上角的亮斑调到屏幕正中央,调节竖直位移(↓↑)和水平位移(→←)旋钮6、7即可. (2)增大扫描频率后,亮斑移动逐渐变快.最后亮斑成为一条亮线.(3)要观察到清晰的正弦曲线,将扫描范围置于左边第一挡后,即调节器10.答案:(1)67(2)出现一条亮线(3)即10(衰减旋钮)金典练习三十三电磁场和电磁波实验:练习使用示波器选择题部分共9小题,每小题6分.在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.1.下列说法中,不符合...物理学史实的是()A.最早发现电和磁有密切联系的科学家是安培B.电磁感应现象是法拉第发现的C.建立完整的电磁场理论的科学家是麦克斯韦D.最早预见到有电磁波存在的科学家是麦克斯韦解析:最早发现电和磁有密切联系的科学家是丹麦物理学家奥斯特.A正确.答案:A2.关于电磁波传播速度的表达式v=λf的结论中,正确的是()A.波长越大,传播速度就越大B.频率越高,传播速度就越大C.发射能量越大,传播速度就越大D.电磁波的传播速度与传播介质有关答案:D3.下列关于电磁波的叙述中,正确的是()A.电磁波是电磁场由发生区域向远处的传播B.电磁波在任何介质中的传播速度均为3×108 m/sC.电磁波由真空进入介质传播时,波长变短D.电磁波不能产生干涉、衍射现象答案:AC4.要接收到载有信号的电磁波,并通过耳机发生声音,在接收电路时必须经过下列过程中的()A.调幅B.调频C.调谐D.检波答案:CD5.雷达是利用无线电波的回波来探测目标的方向和距离的一种装置.雷达的天线犹如喊话筒,能使电脉冲的能量集中向某一方向发射;接收机的作用则与人耳相仿,用以接收雷达发射机所发出电脉冲的回波.测速雷达主要是利用多普勒效应原理,可由回波的频率改变数值,计算出目标与雷达的相对速度.以下说法不正确...的是()A.雷达发射的是不连续的电磁波B.雷达用的是微波波段的无线电波C.目标离雷达天线而去时,反射信号频率将高于发射的信号频率D.目标向雷达天线靠近时,反射信号频率将高于发射信号频率解析:与机械波的多普勒效应一样,当波源与接收者(反射物)相互远离时,接收(反射)信号的频率变小.答案:C6.在“练习使用示波器”的实验中,扫描范围旋钮置于“外X”挡,“X输入”与“地”之间未接信号输入电压,他在示波器荧光屏上看到的图像可能是下图中的[2007年高考·天津理综卷]()答案:B7.在观察正弦规律变化的电压图线时,将“扫描范围”旋钮置于第一挡(10 Hz~100 Hz),把“衰所示.则下列关于同步极性选择的说法正确的是()A.图甲是同步开关置于“-”的结果B.图甲是同步开关置于“+”的结果C.图乙是同步开关置于“-”的结果甲乙D.图乙是同步开关置于“+”的结果答案:BC8.有两部手机A和B,A的号码为12345678900,B的号码为12345678901.当用手机A(或B)拨打B(或A)的号码时,既能听到手机B(或A)的叫声,又能看到B(或A)的显示屏上显示出A(或B)的号码.现将手机A放到一个透明的玻璃罩内,并将其内部抽成真空,再用手机B拨打号码12345678900,则下列说法正确的是()A.既能听到A的叫声,又能看到A的显示屏上显示出12345678901B.能听到A的叫声,但不能看到A的显示屏上显示出12345678901C.不能听到A的叫声,但能看到A的显示屏上显示出12345678901D.既不能听到A的叫声,也不能看到A的显示屏显示出号码解析:A能接收呼叫信号,故显示屏显示12345678901,但由于处在真空中,故喇叭不能形成声波.答案:C9.德国《世界报》曾报道个别西方国家正在研制电磁脉冲武器即电磁炸弹.若一枚原始脉冲功率为10千兆瓦、频率为5 kHz的电磁炸弹在不到100 m的高空爆炸,它将使方圆400 km2~500 km2范围内的电场强度达到每米数千伏,使得电网设备、通信设施和计算机的硬盘和软盘均遭到破坏.电磁炸弹有如此强大的破坏力的主要原因是()A.电磁脉冲引起的电磁感应现象B.电磁脉冲产生的动能C.电磁脉冲产生的高温D.电磁脉冲产生的强光解析:导体接收电磁波就是电磁感应的过程.答案:A非选择题部分共3小题,共46分.10.(15分)示波器的“Y输入”端内阻很大,用它测量电压对被测电路的影响很小.图示为示波器测电压的示意图,假设各旋钮经调节后,示波器显示屏上纵坐标为0.50伏/格,横坐标借助标准信号源将它校准为1毫秒/格,则图中被测正弦式交变电流的电压最大值为V,频率为Hz.假设将衰减旋钮从“100”调至“1000”,则显示屏上波形纵向将为原来的110,横向将(填“变大”、“不变”或“变小”),这时可通过调节旋钮使波形纵向适当恢复.答案:1.5250变小不变Y增益11.(17分)在“练习使用示波器”的实验中:(1)为了观察亮斑在竖直方向上的偏移,应该将扫描范围旋钮置于“外X”挡,使亮斑位于屏的,然后,应把“DC-AC”开关置于“”位置,以备给示波器输入一个直流电压.(2)为给示波器输入一个Y方向的直流电压(要求从零电压开始逐渐增加),请将如图甲所示的器材与示波器连成正确的是电路.(3)调节变阻器改变输入电压,可以看到亮斑向上的偏移随之改变,电压越高,向上的偏移越;调换电池正负极,改变输入电压,可以看到亮斑向偏移.。

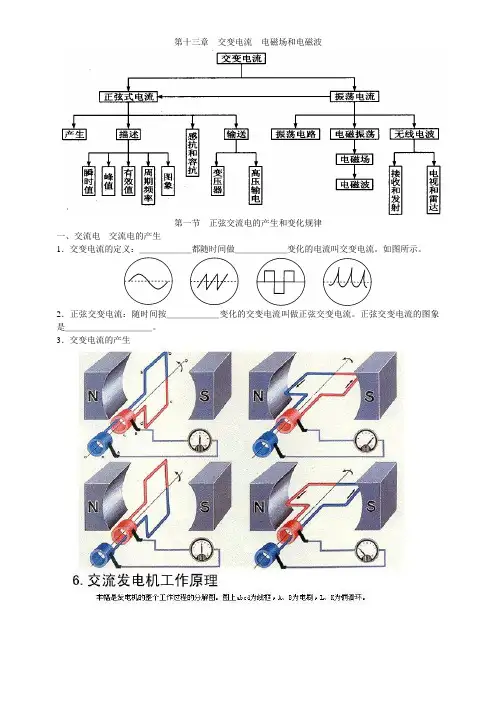

第十三章交变电流电磁场和电磁波第一节正弦交流电的产生和变化规律一、交流电交流电的产生1.交变电流的定义:______都随时间做______变化的电流叫交变电流。
如图所示。
2.正弦交变电流:随时间按______变化的交变电流叫做正弦交变电流。
正弦交变电流的图象是__________。
3.交变电流的产生(1)将一个平面线圈置于匀强磁场中,并使它绕____________的轴匀速转动时,线圈中产生正弦交变电流。
(2)中性面:与磁场方向_____的平面叫中性面。
中性面的特点:①线圈转到中性面位置时,穿过线圈的磁通量_______,但磁通量的变化率为_____,感应电动势为______。
②线圈转动一周,经过中性面___次,线圈每经过中性面一次,电流的方向改变____次。
二、交流电的变化规律1.交变电流的变化规律方法一:t NBS tt NBS t S NB t N e ωωωφsin cos ⋅=∆∆=∆∆=∆∆= 其最大值为:NBS ω,记为E m ,即:E m =NBS ω所以:e=E m sin ωt可见,线圈在匀强磁场中匀速转动时的电动势最大值E m 与线圈的_____________成正比。
与线圈的形状___关。
交流电的变化规律与线圈的形状以及转轴处于线圈平面内的哪个位置___关。
(填“有”或“无”)。
分析线圈在磁场中转动时,通过线圈的磁通量的变化情况,有:t t BS S B m ωωθcos cos cos Φ==⋅=Φ 磁通量按余弦变化,磁通量的变化率即t ∆∆Φ按正弦变化。
也就是数学上求导一次。
感应电动势(或电流)与磁通量的图象关系如图2所示。
(1)当线圈在中性面00=θ,即垂直于磁感线时:(a)线圈各边都不切割磁感线,即感应电动势、感应电流等于零。
(b)通过线圈的磁通量最大,但磁通量的变化率t ∆∆Φ/为零。
(2)当线圈跟中性面垂直090=θ,即平行于磁感线时:(a)感应电动势、感应电流最大;(b)磁通量为零,但磁通量的变化率t ∆∆Φ/最大。

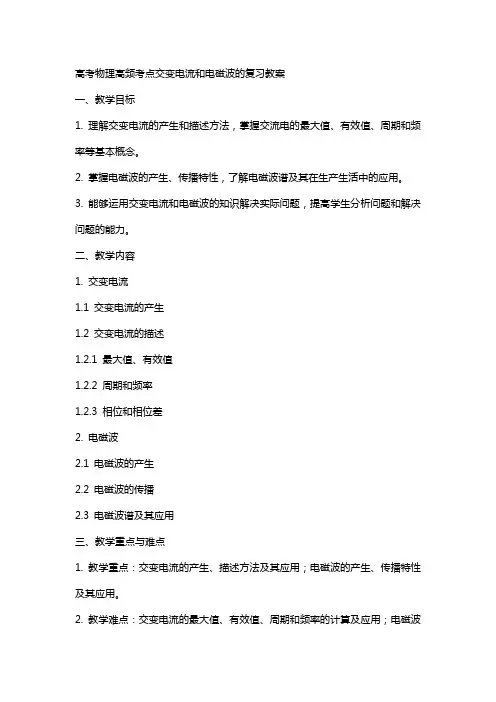

高考物理高频考点交变电流和电磁波的复习教案一、教学目标1. 理解交变电流的产生和描述方法,掌握交流电的最大值、有效值、周期和频率等基本概念。
2. 掌握电磁波的产生、传播特性,了解电磁波谱及其在生产生活中的应用。
3. 能够运用交变电流和电磁波的知识解决实际问题,提高学生分析问题和解决问题的能力。
二、教学内容1. 交变电流1.1 交变电流的产生1.2 交变电流的描述1.2.1 最大值、有效值1.2.2 周期和频率1.2.3 相位和相位差2. 电磁波2.1 电磁波的产生2.2 电磁波的传播2.3 电磁波谱及其应用三、教学重点与难点1. 教学重点:交变电流的产生、描述方法及其应用;电磁波的产生、传播特性及其应用。
2. 教学难点:交变电流的最大值、有效值、周期和频率的计算及应用;电磁波谱的理解和应用。
四、教学方法与手段1. 采用问题驱动的教学方法,引导学生通过分析实际问题,深入理解交变电流和电磁波的产生、特性和应用。
2. 利用多媒体课件、实验演示等手段,形象生动地展示交变电流和电磁波的相关现象,提高学生的学习兴趣和理解能力。
五、教学安排1课时:交变电流的产生和描述方法1课时:交变电流的最大值、有效值、周期和频率的计算及应用1课时:电磁波的产生和传播特性1课时:电磁波谱及其应用1课时:实际问题分析与讨论教案仅供参考,具体实施时请结合学生实际情况和教学环境进行调整。
六、教学过程6.1 导入新课通过展示生活中的交流电应用实例,如交流电灯、电动机等,引发学生对交变电流的兴趣,进而引出本节课的主题。
6.2 交变电流的产生和描述方法6.2.1 交变电流的产生:介绍发电机的原理,讲解交变电流的产生过程。
6.2.2 交变电流的描述:介绍最大值、有效值、周期和频率等基本概念,讲解它们的含义和计算方法。
6.3 交变电流的最大值、有效值、周期和频率的计算及应用6.3.1 最大值、有效值:通过实验演示和计算公式,讲解最大值和有效值的关系,以及如何计算交流电的最大值和有效值。

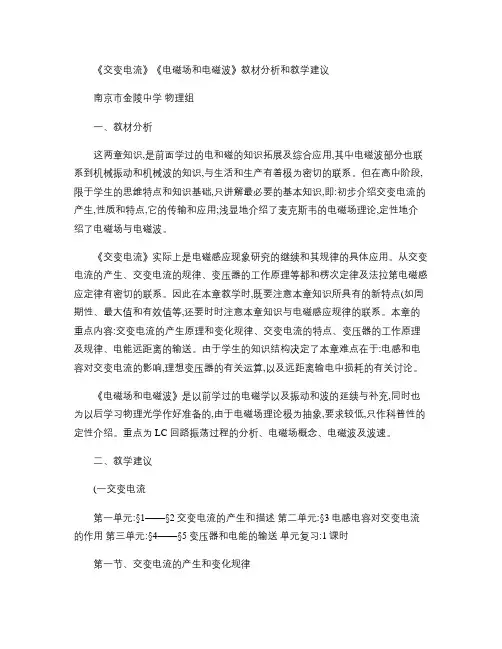

《交变电流》《电磁场和电磁波》教材分析和教学建议南京市金陵中学物理组一、教材分析这两章知识,是前面学过的电和磁的知识拓展及综合应用,其中电磁波部分也联系到机械振动和机械波的知识,与生活和生产有着极为密切的联系。
但在高中阶段,限于学生的思维特点和知识基础,只讲解最必要的基本知识,即:初步介绍交变电流的产生,性质和特点,它的传输和应用;浅显地介绍了麦克斯韦的电磁场理论,定性地介绍了电磁场与电磁波。
《交变电流》实际上是电磁感应现象研究的继续和其规律的具体应用。
从交变电流的产生、交变电流的规律、变压器的工作原理等都和楞次定律及法拉第电磁感应定律有密切的联系。
因此在本章教学时,既要注意本章知识所具有的新特点(如周期性、最大值和有效值等,还要时时注意本章知识与电磁感应规律的联系。
本章的重点内容:交变电流的产生原理和变化规律、交变电流的特点、变压器的工作原理及规律、电能远距离的输送。
由于学生的知识结构决定了本章难点在于:电感和电容对交变电流的影响,理想变压器的有关运算,以及远距离输电中损耗的有关讨论。
《电磁场和电磁波》是以前学过的电磁学以及振动和波的延续与补充,同时也为以后学习物理光学作好准备的,由于电磁场理论极为抽象,要求较低,只作科普性的定性介绍。
重点为LC 回路振荡过程的分析、电磁场概念、电磁波及波速。
二、教学建议(一交变电流第一单元:§1——§2交变电流的产生和描述第二单元:§3电感电容对交变电流的作用第三单元:§4——§5变压器和电能的输送单元复习:1课时第一节、交变电流的产生和变化规律基本内容:交变电流的产生原理、变化规律、图象教学建议:(1对于交变电流的产生,教材由感性到理性,由定性到定量,逐步深入的讲述,有利于难点的分散。
对于交变电流的产生,尽可能用模型配合讲解,引导学生运用电磁感应中所学的知识来分析线圈转动一周的过程中电动势和电流方向的变化的理解,加深对t∆∆Φ=ε的理解。
交变电流电磁场和电磁波、正弦交变电流1. 正弦交变电流的产生当闭合线圈由中性面位置(图中 0102位置)开始在匀强磁场中 匀速转动时,线圈中产生的感应电动势随时间而变的函数是正弦函 数:e=E m sin ®t ,其中E m =nBS ®。
这就是正弦交变电流。
2. 交变电流的有效值交变电流的有效值是根据电流的热效应规定的:让交流和直流通过相同阻值的电 阻,如果它们在相同的时间内产生的热量相等,就把这一直流的数值叫做这一交流的有 效值。
⑴只有正弦交变电流的有效值才一定是最大值的 42 /2倍。
⑵通常所说的交变电流的电流、电压;交流电表的读数;交流电器的额定电压、额 定电流;保险丝的熔断电流等都指有效值。
(电容器的耐压值是交流的最大值。
)3•正弦交变电流的最大值、有效值、瞬时值和平均值正弦交变电流的电动势、电压和电流都有最大值、有效值、瞬时值和平均值的区别。
以电动势为例:最大值用 E m 表示,有效值用E 表示,瞬时值用e 表示,平均值用E 表示。
它们的关系为:E=E m / . 2,e=E m Sin ® t 。
平均值不常用,必要时要用法拉第电磁感应定律直接求:E n —。
特别要注意,有效值和平均值是不同的两个物理量,千万不t可混淆。
生活中用的市电电压为220V ,其最大值为220 2 V=311V (有时写为310V ),频率 为50H z ,所以其电压即时值的表达式为 u=311sin314tV 。
例1.交流发电机的转子由 B // S 的位置开始匀速转动,与它并联的电压表的示数为14.1V ,那么当线圈转过30°时交流电压的瞬时值为 ______ V 。
例2.通过某电阻的周期性交变电流的图象如右。
求该交流电的有效值 例3.交流发电机转子有n 匝线圈,每匝线圈所围面积为 S,匀强磁场 的磁感应强度为B ,匀速转动的角速度为3,线圈内电阻为r ,外电路 电阻为R 。

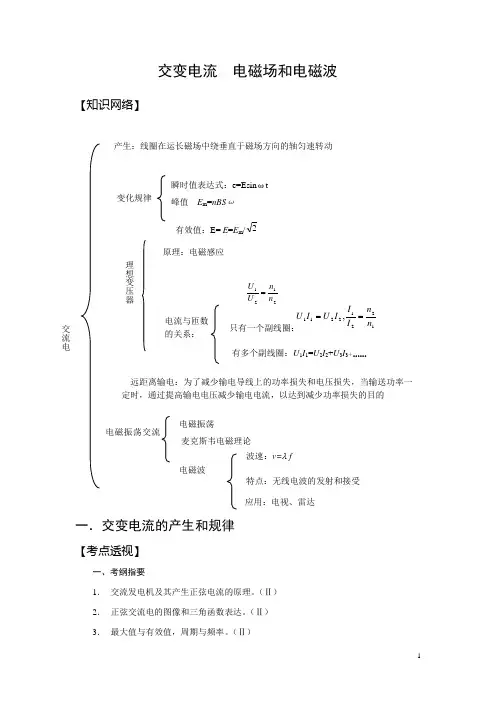

交变电流 电磁场和电磁波【知识网络】 产生:线圈在运长磁场中绕垂直于磁场方向的轴匀速转动一.交变电流的产生和规律【考点透视】一、考纲指要1. 交流发电机及其产生正弦电流的原理。
(Ⅱ) 2. 正弦交流电的图像和三角函数表达。
(Ⅱ) 3. 最大值与有效值,周期与频率。
(Ⅱ)交流电变化规律瞬时值表达式:e=Esin ωt 峰值 E m =nBS ω 有效值:E= E =E m /2 原理:电磁感应远距离输电:为了减少输电导线上的功率损失和电压损失,当输送功率一定时,通过提高输电电压减少输电电流,以达到减少功率损失的目的电压与匝数的关系:2121n n U U = 电流与匝数的关系:只有一个副线圈:12212211,n n I I I U I U ==有多个副线圈:U 1I 1=U 2I 2+U 3I 3+。
电磁振荡交流电磁振荡电磁波麦克斯韦电磁理论波速:v=λ f特点:无线电波的发射和接受 理想变压器应用:电视、雷达4. 电容、电感、电阻对交变电流的影响。
(I ) 二、命题落点1.理解交流电的产生。
如例1。
2.交流电的图像,最大值、有效值综合应用。
如例2。
3.交流电平均值、有效值的区别。
如例3【典例精析】例1:交流发电机的转子由B ∥S 的位置开始匀速转动,与它并联的电压表的示数为14.1V ,那么当线圈转过30°时交流电压的瞬时值为__V 。
解析:电压表的示数为交流电压的有效值,由此可知最大值为U m =2U =20V 。
而转过30°时刻的瞬时值为u =U m cos30°=17.3V 。
例2:通过某电阻的周期性交变电流的图象如右。
求该交流电的有效值I 。
解析:该交流周期为T =0.3s ,前t 1=0.2s 为恒定电流I 1=3A ,后t 2=0.1s 为恒定电流I 2= -6A ,因此这一个周期内电流做的功可以求出来,根据有效值的定义,设有效值为I ,根据定义有:I 2RT =I 12Rt 1+ I 22Rt 2 带入数据计算得:I =32A例3:交流发电机转子有n 匝线圈,每匝线圈所围面积为S ,匀强磁场的磁感应强度为B ,匀速转动的角速度为ω,线圈内电阻为r ,外电路电阻为R 。

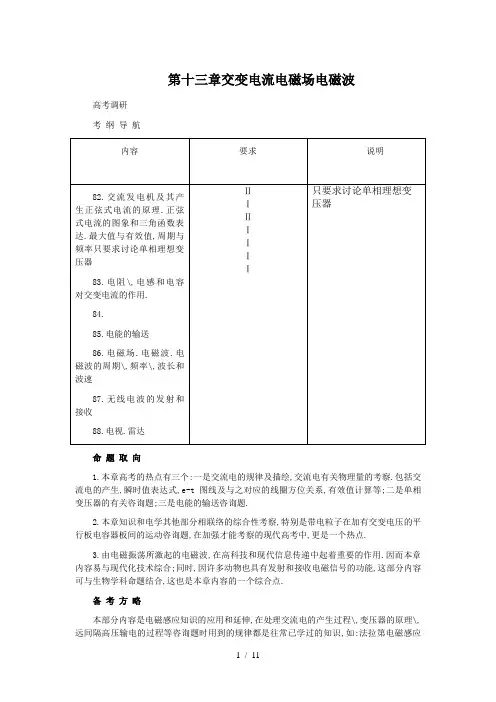

第十三章交变电流电磁场电磁波高考调研考纲导航命题取向1.本章高考的热点有三个:一是交流电的规律及描绘,交流电有关物理量的考察.包括交流电的产生,瞬时值表达式,e-t图线及与之对应的线圈方位关系,有效值计算等;二是单相变压器的有关咨询题;三是电能的输送咨询题.2.本章知识和电学其他部分相联络的综合性考察,特别是带电粒子在加有交变电压的平行板电容器板间的运动咨询题,在加强才能考察的现代高考中,更是一个热点.3.由电磁振荡所激起的电磁波,在高科技和现代信息传递中起着重要的作用.因而本章内容易与现代化技术综合;同时,因许多动物也具有发射和接收电磁信号的功能,这部分内容可与生物学科命题结合,这也是本章内容的一个综合点.备考方略本部分内容是电磁感应知识的应用和延伸,在处理交流电的产生过程\,变压器的原理\,远间隔高压输电的过程等咨询题时用到的规律都是往常已学过的知识,如:法拉第电磁感应定律\,楞次定律\,闭合电路的欧姆定律\,焦耳定律等等.因而本部分知识是众多物理规律的综合运用.1.复习交变电流知识时,要留意区分瞬时值\,有效值\,最大值\,平均值.瞬时值随时间做周期性变化,表达式为e=nBSωsinωt;有效值是利用电流的热效应定义的,计算电功率\,交流电表示数和用电器所标数值均为有效值;最大值是用Em=nBSω来计算.在正弦交流电中,最大值是有效值的2倍;平均值只能用来计算交流电在一段时间内通过导体截面的电量:为该回路的电阻.2.对理想变压器咨询题应从电磁感应的本质\,电压比\,功率的关系,掌握输送电能过程中电能损失的计算方法和提高输电效率的方法.3.交变电流知识和力学知识的综合应用.(1)由于交变电流的大小和方向\,交变电压的大小和正负都随时间周期性变化,这就引起磁场\,电场的强弱和方向周期性变化.因而,在研究带电粒子在电磁场中受力时,一定要细心地进展动态受力分析.(2)分析有关咨询题时还应留意因交变电流的周期性变化而引起的分析结果出现多解的情况.第一课时交变电流的产生和描绘第一关:根底关展望高考基础知识一、交变电流知识讲解大小和方向都随时间做周期性变化的电流叫做交变电流.如图(a)(b)(c)(d)所示都属于交变电流.其中按正弦规律变化的交变电流叫正弦交流电,如图(a)所示.说明:方向不随时间变化的电流称为直流.二、正弦式交变电流的产生及变化规律知识讲解(1)产生:在匀强磁场中,绕垂直于磁场方向的轴匀速转动的线圈里产生的是正弦式交变电流.(2)规律:①中性面特点:穿过线圈的磁通量最大,但磁通量的变化率为零,感应电动势为零.线圈通过中性面时,内部的电流方向要发生改变.②函数方式:N匝面积为S的线圈以角速度ω转动,从中性面开场计时,则e=E max sinωmax 表示峰值NBSω,则e=E max sinωt.电流假设线圈从磁感线与线圈平面平行的位置开场计时,上面表达式变为:e=NBSωcosωt,i=I max cosωt.活学活用1.如下图,有一闭合的正方形线圈,匝数N=100匝,边长为10 cm,线圈总电阻为10 Ω.线圈绕OO′轴在B=0.°时,感应电动势的值是多少?解析:由题意,先求出角速度ωf=1500 r/min=25 Hz,ω=2πf=50π rad/s感应电动势的最大值为E m=NBωS=100×0.5×50π×0.01 V=78.5 V由题图能够看出,线圈是从中性面开场计时的,产生交变电动势的瞬时值表达式应为e=E m sinωt.因而转过30°角时的电动势为e=E m sin30°=78.5× V=39.3 V.答案:39.3 V三、描绘交变电流的物理量知识讲解1.瞬时值:交变电流某一时刻的值.2.峰值:即最大的瞬时值.3.有效值:跟交变电流的热效应等效的恒定电流值叫做交变电流的有效值.对正弦式交流电,其有效值和峰值间关系为:说明:各种交流电电器设备上所标的,交流电表所测量的,均为有效值.(4) 周期和频率:交变电流完成一次周期性变化所用的时间叫周期;1s内完成周期性变化的次数叫频率,它们和角速度间的关系为 (5) 平均值:交流电图象中波形与t轴所围面积与时间的比值叫交流电平均值.在计算通过导体电荷量时,只能用交流电平均值.活学活用2.交变电流电压表达式为u=20sin314t V,求这个交变电压的最大值U m、有效值U、周期T、频率f.画出交变电流的u-t图象.解析:据题意,交变电流电压最大值U m=20 V,有效值,周期画出交变电流的电压随时间变化图象如下图.答案:20 V; V;0.02 s;50 Hz图见解析第二关:技法关解读高考解题技法一、关于交流电的四值咨询题技法讲解1.求交变电流的有效值(1)重点理解交流电有效值的含义.依照电流的热效应,即交流和直流通过同样的电阻,在一样时间内产生的热量相等,这不断流电流的数值为交流电流的有效值,即可求得有效值.(2)对正弦交流电可直截了当利用求解.对非正弦交变电流,求有效值一定要紧扣定义.抓住三个一样:相同的时间内,通过一样的电阻,产生一样的热量,利用焦耳定律列式求解.2.如何区别应用交变电流的四值(1)最大值感应电动势的最大值E m=nBSω,它仅由线圈匝数、磁感应强度、角速度、线圈面积决定,和轴的位置及线圈的形状无关,非常多试题在线圈的形状和转轴的位置上设置干扰要素,做题时应留意.讨论电容器耐压咨询题时应依照交流电的最大值.(2)有效值在研究交变电流做功、电功率以及产生热量时,只能用有效值.另外,各种交流电表指示的电压、电流和交流电器上标注的额定电流、额定电压,指的都是有效值.与热效应有关的计算,如保险丝的熔断电流等都必须用有效值.(3)平均值交变电流随时间变化的图像中图线与时间轴所围成的面积与时间的比值叫平均值,常用公式有等.在研究交变电流通过导体截面电荷量时,只能用平均值.(4)瞬时值交流电瞬时值表达式有两种,假设从中性面开场计时其表达式为i=I m sinωt;假设从线圈平面和磁场方向平行时开场计时其表达式为i=I m cosωt.在研究某一时刻线圈遭到的电磁力时,只能用瞬时值.典例剖析例1如下图,边长为L的正方形线框abcd的匝数为n,ad边的中点和bc边的中点连线OO′′连线为轴,以角速度ω匀速转动,求:(1)闭合电路中电流瞬时值表达式.(2)线框从图示位置时转过90°的过程中电阻R上产生的热量、通过R的电荷量和电阻R上的最大电压分别为多少?解析:(1)线框转动时,只有一条边切割磁感线,且ab边和cd边的转动线速度大小相等,当线框平行于磁场时,产生的感应电动势最大,为:由闭合电路欧姆定律得流过R的电流最大值为当以图示时刻(线框垂直于磁场)为计时起点时,流过R的电流表达式为:(2)在线框由图示位置匀速转动90°的过程中,流过R的电流由0变化到最大值,故能够用有效值计算电阻R产生的热量°过程中的平均电动势为:流过R的平均电流因而流过R的电荷量由部分电路欧姆定律可得电阻R上的最大电压答案:(二、电感和电容对交变电流的妨碍技法讲解1.电感对恒定电流没妨碍,对变化的电流有阻碍其变化的作用,对交变电流也有阻碍作用.电感对交变电流阻碍作用的大小,用感抗来表示,感抗与线圈自感系数和交变电流的频率都有关系,线圈自感系数越大、交变电流的频率越高,感抗也越大.2.电容接在交流电路中,由于电容器交替进展充电和放电,使电路中有了电流,说明交流电能通过电容,电容虽能通过交变电流,但对交变电流也有阻碍作用,其大小用容抗来表示.容抗与电容器的电容和交变电流的频率都有关系,电容量越大、交变电流的频率越高,容抗越小.典例剖析例2如下图,三个灯泡是一样的,而且耐压足够,电源内阻忽略.当单刀双掷开关S接A时,三个灯亮度一样,那S接B时()A.三个灯亮度一样B.甲灯最亮,丙灯不亮C.甲灯和乙灯亮度一样,丙灯不亮D.只有丙灯不亮,乙灯最亮解析:开关S接A时,甲、乙、丙三个支路均有交流电通过.开关S接B时,电路处于直流工作状态,电容C“隔直、通交”;电感L“阻交、通直”丙=0,I甲不变,I乙增大;又由于灯泡亮度与热功率(P=I2R)成正比.因而只有丙灯不亮,乙灯最亮,应选D.答案:D第三关:训练关笑对高考随堂训练1.一矩形线圈abcd在匀强磁场中绕垂直于磁感线的轴匀速转动,线圈所围面积的磁通量Φ随时间t变化的规律,如下图,以下阐述正确的选项()A.t1时刻线圈中感应电动势最大B.t2时刻导线ad的速度方向跟磁感线垂直C.t3时刻线圈平面与中性面重合D.t4、t5时刻线圈中感应电流方向一样解析:t1、t3、t5时刻线圈平面与中性面重合;0、t2、t4时刻线圈平面与磁感线平行.答案:BC2.一个边长为6 cm的正方形金属线框置于匀强磁场中,线框平面与磁场垂直,电阻为0.36 Ω.磁感应强度B随时间t的变化关系如下图,则线框中感应电流的有效值为()答案:B3.如下图,把电阻、电感器、电容器并联接到某一交流电源上,三个电流表的示数一样,假设保持电源电压不变,而将频率加大,则三个电流表的示数I1、I2、I3的大小关系是()1=I2=I31>I2>I32>I1>I33>I1>I2解析:原来三个电流表的示数一样,说明三个支路中电阻、感抗、容抗相等,当交变电流的频率加大时,电阻值不变,感抗增大,容抗减小,因而I1不变,I2变小,I3变大,即有I3>I1>I2.答案:D1、R2与交流电源按照右图方式连接,R1=10 Ω.R2=20 Ω合上开关S后,通过电阻R21的电流有效值是1.2 A1两端的电压有效值是6 V2的电流最大值是1.2 A2两端的电压最大值是6 V解析:通过R2的电流最大值为A,则有效值为0.6 A,由于R1与R2串联,因而通过R1的电流有效值也是0.6 A,选项AC错;R1两端电压有效值为U1=IR1=6 V,选项B对;R2两端电压最大值为U2m=I m R2×20 V=12V,选项D错.答案:B点评:能够从交变电流图像中找出交变电流的最大值,明白有效值与最大值的关系以及电路特点是解答该题的关键.5.正弦交变电压u=50sin325 V时,才开场发光,则此氖管在一周期内发光时间是多少?在5 min内发光次数是多少?25 V~50 V之间时,氖管方能发光.为此,画出交流电压的正弦图象,有利于构建思路.如图为此交流电压的正弦图象,此交流电周期为:设在第一周期内电压的绝对值为25 V的时刻为t,则有|50 sin(314t)|=25.即:sin(314t)=±/2,解得:对照上图知,在一周期内氖管发光时间,即电压绝对值大于25V的时间为t′=(t2-t1)+(t4-t3)=因交变电压在一周期内两次到达最大值,即两次超过25V,故氖管在一周期内发光两次,5 min内的发光次数为:N=2t/T=(2×5×60/0.02)次=30000次.答案: 30000次课时作业四十一交变电流的产生和描绘1.小型交流发电机中,矩形金属线圈在匀强磁场中匀速转动,产生的感应电动势与时间呈正弦函数关系,如下图,此线圈与一个R=10 Ω的电阻构成闭合电路,不计电路的其他电阻,以下说法正确的选项()A.交变电流的周期为0.125 sB.交变电流的频率为8 HzC.交变电流的有效值为 AD.交变电流的的最大值为4 A解析:从图象中知T=0.25 s,则f=1/T=4 Hz,因而AB均错误,交流电的有效值m==10 A,则D错误.答案:C2.图1、图2分别表示两种电压的波形,其中图1所示的电压按正弦规律变化.以下说法正确的选项()A.图1表示交流电,图2表示直流电B.两种电压的有效值相等C.图1所示电压的瞬时值表达式为u=311sin100πt VD.图1所示电压经匝数比为101的变压器变压后,频率变为原来的解析:因大小和方向均随时间做周期性变化的电流为交流电,故图2电压表示的也为交流电.A错误;由图象知,一样时间U1>U2,故B错误;由图1知,该交流电压是正弦交流电压,U m=311 V,T=2×10-2 s,则瞬时值u=U m sin V=311sin100πt V,故C正确;因变压器变压后输入电压与输出电压的频率一样,故D错误.答案:C2.如图a所示,一矩形线圈abcd放置在匀强磁场中,并绕过ab、cd中点的轴OO′以角速度ωθ=45°时(如图b)为计时起点,并规定当电流自a流向b时电流方向为正.则以下四幅图中正确的选项()解析:t=0时线圈中感应电流方向为c→b→a→时,线圈平面与磁场垂直,线圈中瞬时电流为零,因而D正确,A、B、C错误.答案:D4.正弦交流电源与电阻R1、R2、交流电压表按图甲所示的方式连接,R1=20Ω,R2=10Ω,交流电压表的示数是20V.图乙是交变电源输出电压u随时间t变化的图象,则()A.通过R1的电流i1随时间t变化的规律是i1=2cos10πt(A)B.通过R1的电流i1随时间t变化的规律是i1=2cos100πt(A)C.R2两端的电压u2随时间t变化的规律是u2=20cos10πt(V)D.R2两端的电压u2随时间t变化的规律是u2=20cos100πt(V)解析:由乙图可知,交流电的周期T=0.2s,角速度ω=10π,由u=U m cosωt,则u2=U m cos 10πt=20cos10πt,因而CD选项均错;通过R1的电流i1=得A选项正确,B选项错误.答案:A5.家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的,由截去部分的多少来调理电压,从而实现灯光的可调,比过去用变压器调压方便且体积较小,某电子调光灯经调整后的电压波形如下图,假设用多用电表测灯泡两端的电压,多用电表示数为()解析:多用电表测得的电压值为有效值,依照电流的热效应,C正确.答案:C6.某同学在研究电容、电感对恒定电流与交变电流的妨碍时,采纳了如下图的电路,其中L1、L2是两个完全一样的灯泡,已经明白把开关置于3、4时,电路与交流电源接通,稳定后的两个灯泡发光亮度一样,则该同学在如下操作过程中能观察到的实验现象是()A.当开关置于1、2时,稳定后L1、L2两个灯泡均发光且亮度一样B.当开关置于1、2时,稳定后L1、L2两个灯泡均发光,且L1比L2亮C.当开关置于3、4时,稳定后,假设只增加交变电流的频率,则L1变暗,L2变亮D.在开关置于3、4的瞬间,L2立即发光,而L1亮度渐渐增大解析:当开关置于1、2时,稳定后因电容器隔直流,故电路断开L2不发光,A、B错误;在开关置于3、4的瞬间,电容器通交流,L2立即发光,由于电感的自感作用,L1亮度渐渐增大,D正确.当开关置于3、4稳定后,增加交变电流频率,容抗减小,感抗增大,L1变暗,L2变亮,C正确.答案:CD7.如图甲所示,A、B为一样的环形线圈,它们共轴且相距非常近,A线圈中通有图乙所示的交变电流,则()A.在t1时刻,A、B的互相作用力为零B.在t1到t2时间内,A、B互相吸引C.在t2到t3时间内,A、B互相排挤D.在t2时刻,A、B的互相作用力最大解析:A中通以交变电流,产生交变磁场,使B的磁通量发生变化,据楞次定律的推行含义,t1时刻磁通量变化率为零,无作用力,A对;t1到t2时间内,表现为引力,B对;t2到t3时间内表现为斥力,C对;t2时刻因A中电流为零,因而作用力为零,D错.答案:ABC8.如下图,矩形线圈abcd在匀强磁场中能够分别绕垂直于磁场方向的轴P1和P2以一样的角速度匀速转动,当线圈平面转到与磁场方向平行时()A.线圈绕P1转动时的电流等于绕P2转动时的电流B.线圈绕P1转动时的电动势小于绕P2转动时的电动势C.线圈绕P1和P2转动时电流的方向一样,都是a→b→c→dD.线圈绕P1转动时dc边遭到的安培力大于绕P2转动时dc边遭到的安培力解析:产生正弦交流电的条件是轴和磁感线垂直,与轴的位置和线框形状无关,转到图示位置时产生的电动势E具有最大值E m=nBSω由欧姆定律I=E/R总→d→c→b,故C错.两种情况下cd边受的安培力均为F=BL cd I,故D错.答案:A9.一个面积为S的矩形线圈在匀强磁场中以其一条边为轴做匀速转动,磁场方向与转轴垂直,线圈中感应电动势e与时间t的关系图象如下图,感应电动势的最大值和周期可在图中读出,则磁感应强度B=_____.在t=时刻,线圈平面与磁感强度的夹角_______.解析:线圈在t=0时刻感应电动势达最大值Em,这时线圈平面与磁感应强度B的夹角θ=0,由又t=0,θ=0,则当10.如下图, N=50匝的矩形线圈abcd,边长ab=20 cm,ad=25 cm,放在磁感强度B=0.4T的匀强磁场中,外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=3000 r/min 的转速匀速转动,线圈电阻r=1 Ω,外电路电阻R=9 Ω,t=0,线圈平面与磁感线平行,ab 边正好转出纸外、cd边转入纸里.(1)在图中标出t=0时感应电流的方向;(2)写出线圈感应电动势的瞬时表达式;(3)线圈转一圈外力做功多大?解析:(1)线圈感应电流方向为adcb(2)线圈的角速度ω=2πn=2×π×3000÷60 rad/s=100π rad/s.设ab边在t=0时刻速度为vab,图示位置的感应电动势最大,其大小为Em=2 NB·v ab= =50××××100π V=314 V,电动势的表达式为e=314cos100πt V(3)电动势的有效值线圈匀速转动的周期T=60 s/n=0.02 s.线圈匀速转动一圈,外力做功大小等于电功的大小,即答案:(1)如下图(2)e=314cos100πt V(3)98.6 J11.如图甲所示,一固定的矩形导体线圈水平放置,线圈的两端接一只小灯泡,在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场.已经明白线圈的匝数n=100匝,电阻r=1.0 Ω,所围成矩形的面积S=0.040 m2,小灯泡的电阻R=9.0 Ω,磁场的磁感应强度随时间按如图乙所示的规律变化,线圈中产生的感应电动势瞬时值的表达式为tV,其中Bm为磁感应强度的最大值,T为磁场变化的周期.忽略灯丝电阻随温度的变化,求:(1)线圈中产生感应电动势的最大值;(2)小灯泡耗费的电功率;(3)在磁感应强度变化的0~的时间内,通过小灯泡的电荷量.×10-2 s因而线圈中感应电动势的最大值为(2)依照欧姆定律,电路中电流的最大值为通过小灯泡电流的有效值为小灯泡耗费的电功率为P=I2R=2.88 W.(3)在磁感应强度变化的0~内,线圈中感应电动势的平均值通过灯泡的平均电流通过灯泡的电荷量×10-3 C11 / 11。

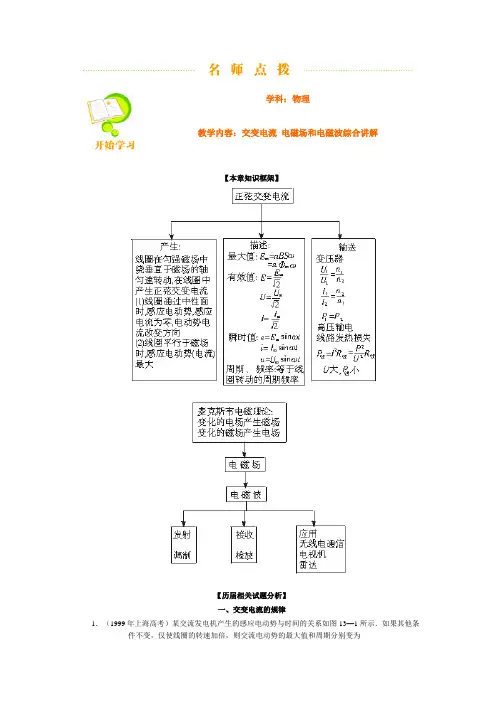

学科:物理教学内容:交变电流 电磁场和电磁波综合讲解【本章知识框架】【历届相关试题分析】1.(1999年上海高考)某交流发电机产生的感应电动势与时间的关系如图13—1所示.如果其他条eA .400 V ,0.02 sB .200 V ,0.02 sC .400 V ,0.08 sD .200 V ,0.08 s【解析】 从图中看出,该交变电流的最大值和周期分别是:Em =100 V ,T =0.04 s ,而最大值Em =NBSω,周期T =ωπ2,当线圈转速加倍时,ω′=2ω,故Em ′=2Em =200 V ,T ′=2T=0.02 s ,故B【答案】 B2.(2000年全国高考)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动.线圈匝数n =100.穿过每匝线圈的磁通量Φ随时间按正弦规律变化,如图13—2所示.发电机内阻r =5.0 Ω,外电路电阻R =95 Ω.已知感应电动势的最大值E m =UωΦm ,其中Φm 为穿过每匝线圈磁通量的最大值.求串联在外电路中的交流电流表图13—2【解析】 从Φ~t 图线看出Φm =1.0×10-2Wb ,T =3.14×10-2 s .已知感应电动势的最大值Em =UωΦm ,又ω=Tπ2,故电路中电流最大值I m =rR E m+=2 A ,交流电流表的示数是交流电的有效值,即I =2mI =1.4 A【答案】 1.4 A二、变压器3.(1998年全国高考)一理想变压器,原线圈匝数n 1=1100,接在电压220 V 的交流电源上,当它们对11只并联的“36 V60 W”灯泡供电时,灯泡正常发光,由此可知该变压器副线圈的匝数n 2=______,通过原线圈的电流I 1=______ A【解析】 灯泡正常发光说明U2=36 V ,所以由1212n n U U =n 2=22036112=n U U ×1100=180由P 1=U 1I 1=P 2所以I 1=220116012⨯=U P A =3 A【答案】 180 34.(1999年全国高考)如图13—3是4种亮度可调的台灯的电路示意图,它们所用的白炽灯泡相同,且都是“220 V40 W”.当灯泡消耗的功率都调至20 W 时,哪种台灯消耗的功率最小图13—3【解析】 由A 、B 、C 、D 四选项分析可知:C中理想变压器功率损耗为零,电源输出的总功率(台灯消耗功率)只有灯泡的功率20 W,而其他选项中,不论滑动变阻器是分压接法还是限流接法,滑动变阻器上总有功率损耗,台灯的消耗功率都大于20 W,故C 项正确.【答案】 C5.(2001年全国高考)一个理想变压器,原线圈和副线圈的匝数分别为U 1和n 2,正常工作时输入和输出的电压、电流、功率分别为U 1和U 2、I 1和I 2、P 1和P 2.已知n 1>U 2 A .U1>U 2,P 1<P 2B .P 1=P 2,I 1<I 2C .I1<I 2,U 1>U 2D .P 1>P 2,I 1>I 2【解析】 因变压器为理想变压器,故有2121n n U U =,P 1=P 2,由题意知:n 1>n 2,则U 1>U 2,又因I1U 1=I 2U 2,所以I 1<I 2,故BC【答案】 BC6.(2002年广东、广西、河南高考)远距离输电线路的示意图如下图13—4所示,若发电机的输出电压不变,则下列叙述中正确的是图13—4ABCD.升压变压器的输出电压等于降压变【答案】 C7.(2002年上海高考)按照有关规定,工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过0.50 W/m2.若某一小型无线通讯装置的电磁辐射功率是1 W,那么在距离该通讯装置_______ m以外是符合规定的安全区域(已知球面面积为S=4πR2【答案】0.40【达标检测】1.线圈在匀强磁场中转动产生的交流电动势e=102sin20πt V,则下列①t=0②t=0③t=0④t=0.4 s时,e有最大值102VA.①②B C.③④D【解析】若从中性面开始计时,交流电动势瞬时表达式:e=E m sinωt,该瞬时虽然穿过线圈的磁通量最大,但线圈两边的运动方向恰和磁场方向平行,不切割磁感线,电动势为零,当t=0.4 s时,e=0【答案】A2.一闭合矩形线圈abc d绕固定轴OO′匀速转动,OO′位于线圈平面内垂直于匀强磁场的磁感线,如图13—5(甲)所示,通过线圈内的磁通量Φ图13—5A .t1、t 3B .t2、t 4 C .t1、t 3 D .t2、t 4【答案】 C3.如图13—6所示,理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2;输电线的等效电阻为R ,开始时,电键K 断开,当KA .副线圈两端M 、NB .副线圈输电线等效电阻RC .通过灯泡L1D【解析】 当输入电压U 1与变压比21n n 确定时,由2121n n U U 可知,输出电压U 2确定(此时不考虑线圈电阻),因此A 错误.闭合电键K 时,L 2与L 1并联,副线圈回路中总电阻减小,总电流增大,故R 上电压降增大,B 错.此时L 1两端电压减小,因此通过灯L 1的电流减小,C 正确.由于此时P 出=I 2U 2,U 2不变,I 2变大,P 出变大,而输入功率始终等于输出功率,因此P 入=I 1U 1,I 1U 1变大,而U 1不变,因此原线圈中电流I1变大,D【答案】 C4.某农村水力发电站的发电机的输出电压稳定,它发出的电先通过电站附近的升压变压器升压,然后用输电线路把电能输送到远处村寨附近的降压变压器.经降低电压后,再用线路接到各用户,设两变压AB CD【解析】 发电机的输出电压稳定,即升压变压器原线圈中电压一定,所以副线圈中电压不变,故A 错.因用电总功率增加,所以输电线中电流变大,输电线路的电压损失变大,故降压变压器原线圈中的电压变小,所以副线圈中电压也变小,故B 对C 错.用电高峰期,白炽灯不够亮,说明各用户的输电线中电【答案】 B5.如图13—7A .52AB .5 AC .3.52AD .3.5 A【解析】 交流电的有效值意义即等于与之热效应相等的对应直流电值,在一个周期(T =0.02 s )内,此交变电流在电阻RQ =(I 12·R ·2T)+I 22·R ·2T=(42)2×0.01×R +(-32)2×0.01×R =I 2·R ·T所以有效值I =5 A ,选B【答案】 B6.如图13—8所示电路,已知交流电源电压U =152sin100πt V ,将此交流电压加在电阻R 上时,产生的电功率为25 W,则电压表示数为________V ,电流表示数为______A ,电阻值是______Ω【解析】 U V =2mU =15 V ,P =U V I ,R =IU V【答案】 15;1.7;9.07.一面积为S 的单匝矩形线圈在匀强磁场中以一边为轴匀速转动,磁场方向与轴垂直,线圈中的感应电动势如图13—9,感应电动势的最大值和周期可由图中读出,则磁感应强度B =_______.在t =2T时刻,线圈平面与磁场方向的夹角为_________【解析】 E m =BωS =B ·T π2S ,得B =STE m π2由图知t =0时,线圈平面与磁感线平行,t =T /12时,线圈平面与磁场方向的夹角θ=ωt =6122ππ=⨯T T【答案】 E m T /2πS ;π/68.一交流电压随时间变化的图象如图13—10所示.则此交流电的频率是_______Hz ,若将该电压加在10 μF 的电容器上,则电容器的耐压值不应小于_______V ;若将该电压加在一阻值为1 k Ω的纯电阻用电器上,用电器恰能正常工作,为避免意外事故的发生,电路中保险丝的额定电流不能低于_______A图13—10【解析】 由f =02.011=THz =50Hz ,电容器的耐压值不能低于交流电的最大值200 V .用电器正常工作电流I =31012100⨯A =0.14 A ,所以电路中保险丝的额定电流不能低于0.14 A .【答案】 50;200;0.149.建在雅砻江上的二滩水电站于1991年9月动工,1997年11月10日下闸蓄水,1998年开始向西南电网送电,设计装机容量为330×104 kW ,2000年竣工之后,年发电量将达到170亿度,大坝为混凝土双曲拱坝,坝高240 m ,是20世纪亚洲装机容量、库容最大的水利枢纽工程.设想将二滩的电能输送到成都地区,如果使用相同的输电线,从减少输电线上的电能损失来看,在50×104 V 超高压和11×104 V 高压输电方案中应先用_______输电方案,因为该方案的输电线损失为另一种的________%【解析】 P 损=I 2R 线=22UP R 线,故选50×104 V 超高压输电可减少输电线路的电能损失.22225011='='U U P P 损损=0.0484= 4.84%【答案】 50×104 V ;4.8410.如果你用通过同步卫星转发的无线电话与对方通话,则在你讲完话后,至少要等多长时间才能听到对方的回话?(已知地球的质量M =6.0×1024 kg ,地球半径R =6.4×106 m ,万有引力恒量G =6.67×10-11N·m 2/kg 2【解析】 由)()2()(22h R T m h R GMm +=+π所以地球同步卫星离地面高度h =3224πGMT -R =3.59×107 m ,则需要的时间t =c h4=0.48 s .【答案】 0.48 s11.一小型发电站的输出电压为250 V ,输出功率为100 kW ,向远处输电所用导线的总电阻R =8 Ω.为使输电线上的功率损失等于输送功率的5%,用户正好得到220 V 电压,则供电站处所用升压变压器和用户所用降压变压器的匝数比各是多少?【解析】 P 损=5%P =5×103 W,输电线中电流为I ,P 损=I 2R ,I =R P 损=25 A ,输送电压U 2=IP=4000 V ,因为发电站输出电压U 1=250 V ,所以升压变压器n 1/n 2=U 1/U 2=1/16,输电线路上损失电压U 损=IR =200 V ,降压变压器原线圈两端电压U 3=U 2-U 损=3800 V ,所以降压变压器原副线圈匝数比U 3∶U 4=190∶11【答案】 升压变压器匝数比1∶16;降压变压器匝数比190∶1112.如图13—11所示,匀强磁场的磁感应强度B =0.5 T ,边长L =10 cm 的正方形线圈abc d 共100匝,线圈电阻r =1 Ω,线圈绕垂直于磁感线的对称轴OO ′匀速转动,角速度ω=2πrad /s ,外电路电阻R =4 Ω图13—11(1)转动过程中感应电(2)由图示位置(线圈平面与磁感线平行)转过60(3)由图示位置转过60(4(5【解析】 (1)Em =NBSω=3.14 V(2)从图示位置计时转过3π时,瞬时感应电动势e =Em ·cos 3π=1.57 V(3)由图示位置转过60°角产生的平均感应电动势tNE ∆∆Φ==100×ππ2/360sin 01.05.0︒⨯⨯V =2.60 V(4)交流电压表测的是有效值,所以其示数U =2/m r R RE +=1.78 V(5)WF =I 2(R +r )t =N 2B 2S 2rR +ωπ=0.99 J【答案】 (1)3.14 V (2) 1.57 V 3)2.60 V (4)1.78 V (5)0.99 J。

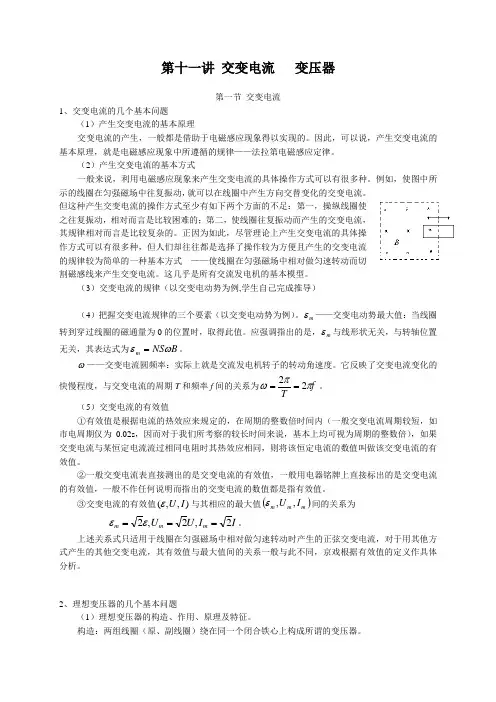

第十一讲 交变电流 变压器第一节 交变电流1、交变电流的几个基本问题 (1)产生交变电流的基本原理交变电流的产生,一般都是借助于电磁感应现象得以实现的。
因此,可以说,产生交变电流的基本原理,就是电磁感应现象中所遵循的规律——法拉第电磁感应定律。
(2)产生交变电流的基本方式一般来说,利用电磁感应现象来产生交变电流的具体操作方式可以有很多种。
例如,使图中所示的线圈在匀强磁场中往复振动,就可以在线圈中产生方向交替变化的交变电流。
但这种产生交变电流的操作方式至少有如下两个方面的不足:第一,操纵线圈使之往复振动,相对而言是比较困难的;第二,使线圈往复振动而产生的交变电流,其规律相对而言是比较复杂的。
正因为如此,尽管理论上产生交变电流的具体操作方式可以有很多种,但人们却往往都是选择了操作较为方便且产生的交变电流的规律较为简单的一种基本方式 ——使线圈在匀强磁场中相对做匀速转动而切割磁感线来产生交变电流。
这几乎是所有交流发电机的基本模型。
(3)交变电流的规律(以交变电动势为例,学生自己完成推导)(4)把握交变电流规律的三个要素(以交变电动势为例)。
m ε——交变电动势最大值:当线圈转到穿过线圈的磁通量为0的位置时,取得此值。
应强调指出的是,m ε与线形状无关,与转轴位置无关,其表达式为B NS m ωε=。
ω——交变电流圆频率:实际上就是交流发电机转子的转动角速度。
它反映了交变电流变化的快慢程度,与交变电流的周期T 和频率f 间的关系为f Tππω22==。
(5)交变电流的有效值①有效值是根据电流的热效应来规定的,在周期的整数倍时间内(一般交变电流周期较短,如市电周期仅为0.02s ,因而对于我们所考察的较长时间来说,基本上均可视为周期的整数倍),如果交变电流与某恒定电流流过相同电阻时其热效应相同,则将该恒定电流的数值叫做该交变电流的有效值。
②一般交变电流表直接测出的是交变电流的有效值,一般用电器铭牌上直接标出的是交变电流的有效值,一般不作任何说明而指出的交变电流的数值都是指有效值。

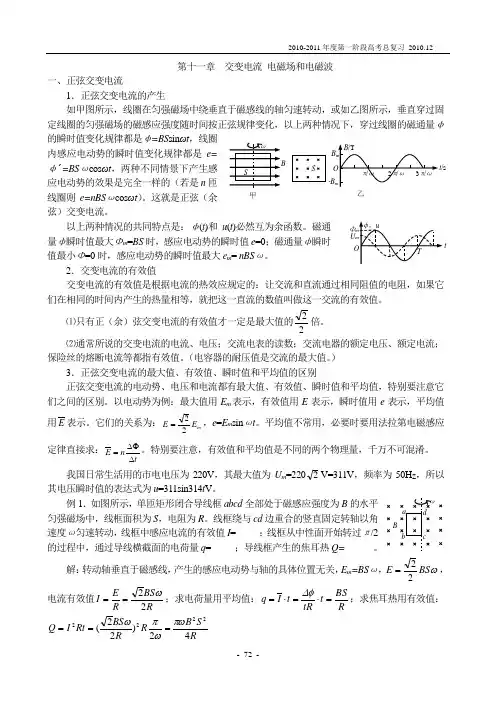

第十一章 交变电流 电磁场和电磁波一、正弦交变电流1.正弦交变电流的产生如甲图所示,线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,或如乙图所示,垂直穿过固定线圈的匀强磁场的磁感应强度随时间按正弦规律变化,以上两种情况下,穿过线圈的磁通量φ的瞬时值变化规律都是φ=BS sin ωt ,线圈内感应电动势的瞬时值变化规律都是e=φ´=BS ωcos ωt ,两种不同情景下产生感应电动势的效果是完全一样的(若是n 匝线圈则e=nBS ωcos ωt )。
这就是正弦(余弦)交变电流。
以上两种情况的共同特点是:φ(t )和u (t )必然互为余函数。
磁通量ф瞬时值最大Φm =BS 时,感应电动势的瞬时值e =0;磁通量ф瞬时值最小Φ=0时,感应电动势的瞬时值最大e m = nBS ω。
2.交变电流的有效值交变电流的有效值是根据电流的热效应规定的:让交流和直流通过相同阻值的电阻,如果它们在相同的时间内产生的热量相等,就把这一直流的数值叫做这一交流的有效值。
⑴只有正(余)弦交变电流的有效值才一定是最大值的22倍。
⑵通常所说的交变电流的电流、电压;交流电表的读数;交流电器的额定电压、额定电流;保险丝的熔断电流等都指有效值。
(电容器的耐压值是交流的最大值。
)3.正弦交变电流的最大值、有效值、瞬时值和平均值的区别正弦交变电流的电动势、电压和电流都有最大值、有效值、瞬时值和平均值,特别要注意它们之间的区别。
以电动势为例:最大值用E m 表示,有效值用E 表示,瞬时值用e 表示,平均值用E 表示。
它们的关系为:m E E 22=,e =E m sin ωt 。
平均值不常用,必要时要用法拉第电磁感应定律直接求:tn E ∆∆Φ=。
特别要注意,有效值和平均值是不同的两个物理量,千万不可混淆。
我国日常生活用的市电电压为220V ,其最大值为U m =2202V=311V ,频率为50H Z ,所以其电压瞬时值的表达式为u =311sin314t V 。
城东蜊市阳光实验学校交变电流电磁场和电磁波备课指要教学建议1、对正弦交变电流的产生过程的研究过程实际上就是对电磁感应知识的应用过程。
2、正弦交变电流的产生过程是理解正弦交变电流规律的根底,正弦交变规律是理解交变电流的描绘的根底。
3、复习正弦交变电流的规律时要注意将公式,图象以及详细产生过程相结合。
4、要注意交变电流的瞬时值、最大值、有效值的定义以及实际意义,尤其是在有效值的定义中要体会用到的等效思想。
5、注意区别交变电流的瞬时值,有效值以及平均值的详细含义及用法。
案例导入例1一个面积为S 的矩形圈在匀强磁场中以其一条边为转轴做匀速转动,磁场方向与转轴垂直。
线圈中感应电动热e 与时间是是t 的关系如图13-45-1所示。
感应电动势最大值和周期可由图中读出,那么磁感应强度B=。
在t=12T 时刻,线圈平面与磁感应强度的夹角等于。
【分析】由交变电流规律知,不管线圈从何处旋转,都是在中性面处电动势为零,在与中性面垂直处电动势最大,最大值为Em=NBSω。
由图可知t=0时刻,线圈在与中性面垂直处,所以瞬时感应电动势的表达式应为e=Emcosωt=NBSωcosωt。
根据这个规律,即可求解。
【解答】〔1〕由Em=NBSω及T πω2=知B=S N EmT π2,这里N=1,故正确答案为S EmT π2。
〔2〕如图13-45-2所示,t=12T 时,线圈转过的角度6122ππωθ=⨯==T T t ,即θ=30°〔答150°也算对〕。
【答案】〔1〕S EmT π2;〔2〕30°〔或者者150°〕【归纳】该题的解题根底是正弦交变电流的产生原理。
通过此题可以很好的复习正弦交变电流的产生过程及规律。
例2一阻恒定的电阻器,当两端加上10V 的直流电压时,测得它的功率为P ;当两端加上某一正弦交变电流压时,测得它的功率为2P 。
由此可知该交变电流电压的有效值为 V ,最大值为V 。
交变电流电磁场和电磁波──优化测控
温馨提示:
1.请你首先在“答题卷”的卷首将学号、班级、姓名填写清楚.
2.你现在拿到的试卷满分120分,相信你能在90分钟内完成所有答题。
3.本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分,第Ⅰ卷为40分,第Ⅱ为80分
4.本试卷包括“试题卷”和“答题卷”两部分,请你在“答题卷”上答题,在试题卷上答题无效。
5.考试结束后,只需将“答题卷”交回,“试题卷”自己保存好,以备分析试卷时使用和作为资料。
请将第Ⅰ卷正确答案的序号涂在答题卡上或者答题格内.
第Ⅰ卷(选择题共40分)
一、选择题(本题共10小题,每小题4分,共40分,在每小题给出的四个选项中,有—个或多个是符合题目要求的。
)
【答案】
【解析答】
【点评】【评分标准】
—、选择题(本题共10小题,每小题4分,共40分) 1.多数同学家里都有调光台灯、调速电风扇,过去是用变压器来实现上述调节的,缺点是成本高、体积大、效率低,且不能任意调节灯的亮度或风扇的转速,现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的,如图13—1所示为一个经过双向可控硅电子元件调节后加在电灯上的电压,即在正弦交流电的每一个周期中,前面的被截去,从而改变了电灯上的电压.则现在电灯上的电压为( )
2.用U1=U、U2=kU两种电压来输送电能,若输送的功率相同,在输电线上损失的功率相同,导线的长度和材料也相同,则在两种情况下导线的横截面积之比S1∶S2为
3.在家用交流变压器中,变压器的原、副线圈都有滑动触头,如图13—2所示.变压器输入电压发生变化时,可上下调节滑动头P1、P2的位置,使输出电压稳定在220 V上,若输出电压低于220 V,要使输出电压恢复到220 V,下列措施正确的是( )
A.将P1向上移
B.将P2向下移
C.将P1向上移同时P2向下移
D.将P1向下移同时P2向上移
4.一个理想变压器,原线圈和副线圈的匝数分别为n1和n2,正常工作时输入和输出的电压、电流、功率分别为U1和U2,I1和I2,P1和P2,已知n1>n2,则( )
A.U1>U2,P1<P2 B.P1=P2,I1>I2
C.I1<I2,U1>U2 D.P1>P2,I1>I2 5.(经典回放)某交流发电机产生的感应电动势与时间的关系如图13—3所示,如果其他条件不变,仅使线圈的转速加倍,则交流电动势最大值和周期分别变为( )
A.400 V,0.02 s
B.200 V,0.02 s
C.400 V,0.08 s
D.200 V,0.08 s
6.在如图13—4所示(a)(b)两电路中,当a、b端与e、f两端分别加上220 V的交流电压时,测得c、d 间与g、h间的电压均为110V,若分别在c、d和g、h两端加上110V的交流电压,则a、b间与e、f间的电压分别为( )
A.220 V,220 V B.220 V,110 V
C.110 V,110 V D.220 V,0 V
7.如图13—5所示,在绕制变压器时,某人误将两个线圈绕在图示变压器铁芯的左右两个臂上,当通交流电时,每个线圈产生的磁通量都只有一半通过另一个线圈,另一半通过中间的臂,已知线圈1、2的匝数比为n1∶n2=2∶1,在不接负载的情况下( )
A.当线圈1输入电压为220 V时,线圈2输出电压为110 V
B.当线圈1输入电压为220 V时,线圈2输出电压为220 V
C.当线圈2输入电压为110 V时,线圈1输出电压为220 V
D.当线圈2输入电压为110 V时,线圈1输出电压为110 V
8.如图13—6所示,闭合线圈abcd的匝数为n,边长ab=cd=L1,ad=bc=L2,线圈电阻为R,匀强磁场的磁感应强度为B。
为使该线圈在磁场中绕ab 轴以角速度ω( ≤1 s)匀
速转动,每秒钟提供的机械能应是( )
A.n2B2L12L22ω2/R
B.n2B2L12L22ω2/2R
C.n2B2L12L22ω2//5R
D.2n2B2L12L22ω2/R
9当交流发电机的线圈平面与磁感线成60°角时,电流瞬时值为0.5A,则该电流的有效值是( )
10.如图13—7所示电路,已知交流电源电压u=15√2sin100πt V,将此交流电压加在电阻R上时,产生的电功率为25W,则电压表的示数、电流表的示数和电阻的阻值各是( )
A.15V 1.7A 9.0Ω
B.30V 1.7A 4.5Ω
C.15V 1.7A 4.5Ω
D.30V 3.4A 9.0Ω
二、填空题(本题共5小题,每小题4分,共20分) 11.一理想变压器,原线圈匝数n1=1100,接在电压220V的交流电源上,它对11只并联的“36V 60W”灯泡供电时,灯泡正常发光,由此可知,该变压器副线圈的匝数n2= ,通过原线圈的电流I1= 。
12.如图13—8所示,理想变压器原、副线圈匝数比为n1∶n2=2∶1。
原线圈接220 V交流电源,副线圈接额定功率为20 W的灯泡L,灯泡正常发光,当电源电压降为180 V时,灯泡实际消耗功率与额定功率之比为,此时灯泡中的电流为A.(设灯泡的电阻恒定)
13.(经典回放)一交流电压的瞬时值表达式为u=15sin100πt V,将该交流电压加在一电阻上时,产生的电功率为25 W,那么这个电阻的阻值是Ω。
14.水电站给远处山村送电的输出功率是100kW,用2000 V电压输电,线路上损失的功率是2.5×104W,如果改用20000 V高压输电,线路上损失的功率是W。
12.按有关规定,工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过0.50w/m2,若某小型无线通讯装置的电磁辐射功率是1 W,那么在距离该通讯装置m之外是符合规定的安全区域(已知球面面积为S=4πR2)。
三、计算题(共5小题,共40分)
16.(7分)两个完全相同的电热器,分别通过如图13—9所示的电流峰值相等的方波交变电流和正弦式交变电流,则这两个电热器的电功率之比是多少?
17.(7分)如图13—10所示为一交变电流的电流图象,求该电流的有效值。
18.(8分)如图13—11所示,理想变压器初级线圈和两个次级线圈的匝数分别为n1=1760匝,n2=288匝,n3=8000匝,电源电压为U1 =220V,n2上连接的灯泡此时的实际功率为36W,测得初级线圈的电流为I1=0.3A,求n3的负载R中通过的电流I3。
19.(8分)(经典回放)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动,线圈匝数n=100,穿过每匝线圈的磁通量φ随时间按正弦规律变化,如图13—12所示,发电机内阻r=5.0Ω,外电路电阻R=95Ω,已知感应电动势的最大值Em=nωφm,其中φm为穿过每匝线圈磁通量的最大值,求串联在外电路中的交流电流表(内阻不计)的读数。
20(10分)在真空中速度υ=6.4×107m/s的电子束连续地射入两平行极板间,如图13—13所示,极板长度为l=8.0×10-2m,间距d=5.0×10—3m,两极板不带电时,电子束将沿两极板之间的中线通过,在两极板上加一个50Hz的交变电压U=U0sin ωt,当所加电压的最大值U0超过某值UC时,电子束将有时能通过两极板,有时间断而不能通过(电子电荷量e=1.60×10-19C,电子质量m=9.1×10-31kg),求:
(1)UC的大小;
(2)U0为何值时,才能使通过时与间断时时间之比Δt1∶Δt2=2∶1。
第Ⅱ卷(非选择题80分)
注意事项:
用钢笔或圆珠笔将答案直接写在试卷上
二、填空题(本题共3小题,每小题5分,共15分,把正确答案填在题中的横线上)
三、实验题(本题共3小题,每小题6分,共18分,把正确答案填在题中的横线上或按题目要求作图.)
四、解答题(本题共3小题,共44分,其中17、18两题各14分,19小题16分.解答应写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能给分,有数值计算的题,答案中必须写出明确的数值和单位.)。
