反向工程中测量点云配准的新方法

测绘技术中的点云配准技巧分享导语：现代测绘技术发展迅速，点云配准作为其中的一个重要环节，对于高精度地图制作和三维建模具有重要意义。

本文将分享测绘技术中的点云配准技巧，旨在帮助读者更好地理解和应用这一技术。

一、点云配准的基本概念点云配准是指将两个或多个采集自不同传感器或不同时间的点云数据进行匹配，使其在相同的坐标系下对齐。

点云配准的核心目标是找到两个或多个点云之间的对应关系，以达到数据的一致性和准确性。

二、点云配准的应用领域点云配准技术广泛应用于各个领域，包括但不限于以下几个方面：1. 地理信息系统（GIS）：用于地图制作和空间数据处理，提高地理数据的准确性和精度。

2. 建筑信息模型（BIM）：用于建筑、道路等基础设施的三维建模和设计，提高模型的真实性和可靠性。

3. 汽车自动驾驶：用于激光雷达数据处理，实现车辆感知和路径规划，提高自动驾驶的安全性和可行性。

4. 航空航天：用于航空摄影和地球观测卫星数据处理，提高航空和卫星数据的精度和分辨率。

三、点云配准的常用方法点云配准方法多种多样，根据具体应用场景和需求选择适合的方法非常重要。

下面介绍几种常用的点云配准方法：1. 基于特征的点云配准：通过提取点云中的特征点（如角点、边缘点等），计算其特征描述符（如SIFT、HOG等），再通过特征匹配的方式进行点云配准。

这种方法对于具有明显几何形状和纹理特征的点云数据效果较好。

2. 基于ICP算法的点云配准：ICP（Iterative Closest Point）算法是一种常用的迭代优化算法，通过迭代计算两个点云之间的最小化距离，找到最佳的点云对齐方式。

ICP算法简单高效，适用于点云配准的大部分场景。

3. 基于惯性导航的点云配准：通过利用IMU（Inertial Measurement Unit）传感器提供的姿态信息，结合点云数据进行配准。

这种方法对于动态环境下的点云配准效果较好，如车辆行驶过程中的点云地图更新。

4. 基于机器学习的点云配准：利用深度学习等机器学习方法，将点云配准问题视为一个回归或分类问题进行求解。

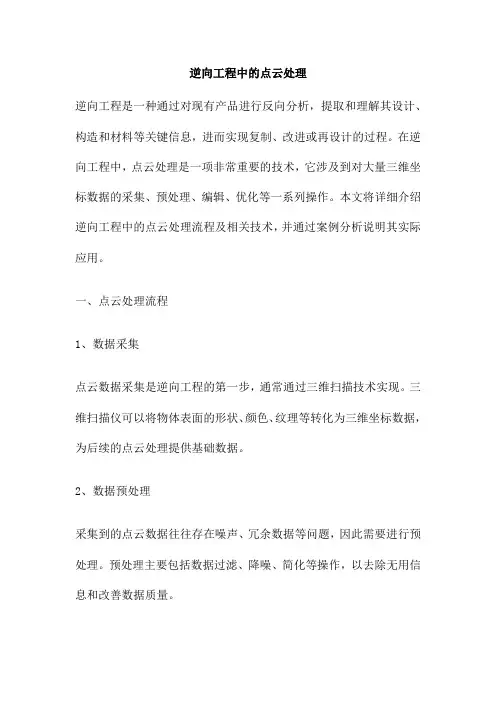

逆向工程中的点云处理逆向工程是一种通过对现有产品进行反向分析，提取和理解其设计、构造和材料等关键信息，进而实现复制、改进或再设计的过程。

在逆向工程中，点云处理是一项非常重要的技术，它涉及到对大量三维坐标数据的采集、预处理、编辑、优化等一系列操作。

本文将详细介绍逆向工程中的点云处理流程及相关技术，并通过案例分析说明其实际应用。

一、点云处理流程1、数据采集点云数据采集是逆向工程的第一步，通常通过三维扫描技术实现。

三维扫描仪可以将物体表面的形状、颜色、纹理等转化为三维坐标数据，为后续的点云处理提供基础数据。

2、数据预处理采集到的点云数据往往存在噪声、冗余数据等问题，因此需要进行预处理。

预处理主要包括数据过滤、降噪、简化等操作，以去除无用信息和改善数据质量。

3、数据编辑在数据预处理之后，需要对点云数据进行编辑以更好地反映物体表面的特征。

编辑操作包括插入、删除、移动点等，以便于更好地表达物体的几何形状和特征。

4、数据优化需要对编辑后的点云数据进行优化，以方便后续的分析和处理。

优化操作主要包括数据分组、网格化、平滑等，以提高数据处理的速度和准确性。

二、关键技术介绍1、点云数据采集技术点云数据采集技术是逆向工程的关键之一，常用的方法包括激光扫描、结构光扫描、断层扫描等。

这些方法的基本原理是利用相应的设备对物体表面进行扫描，获取其表面形状和结构的三维坐标数据。

2、点云数据处理技术点云数据处理技术包括数据预处理、编辑和优化等多个环节，涉及到的技术包括统计方法、几何方法、网格处理等。

这些技术可以对点云数据进行清洗、过滤、降噪、简化等操作，以提高数据质量和处理效率。

三、案例分析本部分将通过一个具体的案例来说明逆向工程中点云处理的实际应用。

本案例中，我们将对一个具有复杂曲面形状的汽车覆盖件进行逆向工程分析。

1、数据采集首先，使用激光扫描仪对汽车覆盖件进行扫描，获取其表面形状和结构的三维坐标数据。

在扫描过程中，需要注意扫描的角度、位置、分辨率等因素，以保证获取数据的准确性和完整性。

通过点云逆向建模的一点总结
一：减震器支架

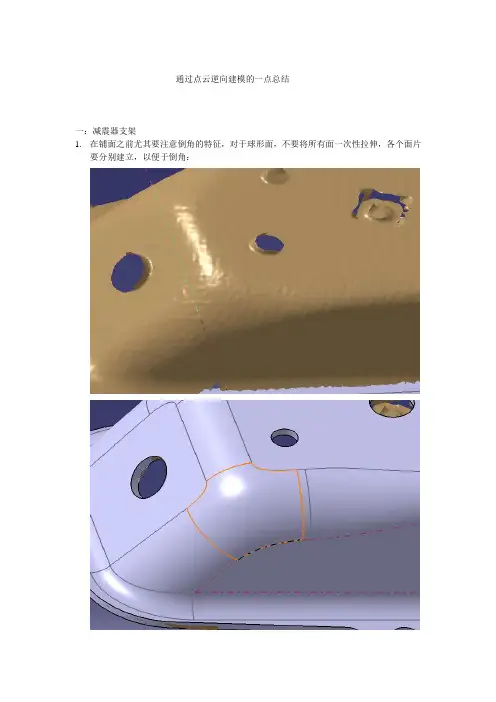

1.在铺面之前尤其要注意倒角的特征，对于球形面，不要将所有面一次性拉伸，各个面片
要分别建立，以便于倒角：
下图的搭接特征可以作为涨料厚方向的判断依据
对于变倒角，在倒角之前可以先做出若干点云切线进行观察和测量，找准变化的方向和角度大小，合理设置起止点以及延伸长度。

4.在草绘过程中要注意考虑到料厚涨取方向等因素。

（下图未考虑到）
二：转向管柱支架
1.尺寸圆整
（1）大面之间的尺寸圆整
2.养成习惯，合理设置目录树。

3检查
（1）.搭接面之间是否有干涉
（2）对称面、特征面、拔模角的检查（3）重要性能尺寸、配接尺寸的检查。

逆向工程,也称反向工程或反求工程。

它是根据已存在的产品或零件原型构造产品或零件的新模型,并在此基础上对已有的产品进行剖析、理解和改进,也是产品设计下游向设计上游反馈信息的过程。

在逆向工程中,首先对实物样件进行数字化,然后将获得的数字信息应用专门的曲面造型和C A D 系统重构出实物的C A D 模型,利用输出的数控加工指邻驱动C NC 或S TL 文件驱动快速成型机制造生产品或者原型。

它的主要目的在于消化、吸收和提高先进技术,减少产品的研发时间。

在逆向工程中,由扫描装置生成的点云数据要经过数据处理和精减才能用于构建所需的表面模型。

下面详细介绍两种常用的数据处理和精简方法:均匀网格法和非均匀网格法。

1 均匀网格法均匀网格法是把采集到的数据先投影到一个平面上,对此平面进行均匀网格的划分,然后从每个网格单元中提取样本点,去除其余的点,如图1所示。

通常在扫描垂直方向(Z向)构建网格,因为激光扫描对Z值误差最为敏感。

采用中值滤波法对网格点进行筛选,数据减少率取决于用户选取的网格大小。

网格的尺寸越小,网格的数量越多,从整个点云采集的样本点就越多,数据减少率就小。

图1所示案例是将A到G的7个点投影到均匀网格的一个单元平面上,一次按照高面向逆向工程中点云数据的处理与精简方法许岚(苏州工业职业技术学院精密制造工程系 江苏苏州 215000)摘 要:数据处理是逆向工程的关键环节,处理结果将直接影响后期模型重建的速度和质量。

本文着重介绍了逆向工程中点云数据的两种精简方法及适用场合。

关键词:逆向工程 数据精简 均匀网格法 非均匀网格法中图分类号:TP391文献标识码:A 文章编号:1672-3791(2013)09(c)-0005-02度Z 排列,其中A 点是各点到平面的距离中值点,选取A点为代表样点,去除其余点。

借助均匀网格中滤波法可有效地去除噪声点。

当扫描平面垂直于测量方向时,这种方法显示出良好的性能。

由于在均匀网格法中仅是选择某些点而没有改变点的位置,因而可以很好地保留原始数据。

测绘技术测量点云处理方法近年来，随着测绘技术的不断发展，点云处理在测量领域中变得越来越重要。

点云是通过激光雷达或摄影测量等方式采集到的大量离散点数据，它包含了目标地物的三维坐标信息及其它属性。

点云处理是将这些离散点数据进行提取、分析和模型重建的过程，为我们提供了更加精确和全面的地理信息。

在测绘领域，点云处理方法有很多种，下面我们将介绍几种常见的方法。

首先，基于配准的点云处理方法。

配准是将不同位置和角度采集到的点云数据进行匹配和对齐的过程，其目的是消除不同点云之间的误差，形成一个完整的三维模型。

常见的配准方法包括ICP（Iterative Closest Point）算法、特征点匹配等。

ICP算法是一种迭代的点云配准算法，其原理是通过最小化两个点云之间的距离来求解旋转和平移矩阵，从而实现点云的对齐。

特征点匹配是一种通过提取点云中的特征点，并寻找匹配点进行配准的方法。

常用的特征点包括法向量、曲率等，其优点是具有较高的鲁棒性和匹配效率。

其次，基于分割的点云处理方法。

点云中的离散点数据往往包含了多个地物的信息，因此需要将点云进行分割，将不同地物分离出来，以便后续的分析和建模。

常见的分割方法包括基于颜色、形状、密度等属性的分割。

基于颜色的分割方法通过分析点云的颜色属性来判断地物之间的边界，从而实现分割。

例如，在城市建筑物的点云处理中，可以利用建筑物的外墙颜色与周围地面的颜色进行区分。

基于形状的分割方法通常利用点云中地物的几何特征进行分割，例如建筑物的平面特征、树木的形状特征等。

基于密度的分割方法则通过计算点云中点的邻域密度来判断地物的分割边界，较为简单和有效。

再次，基于滤波的点云处理方法。

在点云处理过程中，由于测量设备的误差以及环境干扰等原因，点云数据中常常包含了噪声点。

因此，需要对点云进行滤波处理，将噪声点去除，保留有效的地物信息。

常见的滤波方法包括高斯滤波、中值滤波和网格滤波等。

高斯滤波是一种基于概率统计的滤波方法，通过计算周围点的加权平均值来平滑点云数据，从而达到去除噪声点的目的。

逆向工程中点云处理及拟合新方法的研究逆向工程中点云处理及拟合新方法的研究是一种用以在计算机辅助设计（CAD）领域进行三维物体模型重建的一类方法。

它常用于将现实世界中的实物模型转换成数字模型，以便在计算机中进行进一步的加工和分析，如模拟、仿真或再制造等。

其中点云处理及拟合新方法的研究是逆向工程中的一个重要内容，广泛应用于航空航天、船舶制造、汽车制造、机械制造等行业。

点云处理是逆向工程中的重要组成部分，其核心思想是将实物中的物体表面细节转换成由大量点构成的三维点云模型。

点云的收集通常是多模态传感器组合的测量系统所执行的，如光学传感器、激光扫描仪、超声传感器等。

收集的点云数据会存储在计算机的内存中，然后通过点云处理算法来检测、去噪、重构点云模型，从而可以准确地捕捉实物表面的几何形状信息，并以此为基础进行进一步的CAD建模。

点云拟合是指通过对点云数据进行几何建模，将点云转换为曲面、曲线或圆柱体等几何图形，用以描述实物几何特征，用于CAD建模的过程。

点云拟合的方法主要有最小二乘拟合、样条拟合、多项式拟合、多边形拟合等。

在传统的点云拟合方法中，由于点云数据的不规则性、复杂性，经常出现无法准确拟合的情况，使得传统的点云拟合方法难以满足实际应用的要求。

因此，研究者们开始尝试开发新的拟合方法来解决传统点云拟合方法存在的问题。

研究者们根据现有的点云拟合方法，开发了新的拟合方法，如遗传算法（GA）、支持向量机（SVM）、神经网络（NN）等，以改善点云拟合的准确性和可靠性。

例如，基于遗传算法的点云拟合方法可以有效地解决点云拟合时存在的复杂性问题。

此外，基于支持向量机的点云拟合方法能够有效地拟合较大的点云数据，而神经网络拟合方法则能够更好地拟合复杂、不规则的点云数据。

此外，研究者们还发展了基于粒子群优化（PSO）和统计拟合算法的点云拟合方法。

粒子群优化拟合方法的好处在于可以在迭代过程中减少搜索空间，从而有效地拟合大规模的点云数据。

逆向设计中点云处理的应用技术研究
逆向设计是指基于实物模型或产品的零件，通过测量、建模等手段进行数字化处理，最终实现逆向工程，得到产品设计的全过程。

点云处理是逆向设计中的重要技术之一。

点云是由离散的点构成的三维坐标数据，通常由三维激光扫描仪等设
备采集得到。

点云处理技术是指对点云数据进行各种算法处理，以实现数据的清洗、配准、拟合等功能。

点云处理技术在逆向设计中有着广泛的应用。

首先，在数字化建模中，点云可以直接转换为三维CAD模型，可以大大提高建模效率。

其次，点云可以进行特征
提取，提取出零件的几何特征、边界特征等，为后续的CAD建模提供支持。

此外，点云可以用于测量分析，通过对点云数据进行配准，可以得到零件的尺寸、形状等数据，进而进行测量分析。

最后，点云可以用于快速成型，将点云数据转换为三维打印机可以识别的STL文件格式，然后通过三维打印技术，快速制造出零件。

点云处理技术包括数据预处理、数据配准、数据拟合等环节。

其中，数据预处理是指对点云数据进行去噪、采样、滤波等处理，以保证数据的准确性和稳定性。

数据配准是指将多个点云数据进行配准，使其在同一坐标系下。

数据拟合是指将
点云数据转换为CAD模型，以便于后续的CAD建模和分析。

综上所述，点云处理技术是逆向设计中的重要环节，其应用涵盖了数字化建模、特征提取、测量分析、快速成型等多个领域。

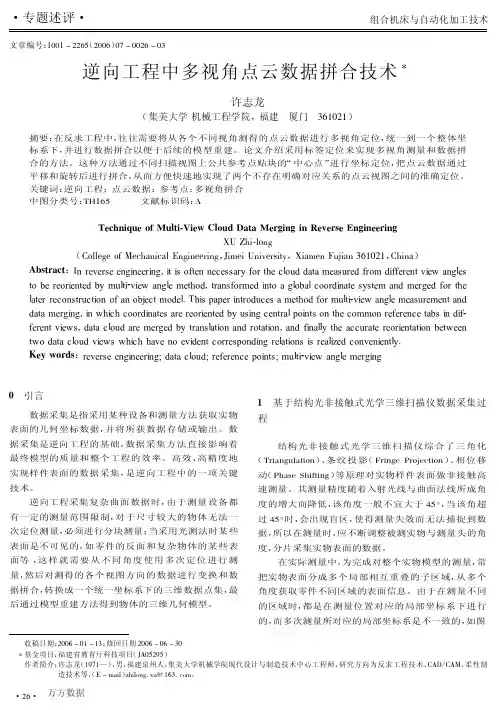

逆向工程中点云数据配准方法研究
樊丽萍;柳和生;饶锡新;张军强
【期刊名称】《组合机床与自动化加工技术》
【年(卷),期】2012(000)004
【摘要】阐述了逆向工程基本概念及其关键技术,重点论述了数据采集处理的重要性及点云数据配准算法的研究现状；在现有拼接算法的基础上,提出了一种将Chamfer距离变换和ICP算法相结合的新的数据拼接算法,进一步提高了点云数据拼接的精度或稳定性.
【总页数】4页(P9-11,15)
【作者】樊丽萍;柳和生;饶锡新;张军强
【作者单位】南昌大学机电工程学院,南昌330031;南昌大学机电工程学院,南昌330031;上饶师范学院,江西上饶334001;南昌大学机电工程学院,南昌330031;南昌大学机电工程学院,南昌330031
【正文语种】中文
【中图分类】TH16;TG65
【相关文献】
1.利用F聚类分析实现逆向工程中点云数据的分割 [J], 陈科;解科峰;龚子彬
2.逆向工程中点云数据的曲面重构方法研究 [J], 赵柳;纪丽婷;王立建;黄福
3.逆向工程中点云数据去噪算法的研究 [J], 王雪晶;吕卫强
4.面向逆向工程中点云数据的处理与精简方法 [J], 许岚
5.逆向工程中点云数据与CAD数模的配准 [J], 张树森;李玮;肖胜兵;马承翰
因版权原因，仅展示原文概要，查看原文内容请购买。

逆向工程中点云数据的处理摘要：在逆向工程研究中，点云数据的处理是影响曲面重构精度与效率的关键因素。

本文介绍点云预处理方法，包括数据平滑滤波、数据精减和数据插值与拟合。

重点对数据的插值与拟合方法进行研究，分别用了克里金插值法、距离反比加权法、最小二乘拟合法、薄板样条法、基函数法，并分析了这几种方法分别所适应的情况，并通过实例来具体分析了几种算法的应用情况，最终得出适合逆向工程中点云数据的处理最优的算法。

关键词：逆向工程点云数据1 前言无论哪一种数据测量方法，对模型测量后都会得到大批的点云，而且任何一种测量方法都不可避免地会出现一些误差，所得到的采样点集并非会完全落在原始物体上；此外，由于众多的测量设备的局限性，要获得物体的完整采样，单纯的固定物体和设备，从一个方向进行采样是不可能的，这就需要在扫描过程中，调整物体位置或者旋转激光头的角度，得到多张视图数据，然后通过点的聚合，对它进行拼接，从而得到完整的采样数据点集。

由于上述几种情况的存在，需要对数据点进行平滑滤波、精减，以及插值等预处理，以便于后面进行三维物体的曲面重构。

2 点云数据的处理方法2.1 数据的平滑滤波在测量数据的过程中，由于受外界因素的影响，所得数据不可避免的带有噪声；同时也受人为或者一些其它因素的影响，数据中也会带有一些误差，尤其是在尖锐边和曲率变化比较大的区域所测得数据。

所以为了使后面的曲面重构结果比较真实地反映原模型，需要对原始采样数据进行平滑滤波处理。

2.2点云的滤波点云的滤波主要有三种方式：中值滤波法是将相邻的3个点取平均值来取代原始点，实现滤波，因此其消除数据毛刺的效果较好，但是会跟原始数据差距较大，所以本文不选用这种滤波方法；平均值滤波法是将采样点的值取滤波窗口内各数据点的统计平均值来取代原始点，改变点云的位置，使点云平滑；高斯滤波法是以高斯滤波器在指定域内将高频的噪声滤除。

高斯滤波法在指定域内的权重为高斯分布，其平均效果小，在滤波的同时，能较好的保持原数据的形貌，因而这种方法被常用。
