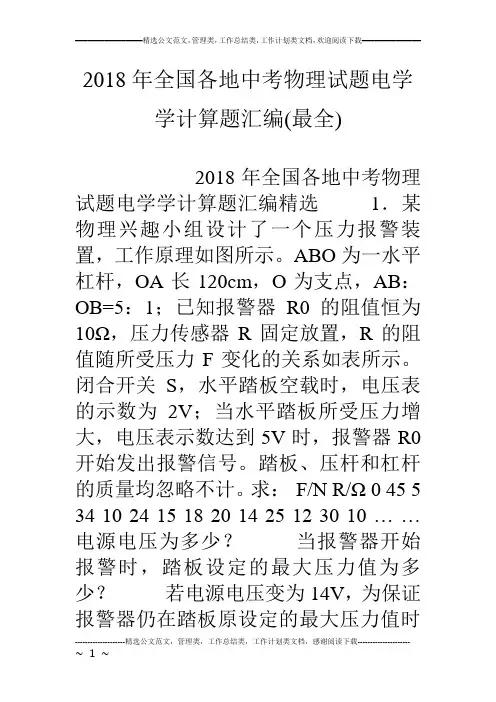

2018年全国各地中考物理试题电学学计算题汇编(最全)2018年全国各地中考物理试题电学学计算题汇编精选1．某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。

ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。

闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。

踏板、压杆和杠杆的质量均忽略不计。

求：F/N R/Ω 0 45 5 34 10 24 15 18 20 14 25 12 30 10 … … 电源电压为多少？当报警器开始报警时，踏板设定的最大压力值为多少？若电源电压变为14V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏板触点B 的位置。

试计算说明触点B应向哪个方向移动多少厘米？2．体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。

测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压恒为12V，已知压力F 的大小与R2的阻值大小成正比例关系。

闭合开关S，压力F0=0时，滑片P在最上端；压力F1=1N时，电流表示数为1A，电压示数为3V，当滑片P滑至最下端时，电压表示数为．求：定值电阻R1的大小；压力F1与R2阻值之比k；当滑片P滑至最下端时，压力F2的大小；压力F的大小与电压表示数之间的函数关系表达式。

第 1 页共19 页3．在图甲所示的电路中，电源电压保持不变，电阻R2的阻值为30欧。

闭合电键S，电流表的示数为安。

当S和S1都闭合时，电流表示数如图乙所示，求：求电源电压U。

求通过电阻R1的电流I1。

求总电阻R的阻值。

4．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为．求：电流表A1的示数I1；电阻R2的阻值。

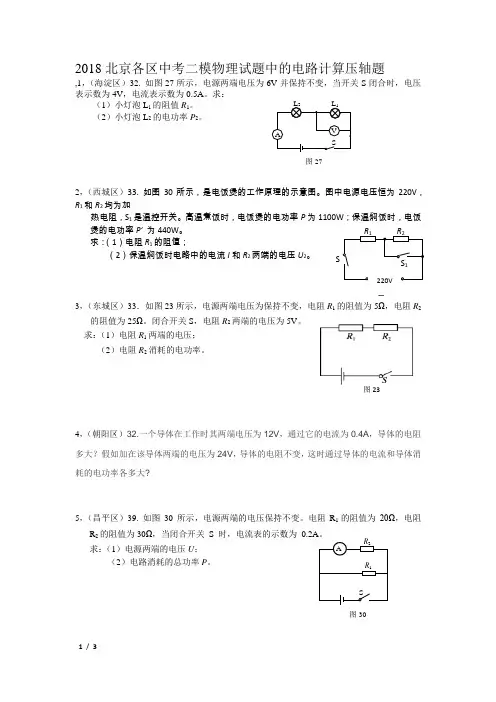

2018北京各区中考二模物理试题中的电路计算压轴题,1，（海淀区）32. 如图27所示，电源两端电压为6V 并保持不变，当开关S 闭合时，电压表示数为4V ，电流表示数为0.5A 。

求：（1）小灯泡L 1的阻值R 1。

（2）小灯泡L 2的电功率P 2。

2，（西城区）33. 如图30所示，是电饭煲的工作原理的示意图。

图中电源电压恒为220V ，R 1和R 2均为加热电阻，S 1是温控开关。

高温煮饭时，电饭煲的电功率P 为1100W ；保温焖饭时，电饭 煲的电功率P ′ 为440W 。

求：（1）电阻R 1的阻值；（2）保温焖饭时电路中的电流I 和R 2两端的电压U 2。

3，（东城区）33．如图23所示，电源两端电压为保持不变，电阻R 1的阻值为5Ω，电阻R 2的阻值为25Ω。

闭合开关S ，电阻R 2两端的电压为5V 。

求：（1）电阻R 1两端的电压；（2）电阻R 2消耗的电功率。

4，（朝阳区）32.一个导体在工作时其两端电压为12V ，通过它的电流为0.4A ，导体的电阻多大？假如加在该导体两端的电压为24V ，导体的电阻不变，这时通过导体的电流和导体消耗的电功率各多大?5，（昌平区）39. 如图30所示，电源两端的电压保持不变。

电阻R 1的阻值为20Ω，电阻R 2的阻值为30Ω，当闭合开关 S 时，电流表的示数为 0.2A 。

求：（1）电源两端的电压U ；（2）电路消耗的总功率P 。

图27图30S图23图306，（门头沟区）37.如图23甲是某型号的电暖气，图23乙是其内部的电路简化图，表格中列出了有关参数。

当只闭合开关S 1时，电暖气处于“550W”的档位工作；当只闭合开关S 2时，电暖气处于“1450W”的档位工作；当闭合开关S 1、S 2时，电暖气处于“2000W”的档位工作。

（1）电暖气在“550W”档位正常工作时，通过电暖气的电流是多少？ （2）当同时闭合S 1、S 2，让电暖气正常工作2h ，消耗多少电能？2018北京各区中考二模物理试题中的电路计算压轴题答案1，32．示例：（1）当开关S 闭合时，等效电路如答图2所示。

2018年北京市高级中等学校招生考试物理(满分150分，考试时间120分钟)一、单项选择（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分）1. （2018北京，1，2）下列物品中，通常情况下属于导体的是（）A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺【答案】D【解析】通常情况下棉布、干木棒、塑料、橡胶都属于绝缘体，金属、人体、大地、酸碱盐水溶液是导体，故、选D。

【知识点】导体、绝缘体2.（2018北京，2，2）图1所示的光现象中，由于光的反射形成的是（）【答案】B【解析】由于光源直线传播形成的有：影子的形成、日月食、小孔成像，由于光的反射形成的有：倒影，平面镜成像，由于光的折射形成的有：凸透镜成像、筷子弯折、海市蜃楼等。

A图可以看出光照射到手上后，穿不过去，于是在手的后面形成阴影，它属于光沿直线传播；鸟巢的灯光经过水面反射之后返回空气中介质种类不变属于光的反射；C图光线穿过水透镜进入人眼也属于从空气进入其它介质后光路发生变化，属于光的折射；D图是光由水中进入空气发生偏折属于光的折射。

【知识点】光是沿直线传播的、光的反射、光的折射3.（2018北京，3，2）下列用电器中，利用电流热效应工作的是（）A. 电暖气B. 计算器C. 电视机D. 笔记本电脑【答案】A【解析】本题主要考查能量的转化，电暖气工作时是把电能转化为内能，这属于电流的热效应；而计算器、电视机、笔记本电脑主要是把电能转化为光能，和部分机械能。

当然电流还有磁效应像电磁起重机就是利用电流的磁效应来工作的。

所以本题选A。

【知识点】能量的转化4.（2018北京，4，2）下列实例中，为了增大压强的是（）A. 书包带做的较宽B. 图钉帽做得面积较大C. 大型平板车装有很多车轮D. 石磨的磨盘做得很重【答案】D【解析】本题主要考查增大或减小压强的方法，书包带做得宽是通过增大受力面积来减小压强的，故A选项错误；图钉帽做的面积较大，也是通过增大受力面积来减小压强的，故B选项错误；大型平板车装有很多车轮是通过增大受力面积来减小压强的。

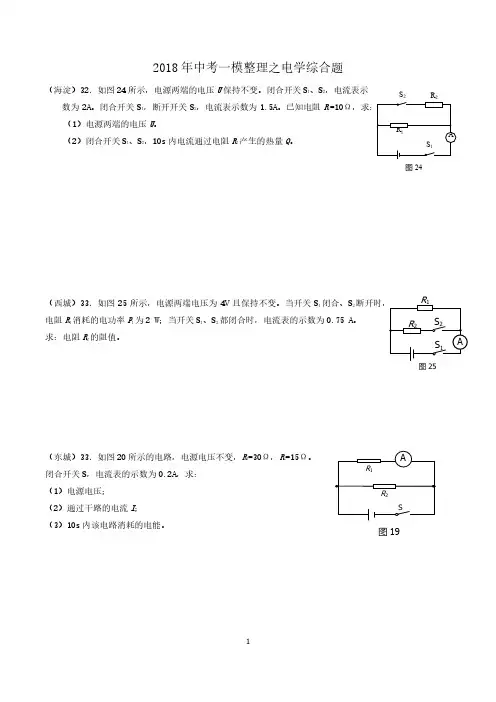

2018 年中考一模整理之电学综合题（海淀）32．如图24 所示，电源两端的电压U保持不变。

闭合开关S1、S2，电流表示1、S2，电流表示数为2A。

闭合开关S1，断开开关S2，电流表示数为 1.5A。

已知电阻R1=10Ω，S2R2求：（）电源两端的电压。

1 U R1S1A（2）闭合开关S1、S2，10s 内电流通过电阻R2 产生的热量Q。

图24 （西城）33．如图25 所示，电源两端电压为4V且保持不变。

当开关S1 闭合、S2 断开R1时，电阻R1 消耗的电功率P1 为2 W；当开关S1、S2 都闭合时，电流表的示数为0.75 A 。

1、S2 都闭合时，电流表的示数为0.75 A 。

R2 S2求：电阻R2 的阻值。

S1A图25（东城）33．如图20 所示的电路，电源电压不变，R1=30Ω，R2=15Ω。

A闭合开关S，电流表的示数为0.2A ，求：R1（1）电源电压；R2（2）通过干路的电流I ；S（3）10s 内该电路消耗的电能。

图19R1（朝阳）32．如图22 所示的电路，电阻R2 的阻值是30Ω。

当开关S闭合时，电A1流表A1 的示数是0.6A，电流表 A 的示数是 1.0A。

R2求：（1）电阻R1 的阻值；AS （2）通电30 秒钟，电流通过电阻R2 所做的电功W2。

图22（丰台）31．如图26 所示，电源两端电压保持不变，电阻R1 的阻值为10Ω，电阻R的阻值为50Ω。

闭合2 开关S，电阻R2 两端的电压为10V。

求：（1）电阻R1 两端的电压；（2）电阻R2 消耗的电功率。

图26（石景山）32．如图21 所示，电源两端的电压不变。

电阻R1 = 20 Ω，电阻R2 = 5 Ω，当只闭合开关S时，电流表的示数为0.3A 。

求：R1（1）电源两端的电压U；S1R2 （2）当开关S、S1 都闭合时，电阻R2 消耗的功率P2。

AS图212（房山）33．图26 甲、乙为小兰家电饭锅及其简化电路，其中R1 和R2 均为电热丝，S1为自动控制开关，可实现智能化地控制食物在不同时间段的温度。

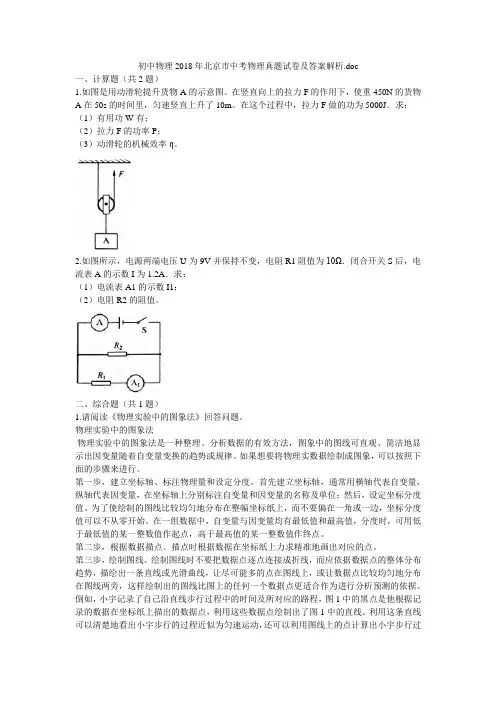

初中物理2018年北京市中考物理真题试卷及答案解析.doc一、计算题（共2题）1.如图是用动滑轮提升货物A的示意图。

在竖直向上的拉力F的作用下，使重450N的货物A在50s的时间里，匀速竖直上升了10m。

在这个过程中，拉力F做的功为5000J．求：（1）有用功W有；（2）拉力F的功率P；（3）动滑轮的机械效率η。

2.如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：（1）电流表A1的示数I1；（2）电阻R2的阻值。

二、综合题（共1题）1.请阅读《物理实验中的图象法》回答问题。

物理实验中的图象法物理实验中的图象法是一种整理、分析数据的有效方法，图象中的图线可直观、简洁地显示出因变量随着自变量变换的趋势或规律。

如果想要将物理实数据绘制成图象，可以按照下面的步骤来进行。

第一步，建立坐标轴、标注物理量和设定分度。

首先建立坐标轴，通常用横轴代表自变量，纵轴代表因变量，在坐标轴上分别标注自变量和因变量的名称及单位；然后，设定坐标分度值。

为了使绘制的图线比较均匀地分布在整幅坐标纸上，而不要偏在一角或一边，坐标分度值可以不从零开始。

在一组数据中，自变量与因变量均有最低值和最高值，分度时，可用低于最低值的某一整数值作起点，高于最高值的某一整数值作终点。

第二步，根据数据描点。

描点时根据数据在坐标纸上力求精准地画出对应的点。

第三步，绘制图线。

绘制图线时不要把数据点逐点连接成折线，而应依据数据点的整体分布趋势，描绘出一条直线或光滑曲线，让尽可能多的点在图线上，或让数据点比较均匀地分布在图线两旁，这样绘制出的图线比图上的任何一个数据点更适合作为进行分析预测的依据。

倒如，小宇记录了自己沿直线步行过程中的时间及所对应的路程，图1中的黑点是他根据记录的数据在坐标纸上描出的数据点，利用这些数据点绘制出了图1中的直线。

利用这条直线可以清楚地看出小宇步行的过程近似为匀速运动，还可以利用图线上的点计算出小宇步行过程中的速度，进而用速度预测出他在某一段时间内步行的路程。

2018年北京市高级中等学校招生考试物理试卷一、单项选择题(下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分)1.下列物品中，通常情况下属于导体的是()A.塑料安全帽B.布手套C.橡胶鞋D.钢尺2.图1所示的光现象中，由于光的反射形成的是()图13.下列用电器中，利用电流热效应工作的是()A.电暖气B.计算器C.电视机D.笔记本电脑4.下列实例中，为了增大压强的是()A.书包带做得较宽B.图钉帽做得面积较大C.大型平板车装有很多车轮D.石磨的磨盘做得很重5.下列做法中符合安全用电要求的是()A.用电器电线绝缘皮破损了仍继续使用B.在未断开电源的情况下更换灯泡C.在家庭电路中安装空气开关或保险丝D.在高压线附近放风筝6.下列实例中，为了减小摩擦的是()A.足球守门员戴有防滑手套B.骑自行车刹车时用力捏闸C.运动鞋的底部制有凹凸不平的花纹D.给自行车的车轴加润滑油7.下列实例中，属于做功改变物体内能的是()A.锯木头时的锯条温度升高B.加入冰块的饮料温度降低C.倒入热牛奶的杯子温度升高D.放入冷水中的热鸡蛋温度降低8.图2所示的物态变化实例中，由于液化形成的是()图29.图3所示的电路中，电阻阻值R1＜R2。

闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。

下列判断中正确的是()图3A.I1＝I2B.I1＞I2C.U1＝U2D.U1＞U210.小军做凸透镜成像规律的实验时，将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35 cm刻度线处，如图4所示。

移动光屏，直到在光屏上呈现烛焰清晰的像。

下列说法中正确的是()图4A.光屏上呈现的是烛焰的虚像B.光屏上呈现的是烛焰正立的像C.光屏上呈现的是烛焰放大的像D.该实验现象能说明照相机的成像特点11.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 800 W，乙的额定功率为1 200 W。

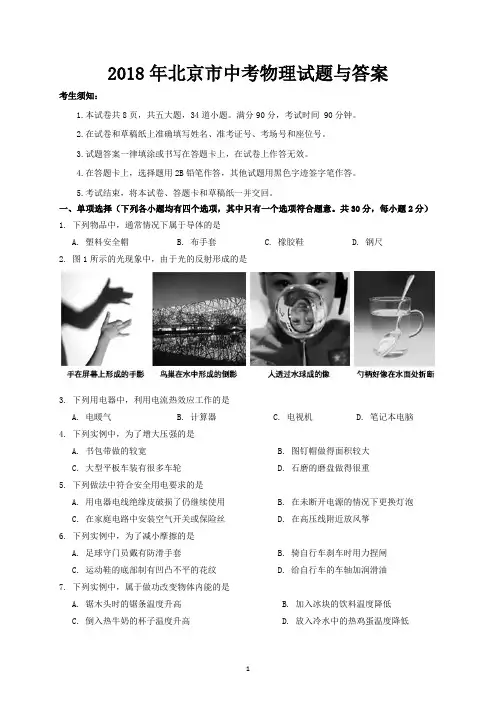

2018年北京市中考物理试题与答案考生须知：1.本试卷共8页，共五大题，34道小题。

满分90分，考试时间 90分钟。

2.在试卷和草稿纸上准确填写姓名、准考证号、考场号和座位号。

3.试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4.在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。

5.考试结束，将本试卷、答题卡和草稿纸一并交回。

一、单项选择（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分）1. 下列物品中，通常情况下属于导体的是A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺2. 图1所示的光现象中，由于光的反射形成的是3. 下列用电器中，利用电流热效应工作的是A. 电暖气B. 计算器C. 电视机D. 笔记本电脑4. 下列实例中，为了增大压强的是A. 书包带做的较宽B. 图钉帽做得面积较大C. 大型平板车装有很多车轮D. 石磨的磨盘做得很重5. 下列做法中符合安全用电要求的是A. 用电器电线绝缘皮破损了仍继续使用B. 在未断开电源的情况下更换灯泡C. 在家庭电路中安装空气开关或保险丝D. 在高压线附近放风筝6. 下列实例中，为了减小摩擦的是A. 足球守门员戴有防滑手套B. 骑自行车刹车时用力捏闸C. 运动鞋的底部制有凹凸不平的花纹D. 给自行车的车轴加润滑油7. 下列实例中，属于做功改变物体内能的是A. 锯木头时的锯条温度升高B. 加入冰块的饮料温度降低C. 倒入热牛奶的杯子温度升高D. 放入冷水中的热鸡蛋温度降低8. 图2所示的物态变化实例中，由于液化形成的是9. 图3所示的电路中，电阻阻值R1<R2。

闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。

下列判断中正确的是A. I1 = I2B. I1 > I2C. U1 = U2D. U1 > U210. 小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图4所示。

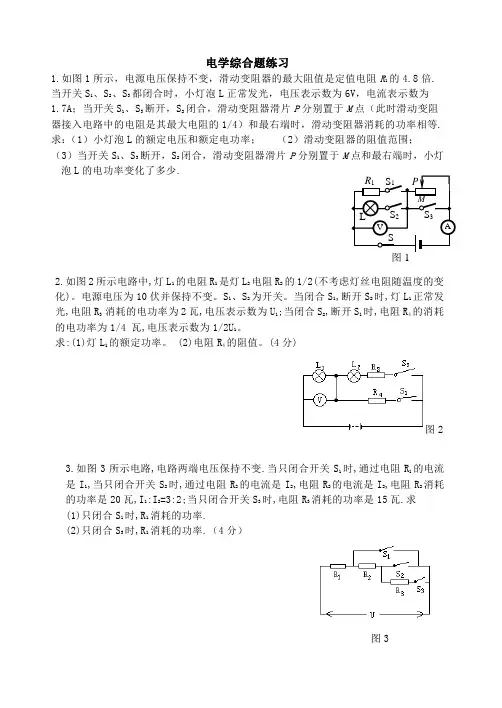

电学综合题练习1.如图1所示，电源电压保持不变，滑动变阻器的最大阻值是定值电阻R 1的4.8倍. 当开关S 1、S 2、S 3都闭合时，小灯泡L 正常发光，电压表示数为6V ，电流表示数为 1.7A ；当开关S 1、S 3断开，S 2闭合，滑动变阻器滑片P 分别置于M 点（此时滑动变阻 器接入电路中的电阻是其最大电阻的1/4）和最右端时，滑动变阻器消耗的功率相等. 求：（1）小灯泡L 的额定电压和额定电功率； （2）滑动变阻器的阻值范围； （3）当开关S 1、S 3断开，S 2闭合，滑动变阻器滑片P 分别置于M 点和最右端时，小灯泡L 的电功率变化了多少.2.如图2所示电路中,灯L 1的电阻R 1是灯L 2电阻R 2的1/2(不考虑灯丝电阻随温度的变化)。

电源电压为10伏并保持不变。

S 1、S 2为开关。

当闭合S 1,断开S 2时,灯L 1正常发光,电阻R 3 消耗的电功率为2瓦,电压表示数为U 1;当闭合S 2,断开S 1时,电阻R 4的消耗的电功率为1/4 瓦,电压表示数为1/2U 1。

求:(1)灯L 1的额定功率。

(2)电阻R 4的阻值。

(4分)图23.如图3所示电路,电路两端电压保持不变.当只闭合开关S 1时,通过电阻R 1的电流是I 1,当只闭合开关S 2时,通过电阻R 2的电流是I 2,电阻R 2的电流是I 2,电阻R 2消耗的功率是20瓦,I 1:I 2=3:2;当只闭合开关S 3时,电阻R 3消耗的功率是15瓦.求 (1)只闭合S 1时,R 1消耗的功率. (2)只闭合S 3时,R 1消耗的功率.（4分）图34.把电阻R1接入电压保持不变的电路中，通过R1的电流为2安，R1消耗的电功率设为P1。

把电阻R2与R1并联后接入该电路中，电路消耗的总功率设为P2，且P2=2.5P1。

若把R1和R2串联后仍接入该电路中，电阻R2消耗的电功率为7.2瓦，则电阻R1的阻值是多少欧？电源电压是多少？5．如图4所示的电路中，电源电压恒定。

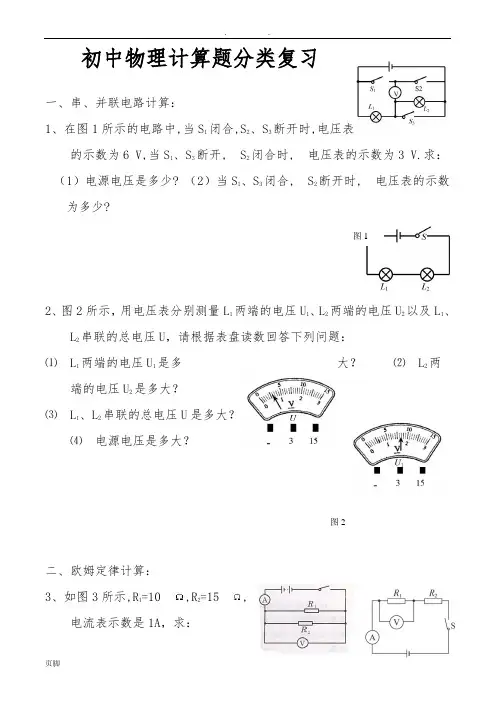

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?图12、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？图2二、欧姆定律计算：3、如图3所示,R1=10 ,R2=15 ,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？图34、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V；当电源电压增至12 V时，电流表的示数为0.5 A。

求电阻R1、R2的阻值。

三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A，电压表量程为0～3V。

求：(1)滑动变阻器允许接入电路的阻值围；(2)正常工作时整个电路消耗的最大功率。

图56、某电热水瓶的铭牌如下表所示。

若热水瓶装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。

求： （1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的部电路图。

7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。

当闭合开关S 1滑动变阻器的滑片P 移动到a 时，闭合开关S 2、S 3与断开S 2、S 3，电流表的变化围为0.4A ～0.1A ，电压表的变化围为6V ～4V ；当断开开关S 2和S 3，滑动变阻器的滑片P 移动到距a 点1/2时小灯泡L 正常发光。

北京市东城区普通中学2018届初三中考物理复习串、并联电路中电压的规律专题复习练习1.小翔观察小手电筒的电源，由两节干电池串联组成，可知该手电筒的工作电压是( )A．0.3 V B．1.5 V C．3 V D．4 V2. 如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是( )A．1.5 V B．3 V C．4.5 V D．6 V3. 如图所示，当将电压表分别接在aa′、bb′、cc′处时，测得两端的电压分别为U1、U2、U3，那么( )A．U1＝U2＝U3 B．U1>U2＝U3 C．U1≠U2≠U3 D．U1<U2＝U34. 如图所示，灯泡L1比L2亮，电压表V2示数为6 V。

下列说法正确的是( )A．V1示数为6 V B．V1示数大于6 V C．V示数小于6 V D．V示数大于6 V 5. 如图所示，电源电压是6 V且保持不变，开关S闭合后，电压表的示数是2 V，则( )A．L1两端的电压是2 V B．L2两端的电压是2 VC．L1两端的电压是3 V D．L2两端的电压是4 V6. 在同一个电路中，用电压表测得灯L1两端的电压为6 V，L2两端的电压为6 V，则两个灯泡( )A．一定是串联 B．一定是并联 C．串、并联都可能 D．无法判断7. 如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab＝2 V，U bc＝2 V，U ac＝4 V，在表格中记录数据后，下一步应该做的是( )A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值8. 如图所示的电路中，闭合开关S，已知电源电压为4.5 V，L1两端的电压为2 V，则电压表的示数为( )A．2 V B．2.5 V C．4.5 V D．6.5 V9. 如图所示的电路中三节蓄电池串联或并联，每节蓄电池的电压是2 V。

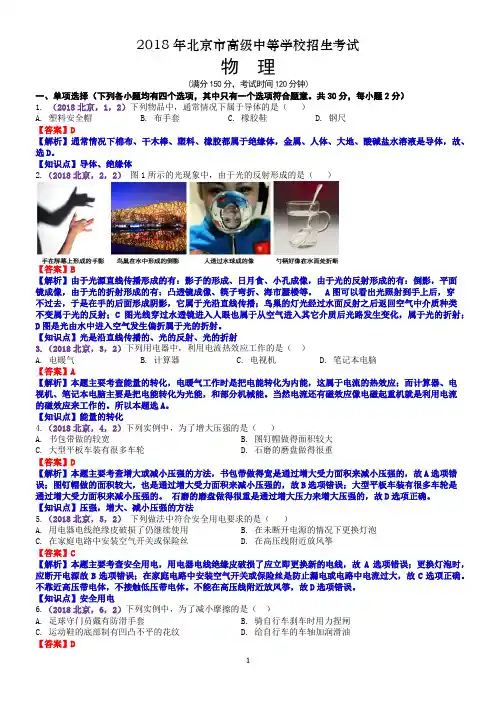

2018年北京市高级中等学校招生考试物理(满分150分，考试时间120分钟)一、单项选择（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分）1. （2018北京，1，2）下列物品中，通常情况下属于导体的是（）A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺【答案】D【解析】通常情况下棉布、干木棒、塑料、橡胶都属于绝缘体，金属、人体、大地、酸碱盐水溶液是导体，故、选D。

【知识点】导体、绝缘体2.（2018北京，2，2）图1所示的光现象中，由于光的反射形成的是（）【答案】B【解析】由于光源直线传播形成的有：影子的形成、日月食、小孔成像，由于光的反射形成的有：倒影，平面镜成像，由于光的折射形成的有：凸透镜成像、筷子弯折、海市蜃楼等。

A图可以看出光照射到手上后，穿不过去，于是在手的后面形成阴影，它属于光沿直线传播；鸟巢的灯光经过水面反射之后返回空气中介质种类不变属于光的反射；C图光线穿过水透镜进入人眼也属于从空气进入其它介质后光路发生变化，属于光的折射；D图是光由水中进入空气发生偏折属于光的折射。

【知识点】光是沿直线传播的、光的反射、光的折射3.（2018北京，3，2）下列用电器中，利用电流热效应工作的是（）A. 电暖气B. 计算器C. 电视机D. 笔记本电脑【答案】A【解析】本题主要考查能量的转化，电暖气工作时是把电能转化为内能，这属于电流的热效应；而计算器、电视机、笔记本电脑主要是把电能转化为光能，和部分机械能。

当然电流还有磁效应像电磁起重机就是利用电流的磁效应来工作的。

所以本题选A。

【知识点】能量的转化4.（2018北京，4，2）下列实例中，为了增大压强的是（）A. 书包带做的较宽B. 图钉帽做得面积较大C. 大型平板车装有很多车轮D. 石磨的磨盘做得很重【答案】D【解析】本题主要考查增大或减小压强的方法，书包带做得宽是通过增大受力面积来减小压强的，故A选项错误；图钉帽做的面积较大，也是通过增大受力面积来减小压强的，故B选项错误；大型平板车装有很多车轮是通过增大受力面积来减小压强的。

2018年中考一模整理之电学综合题（海淀）32．如图24所示，电源两端的电压U 保持不变。

闭合开关S 1、S 2，电流表示数为2A 。

闭合开关S 1，断开开关S 2，电流表示数为1.5A 。

已知电阻R 1=10Ω，求：（1）电源两端的电压U 。

（2）闭合开关S 1、S 2，10s 内电流通过电阻R 2产生的热量Q 。

（西城）33．如图25所示，电源两端电压为4V 且保持不变。

当开关S 1闭合、S 2断开时，电阻R 1消耗的电功率P 1为2 W ；当开关S 1、S 2都闭合时，电流表的示数为0.75 A 。

求：电阻R 2的阻值。

（东城）33．如图20所示的电路，电源电压不变，R 1=30Ω，R 2=15Ω。

闭合开关S ，电流表的示数为0.2A ，求： （1）电源电压； （2）通过干路的电流I ； （3）10s 内该电路消耗的电能。

图24 R 2S2图19（朝阳）32．如图22所示的电路，电阻R2的阻值是30Ω。

当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1.0A。

求：（1）电阻R1的阻值；（2）通电30秒钟，电流通过电阻R2所做的电功W2。

（丰台）31．如图26所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为50Ω。

闭合开关S，电阻R2两端的电压为10V。

求：（1）电阻R1两端的电压；（2）电阻R2消耗的电功率。

（石景山）32．如图21所示，电源两端的电压不变。

电阻R1 = 20Ω，电阻R2 = 5Ω，当只闭合开关S 时，电流表的示数为0.3A。

求：（1）电源两端的电压U；（2）当开关S、S1都闭合时，电阻R2消耗的功率P2。

图22 图26（房山）33．图26甲、乙为小兰家电饭锅及其简化电路，其中R 1和R 2均为电热丝，S 1为自动控制开关，可实现智能化地控制食物在不同时间段的温度。

图26丙为用该电饭锅焖熟一锅米饭后并保温时，功率随时间变化的图像。

已知高温档的功率为660W ，保温档的功率是110W 。
