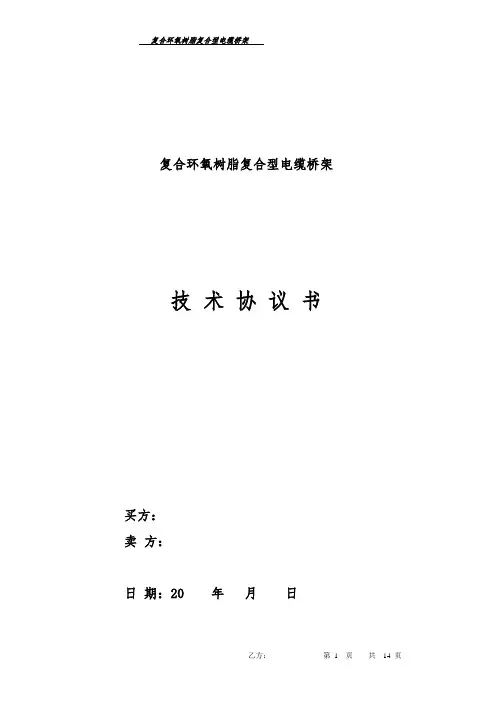

复合环氧树脂复合型电缆桥架
技术协议书
买方：
卖方：
日期：20 年月日
目录第一章设计基础数据
第二章标准规范
第三章技术参数及技术要求
第四章供货范围
第五章图纸资料交付
第六章质量控制检验试验与甲方监造
第七章性能保证及质量保证
第八章涂漆包装及运输
第九章开箱验货
第十章指导安装调试试运行及验收
第十一章培训及售后服务
第十二章主要配套制造商
第十三章其它
第一章设计基础数据1.1 环境条件
1.1.1 气温：
年平均气温：17.2℃
最热月平均气温：30.7℃
最冷月平均气温：14.4℃
极端最高温度：50.1℃
极端最低温度：-45.3℃
1.1.2 气压:
年平均气压：96.5 kPa
月最低气压：95.4 kPa
设计采用气压：96.5 kPa
1.1.3 降雨量：
年平均降雨量：1367.6毫米
月平均最大降雨量：323.5毫米
月平均最小降雨量：14.8毫米
历年最大积雪厚度：5厘米
年降雪天数： 2.2天
1.1.4 湿度：
年平均相对湿度：81%
最热月平均相对湿度：84%
最冷月平均相对湿度：80%
1.1.5 风速：
常年主导风向：多年N风，频率11%
年平均风速： 1.3 m／s
最大月平均风速： 1.6 m／s
极端最大风速（瞬时最大风速）：27.4 m／s
基本风载荷（10米基本风压值）：25kgf/m2
1.1.6 大气现象：
年平均蒸发量：1030.2mm
月平均最大蒸发量：147.2mm
月平均最小蒸发量：31.6mm
年平均日照时数：1174.9小时
年平均雷暴天数：42.9天
年无霜期天数：329天
1.1.7 地震烈度：7度
1.1.8 海拔高度：小于1000m
1.2 污秽条件
污秽等级按Ⅲ级考虑
第二章标准规范
乙方提供的复合环氧树脂复合型电缆桥架须遵循和参照执行下列设计、制造、检验标准：JB/T10216-2013 《电控配电用电缆桥架》
GB12615～12619 《抽芯铆钉技术条件》
QB/T1453-2003 《电缆桥架》
GB/T15568 《通用型片状模塑料(SMC)》
GB1220 《不锈钢焊棒》
GB/T1804 《一般公差线性尺寸的未注公差》
GB/T 12-198 半圆头方颈螺栓
GB/T 93-1987 弹簧垫圈
GB/T97.1-1985 垫圈
GB/T 700-1988 碳素结构钢
GB/T 1408.1-1999 固体绝缘材料电气强度试验方法，工频下的实验（eqvIEC60243-1:1988）GB/T2575-1989 玻璃纤维增强塑料耐水性试验方法
GB/T3857-1987 玻璃纤维增强热固性塑料耐水化学药品性能试验方法
优先原则:
当上述标准或文件条款互相有矛盾时,其优先原则为:
a.工业品买卖合同
b.技术协议书
c.标准及规范
第三章技术参数及技术要求

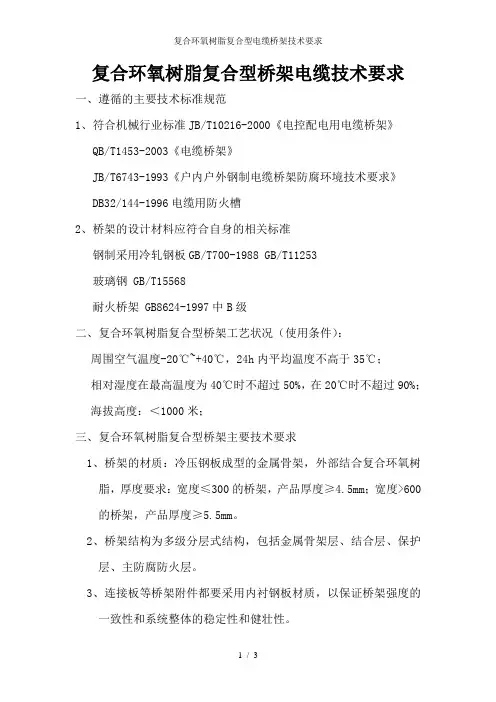

3.1 复合环氧树脂复合型电缆桥架的材质及结构要求
3.1.1 桥架材质为复合环氧树脂复合型，内衬整体金属骨架。
3.1.2 电缆桥架主架体结构分为六层，依次为钢板层、复合环氧树脂结合层、复合环氧树脂层、玻璃纤维方格布、复合环氧树脂层、防紫外线胶衣层，一次机械成型，无脱层和裂纹。钢板单面的防腐蚀层平均厚度为2.0mm。
a.桥架最内层为钢板经过喷砂、抛丸等处理后焊接成型的金属骨架.再镀锌处理。
b.第二层是用特定的树脂加入多种化学物质配制而成的树脂结合层。结合层的存在既能解决金属层与非金属层之间因膨胀系数不同造成的分层问题，更能大大增强金属层与非金属层的结合力度，是保证两层不会分开的关键步骤。另外，结合层要求喷砂、抛丸结束镀锌后立即进行结合层的喷涂。
c.第三层和第五层是最为关键的主防腐层，此层的主要原料是复合环氧树脂。此层是由环氧树脂、氢氧化铝、抗紫外线吸收剂、进口色浆、三氧化二锑、丙酮增韧剂、丙酮增塑剂以及消泡剂等多种原料通过一定比例制作而成的复合环氧树脂。经过改性后的此种环氧树脂不但可以具有耐强酸、强碱以及盐的腐蚀，而且不怕暴晒、不粉化、不龟裂等优点，其寿命可长达30年。
d.第四层为玻璃纤维方格布，是由三无（无蜡、无碱、无捻）、金锅玻璃纤维丝织成。方格布是树脂的增强材料，与复合环氧树脂一起用液压机压制成非金属防腐层，它与树脂的关系就如同钢筋与水泥的关系，由于它的存在可以使非金属层强度大大增大，有效的抵抗外力的碰撞。
e.最外面一层为胶衣层，是由彩胶制作而成。特有的高密度、高亮度等优点可以大大提高桥架的抗紫外线能力。

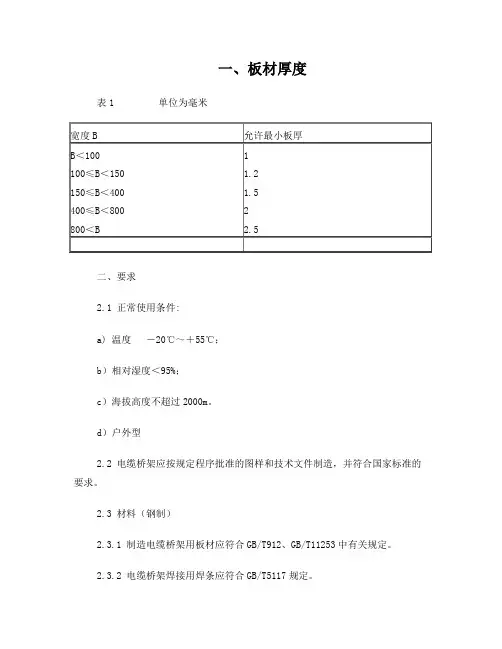

3.1.3 桥架内衬金属骨架，材质为冷轧钢板，采用一次冷压成型，桥架宽度为400 mm以内钢板厚度为1.5mm，桥架宽度为400 mm-800 mm内钢板厚度不低于1.8-2 mm，桥架宽度为800 mm 以上钢板厚度不低于2.75 mm。
3.2 桥架连接紧固螺栓、螺母、平垫片、弹簧垫片及半圆头方颈螺栓等紧固件应符合GB1220《不锈钢焊棒》标准并采用304的不锈钢材质；电缆桥架盖板配304的不锈钢扣锁。
3.3 复合环氧树脂复合型电缆桥架的表面处理要求
3.3.1 桥架外表面平整、光滑，不能有划痕、缺料、裂纹、色调不一致、斑迹等缺陷。锯、切、冲口断面及连接孔断面不得有分层毛刺。
3.3.2 桥架具有耐水性能及耐腐蚀性能。
3.3.3 桥架具有可靠的绝缘性能，其表面电阻率应大于或等于108Ω·mm2/m,体积电阻率应大于或等于107Ω·mm2/m。
3.3.4 桥架不应被点燃，如果被点燃应能离火自熄，具有阻然性能。
