DSC PC1616PC1832PC1864简易编程及操作
- 格式:doc
- 大小:132.00 KB
- 文档页数:6

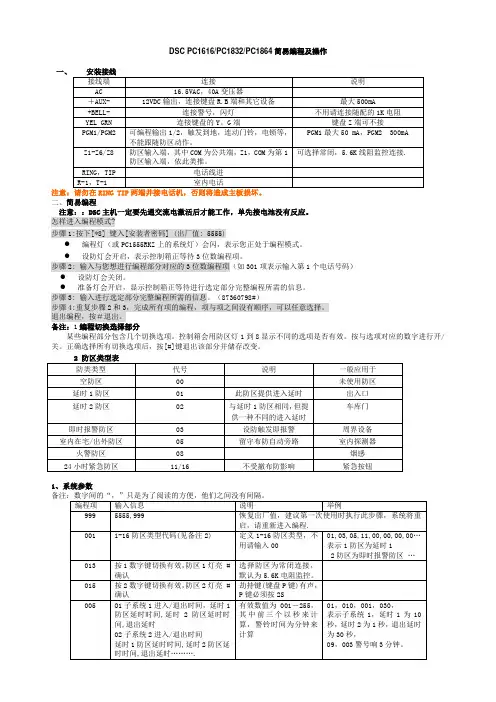

DSC PC1616/PC1832/PC1864简易编程及操作二、简易编程注意::DSC主机一定要先通交流电激活后才能工作,单先接电池没有反应。
怎样进入编程模式?步骤1:按下[*8] 键入[安装者密码] (出厂值: 5555)●编程灯(或PC1555RKZ上的系统灯)会闪,表示您正处于编程模式。
●设防灯会开启,表示控制箱正等待3位数编程项。
步骤2: 输入与您想进行编程部分对应的3位数编程项(如301项表示输入第1个电话号码)●设防灯会关闭。
●准备灯会开启,显示控制箱正等待进行选定部分完整编程所需的信息。
步骤3: 输入进行选定部分完整编程所需的信息。
(87360798#)步骤4:重复步骤2和3,完成所有项的编程,项与项之间没有顺序,可以任意选择。
退出编程,按#退出。
备注:1编程切换选择部分某些编程部分包含几个切换选项。
控制箱会用防区灯1到8显示不同的选项是否有效。
按与选项对应的数字进行开/关。
正确选择所有切换选项后,按[#]键退出该部分并储存改变。
1、系统参数2.通信编程6、9之外的任何一个键约2秒钟,之后会听到一种消防警车的声音,表示通信已成功。
3.键盘防区编程(如果不使用,请跳过这一步)4.扩展防区编程(如果不使用,请跳过这一步)DSC主机可以用PC5108扩展出8个防区,最多可连接5个,扩充至64个防区(含主板防区)。
安装接线请看附件- PC5108设置第2步 - 按[902]使监测功能有效。
控制箱会自动查看系统上的全部模块。
查看完成后(需时约1分钟)输入以下信息,以确认模块在系统上。
第3步 - 按[903]显示全部模块。
控制箱在系统上找到模块,防区指示灯会相应开启。
您可以用LCD键盘滚动模块。
见下表:5.6.无线编程1、设定时间和日期:撤防状态下输入*6,1234,1,10位数[hhmmMMDDYY](时分月日年各两位数),按#确认退出。
2、布撤防操作如果所有的防区准备好后备妥灯会亮,之后输入用户主人码(默认值为1234)即可布防,在布防状态下输入“用户密码”即可撤防.3.旁路在撤防状态下输入*1 然后输入要旁路的防区(按两位数字输入),按#确认(输入*1后可能通过看防区灯可知该防区是否已被旁路,灯亮表示已旁路)4.查看故障在撤防状态下输入*2通过查看防区灯来查看,按#退出。
用户操作所有的键盘都可以进行编程或指令操作。
LED键盘利用状态灯和防区灯的亮或灭来表示主机的报警状态或者编程数据,LCD键盘通过LCD屏来表示主机的报警状态或者编程数据。
本章的主要内容是描述基本的键盘操作。
键盘的详细指令请参照PC1616/1832/1864参考手册如果输入错误,可按[#] 号键后重新输入2.1 –外出布防布防前,键盘的Ready (准备就绪)灯应该亮起。
如果Ready (准备就绪)灯处于熄灭状态,请确保所有的被保护防区无人触发或处于旁路状态。
进行外出布防,可按下“外出布防”快捷按钮2秒钟,或者输入有效的用户密码,然后通过延时防区离开。
布防完成后,Armed (布防)指示灯将点亮。
如果已编程设定在家/外出防区,在输入有效的用户密码布防系统,延时防区被触发时,Bypass (旁路)指示灯会亮起和熄灭。
如果已打开“退出延时声音提示”选项,在退出延时期间,键盘将每秒发一个滴声,提醒用户离开(最后10秒时,每秒响3下)2.2 –在家布防布防前,键盘的Ready (准备就绪)灯应该亮起。
如果Ready (准备就绪)灯处于熄灭状态,确保所有的被保护防区无人触发或处于旁路状态。
进行在家布防,可按下“在家布防”快捷按钮2秒钟,或者输入有效的用户密码,延时期间不要触发延时防区。
如果是使用“在家布防”快捷按钮布防,在延时期间键盘将不发出提示音。
如果使用用户密码布防,且已打开“退出延时声音提示”选项,键盘依然会发出提示音。
2.3 –撤防用户必须通过延时防区进入。
进入后,键盘将发出持续的提示音(在延时的最后十秒里,键盘的提示音将变得更急促)来提醒用户对系统进行撤防。
您可输入有效的用户密码对整个系统撤防。
如果主机布防期间发生了报警事件,LED键盘的Memory (报警记忆)指示灯和防区灯将处于闪烁状态,而LCD键盘将显示“Alarm |n Memory”。
输入[#]号键将使系统回到准备状态2.4 –[*] 命令下列目录是[*]命令可执行操作的具体描述:[*][1] 旁路(撤防状态)/重新激活防区(布防状态)[*][2] 显示故障状态[*][3] 报警记忆[*][4] 门铃功能开/关[*][5] 用户密码编辑[*][6] 用户命令[*][7][x] 命令功能1~4[*][8] 安装员编程[*][9][code] 无进入延时布防[*][0] 快速布防(撤防状态)/快速退出(布防状态)[*][1] 旁路/重新激活内部防区LED 键盘:输入[*][1]进入旁路模式。

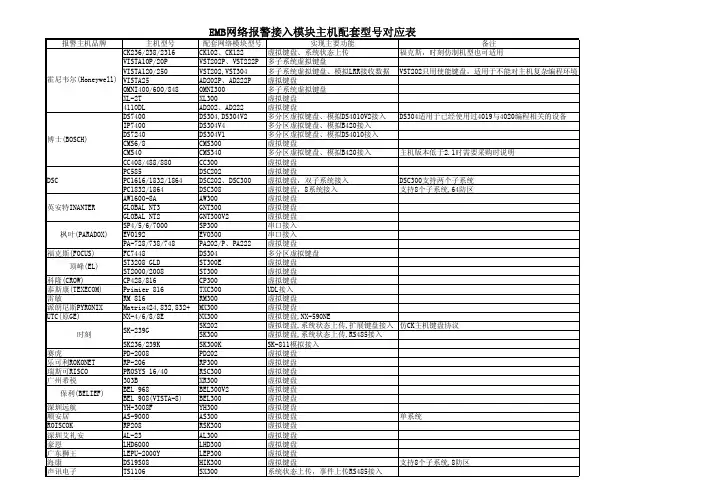

报警主机品牌主机型号配套网络模块型号实现主要功能备注CK236/238/2316CK102、CK122虚拟键盘、系统状态上传福克斯,时刻仿制机型也可适用VISTA10P/20PVST202P、VST222P 多子系统虚拟键盘VISTA120/250VST202,VST304多子系统虚拟键盘、模拟LRR接收数据VST202只用使能键盘,适用于不能对主机复杂编程环境VISTA25AD202P、AD222P 虚拟键盘OMNI400/600/848OMNI300多子系统虚拟键盘XL-2TXL300虚拟键盘4110DLAD202、AD222虚拟键盘DS7400DS304,DS304V2多分区虚拟键盘、模拟DS4010V2接入DS304适用于已经使用过4019与4020编程相关的设备IP7400DS304V4多分区虚拟键盘、模拟B420接入DS7240DS304V1多分区虚拟键盘、模拟DS4010接入CMS6/8CMS300虚拟键盘CMS40CMS340多分区虚拟键盘、模拟B420接入主机版本低于2.1时需要采购时说明CC408/488/880CC300虚拟键盘PC585DSC202虚拟键盘PC1616/1832/1864DSC202、DSC300虚拟键盘,双子系统接入DSC300支持两个子系统PC1832/1864DSC308虚拟键盘,8系统接入支持8个子系统,64防区AW1600-8AAW300虚拟键盘GLOBAL NT3GNT300虚拟键盘GLOBAL NT2GNT300V2虚拟键盘SP4/5/6/7000SP300串口接入EVO192EVO300串口接入PA-728/738/748PA202/P、PA222虚拟键盘福克斯(FOCUS)FC7448DS304多分区虚拟键盘ST3208 GLD ST300E 虚拟键盘ST2000/2008ST300虚拟键盘科隆(CROW)CP428/816CP300虚拟键盘泰斯康(TEXECOM)Primier 816TXC300UDL接入雷敏RM 816RM300虚拟键盘派朗尼斯PYRONIX Matrix424,832,832+MX300虚拟键盘UTC(原GE)NX-4/6/8/8ENX300虚拟键盘,NX-590NE SK202虚拟键盘,系统状态上传,扩展键盘接入仿CK主机键盘协议SK300虚拟键盘,系统状态上传,RS485接入SK236/239K SK300K SK-811模拟接入赛虎PD-2008PD202虚拟键盘乐可利ROKONETRP-206RP300虚拟键盘瑞斯可RISCOPROSYS 16/40RSC300虚拟键盘广州希税303B XR300虚拟键盘BEL 968BEL300V2虚拟键盘BEL 908(VISTA-8)BEL300虚拟键盘深圳远航YH-3008F YH300虚拟键盘顺安居AS-9000AS300虚拟键盘单系统ROISCOKRP208RSK300虚拟键盘深圳艾礼安AL-23AL300虚拟键盘豪恩LHD6000LHD300虚拟键盘广东狮王LEPU-2000Y LEP300虚拟键盘海康DS19S08HIK300虚拟键盘支持8个子系统,8防区声讯电子TS1106SX300系统状态上传,事件上传RS485接入保利(BELIEF)EMB网络报警接入模块主机配套型号对应表英安特INANTER SK-239G 霍尼韦尔(Honeywell)博士(BOSCH)DSC 枫叶(PARADOX)顶峰(EL)时刻。

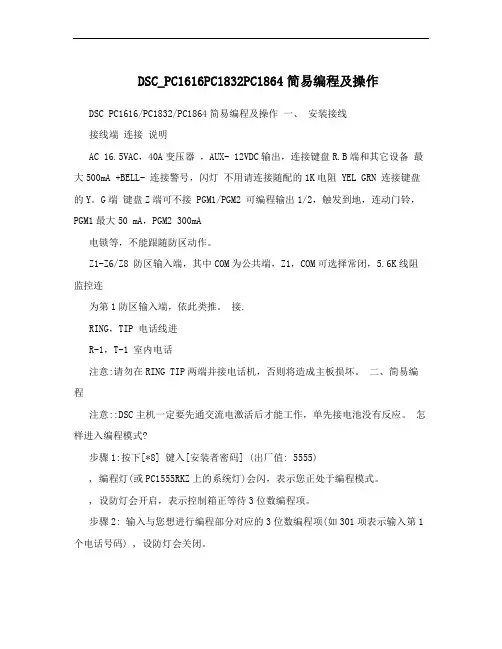

DSC_PC1616PC1832PC1864简易编程及操作DSC PC1616/PC1832/PC1864简易编程及操作一、安装接线接线端连接说明AC 16.5VAC,40A变压器,AUX- 12VDC输出,连接键盘R.B端和其它设备最大500mA +BELL- 连接警号,闪灯不用请连接随配的1K电阻 YEL GRN 连接键盘的Y。
G端键盘Z端可不接 PGM1/PGM2 可编程输出1/2,触发到地,连动门铃,PGM1最大50 mA,PGM2 300mA电锁等,不能跟随防区动作。
Z1-Z6/Z8 防区输入端,其中COM为公共端,Z1,COM可选择常闭,5.6K线阻监控连为第1防区输入端,依此类推。
接.RING,TIP 电话线进R-1,T-1 室内电话注意:请勿在RING TIP两端并接电话机,否则将造成主板损坏。
二、简易编程注意::DSC主机一定要先通交流电激活后才能工作,单先接电池没有反应。
怎样进入编程模式?步骤1:按下[*8] 键入[安装者密码] (出厂值: 5555), 编程灯(或PC1555RKZ上的系统灯)会闪,表示您正处于编程模式。
, 设防灯会开启,表示控制箱正等待3位数编程项。
步骤2: 输入与您想进行编程部分对应的3位数编程项(如301项表示输入第1个电话号码) , 设防灯会关闭。
, 准备灯会开启,显示控制箱正等待进行选定部分完整编程所需的信息。
步骤3: 输入进行选定部分完整编程所需的信息。
(87360798#)步骤4:重复步骤2和3,完成所有项的编程,项与项之间没有顺序,可以任意选择。
退出编程,按,退出。
备注:1编程切换选择部分某些编程部分包含几个切换选项。
控制箱会用防区灯1到8显示不同的选项是否有效。
按与选项对应的数字进行开/关。
正确选择所有切换选项后,按[#]键退出该部分并储存改变。
2 防区类型表防类类型代号说明一般应用于空防区 00 未使用防区延时1防区 01 此防区提供进入延时出入口延时2防区 02 与延时1防区相同,车库门但提供一种不同的进入延时即时报警防区 03 设防触发即报警周界设备室内在宅/出外防区 05 留守布防自动旁路室内探测器火警防区 08 烟感 24小时紧急防区 11/16 不受撤布防影响紧急按钮1、系统参数备注:数字间的“,”只是为了阅读的方便,他们之间没有间隔。
微电脑程序控制器操作手册在使用本控制器之前,请先确定控制器的输入输出范围和输入输出种类与您的需求是相符的。
1.面板说明1.1七段显示器PV :处理值 (process value) ,红色 4 位显示SV :设定值 (setting value) ,绿色 4 位显示1.2LEDOUT1:第一组输出 (Output1) ,绿色灯OUT2:第二组输出 (Output2) ,绿色灯AT:自动演算 (Auto Tuning) ,黄色灯PRO:程式执行中 (Program) ,黄色灯 ----- 只适用于 PFY 系列AL1:第一组警报 (Alarm 1) ,红色灯AL2:第二组警报 (Alarm 2) ,红色灯MAN:输出百分比手动调整 (Manual) ,黄色灯※注意:当发生错误 (Error) 时, MAN 灯会亮,并将输出百分比归零1.3按键SET:设定键 (写入设定值或切换模式 ):移位键 (移动设定位数 ):增加键 (设定值减 1):减少键 (设定值加 1)A/M:自动 (Auto)/ 手动 (Manual) 切换键。
自动:输出百分比由控制器内部演算决定手动:输出百分比由手动调整OUTL( 在 User Level 中)决定2自动演算功能 (Auto tuning)2.2需先将 AT(在 User Level 中)设定为 YES ,启动自动演算功能。
2.3自动演算结束后,控制器内部会自动产生一组新的PID 参数取代原有的 PID 参数。
*自动演算适用于控温不准时,由控制器自行调整PID 参数。
2.4ATVL :自动演算偏移量 (AutoTuning offset Value)SV 减 ATVL 为自动演算设定点,设定 ATVL 可以避免自动演算时,因 PV 值震荡而超过设定点 (Overshoot) 。
例如: SV=200 ℃, ATVL=5 ,则自动演算设定点为195 ℃当自动演算中, PV 值震荡,则是在 195 ℃上下震荡,因此可避免PV 值震荡超过 200℃。
用户操作所有的键盘都可以进行编程或指令操作。
LED键盘利用状态灯和防区灯的亮或灭来表示主机的报警状态或者编程数据,LCD键盘通过LCD屏来表示主机的报警状态或者编程数据。
本章的主要内容是描述基本的键盘操作。
键盘的详细指令请参照PC1616/1832/1864参考手册如果输入错误,可按[#] 号键后重新输入2.1 –外出布防布防前,键盘的Ready (准备就绪)灯应该亮起。
如果Ready (准备就绪)灯处于熄灭状态,请确保所有的被保护防区无人触发或处于旁路状态。
进行外出布防,可按下“外出布防”快捷按钮2秒钟,或者输入有效的用户密码,然后通过延时防区离开。
布防完成后,Armed (布防)指示灯将点亮。
如果已编程设定在家/外出防区,在输入有效的用户密码布防系统,延时防区被触发时,Bypass (旁路)指示灯会亮起和熄灭。
如果已打开“退出延时声音提示”选项,在退出延时期间,键盘将每秒发一个滴声,提醒用户离开(最后10秒时,每秒响3下)2.2 –在家布防布防前,键盘的Ready (准备就绪)灯应该亮起。
如果Ready (准备就绪)灯处于熄灭状态,确保所有的被保护防区无人触发或处于旁路状态。
进行在家布防,可按下“在家布防”快捷按钮2秒钟,或者输入有效的用户密码,延时期间不要触发延时防区。
如果是使用“在家布防”快捷按钮布防,在延时期间键盘将不发出提示音。
如果使用用户密码布防,且已打开“退出延时声音提示”选项,键盘依然会发出提示音。
2.3 –撤防用户必须通过延时防区进入。
进入后,键盘将发出持续的提示音(在延时的最后十秒里,键盘的提示音将变得更急促)来提醒用户对系统进行撤防。
您可输入有效的用户密码对整个系统撤防。
如果主机布防期间发生了报警事件,LED键盘的Memory (报警记忆)指示灯和防区灯将处于闪烁状态,而LCD键盘将显示“Alarm |n Memory”。
输入[#]号键将使系统回到准备状态2.4 –[*] 命令下列目录是[*]命令可执行操作的具体描述:[*][1] 旁路(撤防状态)/重新激活防区(布防状态)[*][2] 显示故障状态[*][3] 报警记忆[*][4] 门铃功能开/关[*][5] 用户密码编辑[*][6] 用户命令[*][7][x] 命令功能1~4[*][8] 安装员编程[*][9][code] 无进入延时布防[*][0] 快速布防(撤防状态)/快速退出(布防状态)[*][1] 旁路/重新激活内部防区LED 键盘:输入[*][1]进入旁路模式。
z DSC308内部使用57600bps的通讯速率,最大支持8分区和64防区;
EMB网络报警模块
z与主机连接通讯后需要一定的同步时间(2分钟以上)才能获取全主
机的状态;
使用说明书
型号:DSC308
(DSC PC1832/1864适用)
1、主要技术参数:
1.输入电压:14~18V DC
2.工作电流:300mA(最大800mA)
3.支持的协议:ARP,IP, ICMP ,UDP,TCP, DHCP,HTTP,SOCK5
4.网络接口:10M IEEE 802.3 UTP接口RJ45
2、外型及电气定义
z外型
z指示灯
RX:网络接收数据指示灯
TX:网络发送数据指示灯
RUN:命令数据交互通讯指示灯
z功能选择开关
RST:模块复位。
特殊需求时使用,正常使用时处于OFF位置。
DP:网络通讯参数远程修改使能,处于短接状态时才能修改网络通讯参数,出厂时允许修改。
FS1、FS2:DSC308型号上不使用此功能。
z主机接线端子对应表
3、主机编程及接入事项
DSC308是模拟键盘发送命令和接收主机信息的,在和其它附件合用时要注意要附合主机的使用说明书中的要求。
z DSC308和其它主机键盘在系统中充当相同的功能,不带地址限制直接接入键盘接口就可以,支持多个模块并接控制(数量同主机说明书中所述);。
POWER PC1616/PC1832/PC1864安装手册第一章功能与概述一、防区设置:1、本机带6/8个有线防区。
2、选用有线扩展模块PC5108进行有线扩展,可分别将有线防区扩展至16、32、64个、通过PC5132进行无线扩展,将系统扩展为32个无线防区。
3、有34种防区类型,8种防区属性。
4、防区有3种接线方式:常闭、单线尾、双线尾,线尾电阻5.6KΩ,采用双线尾方式时,可判断该防区是防拆报警(11.2KΩ)、入侵报警(开路)、故障(短路)。
5、可设2/4/8个分区。
6、通过可编址防区扩展模块PC5100进行总线扩展。
通过AMX-400可延伸总线到4.5公里;二、密码设置:1、1个管理员密码:可设定其它密码和执行任何键盘功能。
2、1个维护员密码:只能用于设防、撤防,不能执行防区旁路,布撤防时,不会发出提示音。
主要用于设备检测和调试。
3、32个以上用户密码:用于布防、撤防、旁路,4位或6位可选。
4、2个劫持密码:输入此密码,主机向中心发出劫持警情。
5、2个监管密码:可用于设定用户密码和劫持密码。
6、1个安装密码:用于编程。
三、键盘和模块:1、最多可并联8个键盘,采用总线(四线制)连接。
总线长度达305米。
2、可用带防区键盘,包括PC5508(Z)、PC5516(Z)、LCD5500(Z)、PC5532(Z),LCD5501Z。
3、每个键盘都有5个可编程功能键。
四、可编程输出:1、2/4个可编程输出(接地),PGM1可输出50mA,PGM2输出300mA。
可用于烟感探测器。
PC1864的PGM3、PGM4与PGM1相同。
2、有多种属性可选用。
3、使用PC5208或PC5204可分别增加8个50mA可编程输出和4个300mA可编程输出口。
五、通信支持:1、支持SIA和CONTACT ID(简称C ID)等通信格式,支持用户拨号。
2、3个可编程电话号码。
3、支持DTMF(双音频)和脉冲拨号。
4、可设2个系统用户编号。
PC1616灵活的防区配置:●6个全可编程基本防区●39个用户访问码:32个一般用户码,1个系统管理员码,2个监测码,2个挟持码,1个维护码和1个安装员码●可使用带防区输入键盘:PC5508Z,PC5516Z,PC5532Z,LCD5500Z,LCD5501Z ●通过8防区扩展模块PC5108进行有线扩展●通过可编址防区扩展模块PC5100进行总线扩展,●通过AMX-400可以延伸总线距离到4.5公里●通过无线接收器PC5132进行无线扩展,无线防区监测,可扩展到32个无线防区●支持34种防区类型,8种可编程防区属性●支持2个子系统报警输出:●警铃输出回路监测,700mA@12VDC,最大3Amps●持续或间断输出EEPROM存储器:●当交流电和电池故障时,保存系统编成信息和系统状态可编程电压输出:●可支持多达14个可编程电压输出,20个编程选项,可以跟防区一一对应-使用PC5208模块可扩展8个小电流(50mA)PGM输出口-使用PC5204模块可扩展4个大电流(1A)PGM输出口●主板自带一个小电流PGM1(50mA)输出和一个大电流PGM2(300mA),输出PGM2可用作烟感探测器的复位1.5A稳压电源:●辅助电源输出: 550mA@12VDC●正温度系数(PTC)保护●交流断电和电池低电压监测●锁定交流电频率的内部时钟电源要求:●电池:12V,7Ah,可充电密封铅酸蓄电池●变压器:16.5VAC,40VA数字式报警通讯:●支持包括SIA和CONTACT ID在内的所有主要通讯格式●事件引发的个人呼叫●3个可编程的电话号码●2个账号●抗干扰功能●对为每个电话号码提供的选定传输报告进行分离系统监管:PC1616可持续监测多种可能的故障情况:●交流电故障●防区故障●火警故障●电话线故障●电池电量不足●警铃输出故障●内部始终丢失●辅助电源故障●防区防拆●通讯失败●模块错误(监管或防拆)防误报功能:●有声退出延时●有声退出错误●快速退出●进入延时紧急●通讯延时●交叉防区●旋转按键缓冲器●退出延时重启其他功能:●在给定时间对子系统自动设防●可用键盘激活警报输出和通讯测试●键盘锁定●监听和对讲功能●所有模块通过4线KEYBUS连接至主机,最远可达305米●可通过打印机模块或软件查看时间记录●支持上传/下载PC1832灵活的防区配置:●8个全可编程基本防区●39个用户访问码:32个一般用户码,1个系统管理员码,2个监测码,2个挟持码,1个维护码和1个安装员码●可使用带防区输入键盘:PC5508Z,PC5516Z,PC5532Z,LCD5500Z,LCD5501Z ●可扩展到32个防区●通过8防区扩展模块PC5108进行有线扩展●通过可编址防区扩展模块PC5100进行总线扩展,●通过AMX-400可以延伸总线距离到4.5公里●通过无线接收器PC5132进行无线扩展,无线防区监测,可扩展到32个无线防区●支持34种防区类型,8种可编程防区属性●支持4个子系统报警输出:●警铃输出回路监测,700mA@12VDC,最大3Amps●持续或间断输出EEPROM存储器:●当交流电和电池故障时,保存系统编成信息和系统状态可编程电压输出:●可支持多达14个可编程电压输出,20个编程选项,可以跟防区一一对应-使用PC5208模块可扩展8个小电流(50mA)PGM输出口-使用PC5204模块可扩展4个大电流(1A)PGM输出口●主板自带一个小电流PGM1(50mA)输出和一个大电流PGM2(300mA),输出PGM2可用作烟感探测器的复位1.5A稳压电源:●辅助电源输出: 550mA@12VDC●正温度系数(PTC)保护●交流断电和电池低电压监测●锁定交流电频率的内部时钟电源要求:●电池:12V,7Ah,可充电密封铅酸蓄电池●变压器:16.5VAC,40VA数字式报警通讯:●支持包括SIA和CONTACT ID在内的所有主要通讯格式●事件引发的个人呼叫●3个可编程的电话号码●2个账号●抗干扰功能●对为每个电话号码提供的选定传输报告进行分离系统监管:PC1832可持续监测多种可能的故障情况:●交流电故障●防区故障●火警故障●电话线故障●电池电量不足●警铃输出故障●内部始终丢失●辅助电源故障●防区防拆●通讯失败●模块错误(监管或防拆)防误报功能:●有声退出延时●有声退出错误●快速退出●进入延时紧急●通讯延时●交叉防区●旋转按键缓冲器●退出延时重启其他功能:●在给定时间对子系统自动设防●可用键盘激活警报输出和通讯测试●键盘锁定●监听和对讲功能●所有模块通过4线KEYBUS连接至主机,最远可达305米●可通过打印机模块或软件查看时间记录●支持上传/下载PC1864灵活的防区配置:●8个全可编程基本防区●39个用户访问码:32个一般用户码,1个系统管理员码,2个监测码,2个挟持码,1个维护码和1个安装员码●可使用带防区输入键盘:PC5508Z,PC5516Z,PC5532Z,LCD5500Z,LCD5501Z●可扩展到64个防区●通过8防区扩展模块PC5108进行有线扩展●通过可编址防区扩展模块PC5100进行总线扩展,●通过AMX-400可以延伸总线距离到4.5公里●通过无线接收器PC5132进行无线扩展,无线防区监测,可扩展到32个无线防区●支持34种防区类型,8种可编程防区属性●支持8个子系统报警输出:●警铃输出回路监测,700mA@12VDC,最大3Amps●持续或间断输出EEPROM存储器:●当交流电和电池故障时,保存系统编成信息和系统状态可编程电压输出:●可支持多达14个可编程电压输出,20个编程选项,可以跟防区一一对应-使用PC5208模块可扩展8个小电流(50mA)PGM输出口-使用PC5204模块可扩展4个大电流(1A)PGM输出口●主板自带一个小电流PGM1(50mA)输出和一个大电流PGM2(300mA),输出PGM2可用作烟感探测器的复位1.5A稳压电源:●辅助电源输出: 550mA@12VDC●正温度系数(PTC)保护●交流断电和电池低电压监测●锁定交流电频率的内部时钟电源要求:●电池:12V,7Ah,可充电密封铅酸蓄电池●变压器:16.5VAC,40VA数字式报警通讯:●支持包括SIA和CONTACT ID在内的所有主要通讯格式●事件引发的个人呼叫●3个可编程的电话号码●2个账号●抗干扰功能●对为每个电话号码提供的选定传输报告进行分离系统监管:PC1864可持续监测多种可能的故障情况:●交流电故障●防区故障●火警故障●电话线故障●电池电量不足●警铃输出故障●内部始终丢失●辅助电源故障●防区防拆●通讯失败●模块错误(监管或防拆)防误报功能:●有声退出延时●有声退出错误●快速退出●进入延时紧急●通讯延时●交叉防区●旋转按键缓冲器●退出延时重启其他功能:●在给定时间对子系统自动设防●可用键盘激活警报输出和通讯测试●键盘锁定●监听和对讲功能●所有模块通过4线KEYBUS连接至主机,最远可达305米●可通过打印机模块或软件查看时间记录●支持上传/下载PC585(Power432)灵活的防区设置●4个全可编程防区;用键盘防区输入口和无线防区系统可扩展到32防区●38个访问码:5个用户码、1个保养码、2个劫持码、2个监测码和32个一般访问码●27个防区类型:8种可编程防区属性●常闭,单线尾和双线尾防区布线●使用PC5132无线接收机可用8个无线防区●音频报警输出●100mA监察院测警铃输出(电流额定值是3安培),12VDC ●PGM1=300mA; PGM2=50mA●供应1.5Amp的标准电源●550mA辅助电源,12VDC●正温度系数(PTC)元件代替熔线●监测交流电告电池的丢失●内部时钟锁到交流电频率所需电源●变压器=16.5VAC,1.5VA●电池=最小12V,4Ah充电密封铅电池遥控键盘详细说明●可用3不同的键盘:●PC1555RKZ带防区输入的8防区LED键盘●PC5508Z带防区输入的8防区LED键盘●LCD5500Z带防区输入的字母数字键盘●所有键盘有5个全可编程功能键●连接多达8个键盘●4线连接到总线●内置压电蜂鸣器数字通信器详细说明●支持包括SIA和Contact ID的主格式●事件通知个人传呼机●3个可编程电话号码●2个户号●支持LINKS 1000通信格式●支持LINKS2X50长距离无线电传送器●DTMF和脉冲拨号●抗干扰功能●可选择报告可传输到不同的电话系统监测性能●PC585能够持续监控许多可能发生的故障:●交流电故障●防区故障●防区防拆●火警故障●电话线路故障●通信故障●电池低电压●警铃输出故障●模块故障(监测或内部时钟丢失)●辅助电源供应故障●预防误报的功能●退出失败音频提示●通信延时●进入延时的紧急情况●快速退出●交叉防区盗警报警●旋转按键缓冲[隐藏...]PC5010(Power 832)灵活的防区配置:●8个可编程防区●38个访问代码: 32个用户代码、1个SA (系统管理员)代码、2个分区管理员代码、2个劫持代码和 1个维护代码●可扩展至 32个防区●可使用带有防区输入口的键盘(PC5508Z、PC5516Z、PC5532Z、LCD5500Z、LCD5501Z 和 PC5502Z2)●使用 PC5108 8 防区扩展模块可以实现有线扩展●通过可编址防区扩展模块PC5100进行总线扩展,●通过AMX-400可以延伸总线距离到4.5公里●使用 PC5132 无线防区扩展模块(多达 32个无线防区,433MHz,全监管)可以实现无线扩展●通常处于关闭状态,单 EOL 或双 EOL 防区监管●2线烟感输入(通过 PGM2 输入)●27 种防区类型,8个可编程防区选项●2个分区声音警报输出:●监管警铃输出(电流限制为 3 A),12 V 直流●持续或间断输出EEPROM 存储器:●在交流电源和电池发生致命故障时不会丢失编程或系统状态。
AW-NC800通用型报警主机网络通讯模块C1. 产品概述AW-NC800是一款通用型报警主机网络通讯模块,采用全新系统架构,可实现各品牌报警主机网络化联网统一改造。
2. 产品特点●使用全新系统架构,实现各品牌报警主机网络化联网统一改造●采用INANTER标准网络互连协议,支持无缝对接INANTER ACRS200TI、ACMS2000、SIMS2000系列软硬件接警系统●支持HoneyWell、BOSCH、DSC、枫叶、科隆等主流报警主机接入●通过报警主机键盘口获取报警主机状态及报警消息进行IP联网上传数据,支持远程反向控制报警主机(布防、撤防、旁路等)●有线LAN(M)、有线LAN(M)+无线GPRS(G)、有线LAN(M)+无线4G全网通(4G)三种传输模式可选,支持有线/无线互为备份模式工作●支持4路开关量输入,可对任意一路开关量进行上传报告事件代码自定义,可用于银行营业场所的市电、UPS电、DVR视频丢失、温湿度环境探测器、电气火灾探测器的接入,提供更完整的解决方案●支持通过网络进行参数设置及固件升级,或本地接入WIFI模块,并通过手机APP进行参数设置和固件升级●面板LED指示灯直观显示网络链接及通信状态●具备2路开关量输出,支持报警主机通讯故障、网络中心通讯故障的联动输出,支持远程控制打开/关闭输出开关●支持报警主机事件数据缓存、支持网络链路故障状态下的事件缓存记录续传,网络故障恢复后自动实时上传事件记录(包含准确的时间、事件类型等),事件记录2000条●支持多个网络中心设置,其中有线LAN(2个)、无线GRPS/4G(2个),支持网络心跳设置,时间间隔1-999秒可调●具备实时时钟,支持远程校时(与INANTER ACRS200接警机等)●支持物联网卡●具备网络故障(断网、通讯中断)自恢复机制3. 技术规格特性描述工作电源DC 10-18V工作电流最大400mA硬件特性32位ARM7 CPU,64K RAM,256K FLASH物理接口报警主机通讯接口:1组RJ45接口:1个,100 Mbps,1.5KV电磁隔离报警输入:4个,常闭报警输出:2个,12VDC 100mASIM卡插口:1个(AW-NC800MG / AW-NC800M4G)WIFI模块接口:1个通信协议TCP/IP,目标IP、端口、心跳间隔均可设置无线连接特性MG(GPRS):GPRS multi-slot class 10(默认)GPRS multi-slot class 8 M4G(4G):GNSS gpsOne Gen 8B;standalone;assisted,XTRA无线数据特性MG(GPRS):数据下行传输:最大85.6kbps; 数据上行传输:最大42.8kbps M4G(4G):LTE CAT4 上行最大速率:50Mbps;下行最大速率:150Mbps工作频段MG(GPRS):EGSM900;DCS1800MHzM4G(4G):TDD-LTE B38/B39/B40/B41,FDD-LTE B1/B3/B8,WCDMA/HSDPA/HSPA+ B1/B8工作环境-20ºC~50°C/不大于90%,非凝露外形尺寸175mm×93mm×30mm4.订货型号型号名称适配标识AW-NC800M 通用型有线IP网络模块/HYCK 适配:HONEYWELL CK23系列/PRSP 适配:枫叶 SP4/5/6/7000系列/CRCP 适配:科隆CP428/816/BSCC 适配:BOSCH CC408/488/880系列/BSCM 适配:BOSCH CMS6/8/40系列/DSPC 适配:DSC PC585/1616/1832/1864系列/PRPA 适配:枫叶PA728/738/748系列/HYVS 适配:HONEYWELL VISTA10/20/120系列AW-NC800MG 通用型有线IP/无线GPRS网络模块AW-NC800M4G 通用型有线IP/无线4G全网通网络模块5. 接线示意图ETHERNETRESETWifiSocket+-V+ClkDataZ1Z2Z3Z4GNDO1+O1-O2+O2-SIM网络接口复位孔Wifi 模块接口12V 直流输入ALARM HOST 报警主机通讯接口4路报警输入 12V 输出1 12V 输出2SIM 卡口网络接口:RJ45口复位孔:使用尖物放入复位孔,持续按住后,将NC800上电,松开后可恢复出厂值 WIFI 模块接口:可插入INANTER 专用WIFI 模块,实现WIFI 连接设置 12V 直流输入:直流12V 提供模块供电 报警主机通讯接口:主流报警主机接入通讯口报警输入:4路开关量输入,事件代码(Contact ID )自定义,可用于银行营业场所的市电、UPS 电、DVR 视频丢失、温湿度环境探测器、电气火灾探测器等的接入 12V 输出:2路12V 输出,可实现远程控制打开或关闭 SIM 卡口:SIM 卡接口6. 状态灯显示2G/4G STATUS 4G DATARSSI (5级)WAN1 WAN 2 WAN3 WAN4 ALARM HOSTCOM 状态灯4G 指示灯信号强度有线IP 中心1连接指示灯有线IP 中心2连接指示灯 GPRS 中心1连接指示灯GPRS 中心2连接指示灯网络模块 通讯指示灯7. NC800参数设置1)、将NC800连接至网络,打开DeviceManagement.exe,点击【搜索主机】,如下图:NC800的默认IP地址为192.168.1.178,在同一网段中可搜索到网络中的设备并在设备列表里显示,下方的【切换网络】可切换安装搜索工具电脑的网络2)、双击设备,进入设备信息界面,在信息界面可以设置NC800的基本参数,点击【编辑】,密码为空。
技术员专用编程书一.基本命令:“5555”默认安装员密码,“1234”默认管理员密码#退出或从新输入*用来命令具体操作*0快速布撤防*1旁路(撤防状态),激活防区(布防状态);*2显示故障状态;*3报警记录;*4门铃功能开/关(键盘声音)也可通过门铃快捷键来实现;*5用户密码编辑(操作具体功能需加管理员密码);*6用户命令(操作具体功能需加管理员密码);*7X命令功能1-4(命令或控制PGM输出);*8安装员编程(操作具体功能需加安装员密码);*9无进入延时布防(操作具体功能需加管理员密码);辅助功能键:(PK键盘右侧详见键盘图案)长按2秒;1在家布防2外出布防3门铃功能打开/关闭4火警探测器复位5快速退出二.具体编程:A.用户密码编辑:(可直接输入新的3位密码编号进行下一个密码编程)a.编程:*5+管理员密码+密码序号(01-39)+XXXXXX(四位或六位);b.更改:*5+管理员密码+密码序号(01-39)+新XXXXXX(四位或六位);c.删除:*5+管理员密码+密码序号(01-39)+*B.用户密码属性定义:*5+管理员密码+密码序号(01-39)+99+密码属性定义(详见编程手册)C.日期编程:*6+管理员密码+功能1(时间/日期编程,其余选项详见编程手册)+HH:MM MM/DD/YY三.进入编程:*8+安装员密码(默认55555)四.防区定义(详见说明书P28):进入编程+001(子系统选择001-004)+防区号(01-16)+防区定义(01进入延时1,02进入延时2,03即时防区,16为24小时防区,详见编程说明书);五.系统时间(详见说明书P29):(进入延时有效030-255,退出延时045-255)进入编程+005+01(01-04子系统序号)+时间XXX(进入延时1+进入延时2+键盘退出延时)+09+响铃时间xxx(001-255)六.键盘注册(详见说明书P28):定义键盘控制的相应子系统进入编程+000+0(进入键盘分配)+X(子系统号,1-8,0是全局键盘)+X(键盘地址1-8);七.键盘锁定与解除(详见说明书P30):001-255为有效数字,000为无效;进入编程+012+000(允许出错密码次数)+000(无操作锁定时间);八.系统选项(详见说明书P31):子系统的系统选项;进入编程+013九.键盘防区规划(详见说明书P32):定义键盘控制相应的防区进入编程+020+XX(键盘地址01-64)十.防区属性编程(详见P34-P35):进入编程+编程项(101-164)+防区号+防区类型十一.电话的编程:进入编程+350通讯格式(详见P43),165最大拔号次数(详见P36),166等待握手音时间(详见P36),167等待通讯确认时间(详见P37),301第一电话号码,302第二电话号码,303第三电话号码。
PC1832简易编程操作手册一、进入编程开机后按* 8 5 5 5 5 (5555是出厂设置的安装员密码),键盘上显示编程二.防区定义00 空防区:防区未被使用01 延时防区1:外出布防后,受到触发后提供一定的延时时间(时间在进入延时1中定义)02 延时防区2:外出布防后,受到触发后提供一定的延时时间(时间在进入延时2中定义)03 立即防区:外出布防后,受到触发立刻报警08 标准24小时火警防区(主板防区):受到触发时,主机立刻报警,并驱动报警输出和通讯器11 24小时窃警防区:受到触发时,主机立即报警,默认为有声报警,并向报警中心发送报告。
12 24小时劫警防区:受到触发时,主机立即报警,默认为无声报警,并向报警中心发送报告。
PC1832主板可以接8个基本防区,根据用户需要设置防区类型:还可能通过PC5108扩展板最多扩展到32个防区。
用键盘连续输入:001 01 03 03 03 03 03 03 03 03 03 03 03 03 03 11 08以上操作定义第一防区为出入防区,第二防区至第十四防区为瞬间防区, 第十五防区为24小时盗警防区, 第十六防区为24小时延时火警防区.用户需要有在家布防功能,可以将部分内部防区定义成” 内部/在家/外出设防”防区, 编号05.三.设置系统延时用键盘连续输入:005 01 030 030 030以上操作定义进入延时1为30秒, 进入延时2为30秒, 外出延时为30秒, 请根据要求输入.警告时间编程输入(09),有效值为(001)至(255)四.修改主人密码出厂设置:1 2 3 4用键盘连续输入:007 XXXX主人密码用于布防,撤防.五. 设置第一报警中心电话号码用键盘连续输入:301 XXXXXXXX #用户的主机通过分机报中心时用键盘连续输入:301 X *4* XXXXXXXX #第一个X是拨外线的号码,*4*是停顿两秒,后面的XXXXXXXX报警中心电话号码311 XXXX用户帐号六. 设置通讯格式03 0303----CONTACT I.D格式02----4+2格式建议使用CONTACT I.D格式七. 设置通信器1--8项设置输入380 通信器选择默认选择开关开启1通信有效通信无效关闭2警铃超时恢复恢复跟随防区关闭3*脉冲拨号DTMF拨号关闭4在第5次尝试时切换到脉冲拨所有尝试进行DTMF拨号关闭5第3个电话号码有效第3个电话号码无效关闭6轮流拨号(第1和第3个)第3个电话号码作为备份关闭7呼叫LINKS和电话线LINKS是电话线的备份关闭8错失跟随防区触发(小时)错失跟随设防(天)出厂设置区域1 和区域4亮,按4 使区域4灭,按#八. 设置通信器8—16项设置输入381默认选择开关节号关闭1报警后关闭键盘反馈有效报警后关闭键盘反馈无效关闭2报警后关闭警铃反馈有效报警后关闭警铃反馈无效关闭3SIA发送编程接收码SIA发送自动接收码关闭4开启确认有效开启确认无效关闭5-6将来使用关闭7CONTACT ID用编程报告码CONTACT ID用自动报告码关闭8将来使用九.设置检测50Hz交流电[701] 第1参数器选择默认选择开关节号关闭150HZ AC60HZ AC 5.5关闭2时基是内部晶振时基是交流电源 5.8关闭3禁止AC/DC设防有效禁止AC/DC设防无效 5.5关闭4所有系统防拆需要安装者恢复所有系统防拆跟随恢复 5.5关闭56位数用户访问码4位数用户访问码 5.7关闭6忙音探测有效忙音探测无效 5.7关闭7大电流电池充电标准电流电池充电 5.26关闭8将来使用 5.8出厂设置区域1 灭,按1 使区域1亮,按#(否则按60Hz检测交流电,系统判断为交流电故障).十. 退出编程按 #.十一.日常操作布防:按XXXX(主人密码)撤防: 按XXXX(主人密码)报警后撤防: 按XXXX(主人密码) #旁路:旁路是将暂时不要设防的防区或有故障防区无效按 * 1 0X (对0X防区旁路) # 绿灯亮布防:按XXXX(主人密码)撤防后,上次旁路无效.修改密码:*5 主人密码(1234) 40 新密码(四位)十二.排错指南1.故障灯亮(黄灯亮)故障灯亮不一定表示系统故障,只要开机黄灯就亮.2.无法布防黄灯和区域亮,防区(区域)处在触发状态或这个防区的探测器工作不正常,将这个防区(区域)恢复正常,绿灯亮后可以布防.黄灯和区域亮时需要布防,要先将被触发防区(区域)旁路,再布防.3.黄灯亮,按键盘无效按#两秒, 按 1后绿灯亮, 键盘恢复.出现这种情况的原因:防区编程时输入001 错输成000进入键盘编程,使键盘设置错误, 键盘的恢复是暂时,需要对键盘编程.解除方法: * 8 5555000 0 11 #4.开机和退出编程后一分钟内无法报警这是正常情况, 一分钟是给探测器通电复位的时间.5.故障显示键盘间断的发出嘀—嘀声,提示系统有故障.按 * 2区域1灯亮:部件故障,按 1 显示情况:区域1灯亮-----蓄电池没接或电量低;区域2灯亮-----警号故障;区域3灯亮-----PC5204或PC5400故障;区域4灯亮-----防区联接故障;区域5灯亮-----系统监视故障;区域6灯亮-----未定义;区域7灯亮-----PC5204的电量低;区域8灯亮-----PC5204未接AC电源.区域2灯亮:AC电源故障,区域3灯亮:电话线故障.区域4灯亮:通讯失败.区域5灯亮:防区故障.区域6灯亮:防区联接故障.区域7灯亮:无线防区电量低.区域8灯亮:系统内部时钟丢失.6.恢复出厂设置当PC1832出现工作不正常时,有可能是编程错误,简单的解决办法是恢复出厂设置,重新编程,先关电源,用一导线连接PC1832的Z1和PGM1,通电, 直到区域1灯亮,PC1832恢复出厂设置, 关电源,将连接PC1832的Z1和PGM1的导线拆掉.7.使用通信功能正常的电话线电压为48V,部分用户电话线电压为60V,这类用户有可能损坏线路板,应将电话线电压调低到48V.。
DSC PC1616/PC1832/PC1864简易编程及操作二、简易编程注意::DSC主机一定要先通交流电激活后才能工作,单先接电池没有反应。
怎样进入编程模式?步骤1:按下[*8] 键入[安装者密码] (出厂值: 5555)●编程灯(或PC1555RKZ上的系统灯)会闪,表示您正处于编程模式。
●设防灯会开启,表示控制箱正等待3位数编程项。
步骤2: 输入与您想进行编程部分对应的3位数编程项(如301项表示输入第1个电话号码)●设防灯会关闭。
●准备灯会开启,显示控制箱正等待进行选定部分完整编程所需的信息。
步骤3: 输入进行选定部分完整编程所需的信息。
(68578655#)步骤4:重复步骤2和3,完成所有项的编程,项与项之间没有顺序,可以任意选择。
退出编程,按#退出。
备注:1编程切换选择部分某些编程部分包含几个切换选项。
控制箱会用防区灯1到8显示不同的选项是否有效。
按与选项对应的数字进行开/关。
正确选择所有切换选项后,按[#]键退出该部分并储存改变。
1、系统参数2.通信编程电话要在话机上输入3、6、9之外的任何一个键约2秒钟,之后会听到一种消防警车的声音,表示通信已成功。
(3)与报警中心通信DSC主机可以报警信息分组有选择的传送到两个中心,详细信息请查看361-368项。
3.键盘防区编程(如果不使用,请跳过这一步)DSC主机可以用键盘的Z端和B端扩充出一个防区,最多可连接8个键盘,扩充至8个4.扩展防区编程(如果不使用,请跳过这一步)DSC主机可以用PC5108扩展出8个防区,最多可连接5个,扩充至64个防区(含主板第2步 - 按[902]使监测功能有效。
控制箱会自动查看系统上的全部模块。
查看完成后(需时约1分钟)输入以下信息,以确认模块在系统上。
第3步 - 按[903]显示全部模块。
控制箱在系统上找到模块,防区指示灯会相应开启。
您可以6.无线编程1、设定时间和日期:撤防状态下输入*6,1234,1,10位数[hhmmMMDDYY](时分月日年各两位数),按#确认退出。
警告本手册包含有关产品使用和功能的限制信息以及有关制造厂商的责任限制的信息。
请认真阅读整本手册。
PC1616/PC1832/PC1864用户手册目录第1节:关于本防盗系统 (1)1.1火警监测 (1)1.2系统测试 (1)1.3状态监控 (1)1.4系统维护 (1)1.5一般系统操作 (1)第2节:PowerSeries 防盗系统键盘 (3)第3节:键盘显示符号 (4)第4节:PK5500 键盘的语言选项 (5)第5节:布防和撤防 (5)5.1外出布防 (5)5.2布防成功 (5)5.3快速离开 (5)5.4设置成 “ 外出布防” 之后警铃 / 报警器鸣响 (5)5.5撤防 (6)5.6留守布防 (6)5.7夜间布防 (6)5.8出延时静音 (6)5.9遥控布防和撤防 (6)第6节:辅助按键 (7)6.1当警铃响起时 (7)6.2窃警报警将驱动警铃连续发出鸣叫 (7)第7节:火警脉冲式警报 (7)第8节:时间和日期设定 (7)第9节:防区旁路 (7)第10节:故障情况 (9)第11节:故障菜单确认 (10)第12节:报警记忆 (10)第13节:门铃功能 (防区触发提示哔声) (10)第14节:用户密码编程 (10)第15节:用户密码 (10)第16节:用户密码属性 (11)第17节:警铃提示属性 (11)第18节:子系统密码设定 (11)第19节:删除用户密码 (12)第20节:用户功能命令 (12)第21节:更改亮度 / 对比度 (14)第22节:更改键盘蜂鸣器音量 (14)第23节:从PK5500/ LCD 5500 键盘查看事件缓存区 (14)第24节:PK5500 全控键盘 (15)第25节:探测器复位 (15)第26节:参观表格 (15)第27节:测试您的系统 (18)27.1测试键盘的蜂鸣器和报警声 (18)27.2测试您的整个系统 (18)27.3步行测试模式 (18)27.4允许电脑访问您的系统 (18)第28节:确定烟雾探测器位置的原则 (20)第29节:家居消防安全审核 (21)第30节:火灾逃生计划 (21)第1节:关于本防盗系统DSC 防盗系统旨在为向用户提供最大的灵活性与便捷性。
PC1832主机简易安装编程手册一.PC1832基础编程:以下列防区类型为例:一防区紧急按钮16二防区红外探头(有延时)01三防区红外探头(无延时)03四防区红外探头(无延时)03五防区红外探头(无延时)03六防区水淹探测器19七防区燃气泄漏探测器13八防区烟感探测器081、*8 5555 (进入编程状态)此时设防红灯常亮,系统黄灯亮。
2、001:设置防区类型(定义1-16防区):按16、01、03、03、03、19、13、08、00、00、00、00、00、00、00、00 (空防区输入00或直接按#退出)3、005:系统时间进入编程项[005]后,输入2位子系统号如01、02、03....08 ,然后顺序输入进入延时1、进入延时2、退出延时的具体数值。
进入延时数值有效输入为[001]至[255],退出延时为[045]至[255]),对应相应的秒数。
如要对警铃时间进行编程,进入编程项[005]后,输入[09],有效值为[001]至[255],对应数值为分钟。
举例:005 01 030、045、060自动退出此项编程(01代表第一子系统)第一个030 进入延时030秒第二个045进入延时045秒(一般不用)第三个060 退出延时060秒09 002 警铃响时间2分钟4、007:XXXX 修改主人密码,出厂密码是12345、701:按亮2。
表示:50Hz交流电,使用内部时钟晶振.(中国适用)6、023:7号灯打开:系统故障键盘不提示;关闭:系统故障键盘提示每10秒发哔哔声,即键盘时不时的响。
7、015:7号灯关闭#(不连接电话线,取消电话线监测)8、018:5号灯打开:报警后,键盘蜂鸣器跟随警铃输出。
关闭:报警后,只有警铃输出。
二. 输入时间和日期*6 1234 1 时分月日年#例如:2018年11月05日15点12分*6 1234 1 15 12 11 05 18 ##退出编程60秒后开始工作。
DSC PC1616/PC1832/PC1864简易编程及操作
二、简易编程
注意::DSC主机一定要先通交流电激活后才能工作,单先接电池没有反应。
怎样进入编程模式?
步骤1:按下[*8] 键入[安装者密码] (出厂值: 5555)
●编程灯(或PC1555RKZ上的系统灯)会闪,表示您正处于编程模式。
●设防灯会开启,表示控制箱正等待3位数编程项。
步骤2: 输入与您想进行编程部分对应的3位数编程项(如301项表示输入第1个电话号码)●设防灯会关闭。
●准备灯会开启,显示控制箱正等待进行选定部分完整编程所需的信息。
步骤3: 输入进行选定部分完整编程所需的信息。
(87360798#)
步骤4:重复步骤2和3,完成所有项的编程,项与项之间没有顺序,可以任意选择。
退出编程,按#退出。
备注:1编程切换选择部分
某些编程部分包含几个切换选项。
控制箱会用防区灯1到8显示不同的选项是否有效。
按与选项对应的数字进行开/关。
正确选择所有切换选项后,按[#]
键退出该部分并储存改变。
1、系统参数
2.通信编程
电话要在话机上输入3、6、9之外的任何一个键约2秒钟,之后会听到一种消防警车的声音,表示通信已成功。
DSC主机可以报警信息分组有选择的传送到两个中心,详细信息请查看361-368项。
3.键盘防区编程(如果不使用,请跳过这一步)
DSC主机可以用键盘的Z端和B端扩充出一个防区,最多可连接8个键盘,扩充至8个
4.扩展防区编程(如果不使用,请跳过这一步)
DSC主机可以用PC5108扩展出8个防区,最多可连接5个,扩充至64个防区(含主板
第2步 - 按[902]使监测功能有效。
控制箱会自动查看系统上的全部模块。
查看完成后(需时约1分钟)输入以下信息,以确认模块在系统上。
第3步 - 按[903]显示全部模块。
控制箱在系统上找到模块,防区指示灯会相应开启。
您可以
6.无线编程
1、设定时间和日期:撤防状态下输入*6,1234,1,10位数[hhmmMMDDYY](时分月日年各两位数),按#确认退出。
2、布撤防操作
如果所有的防区准备好后备妥灯会亮,之后输入用户主人码(默认值为1234)即可布防,在布防状态下输入“用户密码”即可撤防.
3.旁路
在撤防状态下输入*1 然后输入要旁路的防区(按两位数字输入),按#确认
(输入*1后可能通过看防区灯可知该防区是否已被旁路,灯亮表示已旁路)
4.查看故障
5.自动设防
*6,1234,3设定自动设防时间,用24小时格式[小时分钟]输入。
按#退出。
自动撤防
1.启用自动撤防功能
[1] 设定系统时间和日期
按下,外加“高级用户密码1234”,或按下时间编程功能键(已由安装人员编程)。
按下选择 Time 和 Date。
使用 PK5500/PFK5500 时,使用滚动键查找菜单选项,并按下“*”进行选择。
输入 24 小时制时间 (HH:MM),随后输入日期 (MM:DD:YY)。
按下“#”退出编程。
注意:如果是 LCD 键盘,安装人员可能已将系统编程设置为在键盘闲置时显示时间和日期。
在此情况下,按下可清除日期和时间显示。
输入 4 位数设定 24 小时制的系统时间 (HH-MM)。
小时数 00-23 和分钟数 00-59 为有效输入。
随后输入 6 位数字指定月、日、年 (MM-DD-YY)
[2] 自动布防、撤防控制
按下,外加“高级用户密码1234”,在用户功能菜单中按下 [2] 将会按子系统启用
(3 声哔声)或禁用(一声长哔声)自动布防、撤防功能。
启用此功能后,主机将在每天的同一时间对系统进行“外出”布防(已启用“留守离开”防区)或者撤防。
自动布防时间使[*][6][高级密码1234][3]命令来编程设定。
自动撤防时间将由安装工程师设定。
[3] 自动布防时间
可以将系统编程设定为每个子系统在每天既定的时间布防。
进入此部分后,输入4位数,以24小时制设定一周中每天自动布防的时间。
在选定的自动布防时间,键盘将发出蜂鸣声并持续一段时间(只能由安装人员设定此持续时间)以发出警告,即将进入自动布防状态。
在此警告阶段,也可以将警铃编程设定为每 10 秒钟响一次。
警告期结束后,系统将启动布防,不留外出延时时间,系统进入“外出延时”
布防状态。
在设定的警告期间,只有输入有效的用户密码才可以取消或推迟自动布防。
自动布防将在第二天的同一时间启动。
当自动布防启动过程被取消或推迟后,将会传输“ 自动布防取消报告代码” (如已编程设定)。
2设定自动撤防
[681]至[688]自动撤防时间表
[*8], [5555]设定自动设防时间定义自动撤防时间(输入[681]编程子系统1,输入[682]编程子系统2,等等)。
对应于一周的七天,每个子系统有七个时间需要编程,分别对应周日到下周六。
时间由四位数组成,其中两位数为小时,后两位数为分钟。
时间的定义使用军事编码(例如,输入数据[20][00],会在下午8点时自动撤防)。
[00][00]到[23][59]是有效输入,输入[99][99]将关闭自动撤防功能。
6.增加密码按[*][5][主人密码][用户密码编号码01到95][新的用户密码],用户密码编号是从01到95的两位数,用户密码是0-9的4位数,按[#]回到准备状态。
