中央空调基础知识l 空调l 中央空调l 人工制冷l 制冷剂l 工作原理l 载冷剂l 水冷螺杆机组l 风冷冷热水机组l 风冷冷热风机组l 末端产品l 柜式风机盘管机组l 风机盘管机组二、中央空调设计选型l 空调系统负荷与那些因素有关l 常用换算单位l 空调房间负荷估算法l 系统配置n 水冷冷水机空调系统n 风冷冷水机空调系统n 全空气空调系统n 风机盘管空调系统n 风机盘管加新风空调系统l 制冷主机的选择l 水泵的选择l 水管道管径的计算l 冷却塔的选择l 电子水处理仪、水过滤器的选择l 水箱的选择l 风机盘管的选择l 空气处理机的选择三、中央空调工程造价四、中央空调的维护概述五、暖气片概述一、中央空调基础1、空调的含义即空气调节。
作用:在任何自然环境下将室内空气维持在一定的温度、湿度、气流速度以及一定的洁净程度。
2、中央空调:用于实现集中控制大型空间或多房间的空气调节系统。
3、如何实现空气调节:采用人工制冷的方式含义:人为将冷却系统中热量排放至环境介质中去,使被冷却系统降温至比环境更低的温度。
冷却系统中有冷热交换的制冷设备:压缩机、冷凝器、蒸发器、节流器、中间冷却器、回热器。
无冷热交换的制冷设备:贮液器、集油器、空气分离器、阀件。
制冷设备(制冷机)作为冷源用于降温、除湿,所用制冷工质即制冷剂。
4、制冷剂:除半导体制冷以外,制冷机都是依靠内部循环流动的工作介质来实现制冷过程,完成这种功能的工作介质,称为制冷剂,也称制冷工质,俗称雪种。
如R22标准蒸发温度-40.8度,凝固温度-160度、R134A标准蒸发温度-26.2度,凝固温度-96.6度5、制冷设备的基本工作原理:(闭式系统)制冷剂在蒸发器内吸取被冷却物体的热量而汽化为蒸汽,压缩机不断地将产生的蒸汽,从蒸发器中抽出,并进行压缩,经压缩后形成高温、高压蒸汽排到冷凝器后,在冷凝器内将热量传递给周围空气或水而冷凝成高压液体,再经节流机构降压后进入蒸发器再次汽化、吸收被冷却物体的热量,如此周而复始地循环。
第一部分中央空调基础知识一、有关空调的基础知识1 、空调的基本概念2 、空调的分类3 、有关空调的常用术语4 、常用空调计量单位及换算5、几种常见空调主机形式6中央空调机组分类二、中央空调工作原理1 、空调的制冷工作原理2 、空调的制热工作原理3 、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1空调的基本概念1.1什么是空调?答:对空气进行适当的处理,使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施,称为空气调节,简称空调。
1.2空气调节的任务?I答:在一定的范围内保持室内的温度和相对湿度,是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度,分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值,称为空调精度。
舒适性空调对空调精度无严格的规定,工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂,其工作原理是什么?答:在被冷却对象和环境介质之间传递热量,并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发,在冷凝器中将所吸收的热量传给周围的空气或者水,而被冷却为液体,往复循环,借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂,其工作原理是什么?答:将制冷装置的制冷量传递给被冷却介质的媒介物质。
中央空调系统基础知识采暖、通风以及空气调节的含义:采暖—又称供暖,指向建筑物提供热量,保持室内一定温度。
通风—用自然或机械的方法向空间送入和排除空气的过程。
空气调节—(简称空调),是为满足生产、生活要求,改善劳动卫生条件,用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。
物质状态:物质三态是什么?相互之间是怎么转换的?A、固态、液态、气态B、物质状态之间的相互转换:液态汽化成气态过程:吸热;气态液化成液态过程:放热;固态熔化成液态过程:吸热;液体凝固成固态过程:放热;固态升华成气态过程:吸热;气态凝华成固态过程:放热;注:固态—液态转换在冰蓄冷系统将会用到;改变状态将会储存大量的能量:潜热。
比热:使1克的某种物质温度升高1℃所需的热量。
显热:当物体吸热(或放热)仅使物体分子的热动能增加(或减少),即仅是使物体温度升高(或降低),并没有改变物质的形态,那么它所吸收(或放出)的热量。
潜热:当物体吸热(或放热)仅使物体分子的热位能增加(或减少),使物体状态发生改变,而其温度不变,那它所吸收的(或放出)的热称为潜热。
空调系统参数:温度定义:温度是用来表示物质冷与热的程度。
分为干球温度和湿球温度:干球温度是温度计在普通空气中所测出的温度,即我们一般天气预报里常说的气温。
湿球温度是指同等焓值空气状态下,空气中水蒸汽达到饱和时的空气温度,在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上,对应点的干球温度。
用湿纱布包扎普通温度计的感温部分,纱布下端浸在水中,以维持感温部位空气湿度达到饱和,在纱布周围保持一定的空气流通,使于周围空气接近达到等焓。
示数达到稳定后,此时温度计显示的读数近似认为湿球温度。
焓的定义:焓是热力学中表示物质系统能量的一个状态函数,常用符号H表示。
数值上等于系统的内能U加上压强p 和体积V的乘积,即H=U+pV。
焓的变化是系统在等压可逆过程中所吸收的热量的度量,也就是物质所带能量的多少。
中央空调相关知识点中央空调是现代建筑中常见的一种空调系统,它能够为整个建筑提供舒适的温度和空气质量。
在这篇文章中,我们将逐步了解中央空调的相关知识点。
1.什么是中央空调?中央空调是一种通过集中供冷和供暖的方式来调节室内温度的系统。
中央空调系统由一个或多个室外机组和室内机组组成,通过管道和风管连接,将冷(热)空气传输到各个房间或空间。
2.中央空调的组成部分中央空调系统主要由以下几部分组成:•室外机组:室外机组包括压缩机、冷凝器、排气扇等组件,它们负责制冷或制热并将热量释放到室外。
•室内机组:室内机组包括蒸发器、风扇、过滤器等组件,它们负责将冷(热)空气送入室内并确保空气的质量。
•管道和风管系统:管道和风管系统用于在室内和室外机组之间传输冷(热)空气。
•控制系统:控制系统包括温度控制器、传感器和操作面板等组件,用于监测和调节室内温度。
3.中央空调的工作原理中央空调系统的工作原理可以分为制冷和制热两个过程。
•制冷过程:在制冷过程中,室内机组中的蒸发器通过蒸发制冷剂吸收室内热量,使室内温度下降。
制冷剂在蒸发器中蒸发后,被压缩机吸入,经过冷凝器释放热量,并再次变为液体。
•制热过程:在制热过程中,中央空调系统通过改变制冷剂的流动方向,使室内机组中的蒸发器释放热量,将室内温度升高。
4.中央空调的优势中央空调相比单独使用空调设备有以下优势:•均衡的温度分布:中央空调可以确保整个建筑内的温度分布均匀,避免了部分区域过热或过冷的情况。
•节省空间:中央空调通过集中供冷和供暖,不需要在每个房间都安装空调设备,从而节省了空间。
•方便的控制:中央空调系统通常配备智能控制系统,可以通过调节温度控制器或使用移动设备进行远程控制。
5.中央空调的维护和保养为了确保中央空调系统的正常运行和延长使用寿命,需要进行定期的维护和保养,包括以下几个方面:•清洁过滤器:定期清洁或更换室内机组的过滤器,以保持空气质量和系统效率。
•检查制冷剂:定期检查制冷剂的压力和质量,确保制冷循环正常运行。

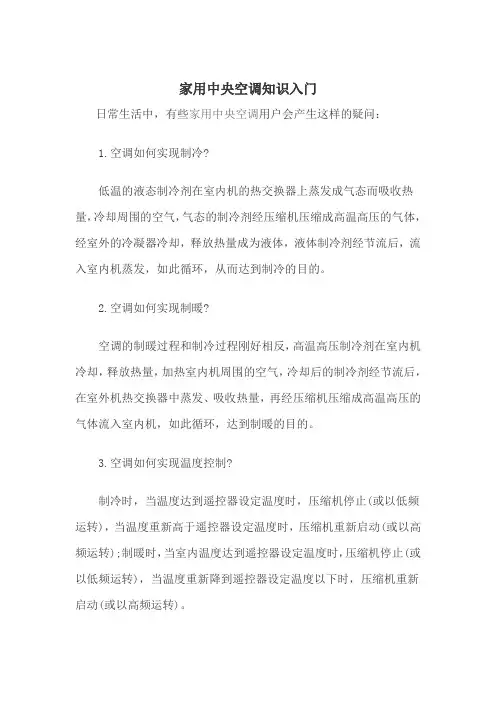

家用中央空调知识入门日常生活中,有些家用中央空调用户会产生这样的疑问:1.空调如何实现制冷?低温的液态制冷剂在室内机的热交换器上蒸发成气态而吸收热量,冷却周围的空气,气态的制冷剂经压缩机压缩成高温高压的气体,经室外的冷凝器冷却,释放热量成为液体,液体制冷剂经节流后,流入室内机蒸发,如此循环,从而达到制冷的目的。
2.空调如何实现制暖?空调的制暖过程和制冷过程刚好相反,高温高压制冷剂在室内机冷却,释放热量,加热室内机周围的空气,冷却后的制冷剂经节流后,在室外机热交换器中蒸发、吸收热量,再经压缩机压缩成高温高压的气体流入室内机,如此循环,达到制暖的目的。
3.空调如何实现温度控制?制冷时,当温度达到遥控器设定温度时,压缩机停止(或以低频运转),当温度重新高于遥控器设定温度时,压缩机重新启动(或以高频运转);制暖时,当室内温度达到遥控器设定温度时,压缩机停止(或以低频运转),当温度重新降到遥控器设定温度以下时,压缩机重新启动(或以高频运转)。
4.变频式空调器为什么会省电一些?变频式空调器采用了变频压缩机,变频空调可根据房间冷(热)负荷的变化来自动调整压缩机的运转频率。
当负荷小时,运转频率低,此时压缩机消耗的功率小,同时避免了频繁开停,从而更加省电。
5.缩机在空调器中的作用是什么?在空调运转时,压缩机将低温、低压的制冷剂压缩成高温、高压的制冷剂,推动制冷剂在冷冻循环系统中不停的循环流动,以达到制冷(暖)的目的。
6.冷剂如何在空调器中实现从液态到气态的状态改变?经压缩机出来的高温高压的气体制冷剂,经热交换器冷却后,变成高压的液体,液体制冷剂流经毛细管或电磁膨胀阀后,由于压力大大降低,造成制冷剂蒸发(吸热)成气态,完成从液态到气态的转变。
7.调中的电路板有什么作用?空调电路板是空调的控制中枢,用以采集从遥控器或传感器等发出的信号,经处理后,向压缩机、风扇、马达等部件发出指令,使其以适当的方式运转。

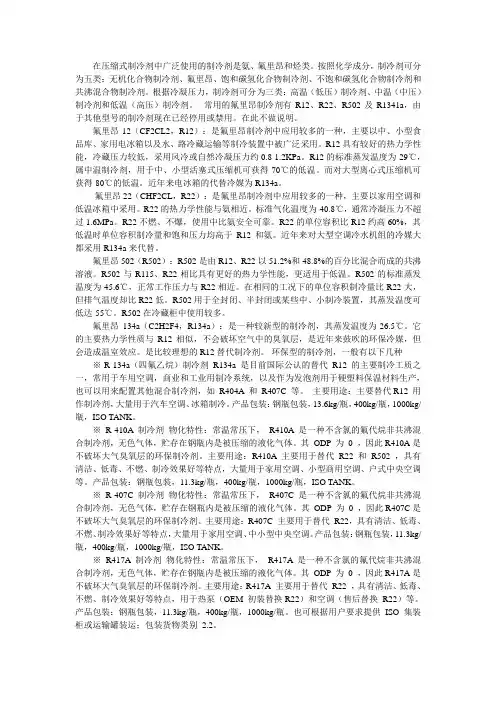

在压缩式制冷剂中广泛使用的制冷剂是氨、氟里昂和烃类。
按照化学成分,制冷剂可分为五类:无机化合物制冷剂、氟里昂、饱和碳氢化合物制冷剂、不饱和碳氢化合物制冷剂和共沸混合物制冷剂。
根据冷凝压力,制冷剂可分为三类:高温(低压)制冷剂、中温(中压)制冷剂和低温(高压)制冷剂。
常用的氟里昂制冷剂有R12、R22、R502及R1341a,由于其他型号的制冷剂现在已经停用或禁用。
在此不做说明。
氟里昂12(CF2CL2,R12):是氟里昂制冷剂中应用较多的一种,主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。
R12具有较好的热力学性能,冷藏压力较低,采用风冷或自然冷凝压力约0.8-1.2KPa。
R12的标准蒸发温度为-29℃,属中温制冷剂,用于中、小型活塞式压缩机可获得-70℃的低温。
而对大型离心式压缩机可获得-80℃的低温。
近年来电冰箱的代替冷媒为R134a。
氟里昂22(CHF2CL,R22):是氟里昂制冷剂中应用较多的一种,主要以家用空调和低温冰箱中采用。
R22的热力学性能与氨相近。
标准气化温度为-40.8℃,通常冷凝压力不超过1.6MPa。
R22不燃、不爆,使用中比氨安全可靠。
R22的单位容积比R12约高60%,其低温时单位容积制冷量和饱和压力均高于R12和氨。
近年来对大型空调冷水机组的冷媒大都采用R134a来代替。
氟里昂502(R502):R502是由R12、R22以51.2%和48.8%的百分比混合而成的共沸溶液。
R502与R115、R22相比具有更好的热力学性能,更适用于低温。
R502的标准蒸发温度为-45.6℃,正常工作压力与R22相近。
在相同的工况下的单位容积制冷量比R22大,但排气温度却比R22低。
R502用于全封闭、半封闭或某些中、小制冷装置,其蒸发温度可低达-55℃。
R502在冷藏柜中使用较多。
氟里昂134a(C2H2F4,R134a):是一种较新型的制冷剂,其蒸发温度为-26.5℃。

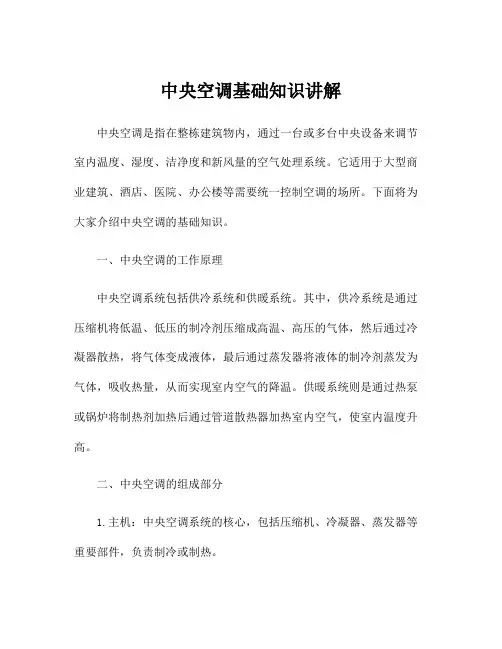

中央空调基础知识讲解中央空调是指在整栋建筑物内,通过一台或多台中央设备来调节室内温度、湿度、洁净度和新风量的空气处理系统。
它适用于大型商业建筑、酒店、医院、办公楼等需要统一控制空调的场所。
下面将为大家介绍中央空调的基础知识。
一、中央空调的工作原理中央空调系统包括供冷系统和供暖系统。
其中,供冷系统是通过压缩机将低温、低压的制冷剂压缩成高温、高压的气体,然后通过冷凝器散热,将气体变成液体,最后通过蒸发器将液体的制冷剂蒸发为气体,吸收热量,从而实现室内空气的降温。
供暖系统则是通过热泵或锅炉将制热剂加热后通过管道散热器加热室内空气,使室内温度升高。
二、中央空调的组成部分1.主机:中央空调系统的核心,包括压缩机、冷凝器、蒸发器等重要部件,负责制冷或制热。
2.风机盘管:安装在室内各个房间的通风孔或天花板上,通过风机将室内空气吸入盘管,与制冷剂进行换热,然后再将处理过的空气重新送入室内,以达到调节室内温度的目的。
3.风管:连接主机和风机盘管的管道,将制冷或制热的空气传送到各个房间。
4.控制器:安装在室内墙壁上的面板,用于人们对中央空调系统进行控制,例如调节温度、湿度、风速等。
5.新风系统:负责引入新鲜空气,保持室内空气的新鲜。
三、中央空调的优缺点1.优点:(1)能够实现整栋建筑物内的空调统一控制,提供恒温、恒湿、洁净的室内环境。
(2)无需占用室内空间,使室内更加整洁美观。
(3)系统运行稳定,噪音较小。
(4)节约能源,降低能耗,减少二氧化碳排放。
2.缺点:(1)安装和维护成本较高,需要专业团队进行施工和维修。
(2)对室内空气质量的要求比较高,需要定期清洁和保养。
(3)如果故障,可能会影响整栋建筑物内的室内环境。
四、中央空调的维护保养中央空调的维护保养对于保持其正常运行和延长使用寿命非常重要。
以下是一些常见的中央空调维护保养措施:1.定期更换和清洁空气过滤网,保证空气流畅,并有效去除室内灰尘和细菌。
2.清洗和检查风机盘管,以保证其运行效果和效率。
中央空调基础知识培训及操作流程一、中央空调的定义与分类中央空调是一种集中处理空气,以满足多个房间或区域的空气调节需求的系统。
与传统的分体式空调不同,它通过一个中央主机产生冷(热)量,然后通过管道将冷(热)空气输送到各个房间。
中央空调主要分为以下几类:1、风冷冷水机组:主机由风冷冷凝器和水冷蒸发器组成,通过制冷剂的循环来实现制冷。
2、水冷冷水机组:主机由水冷冷凝器和水冷蒸发器组成,需要外部的冷却塔来散热。
3、多联机系统:也称为变制冷剂流量系统,通过控制制冷剂的流量来调节室内机的制冷(热)量。
二、中央空调的工作原理中央空调的工作原理基于热力学的原理。
以制冷为例,其过程大致如下:1、制冷剂在蒸发器中吸收室内的热量,从液态变为气态。
2、气态的制冷剂被压缩机压缩,温度和压力升高。
3、高温高压的制冷剂在冷凝器中向外界散热,从气态变为液态。
4、液态的制冷剂经过节流阀降压降温,再次进入蒸发器,循环往复。
制热的过程则是通过四通阀改变制冷剂的流向,实现反向循环。
三、中央空调的组成部分1、主机压缩机:提供动力,压缩制冷剂。
冷凝器:将高温高压的制冷剂气体冷却为液体。
蒸发器:使低温低压的制冷剂液体蒸发吸热,实现制冷。
节流装置:控制制冷剂的流量和压力。
2、管道系统冷媒管道:输送制冷剂。
水管:用于水冷机组的冷却和冷冻水的输送。
3、末端设备风机盘管:安装在房间内,将冷(热)风送入室内。
新风机组:引入新鲜空气并处理后送入室内。
四、中央空调的优点1、舒适度高能够实现均匀的温度分布,避免了分体式空调的局部过冷或过热现象。
2、美观大方室内只有风口,不占用室内空间,外观整洁美观。
3、节能高效通过集中控制和优化运行,可以提高能源利用效率,降低运行成本。
4、运行稳定主机通常具有较高的可靠性和稳定性,能够长时间连续运行。
五、中央空调的操作流程1、开机前的准备检查电源是否正常,电压是否稳定。
检查主机、水泵、冷却塔等设备的外观是否有损坏。
检查管道系统是否有漏水现象。
