探究高压直流输电技术高压直流输电技术是一种在近年来得到广泛应用的输电技术,它有着比传统交流输电更多的优势,可以有效解决长距离大功率输电的问题。
本文将从高压直流输电技术的原理、优势及应用领域等方面进行探讨。
一、高压直流输电技术的原理高压直流(HVDC)输电技术是一种通过直流电来实现远距离大容量电能输送的技术。
它的原理基于直流电的特性,即在导体中电流方向不变,大小保持一致,不会出现像交流电那样频繁变化的情况。
在HVDC输电系统中,电能是以高压直流形式通过输电线路传输,通过换流器将交流电转换为直流电进行输送。
在接收端再次通过换流器将直流电转换为交流电供电。
HVDC系统可以实现不同频率和不同电压的电网之间的连接,同时可以减少输电损耗,提高电网稳定性。
1. 高效节能:相比交流输电系统,HVDC系统的输电损耗更小,输电效率更高。
在长距离输电时,HVDC系统可以大大减少能量损耗,实现节能目的。
2. 无电磁感应:HVDC输电系统由于是直流电,没有电磁感应的问题,不会对周围环境和设备产生影响。
3. 载荷均衡:HVDC系统可以实现多级级联,通过升压站和降压站进行电压升降,实现对输电线路的载荷均衡。
4. 占地面积小:HVDC输电线路的占地面积相比交流输电线路小很多,有利于降低用地成本,适合在狭小的地形条件下进行输电。
5. 可靠性高:HVDC系统采用的是点到点的传输方式,不容易造成大面积的输电故障,对电网的稳定性和可靠性有积极的影响。
1. 远距离大容量输电:HVDC系统适用于远距离大容量的电能输送,特别适合于跨国、跨海大容量电力输送。
2. 可再生能源接入:随着可再生能源的不断发展,HVDC系统可以实现可再生能源的接入,解决可再生能源资源与负荷区域之间的远距离输电问题。
3. 区域联网输电:HVDC系统可以实现不同频率和不同电压的电网之间的互联,提高电网的稳定性和可靠性。
4. 交流系统加强:HVDC系统可以作为交流电力系统的“补充器件”,在交流系统容量不足或需要加强输电距离时发挥重要作用。
换流站与变电站,为何采用高压直流输电1.总论电厂的任务是发电,电厂要能正常发电就需要使用和维护设备,使用和维护设备就是电厂的主要工作内容。
变电站是将电厂发出的电能通过电力设备进行各种变换,然后输送出去。
其主要工作任务是:1、使用和维护电力设备,使之保证长期连续对外供电。
2、监控电力设备运行情况,作好各项监控记录,以便将来作为技术或故障分析的原始资料。
3、有些变电站还具有监控线路运行状况的功能。
2.换流站高压直流输电的一种特殊方式,将高压直流输电的整流站和逆变站合并在一个换流站内,在同一处完成将交流变直流,再由直流变交流的换流过程,其整流和逆变的结构、交流侧的设施与高压直流输电完全一样,具有常规高压直流输电的最基本的优点,可实现异步联网,较好地实现不同交流电压的电网互联,将2个交流同步电网隔离,能有效地隔断各互联的交流同步网间的相互影响,限制短路电流,且联络线功率控制简单,调度管理方便。
与常规直流输电比较,其优点更突出:1、没有直流线路,直流侧损耗小;2、直流侧可选择低压大电流运行方式,以降低换流变压器、换流阀等有关设备的绝缘水平,降低造价;3、直流侧谐波可全部控制在阀厅内,不会产生对通信设备的干扰;4、换流站不需要接地极,无需直流滤波器、直流避雷器、直流开关场、直流载波等直流设备,因而比常规的高压直流输电节省投资。
换流站是直流输电工程中直流和交流进行相互能量转换的系统,除有交流场等与交流变电站相同的设备外,直流换流站还有以下特有设备:换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。
换流器主要功能是进行交直流转换,从最初的汞弧阀发展到现在的电控和光控晶闸管阀,换流器单位容量在不断增大。
换流变压器是直流换流站交直流转换的关键设备,其网侧与交流场相联,阀侧和换流器相联,因此其阀侧绕组需承受交流和直流复合应力。
由于换流变压器运行与换流器的换向所造成的非线性密切相关,在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。

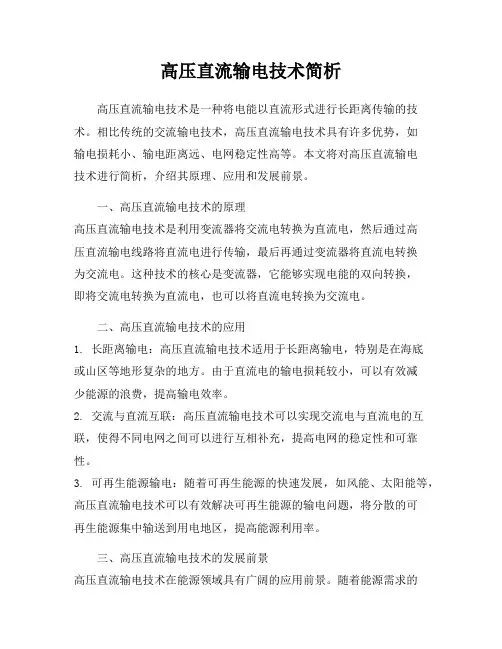

高压直流输电技术简析高压直流输电技术是一种将电能以直流形式进行长距离传输的技术。
相比传统的交流输电技术,高压直流输电技术具有许多优势,如输电损耗小、输电距离远、电网稳定性高等。
本文将对高压直流输电技术进行简析,介绍其原理、应用和发展前景。
一、高压直流输电技术的原理高压直流输电技术是利用变流器将交流电转换为直流电,然后通过高压直流输电线路将直流电进行传输,最后再通过变流器将直流电转换为交流电。
这种技术的核心是变流器,它能够实现电能的双向转换,即将交流电转换为直流电,也可以将直流电转换为交流电。
二、高压直流输电技术的应用1. 长距离输电:高压直流输电技术适用于长距离输电,特别是在海底或山区等地形复杂的地方。
由于直流电的输电损耗较小,可以有效减少能源的浪费,提高输电效率。
2. 交流与直流互联:高压直流输电技术可以实现交流电与直流电的互联,使得不同电网之间可以进行互相补充,提高电网的稳定性和可靠性。
3. 可再生能源输电:随着可再生能源的快速发展,如风能、太阳能等,高压直流输电技术可以有效解决可再生能源的输电问题,将分散的可再生能源集中输送到用电地区,提高能源利用率。
三、高压直流输电技术的发展前景高压直流输电技术在能源领域具有广阔的应用前景。
随着能源需求的增加和能源结构的调整,高压直流输电技术将成为未来能源输送的重要手段。
其主要发展趋势包括:1. 提高输电效率:通过不断提高变流器的转换效率和输电线路的导电性能,进一步降低输电损耗,提高输电效率。
2. 提高输电容量:通过增加输电线路的电压等级和改进输电线路的结构,提高输电容量,满足不断增长的能源需求。
3. 发展智能化控制系统:利用先进的智能化控制系统,实现对输电线路的实时监测和故障诊断,提高电网的稳定性和可靠性。
4. 推动国际合作:加强国际间的合作与交流,共同推动高压直流输电技术的发展,实现全球能源的高效、安全、可持续发展。
总结:高压直流输电技术作为一种高效、稳定的电力输送方式,具有广泛的应用前景。
高压直流输电原理高压直流输电原理是指利用直流电源将高电压直流电能输送到远距离的用户端。
与传统的交流输电相比,高压直流输电的优点在于能够减少输电线损耗、提高电网稳定性及线路承载能力等方面,因此被广泛应用于现代电网建设中。
高压直流输电的基本原理是利用变压器将交流电源转换为直流电源,并将直流电源通过直流输电线路传输到需要用电的地方。
这个过程中,需要使用特殊的换流器来实现直流电能与交流电能之间的转换。
具体来说,高压直流输电的电路包括两部分,即直流换流站和直流输电线路。
直流换流站的基本功能是将来自交流电源的电能转换为直流电能,并且控制直流电能在输电线路上的传输。
直流换流站需要包括两个换流变压器、两个同步换流器(在技术上也称为“桥式换流器”)和一个直流滤波器。
在高压直流输电中,直流换流站的主要作用是将交流输电变压器的输出变为高电压直流电源,并通过同步换流器实现换流器的控制。
同时,为了保证输电线路上的电压稳定,需要使用直流滤波器将直流电能的负载电流平滑化。
在直流输电线路上,电流呈单向流动,因此不会像交流输电线路那样产生电磁场损耗。
这也是高压直流输电具有很高能量传输效率的原因之一。
与传统的交流输电相比,高压直流输电具有以下优点:1. 低损耗:由于直流电能的传输过程中,不会产生电阻损耗和电磁场损耗,因此与交流输电相比,高压直流输电具有更低的能量损失。
2. 高稳定性:由于高压直流输电线路电流呈单向流动,因此不会产生交流谐波,从而增加了电网的稳定性。
3. 可控性强:采用同步换流技术实现直流输电线路电压和电流的控制,可以实现对电力系统的精确控制。
4. 适应性强:高压直流输电线路可以穿越各种地形,包括山地、草原等地形,而不像交流输电线路那样容易受到周围环境的影响。
总之,高压直流输电技术是一种具有广泛应用前景的现代输电技术。
在未来的电网建设中,将逐渐取代传统的交流输电技术,成为电力系统的主要输电方式之一。
高压直流输电技术在电力系统中的应用随着电力需求的不断增长和电网规模的扩大,现有的交流输电技术逐渐暴露出一些限制,如电能损耗、电压损失等问题。
为了突破这些限制并实现更高效的电力输送,高压直流输电(HVDC)技术应运而生。
本文将探讨高压直流输电技术在电力系统中的应用,并介绍其工作原理、优势和未来发展趋势。
首先,我们来了解一下高压直流输电技术的基本原理。
高压直流输电是一种通过直流电流传输电能的技术,其中电能以直流形式在两个地点之间传输。
这种技术基于半导体器件(如可控硅器件)和电力电子转换装置来实现交流电转化为直流电,并在接收端将其再转化为交流电。
高压直流输电系统由直流换流站、直流输电线路和交流换流站组成。
高压直流输电技术在电力系统中具有多种应用方式。
首先是远距离大容量电力输送。
相比传统的交流输电,高压直流输电技术克服了交流电输送中的电能损耗和电压损失问题。
由于直流输电线路上的电能损耗较交流输电线路小,因此可以在更长的距离上传输更多的电能。
同时,高压直流输电技术可以通过控制换流站的操作模式和参数,实现电力系统之间的精确功率调度,提高输电的灵活性和可靠性。
其次,高压直流输电技术在新能源接入方面也具备显著优势。
随着可再生能源的快速发展,如风能和太阳能等,高压直流输电技术可以将分散的新能源发电站集中到一个地点,并将其输送到负载中心。
在这个过程中,高压直流输电技术能够最大限度地减少输电损耗,提高系统的能源利用率。
此外,高压直流输电技术还可以通过调整输电线路的电压和频率,实现与交流电网的连接,使得新能源发电站能够稳定且可靠地向交流电网输送电力。
此外,高压直流输电技术还可应用于跨水域电力输送。
传统的交流输电在进行跨海或跨大河的电力输送时,会面临电能损耗大、电压稳定性差等问题。
相比之下,高压直流输电技术可以通过更高的电压等级和更小的电能损耗,实现在更长距离上快速而稳定地进行电力输送。
因此,高压直流输电技术特别适用于大规模海上风电场和水电站等项目的连接,极大地推动了可再生能源开发和利用的进程。

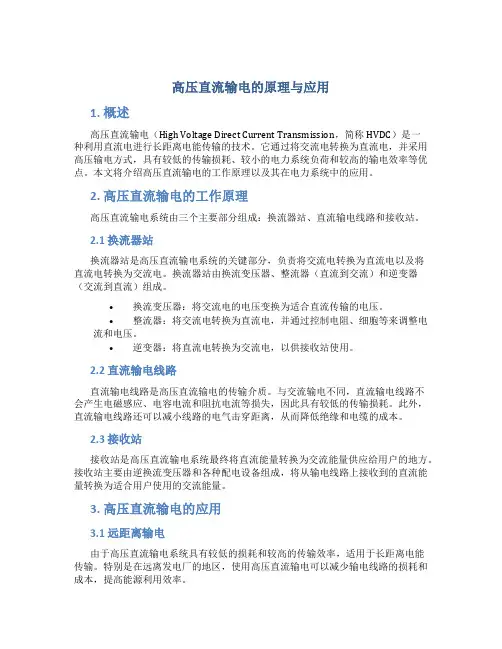

高压直流输电的原理与应用1. 概述高压直流输电(High Voltage Direct Current Transmission,简称HVDC)是一种利用直流电进行长距离电能传输的技术。
它通过将交流电转换为直流电,并采用高压输电方式,具有较低的传输损耗、较小的电力系统负荷和较高的输电效率等优点。
本文将介绍高压直流输电的工作原理以及其在电力系统中的应用。
2. 高压直流输电的工作原理高压直流输电系统由三个主要部分组成:换流器站、直流输电线路和接收站。
2.1 换流器站换流器站是高压直流输电系统的关键部分,负责将交流电转换为直流电以及将直流电转换为交流电。
换流器站由换流变压器、整流器(直流到交流)和逆变器(交流到直流)组成。
•换流变压器:将交流电的电压变换为适合直流传输的电压。
•整流器:将交流电转换为直流电,并通过控制电阻、细胞等来调整电流和电压。
•逆变器:将直流电转换为交流电,以供接收站使用。
2.2 直流输电线路直流输电线路是高压直流输电的传输介质。
与交流输电不同,直流输电线路不会产生电磁感应、电容电流和阻抗电流等损失,因此具有较低的传输损耗。
此外,直流输电线路还可以减小线路的电气击穿距离,从而降低绝缘和电缆的成本。
2.3 接收站接收站是高压直流输电系统最终将直流能量转换为交流能量供应给用户的地方。
接收站主要由逆换流变压器和各种配电设备组成,将从输电线路上接收到的直流能量转换为适合用户使用的交流能量。
3. 高压直流输电的应用3.1 远距离输电由于高压直流输电系统具有较低的损耗和较高的传输效率,适用于长距离电能传输。
特别是在远离发电厂的地区,使用高压直流输电可以减少输电线路的损耗和成本,提高能源利用效率。
3.2 潜在环境问题解决高压直流输电系统的线路经过的城市或农田等地区相对较小,对环境的影响较小。
与传统交流输电相比,高压直流输电线路的电磁辐射和电气击穿等问题得到有效解决。
3.3 与可再生能源的结合随着可再生能源技术的快速发展,例如风能、太阳能和水能等,高压直流输电成为将这些能源从发电站输送到需求区域的理想方式。

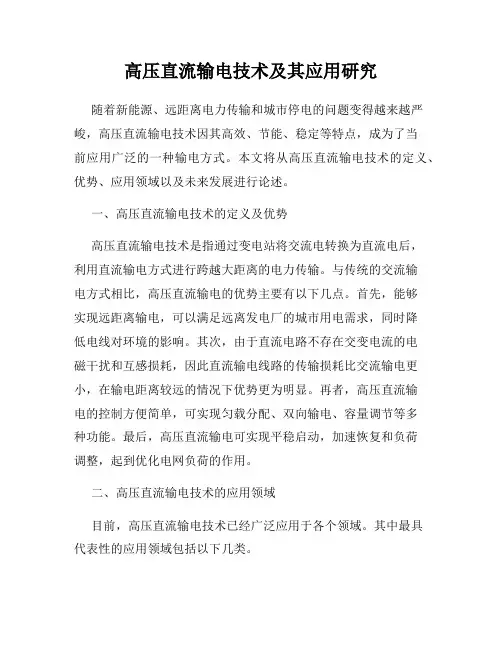

高压直流输电技术及其应用研究随着新能源、远距离电力传输和城市停电的问题变得越来越严峻,高压直流输电技术因其高效、节能、稳定等特点,成为了当前应用广泛的一种输电方式。
本文将从高压直流输电技术的定义、优势、应用领域以及未来发展进行论述。
一、高压直流输电技术的定义及优势高压直流输电技术是指通过变电站将交流电转换为直流电后,利用直流输电方式进行跨越大距离的电力传输。
与传统的交流输电方式相比,高压直流输电的优势主要有以下几点。
首先,能够实现远距离输电,可以满足远离发电厂的城市用电需求,同时降低电线对环境的影响。
其次,由于直流电路不存在交变电流的电磁干扰和互感损耗,因此直流输电线路的传输损耗比交流输电更小,在输电距离较远的情况下优势更为明显。
再者,高压直流输电的控制方便简单,可实现匀载分配、双向输电、容量调节等多种功能。
最后,高压直流输电可实现平稳启动,加速恢复和负荷调整,起到优化电网负荷的作用。
二、高压直流输电技术的应用领域目前,高压直流输电技术已经广泛应用于各个领域。
其中最具代表性的应用领域包括以下几类。
1、新能源输电:由于新能源发电设备大多分布在偏远地区或是富含风能和太阳能的地区,如何将发电的电能高效输送给远离发电厂的城市成为了一个热门话题。
高压直流输电技术的远距离输电和较小的传输损耗使其成为新能源输电的理想选择。
2、城市用电:城市用电需求量大,线路复杂,设备多,因此城市用电中不可避免地存在输电损耗和电压损失,高压直流输电则能有效缓解这些问题。
因此,高压直流输电可用于大型城市的电力供应,为城市发展提供强有力的支撑。
3、跨国电力传输:高压直流输电技术可有效解决交流输电中的电压互感干扰和断频问题,从而可用于实现不同国家之间的电力交互通道。
这项技术的发展,将促进国际间的能源合作,极大地推动了世界电力供需结构的改变。
三、高压直流输电技术的未来发展目前,我国的高压直流输电领域已处于世界领先地位。
然而,随着新能源发电和城市电力需求的不断增长,未来高压直流输电技术还面临着以下挑战:1、硬件设备:新能源发电设备、城市用电需求量不断增加,需要更多高效稳定的硬件设备作为支持,而目前还需要根据具体的运营环境进行研发。
高压直流输电的原理高压直流输电(High Voltage Direct Current Transmission,简称HVDC)是一种利用直流电进行长距离电能传输的技术。
相比传统的交流输电方式,高压直流输电具有输电损耗低、电力传输能力大、经济效益好等优势,因此在远距离、大容量电能传输领域得到广泛应用。
高压直流输电的原理基于直流电的特性。
直流电是指电流方向始终保持不变的电流,而交流电则是电流方向以一定频率周期性变化的电流。
由于直流电不会出现频率导致的电能损耗,因此可以减少输电损耗,提高输电效率。
此外,直流电还能够提供稳定的电压和电流,避免了交流电在长距离传输过程中可能出现的电压损失和电流波动。
高压直流输电系统主要由两个部分组成:直流输电站和换流站。
直流输电站负责将交流电转换为直流电,而换流站则负责将直流电转换为交流电。
直流输电站通过使用变压器和整流器将交流电转换为直流电,然后将直流电通过输电线路传输到目标地点。
而换流站则通过使用逆变器将直流电转换为交流电,以便供应给电网或用户使用。
在高压直流输电系统中,为了减少输电损耗和提高输电效率,通常会采用高电压和大电流进行输电。
高电压可以降低输电线路的电阻损耗,而大电流可以提高输电能力。
为了确保输电线路的安全运行,通常会采用绝缘技术和保护措施来防止电气事故的发生。
高压直流输电技术的应用非常广泛。
在远距离电能传输领域,高压直流输电可以有效减少电能损耗,提高能源利用率。
在海上风电场和远离电网的地区,高压直流输电可以将电能从发电站传输到用电地点,解决电能供应问题。
此外,高压直流输电还可以用于大型工业生产和城市用电等领域,为经济发展和社会进步提供可靠的电力支持。
高压直流输电是一种利用直流电进行长距离电能传输的技术。
它通过采用高电压和大电流进行输电,减少输电损耗,提高输电效率。
高压直流输电技术在远距离、大容量电能传输领域得到广泛应用,为经济发展和社会进步提供了可靠的电力支持。
电力系统中的高压直流输电技术及可行性分析高压直流输电技术在电力系统中扮演着重要的角色,它通过将交流电转化成直流电,实现了远距离、大容量的电力传输。
本文将对电力系统中的高压直流输电技术进行详细分析,并评估其可行性。
首先,我们来了解一下高压直流输电的基本原理。
高压直流输电利用换流变压器将交流电转换为直流电,并通过输电线路将直流电传送到目标地。
在目标地,再次通过换流变压器将直流电转换为交流电。
高压直流输电的主要优势在于其较低的输电损耗和较高的输电容量。
由于直流电的特性,直流输电系统几乎不会受到电阻性损耗和电感性损耗的影响,从而实现了较低的输电损耗。
此外,高压直流输电中使用的输电线路较交流输电中使用的线路要更简单,从而实现了更高的输电容量。
那么,高压直流输电技术在电力系统中的可行性如何呢?首先,高压直流输电技术适用于长距离输电。
由于其较低的输电损耗,高压直流输电可将电力从发电厂传输至远处的负荷中心,同时减少传输过程中的能量损耗。
其次,高压直流输电技术适用于大容量输电。
直流输电系统能够通过增加输电线路的电压等级来增加输电容量,相比之下,交流输电系统的输电容量限制较为严格。
因此,高压直流输电技术适用于大规模的电力输送需求,例如远距离的电力供应或跨国电力输送。
此外,高压直流输电技术在特定情况下还具有进一步的优势。
首先,高压直流输电技术可以更好地适应大容量的可再生能源输送。
可再生能源,如风能和太阳能,通常集中分布于较远的地区,而高压直流输电技术可以有效地将这些能源输送到能源需求较高的地区。
其次,高压直流输电技术还具有更好的稳定性和可控性,有助于提高电力系统的可靠性和安全性。
然而,高压直流输电技术也存在一些挑战和局限性。
首先,高压直流输电系统的建设和运维成本相对较高。
这主要包括换流站、换流变压器、输电线路等设备的建设和维护成本。
其次,高压直流输电技术还存在输电距离的限制。
由于输电线路中的电压和电流损耗,高压直流输电在超长距离上可能会面临技术和经济上的限制。
高压直流输电技术的研究与应用随着社会进步和电力需求的不断增长,电力输送技术也在不断更新和改进。
高压直流输电技术从上世纪60年代开始应用以来,已经成为了全球电力输电领域中的一项重要技术。
近年来,随着一些重大工程的成功运行,其优越性也得到了进一步的证明。
本文将探讨高压直流输电技术的原理、优势、挑战和应用前景。
一、原理高压直流输电技术是一种通过把交流电能转换为直流电能,并利用高压直流输送的一种电力传输技术。
它主要包含以下几个关键环节:1. 交流/直流转换:这个环节需要使用到高压直流变换器,可以实现把输送路上产生的交流电转变为直流电。
2. 直流输电:在直流输电中,电能会经过转换器、电缆、导线、输电塔等输电设施,从送电站输送到用电站。
3. 直流/交流转换:在使用者处,需要使用转换设备再将输送来的电能转变为高电压交流电。
这种技术广泛地应用在了海底、大气、山脉和河谷等困难的地形中,高压直流输电能够让输电线路更加紧凑和经济。
二、优势1. 高电压:在同长度的电缆情况下,采用高压直流输电比交流输电占优势。
采用高压直流的原因是,它能够保持在更高的电压下输电,因为在额定电压下发生的电能损失会更小。
也就是在同等距离下,高压直流输电比交流输电能够传输更大的电量。
2. 长距离输电:高压直流输电的另一个重要优势是能够在远距离下输电。
交流输电过程中,电力传输过程中会产生能量损耗,尤其是在长距离下传输的情况下,损耗非常严重。
而高压直流输电能够大大减少电力损耗,在大距离下输电效率就会高很多。
3. 环保节能:由于高压直流输电能够减少交流输电导线产生的电磁波,因此它对环境的影响也更小。
此外,由于高压直流能够降低损耗,能源的使用效率也会更高,故这一技术在能源节省上也有很大的帮助。
三、挑战虽然高压直流输电技术具有上述优势,但是也面临一些挑战,使其应用广泛度在一定程度上受到了限制。
1. 技术难度:由于高压直流输电涉及到电力的转换和传输,所涉及的技术难度相较之下,要高得多。
传统高压直流输电的原理
传统高压直流输电是一种通过直流电流将电能从发电站传输到远距离终端的方法。
其原理如下:
1. 发电站:电能首先在发电站产生,通常通过交流发电机产生交流电。
然后,交流电经过一个叫做整流器的设备,将交流电转为直流电。
2. 直流输电:直流电从发电站的直流输电线路传输到目标地。
由于直流电的特性,可以更远距离地传输电能而不损耗太多能量。
这样可以将电能输送到远离发电站的消费地点。
3. 变换站:直流电到达变换站,变换站内有一个叫做换流器的设备。
换流器将直流电转换为交流电。
4. 不同电压等级的传输:换流器将转换后的交流电输出到不同电压等级的输电线路上。
这样可以将电能输送到较远的消费地点,同时确保输电过程中不会有太大的能量损耗。
5. 终端:最终,经过输电线路输送的电能到达终端,供用户使用。
与传统的交流输电相比,高压直流输电的优势在于它可以通过降低输电线路上的电流来减少线路损耗。
此外,直流电的特性使得可以实现更远距离的电能传输。
然而,高压直流输电系统的建设和运行成本较高,需要相应的设备和技术来实现。
高压直流输电原理高压直流输电是一种通过直流电流来传输电能的技术,它与传统的交流输电方式有所不同。
在高压直流输电中,电能是以直流形式从发电站经过变压器升压后输送到目标地点。
这种技术在长距离输电以及跨越海洋、河流等自然障碍的电力传输中具有独特的优势。
高压直流输电的原理基于欧姆定律和功率传输公式。
按照欧姆定律,电流与电压成正比,而功率传输公式则表明功率与电流和电压的乘积成正比。
因此,为了减少输电损耗,可以通过提高输电线路中的电压来降低输电线路中的电流。
在高压直流输电中,首先需要将发电站产生的交流电转换成直流电。
这可以通过整流器来实现,整流器利用可控硅等器件将交流电转换为直流电,然后将其输入到高压变压器中进行升压。
升压后的高压直流电流通过导线输送到目标地点,期间会经历一定的损耗。
但由于直流电的输电损耗较小,相比交流输电方式更加节能和高效。
到达目标地点后,高压直流电流需要经过降压变压器进行降压,并经过逆变器将直流电流转换为交流电。
逆变器利用可控硅等器件将直流电转换为交流电,以供给用户使用。
高压直流输电的优点包括输电损耗小、输电距离远、输电能力强、电网质量稳定等。
由于输电损耗小,高压直流输电可以实现长距离大容量的电力传输,且能够有效应对输电线路经过海洋、河流等地形复杂的情况。
然而,高压直流输电也存在一些挑战,例如设备成本较高、维护和管理难度大等。
由于需要使用整流器、逆变器以及高压变压器等较为复杂的设备,高压直流输电的设备成本较高。
另外,由于高压直流输电涉及到高压电流的传输,对于设备的维护和管理要求也较高。
总体而言,高压直流输电是一种具有巨大潜力和广阔前景的电力传输技术。
它在长距离、大容量和特殊地形电力传输方面具有优势,并将在未来的能源领域发挥重要作用。
高压直流输电原理与应用嘿,你问高压直流输电原理与应用呀?这事儿听我给你唠唠。
高压直流输电呢,简单来说就是把电用一种特别的方式送出去。
咱平时用的电一般都是交流电,可在有些时候,直流电更厉害。
比如说要把电从很远的地方送过来,或者要穿过大海啥的,这时候高压直流输电就派上用场了。
它的原理是啥呢?就是把交流电变成直流电,然后用很高的电压送出去。
为啥要用高电压呢?这就像你送水,压力越大,水就能送得越远。
电也一样,电压越高,就能送得越远。
而且直流电在输送的过程中损耗比较小,不像交流电那样会有很多能量浪费掉。
那咋把交流电变成直流电呢?这就需要一些特别的设备啦,叫换流站。
换流站就像一个大魔法师,把交流电变成直流电,或者把直流电变成交流电。
在送电的那一头,把交流电变成直流电,然后用高电压送出去。
到了用电的那一头,再把直流电变成交流电,供大家使用。
高压直流输电有啥应用呢?比如说在远距离输电方面,像从一个省把电送到另一个省,或者从一个国家送到另一个国家。
这样就能把电送到更远的地方,让更多的人用上电。
还有在海底电缆输电方面,要是用交流电,在海底会有很多损耗,而且还容易出问题。
用高压直流输电就好多了,又稳定又可靠。
再比如说在一些特殊的场合,像给大城市供电,或者给一些重要的设施供电。
高压直流输电可以保证供电的稳定性和可靠性,不会因为一点小问题就停电。
就像你家里的电,要是老停电,那可太烦人啦。
举个例子哈,我有个朋友在一个海边的城市工作。
他们那里有一条海底电缆,就是用高压直流输电的方式把电从别的地方送过来的。
有一次刮大风,海上的电缆有点小问题,要是用交流电,可能就停电了。
可因为是高压直流输电,很快就修好了,一点都没影响大家用电。
所以啊,高压直流输电的原理虽然有点复杂,但是应用可广泛啦,给我们的生活带来了很多便利。
高压直流输电技术及其在电力系统中的应用在当今社会,电力已经成为我们生活中不可或缺的一部分。
从家庭的照明、电器使用,到工业生产中的大型设备运转,无一不需要稳定、可靠的电力供应。
为了实现高效、远距离的电力输送,高压直流输电技术应运而生,并在电力系统中发挥着日益重要的作用。
那么,什么是高压直流输电技术呢?简单来说,高压直流输电就是将发电厂发出的交流电通过换流站转换为直流电,然后通过直流输电线路进行远距离传输,到达目的地后再通过换流站转换为交流电,供用户使用。
与传统的交流输电相比,高压直流输电具有许多独特的优势。
首先,高压直流输电在远距离输电方面表现出色。
由于直流输电线路的电阻损耗较小,因此在长距离输送时,能够减少能量的损失,提高输电效率。
这对于能源资源与负荷中心分布不均衡的情况尤为重要。
比如,我国西部地区能源丰富,但用电负荷相对较小;而东部地区用电需求大,但能源相对匮乏。
通过高压直流输电技术,可以将西部的电力远距离输送到东部,实现资源的优化配置。
其次,高压直流输电在海底电缆输电中具有明显的优势。
交流电缆在长距离传输时,电容电流会显著增加,导致电缆的充电功率增大,限制了输电距离。
而直流电缆不存在这个问题,因此更适合用于跨海输电等长距离海底电缆输电工程。
再者,高压直流输电能够实现不同电网的非同步互联。
当两个交流电网的频率、相位等不同步时,直接联网会产生很大的环流和功率振荡。
而采用直流输电进行互联,可以避免这些问题,实现不同电网之间的灵活功率交换,提高电网的稳定性和可靠性。
在电力系统中,高压直流输电技术的应用非常广泛。
其中,最常见的应用就是远距离大容量输电。
例如,我国的“西电东送”工程中,就大量采用了高压直流输电技术,将西南地区的水电和西北的火电输送到东部沿海地区。
高压直流输电技术在新能源接入电网方面也发挥着重要作用。
随着太阳能、风能等新能源的快速发展,其发电具有间歇性和随机性的特点。
通过高压直流输电,可以将分散的新能源发电集中输送到电网,提高新能源的消纳能力。
探究高压直流输电技术高压直流输电技术是指利用直流输电的方法来实现远距离电力输送的一种技术方案。
与传统的交流输电相比,高压直流输电技术具有输电距离远、输电能力大、输电损耗低、占地面积小等优点,因而在远距离大容量电力输送方面具有重要的应用价值。
本文将对高压直流输电技术进行探究与分析,以期更加深入地了解该技术的运作原理、优点和应用前景。
一、高压直流输电技术的原理高压直流输电技术是通过变流器来实现的,变流器将交流电转换为直流电,然后通过直流电线路进行输送。
高压直流输电系统一般由直流输电线路、直流换流站和控制保护系统组成。
首先是直流输电线路,它由两根相互平行的导线组成,分别为正极和负极。
直流输电线路上的电压一般较高,可以达到数百千伏。
高压直流输电线路的电压等级较高,因此输电损耗较小,适用于远距离大容量输电。
其次是直流换流站,它是高压直流输电系统中的重要设备,用于将交流电转换为直流电。
直流换流站包括整流器和逆变器两个部分,整流器将交流电转换为直流电,逆变器则将直流电转换为交流电。
通过直流换流站的作用,可以实现直流输电线路上的功率控制和电压稳定。
最后是控制保护系统,它用于对高压直流输电系统进行监测和控制,确保系统安全稳定地运行。
控制保护系统可以对输电线路的电压、电流等参数进行监测,一旦出现异常情况,可以及时对系统进行保护控制,确保系统的安全运行。
1. 输电距离远:由于高压直流输电线路的输电损耗较小,因此可以实现远距离大容量的电力输送。
这一点对于跨国跨区域的电力输送具有重要意义。
2. 输电能力大:高压直流输电线路的输电能力很大,可以实现数百万千瓦的电力输送。
这为大型电站和工业用户提供了稳定可靠的电力供应。
3. 输电损耗低:相比于交流输电,高压直流输电线路的输电损耗较小,可以节约能源和成本,提高输电效率。
4. 占地面积小:由于高压直流输电线路的输电能力大,可以减少输电线路的数量和占地面积,减轻对土地资源的占用。
5. 变电站技术要求低:由于高压直流输电线路的输电距离远,可以减少变电站的数量和投资,降低建设和维护成本。
探究高压直流输电技术高压直流输电技术是一种利用直流输电的技术,能够有效地解决交流输电中的问题,具有很多优势。
随着技术的发展,高压直流输电技术在电力行业中发挥着越来越重要的作用。
本文将对高压直流输电技术进行探究,包括其工作原理、优势和应用前景等方面进行分析。
高压直流输电技术是利用直流电进行输电的技术。
在传统的交流输电中,电力通过变压器升压后进行输电,然后再通过变压器降压后送达用户。
而在直流输电中,电力通过变流器将交流电转换为直流电后,在输电线路上传输,最终再由变流器将电力转换为交流电送达用户。
通过这种方式,高压直流输电技术能够实现长距离、大容量的电能输送。
高压直流输电技术的核心设备是换流器。
换流器是用来将交流电转换为直流电的设备,根据不同的工作原理可以分为线路换流器和谐波换流器。
线路换流器是利用晶闸管或者可控硅器件来进行开关控制,实现交流到直流的转换;而谐波换流器则是利用谐波发生器产生一定频率的谐波电流,通过滤波器和变压器将其转换为直流电。
换流器的设计和性能对于高压直流输电系统的稳定运行至关重要,因此换流器技术也是该领域的重点研究方向之一。
二、高压直流输电技术的优势高压直流输电技术相较于传统的交流输电技术具有很多优势。
1、输电距离远:高压直流输电技术能够有效地减少输电线路的电流损耗,从而能够实现更远距离的电能输送。
这对于一些远距离电力资源的开发利用具有重要意义,能够实现资源优化配置。
2、输电效率高:由于直流输电线路的电流损耗较小,因此高压直流输电技术的输电效率要高于交流输电技术。
这对于提高电网的整体运行效率具有积极作用。
3、占地面积小:相较于交流输电线路,高压直流输电线路的占地面积要小很多。
这对于一些人口密集地区或者环境要求严格的地区具有很大的优势。
4、适应性强:高压直流输电技术在适应大规模的电能输送方面更加优越。
在远程环境或者特殊应用中,高压直流输电技术能够发挥其高效、稳定的特性。
5、提高电网稳定性:由于高压直流输电技术在电能传输过程中不受频率和相位角的影响,因此能够提高整个电网的稳定性。
高压直流输电原理
高压直流输电是一种通过直流电进行能量传输的技术,它在电力系统中具有重
要的地位和作用。
高压直流输电技术以其高效、稳定、经济等特点,被广泛应用于长距离、大容量的电力输送。
本文将从高压直流输电的原理入手,介绍其基本工作原理及特点。
首先,高压直流输电的原理是利用直流电的特性进行能量传输。
在高压直流输
电系统中,直流电源通过换流器将交流电转换成直流电,然后通过输电线路将直流电能输送到远距离的终端。
在终端处,再通过换流器将直流电转换成交流电,供给终端用户使用。
这种方式能够有效地减小输电损耗,提高电网的输电效率。
其次,高压直流输电具有输电损耗小、线路占地少、环境影响小等特点。
由于
直流电在输电过程中几乎没有感应电流和电容电流的损耗,因此输电损耗大大降低。
同时,由于直流输电线路所需的绝缘距离小于交流输电线路,因此占地面积也相对较小。
此外,高压直流输电线路对周围环境的影响也相对较小,因此在城市周边和特殊环境中应用广泛。
再次,高压直流输电技术在长距离、大容量输电方面具有明显优势。
由于直流
电在输电过程中几乎没有电感和电容的影响,因此可以实现长距离的输电。
同时,高压直流输电技术还可以实现大容量的输电,满足现代电力系统对于大容量、远距离输电的需求。
总之,高压直流输电技术以其独特的工作原理和显著的优势,在现代电力系统
中得到了广泛的应用。
随着技术的不断进步和发展,相信高压直流输电技术将会在未来的电力系统中发挥更加重要的作用,为电力输送提供更加高效、稳定的解决方案。
换流站与变电站,为何采用高压直流输电1.总论电厂的任务是发电,电厂要能正常发电就需要使用和维护设备,使用和维护设备就是电厂的主要工作内容。
变电站是将电厂发出的电能通过电力设备进行各种变换,然后输送出去。
其主要工作任务是:1、使用和维护电力设备,使之保证长期连续对外供电。
2、监控电力设备运行情况,作好各项监控记录,以便将来作为技术或故障分析的原始资料。
3、有些变电站还具有监控线路运行状况的功能。
2.换流站高压直流输电的一种特殊方式,将高压直流输电的整流站和逆变站合并在一个换流站内,在同一处完成将交流变直流,再由直流变交流的换流过程,其整流和逆变的结构、交流侧的设施与高压直流输电完全一样,具有常规高压直流输电的最基本的优点,可实现异步联网,较好地实现不同交流电压的电网互联,将2个交流同步电网隔离,能有效地隔断各互联的交流同步网间的相互影响,限制短路电流,且联络线功率控制简单,调度管理方便。
与常规直流输电比较,其优点更突出:1、没有直流线路,直流侧损耗小;2、直流侧可选择低压大电流运行方式,以降低换流变压器、换流阀等有关设备的绝缘水平,降低造价;3、直流侧谐波可全部控制在阀厅内,不会产生对通信设备的干扰;4、换流站不需要接地极,无需直流滤波器、直流避雷器、直流开关场、直流载波等直流设备,因而比常规的高压直流输电节省投资.换流站是直流输电工程中直流和交流进行相互能量转换的系统,除有交流场等与交流变电站相同的设备外,直流换流站还有以下特有设备:换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。
换流器主要功能是进行交直流转换,从最初的汞弧阀发展到现在的电控和光控晶闸管阀,换流器单位容量在不断增大。
换流变压器是直流换流站交直流转换的关键设备,其网侧与交流场相联,阀侧和换流器相联,因此其阀侧绕组需承受交流和直流复合应力。
由于换流变压器运行与换流器的换向所造成的非线性密切相关,在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。
换流站与变电站,为何采用高压直流输电1.总论电厂的任务是发电,电厂要能正常发电就需要使用和维护设备,使用和维护设备就是电厂的主要工作内容。
变电站是将电厂发出的电能通过电力设备进行各种变换,然后输送出去。
其主要工作任务是:1、使用和维护电力设备,使之保证长期连续对外供电。
2、监控电力设备运行情况,作好各项监控记录,以便将来作为技术或故障分析的原始资料。
3、有些变电站还具有监控线路运行状况的功能。
2.换流站高压直流输电的一种特殊方式,将高压直流输电的整流站和逆变站合并在一个换流站内,在同一处完成将交流变直流,再由直流变交流的换流过程,其整流和逆变的结构、交流侧的设施与高压直流输电完全一样,具有常规高压直流输电的最基本的优点,可实现异步联网,较好地实现不同交流电压的电网互联,将2个交流同步电网隔离,能有效地隔断各互联的交流同步网间的相互影响,限制短路电流,且联络线功率控制简单,调度管理方便。
与常规直流输电比较,其优点更突出:1、没有直流线路,直流侧损耗小;2、直流侧可选择低压大电流运行方式,以降低换流变压器、换流阀等有关设备的绝缘水平,降低造价;3、直流侧谐波可全部控制在阀厅内,不会产生对通信设备的干扰;4、换流站不需要接地极,无需直流滤波器、直流避雷器、直流开关场、直流载波等直流设备,因而比常规的高压直流输电节省投资。
换流站是直流输电工程中直流和交流进行相互能量转换的系统,除有交流场等与交流变电站相同的设备外,直流换流站还有以下特有设备:换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。
换流器主要功能是进行交直流转换,从最初的汞弧阀发展到现在的电控和光控晶闸管阀,换流器单位容量在不断增大。
换流变压器是直流换流站交直流转换的关键设备,其网侧与交流场相联,阀侧和换流器相联,因此其阀侧绕组需承受交流和直流复合应力。
由于换流变压器运行与换流器的换向所造成的非线性密切相关,在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。
交直流滤波器为换流器运行时产生的特征谐波提供入地通道。
换流器运行中产生大量的谐波,消耗换流容量40%~60%的无功。
交流滤波器在滤波的同时还提供无功功率。
当交流滤波器提供的无功不够时,还需要采用专门的无功补偿设备。
平波电抗器能防止直流侧雷电和陡波进入阀厅,从而使换流阀免于遭受这些过电压的应力;能平滑直流电流中的纹波。
另外,在直流短路时,平波电抗器还可通过限制电流快速变化来降低换向失败概率。
3.变电站3.1简介改变电压的场所。
为了把发电厂发出来的电能输送到较远的地方,必须把电压升高,变为高压电,到用户附近再按需要把电压降低。
这种升降电压的工作靠变电站来完成。
变电站的主要设备是开关和变压器。
按规模大小不同,称为变电所、配电室等。
3.2组成变电站(Substation)是把一些设备组装起来,用以切断或接通、改变或者调整电压,在电力系统中,变电站是输电和配电的集结点,变电站主要分为:升压变电站,主网变电站,二次变电站,配电站。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。
变电站起变换电压作用的设备是变压器,除此之外,变电站的设备还有开闭电路的开关设备,汇集电流的母线,计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等,有的变电站还有无功补偿设备。
变电站的主要设备和连接方式,按其功能不同而有差异。
3.3工作原理变压器是变电站的主要设备,分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组,从高压绕组中间抽出一个头作为低压绕组的出线的变压器。
电压高低与绕组匝数成正比,电流则与绕组匝数成反比。
变压器按其作用可分为升压变压器和降压变压器。
前者用于电力系统送端变电站,后者用于受端变电站。
变压器的电压需与电力系统的电压相适应。
为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。
按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。
有载调压变压器主要用于受端变电站。
电压互感器和电流互感器。
它们的工作原理和变压器相似,它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。
在额定运行情况下电压互感器二次电压为l00V,电流互感器二次电流为5A或1A。
电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路,否则将因高电压而危及设备和人身安全或使电流互感器烧毁。
开关设备。
它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。
断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开,还可以有自动重合闸功能。
在我国,220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。
隔离开关(刀闸)的主要作用是在设备或线路检修时隔离电压,以保证安全。
它不能断开负荷电流和短路电流,应与断路器配合使用。
在停电时应先拉断路器后拉隔离开关,送电时应先合隔离开关后合断路器。
如果误操作将引起设备损坏和人身伤亡。
负荷开关能在正常运行时断开负荷电流没有断开故障电流的能力,一般与高压熔断丝配合用于10kV及以上电压且不经常操作的变压器或出线上。
为了减少变电站的占地面积近年来积极发展六氟化硫全封闭组合电器(GIS)。
它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中集中组成一个整体外壳充以六氟化硫气体作为绝缘介质。
这种组合电器具有结构紧凑体积小重量轻不受大气条件影响,检修间隔长,无触电事故和电噪声干扰等优点,具有发展前765kV 已在变电站投入运行。
目前,它的缺点是价格贵,制造和检修工艺要求高。
3.4其它相关变电站还装有防雷设备,主要有避雷针和避雷器。
避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。
在变电站附近的线路上落雷时雷电波会沿导线进入变电站,产生过电压。
另外,断路器操作等也会引起过电压。
避雷器的作用是当过电压超过一定限值时,自动对地放电降低电压保护设备放电后又迅速自动灭弧,保证系统正常运行。
目前,使用最多的是氧化锌避雷器。
4.为什么采用高压直流输电?追溯历史,最初采用的输电方式是直流输电,于1874年出现于俄国。
当时输电电压仅100V。
随着直流发电机制造技术的提高,到1885年,直流输电电压已提高到6000V。
但要进一步提高大功率直流发电机的额定电压,存在着绝缘等一系列技术困难。
由于不能直接给直流电升压,输电距离受到极大的限制,不能满足输送容量增长和输电距离增加的要求。
19世纪80年代末,人类发明了三相交流发电机和变压器。
1891年,世界上第一个三相交流电厂在德国竣工。
此后,交流输电普遍代替了直流输电。
随着电力系统的迅速扩大,输电功率和输电距离的进一步增加,交流输电遇到了一系列技术困难。
大功率换流器(整流和逆变)的研究成功,为高压直流输电突破了技术上的障碍,直流输电重新受到人们的重视。
1933年,美国通用电器公司为布尔德坝枢纽工程设计出高压直流输电装置;1954年,建起了世界上第一条远距离高压直流输电工程。
之后,直流输电在世界上得到了较快发展,现在直流输电工程的电压等级大多为±275~±500kV,投入商业运营的直流工程最高电压等级为±600kV(巴西伊泰普工程),我国计划在西南水电送出的直流工程中采用±800kV电压等级。
在现代直流输电系统中,只有输电环节是直流电,发电系统和用电系统仍然是交流电。
在输电线路的送端,交流系统的交流电经换流站内的换流变压器送到整流器,将高压交流电变为高压直流电后送入直流输电线路。
直流电通过输电线路送到受端换流站内的逆变器,将高压直流电又变为高压交流电,再经过换流变压器将电能输送到交流系统。
在直流输电系统中,通过控制换流器,可以使其工作于整流或逆变状态。
我国目前建成的高压直流输电工程均为两端直流输电系统。
两端直流输电系统主要由整流站、逆变站和输电线路三部分组成。
两端直流输电系统可以采用双极和单极两种运行方式。
在双极运行方式中,利用正负两极导线和两端换流站的正负极相连,构成直流侧的闭环回路。
两端接地极所形成的大地回路可作为输电系统的备用导线。
正常运行时,直流电流的路径为正负两根极导线。
实际上,它们是由两个独立运行的单极大地回路系统构成。
正负两极在地中的电流方向相反,地中电流为两极电流之差。
两极电流之差形成的电流为不平衡电流,由接地极导引入地。
在双极运行时,不平衡电流一般控制在额定电流的1%之内。
单极运行方式又分为单极金属返回和单极大地返回两种运行方式。
在单极金属返回运行方式中,利用两根导线构成直流侧的单极回路,直流线路中的一根导线用作正或负极导线,另一根用作金属返回线。
在此运行方式中,地中无电流通过。
在单极大地返回运行方式中,利用一根或两根导线和大地构成直流侧的单极回路。
在该运行方式中,两端换流站均需接地,大地作为一根导线,通过接地极入地的电流即为直流输电工程的运行电流。
高压直流输电与交流输电相比,具有诸多优点:1、高压直流输电具有明显的经济性。
输送相同功率时,直流输电线路所用线材仅为交流输电的1/2~2/3。
直流输电采用两线制,与采用三线制三相交流输电相比,在输电线路导线截面和电流密度相同的条件下,若不考虑趋肤效应,输送相同的电功率,输电线和绝缘材料可节省约1/3。
如果考虑到趋肤效应和各种损耗,输送同样功率交流电所用导线截面积大于或等于直流输电所用导线截面积的1.33倍。
因此,直流输电所用的线材几乎只有交流输电的一半。
另外,直流输电线路的杆塔结构也比同容量的三相交流输电线路的简单,线路走廊占地面积也大幅减少。
但是,直流输电系统中的换流站的造价和运行费用要比交流输电系统变电站的高,当输电距离增加到一定值后,直流输电线路所节省的费用刚好抵偿了换流站所增加的费用,此时这个输电距离即被称为交流输电与直流输电的等价距离。
如果把交流输电和直流输电两种输电方式在输送一定功率时,所需的费用和输电距离之间的关系绘成曲线,两曲线交点的横坐标就是等价距离。
2、在电缆输电线路中,高压直流输电线路不产生电容电流,而交流输电线路存在电容电流,引起损耗。
在一些特殊场合,如输电线路经过海峡时,必须采用电缆。
由于电缆芯线与大地之间构成同轴电容器,在交流高压输电线路中,空载电容电流极为可观。
而在直流输电线路中,由于电压波动很小,基本上没有电容电流加在电缆上。
3、采用直流输电时,线路两端交流系统不需同步运行,而交流输电必须同步运行。
采用远距离交流输电时,交流输电系统两端电流的相位存在显著差异;并网的各子系统交流电的频率虽然规定为50Hz,但实际上常产生波动。
