混凝土结构工程施工(PPT 图文并茂)

混凝土结构工程施工(PPT 图文并茂)
混凝土结构工程施工(ppt 图文并 茂)
目 录
• 混凝土结构工程概述 • 混凝土施工材料 • 混凝土施工工艺 • 混凝土施工质量控制 • 混凝土结构加固与修复 • 混凝土施工安全与环境保护
01 混凝土结构工程概述
混凝土结构的特点
01
02
03
04
高强度
混凝土具有较高的抗压强度， 能够承受较大的荷载。
水泥的细度也会影响其水化速 度和混凝土的工作性能，因此 选用合适细度的水泥也很重要
。
骨料
01
骨料是混凝土中的主要 组成部分，分为粗骨料 和细骨料两种。
02
粗骨料包括碎石和卵石， 其粒径大于5mm，主要 起到骨架作用。
03
细骨料主要是砂，其粒 径小于5mm，对混凝土 的工作性能和强度有一 定影响。
04
性。
裂缝修补技术
针对混凝土结构中的裂缝，采用压力 注浆、表面涂覆等技术进行修补。
植筋技术
在混凝土结构中钻孔并注入植筋胶， 然后将钢筋插入孔中，以实现结构的 加固和修复。
加固与修复材料的选择与应用
水泥砂浆
用于填充混凝土结构中的孔隙和裂缝，提高结构的密实度和耐久性。
钢板和型钢
用于外包钢加固法，需根据结构的具体情况和要求选择合适的钢板和型钢。
浇筑方式选择
根据工程需要和实际情况，选择合适的浇筑 方式，如人工浇筑、机械浇筑等。
浇筑后的检查
在浇筑完成后，对混凝土表面进行质量检查， 及时处理缺陷并进行修补。
混凝土养护
养护方式选择
养护时间
根据工程需要和实际情况，选择合适的养 护方式，如自然养护、喷水养护等。
根据混凝土的硬化程度和环境条件，确定 合理的养护时间，确保混凝土充分硬化。

混凝土结构ppt课件全

混凝土结构ppt课件全
26
假定②中，有四点与实际情况不符：
♠ (a)端支座大多有一定的嵌固作用，故配筋时应在梁、板端 支座的顶部放置一定数量的构造钢筋。 ♠(b)支承链杆可自由转动的假定，实质是忽略了次梁对板、 主梁对次梁的约束以及柱对主梁的约束，引起的误差将用折 算荷载的方式来加以修正。 ♠ (c)支座总是有一定宽度的，并不像计算简图中那样只集中 在一点上，所以要对支座弯矩和剪力进行调整。 ♠ (d)链杆支座没有竖向位移，假定成链杆实质上忽略了次梁 的竖向变形对板的影响，也忽略了主梁的竖向变形对次梁的 影响。
17
1.2 现浇单向板肋梁楼盖
♠单向板肋梁楼盖的设计步骤为： ♥①结构平面布置，确定板厚和主、次梁的截面尺寸； ♥②确定板和主、次梁的计算简图； ♥③荷载及内力计算； ♥④构件的截面设计、变形及裂缝宽度的验算； ♥⑤绘制施工图（平面表示法）
18
1.2.1 单向板的概念
♠ 一个方向受力的板，称为单向板。单向板的计算方法与梁
27
(2)计算单元
♠板可取lm宽度的板带作为其计算单元 ♠主、次梁的截面形状都是两侧带翼缘(板)的T形截面，楼盖 周边处的主、次梁则是一侧带翼缘的。 ♠每侧翼板的计算宽度取与相邻梁的中心距的一半。 ♠假定一根次梁的负荷范围以及次梁传给主梁的集中荷载范 围如图1．4 所示。
28
29
♠ 板、次梁主要承受均布线荷载， ♠ 主梁主要承受由次梁传来的集中荷载。
40
41
(8)内力计算
♠ 连续梁、板按弹性理论的内力计算有： ♥(a)等截面、等跨度、支座简支的连续梁、板的弹性内力 计算； ♥(b)均布荷载作用下，等截面不等跨，简支的连续梁、 板的弹性内力计算； ♥(c)不等截面不等跨连续梁、板的弹性内力计算。

混凝土结构课件PPT详解

混凝土结构课件PPT详解

1
模板安装
在混凝土浇筑前，需要先安装模板以保持混凝土的形状稳定。
2
搅拌与浇筑
混凝土需要充分搅拌后，通过浇筑到模板中形成结构体。
3
养护处理
浇筑完成后，混凝土需要进行养护处理，以保证其强度和耐久性。
混凝土结构的设计原理和方法
混凝土结构的设计需要遵循一定的原理和方法，以确保结构的稳定性和安全性。Leabharlann 1 受力分析梁构件
混凝土梁主要受弯、剪和压力作 用，具有较好的承载能力。
柱构件
混凝土柱主要受压力作用，能够 承受大荷载，但抗折能力较差。
墙构件
混凝土墙主要受压力作用，具有 较高的刚度和稳定性。
混凝土结构的承载力分析和验证
混凝土结构的承载力是指其能够承受的最大荷载，在设计和施工中需要进行承载力的分析和验证。
荷载类型 活载荷载 恒载荷载 地震荷载
最大荷载 根据设计要求确定 根据设计要求确定 根据地震设计要求确定
验证方法
计算荷载的作用下混凝土结构 的变形和应力
评估混凝土结构的安全性以及 变形和应力程度
通过抗震分析和验证评估混凝 土结构的安全性
混凝土强度的测试和控制对于工程质量的保证至关重要。常用的测试方法包 括压力试验、抗折试验和抗冻试验等。
压力试验
对混凝土进行压力试验，以确定其强度和耐久性。
抗折试验
对混凝土进行抗折试验，以评估其抗弯能力。
抗冻试验
对混凝土进行抗冻试验，以判断其在低温环境下的表现。
混凝土施工工艺和注意事项
混凝土施工工艺和注意事项直接关系到混凝土结构的质量和安全性。必须掌握正确的施工工艺并注意细节。
水泥种类
常用的水泥种类包括硅酸盐 水泥、硫铝酸盐水泥、磷酸 盐水泥等，不同种类的水泥 适用于不同的工程。

混凝土结构设计原理(课件)

混凝土结构设计原理(课件)

高性能混凝土的研究和应用，使得混凝土 结构的性能更加优异，满足了更加复杂和 多样化的工程需求。
02 混凝土结构设计基本原则
结构设计原则
01
02
03
04
Hale Waihona Puke 结构完整性确保混凝土结构在各种工况下 的整体性，避免出现裂缝、断
裂等损伤。
承载能力
根据预期的载荷和应力要求， 设计混凝土结构的承载能力。
耐久性
考虑环境因素和预期使用寿命 ，确保混凝土结构在使用期间
工现场进行搅拌、浇注和养护的混凝土构件。
按受力特点分类
混凝土结构可以分为框架结构、剪力墙结构、框架-剪力墙结构等。框架结构的受力特 点是主要承受横向和纵向的荷载，通过梁和柱的连接实现；剪力墙结构的受力特点是主 要承受横向荷载，通过剪力墙的连接实现；框架-剪力墙结构的受力特点是结合了框架
和剪力墙的特点，形成了一种混合结构形式。
05 混凝土结构设计中的问题 及解决措施
混凝土裂缝问题及解决措施
总结词
混凝土裂缝是混凝土结构设计中 常见的问题，会导致结构承载能
力下降和耐久性降低。
原因分析
混凝土裂缝产生的原因包括施工过 程控制不当、结构设计不合理、材 料质量不合格等。
解决措施
针对不同原因采取相应的解决措施， 如加强施工过程控制、优化结构设 计、选用优质材料等。
混凝土结构发展历程
19世纪中叶
20世纪初
随着水泥和混凝土技术的发展，混凝土开 始被应用于建筑和桥梁工程中。
钢筋混凝土的发明和应用，使得混凝土结 构的强度和稳定性得到了显著提高。
20世纪50年代
21世纪初
预应力混凝土的出现，进一步提高了混凝 土结构的承载能力和耐久性，为现代大型 混凝土结构的建造奠定了基础。

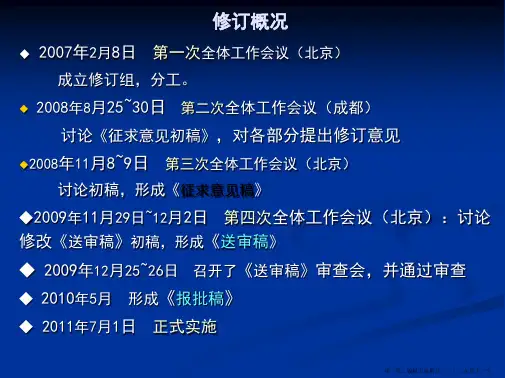

GB50010混凝土结构设计规范powerpoint47页

GB50010混凝土结构设计规范powerpoint47页
的影响：混凝土收缩、温度变化引起的胀缩变形；基础不均匀
沉降；刚度及质量突变；局部应力集中；结构防震；防止连续 倒塌等。除永久性的结构缝以外，还应考虑设置施工槎、后浇 带、控制缝等临时性缝以消除某些暂时性的不利影响。
结构缝的设置应考虑对建筑功能（如装修观感、止水防
渗、保温隔声等）、结构传力（如结构布置、构件传力）、构 造做法和施工可行性等造成的影响。应遵循“一缝多能”的设计原
则，采取有效的构造措施。
6
第七页，编辑于星期日：二十二点 四十一分。
1 增加结构方案设计内容—连接
3.2.3 结构构件的连接应符合下列要求：
1 连接部位的承载力应保证被连接构件之间的传力性能； 2 当混凝土构件与其他材料构件连接时，应采取可靠的（连 接）措施； 3 应考虑构件变形对连接节点及相邻结构或构件造成的影响。
1 住宅和公寓不宜低于5Hz； 2 办公楼和旅馆不宜低于4Hz； 3 大跨度公共建筑不宜低于3Hz；
（ 4 工业建筑及有特殊要求的建筑应根据使用功能提出要求。）
第十七页，编辑于星期日：二十二1点6 四十一分
。
3 增加楼盖舒适度要求，规定了楼盖竖向自振 频率的限值
【说明】 为提高使用质量，增加了楼盖舒适度的要求，提出
境、干湿交替、冻融循环、氯盐腐蚀四种。按严重程度以表3.5.2 及附注详细列出了各“环境类别”相应的具体条件。但规范不可能
穷尽所有的情况，设计者应根据实际条件作出判断。
第二十一页，编辑于星期日：二十2二0点 四十一
分。
4 完善了结构耐久性设计方法—环境类别
表3.5.3与原规范有改动，最大水胶比有改动，取消最小水泥用 量要求，最低强度等级三类时有所提高，最大氯离子含量降低。
3.5.4条 第4款 处于二、三类环境中的悬臂构件宜采用悬臂梁-板 的结构形式，或在其上表面增设防护层。

《混凝土结构构》课件

《混凝土结构构》课件
结构构中的梁负责将荷 载传递到柱子上，在建筑中起 到承重和支撑的作用。
楼板
混凝土结构构的楼板用于承受 上部荷载，通常采用预制楼板 或现浇楼板的形式。
混凝土结构构的施工工艺和注意事项
1
施工工艺
混凝土结构构的施工工艺包括模板搭设、骨料配制、混凝土浇筑和养护等多个环 节。
2
注意事项
在混凝土结构构的施工过程中，需要注意混凝土的浇筑均匀性、养护时间和施工 期间的安全等因素。
混凝土结构构的基本原理和设计考虑因 素
基本原理 设计考虑因素
混凝土结构构的基本原理是通过水泥水化反应 形成胶凝物质，并在骨料的包裹下形成坚固的 结构。
混凝土结构构的设计需要考虑荷载承受能力、 变形性能、抗震能力等因素。
混凝土结构构的主要组成部分
柱
混凝土结构构中的柱承担着承 重和支撑的作用，通常采用方 形或圆形截面设计。
混凝土结构构的维护和检修方法
1 定期检查
2 防水处理
混凝土结构构需要定期检查是否存在裂缝、 腐蚀等问题，及时进行维护和检修。
在混凝土结构构的维护中，需要对构件进 行防水处理，以防止渗水和漏水问题。
混凝土结构构的发展趋势和未 来展望
未来，混凝土结构构将更加注重环境友好和可持续性，采用新型材料和建筑 技术来提升结构性能和施工效率。
混凝土结构构包括混凝土框架结构、混凝 土柱、墙以及楼板等组成的建筑构件。
混凝土结构构的优势与应用领域
强度与耐久性
混凝土结构构具有优良的抗 压强度和耐久性，适用于高 层建筑、大型工业厂房等。
施工便利性
混凝土结构构的施工相对简 单，可以采用模板一次性浇 筑，提高施工效率。
阻燃性能
混凝土结构构具有较好的阻 燃性能，能有效阻止火灾蔓 延。

混凝土结构设计原理(课件)

混凝土结构设计原理(课件)
使用应变计算法，确定结构的应变分布和变形情况，以满足设计要求。
结构形式和构件设计
1
砖混结构
2
采用砖混结构，充分利用砖和混凝土的
特点，提高结构的耐久性。
3
框架结构
采用框架结构，具有良好的刚度和承载 力，适用于大跨度建筑。
板-柱结构
采用板-柱结构，方便施工和装修，提高 建筑的使用效率。
配筋设计和构造措施
混凝土结构设计原理(课 件)
本课件介绍混凝土结构设计的重要性、混凝土的基本性质和材料特点，以及 混凝土结构设计的基本原理。
荷载分析和设计准则
1 作用力研究
通过分析建筑物所承受的各种力，确定荷载大小和作用位置。
2 设计准则
根据国家和地区的规范，制定合适的设计准则，确保结构的安全性和稳定性。
3 结构应变计算
2 施工工艺
采用高强度水泥和添加剂， 提高混凝土的强度和耐久 性。
采用适当的施工工艺，控 制混凝土的质量和强度发 展。
3 结构设计
根据高强混凝土的性能要 求，进行结构设计和配筋 计算。
钢筋混凝土设计原理
钢筋配筋
根据混凝土结构的荷载和使用要 求，设计合适的钢筋配筋方案。
结构分析
采用弹性分析和塑性分析方法， 对钢筋混凝土结构进行计算和优 化。
按照国家和地区的规范要求，制定设计和施工方案。
3
性能设计
根据结构的使用要求，进行性能设计，确保结构的可靠性和安ห้องสมุดไป่ตู้性。
预应力混凝土设计原理
预应力原理
通过预应力杆件施加预先调整的应力，改善混 凝土结构的承载能力。
设计方法
根据结构的荷载和预应力要求，进行预应力混 凝土的配筋设计。
高强混凝土设计原理
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

结构寿命预测
• 建筑结在 构 估对 寿 准结命则构终。进结由功能自行的于然性寿 标 不寿使命命 准 同用结构有寿预 ， 国构在其的正预命测 也 家使常定用使使时 就 、寿用用碳锈命和功， 是 不化胀或正能寿开关 结 同耐常的命裂久维时准寿键构学年护间则命限条。准是寿者，件则是下确命对指，建仍定的结筑然结评构结具 构的寿 结命 构认寿识命的状技术角态性度 的使不 界用寿同 定命， 。就裂量出缝限宽值现度寿与命了钢准筋则不锈同蚀 的对
使 用
无形寿命
建筑结构尚承未载达力到寿其命自准然则寿命之前， 由于种种原因终止其原有使用功能的
时间。
寿
经济性使用寿命 经济寿命准则
命
碳化寿Байду номын сангаас准则
• 碳化寿命准则是以保护层混凝土碳化，从而 失去对钢筋的保护作用，使钢筋开始产生锈 蚀的时间作为混凝土结构的寿命。到目前为 止，基本上是以混凝土碳化深度达到钢筋表 面作为钢筋开女剖诱蚀的标志。这一准则比 较适合不允许钢筋锈蚀的钢筋混凝土构件(如 预应力构件等)，但对大多数混凝土结构来说， 以钢筋开始锈蚀作为结构使用寿命终止的标 志，显然过于保守。
锈胀开裂寿命准则
• 以混凝土表面出现沿筋的锈胀裂缝 所需的时间作为结构的使用寿命。 这一准则认为，混凝土中的钢筋锈 蚀使混凝土纵裂以后，钢筋锈蚀速 度明显加快，将这一界限视为危及 结构安全，需要维修加固的前兆。
裂缝宽度与钢筋锈蚀量限值寿命准则
• 由于锈胀开裂的标准很难定量，且锈胀开裂对于大 多数结构的安全性影响不大。于是，人们又提出了 裂缝宽度与钢筋锈蚀量控制的寿命准则，即认为锈 胀裂缝宽度或钢筋锈蚀量达到某一界限值时寿命终 止。
混凝土结构 设计
混凝土结构设计评估
混凝土 结构设 计评估
耐久性
结构耐久性设计 耐久性评定
适用性
寿命预测
结构耐久性设计
耐久性设计是指在考虑影响结构耐久性的 内外因素下，使新设计的结构可靠度在设 计工作年限内不低于规范要求，也即无需 花费大量资金维修与加固。在设计阶段就 考虑耐久性的影响，无疑是保证结构具有 足够耐久性的最有效方法。
结构耐久性评定是对现有结构，通过恰当 方法得到老化阶段的可靠性，最终确定结 构今后可靠性阳氏的情况问。有关结构的 耐久性评定，从己取得的成果来看，主要 包括基于构件耐久性损伤加权的耐久性评 定、基于模糊综合评判的耐久性评定和基 于可靠度的耐久性评定等。
未完待续……
• 但对工业厂房或一般民用建筑，采用锈胀开裂寿命 准则、裂缝宽度与钢筋锈蚀量限值寿命准则似乎仍 然偏严。在实际工程中不乏这样的实例，构件混凝 土保护层早己脱落，钢筋锈蚀严重，但构件仍在 “正常”使用。因此，对于一般混凝土构件，以受 力破坏作为判断寿命终结的标准则可能更合理一些。
承载力寿命准则
结构耐久性评定
