基于plc的皮带运输机控制系统设计毕业设计近年来，工业自动化技术在各行业中广泛应用，其中皮带运输机控制系统也越来越受到注重。
本文将针对这一问题进行探讨，重点介绍基于PLC的皮带运输机控制系统设计方案。
一、系统设计基础皮带运输机是一种广泛应用于工厂、码头、矿山等场所的物料输送设备。
其工作原理是将被输送的物品放到皮带上，通过电机带动皮带转动，实现物品的运输。
控制皮带运输机的核心是设计一个控制系统，使得皮带运输机能够高效、稳定地工作。
二、设计要素1. 控制器的选型PLC是工控系统中较为常见的一种控制器，其优点是稳定性高、易于编程、可扩展性强。
在控制系统中，PLC选型要考虑运输机的规模、负荷、环境等因素，使其能够满足对控制精度、反应速度和实时性等方面的要求。
2. 控制系统的组成控制系统主要由传感器、执行器、中央处理器（CPU）、输入/输出模块（I/O模块）等组成。
传感器负责检测物品的位置、速度、重量等信息，执行器则完成控制信号的输出。
CPU负责控制整个系统的运行，进行指令的处理和数据的传输，I/O模块则连接所有设备，进行信号的输入和输出。
3. 控制系统的程序设计在设计控制系统的程序时，应根据实际情况编写适当的控制程序，例如确定启动、停止、加速、减速的条件和时机；设计皮带运输的速率、位置控制程序；编写报警程序，实现故障检测和报警。
4. 系统的安全设计在皮带运输机的控制系统中，安全设计是至关重要的一个环节。
如在触及限位开关的情况下，皮带运输机应该立即停止，以保证设备不会出现安全隐患。
三、总结基于PLC的皮带运输机控制系统设计，是一个多方面的工程，需要综合考虑机械、电气、控制等多个方面的因素。
在设计过程中，应该注重各项技术设计方案的协调与整合，以实现控制系统的完美运转。
皮带运输机电气控制系统设计任务书姓名：覃光吉专业：09机械1班设计课题：皮带运输机电气控制系统设计设计条件及要求：设计条件:（1）起动：起动时为了避免在前段运输皮带上造成物料堆积，要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为：（2）停止：停止时为了使运输皮带上不残留物料，要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为：（3）紧急停止：紧急情况下无条件地把PD-1、PD-2、YV全部同时停止。
（4）故障停止：运转中，当M1过载时，应使PD-1、PD-2、YV 同时停止。
当M2过载时，应使PD-2、YV同时停止；PD—1在PD-2停止后延迟10s后停止。
（5）M1和M2电机功率都是5.5KW。
设计要求: 1、掌握继电接触器控制系统基本分析和设计能力；2、掌握可编程控制器的工作原理及结构特点；3、熟练掌握基本逻辑指令的应用；4、绘制系统的主电路图、继电接触器控制线路图（一张）；5、编写设计说明书（一份）。
设计时间：自20**年**月**日至20**年**月**日设计指导人（签字）：_________________________教研室主任（签字）：_________________________年月日前言 (4)一、机床电气控制技术课程设计的目的 (5)二、设计的内容与步骤 (5)（一）设计的基本原则 (5)（二）设计的内容 (6)三、系统传动方式的确定 (6)（1）往复运动工作机构传动方式的确定 (7)（2）传动方式的选择应使调速性质与负载特性相适 (8)（3）电动机起动方式的确定 (8)（4）电气系统的保护 (8)四电气控制方案的确定 (13)（一）电气逻辑控制装置的选择 (13)（二）控制方式的选择 (14)（三）系统动作要求 (15)（四）确定I/O点数及PLC的选型 (16)设计总结 (25)感谢信 (26)参考文献 (27)自动化控制技术被引入工业领域已经有一百多年的历史了，随着工业的迅猛发展自动化控制技术更加日新月异。
_x0001_目录第1章控制对象概述 (1)1.1 皮带运输机用途、基本组成结构及工作过程 (1)1.1.1 皮带运输机用途 (1)1.1.2 皮带运输机组成及工作原理 (1)1.2 控制对象对控制系统的要求 (1)1.3 本课题应完成的设计工作 (2)第2章控制方案论证 (3)2.1 继电器控制方案 (3)2.2 单片机控制方案 (3)2.3 PLC控制方案 (4)2.4 结论 (4)第3章控制系统硬件设计 (5)3.1 电机及元件选择 (5)3.2 电路设计 (5)3.2.1 主电路设计 (5)3.2.2 PLC I/O 接线图设计 (6)第4章控制系统程序设计 (7)4.1 程序组成部分 (7)4.2 主程序 (7)4.3 公用子程序 (8)4.4 手动公用子程序 (8)4.5 自动公用子程序 (9)4.6 M1电机故障子程序 (10)4.7 M2电机故障子程序 (11)4.8 M3电机故障子程序 (12)4.9 M4电机故障子程序 (12)第5章程序调试 (13)第6章体会心得 (14)附录 (15)页脚内容18_x0001_参考资料 (18)页脚内容18_x0001_第1章控制对象概述1.1 皮带运输机用途、基本组成结构及工作过程1.1.1 皮带运输机用途皮带输送机可以广泛应用于现代化的各种工业企业中，露天采矿场及选矿厂中，在矿山的井下巷道、矿井地面运输系统中，皮带输送机都得到了广泛应用，水平运输或倾斜运输，皮带输送机的使用都非常方便。
皮带输送机是以连续摩擦驱动的方式用来运输物料。
那么皮带输送机的主要是由输送带和驱动装置组成的。
皮带输送机具有输送量大、结构简单优点，它广泛地应用在矿山、冶金、煤炭等部门，用来输送松散物料或成件物品，根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要。
皮带运输机的驱动装置由单个或多个驱动滚筒驱动，驱动电机也可以是单个电机或多个电机驱动。
电气控制与PLC课程设计说明书设计题目：姓名：系别：专业：年级、学号：江苏师范大学机电工程学院四、电气控制与PLC课程设计题目选编（一） 皮带运输机电气控制系统设计在建材、化工、食品、机械、钢铁、冶金、煤矿等工业生产中广泛使用皮带运输机运送原料或物品。
图4—1是某原料皮带运输机的示意图，原料从料斗经过PD-2、PD —1两台皮带运输机送出。
从料斗向PD-2供料由电磁阀YV 控制，PD-1和PD-2分别由电动机M 1和M 2驱动。
1 控制要求1）． 起动：起动时为了避免在前段运输皮带上造成物料堆积，要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为：2）．停止：停止时为了使运输皮带上不残留物料，要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为：3）．紧急停止：紧急情况下无条件地把PD-1、PD-2、YV 全部同时停止。
4）．故障停止：运转中，当M 1过载时，应使PD-1、PD-2、YV 同时停止。
当M 2过载时，应使PD-2、YV 同时停止；PD —1在PD-2停止后延迟10s 后停止。
5）．M 1和M 2电机功率都是5.5KW 。
（二） 某生产自动线小车电气控制系统设计 某生产自动线，有一小车用电机拖动，电机正转，小车前进，电机反转，小车后退，图4-1 某原料皮带运输机示意图小车工作循环过程如图4—2所示。
要求在第一次信号来后小车前进，碰到限位开关A 后退，退到原位O 就停止，当第二次信号来后再前进，碰到限位开关B 后退，退到原位O 才停止，当第三次信号来后又前进，碰到限位开关C 后退，退到原位O 才停止，第四次信号来后，又前进，碰到限位开关D 后退，直退到原位O 才停止。
第五次信号来后，又和第一次信号来时情况一样，碰到限位开关A 后就后退，如此循环反复。
小车电机功率为3KW 。
（三）液体混合装置电气控制系统设计图4-3为两种液体混合装置，SLl 、SL2、SL3为液面传感器，液面淹没时接通，图4-2 小车工作循环过程液体A 、B 与混合液阀由电磁阀YVl 、YV2、YV3控制，M 为搅匀电机，控制要求如下： 1初始状态装置投入运行时，液体A 、B 阀门关闭，混合液阀门打开20s 将容器放空后关闭． 2起动操作按下起动按钮SBl ，装置就开始按下列给定规律操作：1)液体A 阀门打开，液体A 流入容器。
皮带运输机电气控制系统设计任务书：覃光吉专业：09机械1班设计课题：皮带运输机电气控制系统设计设计条件及要求：设计条件:（1）起动：起动时为了避免在前段运输皮带上造成物料堆积，要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为：（2）停止：停止时为了使运输皮带上不残留物料，要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为：（3）紧急停止：紧急情况下无条件地把PD-1、PD-2、YV全部同时停止。
（4）故障停止：运转中，当M1过载时，应使PD-1、PD-2、YV同时停止。
当M2过载时，应使PD-2、YV同时停止；PD—1在PD-2停止后延迟10s后停止。
（5）M1和M2电机功率都是5.5KW。
设计要求: 1、掌握继电接触器控制系统基本分析和设计能力；2、掌握可编程控制器的工作原理及结构特点；3、熟练掌握基本逻辑指令的应用；4、绘制系统的主电路图、继电接触器控制线路图（一）；5、编写设计说明书（一份）。
设计时间：自20**年**月**日至20**年**月**日设计指导人（签字）：_________________________教研室主任（签字）：_________________________年月日前言 (5)一、机床电气控制技术课程设计的目的 (6)二、设计的容与步骤 (6)（一）设计的基本原则 (6)（二）设计的容 (7)三、系统传动方式的确定 (7)（1）往复运动工作机构传动方式的确定 (8)（2）传动方式的选择应使调速性质与负载特性相适 (9)（3）电动机起动方式的确定 (9)（4）电气系统的保护 (9)四电气控制方案的确定 (14)（一）电气逻辑控制装置的选择 (14)（二）控制方式的选择 (16)（三）系统动作要求 (16)（四）确定I/O点数及PLC的选型 (17)设计总结 (26)感信 (27)参考文献 (28)自动化控制技术被引入工业领域已经有一百多年的历史了，随着工业的迅猛发展自动化控制技术更加日新月异。
皮带运输机电气控制系统设计任务书姓名：覃光吉专业： 09机械1班设计课题：皮带运输机电气控制系统设计设计条件及要求：设计条件:（1）起动：起动时为了避免在前段运输皮带上造成物料堆积，要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为：（2）停止：停止时为了使运输皮带上不残留物料，要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为：（3）紧急停止：紧急情况下无条件地把PD-1、PD-2、YV全部同时停止。
（4）故障停止：运转中，当M1过载时，应使PD-1、PD-2、YV同时停止。
当M2过载时，应使PD-2、YV同时停止；PD—1在PD-2停止后延迟10s后停止。
（5）M1和M2电机功率都是5.5KW。
设计要求: 1、掌握继电接触器控制系统基本分析和设计能力；2、掌握可编程控制器的工作原理及结构特点；3、熟练掌握基本逻辑指令的应用；4、绘制系统的主电路图、继电接触器控制线路图（一张）；5、编写设计说明书（一份）。
设计时间：自20**年**月**日至 20**年**月**日设计指导人（签字）：_________________________教研室主任（签字）：_________________________年月日前言 (4)一、机床电气控制技术课程设计的目的 (5)二、设计的内容与步骤 (5)（一）设计的基本原则 (5)（二）设计的内容 (6)三、系统传动方式的确定 (6)（1）往复运动工作机构传动方式的确定 (7)（2）传动方式的选择应使调速性质与负载特性相适 (8)（3）电动机起动方式的确定 (8)（4）电气系统的保护 (8)四电气控制方案的确定 (13)（一）电气逻辑控制装置的选择 (13)（二）控制方式的选择 (14)（三）系统动作要求 (15)（四）确定I/O点数及PLC的选型 (16)设计总结 (25)感谢信 (26)参考文献 (27)自动化控制技术被引入工业领域已经有一百多年的历史了，随着工业的迅猛发展自动化控制技术更加日新月异。
摘要在物流企业机电输送中，需要把一件物品从某一位置搬到另一位置,并且能自动完成工序，因此输送带控制系统被广泛运用于物流行业，然而，传统的接触继电器控制系统有着接线复杂、抗干扰能力差和容易接触不良从而造成故障的缺陷，而且功能扩展性差。
PLC系统因其可靠性高、编程简单、功能完善而越来越受到青睐，传统的接触继电器控制系统已逐步被PLC系统所取代.目前传统的继电接触器控制系统己逐步为PLC所取代这是一种发展的趋势。
接触继电器控制系统是根据一定的生产机械，一定的生产工艺，采用硬接线方式,以完成一定的逻辑控制（包括空间控制、时间控制等)功能的。
而一旦生产机械不同或生产工艺变更，则系统必须重新设计改造。
而PLC技术,由于采用了微电了技术和计算机技术,其逻辑控制功能可以通过软件编程来实现。
因此当生产机械或生产工艺变更，只需改变程序或变更一下接线端子就可以了。
本文介绍了基于的输送带控制系统，该系统通过控制输送带的运行与停止、翻身电机和推杆电机的正反转，实现了工作的顺利进行.关键词：PLC;输送带;使用目录摘要 (I)1前言 (1)1。
1研究背景 (1)1.2文献综述 (2)1。
3设计工作方案 (3)2PLC系统的工作分析及特点 (4)2。
1 工作流程分析 (5)2.2 系统的工作步进时序图 (6)2.3 PLC的特点 (6)3输送带控制系统描述及其系统运行要求 (7)4确定系统的输入输出点数及PLC类型 (8)5 PLC皮带运输机概述 (9)5.1 PLC控制技术在煤矿井下的应用 (9)5。
2 控制系统组成 (10)6 皮带运输机的设计 (10)6.1系统总体设计 (10)6。
2 系统的硬件设计 (11)6。
2.1 PLC 选型 (11)6.2.2 I/O 分配表 (12)6.2。
3 I/O 接线图 (12)6.3 系统的软件设计 (13)6。
3.1 模块编程思想 (13)6.3。
2 主程序的设计 (14)7 结语 (16)1前言目前，输送带控制系统在工业领域有着广泛的应用,此外，输送带控制系统也广泛运用于物流行业，采用传统的接触继电器控制系统，不仅接线复杂、抗干扰能力差，易因接触不良而造成故障，而且功能扩展性差。

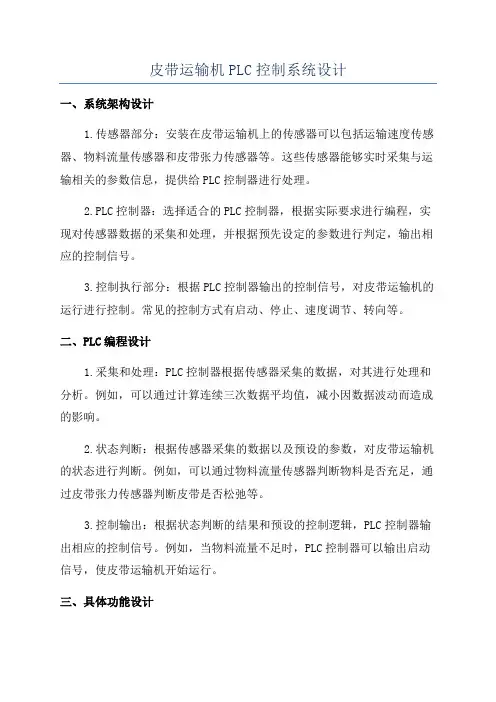

皮带运输机PLC控制系统设计一、系统架构设计1.传感器部分：安装在皮带运输机上的传感器可以包括运输速度传感器、物料流量传感器和皮带张力传感器等。
这些传感器能够实时采集与运输相关的参数信息，提供给PLC控制器进行处理。
2.PLC控制器：选择适合的PLC控制器，根据实际要求进行编程，实现对传感器数据的采集和处理，并根据预先设定的参数进行判定，输出相应的控制信号。
3.控制执行部分：根据PLC控制器输出的控制信号，对皮带运输机的运行进行控制。
常见的控制方式有启动、停止、速度调节、转向等。
二、PLC编程设计1.采集和处理：PLC控制器根据传感器采集的数据，对其进行处理和分析。
例如，可以通过计算连续三次数据平均值，减小因数据波动而造成的影响。
2.状态判断：根据传感器采集的数据以及预设的参数，对皮带运输机的状态进行判断。
例如，可以通过物料流量传感器判断物料是否充足，通过皮带张力传感器判断皮带是否松弛等。
3.控制输出：根据状态判断的结果和预设的控制逻辑，PLC控制器输出相应的控制信号。
例如，当物料流量不足时，PLC控制器可以输出启动信号，使皮带运输机开始运行。
三、具体功能设计1.启动和停止控制：根据传感器采集的物料流量和皮带张力等信息，PLC控制器可以自动判断何时启动或停止皮带运输机。
当物料流量低于设定值时，PLC控制器输出启动信号，使皮带运输机开始运行；当物料流量达到设定值或超过设定值时，PLC控制器输出停止信号，使皮带运输机停止运行。
2.运行速度控制：在运输过程中，根据物料的性质和工艺要求，需要调节皮带运输机的运行速度。
PLC控制器可以根据传感器采集的参数信息，自动调节皮带运输机的运行速度，以实现最佳的运输效果。
3.报警和故障诊断：根据传感器采集的数据和PLC编程设计，PLC控制器可以实时监测皮带运输机的运行状态，当出现异常情况或故障时，及时进行报警，并进行相应的故障诊断和处理。
四、安全设计与人机界面1.安全设计：在PLC控制系统设计中，安全是一个重要的考虑因素。
皮带运输机PLC电气控制系统设计成教毕业论文（设计）题目：皮带运输机PLC电气控制系统设计院系：机电学院专业：电气工程及自动化班级：13电气2班考生姓名：管昱晨准考证号：054513462428指导老师：高育芳附件一：苏州大学成教毕业设计（论文）任务书设计（论文）题目：皮带运输机PLC电气控制系统设计指导教师姓名高育芳职称讲师类别毕业论文学生姓名管昱晨学号ZKB13290073设计（论文）类型应用型专业名称电气工程及自动化班级电气一班是否隶属科研项目否1、设计（论文）的主要任务及目标主要任务：提高工厂运作效率，节省大量人力资源目标：降低分拣系统的故障效率和设备能耗，并其能够以最经济的方式运作提高公司效益，降低成本。
2、设计（论文）的主要内容改善全自动物料分拣系统，通过PLC程序逻辑控制器，传输供件同步导入装置、识别及控制系统、机械分拣机构及信息处理系统程序逻辑控制器等组成。
在此系统硬件由，变频器、传感器和电磁阀为电气元件。
气缸和电动机为动力设备来实现物料的分拣。
3、设计（论文）的基本要求此系统的工作状态分为自动运行状态和检修操作状态，两个工作状态相互独立彼此分开。
当系统处于自动运行状态是，其检修操作状态是无效的。
所有系统自动运行，只有紧急停止操作或停止运行操作才能停止其运行。
在其处于检修操作状态时，要求系统处于运行状态但不对外发出任何操作信号，所有由系统内部发出的控制信号无效，并将运行的模拟数据传送至人机界面进行信号核对与调整4、主要参考文献1王兆义.小型可编程控制器实用技术.北京：机械工业出版社，20012章文浩.可编程控制器原理及实验.北京：国防工业出版社，20033廖常初.可编程序控制器的原理及应用.电工技术，19904黄云龙.可编程控制器教程.北京：科学出版社，20045戴一平.可编程控制器技术及应用.北京：机械工业出版社，20046余雷声.电气控制与PLC应用.北京：机械工业出版社，20037廖常处.PLC编程及应用.北京：机械工业出版社，20028林春方.可编程控制器原理及其应用.上海：上海交通大学出版社，2004 9施金良.可编程序控制器.重庆：重庆大学出版社，200510 张立科.PLC应用开发技术与工程实践.北京：人民邮电出版社，20055、进度安排设计（论文）各阶段任务起止日期1 搜集相关资料并调研，完成调研报告2013.10.12—2013.10.202 进行硬件电路的设计及机构的选择。
课题七皮带运输机PLC控制系统图7.1 皮带运输机的动作示意图一、实训目的1．熟悉步进顺控指令的编程方法；2．掌握选择性流程程序的编制；3．掌握皮带运输机的程序设计及其外部接线。
二、实训器材1．可编程控制器1台(FX2N-48MR)；2．皮带运输机模拟显示模块1块(带指示灯、接线端口及按钮等)；3．实训控制台1个；4．电工常用工具1套；5．手持式编程器或计算机1台；6．连接导线若干。
三、实训要求设计一个用PLC控制的皮带运输机的控制系统。
其控制要求如下：在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT控制，电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓和满仓信号，其动作示意简图如图7.1所示，其具体要求如下：1．正常起动，仓空或按自动起动按钮时的起动顺序为M1、DT、M2、M3、M4，间隔时间5s；2．正常停止，为使皮带上不留物料，要求顺物料流动方向按一定时间间隔顺序停止，即正常停止顺序为DT、M1、M2、M3、M4，间隔时间5s；3．故障后的起动，为避免前段皮带上造成物料堆积，要求按物料流动相反方向按一定时间间隔顺序起动，即故障后的起动顺序为M4、M3、M2、M1、DT，间隔时间10s；4．紧急停止，当出现意外时，按下紧急停止按钮，则停止所有电动机和电磁阀；5．具有点动功能。
四、软件程序1．I/O点分配X0：自动/手动转换；Xl：自动位起动；X2：正常停止；X3：紧急停止；X4：点动DT电磁阀；X5：点动M1；X6：点动M2；X7：点动M3；X10：点动M4；X11：满仓信号；X12：空仓信号；X13：故障起动Y0：DT电磁阀；Y1：M1电动机；Y2：M2电动机；Y3：M3电动机；Y4：M4电动机。
2．设计方案根据系统控制要求及PLC的I／O分配，设计皮带运输机的系统程序如图7.2所示。
五、系统接线根据皮带运输机的控制要求，其系统接线图如图7.3所示(PLC的输出负载都用指示灯代替)。
PLC课程设计皮带运输机电气控制系统设计通过整理的PLC课程设计皮带运输机电气控制系统设计相关文档，希望对大家有所帮助，谢谢观看！XX 工程学院课程设计课程名称电气控制与PLC 课题名称皮带运输机电气控制系统设计专业班级机电一体化班姓名学号指导教师2021年X月X日目录第1章概述1 1.1 皮带运输机用途、基本组成结构及工作过程1 1.1.1 皮带运输机用途1 1.1.2 皮带运输机概况及控制要求2 第2章控制方案论证3 2.1 继电器控制方案3 2.2 微机控制方案3 2.3 PLC控制方案4 2.4 结论5 第3章控制系统硬件设计6 3.1 电动机主电路6 3.2 PLC控制系统设计7 3.2.1 PLC控制系统电气元件选择7 3.2.2 PLC I/O 接线图设计8 第4章控制系统软件设计9 4.1 软件的组成部分9 4.2 主程序设计9 4.2 手动子程序设计11 4.3 自动子程序设计11 4.4 公用子程序设计15 4.5 故障处理子程序15 第5章软件的调试21 5.1 自动子程序的调试21 5.2 手动子程序的调试22 5.3 故障子程序的调试22 结束语24 参考文献25 附录26 第1章概述1.1 皮带运输机用途、基本组成结构及工作过程 1.1.1 皮带运输机用途皮带运输机又称带式输送机，是一种连续运输机械，也是一种通用机械。
皮带运输机被广泛应用在港口、电厂、钢铁企业、水泥、粮食以及轻工业的生产线。
即可以运送散状物料，也可以运送成件物品。
工作过程中噪音较小，结构简单。
皮带运输机可用于水平或倾斜运输。
皮带运输机还应用与装船机、卸船机、堆取料机等连续运输移动机械上。
皮带运输机由皮带、机架、驱动滚筒、改向滚筒、承载托辊、回程托辊、张紧装置、清扫器等零部件组成。
在大型港口或大型冶金企业，皮带运输机得到最广泛的应用。
其总长度可大十几千米。
普通皮带运输机的提升角度一般不大20度,原因是当皮带运输机的倾角大于20度时对大多数的物料来讲都会发生物料下滑的情况，即物料在皮带上的摩擦力过小发生下滑。
基于PLC的管、皮带运输机电气控制系统设计从管、皮带运输机驱动控制，PLC系统，控制逻辑，保护元件动作要求和数据监控等方面；介绍基于PLC的管、皮带运输机的电气控制系统设计。
标签：管、皮带运输机驱动控制；PLC控制系统；保护装置1 前言随着经济的飞速发展和社会进步，生产过程中人们更加注重环保、效率。
管、皮带运输机作为一种高效、环保的大宗物料运载工具，顺应和符合时代发展的要求，在矿山、码头、化工、冶炼、电站等众多行业得到广泛应用；促使管、皮带运输行业得到飞速的发展。
针对建设单位的实际控制要求和需要出发，本着构建一套精简、安全、可靠的控制系统为原则；分别对管、皮带运输机电气控制系统各个环节的设计、应用做了详细介绍，对控制逻辑做了较多说明；确保设计出的电气控制系统安全、可靠、适用；为用户长期、高效、安全生产提供可靠保障。
2 管、皮带运输机系统构成及电机驱动系统设计2.1 管、皮带运输机系统构成根据用户的具体要求和实际情况，由工艺专业确定管、皮带运输机的具体控制工艺架构，电气专业依据工艺专业制定的工艺控制目标设计出满足要求的控制系统。
一般管、皮带运输机控制系统如下图所示的几部分组成：2.2 电机驱动系统设计根据用户的工艺状况和要求，电机驱动系统结构上一般分为单台电机驱动、双台电机驱动和机头、机尾多台电机驱动几种形式。
根据用户对生产系统控制要求的不同，控制模式有：2.2.1 用户恒速使用且对启动电流不作要求的场合采用电机直接启动开环控制的驱动控制方式。
2.2.2 用户恒速使用，仅对启动电流有要求的场合使用软启动器开环控制的驱动控制方式。
2.2.3 用户需要调速控制或闭环控制的场合采用变频器控制的驱动控制系统。
3 管、皮带运输机电气控制系统3.1 PLC控制系统介绍管、皮带运输机电气控制是以PLC为中心，将管、皮带运输机的所有保护装置信号和外部联锁、控制信号接入PLC，经过程序甄别判断确认控制系统是否正常以及将执行何种控制操作，同时对故障情况依据故障的等级发出告警或停车等操作。
前言自动化控制技术被引入工业领域已经有一百多年的历史了，随着工业的迅猛发展自动化控制技术更加日新月异。
伴随着数学、控制理论计算机、电子器件的发展，出现了自动化控制技术系统，并作为一门应用科学已发展成熟，形成了自己的体系和一套行之有效的分析和设计方法。
电气控制与PLC课程是机电类高职工科专业开设的实践性很强的技术应用型课程。
它不仅为电机调速控制技术、机电传动与控制技术、电梯应用技术、楼宇自动化技术等后续课程、集中实训和毕业设计打下基础，而且为相关专业学生考初、中级电工资格证书做准备。
本课程的教学目的是让学生熟悉电气控制系统的基本控制电路，具有电气控制系统分析和设计的基本能力；掌握可编程控制器原理及编程方法，具备一定的PLC程序设计和PLC应用能力。
随着我国国民经济的飞速发展，机械在品种`规模`设计与制造技术等方面也得到了迅速的发展和提高。
目前全国各地均建有机械制造厂，并逐步走向专业化生产，以能独立自主地进行从单机到成套设备乃至自动生产线的设计与制造。
随着新材料`新工艺`新技术的发展，必须推动各种自动机械向电气控制化和智能化的方向发展。
通过设计学习，使学生熟悉常用低压电器的结构、工作原理、特性及应用；掌握继电接触器控制系统基本分析和设计能力，特别是掌握典型电气控制电路的分析和设计能力、可编程控制器的工作原理及结构特点、基本逻辑指令的应用、步进顺控指令编程方法及应用；进一步树立正确的设计思想。
在整个设计过程中，坚持实践是检验真理的唯一标准，坚持理论联系实际，坚持与机械制造生产情况相符合，使设计尽可能做到技术先进、经济合理、生产可行、操作方便、安全可靠。
由于时间和水平有限，本设计难免有不少缺点和错误，恳请老师批评指正。
题目：皮带运输机电气控制系统设计一、机床电气控制技术毕业设计的目的机床电气控制技术毕业设计是在学完电工学、机床设计、机床电气控制技术等课程后，进行的下一个实践教学环节。
它一方面要求通过设计能获得综合运用过去所学知识的能力，同时也培养自己独立查阅有关资料、独立思考、独立完成任务的能力。
通过这次设计能够很好提高分析问题和解决实际问题的能力，对于提高的综合素质是大有好处的，对即将走上工作岗位的毕业生具有一定的实际意义。
另一方面，通过本次设计也为以后作好毕业设计进行一次综合训练和准备。
因此，要求通过机床电气控制技术毕业设计在以下几方面得到锻炼。
1、能熟练运用过去所学的理论知识和实践知识，按题目所提出的各项要求，正确设计主电路及控制线路设计。
主要完成继电器、接触器及PC控制线路设计、编写PC梯形图及语句表，正确选择电器元件，画出主电路及PC控制外部接线原理图，保证满足题目所提出的各项要求，提高学生继电器、接触器控制线路设计及PC控制线路设计的综合能力。
2、使用手册及图表资料。
掌握与本设计有关的各种资料名称、出处，并做到熟练运用，提高独立工作及分工协作能力。
二、设计的内容与步骤（一）设计的基本原则任何一种电气控制系统都是为了实现被控对象(生产设备或生产过程)的工艺要求，以提高生产效率和产品质量。
因此，在设计控制系统时，应遵循以下基本原则：（1）最大限度地满足被控对象的控制要求。
设计前，应深入现场进行调查研究，搜集资料，并与机械部分的设计人员和实际操作人员密切配合，共同拟定电气控制方案，协同解决设计中出现的各种问题。
（2）在满足控制要求的前提下，力求使控制系统简单、经济，一次性投资小，使用后节约能源。
（3）保证控制系统的安全、可靠，使用与维修方便。
（4）考虑到生产的发展和工艺的改进，对于PC控制系统，在选择PC容量时，应适当留有裕量。
（二）设计的内容图一：某原料皮带运输机示意图在建材、化工、食品、机械、钢铁、冶金、煤矿等工业生产中广泛使用皮带运输机运送原料或物品。
图一是某原料皮带运输机的示意图，原料从料斗经过PD-2、PD—1两台皮带运输机送出。
从料斗向PD-2供料由电磁阀YV控制，PD-1和PD-2分别由电动机M1和M2驱动。
三、系统传动方式的确定传动方式包括驱动和调速两个方面。
它分为机械传动、电气传动和流体传动三种方式。
机械设备的传动方式直接影响设备的性能及结构。
在机械设备总体设计时，必须从机械性能和电气性能两方面综合考虑后确定其传动方式。
（1）往复运动工作机构传动方式的确定对于仅有一两个简单往复动作的普通机械，可采用三相鼠笼式异步电动机拖动，经齿轮减速后用螺旋传动机构来传动。
如果机械设备具有多个往复运动工作机构，而且往复动作的调速性能和自动化程度有一定要求时，应采用电磁换向阀控制的液压传动或气压传动系统。
若往复运动的调速性能要求比较高，应采用电液比例控制系统来传动。
对于往复运动位移控制和速度控制要求比较高时，应采用步进电机、直流伺服电机或交流伺服电机家滚珠丝杠副来驱动和控制。
选择三相鼠笼式异步电动机拖动，Y系列电动机是笼型转子电动机，符合IEC标准和DIN42673标准。
本系列采用B级绝缘，外壳防护等级为封闭式（IP44）或防护式（IP23）。
Y系列电动机额定电压380V，额定频率50H Z。
具体选型如下：（2）传动方式的选择应使调速性质与负载特性相适调速性质是指电动机的转矩、功率与其转速的关系。
负载特性是指机械设备的负载属于恒功率负载（即功率不随转速变化而变化）还是恒转矩负载，（即转矩不随转速变化而变化）。
设计任何一个电力拖动系统，必须使调速性质与负载特性相适应。
也就是说，恒功率负载必须采用恒功率调速性质的传动方式，而转矩负载则必须采用恒转矩调速性质的传动方式。
（3）电动机起动方式的确定对于起动性能要求不高的机械设备，电动机的起动可根据其容量决定，当电动机总容量不超过供电变压器容量的20%时，一般采用直接起动。
当容量大于该值时，可采用星—三角形降压起动或在定子中串电阻降压起动、也可采用自耦变压器降压起动。
如果机械设备要求电动机软起动，应采用软起动器起动或变频器控制的加速起动。
（4）电气系统的保护电气保护是电气控制系统不可缺少的环节，在电路中正确设置保护环节，是确保电动机、其他用电设备、电器元件和电网安全运行的重要措施。
①短路保护电路在发生短路时，由于短路线路的阻抗很小而产生很大的短路电流，在短路线路上的电器元件触头，会因此时流过的电流大大超过其额定容量而被烧毁回发生熔焊，导线的绝缘层也会因此被烧毁，甚至会导致火灾。
所以发生短路时必须瞬间切断电源，以保证电气线路的安全。
常用的短路保护措施有：a.熔断器保护；b.自动开关的脱扣保护。
②过载保护在电力拖动系统中，当负载转矩超过电动机额定转矩时，电动机绕组的温升会急剧升高并超过其额定值，轻者会使绕组的绝缘层老化变脆，寿命降低；重者会导致电动机绕组烧坏。
因此在电动机过载时必须及时切断电源，以保证电动机能在寿命期内安全运行。
常用的过载保护措施有热继电器保护、自动开关过载脱扣保护。
除此以外，还有以下一些过载保护的新措施，如电子式继电器过载保护、埋入电动机绕组的温度继电器（有双金属片式和热敏电阻式）过载保护，软起动器过载保护。
③零电压和欠电压保护在电动机正常运行时，如果出现非正常停电后再恢复供电，电动机又自行起动，很可能会造成生产机械动作错乱，运动部件互相碰撞的设备事故，甚至酿成人身事故。
对电网来说，许多电动机及其他用电设备在恢复供电后同时自行起动，也会引起电网过大的瞬间压降。
为了防止电动机失电时停止且电压恢复时自行起动，须采取零电压保护措施。
在电动机运行过程中，如果电源电压过低，会导致电动机转速过低甚至停转，结果造成所拖动的设备不能正常运行，甚至可能酿成事故。
因此，需要在电源电压降到允许值以下时，降电源切断，实施欠电压保护。
电动机的零压保护和欠压保护无需特别的保护电器元件，只要降控制电动机的接触器控制电路连接成自锁电路即可。
④电气元件的选择按钮：按钮是用于人工操作瞬间接通和断开小电流（5A以下）控制电路的开关。
它有不同的结构型式和颜色。
一般情况下，起动按钮选用绿色，停止按钮选用红色，紧急停止按钮选用红色蘑菇头型式；需要显示按钮操作状态时选用带指示灯的按钮；大多数按钮的触头为一常开和一常闭，如果需要一个按钮控制两个或两个以上的回路，则选用多对触头的按钮。
机械设备上常用的按钮有LA18、LA19、LA20等几种型号。
它们的额定电压为：交流500V 、直流440V 、额定电流为5A 。
行程开关：行程开关用于控制运动机构的行程。
它有触点式和无触点式两种类型。
有触点行程开关又分为直动式、杠杆式、微动式、组合式，常用的型号有：LX2、LX19、JLXK1、JXW 、LXK3、X2等。
无触点行程开关有接近开关、干簧管开关、霍尔开关等。
接触器：选用主要考虑主触头的额定电流、额定电压、电磁线圈的额定电压，还应考虑常开和常闭辅助触头的数量和接触器的操作频率。
主触头的额定电压应等于或大于主电路的额定电压；电磁线圈的额定电压必须与控制电路的额定电压相同；主触头的额定电流可按以下公式计算确定： 310e ec c eP I I A KU ´? 式中 Iec ——所选接触器的额定电压（A ）；Ic —— 接触器主触头电流（A ）；Pe ——被控电动机功率（kW ）；K —— 经验系数，一般取1~1.2；Ue ——电动机额定线电压（V ）。
其选型如下：热继电器：用于对异步电动机进行过载保护的热继电器有双金属片时和电子式两种。
电子式热继电器保护性能好，适用于重要电动机的保护。
如果电气控制系统已经采用自动开关，不必再采用热继电器；对负载恒定、过载可能性很小的电动机，如冷却泵电机，可不设热继电器。
选择热继电器时，要根据电动机的额定电流来确定其额定电流及热元件的电流等级。
对星形连接电动机，可使用两相或三相结构的热继电器，对三角形连接的电动机可采用断相保护的热继电器。
热元件的额定整定电流值通常按电动机的额定电流的0.95~1.05倍选用。
选用型号如下：熔断器主要类型有：插入式、螺旋式、填料封闭管式等。
常用的有RL1系列。
选择熔断器时，应根据电流的特点及参数求出熔体电流，再根据熔体电流大小选择熔断器的额定电流并确定其型号。
①对负载电流稳定的电气设备，如照明灯、电阻炉等，可按额定电流选用。
②对具有冲击电流的电气设备如异步电动机，可按以下方法确定：单台电动机长期工作时：Ir=(2~3)Ied电动机频繁起动时，上式的系数为3~4。
如果多台电动机共用一组熔断器保护，则 max(2~3)r e ed I I I ?å式中 Ir ——熔体额定电流； Ied ——电动机额定电流；Iemax ——容量最大的电动机的额定电流；ed I å——除容量最大的电动机之外，其余电动机的额定电流之和。
四 电气控制方案的确定电气控制方案的合理性直接影响机械设备工作的可靠性、易维修性以及经济性。
