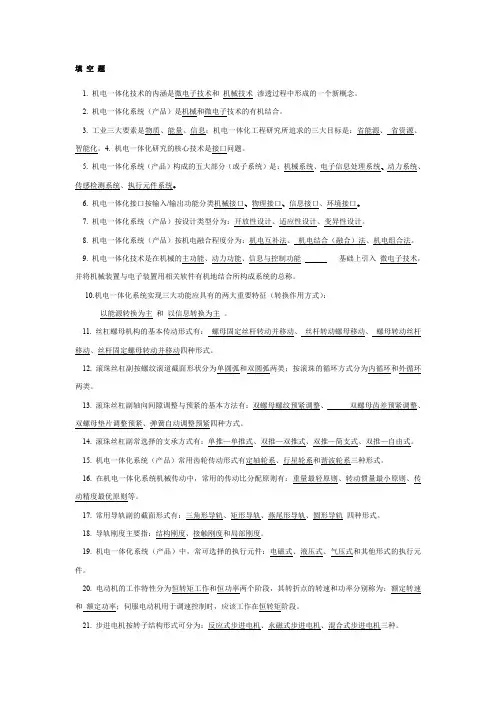

填空题1. 机电一体化技术的内涵是微电子技术和机械技术渗透过程中形成的一个新概念。
2. 机电一体化系统(产品)是机械和微电子技术的有机结合。
3. 工业三大要素是物质、能量、信息;机电一体化工程研究所追求的三大目标是:省能源、省资源、智能化。
4. 机电一体化研究的核心技术是接口问题。
5. 机电一体化系统(产品)构成的五大部分(或子系统)是:机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。
6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。
7. 机电一体化系统(产品)按设计类型分为:开放性设计、适应性设计、变异性设计。
8. 机电一体化系统(产品)按机电融合程度分为:机电互补法、机电结合(融合)法、机电组合法。
9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术,并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征(转换作用方式):以能源转换为主和以信息转换为主。
11. 丝杠螺母机构的基本传动形式有:螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。
12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类;按滚珠的循环方式分为内循环和外循环两类。
13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有:双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。
14. 滚珠丝杠副常选择的支承方式有:单推—单推式、双推—双推式、双推—简支式、双推—自由式。
15. 机电一体化系统(产品)常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。
16. 在机电一体化系统机械传动中,常用的传动比分配原则有:重量最轻原则、转动惯量最小原则、传动精度最优原则等。
17. 常用导轨副的截面形式有:三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。
机电一体化试题及答案2.理系统、动力系统、传感检测系统、执行元件系统。
3.机电一体化界面按enter/。
5.机电组合法。
6.在引进微电子技术的基础上,将机械设备和电子设备与相关软件有机结合。
7.机电一体化系统实现三大功能应具有的两大重要特征(转换作用方式):以能源转换为主和以信息转换为主。
8.丝杠螺母机构的基本传动形式包括:螺母旋转、丝杠运动、丝杠固定螺母旋转和运动。
9.内循环和外循环两类。
10.有四种方式:母齿差预紧调整、双螺母垫片预紧调整、弹簧自动调整预紧。
11.双推—自由式。
12.表格。
13.量最小原则、传动精度最优原则等。
14.四种形式。
16.他形式的执行元件。
17.称为:额定转速和额定功率;伺服电机用于调速控制时,应在恒转矩阶段工作。
18.电机三种。
20.决定;通过了进一步提高步进电机的控制精度,可以采用细分电路来提高控制精度。
21.由配电电路、驱动放大电路等组成。
22.统、工业微型计算机控制系统三种。
23.过滤技术24.传感器三种形式。
26.力荷载、内力荷载、弹性荷载、摩擦荷载等。
1.机械传动系统在机电一体化系统(产品)中的基本功能和作用是什么?在机电一体化系统中,机械传动系统的基本功能是传递力/力矩和速度/速度。
它本质上是一个变矩器和变速器。
其功能是在扭矩和速度方面实现致动器和负载之间的合理匹配。
2.简答机电一体化机械传动的主要功能,目的,基本要求。
功能:传递力/扭矩和速度/速度目的:使执行元件与负载之间在转矩和转速方面达到合理的匹配。
基本要求:旋转间隙小、精度高、体积小、重量轻、运动平稳、传动扭矩大。
3.机电一体化系统(产品)的机械部分与一般机械系统相比,应具备哪些特殊要求?1.定位精度高。
2.良好的动态响应特性——响应速度快,稳定性好,收敛时间合理。
3.无间隙,摩擦小,惯性小,刚度大。
4.消振频率高,阻尼比合理。
4.简述滚珠丝杠传动装置的组成,结构和应用特点。
滚珠丝杠传动装置由带螺旋槽的螺杆、螺母、滚动体和回球装置组成。
一、名词解释1、机电一体化:机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术,实现多种技术功能复合的最佳功能价值的系统工程技术。
2、柔性制造系统:柔性制造系统(Flexible Manufacturing System)是由两台或两台以上加工中心或数控机床组成,并在加工自动化的基础上实现物料流和信息流的自动化。
3、传感器:传感器适机电一体化系统中不可缺少的组成部分,能把各种不同的非电量转换成电量,对系统运行中所需的自身和外界环境参数及状态进行检测,将其变成系统可识别的电信号,传递给控制单元。
4、伺服电动机:伺服电动机又称控制电机,其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变。
输入的电压信号又称控制信号或控制电压,改变控制信号可以改变电动机的转速及转向,驱动工作机构完成所要求的各种动作。
5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件,有直线和圆盘式两种,分别用作检测直线位移和转角。
6、人机接口:人机接口(HMI)是操作者与机电系统(主要是控制微机)之间进行信息交换的接口,主要完成输入和输出两方面的工作。
7、PLC:可编程控制器(Programmable Logical Controller)简称PLC.是一种在继电器控制和计算机控制的基础上开发出来,并逐渐发展成为以微处理器为核心,把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置,广泛应用在各种生产机械和生产过程的自动控制中。
8、变频器:变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素以及过流/过压/过载保护等功能。
9、通信协议:通信协议是指通信双方就如何交换信息所建立的一些规定和过程,包括逻辑电平的定义、应用何种物理传输介质、数据帧的格式、通信站地址的确定、数据传输方式等。
机电一体化试题及答案一、选择题1.机电一体化是指()。
A.机械和电气之间具有密切联系B.机械和电气之间没有联系C.机械和电气之间相互独立D.机械和电气之间具有不存在的联系答案:A2.机电一体化的优势包括()。
A.提高生产效率B.节约能源C.减少人力成本D.增加设备的寿命E.提高产品质量答案:A、B、C、E3.以下哪项不是机电一体化技术的应用领域?A.汽车制造B.航空航天C.电力系统D.农业生产答案:D二、填空题1.机电一体化技术的发展可以为传统制造企业带来()。
答案:转型升级2.机电一体化的核心是()。
答案:信息集成三、问答题1.请简述机电一体化技术在制造业中的作用。
答:机电一体化技术将机械和电气两个领域相结合,通过信息集成和智能控制实现高效生产。
它可以提高生产效率,节约能源和人力成本,并且提高产品质量。
机电一体化技术的发展可以帮助传统制造企业实现转型升级,提升竞争力。
2.请列举几个机电一体化技术的应用案例。
答:机电一体化技术广泛应用于各个领域,比如汽车制造、航空航天、电力系统等。
以汽车制造为例,机电一体化技术可以实现自动化生产线,提高生产效率和产品质量;在航空航天领域,机电一体化技术可以实现高精度控制,提高飞行安全性;在电力系统中,机电一体化技术可以实现智能化管理和优化调度,提高能源利用效率。
四、综合题某制造企业打算引入机电一体化技术来提升生产效率和产品质量。
请列举该企业引入机电一体化技术可能遇到的问题,并提出解决方案。
问题:1.技术难题:企业可能缺乏专业的机电一体化技术人才,导致技术应用受限。
2.成本问题:引入机电一体化技术需要投入大量资金,企业担心投资回报周期长。
3.人员培训:现有员工对机电一体化技术了解有限,需要进行培训和教育。
解决方案:1.合作与共享:企业可以与专业机电一体化技术公司合作,共享技术人才和资源。
2.市场前景分析:企业可以进行市场研究,评估机电一体化技术在该行业的应用前景和潜在收益,以便更好地制定投资计划。
机电⼀体化复习题(附答案)机电⼀体化复习题⼀、名词解释1机电⼀体化2伺服控制3闭环控制系统4逆变器5SPWM6单⽚机7I/O接⼝8I/O通道9串⾏通信10直接存储器存取(DMA)⼆、判断题:1在计算机接⼝技术中I/O通道就是I/O接⼝。
(×)2滚珠丝杆不能⾃锁。
(√)3⽆论采⽤何种控制⽅案,系统的控制精度总是⾼于检测装置的精度。
(×)4异步通信是以字符为传输信息单位。
(√)5同步通信常⽤于并⾏通信。
(×)6⽆条件I/O⽅式常⽤于中断控制中。
(×)7从影响螺旋传动的因素看,判断下述观点的正确或错误(1)影响传动精度的主要是螺距误差、中径误差、⽛型半⾓误差(√)(2)螺杆轴向窜动误差是影响传动精度的因素(√)(3)螺杆轴线⽅向与移动件的运动⽅向不平⾏⽽形成的误差是影响传动精度的因素(√)(4)温度误差是影响传动精度的因素(√)三、单项选择题1.步进电动机,⼜称电脉冲马达,是通过(B)决定转⾓位移的⼀种伺服电动机。
A脉冲的宽度B脉冲的数量C脉冲的相位D脉冲的占空⽐2.对于交流感应电动机,其转差率s的范围为(B)。
A.1B.0C.-1D.-13.PWM指的是(C)。
A.机器⼈B.计算机集成系统C.脉宽调制D.可编程控制器4.PD称为(B)控制算法。
A.⽐例B.⽐例微分C.⽐例积分D.⽐例积分微分5.在数控系统中,复杂连续轨迹通常采⽤(A)⽅法实现。
A.插补B.切割C.画线D.⾃动四、填空题1.在计算机和外部交换信息中,按数据传输⽅式可分为:串⾏通信和并⾏通信。
2.微机控制系统中的输⼊与输出通道⼀般包括模拟量输⼊通道模拟量输出通道、数字量输⼊通道数字量输出通道四种通道。
3.在伺服系统中,在满⾜系统⼯作要求的情况下,⾸先应保证系统的稳定性和精度并尽量⾼伺服系统的响应速度。
4.⼀般来说,伺服系统的执⾏元件主要分为电磁式液压式⽓压式和其它等四⼤类型。
5.在SPWM变频调速系统中,通常载波是等腰三⾓波,⽽调制波是正弦波6.异步交流电动机变频调速:a)基频(额定频率)以下的恒磁通变频调速,属于恒转矩调速⽅式。
1、 填空题(20 分,每空1 分)1 .光栅根据制造方法和光学原理不同划分为 透射光栅 、 反射光栅两种.2 .光栅尺的主光栅和指示光栅上面均匀地刻上许多线纹,形成明暗交错的线条。
这种条纹称为 莫尔条纹3 .伺服系统设计包括 稳态设计 和 动态设计 。
4.步进电机可分为永磁式 、 可变磁阻式 、 混合式 三种。
5 .直流伺服电机选型需要满足有 惯量匹配和 容量匹配 原则.6 .常用的工业控制器有工业控制计算机、单片机、嵌入式系统 和PLC。
7 .在光机电一体化系统中,常用的液压执行机构的驱动有:气压驱动、液压驱动和 电液驱动 8 .某些特殊的金属材料在发生了 塑性变形 后,经加热到某一温度之上,仍能回复到变形前的形状。
研究者将这种现象叫做 形状记忆效应。
9 .谐波齿轮由刚轮、 柔轮和 波形发生器 三个主要构件组成.10 . PLC 的一个扫描周期内.程序执行分为3 个阶段:输入采样、程序执行 和输出刷新。
11 PAD图又称为 问题分析图 。
12、光机电一体化系统的软件设计包括 概要设计 和详细设计两个阶段.13 . PID控制是按照比例(P)、 积分(I) 、 微分(D) 进行控制.2、 选择题(30 分,每题2 分)1 .在感应同步器用,只要测出定子上的感应电压,得到其相位角θ。
,就能得到位移最。
〔 )属于哪种检测方式.A 、光电式 B、鉴相式 C 、电气式 D 、鉴辐式2 .液压执行装置主要包括直线运动的液压油缸、回转液压油缸、液压马达和( ) A 、液压泵 B 、液压阀 C 、控制阀 D、摆动油缸3 . ( )不属于常用的速度传感器。
A 、测速发电机B 、光纤多普勒速度计C 、电涡流传感器D、空间滤波器4. 在下列速度传感器中 , ( )是通过通电可以在垂直于电流和磁场方向产生电势,可以计算出被测物体的转速。
A 、测量发电机B 、光纤多普勒速度计C 、霍尔传感器D 、电涡流传感器5 . ( )是是专门为各种移动和便携电子设备、消费类产品设计的一种32 位高性能操作系统.。
机电专业一体化试题及答案一、选择题(每题2分,共20分)1. 机电一体化系统的基本组成包括:A. 机械系统B. 电子系统C. 控制系统D. 所有以上选项答案:D2. 下列哪个不是机电一体化系统的特点?A. 高精度B. 高可靠性C. 低效率D. 集成度高答案:C3. 伺服电机主要用于:A. 精确控制位置B. 产生大扭矩C. 快速启动和停止D. 所有以上选项答案:A4. PLC(可编程逻辑控制器)的主要功能是:A. 数据存储B. 逻辑控制C. 人机交互D. 所有以上选项答案:B5. 传感器在机电一体化系统中的作用是:A. 检测外部信号B. 转换信号C. 执行控制命令D. 所有以上选项答案:A6. 以下哪个不是机械传动元件?A. 齿轮B. 皮带C. 电机D. 轴承答案:C7. 以下哪个是机电一体化系统中常用的传感器类型?A. 温度传感器B. 压力传感器C. 光敏传感器D. 所有以上选项答案:D8. 以下哪个不是机电一体化系统的执行元件?A. 电机B. 液压缸C. 传感器D. 气动缸答案:C9. 以下哪个是机电一体化系统中常用的控制策略?A. PID控制B. 模糊控制C. 神经网络控制D. 所有以上选项答案:D10. 以下哪个是机电一体化系统设计时需要考虑的因素?A. 成本B. 性能C. 可靠性D. 所有以上选项答案:D二、简答题(每题10分,共30分)1. 简述机电一体化系统与传统机械系统的区别。
答案:机电一体化系统与传统机械系统的主要区别在于,机电一体化系统将机械系统与电子系统、控制系统相结合,实现了高度的集成和自动化。
它通过传感器检测外部信号,利用电子系统进行信号处理,并通过控制系统实现精确的控制,从而提高系统的精度、效率和可靠性。
2. 解释什么是伺服电机,并简述其工作原理。
答案:伺服电机是一种高精度的电机,它能够根据输入的控制信号精确地控制电机的转速和位置。
伺服电机的工作原理是,通过编码器检测电机的实际位置,将位置信号反馈给控制系统,控制系统根据位置误差调整电机的输入,从而实现精确控制。
机电一体化类专业知识试题本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分200分,考试时间120分钟。
第Ⅰ卷(选择题,共100 分)一、单项选择题(本大题共50个小题,每小题2分,共100分。
在每小题列出的选项中,只有一项符合题目要求,请将符合题目要求的选项选出)1.根据主、俯视图选择正确的左视图。
()2.已知点A (5,6,4)、B(3,6,7)和C(7,6,5),面ABC 是()A .水平面B.铅垂面 C .侧平面D.正平面3.选择正确的全剖左视图()(a) (b) (c) (d)6.已知主俯视图,正确的左视图是()7.正确的内外螺纹旋合画法是()8.四组视图中,主视图均为全剖视图,其中主视图有缺漏线)9.带轮轮毂长度为46mm ,轴上安转带轮的轴头部分普通平键的长度为()45A .40B .36C .50 D.10 .以下放松方法不属于同一类型的是()A .对顶螺母B.弹簧垫圈C.金属锁紧螺母 D .止动垫片11 .属于传导螺旋机构的是()A .工作台进给机构B .螺旋压力机C.张紧装置 D .镗刀杆12 .实际生产中,常用于连接启动及换向频繁、转矩较大的中低速两轴的是()A .摩擦式离合器B .凸缘联轴器C.嵌合式离合器D.弹性柱销联轴器13.摄影平台升降机构应用了()铰链四杆机构14.当曲柄的极位夹角为(),曲柄摇杆机构才有急回运动。
A .θ= 0B.θ< 0 C .θ≠0D.θ> 015.关于链传动的安装与维护不合理的是()A .两链轮的回转平面应在同一期铅垂面内;B .链转动时应使紧边在上,松边在下;C .两链轮的轴心连线最好是垂直或与水平面的夹角小于45°;D.凡离地面高度不足2m 的链传动,必须安装防护罩。
16.已知标准直齿圆柱齿轮的齿距P=12.56mm,齿数Z=80mm, 该齿轮应做成()A .齿轮轴B .实心式C.腹板式D .轮辐式17.以下说法错误的是()A .液压传动可实现无级调速,功率大;B .液压元件已实现系列化、标准化,易于调节;C .液压系统的执行元件为液压泵,控制元件可调节压力、流量或流向;D .液压系统的工作压力取决于外负载的大小。
《机电一体化技术》试卷(一)考试方法:闭卷考试时间120分钟共2页第1页——————————————————————————————————————一、名词解释(每小题2分,共10分)ﻫ1.测量 2.灵敏度 3. 压电效应 4. 动态误差 5.传感器二、填空题(每小题2分,共20分)1.滚珠丝杆中滚珠的循环方式:__________,________________。
2. 机电一体化系统,设计指标和评价标准应包括__________,__________,__________, __________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用___________________________________。
4. 某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度,则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的______________________,使它们同步协调到达目标点。
6.某4极交流感应电机,电源频率为50Hz,转速为1470r/min,则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8.累计式定时器工作时有_____________________________________________________。
9.复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题(每小题2分,共10分)1. 一般说来,如果增大幅值穿越频率ωc的数值,则动态性能指标中的调整时间ts()A. 产大B.减小C. 不变D.不定2. 加速度传感器的基本力学模型是( )A.阻尼—质量系统B. 弹簧—质量系统C.弹簧—阻尼系统 D. 弹簧系统3.齿轮传动的总等效惯量与传动级数()A. 有关 B. 无关 C. 在一定级数内有关D.在一定级数内无关4.顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用()A.单片机B.2051 C.PLC D. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和() 等个五部分。
电气控制与PLC试题一、填空题(将正确答案填入下列空白处,每题1分,共10分)1. 触点系统的结构形式有桥式触点___________ 、指形触点。
2. 工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
3. 交流接触器的触点系统分为主触点________ 和辅助触点,用来直接接通和分断交流主电路和控制电路。
4. 热继电器有多种结构形式,最常用的是 _________ 结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端。
5•熔断器主要作为电路的短路保护元件。
6. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有:反接制动_________ 、能耗制动、再生制动等。
7. 电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8. PLC的基本结构由中央处理器 ____________ 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9. 按PLC物理结构形式的不同,可分为整体式_________ 和模块式两类。
10. PLC常用的编程语言有:梯形图_____ 、指令表、高级语言。
二、选择题(下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共28分)1. 电磁机构中,吸引线圈的作用是:(A )A. 将电能转化成磁场能量B.将磁场能转化成电能2. 用来分断或接通控制电路的是交流接触器的(A)A. 辅助触点B.主触点3. 电磁式交流接触器和交流继电器的区别是:( B )A. 交流接触器有短路环,而继电器没有B. 交流接触器有主、辅助触点之分,而继电器没有C. 没有区别4. 下列对PLC输入继电器的描述正确的是:(A )A. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:(C )A.接触器正常工作B.接触器产生强烈震动C.烧毁线圈D.烧毁触点6. 中间继电器的电气符号是:(C )A. SBB. KTC. KAD. KM7. 自动空气开关的电气符号是:(B )A. SBB. QFC. FRD. FU8. 下列对PLC软继电器的描述,正确的是:( A )A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确9. OR指令的作用是:(D )A. 用于单个常开触点与前面的触点串联连接B. 用于单个常闭触点与上面的触点并联连接C. 用于单个常闭触点与前面的触点串联连接D. 用于单个常开触点与上面的触点并联连接10. 用于驱动线圈的指令是:(D )A. LDB. ANDC. ORD. OUT11. 逆变桥由4个晶闸管组成。
自考机电一体化试题及答案一、单项选择题1. 机电一体化系统中,执行机构通常指的是什么?A. 传感器B. 驱动器C. 控制器D. 机械结构答案:B2. 在机电一体化设计中,以下哪个不是控制系统的组成部分?A. 输入设备B. 执行机构C. 电源D. 输出设备答案:C3. 下列哪项不是传感器的基本特性?A. 线性度B. 灵敏度C. 稳定性D. 重量答案:D4. 机电一体化系统中,通常使用哪种类型的电动机作为驱动元件?A. 内燃机B. 蒸汽机C. 伺服电动机D. 直流电动机答案:C5. 在机电一体化设备中,PLC通常指的是什么?A. 可编程逻辑控制器A. 电源线路控制器C. 功率限制控制器D. 压力控制逻辑答案:A二、多项选择题6. 机电一体化系统的设计原则包括哪些方面?(多选)A. 模块化设计B. 集成化设计C. 重量化设计D. 智能化设计E. 标准化设计答案:A B D E7. 下列哪些因素会影响传感器的性能?(多选)A. 环境温度B. 材料特性C. 设计结构D. 电源电压E. 用户的操作习惯答案:A B C D8. 机电一体化系统中,常用的传动方式包括哪些?(多选)A. 齿轮传动B. 链条传动C. 液压传动D. 电子传动E. 皮带传动答案:A B C E三、简答题9. 简述机电一体化系统的基本组成。
答案:机电一体化系统的基本组成包括机械部分、电气部分和信息处理部分。
机械部分通常指系统的结构框架和执行机构;电气部分包括传感器、驱动器和电源等;信息处理部分则是指控制器和相关的软件系统,负责对信息进行处理和控制。
10. 描述一下伺服系统的工作原理。
答案:伺服系统是一种高性能的自动控制系统,它能够自动地接收指令信号并对系统的输出进行精确控制。
伺服系统的工作原理基于反馈控制原理,即系统将指令信号与实际输出进行比较,产生误差信号,然后通过控制器调整执行机构,以减少误差,达到精确控制的目的。
四、计算题11. 假设一个伺服电动机的额定功率为2kW,额定转速为1500RPM,试计算其额定扭矩。
《机电一体化技术》试卷(一)一、名词解释(每小题2分,共10分)1. 测量:是人们借助于专门的设备,通过一定的方法对被测对象收集信息,取得数据概念的过程。
2。
灵敏度:指在稳态下,输出的变化量ΔY与输入的变化量ΔX的比值.即为传感器灵敏度。
S=dy/dx=ΔY/ΔX3. 压电效应:某些电介质,当沿着一定的方向对它施加力而使它产生变形时,内部就会产生极化现象,同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后,它又重新恢复到不带电的状态,这种现象被称为压电效应。
4。
动态误差:动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5. 传感器:传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的,便于应用的某种物理量的测量装置。
二、填空题(每小题2分,共20分)1. 滚珠丝杆中滚珠的循环方式: ____内循环____,_____外循环____。
2。
机电一体化系统,设计指标和评价标准应包括____性能指标系统功能使用条件经济效益。
3。
顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用___________ PLC __________________。
4。
某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度,则莫尔条纹的宽度是_______20mm ___________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的_______位置和速度________,使它们同步协调到达目标点。
6. 某4极交流感应电机,电源频率为50Hz,转速为1470r/min,则转差率为___0。
02 ___.7. 齿轮传动的总等效惯量与传动级数_____________增加而减小_________________。
8. 累计式定时器工作时有_______________________ 2 ___________________________.9. 复合控制器必定具有___________前馈控制器_________________.10. 钻孔、点焊通常选用____________简单的直线运动控制_______________类型。
一.单选题(共29题,40.6分)1、“机电一体化”这一名词产生于20世纪,其产生的年代为()A70年代B50年代C40年代D80年代参考答案:A2、某伺服电动机最高转速为1200r/min,通过丝杠螺母传动带动机床进给运动,丝杠螺距为6mm,最大进给速率可达()A72m/minB7.2m/minC5m/minD3.6m/min参考答案:B3、齿轮传动的总等效惯量随传动级数的()A增加而减小B增加而增加C减小而减小D变化而不变参考答案:A4、某光栅的条纹密度是100条/mm,光栅条纹间的夹角q=0.001弧度,则莫尔条纹的宽度是()A100mmB20mmC10mmD0.1mm参考答案:C5、直流伺服电动机的理想空载转速为()ABCD参考答案:A6、谐波齿轮传动中的柔轮相当于行星轮系中的()A中心轮B行星轮C系杆DB和C参考答案:B7、MCS—51的每个机器周期包含状态周期数为()A12B24C10D6参考答案:D8、滚珠丝杠副的基本导程指丝杠相对于螺母旋转2π弧度时,螺母上基准点的()A径向位移B轴向位移C螺旋线长度D坐标值参考答案:B9、在同步齿型带传动中,节线的长度在工作过程中()A不变B变长C变短D几乎不变参考答案:A10、Mechatronics是两个不同学科领域名称的组合,这两个不同的学科是()A机械学与信息技术B机械学与电子学C机械学与自动化技术D机械学与计算机参考答案:B11、在可编程控制器的编程中,同一继电器线圈在梯形图中出现的次数最多为()A2B1C3D4参考答案:B12、差动变压器式电感传感器属于()A涡流式B自感型C互感型D可变磁阻式参考答案:C13、直流伺服电动机的控制电压与输出转速之间的函数关系式称为其()A转速特性B调节特性C工作特性D机械特性参考答案:B14、若以电机轴的转角为输入量,电机轴的转速为输出量,则它的传递函数为()环节。
直流测速发电机输出的是与转速()A成正比的交流电压B成反比的交流电压C成正比的直流电压D成反比的直流电压参考答案:C15、下列属于变磁阻电动机的是()A直流电动机B交流感应电动机C步进电动机D永磁同步电动机参考答案:C16、若直流测速发电机的负载电阻趋于无穷大,则输出电压与转速()A成反比B成正比C成平方关系D成指数关系参考答案:B17、某步进电动机有48个齿,采用五相五拍方式运行,其步距角为()ABCD参考答案:B18、光栅式位移传感器的栅距W、莫尔条纹的间距B和倾斜角θ之间的关系为()ABCD参考答案:A19、在交流伺服电机中,控制绕组与励磁绕组在空间相差的电角度是()A60°B45°C0°D90°参考答案:D20、在两级齿轮传动中,若传动比的分配方案是,则其遵循的原则是()A重量最轻B等效转动惯量最小C输出轴转角误差最小D加速度响应最快参考答案:A21、直流伺服电动机的电磁转矩与输出转速之间的函数关系式称为其()A机械特性B调节特性C力矩特性D转速特性参考答案:A22、步进电机一般用于()控制系统中。
机电一体化理论知识考核试题一、选择题1.45号钢中碳元素平均质量分数约为().[单选题] *A. 0.045%B. 0.45%√C. 4.5%D. 45%2.下列四种金属材料中含碳量最高的是().[单选题] *A. T8AB. 9SiCrC. 35D. Cr12MoV√3.下列铸铁中,车床床身选用()制造.[单选题] *A.灰铸铁√B.球墨铸铁C.可锻铸铁D.铸钢4.下列金属材料中,能够用来制造汽车发动机曲轴的是().[单选题] *A.HT200B.QT800-2√C.T10AD.Q3455.灰铸铁的抗拉强度、塑性、韧性().[单选题] *A.和钢差不多B.比钢低√C.和钢一样D.无法确定6.自行车的前轮轴属于().[单选题] *A.心轴√B.转动轴C.传动轴D.曲轴7.在阶梯轴上设计越程槽或退刀槽的目的是().[单选题] *A.对轴上零件轴向定位B.为减少应力集中C.为满足加工工艺要求√D.对轴上零件周向定位8.滑动轴承轴瓦上开有油孔和油沟,其中油沟的作用是().[单选题] *A.供应润滑油B.形成油膜C.便于散热D.均匀分布润滑油√9.代号为51310的滚动轴承,其内圈孔径为().[单选题] *A. 10mmB.12mmC.31mmD.50mm√10.高速、重载及冲击较大的场合,应选用的轴承是().[单选题] *A.圆锥滚子轴承B.深沟球轴承C.对开式滑动轴承√D.整体式滑动轴承11.代号为62303滚动轴承的类型是().[单选题] *A.深沟球轴承√B.圆锥滚子轴承C.调心球轴承D.角接触球轴承12.蜗杆传动过程中,主动件为().[单选题] *A.蜗轮B.蜗杆√C.无法确定13.下列关于蜗杆传动的特点错误的是().[单选题] *A.传动比大,结构紧凑B.传动平稳,无噪声C.可以自锁,有安全保护作用D.摩擦小,效率高√14.尺寸较大或磨损后需更换齿圈的蜗轮,宜采用结构().[单选题] *A.整体式B.压配式C.螺栓连接式√D.浇注式15.蜗杆蜗轮传动通常应用的场合是().[单选题] *A.两轴线任意配置B.两轴线平行C.两轴线相交D.两轴线空间垂直交错90°√16.蜗杆传动中,已知蜗杆的旋向是左旋,那么蜗轮的旋向是().[单选题] *A.左旋√B.右旋C.无法确定17.下列四种摩擦类型中,理论上不产生任何磨损,是一种非常理想的摩擦状态是().[单选题] *A.液体摩擦√B.混合摩擦C.边界摩擦D.干摩擦18.由于进入摩擦表面间游离硬颗粒在接触表面上形成划伤的磨损是下列哪种磨损().[单选题] *A.黏着磨损B.磨粒磨损√C.疲劳磨损D.腐蚀磨损19.下列属于液体润滑剂的是().[单选题] *A.润滑油√B.润滑脂C.石墨D.聚四氟乙烯20.下列润滑方式中,利用油泵、阀和管路等装置将润滑油以一定的压力输送到润滑部位的是().[单选题] *A.手动加油润滑B.滴油润滑C.油浴和飞溅润滑D.压力强制润滑√21.下列钢的整体热处理工艺中,需要用水、盐溶液或矿物油进行快速冷却的热处理工艺是().[单选题] *A.退火B.正火C.淬火√D.回火22.两个标准直齿圆柱齿轮要正确啮合传动,除模数相等条件外,还必须满足().[单选题] *A.分度圆直径相等B.齿厚相等C.分度圆上的压力角相等√D.齿数相等23.基本视图不包括().[单选题] *A.后视图B.仰视图C.右视图D.局部视图√24.在绘制图样时,不需标注的是().[单选题] *A.斜视图B.向视图C.局部视图D.基本视图√25.将物体的某一部分向基本投影面投射所得的视图称为().[单选题] *A.向视图B.局部视图C.斜视图D.局部剖视图√26.对于内、外形状都比较复杂的对称机件或近似对称机件,常采用()表达。
《机电一体化技术》试卷(一)一、名词解释(每小题2分,共10分) 1.测量:是人们借助于专门的设备,通过一定的方法对被测对象收集信息,取得数据概念的过程。
2•灵敏度:指在稳态下,输出的变化量 △ 丫与输入的变化量△ X 的比值。
即为传感器灵敏度。
S=dy/dx= △ Y/ △ X 压电效应:某些电介质,当沿着一定的方向对它施加力而使它产生变形时,内部就会产生极化现象,同时在它的两 个表面上将产生符号相反的电荷。
当外力去掉后,它又重新恢复到不带电的状态,这种现象被称为压电效应。
动态误差:动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
传感器:传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的, 便于应用的某种物理量 的测量装置。
、填空题(每小题2分,共20分) 3. 4. 5. 1. 滚珠丝杆中滚珠的循环方式: 内循环 2. 机电一体化系统,设计指标和评价标准应包括 3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统, 顺序控制器通常用 4. 某光栅的条纹密度是 则莫尔条纹的宽度是 PLC ______ 外循环 ______ o 性能指标系统功能使用条件经济效益 50条/mm ,光栅条纹间的夹角 0 =0.001孤度, 20mm5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制 每一个轴的 _____________ 位置和速度6. 某4极交流感应电机,电源频率为7. 齿轮传动的总等效惯量与传动级数 8. 累计式定时器工作时有 __________________ 9. 复合控制器必定具有 10. 钻孔、点焊通常选用 三、 选择题(每小题2分,共10分) 一般说来,如果增大幅值穿越频率 产大 B.减小 加速度传感器的基本力学模型是 I阻尼一质量系统 B.弹簧一质量系统C 弹簧一阻尼系统齿轮传动的总等效惯量与传动级数 (C ) 有关 B.无关 C.在一定级数内有关 D.在一定级数内无关 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用 (C ) 单片机 B. 2051 C. PLC D, DSP 伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和( 换向结构B 转换电路C 存储电路D 检测环节 四、 判断题(每小题2分,共10分) 伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出 V ) 电气式执行元件能将电能转化成机械力,并用机械力驱动执行机构运动。
填空题4. 机电一体化研究的核心技术是接口问题。
5. 机电一体化系统(产品)构成的五大部分(或子系统)是:机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。
6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。
7. 机电一体化系统(产品)按设计类型分为:开放性设计、适应性设计、变异性设计。
8. 机电一体化系统(产品)按机电融合程度分为:机电互补法、机电结合(融合)法、机电组合法。
9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术,并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征(转换作用方式):以能源转换为主和以信息转换为主。
11. 丝杠螺母机构的基本传动形式有:螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。
12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类;按滚珠的循环方式分为内循环和外循环两类。
13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有:双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。
14. 滚珠丝杠副常选择的支承方式有:单推—单推式、双推—双推式、双推—简支式、双推—自由式。
15. 机电一体化系统(产品)常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。
16. 在机电一体化系统机械传动中,常用的传动比分配原则有:重量最轻原则、转动惯量最小原则、传动精度最优原则等。
17. 常用导轨副的截面形式有:三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。
18. 导轨刚度主要指:结构刚度、接触刚度和局部刚度。
19. 机电一体化系统(产品)中,常可选择的执行元件:电磁式、液压式、气压式和其他形式的执行元件。
20. 电动机的工作特性分为恒转矩工作和恒功率两个阶段,其转折点的转速和功率分别称为:额定转速和额定功率;伺服电动机用于调速控制时,应该工作在恒转矩阶段。
填空题4. 机电一体化研究的核心技术是接口问题。
5. 机电一体化系统(产品)构成的五大部分(或子系统)是:机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。
6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。
7. 机电一体化系统(产品)按设计类型分为:开放性设计、适应性设计、变异性设计。
8. 机电一体化系统(产品)按机电融合程度分为:机电互补法、机电结合(融合)法、机电组合法。
9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术,并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征(转换作用方式):以能源转换为主和以信息转换为主。
11. 丝杠螺母机构的基本传动形式有:螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。
12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类;按滚珠的循环方式分为内循环和外循环两类。
13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有:双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。
14. 滚珠丝杠副常选择的支承方式有:单推—单推式、双推—双推式、双推—简支式、双推—自由式。
15. 机电一体化系统(产品)常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。
16. 在机电一体化系统机械传动中,常用的传动比分配原则有:重量最轻原则、转动惯量最小原则、传动精度最优原则等。
17. 常用导轨副的截面形式有:三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。
18. 导轨刚度主要指:结构刚度、接触刚度和局部刚度。
19. 机电一体化系统(产品)中,常可选择的执行元件:电磁式、液压式、气压式和其他形式的执行元件。
20. 电动机的工作特性分为恒转矩工作和恒功率两个阶段,其转折点的转速和功率分别称为:额定转速和额定功率;伺服电动机用于调速控制时,应该工作在恒转矩阶段。
机电一体化类专业知识试题本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分200分,考试时间120分钟。
第Ⅰ卷(选择题,共100分)一、单项选择题(本大题共50个小题,每小题2分,共100分。
在每小题列出的选项中,只有一项符合题目要求,请将符合题目要求的选项选出)1.根据主、俯视图选择正确的左视图。
()2.已知点A(5,6,4)、B(3,6,7)和C(7,6,5),面ABC是()A.水平面B.铅垂面C.侧平面D.正平面3.选择正确的全剖左视图()6.已知主俯视图,正确的左视图是()7.正确的内外螺纹旋合画法是()8.四组视图中,主视图均为全剖视图,其中主视图有缺漏线的是()9.带轮轮毂长度为46mm,轴上安转带轮的轴头部分普通平键的长度为()A.40 B.36 C .50 D.4510.以下放松方法不属于同一类型的是()A.对顶螺母B.弹簧垫圈C.金属锁紧螺母 D .止动垫片11.属于传导螺旋机构的是()A.工作台进给机构B.螺旋压力机C.张紧装置 D .镗刀杆12.实际生产中,常用于连接启动及换向频繁、转矩较大的中低速两轴的是()A.摩擦式离合器B.凸缘联轴器C.嵌合式离合器D.弹性柱销联轴器13.摄影平台升降机构应用了()铰链四杆机构14.当曲柄的极位夹角为(),曲柄摇杆机构才有急回运动。
A .θ= 0 B.θ< 0 C .θ≠0 D.θ> 015.关于链传动的安装与维护不合理的是()A.两链轮的回转平面应在同一期铅垂面内;B.链转动时应使紧边在上,松边在下;C.两链轮的轴心连线最好是垂直或与水平面的夹角小于45°;D.凡离地面高度不足2m的链传动,必须安装防护罩。
16.已知标准直齿圆柱齿轮的齿距P=12.56mm,齿数Z=80mm,该齿轮应做成()A .齿轮轴B .实心式C.腹板式 D .轮辐式17.以下说法错误的是()A .液压传动可实现无级调速,功率大;B .液压元件已实现系列化、标准化,易于调节;C .液压系统的执行元件为液压泵,控制元件可调节压力、流量或流向;D .液压系统的工作压力取决于外负载的大小。
18.液压系统中,油液在无分支管道流动,若该管道两横截面积的内径比为5:3,则该油液经过该两截面处的流量之比为()A.5:3 B.3:5 C.1:1 D.25:919.锉削余量较小、工件平面狭长或采用顺向锉受阻时,选用( )A . 顺向锉法B . 交叉锉法C . 推锉法D .顺向横锉20.进行凹凸体锉配时,不正确的操作步骤为()A .首先按图样要求锉削外廓基准面,达到相应尺寸和垂直度要求;B .为达到配合要求,先加工凹形面,在加工凸形面;C .加工凸形面时,根据要求不仅要保证尺寸精度,还要保证其对称度;D .加工凹形面时,控制好尺寸,保证达到与凸形面的配合精度。
21.在下列选项中,不是电路组成部分的是( )A .电源B .电流C .控制装置D .负载22.有两只“220V 、80W ”的白炽灯,串联接入220V 的电源上,则实际消耗的总功率为( )A .80W B. 60W C. 40W D. 20W23.用万用表的R×lkΩ挡测量大容量的电容,证明电容器的质量很好且漏电很小的现象是( )A .指针偏转后回到接近起始位置的地方B .指针偏转后回不到起始位置C .指针偏转到0Ω位置不再回转D .指针不偏转24.关于电容器下列说法正确的是( )A .当电容两端电压为10μV 时其电容量为2F ,当电容两端电压为20V 时其电容量为4μFB .电容器两极板间正对面积大,电容器的电容量一定大C .电容器的电容量由电容器本身的结构来决定,与Q ,U 无关D .由C=Q U可知:电容器的电容量与其所带电荷量成正比,与其两端电压成反比 25.两个同频率正弦交流电i1、i2的有效值各为40A 和30A ,当i1+i2的有效值为50A ,i1与i2的相位差是( )A .0°B .180°C .45°D . 90°26.对照明用交流电u=380sin (100πt -2π)V 的说法正确的是( )A .每秒钟交流电压有100次达到最大值B .交流电的有效值为220VC .其初相位为π/2D .1s 内交流电压有50次过零27.RLC 串联电路,电路为电感性电路的条件是( )A. R=4欧 , X L =1欧 , Xc=2欧B. R=4欧 , X L=0欧 , Xc=2欧C. R=4欧 , X L=3欧 ,Xc=2欧D. R=4欧 , X L=3欧 , Xc=3欧28.将实际电感线圈接到直流电压12V 时,电流为2A ,接到正弦交流电压12V 时,电流为1.2A ,则XL 等于( )A . 10ΩB .6ΩC .8ΩD . 5Ω29.根据图所示相量图,判断该负载的性质( )A.纯电阻B.感性C.容性D.阻性 30.三相对称负载作三角形联接,接到线电压为380V 的三相交流电源上,每相阻抗为100Ω,则相电流、线电流分别为( )A.3.8A ,6.6AB.2.2A ,2.2AC.3.8A ,3.8AD.2.2A ,6.6Aφ 29题图31.如图所示电路,已知I1=1A,I2=3A,则流过电阻R的电流是( )A.-2A B.0A C.2A D.4A32.关于照明线路说法正确的是( )A.插座接线“左火右零B.开关接在灯具相线侧C.电度表接在家庭总开关后D.可以用铜丝代替保险丝33.接触器的结构特点是()A.触点系统中,主触点的额定电流大,辅助触点的额定电流小B.触点系统中,主触点的额定电流小,辅助触点的额定电流大C.主触点与辅助触点的额定电流相同D.辅助触点的额定电流稍大于主触点的额定电流34.带电容性负载的变压器,从轻载到满载,其输出电压将会()A.升高B.降低C.不变D.先降低再升高35.对于变压器的工作情况,下列说法中错误的是()A.输出电流的增大会引起输入电流的增大B.仅增大输入电压,能使输出电流增大C.只增加原绕组的匝数,能使输出电压增大D.输入的功率随输出功率的变化而变化,当输出的电功率增大时,输入功率也增大36.旋转磁场是三相异步电动机旋转的关键,对于它下面说法正确的是()A.旋转磁场的转速与电流最大值有关B.在三相定子绕组中通入交流电即产生旋转磁场C.旋转磁场的转速与交流电源频率有关D.旋转磁场的转向与电流角频率有关37.直流电动机电枢的作用是()A.将交流电流变为直流电流B.实现直流电能和机械能的转变C.产生主磁场D.将直流电流变成交流电流38.关于PLC可编程控制器的基本指令中,下列说法错误的一项是()A.ANB是块的串联指令B.OR是动合触点的串联指令C.MC MCR指令必须成对使用D.LD、LDI两条指令一定用于将接到左母线上39.在PLC中,只能由外部控制现场的信号来驱动的是()A.辅助继电器B.计数器C.输入继电器D.输出继电器40.下列参数用于设定变频器点动模式下点动频率的是()A.Pr.79 B.Pr.4 C.Pr.15 D.Pr.2441.下列硅二极管中质量最好的是()A.正向电阻为1kΩ,反向电阻100 kΩB.正向电阻为50kΩ,反向电阻100 kΩC.正、反向电阻均无穷大D.正向电阻为20kΩ,反向电阻20 kΩ42.用万用表欧姆档R×1K测量一只能正常放大的三极管,若红表笔接触一只管脚,黑表笔接触另两只管脚时测得电阻数值均较大,则该三极管是( )A .NPN 型B .PNP 型C .无法确定D .该管子内部断路43.有些放大电路在发射极电阻旁并上电容CE ,则CE 的主要作用是( )A .稳定静态工作点B .交流旁路,减少信号在RE 上损失C .改善输出电压波形D .减少信号失真44.为了稳定输出电流,应引入的是( )A .电流负反馈B .电压负反馈C .并联负反馈D .串联负反馈45.关于理想运算放大器的错误叙述是( )A .输入阻抗为零,输出阻抗也为零B .频带宽度从零到无穷大C .开环放大倍数无穷大D .两输入端电流均为零46.如图所示电路,能实现L=1的电路是( )47.逻辑函数式L=ABC+C B A ++的逻辑值为( )A .ABCB .C B A ++ C .0D .148.JK 触发器当J=K=1时在时钟脉冲作用下,其逻辑功能为( )A .Qn+1=1B .Qn+1=0C .Qn+1=n QD .Qn+1= Qn49.单相桥式整流电路中,若一只二极管断路,则( )A .变压器被烧坏B .输出电压变为零C .输出电压下降为原来的一半D .输出电压下降为原来的4150.用万用表测量一只小功率晶闸管,当开关S 闭合时指针如图,若晶闸管质量很好,则开关S 断开后指针将( )A .原位置不动B .原位置摆动C .偏转到零欧姆D .返回到无穷大第Ⅱ卷(非选择题,共100分)二、简答题(本大题共7个小题,每小题5分,共35分。
)1. 如图2-1所示,此联接属于什么联接?应用于什么场合?元件1、2、3的名称分别是什么?元件2的作用是什么?图2-12.如图所示的导体CD在平滑金属导轨上向右匀速移动,请在图中标出:(1)导体CD中产生的感应电流方向;(2)铁心两端产生的磁极极性;(3)通电导体GH所受力的方向3.用示波器测得两组输入电压波形如图所示,若X轴时间灵敏度旋钮置于“5ms/div”,Y轴电压灵敏度旋钮置于“5v/div”,试写出:(1)u1的频率f1,u2的有效值U2;(2)u1和u2的相位关系。
u 1u24.由JK触发器构成的时序逻辑电路如图,请根据输入波形画出Q端波形(Q初态为0)。
5.某同学进行电动机控制实训的线路如图所示,当合上QS ,按下SB2时,电动机M 静止不动。
在对电路进行检测时,合上QS ,按下SB2后,用万用表电压档测得ac 间电压为220V ,ab 间电压为0V 。
试分析造成电动机不动的可能的原因。
6. 某工厂自动灌装车间要求一个纸箱装6瓶白酒,X0为启动,X1为传感器常开触点(每过一瓶白酒时闭合,过后复位),Y0为白酒传输带驱动器,将梯形图补画完整。
7.三相异步电动机铭牌如图所示,完成下列任务(1)已知cos φ=0.85,计算电动机的输入功率P1;(2)已知过载系数λ=2.5,计算最大转矩Tm ;(3)计算转差率SN 。
三、作图题(本大题共3个小题,共19分。
)1.根据物体的两视图,补画全剖的左视图(8分)CMP K6 C0END X0 Y0 Y0 Y0M12.读懂所给视图,补画视图中所缺的图线(6分)3.如图所示的FR-A540变频器接线图,现通过按钮控制实现变频器的4速调速,(1)请将接线图补画完整;(2)此时要调整RH和RL对应的端子的设定频率,分别调整哪两个参数? (5分)四、分析计算题(本大题共3个小题,共16分。
