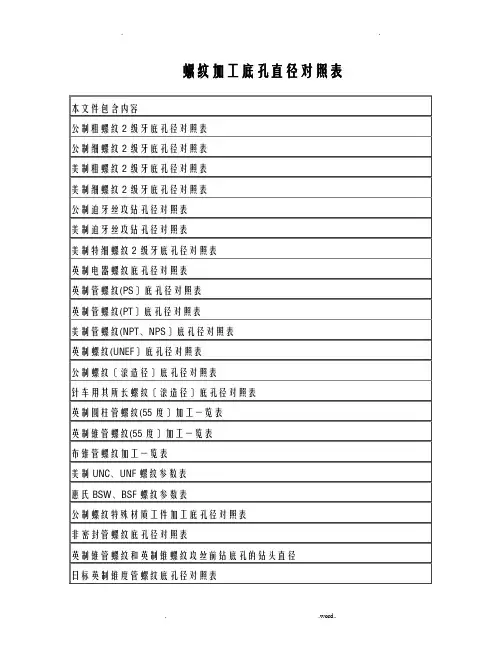

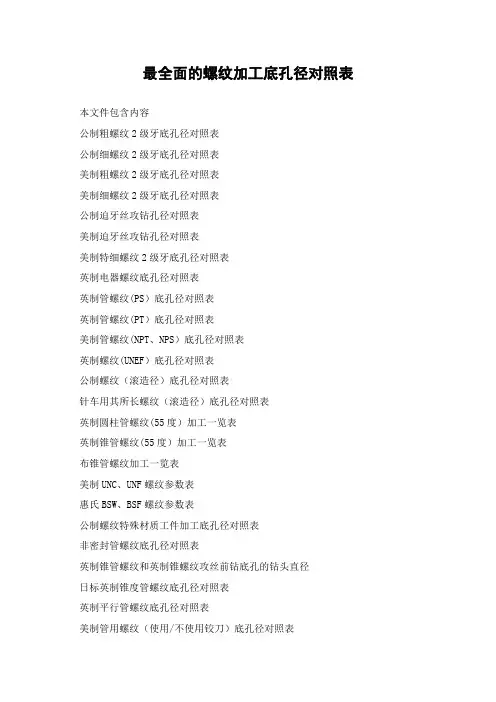

螺纹加工底孔直径对照表
G 英制圆柱管螺纹（55°）加工一览表
ZG 英制锥管螺纹（55°）加工一览表
注意：底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹）（60°）
美制螺纹（UNC、UNF）参数表（60°）
注意：in为英寸符号，一英寸等于25.4毫米。
底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）
注意：in为英寸符号，一英寸等于25.4毫米。
底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时光孔深度尺寸。（规定为15倍螺距）惠氏螺纹为紧固件螺纹。公称直径为螺纹大径。

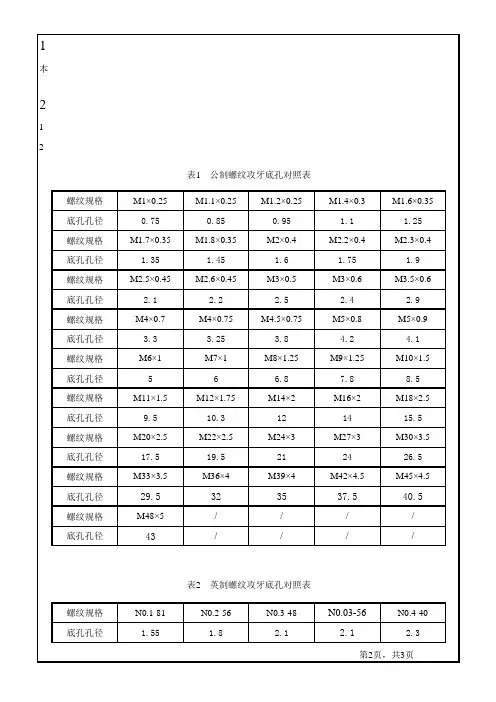

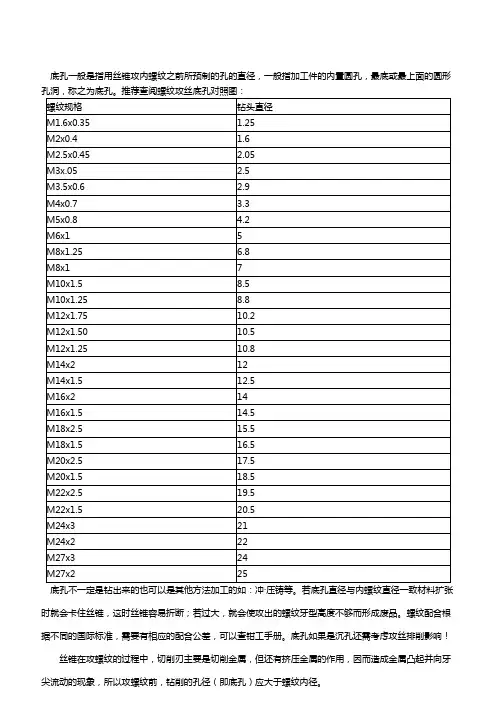

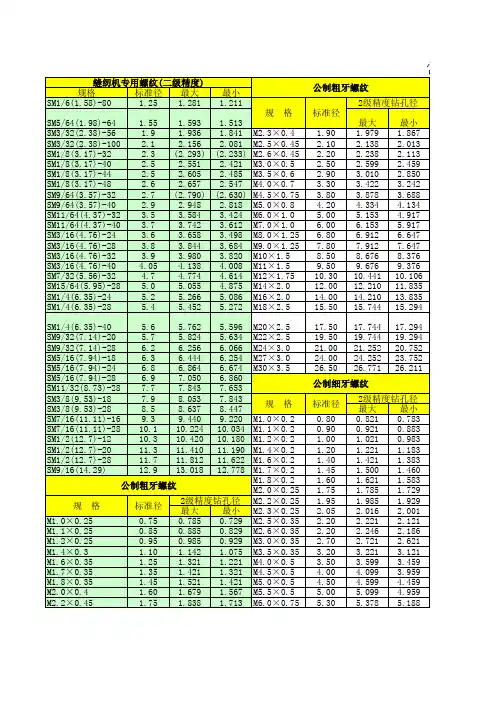

普通螺纹攻螺纹前底孔的钻头直径
非密封管螺纹攻螺纹前钻底孔的钻头直径
螺纹公称直径（"）1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 3/8 1 1/2 每25.4mm牙数28 19 19 14 14 11 11 11 11
钻头直径（mm）8.8 11.7 15.2 18.9 24.4 30.6 39.2 41.3 45.1 英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径
英制锥管螺纹英制锥螺纹
公称直径每25.4mm 钻头直径公称直径每25.4mm 钻头直径
（"）牙数（mm）（"）牙数（mm）
1/8 28 8.4 1/8 27 8.6
1/4 19 11.2 1/4 18 11.1
3/8 19 14.7 3/8 18 14.5
螺纹底孔明细
英制平行管用螺纹（G、PF）
