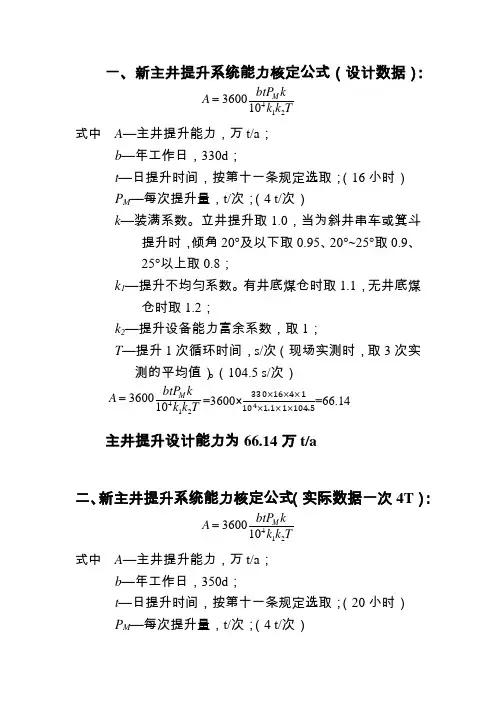

斜井提升系统能力核算

一、新主井提升系统能力核定公式（设计数据）：

412360010M btP k A k k T

= 式中 A —主井提升能力，万t/a ；

b —年工作日，330d ；

t —日提升时间，按第十一条规定选取；（16小时） P M —每次提升量，t/次；（4 t/次）

k —装满系数。立井提升取1.0，当为斜井串车或箕斗

提升时，倾角20°及以下取0.95、20°~25°取0.9、

25°以上取0.8；

k 1—提升不均匀系数。有井底煤仓时取1.1，无井底煤

仓时取1.2；

k 2—提升设备能力富余系数，取1；

T —提升1次循环时间，s/次（现场实测时，取3次实测的平均值）。（104.5 s/次）

412360010M btP k A k k T

==3600× =66.14 主井提升设计能力为66.14万t/a

二、新主井提升系统能力核定公式（实际数据一次4T ）：

412360010M btP k A k k T

= 式中 A —主井提升能力，万t/a ；

b —年工作日，350d ；

t —日提升时间，按第十一条规定选取；（20小时） P M —每次提升量，t/次；（4 t/次）

k —装满系数。立井提升取1.0，当为斜井串车或箕斗

提升时，倾角20°及以下取0.95、20°~25°取0.9、

25°以上取0.8；

k 1—提升不均匀系数。有井底煤仓时取1.1，无井底煤

仓时取1.2；

k 2—提升设备能力富余系数，取1；

T —提升1次循环时间，s/次（现场实测时，取3次实

测的平均值）。（150 s/次）

412360010M btP k A k k T

官庄河煤业

副斜井提升绞车能力核算说明书

一、设备参数：

1.提升机型号： 2JK-3×1.5

2.卷筒直径： 3 m

3.卷筒宽度： 1.5m

4.钢丝绳直径： 6×19＋FC（36mm）

5. 卷筒数量： 2个

6. 减速器型号 ZKL3

7. 减速比 31.5

8. 最大静张力： 135kN

9. 最大静张力差： 90kN

10. 提升长度： 525m

11.提升斜角 21度

12. 钢丝绳重： 4.78Kg/m×525=2510kg≈25.1 kN

13. 大件重： 185 kN

14. 平板车重： 15 kN

15.电机 YTS400L3-10 功率400KW 电压660V 转速594r/min

二、牵引力校核：

实际载荷校核计算

对于斜井 F= G·sinθ+G钢·sinθ+0.015 G·cosθ+0.175 G钢cosθ

G钢—钢丝绳总重： 25.1 kN

G—最大件重（含平板车）： 185+15=200 kN

θ—提升倾角： 21°

F—实际静张力差： kN

所以 F=200×sin21°+25.1× sin21°+0.015×200cos21°

+0.175×25.1 cos21°

=87.6kN

5.2JK-3×1.5矿井提升机最大静张力差为90 kN，满足使用。

三、制动力矩校核计算：

安全系数na≥3.25 闸瓦摩擦系数μ=0.35 制动头数量n=16 摩擦中心直径Dm=3270mm

制动器最大正压力 N=（F×D×na）/（n×μ×Dm）

=（87.6×3000×3.25）/（16×0.35×3270）

≈46.6 kN

第三章 提升系统生产能力核定

3.1基本情况

该矿提升系统由两段组成，二水平为立井提升，三水平为斜井提升，立井主井采用箕斗，付井采用罐笼。斜井主井使用纲丝绳牵引皮带机，付井为斜井串车提升。

四套提升系统的设备，设施配套完整，符合《煤矿安全规程》的要求，都有集团公司设备检测机构的定期检测记录，系统的各种安全保护装置，齐全、完整，运转正常，灵活可靠；各设备的技术档案资料齐全，有运行维护、检查，事故隐患的各种记录，有检修的强制性制度，每班不少于一小时的强制性维修时间。

3.2能力核定

一、主井提升

1、立井：井筒提升高度381米，提升机为2JK ×3.5—1.7K/20，提升最大速度7.18米，电动机为YR118/54—8，6KV ，1000KW 。提升容器J —6型箕斗，载重量6T 。

核定按下式计算：

412360010m b t p k

A K K T =⨯g g g g g g （万T/а）

式中：

b —年工作日，取330d ；

t —日提升时间，取18h ；

P m ——每次提升煤炭量，取6T/次；

K ——装满系数，取1.0；

K 1——提升不均衡系数，取1.1；

K 2——设备富余系数，取1.2；

T ——每提升一次循环时间：根据实测时间为80s 。

()3600186 1.0121.5/1.1 1.28016

A a ⨯⨯⨯==⨯⨯⨯万t 2、皮带井

提升斜长1688米，输送机型号SL-1000钢丝绳牵引输送机带宽1米，带速2.3—2.5m/s ，皮带倾角14o

51’运人、运煤。

核定按下式计算：

111241()33010K K B V c t A K γ+=⨯g g g g g g 式中：（K 1+K 11

官庄河煤业

副斜井提升绞车能力核算说明书

一、设备参数：

1.提升机型号： 2JK-3×1.5

2.卷筒直径： 3 m

3.卷筒宽度： 1.5m

4.钢丝绳直径： 6×19＋FC（36mm）

5. 卷筒数量： 2个

6. 减速器型号 ZKL3

7. 减速比 31.5

8. 最大静张力： 135kN

9. 最大静张力差： 90kN

10. 提升长度： 525m

11.提升斜角 21度

12. 钢丝绳重： 4.78Kg/m×525=2510kg≈25.1 kN

13. 大件重： 185 kN

14. 平板车重： 15 kN

15.电机 YTS400L3-10 功率400KW 电压660V 转速594r/min

二、牵引力校核：

实际载荷校核计算

对于斜井 F= G·sinθ+G钢·sinθ+0.015 G·cosθ+0.175 G钢cosθ

G钢—钢丝绳总重： 25.1 kN

G—最大件重（含平板车）： 185+15=200 kN

θ—提升倾角： 21°

F—实际静张力差： kN

所以 F=200×sin21°+25.1× sin21°+0.015×200cos21°

+0.175×25.1 cos21°

=87.6kN

5.2JK-3×1.5矿井提升机最大静张力差为90 kN，满足使用。

三、制动力矩校核计算：

安全系数na≥3.25 闸瓦摩擦系数μ=0.35 制动头数量n=16 摩擦中心直径Dm=3270mm

制动器最大正压力 N=（F×D×na）/（n×μ×Dm）

=（87.6×3000×3.25）/（16×0.35×3270）

≈46.6 kN

西山坡井主斜井提升设备选型计算

一、计算条件

矿井年产量： A n =15（万T/年） 井筒斜长： L=630 （m ） 井筒倾角： α=23.5°

采用1吨固定车箱式矿车。 提升不均衡系数：C=1.25

矿井工作制度： 年工作日 b r =330天；每天三班提升，净提升时间t=16（h ）

车场形式型式： 上口为甩车场、下部为平车场 井底车场增加的运行距离：L H =5（m ） 上部车场的运行距离： L B =35（m ） 二、一次提升量的计算

提升斜长： L t = L H +L+ L B =35+630+5=670（m ） 一次提升持续时间的确定：

初步选定的最大速度3.30m/s ，按《固定设备手册》表1-4-23，计算每次提升的持续时间：

T ’g =（0.303L t +68）×2=540.02（S ）

一次提升量的确定：

Q=

()T t b T A C r g N a 13.63600

1633002

.54015000025.115.13600

'=⨯⨯⨯⨯⨯=

⨯

决定串车由五个组成。

三、钢丝绳的选择：

绳端荷重：

L C = L t +60=670+60=730(m) Q d =()()=

++a f a Q Q n K z cos sin 115×1600×（sin23.5°

+0.01×

cos23.5°

）=3263（kg ）

钢丝绳单位长度的重量计算：

()()m kg a f a L m

Q P c B

d

k /782.1582

.07305

.615500

1.13263

cos sin 1.12'=⨯-⨯=

主斜井双钩串车提升选型计算

一、原始资料数据

1）提升斜长：L=885米2）倾角:β=18.5°3）年工作日D=350（天）4）日工作小时t= 21h 5）车皮重：m1=650kg 6）煤车重：m2=1000 kg 7）提升方式为双钩串车提升8）矿井电压等级为380 v 11）年产量An= 20万吨

二、一次提升量和车组中矿车数的确定

1、计算提升斜长：L＝885 m

2、初步确定速度图参数

1）初步确定最大提升速度v1，根据《煤矿安全规程》；倾斜井巷内矿车升降物料时，v1≤5m/s。所以在此初步确定最大提升速度v1=3.5m/s

2）斜井中加速度：a¹=0.07m/ s²

3）斜井中减速度：a²＝0.09 m/ s²

4）井上、下车场加速度aº= a¹＝0.07m/s²

5）井上、下车场减速度。a³＝a²= 0.09 m/s²

6）提升准备时间Q=200 s （包括摘挂钩等时间）

3、初步计算一次提升循环时间T′

根据上图计算得：T′=50＋210＋27.8＋200＝487.8 S

4、计算一次提升量m=c·af·An·T′／3600D·t

m=1.15x1.2x200000x487.8÷

（3600x350x21）

=5.08,t/次

式中c为提升不均匀系数，有井底煤仓取1.15 。af为提升能力富裕，取1.2

5、计算一次提升矿车数n1=m/m2=5.08 取n1=6辆。

6、根据矿车连接器强度计算矿车数n2

n2≤60000/g(m1+ m2)( s i nβ+f1cosβ)

=60000/10x1650x(s i n18.5°+0.015x cos18.5°)

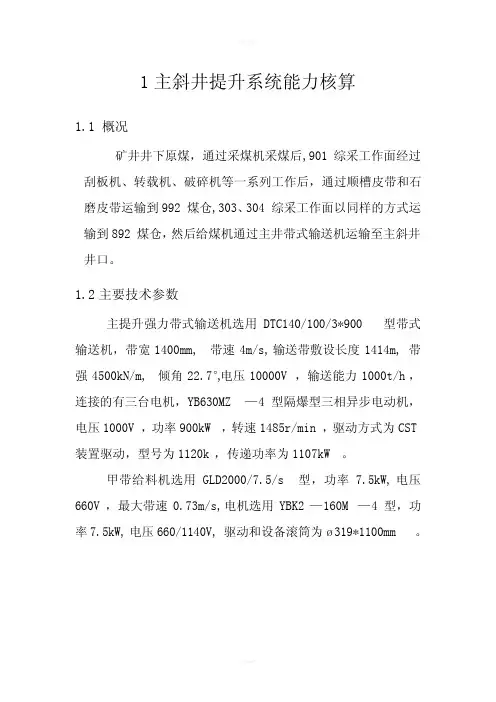

1主斜井提升系统能力核算

1.1 概况

矿井井下原煤，通过采煤机采煤后,901综采工作面经过刮板机、转载机、破碎机等一系列工作后，通过顺槽皮带和石磨皮带运输到992煤仓,303、304综采工作面以同样的方式运输到892煤仓，然后给煤机通过主井带式输送机运输至主斜井井口。

1.2主要技术参数

主提升强力带式输送机选用DTC140/100/3*900型带式输送机，带宽1400mm,带速4m/s,输送带敷设长度1414m,带强4500kN/m,倾角22.7°,电压10000V，输送能力1000t/h，连接的有三台电机，YB630MZ—4型隔爆型三相异步电动机，电压1000V，功率900kW，转速1485r/min，驱动方式为CST 装置驱动，型号为1120k，传递功率为1107kW。

甲带给料机选用GLD2000/7.5/s型，功率7.5kW,电压660V，最大带速0.73m/s,电机选用YBK2—160M—4型，功率7.5kW,电压660/1140V,驱动和设备滚筒为ø319*1100mm。

1.3提升能力核算

1.3.1按原设计能力计算

A=300×Qt/(10^4×K1)

=300×900×16／(10^4×1.5)

=288万（t/a）

式中：

Q—给煤机设备设定的给煤量；按实际最大给煤量取Q=900t/h t—日提升时间；取t=16h

K1—运输不均匀系数；

不均匀系数是限制粒径与有效粒径的比值，是反映组成土的颗粒均匀程度的一个指标。不均匀系数一般大于1，愈接近于1，表明土愈均匀。有效粒径较均匀的石英砂滤料，一般不均匀系数为1.3-1.4,无烟煤不均匀系数如下：

XX 矿斜坡运输系统设备计算方法

g Q

1.根据我矿实际情况,现所使用1.6米以下绞车型号一般为JD11.4、JD25、JD40和JD55四种。

2.根据提升能力一般提升矿车数量为 根据实际情况，我矿所使用载重工具一般为1吨矿车，车轮直径Φ300mm ，轨距600mm ，轴距550mm,外型尺寸2050×880×1150mm,重量638kg ，则根据公式计算绳端荷重为：

Q 0=Q 车+Q 载

可得各型号绞车绳端载重量 3.计算钢丝绳的最大静拉力为

j 012Q =g Q (sin cos )+g (sin cos )f p L f θθθθ++

式中 L ——钢丝绳的倾斜长度,即容器在井底装载位置(或甩车场)时,由绳端

到绳与天轮切点的距离;

L=S+S′

S ——装载点与卸载点间的距离,即提升长度,m ； S′——由卸载点到钢丝绳与天轮切点的距离,m ； θ——轨道倾角,( ° )；

f 1——提升容器运动的阻力系数, f 1=0.01~0.02；

f 2——钢丝绳与底板和托辊间的摩擦系数,钢丝绳全部支承在托辊上时,

取f 2=0.15~0.2;局部支承在托辊上时,可取f 2=0.25~0.4。

4.计算钢丝绳的安全系数为

h

j

p m Q =

式中 m ——钢丝绳的安全系数；

p h ——钢丝破断拉力总和，kN ；（注：p h 的值先查钢丝绳的具体绳号，然后根据其绳径与公称抗拉强度查下表） Q j ——最大计算静拉力，kN ； 5.最后选择斜井提升钢丝绳的型号为

012(sin cos )(sin cos )

b

斜井升降机提升钢丝绳能力计算

斜井升降机是一种常用于采矿、建筑等行业的设备，它可以沿着斜井进行上升和下降操作。在设计斜井升降机时，需要计算其提升钢丝绳的能力，以确保设备的安全和正常运行。

提升钢丝绳能力的计算公式

提升钢丝绳的能力取决于以下几个因素：

1. 提升速度（V）

2. 卷筒直径（D）

3. 钢丝绳直径（d）

根据经验公式，可以使用以下公式计算提升钢丝绳的能力：

F = π * D * d * V * K

其中，F 表示提升钢丝绳的能力，π 是圆周率（取值为 3.14），D 是卷筒直径，d 是钢丝绳直径，V 是提升速度，K 是一个经验系数。

经验系数的确定

经验系数 K 的取值需要根据具体的工程经验和设备要求进行确定。一般来说，K 的取值范围为1.2到1.5之间。具体取值应根据

设备的类型、工作环境、安全要求等因素进行调整。通常情况下，

需要结合实际情况进行试验和验证，以确保提升钢丝绳的能力合理

可行。

举例说明

以某斜井升降机为例，其卷筒直径为 1.2 米，钢丝绳直径为

0.02 米，提升速度为 2 米/秒。根据经验系数取值为 1.3 的情况下，

可以计算其提升钢丝绳的能力：

F = 3.14 * 1.2 * 0.02 * 2 * 1.3 ≈ 0.098 立方米/秒

根据计算结果，该斜井升降机提升钢丝绳的能力约为 0.098 立

方米/秒。

注意事项

在进行斜井升降机提升钢丝绳能力计算时，需要注意以下几点：

1. 确保所使用的公式和经验系数的准确性和可靠性。

2. 根据具体情况对公式中的参数进行适当调整。

3. 参考工程经验和设备要求，选取合适的经验系数。
