轨道交通轨道铺设施工要点及工艺要求
- 格式:docx
- 大小:20.10 KB
- 文档页数:5

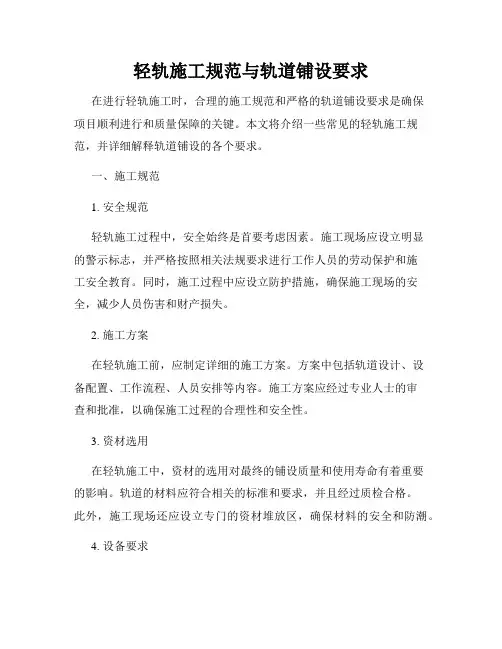

轻轨施工规范与轨道铺设要求在进行轻轨施工时,合理的施工规范和严格的轨道铺设要求是确保项目顺利进行和质量保障的关键。
本文将介绍一些常见的轻轨施工规范,并详细解释轨道铺设的各个要求。
一、施工规范1. 安全规范轻轨施工过程中,安全始终是首要考虑因素。
施工现场应设立明显的警示标志,并严格按照相关法规要求进行工作人员的劳动保护和施工安全教育。
同时,施工过程中应设立防护措施,确保施工现场的安全,减少人员伤害和财产损失。
2. 施工方案在轻轨施工前,应制定详细的施工方案。
方案中包括轨道设计、设备配置、工作流程、人员安排等内容。
施工方案应经过专业人士的审查和批准,以确保施工过程的合理性和安全性。
3. 资材选用在轻轨施工中,资材的选用对最终的铺设质量和使用寿命有着重要的影响。
轨道的材料应符合相关的标准和要求,并且经过质检合格。
此外,施工现场还应设立专门的资材堆放区,确保材料的安全和防潮。
4. 设备要求为了保证施工的高效性和准确性,必须使用适当的设备。
例如,铺设轨道时需要使用平整度高的铺轨机和定位准确的引导装置。
同时,也要确保设备的正常维护和保养,以保证施工过程的顺利进行。
二、轨道铺设要求1. 基坑开挖轨道施工开始前,需要对轨道线路进行基坑开挖。
基坑的规划和开挖需符合相关的规范和设计要求。
开挖后,需要进行基础的处理,确保基坑的坡度和排水性能。
2. 轨道布置轨道布置是轨道铺设的重要环节。
在布置过程中,应确保轨道的纵、横向精度满足施工设计要求。
同时,需要使用专业的测量仪器进行精确的测量,并根据测量结果调整轨道位置。
3. 轨道固定轨道铺设完成后,需要对轨道进行固定,以确保轨道的稳定性和安全性。
常用的固定方法包括钉子固定、焊接固定等。
固定前,应对轨道进行调整和整平,确保轨道的平直度和平顺度。
4. 轨道连接在轨道铺设时,轨道的连接必不可少。
轨道连接点应符合设计要求,并采取合适的连接方式。
连接前,需对轨道进行充分的清洁和除锈处理,以确保连接的牢固性和可靠性。
轨道施工方法、工艺及措施一、轨排组装⑴工艺流程图轨排组装施工工艺流程图见下图:⑵工艺流程说明施工准备:按施工设计资料计算轨节表,备齐轨料并堆码于生产线两侧。
摆放轨枕:用10吨龙门吊将轨枕吊到组装台上。
上钢轨:利用两台10吨龙门吊吊轨。
按轨排表计算值用方尺控制钢轨相错量,将钢轨吊到轨枕承轨槽内。
画线方枕:在钢轨内侧用白油漆画线,对线方正轨枕。
散配件、组装:将配件散放在轨枕头上,用专用工具使扣件将钢轨和轨枕组装成轨排。
成品轨排检查:由质检员详细检查轨排质量是否符合标准,不合格的重新处理,并作好原始记录,在每个轨排上配齐鱼尾板及螺栓带帽,并涂油放在轨排接头上,用油漆在轨排铺设终端标注轨枕分中线,轨排号及生产班组。
吊装轨排:用两台10吨龙门吊将成品轨排按铺设顺序吊运装车或存放于轨排场。
⑶质量控制及检测轨枕检查:检查轨枕,如有不合格一律不用,对个别有缺陷的轨枕进行处理。
吊枕时轨枕生产厂标在单侧一致,如有不对的必须逐根掉头,每次自轨枕堆码场起吊不超过10根轨枕。
钢轨检查:吊轨前检查钢轨型号、长度是否与设计一致,直线段钢轨配对时两钢轨偏差在3mm以内,曲线地段按轨排表计划选配缩短轨。
并将钢轨长度正负误差值写在轨头上。
配件检查:各种零件安装齐全,位置正确。
二、铺轨机铺轨⑴艺流程图铺轨机铺轨施工工艺流程图见下图。
⑵工艺流程说明①施工准备复核铺轨面标高和线路中心线,加密线路中心桩;将中心桩引入路肩上并作明显标记;施工设备就位;在铺架基地按轨节表拼装轨节并装车。
②运输轨节到施工地点,立换装龙门架机车推送铺轨机龙门吊及轨节到施工地点。
列车编组如下:机车→龙门架→轨节→轨节→轨节→轨节。
机车推送轨节在距轨道作业1~2km处适当地点,立换装龙门架。
换装龙门架地点选在直线地段或R>1000m以上缓和曲线上,如果条件困难,可将已铺曲线轨道在立换装龙门架位置上拨直,两端拨圆顺,两换装龙门架中心距用粉笔标出位置后,搭设龙门架基础的木垛。

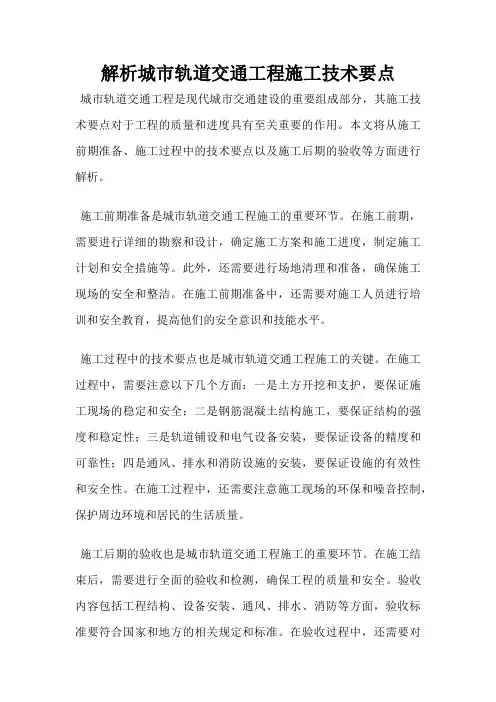

解析城市轨道交通工程施工技术要点
城市轨道交通工程是现代城市交通建设的重要组成部分,其施工技术要点对于工程的质量和进度具有至关重要的作用。
本文将从施工前期准备、施工过程中的技术要点以及施工后期的验收等方面进行解析。
施工前期准备是城市轨道交通工程施工的重要环节。
在施工前期,需要进行详细的勘察和设计,确定施工方案和施工进度,制定施工计划和安全措施等。
此外,还需要进行场地清理和准备,确保施工现场的安全和整洁。
在施工前期准备中,还需要对施工人员进行培训和安全教育,提高他们的安全意识和技能水平。
施工过程中的技术要点也是城市轨道交通工程施工的关键。
在施工过程中,需要注意以下几个方面:一是土方开挖和支护,要保证施工现场的稳定和安全;二是钢筋混凝土结构施工,要保证结构的强度和稳定性;三是轨道铺设和电气设备安装,要保证设备的精度和可靠性;四是通风、排水和消防设施的安装,要保证设施的有效性和安全性。
在施工过程中,还需要注意施工现场的环保和噪音控制,保护周边环境和居民的生活质量。
施工后期的验收也是城市轨道交通工程施工的重要环节。
在施工结束后,需要进行全面的验收和检测,确保工程的质量和安全。
验收内容包括工程结构、设备安装、通风、排水、消防等方面,验收标准要符合国家和地方的相关规定和标准。
在验收过程中,还需要对
施工人员进行安全教育和技能培训,提高他们的安全意识和技能水平。
城市轨道交通工程施工技术要点包括施工前期准备、施工过程中的技术要点以及施工后期的验收等方面。
只有在这些方面做好工作,才能保证工程的质量和进度,为城市交通建设做出贡献。

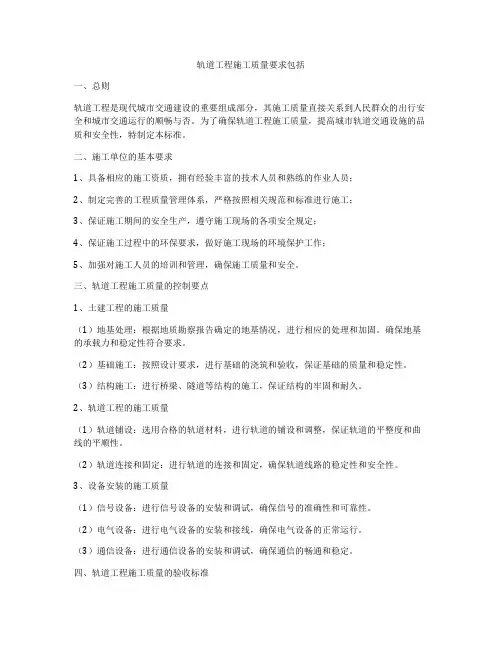

轨道工程施工质量要求包括一、总则轨道工程是现代城市交通建设的重要组成部分,其施工质量直接关系到人民群众的出行安全和城市交通运行的顺畅与否。
为了确保轨道工程施工质量,提高城市轨道交通设施的品质和安全性,特制定本标准。
二、施工单位的基本要求1、具备相应的施工资质,拥有经验丰富的技术人员和熟练的作业人员;2、制定完善的工程质量管理体系,严格按照相关规范和标准进行施工;3、保证施工期间的安全生产,遵守施工现场的各项安全规定;4、保证施工过程中的环保要求,做好施工现场的环境保护工作;5、加强对施工人员的培训和管理,确保施工质量和安全。
三、轨道工程施工质量的控制要点1、土建工程的施工质量(1)地基处理:根据地质勘察报告确定的地基情况,进行相应的处理和加固。
确保地基的承载力和稳定性符合要求。
(2)基础施工:按照设计要求,进行基础的浇筑和验收,保证基础的质量和稳定性。
(3)结构施工:进行桥梁、隧道等结构的施工,保证结构的牢固和耐久。
2、轨道工程的施工质量(1)轨道铺设:选用合格的轨道材料,进行轨道的铺设和调整,保证轨道的平整度和曲线的平顺性。
(2)轨道连接和固定:进行轨道的连接和固定,确保轨道线路的稳定性和安全性。
3、设备安装的施工质量(1)信号设备:进行信号设备的安装和调试,确保信号的准确性和可靠性。
(2)电气设备:进行电气设备的安装和接线,确保电气设备的正常运行。
(3)通信设备:进行通信设备的安装和调试,确保通信的畅通和稳定。
四、轨道工程施工质量的验收标准1、土建工程的验收标准(1)地基验收:进行地基的承载力验收和沉降观测,符合设计要求即可验收。
(2)基础验收:进行基础的质量验收和稳定性验收,符合设计要求即可验收。
(3)结构验收:进行桥梁、隧道等结构的验收,符合设计要求即可验收。
2、轨道工程的验收标准(1)轨道铺设验收:进行轨道的平整度和曲线的平顺性验收,符合设计要求即可验收。
(2)轨道连接和固定验收:进行轨道连接和固定的验收,符合设计要求即可验收。
轨道工程施工方案及工艺一、工程简介本项目是一条城市轨道交通工程,全长30公里,包括20个车站和2个车辆段。
项目起点位于城市北部,终点位于城市南部,是连接城市主要区域的交通要道。
轨道工程的建设将进一步完善城市的公共交通系统,缓解城市交通拥堵问题,提高城市居民出行效率,是一项非常重要的基础设施建设工程。
二、方案选择1. 施工方案本轨道交通工程施工采用分段施工的方式,即将整个工程按照路线划分为若干个段落,然后对每个段落进行独立施工。
这种方式可以提高工程施工效率,同时减少对城市交通的影响。
2. 工艺方案本项目轨道工程的工艺方案主要包括道床铺设、轨道安装、车站建设、信号系统安装等工艺流程。
其中,道床铺设和轨道安装是本工程的重点工艺环节,需要精细施工。
三、工程施工工艺详述1. 道床铺设(1)准备工作道床铺设前首先要进行场地清理和平整,确保施工现场的整洁和安全。
然后根据设计要求进行道床基础材料的堆放和预处理。
(2)道床基础施工道床基础施工包括基础土方开挖、填筑和夯实,根据设计要求进行一个或多个基础层的施工。
(3)道床铺装在基础层完工后,进行道床铺装工艺。
根据设计要求进行道床隔离层和防水层的施工,最后进行道床碎石层和混凝土层的铺装。
2. 轨道安装(1)轨道材料准备轨道材料准备包括轨道轨、道钉、道板、轨床等材料的进场和检验,确保材料的质量符合设计要求。
(2)轨道安装在轨道基础上进行轨道安装工艺,包括轨道轨的铺设、连接、固定和校正。
在轨道安装过程中,要确保轨道轨的衔接紧密、位置准确,保证轨道的平整和稳定。
3. 车站建设车站建设主要包括站台、站房、站台屋盖等建筑设施的施工。
车站建设是本项目的重点环节之一,需要保证建筑结构的稳固和美观。
4. 信号系统安装信号系统安装包括轨道电路、信号设备、列车控制系统等设备的安装和调试。
信号系统是保障轨道交通安全的重要设施,需要严格按照设计要求进行安装和测试。
四、安全措施在轨道工程施工过程中,必须严格遵守相关安全规定和措施,确保施工过程中没有事故发生。

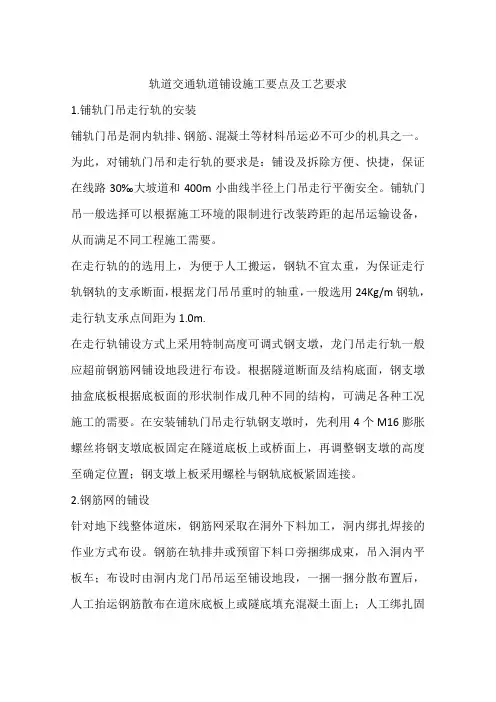

轨道交通轨道铺设施工要点及工艺要求1.铺轨门吊走行轨的安装铺轨门吊是洞内轨排、钢筋、混凝土等材料吊运必不可少的机具之一。
为此,对铺轨门吊和走行轨的要求是:铺设及拆除方便、快捷,保证在线路30‰大坡道和400m小曲线半径上门吊走行平衡安全。
铺轨门吊一般选择可以根据施工环境的限制进行改装跨距的起吊运输设备,从而满足不同工程施工需要。
在走行轨的的选用上,为便于人工搬运,钢轨不宜太重,为保证走行轨钢轨的支承断面,根据龙门吊吊重时的轴重,一般选用24Kg/m钢轨,走行轨支承点间距为1.0m.在走行轨铺设方式上采用特制高度可调式钢支墩,龙门吊走行轨一般应超前钢筋网铺设地段进行布设。
根据隧道断面及结构底面,钢支墩抽盒底板根据底板面的形状制作成几种不同的结构,可满足各种工况施工的需要。
在安装铺轨门吊走行轨钢支墩时,先利用4个M16膨胀螺丝将钢支墩底板固定在隧道底板上或桥面上,再调整钢支墩的高度至确定位置;钢支墩上板采用螺栓与钢轨底板紧固连接。
2.钢筋网的铺设针对地下线整体道床,钢筋网采取在洞外下料加工,洞内绑扎焊接的作业方式布设。
钢筋在轨排井或预留下料口旁捆绑成束,吊入洞内平板车;布设时由洞内龙门吊吊运至铺设地段,一捆一捆分散布置后,人工抬运钢筋散布在道床底板上或隧底填充混凝土面上;人工绑扎固定,调整网格间距,每个钢筋网片以3-4米最佳。
按照纵向每间隔两个轨枕的间距,横向在每两根架立钢筋中点按设计各钉入一个胀锚螺栓,并绑扎在底层钢筋上。
胀锚螺栓采用YG2型M16×245螺栓,布置时避开结构筋,钉入深度110mm,露出部分与道床钢筋绑扎在一起,当胀锚螺栓无法与道床钢筋绑扎时,可以不与道床钢筋绑扎。
道床钢筋网应满足杂散电流专业的要求,每段道床块两端第一根横向箍筋为8mm×50mm镀锌扁钢,镀锌扁钢及道床块中每隔不大于5m的一根横向钢筋与所有纵向钢筋焊接,并保证各纵向钢筋的电气连续。
3.埋入式长轨枕轨排的组装轨排组装前须做好配轨计算,并充分满足焊轨的需要,根据设计文件、技术资料及报经业主批准的无缝线路施工设计方案编制轨排表。
轨道工程施工方法及工艺轨道工程施工方法及工艺1.1.正线有砟轨道施工方法及工艺换铺法铺轨施工工艺:施工准备→铺底层道砟→铺轨排→上砟整道→换轨车换轨→上砟整道→单元轨节焊接→大机整道→应力放散及无缝线路锁定→轨道整理及打磨→轨道检测及验收。
1.1.1.施工准备⑴铺砟前应取得线下施工单位线路测量资料、中桩、基桩和水准点,并进行铺砟前路基面检查,复测线路中桩、基桩及路基面高程,形成交接记录。
⑵对砟场建场检验、生产检验的有效性进行评估,检查出厂检验报告。
道砟进场前应对其品种、外观等进行验收,其质量应符合现行《铁路碎石道砟》(TB/T2140-2008)规定。
⑶底砟进场时应对其杂质含量和粒径级配进行检验。
1.1.2.铺底层道砟桥面底砟铺设采用汽车将道砟运于梁面上,人工配合装载机将道砟摊平,不可成堆,方便铺设轨排。
普通路基段利用既有便道及正线路基将道砟通过汽车运送到路基上,采用推土机、挖掘机摊铺平整,压路机压实,人工配合机械进行整平。
预铺后的底砟砟面应平整,其平整度应满足铺轨需要,砟面中间不得凸起。
底砟摊铺压实后道床密度不小于1.75g/cm3。
1.1.3.轨排铺设采用机械进行轨排铺设。
(1)组立倒装龙门架:倒装龙门架组立在基底坚实,线路坡度≯10‰的直线地段和半径≮1000m的曲线线路上,基底要整平夯实并垫放至少两层木枕。
组立好的龙门架腿底宜高出轨面250mm以上,抬重梁底距轨面的净空须在5300mm以上,保证运轨排车及2号车能自由通过。
两边支腿保持水平,误差≯4mm,左右支腿与线路中心的距离保持相等,误差≯10mm。
(2)装轨排到2号车上:机车推送轨排车至龙门架下对位,挂钩,吊起轨排组。
起吊高度以2号车能安全通过为准,并检查两侧无障碍物时,机车牵引轨排列车退出龙门架,同时2号车自行驶入吊有轨排龙门架下,落下轨排组,摘去吊钩。
2号车装上轨排组后,进行临时加固,检查拖轨防溜措施及车体两侧无碰挂后,即可运行至指定位置。
轨道铺设方式及质量要求一、铺设方法及工艺1)拆除旧铁道,旧道木,在巷道帮码放整齐,必须保证空罐道行车安全,间距空罐道400毫米以上,旧铁道上的夹板必须去掉,旧木枕上不准留有道钉,旧铁道用大平车运到-320东翼大巷指定地点卸车并码放整齐。
2)平整道床,曲线使用错接,错距不得小于2米,早班配电焊工,中班配道工一人。
3)摆放道木,间距600±10毫米,在距接头100毫米处使用木头道木。
4)布置轨道,上轨道夹板,夹板螺栓必须相互内错,要求轨道接头间隙不得大于5毫米,左右错差不得大于2毫米。
5)组装轨道先在轨道下垫橡胶垫,然后上压垫。
6)调整轨道(方向、水平、轨距)。
7)紧固道压垫。
8)安装轨距拉杆,每节道3根,距两接头300±50毫米处各安装一根,轨道中间安设一根,安装拉杆处轨距必须调至600毫米,不得有误差。
各单位谁在后边谁接头,接头短节不得小于4米二、质量要求:所有轨道必须按标准施工,扣件齐全,紧固有效,轨距600毫米,允许偏差600+5-2,轨道必须平直,两股轨道水平差不得大于5毫米,轨面高度以腰线为准,直线目视直顺,用10米眩量不超过10毫米。
轨面前后高低,目视平顺,用10米眩量不超过10毫米。
铺设曲线必须使用木枕,双轨铺设枕木靠外侧取齐,单轨以曲线外侧取齐,枕木头距轨底230毫米,误差±10毫米,曲线要加装轨距拉杆。
平垫、弹簧垫、鱼尾螺栓各单位提前到运输区领取存放到本单位,根据工作量每班自带,严禁到处乱扔。
各单位领取轨距尺1把,撬棍2根,起道机1台,砸镐6把,套管10个,工作完成后必须交回。
运输区2006-6-8轨道铺设方式及质量要求一、铺设方法及工艺1.平整道床,曲线使用错接,错距不得小于2米。
2.摆放道木,间距600±10毫米,在距接头100毫米处使用木头道木。
3.道钉应按设计要求钉足规定数量,每根须钉4根道钉,在单线上钉入位置为面向里程终点看呈八字形。
轨道施工技术标准要求1.1.1.一般要求1)轨道系统施工应符合设计图纸及相关规范验收所规定的内容。
2)施工前,应取得按规定程序批准的轨道工程施工设计文件及相关技术文件(包括工程图纸及订货用设备图纸),并仔细阅读。
若发现问题,应及时与设计单位沟通,在施工前落实解决。
3)施工前,应与相关专业落实轨道专业与相关专业的接口准确性,避免相关专业修改接口资料未通知轨道专业,造成接口不匹配。
同时,向相关专业发出铺轨进度计划,接口实施时要求相关专业人员到位,双方签字确认接口。
4)与相关施工单位协调,落实铺轨基地、临时运输用轨道铺设、上下水、电源等问题。
5)铺轨施工前,应取得经业主批准站场、建筑等有关土建工程的验收资料。
6)各种主要轨道产品,均应在施工前配备齐全,经整修后仍不合格者应剔除。
搬运、装卸时严禁抛掷。
7)轨道扣件数量中含有用于调整轨道几何尺寸的调整件,和移交运营的备件数量,在施工后应按规定数量向运营单位移交。
1.1.2.材料技术要求1)钢轨出入场线:采用60kg/m钢轨无缝线路,长轨的焊接可采用基地焊和工地焊等施工方式,工地焊及联合接头焊接,可采用接触焊、移动式气压焊或铝热焊。
当采用铝热焊时,应注意焊剂与钢轨材质的匹配。
钢轨材质为U75V。
车场线(段内部分):采用50kg/m钢轨,标准长度25m,材质U71Mn。
停车列检库柱式检查坑等一般采用长轨条。
钢轨应符合TB/T2344《43kg/m~75kg/m热轧钢轨订货技术条件》的规定。
2)钢轨接头配件车场60kg/m钢轨与50kg/m钢轨相接点。
采用12.5m或6.25m异型轨过渡联结,其制造验收技术条件参照TB/T3066《异型钢轨技术条件》。
60kg/m钢轨接头夹板采用TB/T2342.3《60kg/m钢轨用接头夹板型式尺寸》规定的接头夹板;50kg/m钢轨接头夹板采用TB/T2342.2《50kg/m钢轨用接头夹板型式尺寸》;其制造验收技术条件应符合TB/T2345《43~75kg/m钢轨用接头夹板供货技术要求》。

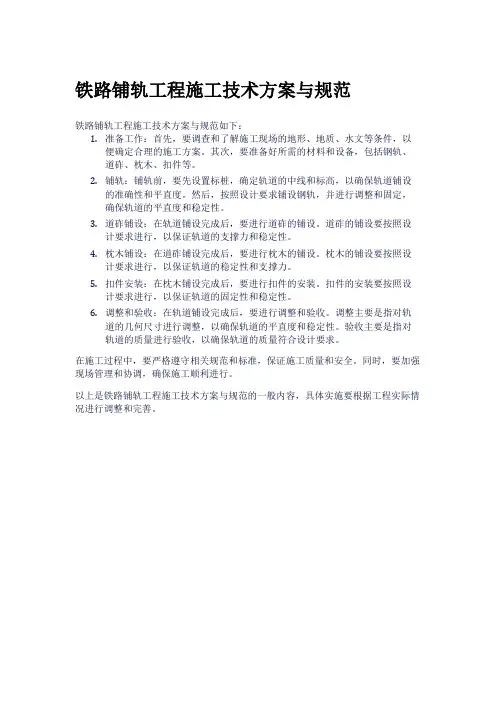

铁路铺轨工程施工技术方案与规范
铁路铺轨工程施工技术方案与规范如下:
1.准备工作:首先,要调查和了解施工现场的地形、地质、水文等条件,以
便确定合理的施工方案。
其次,要准备好所需的材料和设备,包括钢轨、
道砟、枕木、扣件等。
2.铺轨:铺轨前,要先设置标桩,确定轨道的中线和标高,以确保轨道铺设
的准确性和平直度。
然后,按照设计要求铺设钢轨,并进行调整和固定,
确保轨道的平直度和稳定性。
3.道砟铺设:在轨道铺设完成后,要进行道砟的铺设。
道砟的铺设要按照设
计要求进行,以保证轨道的支撑力和稳定性。
4.枕木铺设:在道砟铺设完成后,要进行枕木的铺设。
枕木的铺设要按照设
计要求进行,以保证轨道的稳定性和支撑力。
5.扣件安装:在枕木铺设完成后,要进行扣件的安装。
扣件的安装要按照设
计要求进行,以保证轨道的固定性和稳定性。
6.调整和验收:在轨道铺设完成后,要进行调整和验收。
调整主要是指对轨
道的几何尺寸进行调整,以确保轨道的平直度和稳定性。
验收主要是指对
轨道的质量进行验收,以确保轨道的质量符合设计要求。
在施工过程中,要严格遵守相关规范和标准,保证施工质量和安全。
同时,要加强现场管理和协调,确保施工顺利进行。
以上是铁路铺轨工程施工技术方案与规范的一般内容,具体实施要根据工程实际情况进行调整和完善。
城市轨道交通工程轨道施工工艺以及技术要点分析摘要:随着时代的发展,我国的信息技术水平逐渐得到了稳步的提升,大量的新时代交通设施逐渐进入到了人们的生活中,给人们带来了舒适与便利。
尤其是轨道交通方面的发展,使得人们的出行越发简单了。
轨道交通由于自身的优秀职能,一直是我国重点发展的对象,过去几年间,国内的城市轨道交通不仅需要为人们的出行提供渠道,还要负责进行一些资源的运送。
近些年来我国科技发展迅速,轨道交通越来越多,逐渐给城市带来了一定的交通压力。
为了缓解这些压力,就需要创新轨道施工工艺。
本文分析了这一问题并提出了一定的方案。
关键词:城市轨道交通工程;施工工艺;施工技术要点近些年来我国的科学技术水平正处于稳步提升的阶段中,城市化建设的速度越来越快,人们的生活日新月异。
随着科技的发展,城市轨道交通工程所涉及到的范围越发广泛,给城市的交通带来了较大的压力,再加上时代的变革导致轨道交通的轨道施工工艺越发复杂了。
在这样的环境下,城市进行轨道交通管理工作成为了较为困难的问题之一。
在这样的发展背景下想要在确保轨道质量的同时降低对于城市的压力,满足人们需求,就需要轨道工程具备出色的新时代思想与技术,深入了解新时代的施工工艺,为城市轨道施工提供良好的帮助。
1.城市轨道交通的基本构造近些年来我国的城市轨道交通发展迅速,由于城市内需要通过轨道进行运行的设备越来越多,不仅仅是传统的火车,如今我国有高速铁路,还有城市内的地铁。
这些新时代交通工具的出现对人们而言无疑是极大的助力。
我国的城市轨道交通线路的结构是仿照传统的铁道线路进行二次研制设计的,利用不同的材料为不同交通设备提供路线。
最常见的就是钢轮钢轨、橡胶轮胎以及磁悬浮类非接触轨道,对应着不同的轨道交通设施。
如今最为常用的是钢轮钢轨式轨道结构,短程火车与长途高铁大部分用的都是这类轨道结构。
钢轮钢轨式轨道结构的主要构成是分为基本的轨道枕床、衔接扣件,还有一些附属的其他设备。
钢轨需要以长钢轨条的形式进行铺设,在连接的时候使用接头板焊接,防止两块相邻钢轨脱落。
城市轨道交通工程施工要求与线路铺设规范城市轨道交通工程是城市发展中重要的基础设施之一,是人们出行的主要选择之一。
施工质量直接关系到轨道交通线路的安全运行和乘客的出行体验。
因此,城市轨道交通工程施工要求和线路铺设规范至关重要。
一、施工技术要求1. 土壤处理:在进行轨道交通线路施工前,需要先进行土壤处理。
工程师应根据工程地质调查报告进行土壤处理设计,并使用合适的机械设备进行施工作业。
土壤处理的目的是确保线路的稳定性和承载能力。
2. 钢轨焊接:轨道交通线路的连接处应进行钢轨焊接。
焊接应符合相关标准,并进行质量检测。
焊接工艺应控制好焊接温度和焊接时间,确保焊接接头的强度和稳定性。
3. 轨道标高调整:轨道交通线路施工完毕后,需要进行轨道标高调整。
标高调整应根据地铁线路的设计要求和实际情况进行,确保地铁线路的平整度和水平度。
4. 安装信号设备:轨道交通线路施工完成后,需要安装信号设备。
信号设备的安装应符合相关标准,并进行调试和测试,确保信号系统的正常运行和准确性。
二、线路铺设规范1. 轨道线路布置:轨道线路的布置应考虑交通流量、周边道路情况和城市规划等因素。
线路的走向应尽量避免陡坡和急弯,并与周边的道路网进行良好的衔接。
2. 轨道材料选择:轨道材料应符合国家相关标准,并经过质量检测。
材料的选择应考虑到使用寿命、抗腐蚀性和使用成本等因素。
3. 轨道固定:轨道固定应采用可靠的方式。
常见的轨道固定方法包括螺栓固定和嵌固固定等。
固定件的材料和数量应符合设计要求,确保轨道的稳定性和安全性。
4. 隔离带设置:轨道交通线路两侧应设置隔离带,以确保行人和车辆不会随意进入轨道区域。
隔离带的宽度和高度应符合相关标准,且隔离栏材料应坚固耐用。
总结起来,城市轨道交通工程施工要求和线路铺设规范是确保轨道交通线路安全运营和乘客出行舒适的重要保证。
施工技术要求包括土壤处理、钢轨焊接、轨道标高调整和信号设备安装等方面。
而线路铺设规范则包括轨道线路布置、轨道材料选择、轨道固定和隔离带设置等方面。
轨道铺设安全技术措施
引言:
在城市交通建设中,轨道交通作为一种快速、高效、环保的交通工具,受到越来越多城市的青睐。
轨道铺设作为轨道交通建设的核心环节之一,其安全性至关重要。
本文将介绍轨道铺设过程中常用的安全技术措施,以确保轨道交通系统的安全运行。
一、施工前的准备工作
1. 安全培训与责任分工
在施工前,施工人员应接受有关轨道铺设的安全培训,了解施工过程中的各项安全规定和操作流程。
此外,应明确施工人员的责任分工,确保每个人都清楚自己的任务和职责。
2. 现场安全检查
在施工开始前,需要进行一次全面的现场安全检查,包括检查施工场地的平整度、周边环境的安全情况、施工设备的正常运转情况等。
如发现安全隐患,应立即进行整改。
二、轨道铺设过程中的安全技术措施
1. 安全标识标线
在轨道铺设的施工现场,应设置清晰的安全标识标线,包括施
工区域的边界线、禁止进入的标识、施工区域限制标识等。
这些标
识标线能够提醒工作人员和过往行人注意施工区域的危险性,避免
不必要的伤害。
2. 临时围栏设置
为了隔离施工现场,防止未经授权的人员进入,应设置临时围栏。
临时围栏应具有足够的高度和稳定性,以防止人员越过或推倒。
临时围栏的出入口需要设置门禁或门锁,确保只有授权人员能够进入。
3. 安全防护用品
在轨道铺设过程中,施工人员应佩戴符合要求的安全防护用品,包括安全帽、防护眼镜、耳塞、防护手套等。
这些防护用品能够有
效地保护施工人员的头部、眼睛、耳朵和双手,降低工作风险。
4. 安全操作规程。
轨道工程施工要点及方法一、轨道线路设计轨道线路设计是轨道工程施工的基础,需要从地质环境、交通流量、运行速度等方面考虑。
设计时应充分考虑车辆的运行安全和乘客的舒适性,并保证轨道线路的稳定性和耐久性。
二、施工准备施工准备是轨道工程施工的重要环节,包括获取土建工程的检查结果、制定施工计划、组织施工人员、获取所需材料和设备等。
在施工准备阶段,需要确保施工队伍的素质和数量,以及材料和设备的供应,以确保施工进度和质量。
三、土方开挖与填充在轨道工程施工中,土方开挖和填充是不可缺少的环节。
在土方开挖中,要注意遵守工程设计要求,确保土方开挖的深度和宽度符合要求,并且保持斜坡的稳定和安全。
在土方填充中,要选择合适的填土材料,并按照设计要求进行填充,以确保轨道线路的稳定性和耐久性。
四、轨道底座施工轨道底座施工是轨道工程中的重要环节,要求底座平整、稳固,以保证铁轨的安装质量。
在轨道底座施工中,需要使用适当的浇筑方法,确保底座的平整度和强度,并及时采取防水措施,以延长底座的使用寿命。
五、铁轨安装铁轨安装是轨道工程中的核心环节,要求安装平直、平整,确保列车的运行平稳。
在铁轨安装中,需要严格按照设计要求进行操作,确保每节铁轨的连接牢固、无缝连接,并采取适当的措施保持轨道的准直度和平整度。
六、轨道调试轨道调试是轨道工程施工的最后阶段,要求对轨道线路进行检查和调整,确保轨道的稳定性和安全性。
在轨道调试中,需要进行轨道测量、调整轨距、调整缓冲器等工作,以确保轨道线路的准确性和安全性。
以上是轨道工程施工的几个重点和方法,通过合理的设计、充分的准备和细致的施工,可以确保轨道工程的质量和进度,保证交通系统的正常运行。
在实际施工中,还需根据具体情况进行调整和优化,以满足工程要求和项目需求。
城市轨道交通工程施工工艺及技术要点摘要:在近几年,随着我国国民经济的进一步发展,城市化发展进程不断加快,这在很大程度上加大了城市交通压力,但随着地铁这一交通形式的出现,城市交通压力得到有效缓解,因此当前在大多数城市发展进程中都会加强对轨道交通的建设。
但在发展轨道交通的过程中,由于是地下工程,对施工技术的要求相对较高,只有确保其施工质量符合标准要求,才能够保证地铁运行的安全性和稳定性。
本文主要是对城市轨道交通工程轨道施工工艺、城市轨道交通工程轨道施工技术要点两个方面做出了详细的分析和研究。
关键词:城市轨道交通;交通工程轨道;施工工艺;技术要点一、城市轨道交通工程施工技术和方法1.1轨排铺设法在建设城市轨道交通工程项目的过程中,可以预先将钢轨与轨枕相互组合,用以铺设在相应的区间轨道上,普遍会焊接长度是125m的轨条,当然在施工的过程中,也可以按照实际的施工需要来对轨排的长度作出调整。
而后利用常规运输车来将轨排运送到相关的建设工地中,将长轨排分别铺设在道床的左右两端,而后则是利用胶轮运输车来将长轨排铺设到相应的导轨位置,并按照当下轨道的基本设计情况来对几何尺寸做出合理地调整。
当上述工作全部完成之后,工作人员需要执行整体道床的混凝土铺设工作,同时还需要立模浇筑混凝土的支墩。
在工程的末尾阶段,工程人员需要利用牵引装置来实现牵引搬运,用以更为合理地连接当下轨道中的各个节点并执行焊接。
按照上述工序来多次循序进行,如此便可以更为有效地达成相应的工程目标,完成轨道交通工程的建设。
1.2分段换轨法此种方法主要被应用在城市道路中本就存有的无缝线路中,其核心要点是对原有的无缝线路所做出的优化改造。
而如果是崭新的并不存在无缝线路的城市轨道交通工程的建设,那么不建议采用此种方法,根本原因在于,时间较多,并且工程质量难以获得有效保障,加之于将会耗费大量短轨材料,因此会使得成本大幅增加。
分段换轨法的核心作业模式为,首先将长度为250m或者500m的长钢轨运送到当前需要执行工程建设的轨道的最底端,并将其放置在所需要铺设的线路的两端,而后工作人员执行焊接工作,将短轨焊接成多个单元轨节,而后利用收轨机来拆除当下所存在的原有短轨,并由另一位工作人员操作收轨机,将预先放置在轨道底端的长钢轨,铺设在道路的承轨槽中,而后针对性与调整轨迹,并安装相应的轨道扣件;最后,工作人员将所有拆除的短钢轨做回收处理,如此便完成分段换轨工作。
人工铺轨施工工艺标准SGBZ-0704 城市轨道交通铁路人工铺轨施工工艺1、适用范围:本标准适用于城市轨道交通铁路轨道人工铺轨的施工作业。
2、施工准备:2.1轨料进场钢轨、轨枕、扣件及其连接配件进场时,应对其规格、型号、外观进行验收,其质量应符合设计及产品标准规定;铺设旧轨时应符合旧轨使用技术条件的规定。
检验数量:施工单位、监理单位全部检查。
2.2卸轨枕1、路基未上碴前,轨枕由汽车运至路基后,人工配合吊车进行卸车作业,将轨枕卸车后摆放于路肩一侧,待路基上碴后再进行散枕路基散枕作业。
2、轨枕的结构强度(静载抗裂强度和疲劳强度)应符合产品标准的规定。
检验数量:同一厂家、同一批次施工单位每50000根抽检1次,不足50000根按1次抽检;监理单位全部见证检验。
检验方法:试验。
3、轨枕的型式尺寸(长度、高度、钉孔距和两承轨槽距离)应符合产品标准的规定。
检验数量:施工单位抽检2%,监理单位全部见证检验。
检验方法:尺量。
4、扣件的扣压力和疲劳强度应符合产品的标准规定。
检验数量:同一厂家、同一批次施工单位每100 000套抽检2套,不足100 000套按2套抽检;监理单位全部见证检测。
检验方法:试验。
5、扣件的型式尺寸应符合产品标准的规定。
检验数量:施工单位抽检2%,监理单位全部见证检验。
检验方法:尺量。
6、轨道扣件及连接配件的规格、型号、铺设数量应符合设计规定。
检验数量:施工单位全部检查;监理单位平行检查10%。
检查方法:观察检查。
7、每千米轨枕铺设数量及规格、型号应符合设计规定。
检验数量:施工单位全部检查;监理单位平行检查10%。
检验方法:对照设计文件、点数。
8、螺旋道钉锚固抗拔力不得小于60kN。
检验数量:施工单位每千米抽检3个道钉;监理单位见证数量为施工单位检测数量的20%。
检验方法:施工单位进行抗拔力试验;监理单位检查施工单位抗拔力试验报告并见证试验。
9、同一类型的轨枕应集中连续铺设(不同类型钢轨接头处除外)。
轨道铺设标准
为进一步提高质量标准化水平,夯实安全基础,安监处将进行轨道铺设专项整治,今后新铺设的轨道必须遵守下列标准:
1、轨道必须平、直,轨道间距、接头间隙内外错差,轨枕间距必须达到矿井质量标准化规定要求:一般轨道轨距误差不大于5mm,不小于2mm,轨道接头间隙不超过5mm,内错差、高低差不大于2mm,前后目视平顺.
2、铺设轨道时道木间距不大于800mm,道轨接头两侧200mm各使用1块道木.其中轨枕必须确保一头齐,轨枕无悬空,轨道无浮离、空吊板现象.
3、道钉必须齐全,呈倒“八”字型布置.构件必须齐全有效.连接件紧固有效,严禁绳磨轨枕.安全设施必须齐全有效,底辊齐全 ,分布合理,无钢丝绳拉底现象.
4、逐步消灭杂拌道,同一种规格型号的道轨铺设长度不小于50米.
5、轨道铺设必须满足大件运输尺寸要求.同时为保证大件运输安全,两股轨道的接头位置要一齐,误差不超过50 mm.
6、月末验收时现场任取50米轨道进行验收,炮掘巷道轨枕一头齐,50米误差不超过5 mm,综掘巷道轨枕一头齐50米误差不超过10 mm.
梁家煤矿
2011年8月10日。
铁路线路修建施工方式的轨道敷设和施工质量要求铁路线路的修建施工方式对于轨道的敷设和施工质量有着至关重要的影响。
在铁路建设过程中,正确选择合适的施工方式,并严格遵守施工质量要求,是保证铁路线路安全和运行稳定的关键。
本文将就铁路线路修建施工方式的轨道敷设和施工质量要求进行讨论,并探讨其中的关键因素。
一、施工方式1. 传统施工方式传统施工方式是指采用人工操作和常规工具来进行施工的方式。
在轨道敷设方面,传统施工方式通常采用传统的固定轨道模具和道床沙垫等工具,通过人工来完成轨道的安装。
这种方式的优点在于操作简单,但是需要较多的人力和时间,并且对施工人员的技术要求较高。
2. 机械化施工方式机械化施工方式是指利用机械设备和专用工具来进行轨道敷设的方式。
与传统施工方式相比,机械化施工方式更加高效,可以减少人力投入和施工时间。
常见的机械化施工方式有道床压实机、动态轨道配置机等。
这些机械化设备能够提高施工效率,同时还能够提高轨道的质量和精度。
二、轨道敷设要求1. 轨道几何尺寸要求轨道的几何尺寸对于铁路线路的运行稳定性和安全性具有重要的影响。
在轨道敷设过程中,应严格按照设计要求进行控制,包括轨距、轨高和轨面形状等。
轨距是指两条轨道之间的水平距离,轨高是指轨道顶部到道床的垂直距离。
同时,轨面形状应满足设计要求,确保列车在行驶中的平稳性。
2. 轨道布设要求轨道的布设要求主要包括轨道类型、轨道的连接和固定方式等。
根据铁路线路的具体条件和运营要求,可以选择不同类型的轨道,包括钢轨和混凝土轨道等。
轨道的连接和固定方式应符合相关标准和规范,保证轨道的连接紧固、稳定可靠。
三、施工质量要求1. 轨道安装质量轨道的安装质量是保证铁路线路安全运行的基础。
在施工中,应控制轨道的几何尺寸和轨道布设要求,严禁出现过度高低、变面度、轨距不匹配等问题。
同时,在进行轨道连接时,应确保连接牢固,避免出现松动或者脱轨等情况。
2. 道床施工质量道床作为轨道的承载层,其施工质量直接影响轨道的稳定性和使用寿命。
轨道交通轨道铺设施工要点及工艺要求
1.铺轨门吊走行轨的安装
铺轨门吊是洞内轨排、钢筋、混凝土等材料吊运必不可少的机具之一。
为此,对铺轨门吊和走行轨的要求是:铺设及拆除方便、快捷,保证在线路30‰大坡道和400m小曲线半径上门吊走行平衡安全。
铺轨门吊一般选择可以根据施工环境的限制进行改装跨距的起吊运输设备,从而满足不同工程施工需要。
在走行轨的的选用上,为便于人工搬运,钢轨不宜太重,为保证走行轨钢轨的支承断面,根据龙门吊吊重时的轴重,一般选用24Kg/m钢轨,走行轨支承点间距为1.0m.
在走行轨铺设方式上采用特制高度可调式钢支墩,龙门吊走行轨一般应超前钢筋网铺设地段进行布设。
根据隧道断面及结构底面,钢支墩抽盒底板根据底板面的形状制作成几种不同的结构,可满足各种工况施工的需要。
在安装铺轨门吊走行轨钢支墩时,先利用4个M16膨胀螺丝将钢支墩底板固定在隧道底板上或桥面上,再调整钢支墩的高度至确定位置;钢支墩上板采用螺栓与钢轨底板紧固连接。
2.钢筋网的铺设
针对地下线整体道床,钢筋网采取在洞外下料加工,洞内绑扎焊接的作业方式布设。
钢筋在轨排井或预留下料口旁捆绑成束,吊入洞内平板车;布设时由洞内龙门吊吊运至铺设地段,一捆一捆分散布置后,人工抬运钢筋散布在道床底板上或隧底填充混凝土面上;人工绑扎固
定,调整网格间距,每个钢筋网片以3-4米最佳。
按照纵向每间隔两个轨枕的间距,横向在每两根架立钢筋中点按设计各钉入一个胀锚螺栓,并绑扎在底层钢筋上。
胀锚螺栓采用YG2型M16×245螺栓,布置时避开结构筋,钉入深度110mm,露出部分与道床钢筋绑扎在一起,当胀锚螺栓无法与道床钢筋绑扎时,可以不与道床钢筋绑扎。
道床钢筋网应满足杂散电流专业的要求,每段道床块两端第一根横向箍筋为8mm×50mm镀锌扁钢,镀锌扁钢及道床块中每隔不大于5m的一根横向钢筋与所有纵向钢筋焊接,并保证各纵向钢筋的电气连续。
3.埋入式长轨枕轨排的组装
轨排组装前须做好配轨计算,并充分满足焊轨的需要,根据设计文件、技术资料及报经业主批准的无缝线路施工设计方案编制轨排表。
直线段长度根据各坡度分段计算,配轨时应按钢轨长度和预留轨缝连续计算,并确定曲线始点前(或后)的钢轨接头。
曲线段长度以外股为依据,配轨按外股钢轨长度和预留轨缝连续计算,并确定曲线始点前(或后)的钢轨接头到曲线终点的距离。
同一轨排宜选用长度公差相同的钢轨配对,相差量不得大于3mm.
轨枕按照设计规定数量等距悬挂,前后两块间距允许偏差为±10mm.过渡段轨枕间距按设计要求布置。
枕位先用白油漆标于轨腰内侧,曲线段标于外轨轨腰内侧。
轨枕应与钢轨中轴线垂直,内外对齐,并根据不同地段组装不同型号扣件。
轨排应根据铺设顺序来编号,先铺设者在上,后铺设者在下,顺序装车。
轨排组装在基地组装作业台完成。
先将扣件与轨枕组装在一起,再用弹条将组装了扣件的轨枕挂到钢轨上,组装成25m轨排。
4.轨排洞内的运输与组织
轨排在存放台位用桁架门式起重机吊放到平板车上,轨道车推至道床混凝土已施工完毕且强度已经达到70%设计强度的地段,再用两台铺轨门吊抬至待铺位置。
施工注意事项:
⑴装车时轨排间应放置垫木,且后铺轨排先装车,先铺轨排后装车。
⑵运输轨排时,轨排与平板间要绑扎牢固。
轨道车走行时速不大于5Km/h,且前后派专人防护。
⑶停车时要及时放入铁靴,防止平板车滑行。
⑷两台龙门吊共同作业时,要专人指挥,口令统一、清晰,司机操作熟练,配合默契。
5.轨排铺设与轨道状态的调整
本标段地下线整体道床轨道主要采用“轨排架轨法”施工及整体道床一次浇筑工艺。
5.1轨排架设
利用DP-10铺轨门吊将轨排吊装至作业区段,铺轨门吊配合轨道支撑架进行轨道架设。
采用特殊设计轨架及施工方法实现了整体道床的一次性浇注,轨架设计采用钢轨上承式支撑结构,钢轨支撑架设置间距按3m左右设置。
直线段支撑架应垂直线路方向,曲线段支撑架应垂直
线路的切线方向。
并将各部螺栓拧紧,不得虚接。
轨枕、支撑架如与预留管沟、结构沉降缝等布置冲突时,前后适当调整轨枕及支撑架,轨枕布置应满足规范要求。
在安装轨架时在丝杠外套PVC管,施工完毕后予以凿除,用同标号混凝土填塞工艺孔。
5.2轨道状态调整
轨排架起后按设计和规范要求对其几何状态进行粗调、细调、精调。
具体做法是:先调水平,后调轨距;先调基标部位;后调基标之间;先粗后精,反复调整。
经过精调后,其精度必须符合无碴轨道铺设完成后精度要求。
允许偏差应符合《地下铁道工程施工及验收规范》(GB50299-1999(2003年版))的规定,并经现场监理检查确认符合要求后,方可进行混凝土支墩浇筑作业。
5.3钢筋加工及绑扎
钢筋加工安排在基地完成。
钢筋加工需注意:不同道床结构、不同断面尺寸,在直、曲线地段钢筋尺寸的差异及变化情况;钢筋加工时,要求对钢筋使用的规格、尺寸及使用地段进行分类、做好标识,防止现场施工钢筋拉乱、混用。
整体道床使用的钢筋在基地安排装车,轨道车运输至前方,DP-10铺轨门吊吊运至施工作业面,轨道架设完毕后安排人员进行钢筋绑扎作业。
钢筋网的绑扎中注意:钢筋混凝土的保护层厚度,钢筋网横平竖直,间距均匀,满足规范要求。
钢筋焊接施工中需注意,除满足规范中钢筋焊接的要求外,还应满足整体道床杂散电流防护的要求。
5.4水沟立模及伸缩缝板安装
采用特殊设计的水沟模具,根据道床排水沟的断面及同钢轨的相对位置进行设计,同既有轨道扣件螺栓用卡槽连接,纵向连续的两块水沟模板采用“企”口形搭界。
水沟位置混凝土同道床混凝土的达到了一次性浇注成型的目的。
根据轨顶高程同排水沟底的相对高差来控制排水沟底高度,通过排水沟固定架的高程调整螺栓,调整排水沟的高程。
确保设置的道床排水沟平直、圆顺、美观。
整体道床U型槽及洞口50m范围每6.25m、地下段一般及中等减振地段每12.5m左右设置一处伸缩缝。
道床伸缩缝板采用20mm沥青木板,与道床面平齐,并以沥青麻筋封顶。
