旋挖桩钢筋笼吊装施工方案及安全措施

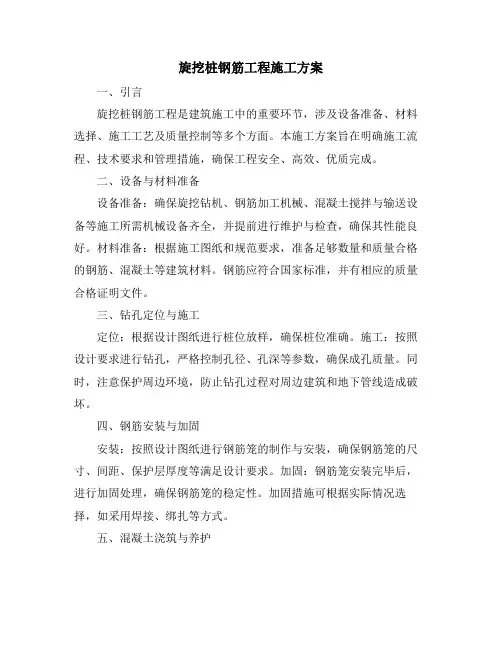

旋挖桩钢筋工程施工方案

一、引言

旋挖桩钢筋工程是建筑施工中的重要环节，涉及设备准备、材料选择、施工工艺及质量控制等多个方面。本施工方案旨在明确施工流程、技术要求和管理措施，确保工程安全、高效、优质完成。

二、设备与材料准备

设备准备：确保旋挖钻机、钢筋加工机械、混凝土搅拌与输送设备等施工所需机械设备齐全，并提前进行维护与检查，确保其性能良好。材料准备：根据施工图纸和规范要求，准备足够数量和质量合格的钢筋、混凝土等建筑材料。钢筋应符合国家标准，并有相应的质量合格证明文件。

三、钻孔定位与施工

定位：根据设计图纸进行桩位放样，确保桩位准确。施工：按照设计要求进行钻孔，严格控制孔径、孔深等参数，确保成孔质量。同时，注意保护周边环境，防止钻孔过程对周边建筑和地下管线造成破坏。

四、钢筋安装与加固

安装：按照设计图纸进行钢筋笼的制作与安装，确保钢筋笼的尺寸、间距、保护层厚度等满足设计要求。加固：钢筋笼安装完毕后，进行加固处理，确保钢筋笼的稳定性。加固措施可根据实际情况选择，如采用焊接、绑扎等方式。

五、混凝土浇筑与养护

浇筑：在钢筋笼安装并加固完毕后，进行混凝土浇筑。混凝土浇筑应连续进行，避免出现冷缝。同时，注意控制混凝土的塌落度、和易性等性能指标，确保混凝土质量。养护：混凝土浇筑完成后，应及时进行养护，防止混凝土出现开裂、起皮等质量问题。养护期应根据混凝土类型和施工环境确定，一般为7~14天。

六、桩顶搭设与验收

搭设：在混凝土达到一定强度后，进行桩顶搭设工作。搭设过程中，应确保搭设结构的稳定性和安全性。验收：桩顶搭设完成后，组织相关部门进行验收。验收内容包括桩身质量、桩位偏差、桩顶水平度等。验收合格后方可进行后续施工。

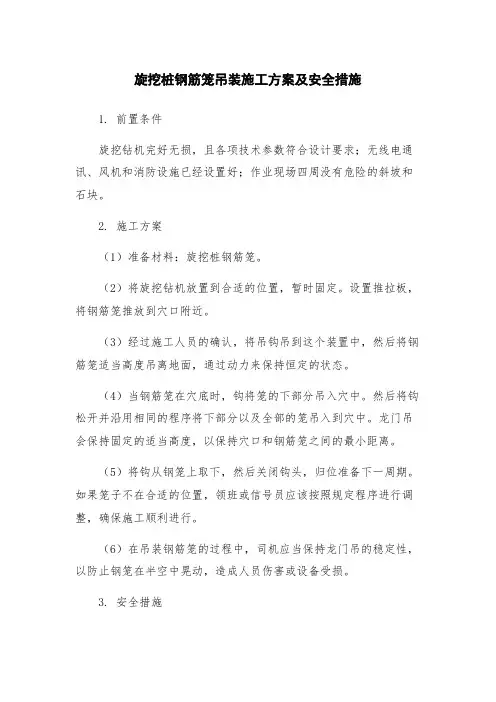

旋挖桩钢筋笼吊装施工方案及安全措施

1. 前置条件

旋挖钻机完好无损，且各项技术参数符合设计要求；无线电通讯、风机和消防设施已经设置好；作业现场四周没有危险的斜坡和石块。

2. 施工方案

（1）准备材料：旋挖桩钢筋笼。

（2）将旋挖钻机放置到合适的位置，暂时固定。设置推拉板，将钢筋笼推放到穴口附近。

（3）经过施工人员的确认，将吊钩吊到这个装置中，然后将钢筋笼适当高度吊离地面，通过动力来保持恒定的状态。

（4）当钢筋笼在穴底时，钩将笼的下部分吊入穴中。然后将钩松开并沿用相同的程序将下部分以及全部的笼吊入到穴中。龙门吊会保持固定的适当高度，以保持穴口和钢筋笼之间的最小距离。

（5）将钩从钢笼上取下，然后关闭钩头，归位准备下一周期。如果笼子不在合适的位置，领班或信号员应该按照规定程序进行调整，确保施工顺利进行。

（6）在吊装钢筋笼的过程中，司机应当保持龙门吊的稳定性，以防止钢笼在半空中晃动，造成人员伤害或设备受损。

3. 安全措施

（1）在施工现场应根据钢筋笼的大小和形状来选择合适的吊装

钩具，并确保吊装钩具的牢固性和安全性。

（2）吊钩子弹不准确或失败会导致笼子坠落或晃动，在吊装钢

笼时要操作规范。

（3）严禁人员在吊装现场进行通行或站立，以保证施工现场的

安全和秩序。

（4）确认吊装钩具、钢筋笼状态合适后，方可进行下一步的操作，严禁使用破损的吊装设备。

（5）龙门吊操作员应掌握操作技术，以确保吊装钢笼符合规范。

（6）施工现场应安装标志，提示工人注意安全事项，同时应指

派专人负责现场安全监督，对危险源进行及时排除。

（7）严禁操作人员私自调整设备参数，操作中需严格按照规定

旋挖孔桩钢筋笼吊装施工方案及安全措施

一、吊装前质量检查

在钢筋笼制作完成后，由制作负责人向技术部报检，质检工程师立即前往检查,重点检查部位应包括如下几点是否达到技术交底的要求：

1、指定的导管位置处不得布梅花筋、支撑筋等,应确保导管位置的空间。

2、主吊环位置处两根主筋与分布筋交叉处应双面焊接。

3、由吊环位置起,前九道分布筋与主筋交叉位置处应双面焊接，分布筋收口处应满焊.

4、吊点位置处三根分布筋与主筋交叉位置处应双面焊接，收口筋应满焊。

5、非吊点位置处的分布筋收口处应确保焊缝长度不低于搭接长度50％。

6、在钢筋笼制作流程中应先行制作桁架筋，并应将桁架筋满焊于上下主筋之间。

7、在布置主筋与分布筋时应确保间距均匀顺直.

8、在钢筋笼起吊前应确保所有焊点已焊接，严禁钢筋笼在起吊过程中发生因缺焊、漏焊而导致钢筋脱落.

9、在钢筋笼制作过程中应确保主副吊环标高与交底一致。

除此之外，安全员应在每次起吊前对吊具进行全面检查,重点检查钢丝绳的完好情况，挂钩要有卡扣.确保所有吊具满足规范要求。通过调整吊车四个支点的位置使吊车保持在一个平面上后才能起吊。

二、施工方法

钢筋笼分三节制作和吊装，经验收合格后，钢筋笼起吊采用四点吊方式.主吊点采用50t汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分四点固定钢筋笼顶端,副吊点采用副钩分两点吊装钢筋笼0。292L至0.104L部位.空中翻转，副吊松钩，50t汽车吊主钩竖直吊着钢筋笼吊运入孔,用槽钢支承于孔口。

三、施工工艺流程

图4—1 钢筋笼吊装施工工艺流程图

四、吊装配置参数

选用汽车吊规格型号为QUY50,最大额定起重量为50T，最大起升高度为43m，最长主臂52M，最长主臂+副臂58M参考徐工集团产品参数.

旋挖桩安全措施

旋挖桩是一种新型的钻孔设备，具有功率大、钻孔速度快、自动化程度高、移动灵活方便、定位准确、节约劳动力、生产安全、工作方便、环保性能好、噪声小、工作效率高、节约时间、降低施工成本等特点。然而，由于施工工艺环节多，一环不慎就会导致质量问题。尤其在房屋基础建设中，需要加强施工管理，确保成桩质量。

旋挖钻机成孔的基本工艺是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻斗内，然后再由钻机提升装置和伸缩钻杆将钻斗提出孔外卸土。对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥浆护壁。而对于松散易坍塌地层或有地下水分布的情况，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。

在旋挖桩的安全施工中，常规施工安全措施包括以下几点：

一、施工现场旋挖钻孔桩的防护要求：

1.旋挖钻机作业时的防护要求：开钻2米后必须先加装护筒后再继续下钻，并对作业周围危险区域进行防护。

2.中途临时停钻的防护要求：临时停钻时必须树立警示标示，如人员机械中途离开作业区域必须对未成型的桩口进行遮盖或围挡防护。

3.成孔后的防护要求：成孔后按交底要求用焊接钢筋方笼或钢管围栏，小孔用木板遮盖严实；当天未下钢筋笼浇筑混泥土的过夜桩必须防护严实、牢固，不允许用警示带随意防护。

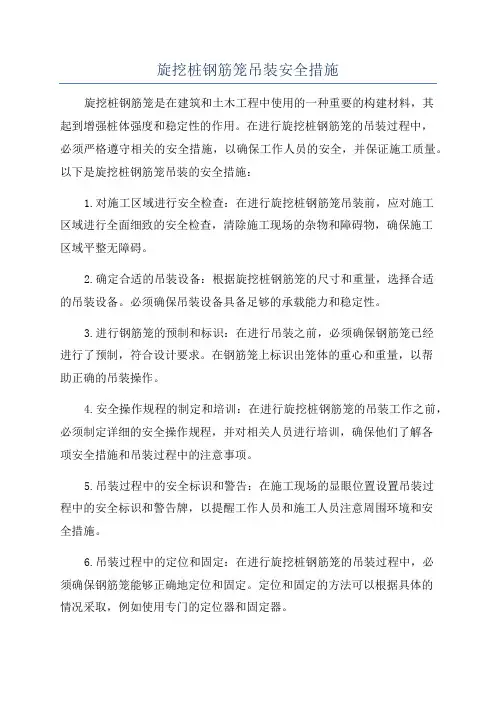

旋挖桩钢筋笼吊装安全措施

旋挖桩钢筋笼是在建筑和土木工程中使用的一种重要的构建材料，其

起到增强桩体强度和稳定性的作用。在进行旋挖桩钢筋笼的吊装过程中，

必须严格遵守相关的安全措施，以确保工作人员的安全，并保证施工质量。以下是旋挖桩钢筋笼吊装的安全措施：

1.对施工区域进行安全检查：在进行旋挖桩钢筋笼吊装前，应对施工

区域进行全面细致的安全检查，清除施工现场的杂物和障碍物，确保施工

区域平整无障碍。

2.确定合适的吊装设备：根据旋挖桩钢筋笼的尺寸和重量，选择合适

的吊装设备。必须确保吊装设备具备足够的承载能力和稳定性。

3.进行钢筋笼的预制和标识：在进行吊装之前，必须确保钢筋笼已经

进行了预制，符合设计要求。在钢筋笼上标识出笼体的重心和重量，以帮

助正确的吊装操作。

4.安全操作规程的制定和培训：在进行旋挖桩钢筋笼的吊装工作之前，必须制定详细的安全操作规程，并对相关人员进行培训，确保他们了解各

项安全措施和吊装过程中的注意事项。

5.吊装过程中的安全标识和警告：在施工现场的显眼位置设置吊装过

程中的安全标识和警告牌，以提醒工作人员和施工人员注意周围环境和安

全措施。

6.吊装过程中的定位和固定：在进行旋挖桩钢筋笼的吊装过程中，必

须确保钢筋笼能够正确地定位和固定。定位和固定的方法可以根据具体的

情况采取，例如使用专门的定位器和固定器。

7.确保吊装过程中的稳定性：吊装过程中必须确保吊装设备的稳定性，避免晃动和倾斜。工作人员要时刻保持集中注意力，避免突发状况的发生。

8.吊装过程中的通信和指挥：吊装过程中必须建立有效的通信和指挥

一、施工方案

1.旋挖钻施工工艺及方法

a)施工工艺

b)施工方法

1)测量控制

（1）开孔前，桩位应定位准确，在桩位外设置定位龙门桩。

（2）桩位轴线采取在地面设十字控制网和基准点。钻机就位时，确保垂直度偏差不大于1%。

2)成孔：

1、在钻进过程中，采用连续性筒式取土钻进成孔。

2、钻机就位：通过自身履带爬行至需钻桩位，由机械自身电脑控制进行钻机桅杆与机身水平和垂直调整。

3、埋设护筒：钻机就位后，在测量和施工人员的指导下，钻尖对准桩位中心，钻机旋挖至一定深度取出土后下放护筒。一般护筒埋深1-2m，根据现场情况护筒应高出地面30cm左右为宜。

4、复测、校正桩位与护筒中心偏差：护筒埋设好后，由测量人员和监理代表进行桩位复核校正。本道工序完成后申报开孔通知单并进行钻进成孔。

5、若因地层原因，旋挖钻机无法正常掘进，则才用人工风镐进行代替，并将护筒焊接，将其压至孔底充当护壁，挖孔深超过10m时必须采用机械通风。孔内照明须使用12V安全电压和防爆灯；井孔要设置牢固可靠的安全梯，以便于施工人员上下。挖孔工作暂停时，孔口必须罩盖。

2、钢筋笼制作与安放

a)钢筋笼制作必须按设计图纸要求精心加工。

b）钢筋的品种，钢号及尺寸规格应符合设计要求，其制作偏差符合下列规定：

主筋间距：±10mm

箍筋间距：±20mm

钢筋笼直径：±10mm

钢筋笼长度：±50mm

主筋弯曲度：≤1%

钢筋笼弯曲度：≤1%

b)钢筋笼焊接要求：

c)分段制作的钢筋笼，钢筋接长采用单面搭接焊，焊缝长10d，封闭箍和加强环采用单侧搭接焊，焊缝长10d，主筋焊接时接头应错开，在同一截面内的钢筋接头数不得多于主筋总数的50%，螺族箍筋应大部分与主筋点焊，增加钢筋笼的强度。

旋挖桩安全专项施工方案目录

一、工程概况(1)

二、安全组织机构和职责(1)

三、安全管理措施(2)

四、安全教育培训制度(3)

五、安全检查制度(4)

六、施工机械的安全控制措施(5)

七、旋挖钻机安全操作规程(6)

(一)、施工准备应遵守的规定: (6)

(二)、施工过程应遵守的操作规程: (6)

八、钢筋笼吊装(7)

(一)、钢筋笼制作(7)

(二)、起重作业中的安全控制措施(7)

(三)、起重作业安全保证措施(9)九、各种安全事故预防措施(9)

(一)、管线损坏造成泄漏事故(9)

(二)、机械伤害事故(10)

(三)、触电事故(10)

(四)、物体打击事故(10)

十、突发事故应急预案(11) (一)、组织领导(11)

(二)、职责(11)

(三)、应急抢险工作流程(12)

(四)、管线损坏造成泄漏事故抢救措施(13)

(五)、机械伤害抢救措施(13)

(六)、触电事故抢险措施(13)

(七)、物体打击抢救措施(14)

(八)、抢险物资准备: (14)

(九)、相关联系电话(15)

附表1危险源辨识及风险评估(16)

附表2劳动力计划(19)

附表3施工计划(20)

附表4施工平面布置图(21)

一、工程概况

本工程为长沙轨道交通二号线一期工程SG-1标内的西湖公园站部分。本站是2号线一期工程的中间站，位于枫林一路与白云路交叉路口的西北侧西湖渔场内，呈东-西走向。车站西侧为龙头山，北面为规划的西湖公园，南侧为枫林一路，枫林路北路侧为枫林一路护坡桩，护坡桩上为挡墙。

车站为地下二层岛式站台车站，起点里程YDK2+982.000，终点里程YDK3+181.000，车站与区间分界里程为YDK3+181.500，车站总长199.000m。车站主体建筑面积7590m2，附属结构建筑面积1464 m2，总建筑面积9054 m2。车站主体基坑采用围护桩+竖向三道或两道内支撑的支护形式。车站根据地形及地质条件的不同采取不同的支护形式，车站西端盾构井段西段采用1.5m的钻孔灌注桩，桩心间距1.6m,嵌固深度6m;车站西端盾构井段两侧采用1.2m的钻孔灌注桩，桩心间距1.4m,嵌固深度4m;车站标准全埋段采用1.2m的钻孔灌注桩，桩心间距1.5m,嵌固深度4m;车站西端斜坡段采用1.2m的人工挖孔桩，桩心间距1.5m，嵌固深度4m;车站中部标准段基坑采用桩径1.2m的钻孔灌注桩，桩

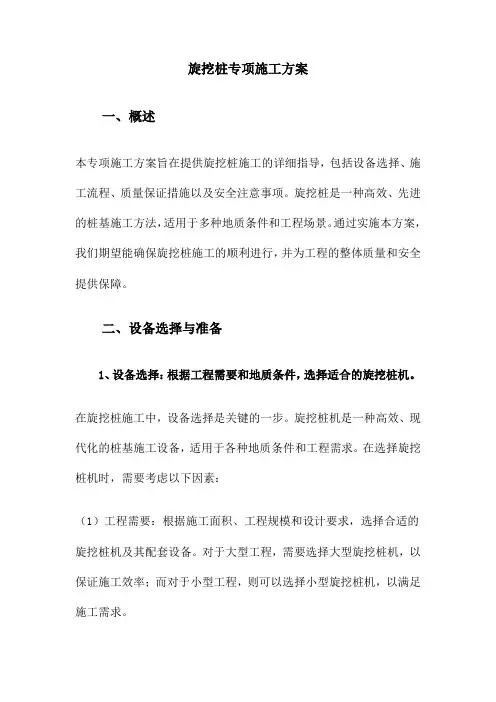

旋挖桩专项施工方案

一、概述

本专项施工方案旨在提供旋挖桩施工的详细指导，包括设备选择、施工流程、质量保证措施以及安全注意事项。旋挖桩是一种高效、先进的桩基施工方法，适用于多种地质条件和工程场景。通过实施本方案，我们期望能确保旋挖桩施工的顺利进行，并为工程的整体质量和安全提供保障。

二、设备选择与准备

1、设备选择：根据工程需要和地质条件，选择适合的旋挖桩机。在旋挖桩施工中，设备选择是关键的一步。旋挖桩机是一种高效、现代化的桩基施工设备，适用于各种地质条件和工程需求。在选择旋挖桩机时，需要考虑以下因素：

（1）工程需要：根据施工面积、工程规模和设计要求，选择合适的旋挖桩机及其配套设备。对于大型工程，需要选择大型旋挖桩机，以保证施工效率；而对于小型工程，则可以选择小型旋挖桩机，以满足施工需求。

（2）地质条件：根据施工地点的地质条件，选择适合的旋挖桩机。例如，对于硬质地质，需要选择具有更强挖掘力和钻进力的旋挖桩机；而对于软质地质，则可以选择具有更大扭矩和钻进速度的旋挖桩机。（3）经济性：在选择旋挖桩机时，需要考虑设备成本、运行成本和维护成本等因素。通过综合比较不同品牌和型号旋挖桩机的价格、性能和使用寿命等因素，选择性价比最高的设备。

（4）安全性：在选择旋挖桩机时，需要考虑设备的安全性能。例如，设备的安全保护装置、防护措施和操作安全性等因素。

（5）耐久性：选择耐久性强的旋挖桩机，可以保证长时间稳定运行，降低运行成本，同时也可以减少设备故障对施工进度的影响。

综上所述，选择适合的旋挖桩机是旋挖桩施工的关键步骤。在选择设备时，需要充分考虑工程需要、地质条件、经济性、安全性和耐久性等因素，以确保施工质量和施工效率。

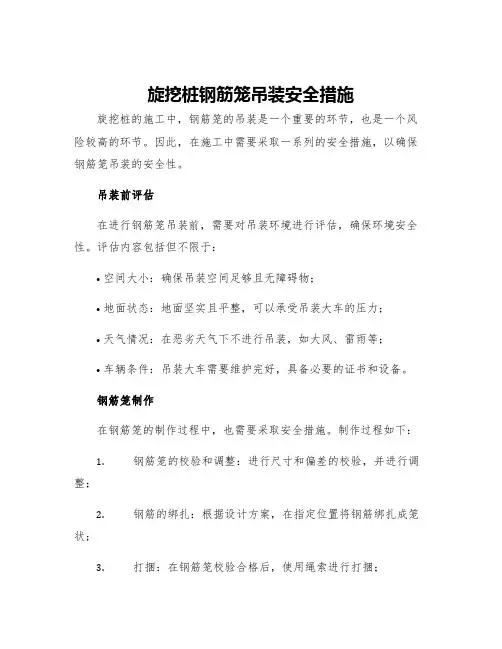

旋挖桩钢筋笼吊装安全措施

旋挖桩的施工中，钢筋笼的吊装是一个重要的环节，也是一个风险较高的环节。因此，在施工中需要采取一系列的安全措施，以确保钢筋笼吊装的安全性。

吊装前评估

在进行钢筋笼吊装前，需要对吊装环境进行评估，确保环境安全性。评估内容包括但不限于：

•空间大小：确保吊装空间足够且无障碍物；

•地面状态：地面坚实且平整，可以承受吊装大车的压力；

•天气情况：在恶劣天气下不进行吊装，如大风、雷雨等；

•车辆条件：吊装大车需要维护完好，具备必要的证书和设备。

钢筋笼制作

在钢筋笼的制作过程中，也需要采取安全措施。制作过程如下：

1.钢筋笼的校验和调整：进行尺寸和偏差的校验，并进行调整；

2.钢筋的绑扎：根据设计方案，在指定位置将钢筋绑扎成笼状；

3.打捆：在钢筋笼校验合格后，使用绳索进行打捆；

4.校验：进行最后一次校验，以确保钢筋笼制作合格。

吊装过程

在进行钢筋笼的吊装过程中，需要采取以下安全措施：

吊装环节

•起重机的使用：正在使用的起重机必须符合国家安全标准，接受

检验，并且具有相应的检验报告；

•钢丝绳和吊钩：吊装时需要检查钢丝绳和钩子是否有扭曲、断裂、变形或其他破损，以避免出现松动或故障；

•吊装位置选择：吊装前，需要严格根据设计图纸、现场标记和规

定吊装标高，在指定位置进行钢筋笼的吊装；

•吊具的选择：需要根据钢筋笼的重量、形状和特性，选择适合的

吊具；

•吊装作业：吊装时需要确保工人的安全，并确保钢筋笼的稳定性。

下放和校正

•下放作业：在钢筋笼下放前，要检查下放的位置是否正确（根据

设计标高），并确保下放过程稳定；

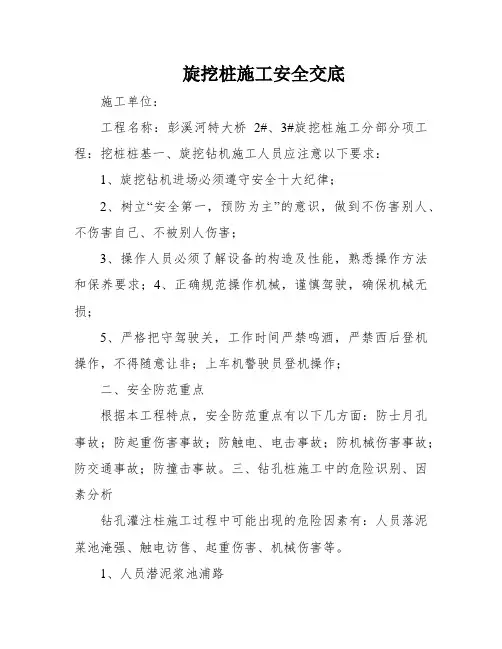

旋挖桩施工安全交底

施工单位：

工程名称：彭溪河特大桥2#、3#旋挖桩施工分部分项工程：挖桩桩基一、旋挖钻机施工人员应注意以下要求：

1、旋挖钻机进场必须遵守安全十大纪律；

2、树立“安全第一，预防为主”的意识，做到不伤害别人、不伤害自己、不被别人伤害；

3、操作人员必须了解设备的构造及性能，熟悉操作方法和保养要求；

4、正确规范操作机械，谨慎驾驶，确保机械无损；

5、严格把守驾驶关，工作时间严禁鸣酒，严禁西后登机操作，不得随意让非；上车机警驶员登机操作；

二、安全防范重点

根据本工程特点，安全防范重点有以下几方面：防士月孔事故；防起重伤害事故；防触电、电击事故；防机械伤害事故；防交通事故；防撞击事故。三、钻孔桩施工中的危险识别、因素分析

钻孔灌注柱施工过程中可能出现的危险因素有：人员落泥菜池淹强、触电访售、起重伤害、机械伤害等。

1、人员潜泥浆池浦路

钻孔过程中泥浆池围挡不及时，音易造成淹弱事故。

2、触电伤害

结孔灌注柱施工过程中，没有有效的接地措施；设备接线处损坏或无防触电保护措施，三级漏电保护措施；电焊线、电境线等破损漏电；没有对电器设备定期检查准修等都可能会造成施工人员触电伤亡。

3、起重伤害

站孔灌注推施工过程中，钻机的吊运、拼装、泥浆泵的吊装吊索具不规范，人员未撤离等；吊装钢筋笼、钻机、钻头等，吊装作业机械操作半径内有人员活动，起重臂下有人员作业。

4、机械伤害

钻机单人作业，作业中检修，或疾劳误操作等，造成机械伤害。

四、泥浆池的安全防护措施

1、泥浆池防护

泥浆池四周设置围栏，栏杆材料选用脚手架，防护高度应有1.4m，埋入深度大于0.6m且牢固，并用安全网围护，悬挂醒目夜光安全警示标牌及标语，并有足够的照明设施。

旋挖桩钢筋工程施工方案

一、工程概况

本项目为XXX工程，位于XXX地区，主要包括建筑物、基础桩等工程。工程占地面积XXX平方米，总建筑面积XXX平方米。本工程基础采用旋挖桩基础，桩径范围为800mm-2000mm，桩长范围为20m-30m。钢筋工程是旋挖桩基础施工的重要组成部分，为确保工程质量和进度，制定本施工方案。

二、施工准备

1. 材料准备：根据设计图纸和工程量清单，提前向供应商订购足够的钢筋原材料，并进行进场验收。验收内容包括材质证明、外观检查、尺寸偏差等，确保原材料合格。

2. 设备准备：配备足够的钢筋加工设备，如钢筋切断机、弯曲机、焊接机等，并

确保设备性能良好。

3. 人员准备：组织具有丰富经验的钢筋工、焊工等施工人员，并对施工人员进行

技术培训和安全教育。

4. 施工图纸及技术要求：熟悉施工图纸和技术要求，明确钢筋工程的施工内容、

施工顺序和质量标准。

三、钢筋加工

1. 钢筋加工：根据设计图纸，采用钢筋切断机对钢筋进行切割，确保切割长度准确。

2. 钢筋弯曲：采用钢筋弯曲机对钢筋进行弯曲，确保弯曲角度符合设计要求。

3. 钢筋焊接：采用焊接机对钢筋进行焊接，确保焊接质量符合国家标准。焊接部

位应进行冷却处理，防止焊接变形。

四、钢筋安装

1. 钢筋笼制作：根据设计图纸，制作钢筋笼。钢筋笼主筋应按照设计要求布置，

箍筋间距应均匀，焊接牢固。

2. 钢筋笼安装：将制作好的钢筋笼安装到旋挖桩孔中，确保钢筋笼的位置准确，

与桩孔壁紧密接触。

3. 钢筋连接：采用焊接方式连接钢筋笼，确保连接牢固。连接部位应进行冷却处理，防止焊接变形。

旋挖桩专项施工方案

一、工艺要求及质量检验标准

1施工准备

(1)施工场地平整、施工便道畅通、机械就位；人员就位，并进行安全技术交底。计划在场地西侧设置钢筋加工场，采用C25混凝土硬化场地作为钢筋加工区，占地约600m∖硬化厚度不小于20cm o

(2)进行水泥的安定性、砂的含泥量、石子筛分、钢筋原材、焊接、机械连接和混凝土配合比配制等试验。

(3)导管进行水密试验和抗拉试验，对导管按照试验顺序依次编号。

(4)用钢尺复测测量绳长度，是否与实际长度相符。

2、定桩位

场地整平后，组织测量工程师进行放样，根据设计院交接的测量控制点，用全站仪布置二级控制点，然后采用极坐标法或直角坐标法放出具体每个桩的中心位置或轴线，由于旋挖钻机行走的影响，在放出桩位后，应打插入短钢筋作为标志，深度不小于500mm,并浇筑C20混凝土固定牢靠，然后将标高控制到短钢筋上，做好标记。每根桩定位时还需要核准后才能开始成桩，即定桩位完成后经质检验收合格，并报监理单位验收后才能进行打桩施工。

高程控制：根据规划设计院交接的高程点，在基坑内进行高程投射，以便进行对孔桩标高进行控制。

2、钢护筒的制作及埋设

钢护筒长度在4m以内，采用厚8~IOmm的钢板制作，长度大于4m

的钢护筒采用厚10~15mm钢板制作。钢护筒埋置较深时，采用多节钢护筒连接使用。钢护筒的内径应大于钻头外径，护筒的直径比孔直径大500mm,钢护筒应高于地面0.3m。本工程桩基拟采用长度4m内的钢护筒。

钢护筒埋设工作是旋挖钻机施工的开端,要求钢护筒平面定位与垂直度应准确，钢护筒周围和护筒底脚应紧密，不透水。以测量放样定出的桩心短钢筋为圆心，2-3倍的孔桩半径为半径，定出4个点,插短钢筋作为标志，要求两点连线穿过桩中心（见下图），形成十字丝，短钢筋埋深不小于500mm,浇筑C20混凝土固定牢靠，保证其稳定不动，并采用全站仪或水准仪测量一个高程,标定到外围的短钢筋头上，以便控制护筒安装高度及桩顶标高。先挖一个孔桩直径大小的圆坑（留出短钢筋的位置不挖），再把钢护筒吊放进孔内，用卷尺测量调整护筒位置,使护筒外边缘到到4个短钢筋头的距离相等,此时钢护筒中心与孔桩中心重合。同时用水平尺或线坠检查钢护筒垂直度，确定钢护筒的孔口标高，然后对称、均匀将护筒外侧与孔壁之间的空隙采用其周围的渣土回填夯实，以固定护筒，使其不移位，不倾斜，夯填时要防止钢护筒偏斜。

旋挖桩钢筋笼吊装方案

一、工程背景和目标

旋挖桩工程是土木工程中常见的一项基础工程，钢筋笼作为旋挖桩的

重要组成部分，需要进行合理安装和吊装。本方案旨在设计一个安全、高

效的旋挖桩钢筋笼吊装方案，确保工程质量和人员安全。

二、吊装准备工作

1.装备准备：确认旋挖机具备吊装钢筋笼的能力，配备合适的钢丝绳、吊具和其他必要的工具。

2.现场布置：根据作业现场的实际情况，确保钢筋笼的放置区域平坦、空间充足，并设置合适的施工保护措施。

3.钢筋笼制作：根据设计要求，提前制作好合格的钢筋笼，并进行标

记和编号，方便吊装安装。

三、吊装操作步骤

1.检查吊装设备：检查吊装设备是否完好，吊钩、吊绳、吊具是否无

损坏、变形或磨损。

2.钢筋笼检查：检查钢筋笼是否符合设计要求，没有损坏或错位的钢筋。

3.吊装前准备：在钢筋笼周围设置标志和警示牌，确保周围人员不靠

近吊装区域。

4.吊装方式选择：选择合适的吊装方式，如单点吊、双点吊等，根据

实际情况确保吊装安全稳定。

5.吊装操作：将吊钩连接到钢筋笼的吊具上，并调整吊绳长度，使钢筋笼垂直悬空。

6.吊装控制：通过设备操作人员的指挥，控制吊装速度和高度，避免钢筋笼的晃动和倾斜。

7.定位安装：当钢筋笼吊装到合适的位置时，根据设计要求进行定位安装，确保钢筋笼稳固。

四、现场安全措施

1.周围警示：在吊装现场周围设置明显的警示标志和警戒线，告知周围人员禁止进入吊装区域。

2.人员防护：所有参与吊装操作的人员必须佩戴安全帽、安全带等个人防护装备，严禁站在吊装物体下方。

3.吊装区域清理：保持吊装区域的平整和清洁，清除杂物和障碍物，确保吊装过程中的安全。

旋挖桩钢筋笼吊装施工方案及安全措施

1. 引言

本文档旨在制定旋挖桩钢筋笼吊装的施工方案，确保施工过程中的安全性和质量。在钢筋笼吊装过程中，我们将严格遵守相关的安全规定和操作规程，并采取必要的安全措施，以减少施工风险和事故发生的可能性。

2. 施工方案

2.1 设备准备

在施工现场，我们将准备如下设备：

•旋挖机：用于进行桩孔的钻探和钻杆的下沉。

•吊车：用于吊装钢筋笼和放入桩孔中。

•钢筋笼：按照设计要求预制好的钢筋笼。

•钢丝绳和吊具：用于将钢筋笼吊装到桩孔中。

•控制工具和工作平台：用于操作吊装设备和安全施工。

2.2 施工流程

1.清理施工现场，并确保场地平整和通风良好。

2.根据设计要求确定桩孔的位置和尺寸。

3.使用旋挖机进行桩孔的钻探，过程中要注意稳定机身和保持挖掘速度

均匀。

4.钻完桩孔后，检查孔壁是否平整，必要时进行修整。

5.将钢筋笼吊装到桩孔中，确保笼体与桩孔壁之间的间隙均匀。

6.检查钢筋笼的垂直度和水平度，必要时进行调整。

7.将混凝土灌入桩孔中，注意均匀灌注，避免产生空洞。

8.待混凝土凝固后，进行桩头处理，确保桩顶平整。

2.3 安全措施

在进行旋挖桩钢筋笼吊装施工时，我们将采取以下安全措施：

1.工人必须佩戴个人防护装备，包括安全帽、安全鞋、手套等。

2.施工现场必须设置明显的警示标志，并划定安全作业区域。

3.操作人员必须经过专门培训，并持有相关证书。

4.设备必须经过检查和维护，确保正常运行和安全使用。

5.吊装过程中，必须保持沟通畅通，以避免误操作和事故发生。

6.钢筋笼吊装前，必须检查其质量和稳定性，确保安全吊装。
