海康视频云存储介绍教学文稿

海康威视双控存储配置文档双控设备需要三个IP ，一个集群IP和两个控制器的ip。

控制操作通过集群IP。

1、集群配置双控设备有两个控制器，首先要建立集群，统一两个控制器的心跳。

连接任意一个控制器的管理口，输入https：//10.254.254.254：2004 用户名web_admin 密码123进入集群管理，点击自动配置心跳，几十秒后，自动会显示出此控制器的集群心跳信息：本地集群心跳 10.254.254.1远程集群心跳 10.254.254.2在此控制器上配置集群资源IP以相同的方法登陆另一个控制器，配置另一个控制器的集群心跳，和集群IP点击自动配置心跳，几十秒后，自动会显示出此控制器的集群心跳信息：本地集群心跳 10.254.254.2远程集群心跳 10.254.254.1集群配置好后，重启存储——同时重启两个控制器或直接关闭存储再开启。

2.配置控制器IP分别登陆到各个控制器，在系统管理中修改系统绑定网口信息，控制器是将四个数据口绑定为一个网络IP口使用的，后面最好插4根网线。

3.建立存储磁盘管理——使用集群IP，登陆到存储，在存储管理中先选择磁盘管理，点击Expand ，勾选所有存储，进行检测。

阵列管理——添加磁盘阵列，每个磁盘阵列添加不要超过8块磁盘。

同时要留至少一块硬盘做热备盘。

存储池管理——进入存储池管理界面，把上一步建立的阵列都添加到存储池。

逻辑卷管理——添加逻辑卷。

添加一个私有卷，添加一个备份卷，再添加一个私有卷，添加一个备份卷，顺序一定要是私有—备份—私有—备份。

这四个卷大小选择40G。

然后再建立逻辑卷，每个不超过8T。

4.CVR配置。

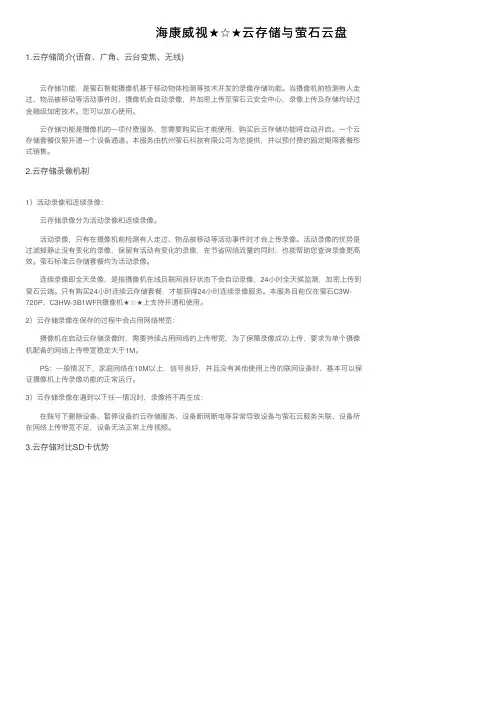

海康威视★☆★云存储与萤⽯云盘1.云存储简介(语⾳、⼴⾓、云台变焦、⽆线)云存储功能，是萤⽯智能摄像机基于移动物体检测等技术开发的录像存储功能。

当摄像机前检测有⼈⾛过、物品被移动等活动事件时，摄像机会⾃动录像，并加密上传⾄萤⽯云安全中⼼，录像上传及存储均经过⾦融级加密技术。

您可以放⼼使⽤。

云存储功能是摄像机的⼀项付费服务，您需要购买后才能使⽤，购买后云存储功能将⾃动开启。

⼀个云存储套餐仅限开通⼀个设备通道。

本服务由杭州萤⽯科技有限公司为您提供，并以预付费的固定期限套餐形式销售。

2.云存储录像机制1）活动录像和连续录像：云存储录像分为活动录像和连续录像。

活动录像，只有在摄像机前检测有⼈⾛过、物品被移动等活动事件时才会上传录像。

活动录像的优势是过滤掉静⽌没有变化的录像，保留有活动有变化的录像，在节省⽹络流量的同时，也能帮助您查询录像更⾼效。

萤⽯标准云存储套餐均为活动录像。

连续录像即全天录像，是指摄像机在线且联⽹良好状态下会⾃动录像，24⼩时全天候监测，加密上传到萤⽯云端。

只有购买24⼩时连续云存储套餐，才能获得24⼩时连续录像服务。

本服务⽬前仅在萤⽯C3W-720P、C3HW-3B1WFR摄像机★☆★上⽀持开通和使⽤。

2）云存储录像在保存的过程中会占⽤⽹络带宽：摄像机在启动云存储录像时，需要持续占⽤⽹络的上传带宽，为了保障录像成功上传，要求为单个摄像机配备的⽹络上传带宽稳定⼤于1M。

PS：⼀般情况下，家庭⽹络在10M以上，信号良好，并且没有其他使⽤上传的联⽹设备时，基本可以保证摄像机上传录像功能的正常运⾏。

3）云存储录像在遇到以下任⼀情况时，录像将不再⽣成：在账号下删除设备、暂停设备的云存储服务、设备断⽹断电等异常导致设备与萤⽯云服务失联、设备所在⽹络上传带宽不⾜，设备⽆法正常上传视频。

3.云存储对⽐SD卡优势4.如何试⽤云存储每个⽀持云存储的设备均有⼀次“7天录像云存储试⽤30天”的机会，您可以通过以下两种路径领取：（1）添加设备完成时- 默认开通云存储，即可成功开始试⽤。

海康威视视频云存储解决方案正文目录第一章概述.............................................................1.1 系统简介 ........................................................1.2 设计原则 ........................................................1.3 设计目标 ........................................................1.4 术语及缩略语解释 ................................................1.4.1 术语解释 ....................................................1.4.2 英文/缩略语解释 ............................................. 第二章总体设计 .........................................................2.1 需求说明 ........................................................2.1.1 功能性需求说明 ..............................................2.1.2 非功能性需求说明 ............................................2.2 技术路线 ........................................................2.3 逻辑架构 ........................................................2.4 系统特点 ........................................................2.4.1 高效灵活的空间管理 ..........................................2.4.2 海量数据的快速检索 ..........................................2.4.3 持续可靠的数据服务 ..........................................2.4.4 高可扩展的应用支撑 ..........................................2.4.5 开放透明的兼容系统 ..........................................2.5 应用场景 ........................................................ 第三章视频类云存储设计 .................................................3.1 系统软硬件设计 ..................................................3.1.1 软件设计 ....................................................3.1.2 硬件设计 ....................................................3.2 系统物理拓扑 ....................................................3.3 系统功能设计 ....................................................3.3.1 视频存储功能 ................................................3.3.2 录像管理功能 ................................................3.3.3 系统管理功能 ................................................3.3.4 运维管理功能 ................................................3.4 系统业务流程 ....................................................3.4.1 视频存储流程 ................................................3.4.2 视频检索流程 ................................................3.4.3 视频读取流程 ................................................3.5 系统项目设计 ....................................................3.5.1 项目信息收集 ................................................3.5.2 云存储设计流程 ..............................................3.5.3 云存储管理服务器设计 ........................................3.5.4 存储容量计算 ................................................3.6 系统软硬件总参考清单 ............................................ 第四章图片类云存储设计 .................................................4.1 系统软硬件设计 ..................................................4.1.1 软件设计 ....................................................4.1.2 硬件设计 ....................................................4.2 系统物理拓扑 ....................................................4.3 系统功能设计 ....................................................4.3.1 图片存储功能 ................................................4.3.2 系统管理功能 ................................................4.3.3 运维管理功能 ................................................4.4 系统业务流程 ....................................................4.4.1 图片存储流程 ................................................4.4.2 图片检索流程 ................................................4.4.3 图片下载流程 ................................................4.5 系统项目设计 ....................................................4.5.1 项目信息收集 ................................................4.5.2 云存储设计流程 ..............................................4.5.3 云存储管理服务器设计 ........................................4.5.4 存储容量计算 ................................................4.6 系统软硬件总参考清单 ............................................ 第五章视频、图片混合云存储设计 .........................................5.1 系统软硬件设计 ..................................................5.1.1 软件设计 ....................................................5.1.2 硬件设计 ....................................................5.2 系统物理拓扑 ....................................................5.3 系统功能设计 ....................................................5.3.1 视频存储功能 ................................................5.3.2 录像管理功能 ................................................5.3.3 图像存储功能 ................................................5.3.4 系统管理功能 ................................................5.3.5 运维管理功能 ................................................5.4 系统业务流程 ....................................................5.4.1 视频业务流程 ................................................5.4.2 图片业务流程 ................................................5.5 系统项目设计 ....................................................5.5.1 项目信息收集 ................................................5.5.2 云存储设计流程 ..............................................5.5.3 云存储管理服务器设计 ........................................5.5.4 云存储存储设备设计 ..........................................5.6 系统软硬件总参考清单 ............................................ 第六章存储技术对比分析 .................................................6.1.1 存储技术现状 ................................................6.1.2 存储技术对比分析 ............................................ 第七章附件.............................................................7.1 《视频云存储容量计算工具》 ......................................7.2 主要硬件产品介绍 ................................................7.2.1 存储管理服务器 ..............................................7.2.2 存储主机 ....................................................表格目录表1 视频监控云存储与传统集中存储对比表................................ 表2 视频监控云存储与文件云存储对比表..................................图片目录图1. 云存储逻辑架构图................................................. 图2. CVM软件架构 ..................................................... 图3. CVS软件架构 ..................................................... 图4. CVA软件架构 ..................................................... 图5. ASS软件架构 ..................................................... 图6. 视频云存储物理结构图............................................. 图7. 视频云存储系统功能图............................................. 图8. 视频存储流程..................................................... 图9. 视频检索流程..................................................... 图10. 视频读取流程.................................................... 图11. 管理节点双机部署方式............................................ 图12. 管理节点集群部署方式............................................ 图13. CVM软件架构 .................................................... 图14. CVS软件架构 .................................................... 图15. ASS软件架构 .................................................... 图16. 图片类云存储系统物理结构........................................ 图17.视频云存储系统功能.............................................. 图18. 图片直存流程.................................................... 图19. 图片非直存流程.................................................. 图20. 图片下载流程....................................................图21. 管理节点双机部署方式............................................ 图22. 管理节点集群部署方式............................................ 图23. CVM软件架构 .................................................... 图24. CVS软件架构 .................................................... 图25. CVA软件架构 .................................................... 图26. ASS软件架构 .................................................... 图27. 视频图片混合云存储物理结构图.................................... 图28. 视频云存储系统功能图............................................ 图29. 管理节点双机部署方式............................................ 图30. 管理节点集群部署方式............................................ 图31. CVR直连存储图 .................................................. 图32. 视频云存储拓扑图................................................第一章概述1.1 系统简介随着视频监控系统规模越来越大，以及高清视频的大规模应用，视频监控系统中需要存储的数据和应用的复杂程度在不断提高，且视频数据需要长时间持续地保存到存储系统中，并要求随时可以调用，对存储系统的可靠性和性能等方面都提出了新的要求。

海康威视视频云存储解决方案正文目录第一章概述 (7)1.1 系统简介 (7)1.2 设计原则 (8)1.3 设计目标 (9)1.4 术语及缩略语解释 (10)1.4.1 术语解释 (10)1.4.2 英文/缩略语解释 (11)第二章总体设计 (16)2.1 需求说明 (16)2.1.1 功能性需求说明 (16)2.1.2 非功能性需求说明 (17)2.2 技术路线 (19)2.3 逻辑架构 (20)2.4 系统特点 (22)2.4.1 高效灵活的空间管理 (22)2.4.2 海量数据的快速检索 (24)2.4.3 持续可靠的数据服务 (25)2.4.4 高可扩展的应用支撑 (26)2.4.5 开放透明的兼容系统 (27)2.5 应用场景 (28)第三章视频类云存储设计 (30)3.1 系统软硬件设计 (30)3.1.1 软件设计 (30)3.1.2 硬件设计 (40)3.2 系统物理拓扑 (42)3.3 系统功能设计 (44)3.3.1 视频存储功能 (44)3.3.2 录像管理功能 (45)3.3.3 系统管理功能 (46)3.3.4 运维管理功能 (46)3.4 系统业务流程 (47)3.4.1 视频存储流程 (47)3.4.2 视频检索流程 (48)3.4.3 视频读取流程 (49)3.5 系统项目设计 (50)3.5.1 项目信息收集 (50)3.5.2 云存储设计流程 (52)3.5.3 云存储管理服务器设计 (52)3.5.4 存储容量计算 (55)3.6 系统软硬件总参考清单 (57)第四章图片类云存储设计 (64)4.1.1 软件设计 (64)4.1.2 硬件设计 (71)4.2 系统物理拓扑 (72)4.3 系统功能设计 (74)4.3.1 图片存储功能 (74)4.3.2 系统管理功能 (75)4.3.3 运维管理功能 (76)4.4 系统业务流程 (76)4.4.1 图片存储流程 (76)4.4.2 图片检索流程 (78)4.4.3 图片下载流程 (79)4.5 系统项目设计 (80)4.5.1 项目信息收集 (80)4.5.2 云存储设计流程 (81)4.5.3 云存储管理服务器设计 (82)4.5.4 存储容量计算 (84)4.6 系统软硬件总参考清单 (86)第五章视频、图片混合云存储设计 (91)5.1 系统软硬件设计 (91)5.1.1 软件设计 (91)5.2 系统物理拓扑 (101)5.3 系统功能设计 (103)5.3.1 视频存储功能 (103)5.3.2 录像管理功能 (103)5.3.3 图像存储功能 (104)5.3.4 系统管理功能 (104)5.3.5 运维管理功能 (104)5.4 系统业务流程 (104)5.4.1 视频业务流程 (104)5.4.2 图片业务流程 (104)5.5 系统项目设计 (105)5.5.1 项目信息收集 (105)5.5.2 云存储设计流程 (106)5.5.3 云存储管理服务器设计 (107)5.5.4 云存储存储设备设计 (110)5.6 系统软硬件总参考清单 (112)第六章存储技术对比分析 (119)6.1.1 存储技术现状 (119)6.1.2 存储技术对比分析 (126)第七章附件 (132)7.1 《视频云存储容量计算工具》 (132)7.2 主要硬件产品介绍 (132)7.2.1 存储管理服务器 (132)7.2.2 存储主机 (133)表格目录表1 视频监控云存储与传统集中存储对比表 (128)表2 视频监控云存储与文件云存储对比表 (130)图片目录图1. 云存储逻辑架构图 (20)图2. CVM软件架构 (31)图3. CVS软件架构 (34)图4. CVA软件架构 (36)图5. ASS软件架构 (39)图6. 视频云存储物理结构图 (43)图7. 视频云存储系统功能图 (44)图8. 视频存储流程 (48)图9. 视频检索流程 (49)图10. 视频读取流程 (50)图11. 管理节点双机部署方式 (53)图12. 管理节点集群部署方式 (55)图13. CVM软件架构 (65)图14. CVS软件架构 (68)图15. ASS软件架构 (70)图16. 图片类云存储系统物理结构 (73)图17. 视频云存储系统功能 (74)图18. 图片直存流程 (77)图19. 图片非直存流程 (78)图20. 图片下载流程 (79)图21. 管理节点双机部署方式 (83)图22. 管理节点集群部署方式 (84)图23. CVM软件架构 (92)图24. CVS软件架构 (95)图25. CVA软件架构 (97)图26. ASS软件架构 (100)图27. 视频图片混合云存储物理结构图 (102)图28. 视频云存储系统功能图 (103)图29. 管理节点双机部署方式 (108)图30. 管理节点集群部署方式 (109)图31. CVR直连存储图 (121)图32. 视频云存储拓扑图 (125)第一章概述1.1 系统简介随着视频监控系统规模越来越大，以及高清视频的大规模应用，视频监控系统中需要存储的数据和应用的复杂程度在不断提高，且视频数据需要长时间持续地保存到存储系统中，并要求随时可以调用，对存储系统的可靠性和性能等方面都提出了新的要求。

海康威视视频云存储解决方案V2.1阅读提示文档控制正文目录第一章概述 (9)1.1 系统简介 (9)1.2 设计原则 (9)1.3 设计目标 (10)1.4 术语及缩略语解释 (11)1.4.1 术语解释 (11)1.4.2 英文/缩略语解释 (12)第二章总体设计 (16)2.1 需求说明 (16)2.1.1 功能性需求说明 (16)2.1.2 非功能性需求说明 (17)2.2 技术路线 (18)2.3 逻辑架构 (19)2.4 系统特点 (21)2.4.1 高效灵活的空间管理 (21)2.4.2 海量数据的快速检索 (22)2.4.3 持续可靠的数据服务 (23)2.4.4 高可扩展的应用支撑 (24)2.4.5 开放透明的兼容系统 (25)2.5 应用场景 (25)第三章视频类云存储设计 (27)3.1 系统软硬件设计 (27)3.1.1 软件设计 (27)3.1.2 硬件设计 (35)3.2 系统物理拓扑 (36)3.3 系统功能设计 (38)3.3.1 视频存储功能 (38)3.3.3 系统管理功能 (39)3.3.4 运维管理功能 (40)3.4 系统业务流程 (40)3.4.1 视频存储流程 (40)3.4.2 视频检索流程 (41)3.4.3 视频读取流程 (42)3.5 系统项目设计 (43)3.5.1 项目信息收集 (43)3.5.2 云存储设计流程 (44)3.5.3 云存储管理服务器设计 (45)3.5.4 存储容量计算 (47)3.6 系统软硬件总参考清单 (49)第四章图片类云存储设计 (54)4.1 系统软硬件设计 (54)4.1.1 软件设计 (54)4.1.2 硬件设计 (59)4.2 系统物理拓扑 (60)4.3 系统功能设计 (62)4.3.1 图片存储功能 (62)4.3.2 系统管理功能 (63)4.3.3 运维管理功能 (63)4.4 系统业务流程 (64)4.4.1 图片存储流程 (64)4.4.2 图片检索流程 (66)4.4.3 图片下载流程 (66)4.5 系统项目设计 (67)4.5.1 项目信息收集 (67)4.5.3 云存储管理服务器设计 (69)4.5.4 存储容量计算 (71)4.6 系统软硬件总参考清单 (72)第五章视频、图片混合云存储设计 (77)5.1 系统软硬件设计 (77)5.1.1 软件设计 (77)5.1.2 硬件设计 (85)5.2 系统物理拓扑 (85)5.3 系统功能设计 (87)5.3.1 视频存储功能 (87)5.3.2 录像管理功能 (87)5.3.3 图像存储功能 (87)5.3.4 系统管理功能 (88)5.3.5 运维管理功能 (88)5.4 系统业务流程 (88)5.4.1 视频业务流程 (88)5.4.2 图片业务流程 (88)5.5 系统项目设计 (88)5.5.1 项目信息收集 (88)5.5.2 云存储设计流程 (89)5.5.3 云存储管理服务器设计 (90)5.5.4 云存储存储设备设计 (92)5.6 系统软硬件总参考清单 (94)第六章存储技术对比分析 (100)6.1.1 存储技术现状 (100)6.1.2 存储技术对比分析 (106)第七章附件 (110)7.1 《视频云存储容量计算工具》 (110)7.2 主要硬件产品介绍 (110)7.2.1 存储管理服务器 (110)7.2.2 存储主机 (111)表格目录表1 视频监控云存储与传统集中存储对比表 (107)表2 视频监控云存储与文件云存储对比表 (109)图片目录图1. 云存储逻辑架构图 (19)图2. CVM软件架构 (28)图3. CVS软件架构 (30)图4. CVA软件架构 (32)图5. ASS软件架构 (34)图6. 视频云存储物理结构图 (37)图7. 视频云存储系统功能图 (38)图8. 视频存储流程 (41)图9. 视频检索流程 (42)图10. 视频读取流程 (43)图11. 管理节点双机部署方式 (46)图12. 管理节点集群部署方式 (47)图13. CVM软件架构 (55)图14. CVS软件架构 (57)图15. ASS软件架构 (58)图16. 图片类云存储系统物理结构 (61)图17.视频云存储系统功能 (62)图18. 图片直存流程 (65)图19. 图片非直存流程 (66)图20. 图片下载流程 (67)图21. 管理节点双机部署方式 (70)图22. 管理节点集群部署方式 (71)图23. CVM软件架构 (78)图24. CVS软件架构 (80)图25. CVA软件架构 (82)图26. ASS软件架构 (84)图27. 视频图片混合云存储物理结构图 (86)图28. 视频云存储系统功能图 (87)图29. 管理节点双机部署方式 (91)图30. 管理节点集群部署方式 (92)图31. CVR直连存储图 (102)图32. 视频云存储拓扑图 (105)第一章概述1.1 系统简介随着视频监控系统规模越来越大，以及高清视频的大规模应用，视频监控系统中需要存储的数据和应用的复杂程度在不断提高，且视频数据需要长时间持续地保存到存储系统中，并要求随时可以调用，对存储系统的可靠性和性能等方面都提出了新的要求。

1管理安全防范是人防与技防的结合，监控系统需要不同的人员进行操作，有复杂的系统架构和操作流程，因此，监控平台必须具备丰富的管理功能、稳定性和安全性，我司采用海康威视集中监控软件平台进行管理中心的构建。

海康威视集中监控软件是海康威视自主研发的一套分布式监控系统，系统主要包括中心服务器、流媒体服务器、、注册服务器、WEB服务器、存储服务器、客户端几个部分，该系统可以对本项目所有类型的前端设备进行集中式管理。

集中监控软件主要采用分布式的分级管理的模式对前端的监控点进行统一监管，以控制单元为单位。

➢网页服务器：安装apache+mysql+php，运行BS管理系统和BS客户端网页，可以跨平台（linux/windows）。

整个平台最繁琐的架设步骤就是网页服务器的架设和配置➢接入服务器（注册服务器）：设备注册，命令转发➢流媒体服务器：实时视频分发➢报警服务器：设备报警上传到报警服务器，再转发到相应的客户端➢中心存储服务器：按照配置的录像计划，通过流媒体获取设备实时视频，保存到磁盘阵列如下是各服务器和客户端的功能简介：1.中心服务器●校时功能：中心服务器可定时对前端设备进行校时●日志维护功能：中心服务器可根据设定的时间定时清理各种日志●用户验证功能：中心服务器对系统中登录的各个模块进行合法性验证●数据定期备份：数据库每隔一定时间自动对数据进行本地备份●备份数据库服务器：还有另外一台服务器作为备用数据库服务器，当现在的数据库服务器所在PC出现故障时，将备用数据库服务器的IP 改为现用的数据库服务器地址就可以了直接使用2.注册服务器●注册服务器分为前端接入和客户端接入●前端接入主要负责前端设备的接入和代理，接受和转发前端设备与中心平台的通信信令●客户端接入主要负责客户端与中心平台之间的会话。

3.WEB服务器●打包了apache、mysql、php等服务器模块●运行BS管理系统和BS客户端网页，可以跨平台（linux/windows）。

存储服务器操作手册目录第一章存储服务器的功能........................................................................................................- 2 -1.1功能概述........................................................................................................................- 2 -1.2性能概述........................................................................................................................- 2 -1.3运行环境........................................................................................................................- 3 - 第二章存储服务器的使用........................................................................................................- 4 -2.1运行前的准备................................................................................................................- 4 -2.1.1磁盘的组织.........................................................................................................- 4 -2.1.2原始数据库文件.................................................................................................- 4 -2.1.3 确认运行环境....................................................................................................- 5 -2.2服务器操作说明............................................................................................................- 5 -2.2.1首次运行.............................................................................................................- 5 -2.2.2主界面说明.........................................................................................................- 6 -2.2.3启动服务器.........................................................................................................- 7 -2.2.4停止服务器.........................................................................................................- 8 -2.2.5系统配置.............................................................................................................- 8 -2.2.6退出.....................................................................................................................- 8 -2.2.7配置录像计划.....................................................................................................- 8 -2.2.8未录通道日志记录功能.....................................................................................- 9 - 第三章存储服务器的数据库备份..........................................................................................- 10 -3.1 数据库的备份还原.....................................................................................................- 10 -3.2存储服务器的重新安装..............................................................................................- 11 -第一章存储服务器的功能1.1功能概述存储服务器软件实现对监控录像数据的统一保存，它通过直接连接设备或者通过流媒体服务器获取视频数据流，并以数据块的方式保存在预分配的磁盘空间中，通过磁盘数据的索引文件保存录像数据信息。
