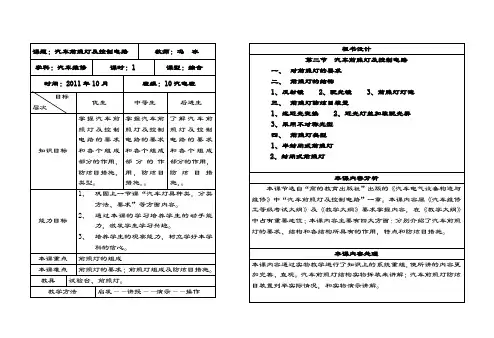

《汽车前照灯电路分析》教学设计

汽车前照灯控制电路分析汽车前照灯控制电路是控制车辆前灯的亮灭和亮度的电路系统。

前照灯是车辆行驶时有必要使用的灯光，用于提供足够的照明以确保驾驶员的安全。

控制电路是通过使用开关和电路元件来实现灯光的控制和调节，具有重要的安全性能。

整个汽车前照灯控制电路通常包括以下几个部分：开关电路、保险丝、继电器、电源电路和前照灯本身。

首先，开关电路是前照灯控制的核心，它可以通过开关控制灯光的亮灭。

开关通常位于车辆驾驶员位置的方便位置，驾驶员可以通过操作开关来控制灯光的开启和关闭。

在开关电路中，通过连接电路和中断电路，将电流引导到灯具或切断电流，从而实现灯光的控制。

其次，保险丝是为了防止电流过大而损坏电路元件或引起火灾的安全装置。

保险丝通常安装在电源电路的入口处，它可以在电流超过额定值时自动断开电路。

这样可以防止电流过大，保护电路和灯具的安全。

然后，继电器是为了处理大功率负载的电磁开关。

在前照灯控制电路中，继电器通常用于控制前照灯的高低亮度调节。

继电器通过控制较低功率信号来打开或关闭较大功率电路，从而提供足够的电流以点亮前照灯。

另外，电源电路是为汽车前照灯提供电能的部分，通常由电瓶和发电机组成。

电瓶是车辆电气系统的主要电源，为各种电器设备提供电能。

发电机则通过车辆行驶时发动机的转动产生电能，同时为电瓶充电，以维持电气系统的正常运行。

最后，前照灯本身是连接在电路中的灯具装置，通过电流来产生光亮。

前照灯通常由氙气灯或LED灯组成，这些灯具具有高亮度和较长的寿命。

总的来说，汽车前照灯控制电路是一个复杂而严谨的电路系统，通过开关和电路元件的配合，实现对前照灯的控制和调节。

这样可以确保驾驶员在夜间行驶时有足够的照明，提高行驶安全性。

然而，为保证前照灯控制电路的正常工作，需要进行定期维护和检修，以确保各个电路元件的正常工作和连接可靠。

《汽车前照灯电路分析》教学设计一、教学目标1.了解汽车前照灯的作用和分类。

2.掌握汽车前照灯电路的基本原理和工作方式。

3.能够分析并设计汽车前照灯电路。

二、教学内容1.汽车前照灯的作用和分类。

2.汽车前照灯电路的基本原理和工作方式。

3.汽车前照灯电路的分析和设计。

三、教学过程1.导入（5分钟）通过讲解汽车前照灯的作用和分类，引起学生对课题的兴趣，激发学习的欲望。

2.知识讲解（25分钟）2.1汽车前照灯的作用：提供行驶途中的照明，提高行车安全。

2.2汽车前照灯的分类：近光灯、远光灯、雾灯、转向灯等。

3.实验演示（30分钟）3.1示范汽车前照灯电路原理图。

3.2配置实验设备，将实验仪器连接到汽车电路中，进行电路的分析和测试。

3.3演示前照灯的工作原理和电路分析过程。

4.知识巩固与讨论（20分钟）4.1向学生提问，巩固所学知识。

4.2开展讨论，引导学生分析和设计不同类型的汽车前照灯电路。

5.练习与拓展（30分钟）5.1自主练习：学生独立完成相关练习题，巩固所学知识。

6.总结与评价（10分钟）回顾本节课学习内容，总结所学知识点，并评价学生的表现。

四、教学手段与资源1.教学手段：讲授、实验演示、讨论、练习、自主学习。

2.教学资源：电脑、投影仪、实验仪器、相关课件和资料。

五、教学评价方法1.学生课堂表现评价：积极参与讨论、提问和回答问题的能力。

2.练习评价：对学生练习题的完成情况进行评价。

3.学习成果评价：通过学生的实际操作和设计，对其掌握的知识和能力进行评价。

六、教学反思1.在导入环节，可以使用多媒体资源，如图片、视频等来引起学生对课题的兴趣。

2.在实验演示环节，要确保实验设备的可靠性，以保证实验的顺利进行。

3.在讨论环节，要引导学生主动思考和提出问题，积极参与讨论。

4.在练习与拓展环节，可以设置一些应用题和实际问题，培养学生的综合运用能力。

汽车前照灯（大灯）电路控制的形式及分析方法汽车前照灯控制电路有些是比较复杂的，电路的分析及电流的走向，在汽车电路的故障诊断中起着非常重要的作用。

为了帮助读者及维修人员搞清楚各电路的流向及控制方法，现将一些常见的前照灯控制电路（控制火线式带大灯继电器和变光继电器、控制搭铁式带大灯继电器和变光继电器、只带大灯继电器的控制形式大灯控制电路、带远光和近光继电器的大灯控制形式大灯控制电路、没有继电器的火线控制式大灯控制电路、没有继电器的控制搭铁式的大灯控制电路）及电流控制电路，给出详尽的电路分析方法，节省大量的时间，资料非常难得宝贵，无论是对修理工和教师，都有很大的帮助作用。

一、带大灯继电器和变光继电器大灯控制电路1. 控制火线式（1）大灯不工作时（2）前照灯继电器工作电路当灯光开关接通后，其电路是:蓄电池正极→易熔线FL→灯光开关→灯光继电器通电线圈→搭铁→蓄电池负极左前照灯远光灯工作电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→左远光灯→搭铁→蓄电池的负极。

右前照灯远光灯工作电路蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→W点→右远光灯→搭铁→蓄电池的负极。

远光指示灯电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝A →W 点→Q 点→远光指示灯→搭铁→蓄电池的负极。

当接通变光开关时，左右前照灯的近光灯电路接通： 左前照灯近光灯工作电路蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝B →左近光灯→搭铁→蓄电池的负极。

右前照灯近光灯工作电路远光指示灯变光继电器灯光继电器灯光开关远光左近光右变光开关K 1→ →→→ →→ → →→K 2→→ QFL保险丝A保险丝B→远光W→→→ →→→ →→→→→→ → →→→ →→→ 近光蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2的下触点→保险丝B →右近光灯→搭铁→蓄电池的负极。

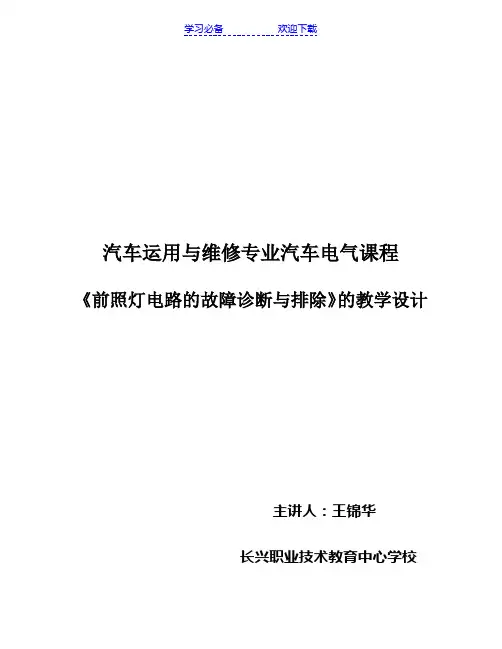

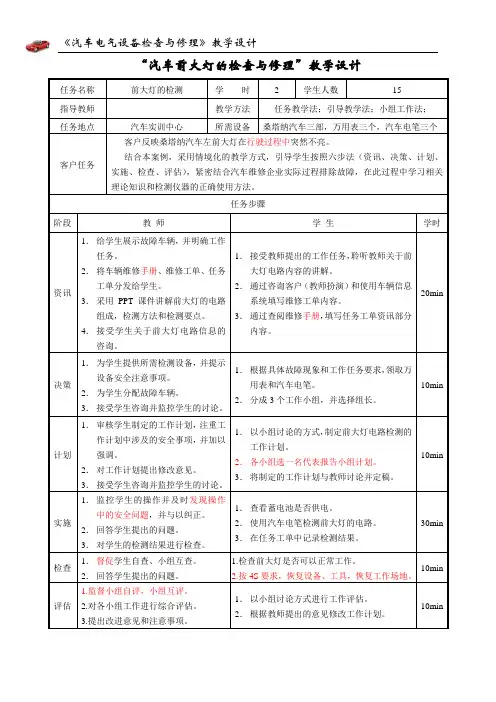

汽车运用与维修专业汽车电气课程《前照灯电路的故障诊断与排除》的教学设计主讲人：王锦华长兴职业技术教育中心学校《前照灯电路的故障诊断与排除》的教学设计一、教育思想与教学设计的理念职业教育是面向市场的，我校以职业岗位的能力需求为源头，以培养学生的综合素质为最高目标，对课程体系进行改革以适应社会需要。

针对汽车运用与维修专业职业岗位中的重要的典型工作任务设置理实一体化模块教学，旨在满足学生在职业岗位的任职要求，提升毕业生的就业能力与可持续发展能力，使之能够更好地适应企业对高素质高技能人才的需求。

本课题是需要学生独立完成而且有多种技术路径可以选择的综合性工作任务，基于工作过程开发理论“学校学习与企业工作相一致”的精髓，我将工作任务在特定的学习情境中展开，并依据完成该项工作任务的“工作程序”将工作对象、工具、工作方法、工作要求等生产性要素融入教学的全过程。

二、教学内容分析前照灯电路故障是汽车车身电气系统的常见故障。

《前照灯电路的故障诊断与排除》是汽车维修工必备能力标准之一；也是建立诊断思路的一个难点；更是学生逻辑思维能力、创造能力、综合能力的一个重要体现。

学生学习的过程应以动手实践为主，掌握故障诊断与排除的方法。

学习时侧重于检查方法的工艺化要求以及故障分析思路。

本课题共计6课时。

三、学情分析本课题教学主要面向汽车运用与维修专业第四学期学习阶段的学生，要有汽车电气的基础知识，了解汽车电路的识图方法，熟悉汽车电气的基本设备。

由于技校学生理论知识较薄弱，课前应针对性的重点指导，然后提出本课题相关问题，让学生为解决问题而不断实践，探索解决方法，突出以导促学，以学为主，以教辅学，发挥学生学习的自主性。

四、重点难点确定的依据与突破：教学重点：针对岗位实际作业中的技能要求确定本课题重点为：根据电路图确定故障检修的步骤，排除故障。

教学难点：鉴于本专业学生当前已掌握汽车电气维修工具使用、导线检查通断等基础理论知识，针对学生的学习特点，考虑到学生个体理解力的差异，确定本课的难点为：按工艺要求分段测量查找故障点。

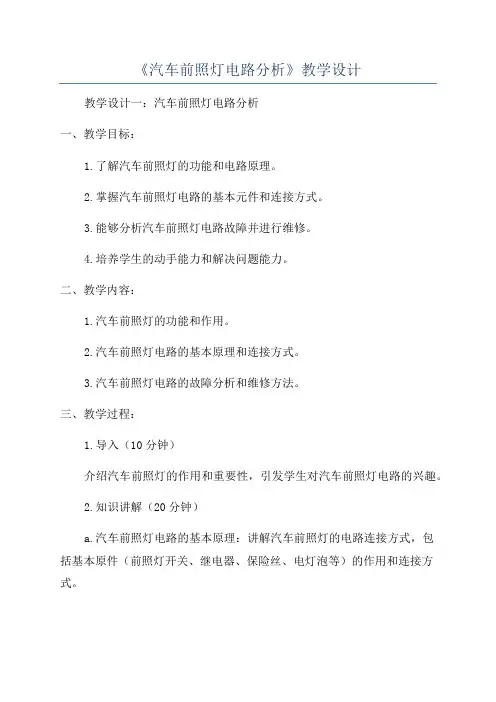

《汽车前照灯电路分析》教学设计教学设计一：汽车前照灯电路分析一、教学目标：1.了解汽车前照灯的功能和电路原理。

2.掌握汽车前照灯电路的基本元件和连接方式。

3.能够分析汽车前照灯电路故障并进行维修。

4.培养学生的动手能力和解决问题能力。

二、教学内容：1.汽车前照灯的功能和作用。

2.汽车前照灯电路的基本原理和连接方式。

3.汽车前照灯电路的故障分析和维修方法。

三、教学过程：1.导入（10分钟）介绍汽车前照灯的作用和重要性，引发学生对汽车前照灯电路的兴趣。

2.知识讲解（20分钟）a.汽车前照灯电路的基本原理：讲解汽车前照灯的电路连接方式，包括基本原件（前照灯开关、继电器、保险丝、电灯泡等）的作用和连接方式。

b.汽车前照灯电路的故障分析：讲解前照灯电路可能出现的故障原因和排查方法。

c.汽车前照灯电路的维修方法：介绍常见的前照灯电路故障的维修方法，包括更换灯泡、修复开关、更换继电器等。

3.实验操作（30分钟）通过实验操作，让学生亲自动手进行汽车前照灯电路的搭建和故障排查维修操作。

a.搭建实验电路：学生按照教师提供的实验电路图和材料，自行搭建汽车前照灯电路。

b.故障排查维修：故意制造电路故障，让学生进行故障排查和维修操作，如更换灯泡、修复开关、更换继电器等。

4.讨论总结（20分钟）让学生围绕实验操作中出现的故障和解决方法进行讨论，总结汽车前照灯电路故障排查和维修的重要步骤和注意事项。

四、教学评价：1.实验报告：要求学生撰写实验报告，包括实验操作过程、故障排查和维修步骤、实验结果等。

2.实际操作能力评估：评估学生在实验操作中的实际操作能力和动手能力。

3.知识理解能力评估：进行小测验，检查学生对汽车前照灯电路的理解和掌握程度。

五、教学拓展：1.进一步了解其他汽车电路：可拓展至其他汽车电路的原理和维修方法，如后照灯电路、转向灯电路等。

2.实地考察：组织学生参观汽修店或专业维修中心，了解实际汽车电路维修情况。

六、教学关键点和难点：1.教学关键点：讲解汽车前照灯电路的基本原理和连接方式，进行实验操作和故障排查维修。

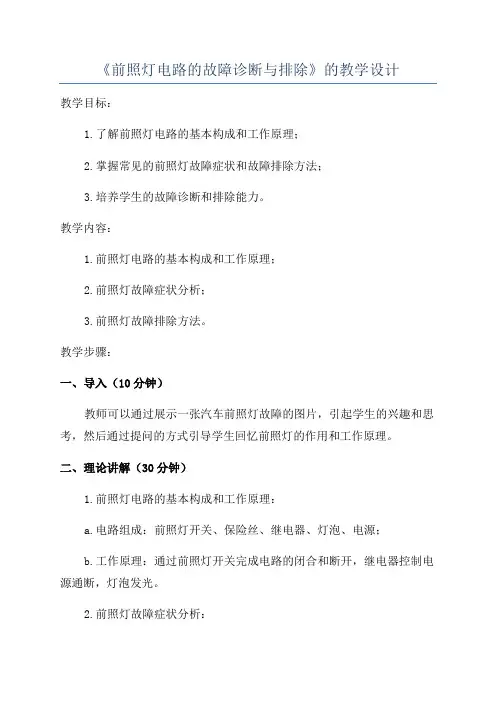

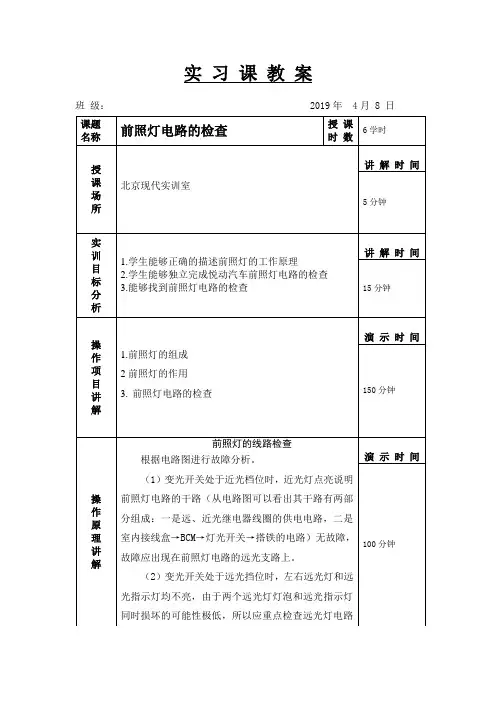

《前照灯电路的故障诊断与排除》的教学设计教学目标：1.了解前照灯电路的基本构成和工作原理；2.掌握常见的前照灯故障症状和故障排除方法；3.培养学生的故障诊断和排除能力。

教学内容：1.前照灯电路的基本构成和工作原理；2.前照灯故障症状分析；3.前照灯故障排除方法。

教学步骤：一、导入（10分钟）教师可以通过展示一张汽车前照灯故障的图片，引起学生的兴趣和思考，然后通过提问的方式引导学生回忆前照灯的作用和工作原理。

二、理论讲解（30分钟）1.前照灯电路的基本构成和工作原理：a.电路组成：前照灯开关、保险丝、继电器、灯泡、电源；b.工作原理：通过前照灯开关完成电路的闭合和断开，继电器控制电源通断，灯泡发光。

2.前照灯故障症状分析：a.灯泡不亮：可能原因包括灯泡烧坏、电源故障、线路接触不良等；b.灯泡亮暗不均匀：可能原因包括电源电压波动、线路接触不良等；c.灯泡闪烁：可能原因包括继电器故障、线路接触不良等。

三、故障排除实操（40分钟）1.灯泡不亮的故障排除：a.检查灯泡是否烧坏，可以用万用表测量灯泡的阻值；b.检查电源是否正常工作，可以用万用表测量电源电压；c.检查线路是否接触不良，可以用万用表检测线路接头的电阻。

2.灯泡亮暗不均匀的故障排除：a.检查电源电压是否波动，可以用万用表测量电源电压；b.检查线路接触是否良好，可以用万用表检测线路接头的电阻。

3.灯泡闪烁的故障排除：a.检查继电器是否正常，可以用万用表测量继电器的电阻；b.检查线路接触是否良好，可以用万用表检测线路接头的电阻。

四、总结与扩展（15分钟）教师对本节课学习内容进行总结，并提醒学生掌握故障排除的方法和技巧。

同时，教师可以引导学生拓展思考，比如前照灯故障可能还与其他部件有关，学生可以自主学习相关内容，并互相交流分享。

五、作业布置（5分钟）布置相关作业，包括复习前照灯电路的构成和工作原理，以及通过实际车辆或图片分析前照灯故障症状，并提出相应的故障排除方法。

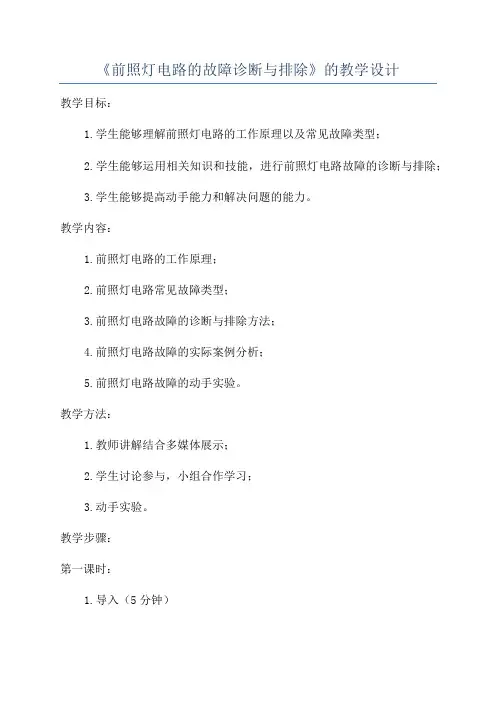

《前照灯电路的故障诊断与排除》的教学设计教学目标：1.学生能够理解前照灯电路的工作原理以及常见故障类型；2.学生能够运用相关知识和技能，进行前照灯电路故障的诊断与排除；3.学生能够提高动手能力和解决问题的能力。

教学内容：1.前照灯电路的工作原理；2.前照灯电路常见故障类型；3.前照灯电路故障的诊断与排除方法；4.前照灯电路故障的实际案例分析；5.前照灯电路故障的动手实验。

教学方法：1.教师讲解结合多媒体展示；2.学生讨论参与，小组合作学习；3.动手实验。

教学步骤：第一课时：1.导入（5分钟）教师通过举例、展示等方式，引发学生对前照灯电路故障诊断与排除的兴趣，并介绍故障诊断与排除的重要性。

2.知识讲解（20分钟）教师通过多媒体展示，介绍前照灯电路的工作原理和常见故障类型，包括灯泡熄灭、灯泡亮度减弱、灯泡闪烁等。

3.学生合作学习（20分钟）学生分成小组，讨论前照灯电路的故障诊断与排除方法，学生自主整理答案。

4.思考问题（10分钟）教师提出一些思考问题，引导学生深入思考前照灯电路故障的诊断与排除。

第二课时：1.复习（5分钟）教师带领学生回顾前照灯电路的工作原理和常见故障类型。

2.实例分析（20分钟）教师给出前照灯电路故障的实际案例，学生分组讨论并提出诊断与排除方法，教师引导学生分析案例并讲解正确答案。

3.动手实验（30分钟）教师组织学生进行前照灯电路故障的动手实验，学生自行诊断故障并进行排除，在实践中掌握前照灯电路故障的诊断与排除方法。

4.总结归纳（10分钟）教师总结本节课的教学内容，并引导学生进行思考和讨论，加深对前照灯电路故障诊断与排除的理解。

评价与反馈：1.学生根据课后作业对学生的学习进行评价；2.学生进行自我评价，对学习中的困惑和问题进行反馈；3.教师进行学生学习情况的总结评价，并提出改进建议。

前照灯控制电路教学设计1.前照灯控制电路的工作原理2.前照灯控制电路的元件选择为了设计一个稳定可靠的前照灯控制电路，我们需要选择合适的元件。

以下是一些常见的元件选择建议：-继电器：选择适合负载的继电器，其切换容量应大于前照灯的功率。

-开关：选择适当的开关来控制前照灯的亮灭。

-保险丝：通过在电路中添加保险丝来保护电路和前照灯。

3.前照灯控制电路的连接方式-将继电器的继电器线圈引脚连接到前照灯开关的输出端，以激活继电器。

-将前照灯连接到继电器的常闭开关端，以使前照灯在继电器断开时关闭。

-将继电器的电源引脚连接到车辆电源，确保继电器能够正常工作。

4.实际操作示例为了更好地理解和应用前照灯控制电路，我们提供以下实际操作示例。

步骤1：准备材料和工具准备以下材料和工具：-继电器-前照灯-开关-保险丝-电线-铁锡和焊接工具步骤2：连接电路按照以下连接方式将电路连接起来：-将继电器的继电器线圈引脚连接到前照灯开关的输出端。

-将前照灯连接到继电器的常闭开关端。

-将继电器的电源引脚连接到车辆电源。

步骤3：焊接连接使用铁锡和焊接工具进行焊接连接，确保连接稳固可靠。

步骤4：添加保险丝在电路中添加保险丝，以保护电路和前照灯。

步骤5：测试电路将电路连接到汽车电源，并通过操作前照灯开关测试电路的正常工作。

5.总结通过这个教学设计，我们详细介绍了前照灯控制电路的工作原理，并提供了一个具体的电路示例来进行实际操作。

学习者可以通过这个教学设计了解前照灯控制电路的原理和应用，并通过实际操作锻炼其动手能力和故障排除能力。

《前照灯控制电路分析》教学设计一、教学设计思路通过模拟客户对汽车前照灯常见故障现象的描述，引入对前照灯电路的识图、分析，明确排除故障思路，拟定排除故障计划，并模拟维修现场完成计划的组织实施，使学生掌握前照灯电路的工作原理，培养学生对电路的识图能力、分析能力和排故的实操能力；学习过程以学生为主体，老师为主导，模拟4S店维修现场，分组进行，通过对前照灯故障的分析，提出引起故障原因的各种猜想，引导学生进行故障分析，查找故障原因，进而进行排除故障实践探究，最后归纳出对电路故障的诊断思路和流程，并对整个教学过程进行评价和反思，为今后改进教学方法、提高教学效果服务。

二、教学设计项目：前照灯控制电路分析授课班级：12级2班专业：汽车运用与维修专业授课时间：1课时授课人：谭建鹏授课类型：理实一体化（一）教学目标1.知识目标（1）掌握汽车前照灯电路的工作原理；读懂汽车前照灯电路图；（2）能进行简单的故障分析、检测和排除。

2.能力目标（1）能够分析前照灯电路图，提出引起故障原因的各种猜想，培养学生的识图能力和创新思维能力。

（2）能够正确选择工具、仪器，完成电路的检查和故障的排除，培养学生的实操能力和职业素养。

（3）通过探究式项目实践，培养学生的分析、归纳和总结的能力。

3.情感目标通过探究式项目教学，培养学生的“5S”理念、合作意识和探究精神，养成良好的职业习惯。

（二）教学重点1.汽车前照灯电路的工作原理及故障诊断思路；2.学生的实操能力和职业素养。

（三）教学难点汽车前照灯电路的工作原理及故障诊断思路；（四）教学方法探究式项目教学法、点拨法、讨论法、总结归纳法等；（五）教学场地整车实训室 5×8标准工位4个，有集中授课和分组讨论区、资料查询区等；（六）教学器材（七）教学资讯车辆维修手册、教材、教学课件、网络教学资源等。

（八）学生已有基础汽车电工电子基础、汽车电气构造、汽车结构与原理、汽车电器检修工具使用、安全操作知识（九）教学过程学习任务工作页任务四：分析故障原因，制定出故障诊断方案。

一、前照灯的要求前照灯用于夜间行车时，照亮车前的道路和物体，行车安全，同时也可发出远光和近光交替变换的灯光信号。

2）氙气灯氙气灯，也叫HID内的高压氙气替代传统的钨丝，由于氙气灯是采用高压电流激活氙气而形成的一束电弧可在两电极之间持续放电发光。

率达到55 W，而氙灯仅需3）LED灯LED灯采用了LED（发光二极管）技术，用于汽车的外部与内部照明，LED灯的使用寿命为不容易受振动影响，使用过程中光输出亮度也不会明显下降。

LED灯适合于汽车电子的各种照明应用，包括前照灯（远光灯、近光灯），雾灯，尾灯，制动灯，转向灯，白天行2.反射镜反射镜又称反光镜，作用是最大限度地将灯泡发出的光线聚合成强光束，达到照射距离远而明亮的目的。

它是由0.6~0.8ｍｍ冷轧钢板冲压成旋转抛物面形状，面经精工研磨后镀铬或镀铝或镀银再抛光。

的反射镜多采用真空镀铝工艺，镀铝反射系数可达3.配光镜配光镜也称散光镜，由透光玻璃压制而成，是多块特殊的棱镜和透镜的组合。

其几何形状比较复杂，一般为圆形和矩形。

其主要作用是将反射镜反射出的平行光束进行折射，使车前路面和路缘都有良好而均匀的照明。

4.前照灯防眩目功能眩目是指人的眼睛突然被强光照射时，由于视神经受刺激而失去对眼睛的控制，本能地闭上眼睛，或只能看见亮光一根灯丝为远光灯丝，光度较强，灯丝放在反射镜的焦点上；另一根灯丝为近光灯丝，光度较弱，位于焦点的上方或前方。

当夜间行驶无迎面来车时，可通过控制电路接通远光灯丝，使前照灯光束射向远方，便于提高车速。

当两车相遇时，接通近光灯丝，前照灯光束倾向路面，使车前50 ｍ内路面照得十分清晰，从而避免了迎面来车驾驶员的炫目现象。

三、前照灯的控制1.前照灯控制电路丰田卡罗拉前照灯控制电路（不带自动灯控）。

2.电路组成丰田卡罗拉前照灯电路组成。

3.近光灯控制电路当闭合近光灯开关时，近光灯继电器线圈通电，控制近光灯继电器触点闭台。

继电器线圈闭合时电流路径如图：当近光灯继电器触点闭合，两侧近光灯亮起时，电流路径如图：4.远光灯控制电路当闭合远光灯开关，远光灯继电器线圈通电，控制远光灯继电器触点闭台。
