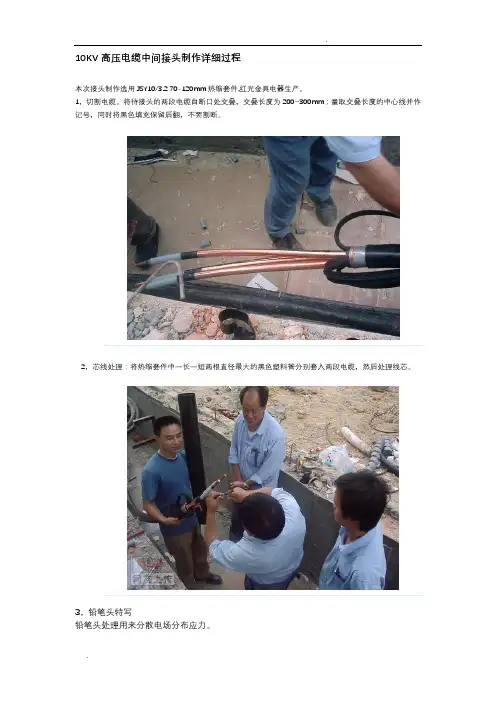

10KV高压电缆中间接头制作详细过程教程文件

10KV高压电缆中间接头制作详细过程本次接头制作选用JSY10/3.2 70-120mm热缩套件,红光金具电器生产。

1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理：将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3，铅笔头特写铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘材料，短端套入半导电管；在长端按图所示，依次套入（1，层红色绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤半导电管；将短端已经套入的黑色半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤绝缘；将套入长端最层的红色绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

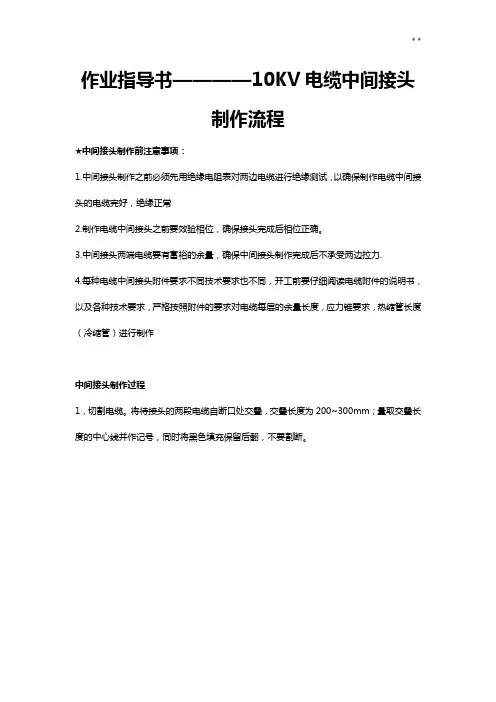

作业指导书————10KV电缆中间接头制作流程★中间接头制作前注意事项：1.中间接头制作之前必须先用绝缘电阻表对两边电缆进行绝缘测试，以确保制作电缆中间接头的电缆完好，绝缘正常2.制作电缆中间接头之前要效验相位，确保接头完成后相位正确。

3.中间接头两端电缆要有富裕的余量，确保中间接头制作完成后不承受两边拉力.4.每种电缆中间接头附件要求不同技术要求也不同，开工前要仔细阅读电缆附件的说明书，以及各种技术要求，严格按照附件的要求对电缆每层的余量长度，应力锥要求，热缩管长度（冷缩管）进行制作中间接头制作过程1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理将套件中外护套，内护套，绝缘层，应力管等所有热缩管分别套入两段电缆，然后处理线芯。

3，铅笔头特写（有特殊要求的可以不做铅笔头）铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

10KV电缆中间接头制作在电力传输和分配过程中，电缆是一个重要的组成部分。

对于电缆的连接和维护，中间接头是不可或缺的组成部分。

本文将介绍如何制作10KV电缆的中间接头。

材料准备•电缆：需要与10KV电缆相同类型的电缆•接头套管：接头套管长度应与悬空长度相等•装压套：套管压缩后所需•绞线：连接电缆的绞线需要与电缆相同材料和截面积•绝缘套管：用于覆盖绞线•接地线：长度应适合实际要求，电阻应符合要求制作步骤1.确定需要连接的电缆长度和连接方式，将连接准备好。

2.根据电缆直径选择相应的接头套管和装压套。

3.在接头套管内底部壁上钻一个适当大小的孔，用于接地线的穿透。

4.接通电缆端部的绞线，按照绞线的截面积和连接方式绞线。

5.绞线完成后，用绞线的截面积覆盖绝缘套管，并用绝缘胶带把绝缘套管包覆，以提高绝缘强度并加强整个接头的保护。

6.取下电缆绝缘层并根据实际需要清洗电缆。

7.将接地线穿过接头套管内底部的孔，与电缆接合，用绞线和绝缘套管把其覆盖。

8.将装压套嵌入接头套管中，将绞线连接部分移到套管内，并用装压套组装。

9.接地线焊接到接头套管壁上。

10.检查接头连通性，并进行绝缘测试。

安全提示•制作接头时必须按照正确的工作流程执行，不得省略任何步骤，否则可能会导致电缆事故。

•制作接头要遵循安全原则，必须戴好绝缘手套，避免直接接触裸露电线。

•操作结束后，接头必须进行全方位的检测，确保接头表面干净、整洁及电缆连接无误。

制作10KV电缆中间接头需要匹配各种材料和设备并按照正确顺序进行操作。

在操作过程中，必须遵循正确的安全和操作规范，确保接头的可靠性和稳定性。

10KV高压电缆中间头制作过程制作10KV高压电缆中间头的过程包括以下几个步骤：1.材料准备：准备主要材料，包括绝缘套管、电缆接头、接头套管、绝缘子、半导体材料、绝缘接地支架等。

确保材料的质量和完整性。

2.高压电缆准备：首先需要将两根高压电缆的外绝缘层、绝缘层和半导体层剥离，露出裸露的金属导体。

然后根据电缆接头尺寸，截取合适长度的电缆。

3.清洁处理：清洁电缆的裸露导体和绝缘层，确保其表面无杂质、油污和水分。

使用清洁剂或洗涤剂擦拭电缆表面，以提高接头的粘接性能。

4.安装电缆接头：将电缆接头插入电缆末端，将导体与接头的导体连接器相连接。

通过拧紧螺母，确保导体与接头的良好接触。

然后将半导体材料缠绕在导体和接头之间，提高电缆的绝缘性能。

5.安装绝缘子和接头套管：将绝缘子插入接头的绝缘子插槽中，使其与电缆的绝缘层完全贴合。

然后将接头套管套在接头上方，保护绝缘子和接头不受机械损伤。

6.安装绝缘接地支架：将绝缘接地支架安装在电缆的绝缘层上方。

绝缘接地支架可以提供绝缘子的电气接地保护，减少电缆绝缘层外部的电磁干扰。

7.绝缘填充：在接头套管内填充绝缘填充物，以提高电缆连接处的绝缘性能。

绝缘填充物可以填充空隙，防止水分和气体进入电缆接头。

8.密封防护：用绝缘套管将整个接头密封起来，以保护接头免受机械和环境的损害。

绝缘套管可以使用热缩管或绝缘胶带等材料。

9.检测和测试：对制作好的10KV高压电缆中间头进行检测和测试。

通过高压测试、绝缘电阻测试和局部放电测试等方式，确保电缆连接处的安全性和可靠性。

10.安装完成：经过检测和测试合格后，将制作好的10KV高压电缆中间头安装在需要连接的两根电缆的连接处。

通过紧固螺母，确保连接牢固。

以上就是10KV高压电缆中间头的制作过程。

制作过程需要严格遵循工艺要求和操作规程，以确保制作出质量可靠的电缆中间头。

制作时还需要采取相应的安全措施，确保人身安全。

电缆头为JSY10/3.2 70-120mm 热缩套件。

1,切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300m m；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

n2,芯线处理将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3,铅笔头处理；清洁半导层一一用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）；包缠应力疏散胶并套入应力控制管（图中黑色短管）4,烘烤应力控制管。

右侧为烘好的应力管5,在长端尾部套入屏蔽铜网。

6,在长端依次套入绝缘材料，短端套入内半导电管;在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3,外层 黑色外半导电管）；在短端套入黑色内半导电管7,压接芯线；注意压接质量8,打磨压接头。

打磨为了消除尖端放电*Ji*•乱stJ? V.二 hjlorg com食f ：丄工血芒' ；•.炸科严建％ ■ -. . ■ 二、牡. 、 '：：）- 舞世盘・』2广1以匚cim9,在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

10,烘烤内半导电管;将短端已经套入的黑色内半导电管移至接头上烘烤收缩, 层（白）和半导电管（黑）及应力管（黑）11，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上, 向两端加热收缩。

用配套清洁剂清洁整个芯线的绝缘在该管两管口部位包绕热熔胶，然后从中间[zFniong.corri 12,烘烤外绝缘管;将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14,各相分别套入铜网屏蔽;将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

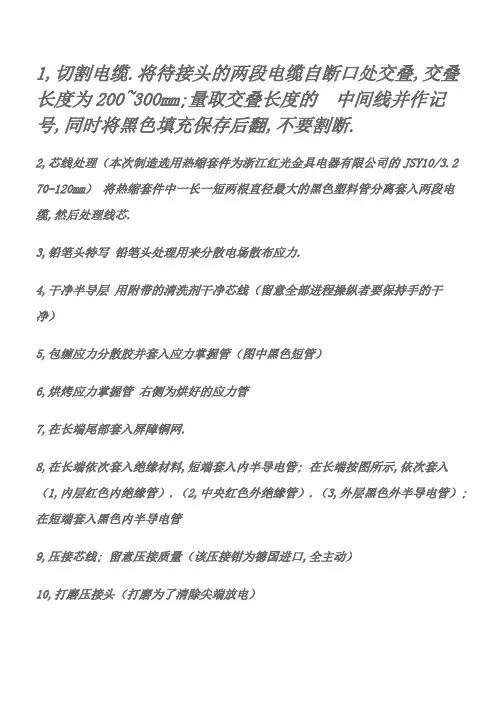

1,切割电缆.将待接头的两段电缆自断口处交叠,交叠长度为200~300mm;量取交叠长度的中间线并作记号,同时将黑色填充保存后翻,不要割断.2,芯线处理（本次制造选用热缩套件为浙江红光金具电器有限公司的JSY10/3.2 70-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分离套入两段电缆,然后处理线芯.3,铅笔头特写铅笔头处理用来分散电场散布应力.4,干净半导层用附带的清洗剂干净芯线（留意全部进程操纵者要保持手的干净）5,包缠应力分散胶并套入应力掌握管（图中黑色短管）6,烘烤应力掌握管右侧为烘好的应力管7,在长端尾部套入屏障铜网.8,在长端依次套入绝缘材料,短端套入内半导电管; 在长端按图所示,依次套入（1,内层红色内绝缘管）.（2,中央红色外绝缘管）.（3,外层黑色外半导电管）;在短端套入黑色内半导电管9,压接芯线; 留意压接质量（该压接钳为德国进口,全主动）10,打磨压接头（打磨为了清除尖端放电）11,在接头上包绕黑色半导电带,在铅笔头上用应力胶填充. 在接头上包绕黑色半导电带,包缠后接头处外径与主绝缘大小一致;在铅笔头上用红色应力胶填充,将铅笔头填瞒.12,烘烤内半导电管; 将短端已经套入的黑色内半导电管移至接头上烘烤压缩,用配套干净剂干净全部芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13,烘烤内绝缘; 将套入长端最内层的红色内绝缘管移至接头上,在该管两管口部位包绕热熔胶,然后从中央向两头加热压缩.14,烘烤外绝缘管; 将套入长端第二层的红色外绝缘管移至接头上,在该管两管口部位包绕热熔胶,然后从中央向两头加热压缩,完成后在两头包绕高压防水胶布密封.15,烘烤外半导电层; 将套入长端最外层的黑色外半导电层移至接头上,在该管两管口部位包绕热熔胶,然后从中央向两头加热压缩.16,各相分离套入铜网屏障; 将套入长端同屏障网移至接头上,用手将屏障网在各相上整平,同时留意将铜网两头压在电缆本来的屏障层上,用锡焊焊接.17,绑扎,整形; 将本来切割电缆时翻起的填充物（见图1）从新翻回,然后用白纱带将三相芯线绑扎在一路,留意：接头是否圆润平整,全在这里了.18,绑扎,整形2 有前提可在白纱带外再包绕一层高压热缩带,增长密封绝缘度,无前提不包也可.19,焊接地线; 用附带的编织铜线将接头两头的呵护钢铠联络（焊接）起来. 20,烘烤外护层; 将一端电缆中早已套入的长外护套管移到超出压接收地位时开端热缩.21,烘烤外护层2; 将另一端电缆中早已套入的短外护套管移到超出压接收地位,套住先压缩的长外护套管100mm时开端热缩.22,完成; 用黑胶布在外护套交叠处做包缠封口处理,至此,电缆中央头制造停止。

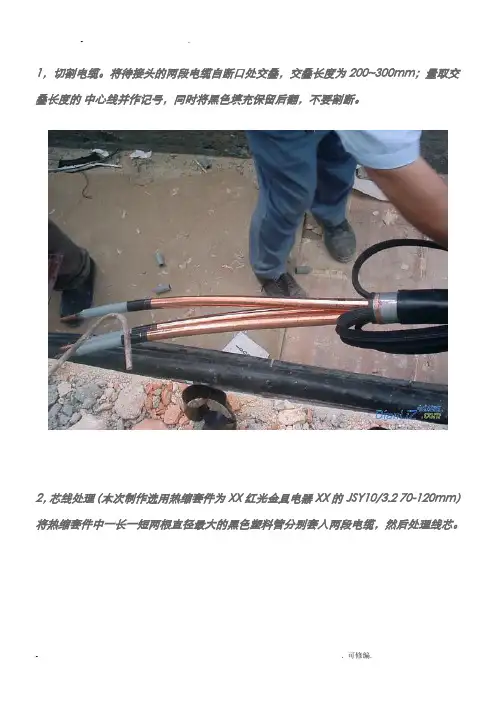

1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理（本次制作选用热缩套件为XX红光金具电器XX的JSY10/3.2 70-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3，铅笔头特写铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理（本次制作选用热缩套件为浙江红光金具电器有限公司的JSY10/3.2 70-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3，铅笔头特写铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

10KV高压电缆中间接头制作详细过程！本次接头制作选用JSY10/3.2 70-120mm热缩套件,浙江红光金具电器有限公司生产。

1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理：将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3，铅笔头特写铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

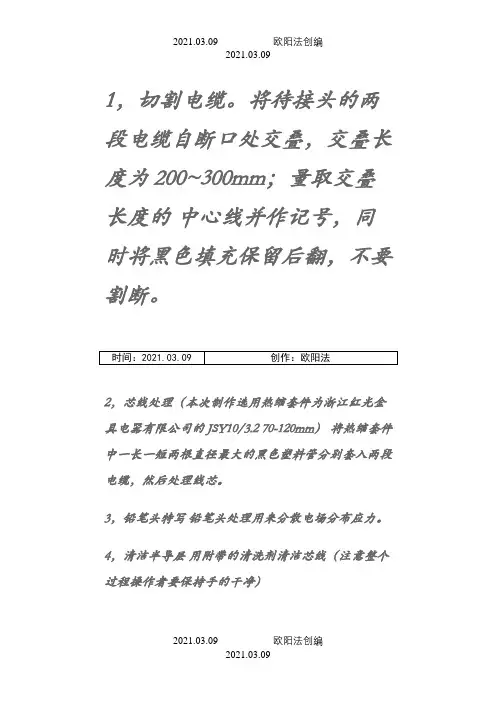

1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保存后翻，不要割断。

之邯郸勺丸创作2，芯线处理（本次制作选用热缩套件为浙江红光金具电器有限公司的JSY10/3.2 70-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3，铅笔头特写铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操纵者要坚持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘资料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

作业指导书————10KV电缆中间接头制作流程★中间接头制作前注意事项：1.中间接头制作之前必须先用绝缘电阻表对两边电缆进行绝缘测试，以确保制作电缆中间接头的电缆完好，绝缘正常2.制作电缆中间接头之前要效验相位，确保接头完成后相位正确。

3.中间接头两端电缆要有富裕的余量，确保中间接头制作完成后不承受两边拉力.4.每种电缆中间接头附件要求不同技术要求也不同，开工前要仔细阅读电缆附件的说明书，以及各种技术要求，严格按照附件的要求对电缆每层的余量长度，应力锥要求，热缩管长度（冷缩管）进行制作中间接头制作过程1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理将套件中外护套，内护套，绝缘层，应力管等所有热缩管分别套入两段电缆，然后处理线芯。

3，铅笔头特写（有特殊要求的可以不做铅笔头）铅笔头处理用来分散电场分布应力。

4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。

8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
