单相异步电动机常见故障及原因分析

单相异步电机原理
单相异步电机是一种常见的电动机，其工作原理主要基于磁场的旋转。

首先，在单相异步电机中，有一对定子绕组，称为主绕组。

这对定子绕组中的一条绕组与电源相连接，另一条绕组与一组电容器并联连接。

在电源供电的情况下，电容器会产生一个相位差，从而在定子绕组中形成一个旋转磁场。

其次，单相异步电机中还有一个旋转子，它位于定子绕组内部，并与定子绕组之间存在一定的间隙。

当旋转子静止时，由于旋转子的形状不对称，定子绕组中的旋转磁场将产生一个磁力，使得旋转子开始转动。

然而，单相异步电机由于缺乏旋转磁场的自激励，无法自动启动运行。

因此，在启动过程中，通常需要一种辅助装置来帮助启动电机。

例如，可以通过加装一个起动绕组或者一个辅助磁极来产生旋转磁场，并通过电容器来实现相位差。

综上所述，单相异步电机的工作原理主要基于磁场的旋转，通过定子绕组中的旋转磁场产生磁力，使得旋转子开始转动。

异步电动机基本知识异步电动机(asynchronous motor) 又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。

异步电动机按照转子结构分为两种形式:有鼠笼式、绕线式异步电动机。

作电动机运行的异步电机。

因其转子绕组电流是感应产生的，又称感应电动机。

异步电动机是各类电动机中应用最广、需要量最大的一种。

在中国，异步电动机的用电量约占总负荷的60％多。

基本特点转子绕组不需与其他电源相连，其定子电流直接取自交流电力系统；与其他电机相比，异步电动机的结构简单，制造、使用、维护方便，运行可靠性高，重量轻，成本低。

以三相异步电动机为例，与同功率、同转速的直流电动机相比，前者重量只及后者的二分之一，成本仅为三分之一。

异步电动机还容易按不同环境条件的要求，派生出各种系列产品。

它还具有接近恒速的负载特性，能满足大多数工农业生产机械拖动的要求。

其局限性是，它的转速与其旋转磁场的同步转速有固定的转差率（见异步电机），因而调速性能较差，在要求有较宽广的平滑调速范围的使用场合（如传动轧机、卷扬机、大型机床等），不如直流电动机经济、方便。

此外,异步电动机运行时,从电力系统吸取无功功率以励磁，这会导致电力系统的功率因数变坏。

因此，在大功率、低转速场合（如拖动球磨机、压缩机等）不如用同步电动机合理。

应用由于异步电动机生产量大,使用面广,要求其必须有繁多的品种、规格与各种机械配套。

因此，异步电动机的设计、生产特别要注意标准化、系列化、通用化。

在各类系列产品中，以产量最大、使用最广的三相异步电动机系列为基本系列；此外还有若干派生系列（在基本系列基础上作部分改变导出的系列）、专用系列（为特殊需要设计的具有特殊结构的系列）。

异步电动机的种类繁多，有防爆型三相异步电动机、ys系列三相异步电动机、y、y2系列三相异步电动机、YVP系列变频调速电动机等等. 新中国第一台异步电动机于50年代初在合肥工业大学诞生。

1. 单相异步电动机的介绍2.1分类了解决单相异步电动机不能自行启动的问题，往往采用在单相电动机的定子绕组中嵌放两套绕组，分别为主绕组和启动绕组，在启动绕组中又采用串入电阻或电容使两个绕组中的电流在时间上有一定的相位差，就可以产生旋转磁场。

因此单相电动机在类型上可分为： 2.2基本结构（2）单相电容起动电动机与电阻起动不同的是起动绕组支路串了一个电容。

电容器选择适当，使IV 超前IU 的相位达到90°⎢⎢⎢⎢⎢⎢⎣⎡罩极式电动机电容起动运转式电容运转式电容式起动电阻式起动—分相式电动机—单相异步电动机2.3单相异步电动机工作原理 在交流电机中，当定子绕组通过交流电流时，建立了电枢磁动势，它对电机能量转换和运行性能都有很大影响。

所以单相交流绕组通入单相交流产生脉振磁动势，该磁动势可分解为两个幅值相等、转速相反的旋转磁动势和，从而在气隙中建立正转和反转磁场和。

这两个旋转磁场切割转子导体，并分别在转子导体中产生感应电动势和感应电流 。

该电流与磁场相互作用产生正、反电磁转矩。

正向电磁转矩企图使转子正转；反向电磁转矩企图使转子反转。

这两个转矩叠加起来就是推动电动机转动的合成转矩。

不论是正转磁场还是反转磁场，他们的大小与转差率的关系和三相异步电动机的情况是一样的。

若电动机的转速是， 则对正转磁场而言，转差率为：对反转磁场而言，转差率为：单相异步电动机的T-s 曲线见左图由图可知单相异步电动机的主要特点有： (5) 单相罩极式异步电动机短路环 凸心 定子绕组 转子Φ1 Φ2 路环时在其内感应的电动势短路环内由于感应产生的电动势对应的电流K 的总磁通φ2 φ2ÓëKµÄºÏ³ÉÊÇ通路环的新总磁通φ’2φ2总是滞后于Φ1,气隙中产生移动磁场。

移动的方向总是从未罩住部分转向罩住部分。

这也就电动机的转向 （3）单相电容运转电动机用于300ｍｍ以上电风扇、空调压缩机等的电动机。

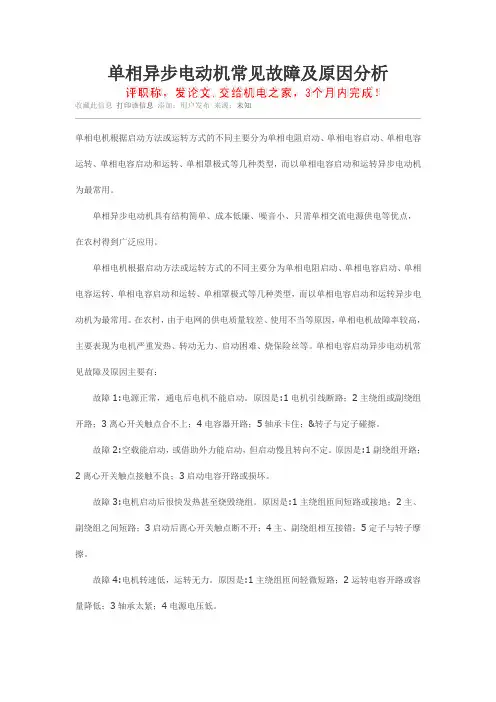

单相异步电动机常见故障及原因分析收藏此信息打印该信息添加：用户发布来源：未知单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。

单相异步电动机具有结构简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。

单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转、单相罩极式等几种类型，而以单相电容启动和运转异步电动机为最常用。

在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、启动困难、烧保险丝等。

单相电容启动异步电动机常见故障及原因主要有：故障1:电源正常，通电后电机不能启动。

原因是:1电机引线断路；2主绕组或副绕组开路；3离心开关触点合不上；4电容器开路；5轴承卡住；&转子与定子碰擦。

故障2:空载能启动，或借助外力能启动，但启动慢且转向不定。

原因是:1副绕组开路；2离心开关触点接触不良；3启动电容开路或损坏。

故障3:电机启动后很快发热甚至烧毁绕组。

原因是:1主绕组匝间短路或接地；2主、副绕组之间短路；3启动后离心开关触点断不开；4主、副绕组相互接错；5定子与转子摩擦。

故障4:电机转速低，运转无力。

原因是:1主绕组匝间轻微短路；2运转电容开路或容量降低；3轴承太紧；4电源电压低。

故障5:烧保险丝。

原因是:1绕组严重短路或接地；2引出线接地或相碰；3电容击穿短路。

故障6:电机运转时噪音太大。

原因是:1绕组漏电；2离心开关损坏；3轴承损坏或间隙太大；4电机内进入异物。

单相异步电动机的分类\应用与常见故障分析单相异步电动机是利用单相电源供电的一种小容量交流电动机,它的结构简单,运行可靠,维修方便,并可以直接使用220v交流电源供电,所以得到广泛应用。

但由于电网的供电质量差异、使用不当等原因,使单相异步电动机的故障率较高。

操作人员应能通过听、看、闻、摸等手段随时注意电动机的运行状态。

单相异步电动机由于使用的启动方法不同,使其结构也存在较大的差异,因而形成了不同的类型。

现就单相异步电动机的分类、应用及常见的故障现象做一分析。

一、单相异步电动机的分类及应用一般的三相电动机在接通三相交流电后,电机定子绕组通过交变电流后产生旋转磁场并感应转子,从而使转子产生电动势,并相互作用而形成电磁转矩,使转子转动。

但单相电动机只能产生脉动磁场,不能产生旋转磁场,因此单相电动机必须另外设计使它产生旋转磁场,转子才能转动,常见单相交流电机有罩极式和分相式。

1、罩极式电机①、结构特点:罩极式电机的定子有凸极式和隐极式两种,较小容量的为凸极式,转子采用笼形结构,定子每个磁极的极面上在1/3到1/2处开一个小槽,用一个闭合的短路环把部分磁极罩住,每个磁极的工作绕组集中绕在凸极周围。

当电动机通电后,磁极的磁通分布在空间上是移动的,从而使磁极上被罩住部分的磁场,比未罩住部分的磁场滞后些,因而磁极构成旋转磁场,电动机转子便旋转启动工作。

②、应用:罩极式单相电动机可以很方便地转换成二极或四极转速,以适应不同转速电器配套使用。

但它的启动性能及运行性能较差,效率和功率因数都较低,并且方向不能改变。

主要用于小功率空载启动的场合,如计算机后面的散热风扇、各种仪有风扇、电唱机等。

2、分相式电动机分相式电动机常在定子上安装两套绕组,一套是工作绕组,长期接通电源工作;另一套是启动绕组,用以产生启动转矩和固定电动机转向,两套绕组在空间上相差900电角度。

两套绕组通入的交流电在相位上相差900。

一般通过电阻或电容使电流分相,因此就出现了以下几种常见的分相式电机。

这是主副绕组相同的时候的原理图，主副绕组不同的时候用倒顺开关的接线法改变主绕组或副绕组的电流方向可以实现正反转。

如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！单相异步电动机常见故障及原因分析发布日期：2008/8/10 16:41:04 来源：本站原创作者：肖文焱点击：2521单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。

单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。

在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。

单相电容启动异步电动机常见故障及原因主要有：-单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。

单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。

在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。

单相电容启动异步电动机常见故障及原因主要有：故障1:电源正常，通电后电机不能启动。

原因是:1电机引线断路，此时电机没有电流声音；处理办法即：检查开关保险丝和电机内部绕组是非开路。

2主绕组或副绕组开路，此时电机会有电流声音电压高的话在空载状态下电机可以启动；处理方法：检查离心开关和启动绕组是非开路。

单相异步电动机常见故障及处理方法单相异步电动机是一种常见的电动机类型，广泛应用于各种家用电器和小型机械设备中。

然而，由于长期使用或其他原因，单相异步电动机可能会发生故障。

了解这些常见故障及其处理方法对于电机的正常工作至关重要。

在下面的文章中，我们将讨论一些常见的单相异步电动机故障及其处理方法。

1.失去动力或启动困难：这是单相异步电动机最常见的故障之一、可能的原因包括电源故障、电源电压不稳定、线圈连接松动、定子绕组开路或转子故障。

解决此问题的方法包括检查电源、检查电源电压、重新连接线圈、维修定子绕组或更换转子。

2.运行电流过高：运行电流过高可能会导致电动机停机。

可能的原因包括负载过重、定子绕组短路或转子故障。

解决此问题的方法包括降低负载、检查定子绕组并修复短路、更换转子。

3.单相电流过载：单相电流过载通常是由于系统中的不平衡电流引起的。

可能的原因包括供电电压不平衡、线圈绕组连接不正常或电源线松动。

解决此问题的方法包括检查电压平衡、重新连接线圈、检查电源线连接并紧固。

4.噪音和振动：电动机的噪音和振动可能是由于轴承磨损、转子不平衡或机械结构故障引起的。

解决此问题的方法包括更换轴承、校正转子平衡或修复机械结构。

5.烧坏继电器保护器：继电器保护器可用于防止电动机过载或短路。

如果继电器保护器频繁烧坏，则可能是由于过载、短路或保护器故障引起的。

解决此问题的方法包括检查电动机负载、调整保护器的设置或更换故障保护器。

6.其他故障：其他可能的故障包括电动机发热、电机无相、电机频繁停机等。

解决这些问题的方法根据具体情况而定，可能需要进行进一步的诊断和检修。

为了确保单相异步电动机的正常运行，定期维护和保养是非常重要的。

定期检查和清洁电动机，确保电源供应正常，避免超负荷工作，并定期润滑轴承。

如果发现任何异常，应及时采取适当的措施进行修复或更换。

此外，应该遵循正确的操作规程和安全注意事项，以防止故障发生。

总之，了解单相异步电动机的常见故障及其处理方法对于确保其正常运行和延长使用寿命非常重要。

维修基本知识（二）单相异步电动机的故障现象及排除方法单相异步电动机按其启动方法不同可分多种，但在实际中应用最广泛的是电容分相单相异步电动机。

因此本部分内容主要以该类电动机为例予以分析，电阻分相及罩极电动机的故障分析与处理与本内容大体相访。

电容分相单相异步电动机的常见故障主要有：一、电源正常，但通电后电动机不转动出现这类故障可以从两方面找原因：一是电动机电气方面的故障；二是电动机机械方面的故障。

1、启动绕组本身断路对此可用万用表欧姆挡测量启动绕组的直流电阻，一般均应小于几十欧姆或上百欧姆。

如电阻值太大，说明启动绕组本身断路。

如断路点在槽外较明显处，则可用焊接法予以恢复，否则需拆除部分或全部绕组予以更换。

2、离心开关在启动时触点未闭合（1）离心开关的结构离心开关的具体结构多种多样，但其基本工作原理均大体相仿，现以如图表2-1所示常见的一种为例予以说明。

该离心开关由旋转部分和静止部分所组成，图2-1a为旋转部分，它安装于电动机转轴上，与电动机一起旋转，旋转部分主要由三个受拉力弹簧2控制的指形铜触片1组成。

该铜触片与电动机转轴是相互绝缘的，但三个铜触片本身在电路上则是相互连通的。

图2-1b所示为静止部分，它固定安装在端盖或机座上，静止部分主要由两个相互绝缘的半圆形铜环3组成，这两个半圆形铜环与机座（端盖）也互相绝缘，其中一个半圆环接电源；另一个半圆环接启动绕组（其作用相当于交流接触器中接交流电源及接电动机的两个静触点）。

当电动机静止时指形铜触片在弹簧片2拉力作用下，分别压在两个半圆形铜环的侧面，由于三个指形铜触片本身是连通的（相当于交流接触器中的动触桥），这样就使启动绕组与电源接通，电动机开始启动。

当电动机转速达到某一数值时，安装于旋转部分的指形铜触片由于离心力的作用而向外张开，使铜触片与半圆形铜环分离，即将启动绕组从电源上切除，电动机启动结束，进入正常运行。

图2-1离心开关的结构a）为旋转部分 b）所示为静止部分（ 2 ）离心开关常见故障离心开关的常见故障主要有离心开关不闭合（即指形铜触片无法压在半圆形铜环上）和离心开关打不开（即指形铜触片无法与半圆形铜环脱离）。

单相异步电动机不能自行启动的原因单相异步电动机不能自行启动的原因在各种家用电器中，单相异步电动机的使用非常广泛，它们具有结构简单、操作方便等特点，可广泛应用于洗衣机、电风扇、肉碎机等家电中。

然而，有时单相异步电动机会出现不能自行启动的情况，这使得很多人感到不知所措。

下面，我们将从不同角度分析单相异步电动机不能自行启动的原因，并提出相应的解决方法。

1. 电源供应问题单相异步电动机工作时，需要一个稳定的电源供应。

如果电源电压过低、波动或者不足时，就会使单相异步电动机无法启动。

因此在检修单相异步电动机启动故障时，首先需要检查其电源供应是否稳定，在确保电源供应充足的情况下再进行其他检查。

解决方法：检查电源线路或电源插座是否接触良好，或者使用电压稳定器。

2. 电机损坏单相异步电动机长期使用，可能会发生电机损坏。

电机损坏分为转子故障和定子故障两种情况。

若检测到电机转子断路，容易形成电机的“死点”，从而影响电动机的启动；如果定子故障，则可能出现线圈烧毁、绝缘老化等现象，也会造成电动机启动困难。

解决方法：更换损坏的电机零件，修理电机或更换电机。

3. 搅拌物质阻碍运转如果单相异步电动机的转子受到物质卡住，就会出现抗力增大的情况，从而导致电动机启动困难。

如果转子内部的损坏严重，也会造成电机启动困难。

解决方法：清理搅拌物质，检查电机内部是否有碎片或异物，或者更换电机。

4. 开关故障单相异步电动机启动过程中，开关故障也会造成电动机启动困难。

如果开关故障，电流不能连续流通，就会影响单相异步电动机的启动。

解决方法：更换故障开关，或修理开关故障。

总结：单相异步电动机不能自行启动有很多原因，如电源供应问题、电机损坏、搅拌物卡住或内部故障、开关故障等。

在检查电动机故障时，需要全面分析问题并采取相应的解决方法。

为了保障单相异步电动机的长期运转，建议每隔一段时间对其进行检修和维护。

单相异步电动机起动转矩不足或起动困难
故障原因及解决办法
单相异步电动机起动转矩不足或起动困难其缘由可能是：①电容器电容量不足；②绕组短路；③电源电压过低；④轴承卡滞；
⑤齿轮箱内机械零件被卡住。

解决的方法是：
(1)轴承卡滞的缘由是有异物缠绕，或轴承内孔有机械损伤。

处理方法是清除异物。

假如是轴承或转轴有机械损伤，可用刮刀轻轻修刮。

如轴承损坏严峻则应更换。

(2)前后端盖不同心或前后轴承不同心的处理方法。

把齿轮箱打开，取出斜齿轮，用手捏住转子轴旋转，假如发觉有一点过紧，用木锤或小铜锤在电动机前端盖轴过紧的方位上轻小扣击一下，再旋转转子，假如较前松了，连续在这个位置上敲击，直至松紧匀称为止。

假如在上述部位敲击第一下后转子转动更困难了，则应在相反部位敲击，使它恢复原来位置，然后再查找其他点进行敲击。

假如是球形轴承，调整时要把前后端盖拆除，将球形连接片螺钉松开，调整好位置以后再拧紧。

(3)齿轮箱内机械零件被卡住而引起电动机不能起动时，必需打开齿轮箱。

若是有异物堵塞，应清除异物；假如是润滑脂变硬，使零件被卡住，应更换润滑脂。

(4)后端盖螺钉拧得过紧也会引起内盖变形，因而产生转子轴转动
困难。

此时只需把后端盖螺钉销拧松点，用手转动转轴，直至没有轴紧现象为止。

电动机常见故障的原因和判断方法? ?摘??要? ?电动机在运行过程中，经常会出现故障。

当电动机发生故障时，电路将无法正常工作。

那么，当电动机的运行发生故障时，我们应该根据故障发生的现象，找出电动机的故障原因，并判断出故障所在。

?前??言? ?电动机是一种应用非常广泛的电气动力设备。

特别是三相异步交流电动机，具有结构简单，运行可靠，维护方便，效率高，重量轻，价格低等特点。

在工业方面，三相异步电动机主要被应用于拖动各种机床、起重机、水泵和中小型鼓风机等设备。

在农业方面，它被应用于拖动排灌机械、脱粒机、粉碎机以及其他农副产品加工机械等。

单相异步电动机则在家用电器产品中得到广泛应用。

如电钻、小型鼓风机、医疗器械、风扇、冷冻机、空调机、抽油烟机及家用水泵等，它是家用现代化电器设备必不可少的动力源。

在工业上，单相异步电动机也常用于通风与锅炉设备以及其他伺服机构上。

?同其他任何动力设备一样，电动机在运行过程中，也常常会出现故障。

?三相异步电动机的故障一般可分为电气故障和机械故障。

电气故障主要是指带电体及其附属机构，包括定子绕组、转子绕组、电刷等故障；机械故障主要指非带电体的故障，包括轴承、风扇、端盖、转轴、机壳等故障。

?一、电动机运行故障的原因?造成电动机运行不正常的原因，有电源方面和负载方面的原因，也有可能是使用环境不良、安装不当、维护不周造成的，另外电动机本身发生故障时，也会使电动机发生运行故障。

?（一）电源方面的原因?1．电源电压过高或过低?（1）?电压过低：电动机的电磁转矩将显着减小。

起动困难甚至不能起动，即使能起动，但转速上升很慢，起动时间过长，达不到额定转速，导致电动机电流过大、温升高，甚至冒烟烧毁。

如果在运行过程中电源电压降低，负载不变时，电动机将过载运行，转速降低、电流增大、绕组过热。

?（2）?电压过高：会提高电动机磁路的饱和程度，导致铁损增大；同时电流增大导致铜损增大。

由于损耗的增加，使电动机过热不能正常工作。

单相异步电动机过热故障检修
1．绕组短路。

当运转绕组或起动绕组短路时，短路线圈会产生很大的热量，并发出噪声。

若电动机持续运行，热量无法散发，将导致电动机过热，损坏未短路的绕组。

因此，电动机过热时应立即停机检查，根据具体情况采取相应措施进行修理。

2．绕组接地。

接地较严重时后果与短路一样，轻则电动机过热，严重时烧毁绕组。

3．运转绕组与起动绕组碰线短路。

当运转绕组与起动绕组碰线短路时，电流经运转绕组流入起动绕组，时间一长起动绕组就会烧毁。

要寻找碰线部位，可将两个绕组分别与电动机接线端分开，然后将检验灯一端接运转绕组，另一端接起动绕组，若检验灯亮即表明两绕组相碰短路。

然后，依次将运转绕组的各极与起动绕组断开，若断开某一极时检验灯熄灭，则表明该极绕组与起动绕组碰线短路。

查找碰线处并将其包扎绝缘即可。

如果仍无法确定碰线部位，只有将起动绕组的线圈拆开进行检查。

4．轴承损坏或缺少润滑脂。

轴承损坏使定子、转子相擦，或轴承内缺少润滑脂，都会使电动机过热。

检查轴承，若缺少润滑脂，应添加适量润滑脂；如果轴承磨损或损坏，则应更换轴承。

5．过载。

电动机过载时，会因绕组过流而使电动机过热。

若负载过重但无法调整，应更换功率较大的电动机。

如果过载是因电动机内部部件相碰、阻塞等造成，则应检修电动机机械部分。

图3 单相异步电动机的机械特性单相异步电动机原理及正反转单相异步电动机是指用单相交流电源供电的异步电动机。

单相异步电动机具有结构简单、成本低廉、噪声小、使用方便、运行可靠等优点，因此广泛用于工业、农业、医疗和家用电器等方面，最常见于电风扇、洗衣机、电冰箱、空调等家用电器中。

但是单相异步电动机与同容量的三相异步电动机相比，体积较大，运行性能较差。

因此，单相异步电动机一般只制成小容量的电动机，功率从几瓦到几千瓦。

单相异步电动机在家用电器中的应用特别广泛，与人们的生活密切相关。

单行异步电动机的结构如下图：一、 单相异步电动机的工作原理和机械特性 当单相正弦交流电通入定子单相绕组时，就会在绕组轴线方向上产生一个大小和方向交变的磁场，如图1所示。

这种磁场的空间位置不变，其幅值在时间上随交变电流按正弦规律变化，具有脉动特性，因此称为脉动磁场，如图2(a)所示。

可见，单相异步电动机中的磁场是一个脉动磁场，不同于三相异步电动机中的旋转磁场。

(a)交变脉动磁场 (b)脉动磁场的分解 图2 脉动磁场分解成两个方向相反的旋转磁场为了便于分析，这个脉动磁场可以分解为大小相等，方向相反的两个旋转磁场，如图2(b)所示。

它们分别在转子中感应出大小图1 单相交变磁场相等，方向相反的电动势和电流。

两个旋转磁场作用于笼型转子的导体中将产生两个方向相反的电磁转矩T+和T- ，合成后得到单相异步电动机的机械特性，如图3所示。

图中，T+为正向转矩，由旋转磁场B m1产生；T- 为反向转矩，由反向旋转磁场B m2产生，而T为单相异步电动机的合成转矩。

从图3可知，单相异步电动机一相绕组通电的机械特性有如下特点：1．当n=0时，T + =T-，合成转矩T=0。

即单相异步电动机的启动转矩为零，不能自行启动。

2．当n＞0时，T＞0；n＜0时，T＜0。

即转向取决于初速度的方向。

当外力给转子一个正向的初速度后，就会继续正向旋转；而外力给转子一个反向的初速度时，电机就会反转。
