配合比设计计算步骤

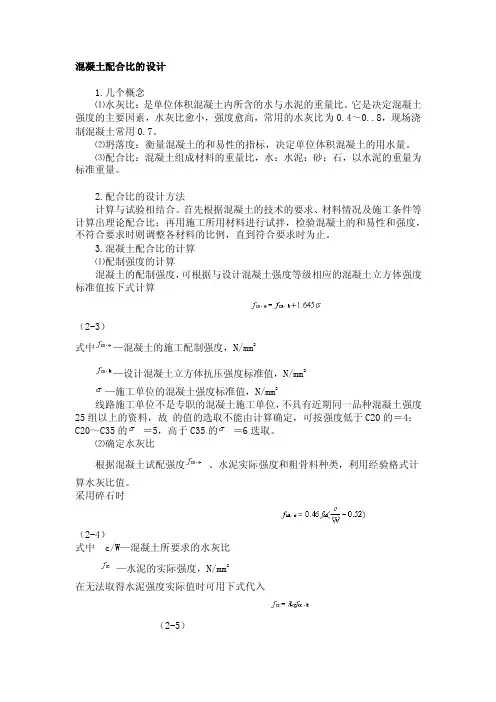

一、确定计算配合比
1. 确定砼配制强度（f cu,o）
f cu,o = f cu,k+1.645σ
式中f cu,o—混凝土配制强度（MPa）；
f cu,k —混凝土立方体抗压强度标准值（MPa）；
σ—混凝土强度标准差（MPa）。
混凝土σ可按表6.8.1取值。
表6.8.1 混凝土σ取值
混凝土强度等级C35
σ（MPa） 4.0 5.0 6.0
2.确定水灰比（W／C）
αa、αb－－－－回归系数，可按表6.8.2采用。
表6.8.2 回归系数αa和αb 选用表
石子品种αaαb
碎石0.460.07
卵石0.480.33
为了保证混凝土的耐久性，水灰比还不得大于表6.18中规定的最大水灰比值，如计算所得的水灰比大于规定的最大水灰比值时，应取规定的最大水灰比值。
3. 选定砼单位拌和用水量（m w0）
（1）干硬性和塑性混凝土用水量的确定
根据所用骨料的种类、最大粒径及施工所要求的坍落度值，查表6.8.3、6.8.4选取1m3混凝土的用水量。
表6.8.3 干硬性混凝土的用水量
拌和物稠度卵石最大粒径（
mm)碎石最大粒径（mm)
项目指标102040162040
维勃稠度
（s)16～20175160145180170155 11～15180165150185175160
5～10185170155190180165
表6.8.4 塑性混凝土的用水
量
拌和物稠度卵石最大粒径（mm)碎石最大粒径（mm)项目指标102031.540162031.540
坍落度（mm)10～30190170160150200185175165 35～50200180170160210195185175 55～70210190180170220205195185 75～90215195185175230215205195
（2）流动性和大流动性混凝土的用水量计算
a.以表6.8.4中坍落度90mm的用水量为基础，按坍落度每增大20mm，用水量增加5kg，计算出未掺外加剂时混凝土的用水量。
b.掺外加剂时的混凝土用水量按下式计算：
m wa=m w0(1-β)
式中m wa——掺外加剂时，每1m3混凝土的用水量(kg/m3 ) ；
m w0——未掺外加剂时，每1m3混凝土的用水量(kg/m3 ) ；
β——外加剂的减水率（％），应经试验确定。
4.确定单位水泥用量（ m c0）
未保证混凝土的耐久性，由上式计算求得的 m c0还应满足表6.6.1规定的最小水泥用量，如计算所得的水泥用量小于规定的最小水泥用量时，应取规定的最小水泥用量值。
5. 确定砂率（ßs）
（1）查表法—根据骨料的种类、最大粒径、水灰比按表6.8.5选用。
表6.8.5 混凝土的砂率（％）
水灰比（w/c）
卵石最大粒径（mm）碎石最大粒径（mm）102040162040
0.4026～3225～3124～3030～3529～3427～32
0.5030～3529～3428～3333～3832～3730～35
0.6033～3832～3731～3636～4135～4033～38
0.7036～4135～4034～3939～4438～4336～41（2）计算法
α：拨开系数。机械拌和取1.1～1.2；人工拌和1.2～1.4。
6. 计算单位砂、石用量
（1）体积法

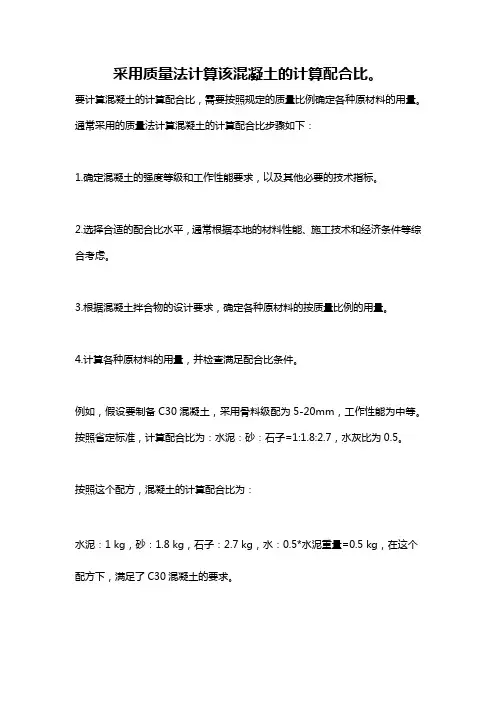

（2）质量法
根据以上公式可计算出单位砂、石用量m g0、m s0。
8. 写出砼计算配合比
1m3砼材料用量：水泥：砂：石：水=1：x : y : z ，W/C = z
二、配合比的试配、调整与确定
1.基准配合比的计算
按混凝土初步计算配合比称取实际工程中使用的材料进行试拌。当试拌出的拌和物坍落度或维勃稠度不能满足要求，或粘聚性和保水性不良时，应在保持水灰比不变的条件下相应调整用水量和砂率，直到符合要求为止，然后提出供检验强度用的基准配合比。
1.砼拌和物和易性调整方法有
1）若坍落度不满足：
S过小——应保持W/C 不变，增加水泥浆量；
S过大——保持砂率不变，增加骨料用量。
2）若粘聚性、保水性不满足要求时，应保持骨料总量不变，调整砂率。
•调整时间不超过20min，直到符合要求。根据调整后的材料用量计算砼拌和物的基准配合比。
2. 强度复核
采用3个水灰比不同的配合比：
（1）基准配合比的水灰比
（2）基准配合比的水灰比 + 0.05
（3）基准配合比的水灰比－0.05
用水量与基准配合比相同，砂率可作适当调整（增、减1%）。每个配合比做1组试件，进行标准养护28d，测出混凝土的抗压强度。
3.试验室配合比确定
根据强度检验结果、湿表观密度进一步修正配合比，可得到试验室配合比设计值。
可按下列原则确定单位混凝土的材料用量：
①确定用水量（m w）
取基准配合比中的用水量（m w），并根据制作强度检验试件时测得的坍落度（或维勃稠度）值加以适当调整。
②确定水泥用量（m c）
取用水量乘以由“强度—水灰比”关系定出的，为达到配制强度（f cu,0）所必须的水灰比。
确定粗、细骨料用量（m sb、m Gb）
③取基准配合比中砂、石用量，并按定出的水灰比做适当调整。
根据实测拌和物湿表观密度修正配合比：
①根据强度检验结果修正后定出的混凝土配合比，计算出砼的“计算湿表观密度”（ρ’cp ）
②将混凝土的实测表观密度（ρcp）除以“计算湿表观密度”（ρ’cp ）得出“校正系数”（δ）
③将砼配合比中各项材料用量乘以校正系数（δ），得到最终确定得试验室配合比设计值。
三、施工配合比确定
设计配合比是以干燥状态骨料为基准，而工地存放的砂、石都含有一定的水分。所以，现场材料的实际称量应按工地砂石的含水情况进行修正，修正后的配合比为施工配合比。
根据砂、石的实际含水率，将试验室配合比换算为施工配合比。
设施工现场实测砂、石含水率分别为a%、b%，则
