电力电子技术课后答案

第1章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

I mI 3 =⎰202)(21πωπt d I m =21 I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35，I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314, I d3=41I m3=78.5第2章整流电路3．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；晶闸管的额定电流为：I N＝（1.5~2）×27.57∕1.57＝26~35（A）具体数值可按晶闸管产品系列参数选取。

5．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当α=30︒时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①u d、i d和i2的波形如下图：13．三相桥式全控整流电路，U 2=100V ，带电阻电感负载，R =5Ω，L 值极大，当α=60︒时，要求：① 画出u d 、i d 和i VT1的波形； ② 计算U d 、I d 、I dT 和I VT 。

解：①u、i 和i 的波形如下：，I d ＝（U d －E ）∕R解方程组得：U d ＝（πR 0.9U 2cos α＋2X B E ）∕（πR ＋2X B ）＝44.55（V ）ΔU d ＝0.455（V ） I d ＝4.55（A ）又∵即得出+cos(γ︒=0.479860)换流重叠角γ＝61.33°- 60°=1.33°最后，作出整流电压U d的波形如下：，u d、i VT1和i VT2的波形如下：U 二极管电流和变压器二次测电流的有效值分别为I VD ＝I d ∕3＝97.38∕3＝32.46（A ）I 2a ＝32I d ＝79.51（A ） u d 、i VD1和i 2a 的波形如下：γ＝63.35°－60°＝3.35°u d、I VT1和I VT2的波形如下：30．单相桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？答：单相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 ~ 180︒，当负载为电感负载时，要求的晶闸管移相范围是0 ~ 90︒。

第一章第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

《电力电子技术》习题及解答第1章思考题与习题晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

第一章第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

电力电子技术2-1 与信息电子电路中的二极管对比，电力二极管拥有如何的构造特色才使得其拥有耐受高压和大电流的能力？答： 1.电力二极管多数采纳垂直导电构造，使得硅片中经过电流的有效面积增大，明显提升了二极管的通流能力。

2.电力二极管在 P 区和 N 区之间多了一层低混杂 N 区，也称漂移区。

低混杂 N 区因为混杂 浓度低而靠近于无混杂的纯半导体资料即本征半导体，因为混杂浓度低，低混杂 N 区就能够承 受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管蒙受正朝阳极电压，并在门极施加触发电流（脉冲） 。

或： uAK>0 且 uGK>0。

2-3. 保持晶闸管导通的条件是什么？如何才能使晶闸管由导通变成关断？答：保持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流， 即保持电流。

要使晶闸由导通变成关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到靠近于零的某一数值以下，即降到保持电流以下，即可使导通的晶闸管关断。

2-4 图 2-27 中暗影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计算各波形的电流均匀值 I d1、I d2、 I d3 与电流有效值 I 1、I 2、I 3。

1 4 Im sin ( t) Im ( 21) 0.2717 Im解： a)I d122 2=1(Im sin t )2 d (wt )Im 31I 1= 242 421 Im sin td (wt )Im ( 2 1) 0.5434 Im b)I d2=42 21 (Im sin t )2 d (wt)2 Im 31I 2=424 21 2Im d ( t )1Imc)I d3= 2412Im 2d ( t )1ImI 3= 2 022-5 上题中假如不考虑安全裕量 ,问 100A 的晶阐管能送出的均匀电流 I d1、I d2、I d3 各为多少 ?这时，相应的电流最大值 Im1 、 I、 Im3 各为多少 ?m2解：额定电流 I T(AV) =100A 的晶闸管，同意的电流有效值 I=157A,由上题计算结果知Ia) I m1 I d1 m1A,I232.90 A,0.5434 I m2 126.56 Ab) I m2 I d2c) I m3=2I=3141I m3 I d3= 42-6 GTO 和一般晶闸管同为PNPN 构造 ,为何 GTO 能够自关断 ,而一般晶闸管不可以 ?答： GTO 和一般晶阐管同为PNPN 构造，由 P1N1P2 和 N1P2N2 构成两个晶体管 V1 、V2 ，分别拥有共基极电流增益 1 和2 ，由一般晶阐管的剖析可得， 1 2 1 是器件临界导通的条件。

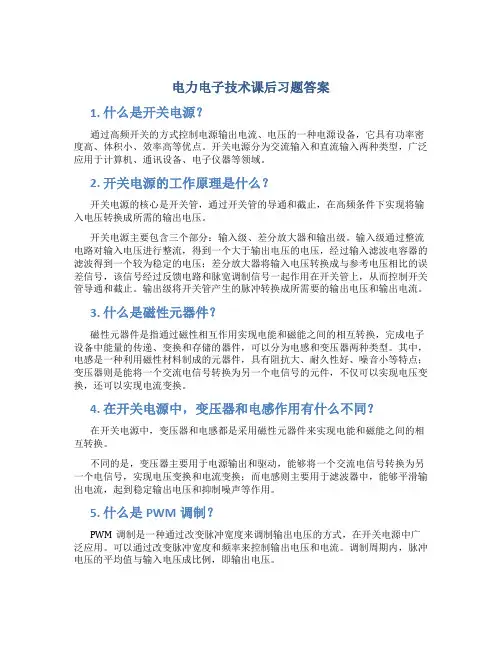

电力电子技术课后习题答案1. 什么是开关电源？通过高频开关的方式控制电源输出电流、电压的一种电源设备，它具有功率密度高、体积小、效率高等优点。

开关电源分为交流输入和直流输入两种类型，广泛应用于计算机、通讯设备、电子仪器等领域。

2. 开关电源的工作原理是什么？开关电源的核心是开关管，通过开关管的导通和截止，在高频条件下实现将输入电压转换成所需的输出电压。

开关电源主要包含三个部分：输入级、差分放大器和输出级。

输入级通过整流电路对输入电压进行整流，得到一个大于输出电压的电压，经过输入滤波电容器的滤波得到一个较为稳定的电压；差分放大器将输入电压转换成与参考电压相比的误差信号，该信号经过反馈电路和脉宽调制信号一起作用在开关管上，从而控制开关管导通和截止。

输出级将开关管产生的脉冲转换成所需要的输出电压和输出电流。

3. 什么是磁性元器件？磁性元器件是指通过磁性相互作用实现电能和磁能之间的相互转换，完成电子设备中能量的传递、变换和存储的器件，可以分为电感和变压器两种类型。

其中，电感是一种利用磁性材料制成的元器件，具有阻抗大、耐久性好、噪音小等特点；变压器则是能将一个交流电信号转换为另一个电信号的元件，不仅可以实现电压变换，还可以实现电流变换。

4. 在开关电源中，变压器和电感作用有什么不同？在开关电源中，变压器和电感都是采用磁性元器件来实现电能和磁能之间的相互转换。

不同的是，变压器主要用于电源输出和驱动，能够将一个交流电信号转换为另一个电信号，实现电压变换和电流变换；而电感则主要用于滤波器中，能够平滑输出电流，起到稳定输出电压和抑制噪声等作用。

5. 什么是PWM调制？PWM调制是一种通过改变脉冲宽度来调制输出电压的方式，在开关电源中广泛应用。

可以通过改变脉冲宽度和频率来控制输出电压和电流。

调制周期内，脉冲电压的平均值与输入电压成比例，即输出电压。

6. 为什么需要输入滤波电容器？输入滤波电容器是开关电源中的关键元件之一，它可以将输入电源提供的交流信号滤波，使其变成一个较为稳定的直流电信号，避免高频干扰对开关电源产生不良影响，从而起到保护开关管和保证稳定输出电压的作用。

电力电子课后答案 第二章2.2 使晶闸管导通的条件是什么？坚持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答： 使晶闸管导通的条件是：晶闸管承担正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK >0；坚持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即坚持电流。

2.3图2-1中阴影部分表示流过晶闸管的电流波形，各波形的电流最大值均为m I ， 试运算各波形的电流平均值1d I 、2d I 、3d I 与电流有效值1I 、2I 、3I ，和它们的波形系数1f K ，2f K ，3f K 。

题图2.1 晶闸管导电波形解： a) 1d I =412sin()(1)0.27222m m m I I t I ππωππ=+≈⎰ 1I 24131(sin )()0.482242m m m I I t d wt I ππϖππ=+≈⎰ 111/0.48/0.27 1.78f d m m K I I I I ===b) 2d I =412sin ()(1)0.5422m m m I I td wt I ππϖ=+=∏⎰2I 242131(sin )()0.67242mm m I I t d wt I ππϖππ=+≈⎰ 222/0.67/0.54 1.24f d m m K I I I I ===c) 3d I =2011()24m m I d t I πωπ=⎰3I 22011()22m m I d t I πωπ=⎰333/0.5/0.252f d m m K I I I I ===2.4. 如果上题中晶闸管的通态平均电流为100A ，考虑晶闸管的安全裕量为1.5，问其答应通过的平均电流和应的电流最大值各为多少? 解：由上题运算结果知：（额定电流I T(A V)=100A 的晶闸管，答应的电流有效值I=157A ） a)()111.57 1.57*10058.8()1.5 1.5*1.78T AV d f I I A K ===11/58.8/0.27217.78()m d f I I K A ===b)()221.57 1.57*10084.4()1.5 1.5*1.24T AV d f I I A K ===222/84.4/0.54156.30()m d f I I K A ===c)()331.57 1.57*10052.3()1.5 1.5*2T AV d f I I A K ===323/52.3/0.25209.2()m d f I I K A ===2.5.GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通 的条件。

电力电子技术课后部分习题参考答案1电力电子技术部分复习题参考答案一、略二、图1所示的单相桥式整流电路中，V U 2202=、触发角°=30a ，负载为阻感负载，电感L 的值极大，W =5R 。

1、绘制输出电压d u 、输出电流d i 、变压器副边电流2i 的波形；2、计算输出电压d u 、输出电流d i 的平均值3、计算晶闸管的电流有效值。

VT1VT2VT4VT3udi du RL1u 2i图1 答案：答案：1．波形绘制．波形绘制du2 2．电路参数计算）．电路参数计算）)(47.17130cos 2209.0cos 9.02V U U d =°´´=××=a)(29.34547171A RU I d d ===78.022047.171222===××=U U I U I U d d d l3 3．电路参数计算．电路参数计算 )(25.242A I I d T ==三、图2所示的三相半波可控电路中，相电压V U 2202=、触发角°=30a ，反电动势V E 30=，电感L 的值极大，W =15R 。

1 1、计算输出电压、计算输出电压d u 、输出电流d i 的平均值、的平均值、a a 相的电流a i 的有效值；2 2、绘制输出电压、绘制输出电压d u 、输出电流d i 、a 相的电流a i 的波形的波形b a cVT1VT2VT3di R LEai du T图2答案：答案： 1．电路参数计算)(91.22230cos 22017.1cos 17.12V U U d =°´´=××=a)(86.12153091.222A RE U I d d =-=-=)(43.7386.123A I I d a ===2．波形绘制四、三相全控桥式整流电路带反电动势阻感负载，已知：负载电阻W =1R ，电感=µd L ，相电压V U 2202=，mH L B 1=，当反电动势V E 400=，控制角α=120=120°或逆变角β°或逆变角β°或逆变角β=60=60=60°时，°时，请计算输出电压平均值d U 、输出电流平均值d I 和换相重叠角g 。

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=I1=b) Id2=I2=c) Id3=I3=2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少这时，相应的电流最大值Im1、Im2、Im3各为多少解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im1A, Im2Id2c) Im3=2I=314 Id3=2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电子电力课后习题答案（王兆安第五版）机械工业出版社第一章电力电子器件1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI第2章 整流电路2..1.单相半波可控整流电路对电感负载供电，L=20Mh ，U 2=100V ，求当︒=0α时和︒60时的负载电流I d ，并画出U d 与I d 波形。

解：︒=0α时，在电源电压U 2的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。

在电源电压U 2的负半周期，负载电感L 释放能量，晶闸管继续导通。

因此，在电源电压U 2的一个周期中下列方程成立：t U dt di Ldωsin 22=考虑到初始条件：当0=t ω时i d =0可解方程：）－（＝t cos 1L U 2I 2d ωω⎰=πωωωππ20d )(d t cos 1L U 221I t ）－（)(51.22U 22A L ==ωU d 与I d 的波形如下图：当a=︒60时，在U 2的正半周期︒60~︒180期间，晶闸管导通使电感L 储能，电感L 储藏的能量在U 2负半周期︒180~︒300期间释放，因此在U2的一个周期中︒60~︒300期间，下列微分方程成立：t U dt di Ldωsin 22=考虑到初始条件：当︒=60t ω时i d =0可解方程得：i d =)cos 2122t dt U ω－（其平均值为I d=⎰=-35322)(25.11L 2U 2)()cos 21(221ππωωωωπA t d t L U ＝此时U d 与i d的波形如下图：2.ll.三相半波可控整流电路，U 2=100V ，带电阻电感负载，R=50Ω，L 值极大，当α＝︒60时，要求： ①画出U d 、I d 和I VT1的波形； ②计算U d 、I d 、I dT 和I VT 。

《电力电子技术》课后习题答案《电力电子技术》课后习题答案1.什么是电力电子技术？电力电子技术是指利用电子器件和电力电子装置来控制、调节和转换电能的一门技术。

它包括了电力电子器件的设计与应用、电力电子装置的控制与调节以及电力电子系统的设计和优化等方面的内容。

2.电力电子技术的应用领域有哪些？电力电子技术在工业、交通、通信、农业、家庭等领域都有广泛的应用。

常见的应用包括变频调速、UPS电源、电力传输与分配、电动汽车、太阳能和风能发电等。

3.什么是电力电子器件？电力电子器件是指能够实现电力电子技术所需功能的电子器件。

常见的电力电子器件包括二极管、晶闸管、场效应管、双向晶闸管等。

4.什么是晶闸管？晶闸管是一种具有双向导电性的电力电子器件，它由四层半导体材料组成，具有控制极、阳极和阴极三个电极。

晶闸管的主要作用是实现电流的单向导通和双向导通。

5.什么是PWM调制技术？PWM调制技术是一种通过改变脉冲宽度来实现信号调制的技术。

在电力电子技术中，PWM调制技术常用于实现电力电子装置的输出电压和电流的调节和控制。

6.什么是变频调速技术？变频调速技术是通过改变电机的供电频率来实现电机转速调节的一种技术。

在电力电子技术中，常用的变频调速技术包括直流调速、感应电动机调速和永磁同步电动机调速等。

7.什么是电力传输与分配？电力传输与分配是指将电能从发电厂传输到用户的过程，以及在用户之间进行电能分配的过程。

在电力电子技术中，常用的电力传输与分配技术包括高压直流输电和电力变压器调压等。

8.什么是电动汽车？电动汽车是指使用电能作为动力源的汽车。

电动汽车的主要部件包括电池组、电机和电力电子控制系统等。

9.什么是太阳能和风能发电？太阳能和风能发电是利用太阳能和风能将其转化为电能的过程。

太阳能发电主要通过太阳能电池板将太阳能转化为直流电能，而风能发电则通过风力发电机将风能转化为交流电能。

10.电力电子技术的发展趋势是什么？电力电子技术的发展趋势主要包括功率密度的提高、效率的提高、可靠性的提高和智能化的发展等。
