最新机械设计基础复习总结题

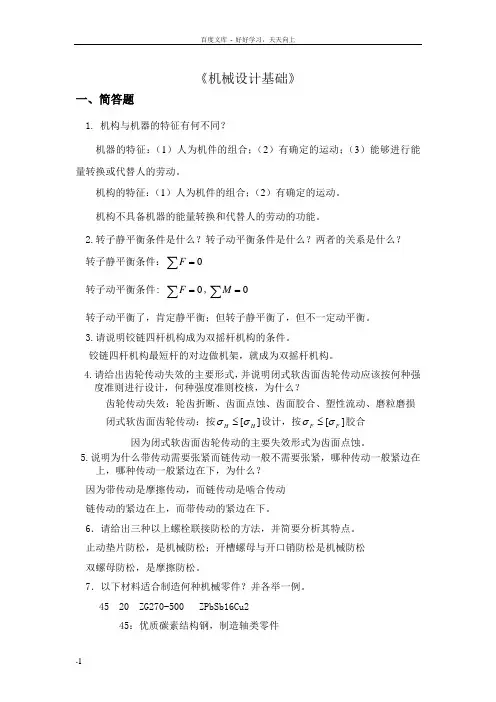

《机械设计基础》一、简答题1. 机构与机器的特征有何不同？机器的特征：（1）人为机件的组合；（2）有确定的运动；（3）能够进行能量转换或代替人的劳动。

机构的特征：（1）人为机件的组合；（2）有确定的运动。

机构不具备机器的能量转换和代替人的劳动的功能。

2.转子静平衡条件是什么？转子动平衡条件是什么？两者的关系是什么？ 转子静平衡条件：∑=0F转子动平衡条件: ∑=0F ,∑=0M转子动平衡了，肯定静平衡；但转子静平衡了，但不一定动平衡。

3.请说明铰链四杆机构成为双摇杆机构的条件。

铰链四杆机构最短杆的对边做机架，就成为双摇杆机构。

4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按何种强度准则进行设计，何种强度准则校核，为什么？齿轮传动失效：轮齿折断、齿面点蚀、齿面胶合、塑性流动、磨粒磨损闭式软齿面齿轮传动：按][H H σσ≤设计，按][F F σσ≤胶合因为闭式软齿面齿轮传动的主要失效形式为齿面点蚀。

5.说明为什么带传动需要张紧而链传动一般不需要张紧，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动是摩擦传动，而链传动是啮合传动链传动的紧边在上，而带传动的紧边在下。

6．请给出三种以上螺栓联接防松的方法，并简要分析其特点。

止动垫片防松，是机械防松；开槽螺母与开口销防松是机械防松双螺母防松，是摩擦防松。

7．以下材料适合制造何种机械零件？并各举一例。

45 20 ZG270-500 ZPbSb16Cu245：优质碳素结构钢，制造轴类零件20：优质碳素结构钢，制造硬齿面齿轮零件ZG270-500：铸钢，制造大齿轮ZPbSb16Cu2：铸造青铜，滑动轴承的轴瓦8.请说明离合器和联轴器作用的差异，并各给出一个应用的例子。

离合器和联轴器共同点：联接两轴，传递运动和动力；不同点：离合器可在运动中接合或脱开，而联轴器只能在停车时才能接合或脱开。

9．给出铰链四杆机构成为双摇杆机构的条件。

（1）最短杆+最长杆≤其余两杆长度之和最短杆的对边为机架；（2）最短杆+最长杆＞其余两杆长度之和10. 凸轮机构中从动件的运动规律为匀速运动时，有何缺点，应用在什么场合？有刚性冲击，用在低速轻载的场合。

机械设计基础复习总结题嘿，同学们！咱们来聊聊机械设计基础这门课的复习总结题。

咱们先从机械零件的设计说起。

就比如说螺栓连接吧，这可是常见得不能再常见的连接方式了。

我记得有一次去工厂参观，看到工人们在组装一台大型机器，其中就有大量的螺栓在发挥作用。

我凑近仔细观察，那一个个螺栓严丝合缝地将各个部件紧紧固定在一起，当时我就在想，这小小的螺栓看似简单，但其设计可是大有学问。

在设计螺栓的时候，咱们得考虑它所承受的载荷，是轴向力、横向力，还是两者都有？这直接关系到螺栓的尺寸和材料选择。

还有螺纹的类型，是普通螺纹、梯形螺纹还是其他的？不同的螺纹有着不同的特点和适用场景。

再来说说齿轮传动。

齿轮就像是机械世界里的小魔法师，能巧妙地改变速度和扭矩。

有一次我骑自行车，突然就想到了自行车的变速器，那不就是通过改变齿轮的组合来实现不同的速度嘛！齿轮的设计要考虑的东西可多了，像齿数、模数、压力角等等。

而且齿轮的精度等级也很重要，精度高的齿轮传动平稳、噪音小，但成本也高。

轴的设计也是重点。

想象一下，轴就像是机械的脊梁，要承受各种力和弯矩。

我曾经看到过一台坏掉的洗衣机，拆开一看，轴出现了弯曲，导致整个机器运转不正常。

所以在设计轴的时候，要计算好它的直径，选择合适的材料，还要考虑轴上零件的定位和固定方式。

在机械设计基础中，还有带传动、链传动等内容。

带传动就像一条灵活的丝带，能实现远距离的传动，但它也有打滑的问题。

链传动则像是坚固的铁链，传动比较准确，但噪声相对较大。

下面咱们来几道复习题巩固一下。

第一道题：一个承受轴向载荷的紧螺栓连接，已知螺栓的公称直径为 M12，螺栓材料的屈服极限为 300MPa，安全系数为 15，求螺栓所能承受的最大轴向载荷是多少？这道题主要考查螺栓连接的强度计算，咱们得先根据公式算出螺栓的许用应力，然后再计算最大轴向载荷。

第二道题：一对标准直齿圆柱齿轮传动，已知小齿轮齿数为 20，大齿轮齿数为 60，模数为 4mm，求两齿轮的中心距是多少？这道题就是对齿轮基本参数和中心距计算公式的考查，只要记住公式，就能轻松算出答案。

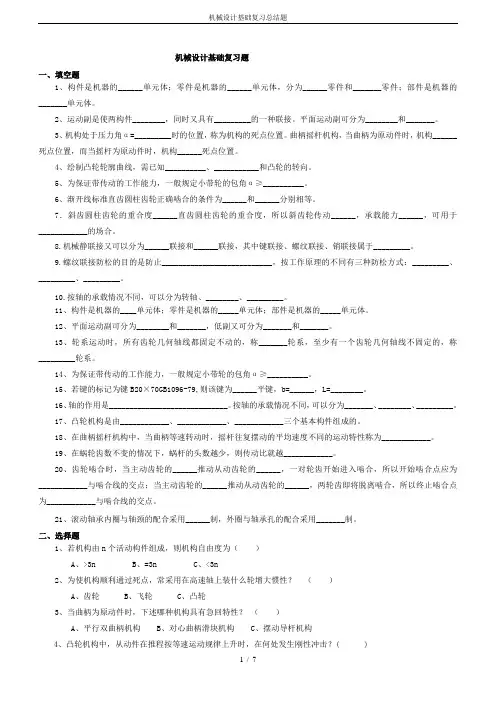

机械设计基础复习题一、填空题1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件________，同时又具有_________的一种联接。

平面运动副可分为________和_______。

3、机构处于压力角α=_________时的位置，称为机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构______死点位置，而当摇杆为原动件时，机构______死点位置。

4、绘制凸轮轮廓曲线，需已知__________、___________和凸轮的转向。

5、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度，所以斜齿轮传动______，承载能力______，可用于____________的场合。

8.机械静联接又可以分为______联接和______联接，其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________，按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同，可以分为转轴、________、_________。

11、构件是机器的____单元体；零件是机器的_____单元体；部件是机器的_____单元体。

12、平面运动副可分为________和_______，低副又可分为_______和_______。

13、轮系运动时，所有齿轮几何轴线都固定不动的，称_______轮系，至少有一个齿轮几何轴线不固定的，称_________轮系。

14、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。

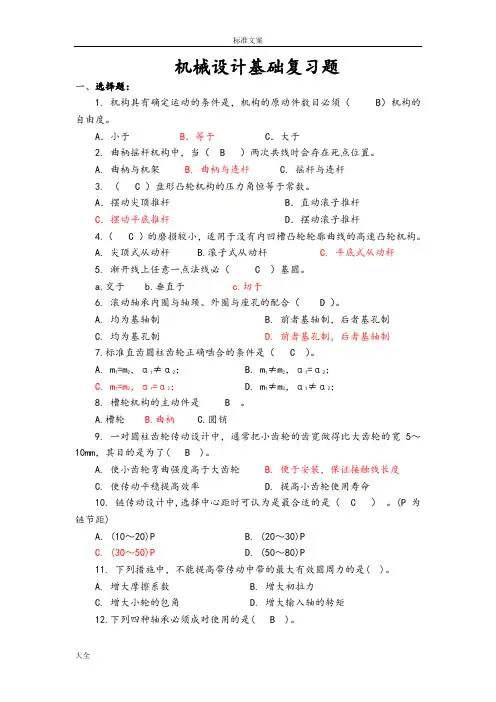

机械设计基础复习题一、选择题：1. 机构具有确定运动的条件是，机构的原动件数目必须（ B）机构的自由度。

A．小于B．等于 C．大于2. 曲柄摇杆机构中，当（ B ）两次共线时会存在死点位置。

A. 曲柄与机架B. 曲柄与连杆C. 摇杆与连杆3. （ C ）盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆4.（ C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆5. 渐开线上任意一点法线必（ C ）基圆。

a.交于b.垂直于c.切于6. 滚动轴承内圈与轴颈、外圈与座孔的配合（ D ）。

A. 均为基轴制B. 前者基轴制，后者基孔制C. 均为基孔制D. 前者基孔制，后者基轴制7.标准直齿圆柱齿轮正确啮合的条件是（ C ）。

A. m1=m2，α1≠α2； B. m1≠m2，α1=α2；C. m1=m2，α1=α2； D. m1≠m2，α1≠α2；8. 槽轮机构的主动件是 B 。

A.槽轮B.曲柄C.圆销9. 一对圆柱齿轮传动设计中，通常把小齿轮的齿宽做得比大齿轮的宽5～10mm，其目的是为了( B )。

A. 使小齿轮弯曲强度高于大齿轮B. 便于安装，保证接触线长度C. 使传动平稳提高效率D. 提高小齿轮使用寿命10. 链传动设计中,选择中心距时可认为是最合适的是（ C ）。

(P为链节距)A. (10～20)PB. (20～30)PC. (30～50)PD. (50～80)P11. 下列措施中，不能提高带传动中带的最大有效圆周力的是( )。

A. 增大摩擦系数B. 增大初拉力C. 增大小轮的包角D. 增大输入轴的转矩12.下列四种轴承必须成对使用的是( B )。

A. 滚针轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承13. 下列连接类型中适合被连接件之一太厚，而且需要经常拆装的是（ C ）。

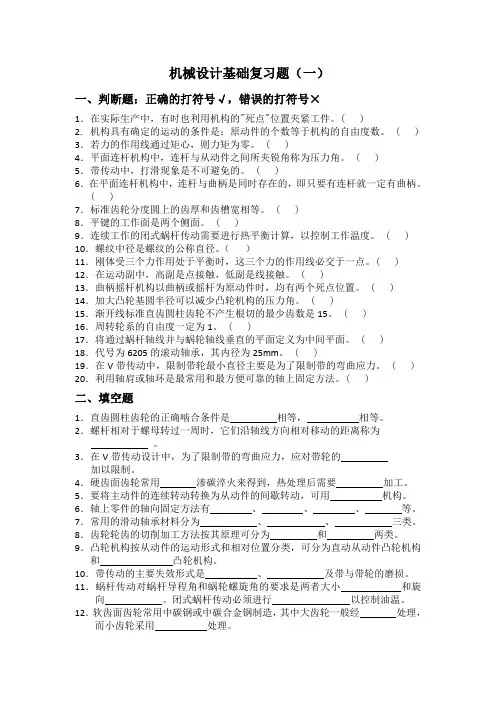

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )910．螺纹中径是螺纹的公称直径。

（）1112．在运动副中，高副是点接触，低副是线接触。

1314151617 ( ) 18．代号为6205( )( )．直齿圆柱齿轮的正确啮合条件是相等，相等。

带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

8．齿轮轮齿的切削加工方法按其原理可分为和两类。

9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。

10．带传动的主要失效形式是、及带与带轮的磨损。

11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。

闭式蜗杆传动必须进行以控制油温。

12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。

13．若要将主动件的往复摆动转换为从动件的间歇转动，可用机构。

14．只传递扭矩而不受弯矩的轴称为，同时承受扭矩和弯矩的轴称为。

15．滑动轴承与轴颈表面直接接触的部分称为。

三、单项选择题1．作用在刚体上的二力平衡条件是( )。

A．大小相等、方向相反、作用线相同、作用在两个相互作用物体上B．大小相等、方向相反、作用线相同、作用在同一刚体上C．大小相等、方向相同、作用钱相同、作用在同一刚体上D．大小相等、方向相反、作用点相同2．下列机构中，不属于间歇机构的是( )。

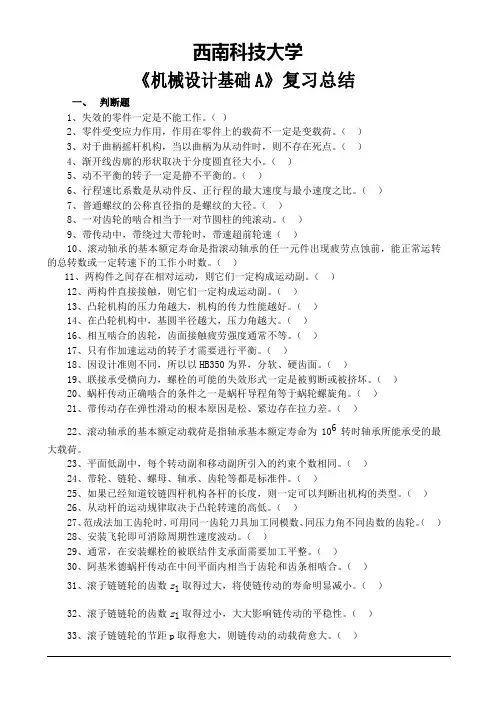

西南科技大学《机械设计基础A》复习总结一、判断题1、失效的零件一定是不能工作。

（）2、零件受变应力作用，作用在零件上的载荷不一定是变载荷。

（）3、对于曲柄摇杆机构，当以曲柄为从动件时，则不存在死点。

（）4、渐开线齿廓的形状取决于分度圆直径大小。

（）5、动不平衡的转子一定是静不平衡的。

（）6、行程速比系数是从动件反、正行程的最大速度与最小速度之比。

（）7、普通螺纹的公称直径指的是螺纹的大径。

（）8、一对齿轮的啮合相当于一对节圆柱的纯滚动。

（）9、带传动中，带绕过大带轮时，带速超前轮速（）10、滚动轴承的基本额定寿命是指滚动轴承的任一元件出现疲劳点蚀前，能正常运转的总转数或一定转速下的工作小时数。

（）11、两构件之间存在相对运动，则它们一定构成运动副。

（）12、两构件直接接触，则它们一定构成运动副。

（）13、凸轮机构的压力角越大，机构的传力性能越好。

（）14、在凸轮机构中，基圆半径越大，压力角越大。

（）16、相互啮合的齿轮，齿面接触疲劳强度通常不等。

（）17、只有作加速运动的转子才需要进行平衡。

（）18、因设计准则不同，所以以HB350为界，分软、硬齿面。

（）19、联接承受横向力，螺栓的可能的失效形式一定是被剪断或被挤坏。

（）20、蜗杆传动正确啮合的条件之一是蜗杆导程角等于蜗轮螺旋角。

（）21、带传动存在弹性滑动的根本原因是松、紧边存在拉力差。

（）22、滚动轴承的基本额定动载荷是指轴承基本额定寿命为106转时轴承所能承受的最大载荷。

23、平面低副中，每个转动副和移动副所引入的约束个数相同。

（）24、带轮、链轮、螺母、轴承、齿轮等都是标准件。

（）25、如果已经知道铰链四杆机构各杆的长度，则一定可以判断出机构的类型。

（）26、从动杆的运动规律取决于凸轮转速的高低。

（）27、范成法加工齿轮时，可用同一齿轮刀具加工同模数、同压力角不同齿数的齿轮。

（）28、安装飞轮即可消除周期性速度波动。

（）29、通常，在安装螺栓的被联结件支承面需要加工平整。

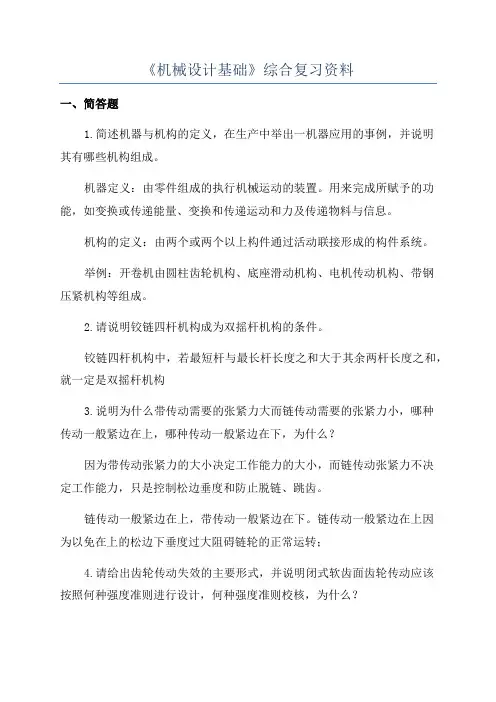

《机械设计基础》综合复习资料一、简答题1.简述机器与机构的定义，在生产中举出一机器应用的事例，并说明其有哪些机构组成。

机器定义：由零件组成的执行机械运动的装置。

用来完成所赋予的功能，如变换或传递能量、变换和传递运动和力及传递物料与信息。

机构的定义：由两个或两个以上构件通过活动联接形成的构件系统。

举例：开卷机由圆柱齿轮机构、底座滑动机构、电机传动机构、带钢压紧机构等组成。

2.请说明铰链四杆机构成为双摇杆机构的条件。

铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，就一定是双摇杆机构3.说明为什么带传动需要的张紧力大而链传动需要的张紧力小，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动张紧力的大小决定工作能力的大小，而链传动张紧力不决定工作能力，只是控制松边垂度和防止脱链、跳齿。

链传动一般紧边在上，带传动一般紧边在下。

链传动一般紧边在上因为以免在上的松边下垂度过大阻碍链轮的正常运转；4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按照何种强度准则进行设计，何种强度准则校核，为什么？答：齿轮传动失效的主要形式：1、轮齿折断；2、齿面点蚀；3、齿面磨损；4、齿面胶合；5、塑性变形。

闭式软齿面齿轮传动应该按照齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核。

因为闭式软齿面齿轮传动的主要失效形式是接触疲劳磨损即点蚀失效为主。

5.说明回转类零件动平衡与静平衡的区别。

答：1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

2）动平衡在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。

6.请给出下列滚动轴承的类型、内径和精度等级。

62087013C30210/P251205/P6答：6208为深沟球轴承，内径为40mm，精度等级为0级；7013C为角接触球轴承，内径为65mm，精度等级为0级；30210/P2为圆锥滚子轴承，内径为50mm，精度等级为2级；51205/P6为推力球轴承，内径为25mm，精度等级为6级；7.给出2种螺栓联接防松的方法，并说明其依据的原理。

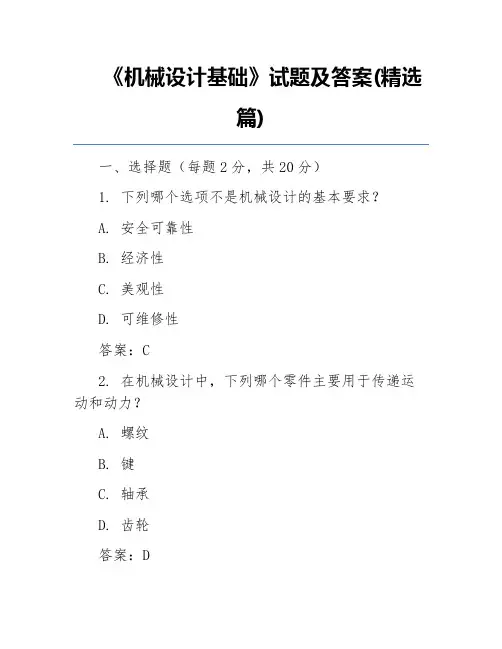

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

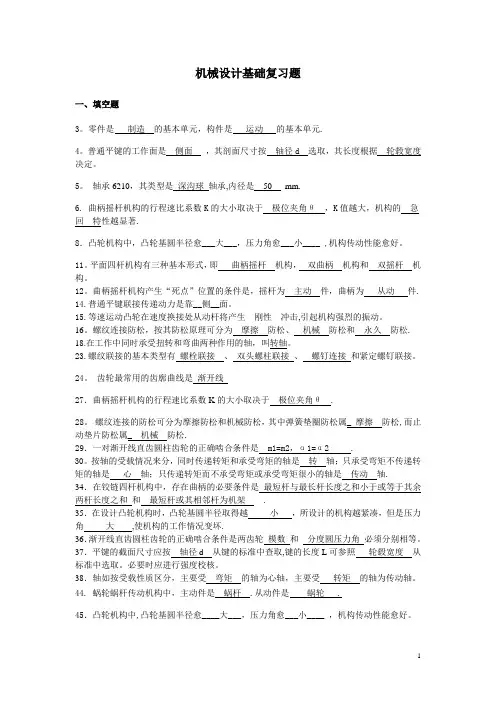

机械设计基础复习题一、填空题3。

零件是制造的基本单元，构件是运动的基本单元.4。

普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。

5。

轴承6210，其类型是深沟球轴承,内径是50 mm.6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显著.8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ,机构传动性能愈好。

11。

平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。

12。

曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件.14.普通平键联接传递动力是靠__侧__面。

15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击,引起机构强烈的振动。

16。

螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松.18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。

23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。

24。

齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ.28。

螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松,而止动垫片防松属_ 机械防松.29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2 .30。

按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴. 34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架.35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大,使机构的工作情况变坏.36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。

37．平键的截面尺寸应按轴径d 从键的标准中查取,键的长度L可参照轮毂宽度从标准中选取。

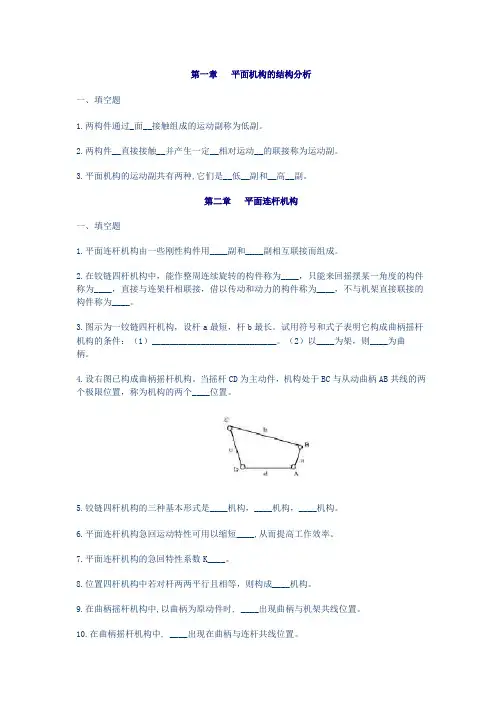

第一章平面机构的结构分析一、填空题1.两构件通过_面__接触组成的运动副称为低副。

2.两构件__直接接触__并产生一定__相对运动__的联接称为运动副。

3.平面机构的运动副共有两种,它们是__低__副和__高__副。

第二章平面连杆机构一、填空题1.平面连杆机构由一些刚性构件用____副和____副相互联接而组成。

2.在铰链四杆机构中，能作整周连续旋转的构件称为____，只能来回摇摆某一角度的构件称为____，直接与连架杆相联接，借以传动和动力的构件称为____，不与机架直接联接的构件称为____。

3.图示为一铰链四杆机构，设杆a最短，杆b最长。

试用符号和式子表明它构成曲柄摇杆机构的条件：（1）____________________________。

（2）以____为架，则____为曲柄。

4.设右图已构成曲柄摇杆机构。

当摇杆CD为主动件，机构处于BC与从动曲柄AB共线的两个极限位置，称为机构的两个____位置。

5.铰链四杆机构的三种基本形式是____机构，____机构，____机构。

6.平面连杆机构急回运动特性可用以缩短____,从而提高工作效率。

7.平面连杆机构的急回特性系数K____。

8.位置四杆机构中若对杆两两平行且相等，则构成____机构。

9.在曲柄摇杆机构中,以曲柄为原动件时, ____出现曲柄与机架共线位置。

10.在曲柄摇杆机构中, ____出现在曲柄与连杆共线位置。

11.在曲柄摇杆机构中,若以摇杆为原动件,则曲柄与连杆共线位置是____位置。

12.在曲柄摇杆机构中,若减小曲柄长度,则摇杆摆角____。

13.在曲柄摇杆机构中,行程速比系数与极位夹角的关系为____。

二、选择题1.平面连杆机构当急回特性系数K____时，机构就具有急回特性。

a >1 b =1 c <12.铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有____。

a 一个曲柄b 两个曲柄 c两个摇杆3.家用缝纫机踏板机构属于____。

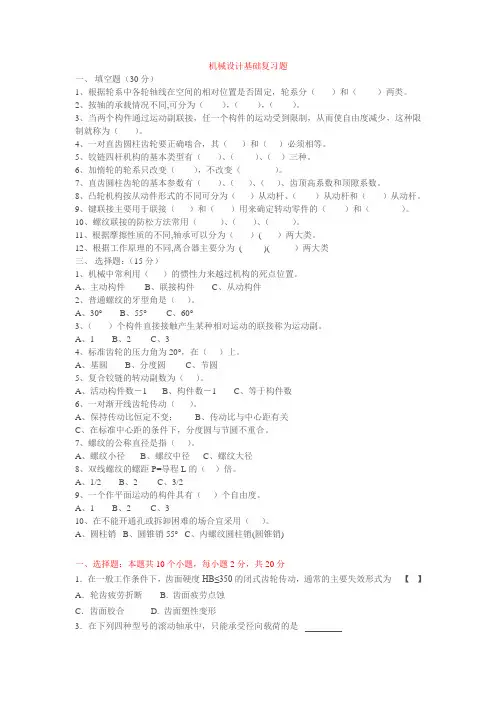

机械设计基础复习题一、填空题（30分）1、根据轮系中各轮轴线在空间的相对位置是否固定，轮系分（）和（）两类。

2、按轴的承载情况不同,可分为（），（），（）。

3、当两个构件通过运动副联接，任一个构件的运动受到限制，从而使自由度减少，这种限制就称为（）。

4、一对直齿圆柱齿轮要正确啮合，其（）和（）必须相等。

5、铰链四杆机构的基本类型有（）、（）、（）三种。

6、加惰轮的轮系只改变（），不改变（）。

7、直齿圆柱齿轮的基本参数有（）、（）、（）、齿顶高系数和顶隙系数。

8、凸轮机构按从动件形式的不同可分为（）从动杆、（）从动杆和（）从动杆。

9、键联接主要用于联接（）和（）用来确定转动零件的（）和（）。

10、螺纹联接的防松方法常用（）、（）、（）。

11、根据摩擦性质的不同,轴承可以分为（）( ）两大类。

12、根据工作原理的不同,离合器主要分为( )( ）两大类三、选择题：（15分）1、机械中常利用（）的惯性力来越过机构的死点位置。

A、主动构件B、联接构件C、从动构件2、普通螺纹的牙型角是（）。

A、30°B、55°C、60°3、（）个构件直接接触产生某种相对运动的联接称为运动副。

A、1B、2C、34、标准齿轮的压力角为20°，在（）上。

A、基圆B、分度圆C、节圆5、复合铰链的转动副数为（）。

A、活动构件数－1B、构件数－1C、等于构件数6、一对渐开线齿轮传动（）。

A、保持传动比恒定不变；B、传动比与中心距有关C、在标准中心距的条件下，分度圆与节圆不重合。

7、螺纹的公称直径是指（）。

A、螺纹小径B、螺纹中径C、螺纹大径8、双线螺纹的螺距P=导程L的（）倍。

A、1/2B、2C、3/29、一个作平面运动的构件具有（）个自由度。

A、1B、2C、310、在不能开通孔或拆卸困难的场合宜采用（）。

A、圆柱销B、圆锥销55°C、内螺纹圆柱销(圆锥销)一、选择题：本题共10个小题，每小题2分，共20分1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形3．在下列四种型号的滚动轴承中，只能承受径向载荷的是A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹7．普通平键接联采用两个键时，一般两键间的布置角度为A．90° B. 120° C.135° D.180°9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是A．拉力 B.扭矩C．压力 D.拉力和扭矩二、填空题：本大题共10个小题，每空1分，共20分。

第⼀章机械设计基础概论复习题第⼀章机械设计基础概论[复习题]⼀、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动⽰意图中，序号5、6所⽰部分属于（）A.动⼒部分B.传动部分C.控制部分D.⼯作部分4．如图为卷扬机传动⽰意图，图中序号3所⽰部分属于( )A.动⼒部分B.传动部分C.控制部分D.⼯作部分5．在如图所⽰的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所⽰，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所⽰的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]⼀、单项选择题1A，2D,3D,4B,5B,6B,7A第⼆章平⾯机构运动简图及⾃由度[复习题]⼀、单项选择题1．在平⾯机构中，每增加⼀个⾼副将引⼊（）A．0个约束 B．1个约束 C．2个约束D．3个约束2．在平⾯机构中，每增加⼀个低副将引⼊（）A．0个约束 B．1个约束 C．2个约束D．3个约束3．平⾯运动副所提供的约束为（）A.1B.2C.1或 2D.34．平⾯运动副的最⼤约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．⾯接触 B．点或线接触 C．点或⾯接触D．线或⾯接触6．若两构件组成⾼副，则其接触形式为（）A.线或⾯接触B.⾯接触C.点或⾯接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球⾯副D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的⾃由度数⽬等于主动件数⽬B.机构的⾃由度数⽬⼤于主动件数⽬C.机构的⾃由度数⽬⼩于主动件数⽬D.机构的⾃由度数⽬⼤于等于主动件数⽬10．图⽰为⼀机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d⼆、填空题1、两构件直接接触并能产⽣相对运动的联接称为。

1、三角形螺纹的牙型角α＝（ 600 ），适用于（联接），而梯形螺纹的牙型角α＝（ 300 ），适用于（传动）。

2、螺纹连接防松，按其防松原理可分为（摩擦）防松、（机械）防松和（破坏螺旋副运动关系）防松。

3、带传动在工作过程中，带内所受的应力有（松紧边拉力产生的拉应力）、（离心拉应力）和（弯曲应力），最大应力发生在（带绕进小带轮处）。

4、链传动设计时，链条节数应选（偶）数(奇数、偶数)。

链轮齿数应选（奇）数；速度较高时，链节距应选（小）些。

5、根据齿轮设计准则，软齿面闭式齿轮传动一般按（接触强度）设计，按（弯曲强度）校核；硬齿面闭式齿轮传动一般按（弯曲强度）设计，按（接触强度）校核。

6、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（相同），材料的许用接触应力（不同），工作中产的齿根弯曲应力（不同），材料的许用弯曲应力（不同）。

7、蜗杆传动的总效率包括啮合效率η、（啮合效率）效率和（轴承效率η2 ）效率。

其中啮合效率η =（搅油效率η3 ），影响蜗杆传动总效率的主要因素是（啮合效率）效率。

8、轴按受载荷的性质不同，分为（转轴）、（心轴）、（传动轴）。

9、滚动轴承接触角越大，承受（轴向）载荷的能力也越大。

10、平面四杆机构无急回特性时极位夹角θ（=0），行程速比系数（K =1）。

11、凸轮机构中，凸轮基圆半径愈（大），压力角愈（小），机构传动性能愈好。

12、棘轮机构主要由（棘轮）、（棘爪）和( 机架 )组成。

13、滚动轴承支点轴向固定的结构型式有：(双支点单向固定（全固式）)； (单支点双向固定（固游式）；( 两端游动（全游式）)。

14、在材料、热处理及几何参数均相同的直齿圆柱、斜齿圆柱和直齿圆锥三种齿轮传动中，承载能力最高的是 (斜齿圆柱齿轮)传动，承载能力最低的是 (直齿圆锥齿轮 )传动。

15、根据齿轮设计准则，软齿面闭式齿轮传动一般按（接触强度）设计，按（弯曲强度）校核；硬齿面闭式齿轮传动一般按（弯曲强度）设计，按（接触强度）校核。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

"机械设计根底"复习题一、选择题1.〔〕是构成机械的最小单元，也是制造机械时的最小单元。

A. 机器；B.零件；C.构件；D.机构。

[答案] B2.两个构件之间以线或点接触形成的运动副，称为〔〕。

A. 低副；B.高副；C. 移动副；D. 转动副。

[答案] B3、凸轮副属于〔〕。

A．高副B．低副C．移动副D．转动副[答案] A4.一般飞轮应布置在转速〔〕的轴上。

A. 较低；B. 较高；C. 适中。

[答案] B5.在以下平面四杆机构中，有急回性质的机构是〔〕。

A. 双曲柄机构；B. 对心曲柄滑块机构；C. 摆动导杆机构；D. 转动导杆机构。

[答案] C6.带传动是借助带和带轮间的〔〕来传递动力和运动的。

A. 啮合；B.磨擦；C. 粘接。

[答案] B7.为了使带与轮槽更好的接触，轮槽楔角应〔〕Ｖ带截面的楔角。

A. 小于；B. 大于；C. 等于。

[答案] A8.一对渐开线直齿圆柱齿轮正确啮合的条件是〔〕。

A. 两齿轮的模数和齿距分别相等；B. 两齿轮的齿侧间隙为零；C. 两齿轮的齿厚和齿槽宽分别相等；D. 两齿轮的模数和压力角分别相等。

[答案] D9.在普通圆柱蜗杆传动中，假设其他条件不变而增加蜗杆头数，将使〔〕。

A. 传动效率提高；B. 蜗杆强度提高；C. 传动中心距增大；D. 蜗杆圆周速度提高。

[答案] A10．一根转轴承受一径向静载荷时，此转轴产生的弯曲应力是( )。

A. 静应力B. 脉动循环变应力C. 对称循环变应力[答案] C11．螺栓的强度计算是以螺纹的( )来计算的。

A. 小径B. 中径C. 大径[答案]A12．仅从机构传力性能来看，凸轮机构的压力角应〔〕。

A．越大越好 B．越小越好 C．α=20° D．以上都不正确[答案] B13．蜗杆传动要正确啮合，蜗杆的导程角γ与蜗轮的蜗轮的螺旋角β的旋向应〔〕。

A．相反 B．一样 C．γ+β=90° D．以上都不正确[答案] B14．渐开线的形状取决于〔〕直径。

《机械设计基础》综合复习资料一、简答题1.给出铰链四杆机构成为曲柄摇杆机构的条件。

2.有一回转构件已经动平衡了，是否还要进行静平衡实验，为什么？3.给出下列滚动轴承的内径、类型及精度等级。

62208 7312AC/P6 51103/P64.尖顶从动件与滚子从动件盘形凸轮轮廓之间有何关系。

5.给出曲柄摇杆机构转化为曲柄滑块机构的条件。

6.在机器中安装飞轮如何调速？为什么通常将飞轮安装在机器的高速轴上？7.给出滚动轴承基本代号的含义。

8.请给出三种能将主动件的连续转动变成从动件间歇运动的机构。

9.当不考虑重力和惯性力时，曲柄摇杆机构和曲柄滑块机构以哪个构件为主动件时机构会出现死点，为什么？10．闭式软齿面的齿轮传动齿轮主要失效形式是什么，其设计准则又是什么? 11．试说明链传动的瞬时传动比为什么不恒定？12.设计蜗轮蜗杆减速器时，为什么要进行散热计算？13. 试说明曲柄摇杆机构与双曲柄机构、曲柄滑块机构之间的演化关系。

14．已知一个受预紧力F0和工作载荷FE的紧螺栓联接，单个螺栓与被联接件的受力变形图如题一—3图所示，根据图形标示，计算出螺栓的预紧力F、总拉力Fa、工作载荷FE 和残余预紧力FR?题一— 3图15．给出链传动的失效形式，并解释题一— 4图曲线中，三条曲线的意义？题一—4图在什么位置？由哪些应力组16．带传动工作时，带应力变化情况如何？m ax成？二、分析题1.如题二—1图所示为蜗轮传动与圆锥齿轮传动组合。

已知输出轴上的锥齿轮4的转向n，为了使中间轴上的轴向力相互抵消一部分，试确定：4（1）蜗杆传动的螺旋线方向；（2）蜗轮的转动方向；（3）轮1和轮4所受的各分力的方向。

题二—1图2.如题二—2图所示，分析偏置的曲柄滑块机构在图示位置的压力角和传动角。

题二—2图3.如题二—2图所示的凸轮机构，请分析该凸轮机构的理论轮廓、实际轮廓、升程运动角、回程运动角、基圆和图示位置的压力角。

题二—2图三、计算题1.如题三—1图的平面机构，试求其自由度(如有复合铰链、虚约束、局部自由度请指出)。

第1章平而机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平而机构中的低副和高副各引入儿个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。

5、计算平面机构自由度时，应注意什么问题？二、选择题1＞两个构件直接接触而形成的（）,称为运动副。

a. 可动联接；b.联接；c.接触2、变压器是（）。

a.机器；b.机构；c.既不是机器也不是机构3、机构具有确定运动的条件是（）。

a.自由度数目〉原动件数目；b.自由度数目＜原动件数目；c.自由度数目二原动件数目4、图所示两构件构成的运动副为（）。

a.高副；b.低副5、如图所示，图中A点处形成的转动副数为（）个。

a. 1；b. 2；c. 3i|i图1-5选择题答案图1-61、A2、C3、C4、B5、B第2章平而连杆机构一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？钱链四杆机构曲柄存在条件是什么？3、较链四杆机构有哪儿种基本形式？4、什么叫钱链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响?5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和较链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。

10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急冋运动?16、平面连杆机构中，哪些机构在什么情况下岀现“死点”位置?17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。

19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、曲柄滑块机构与导杆机构，在构成上有何异同？二、选择题1、在曲柄摇杆机构中，只有当（）为主动件时，（）在运动中才会出现“死点”位置。

机械设计一、填空题：1、机器具有的共同特征是：它是（）的组合体；组合体中（），各单元之间具有（）运动；能完成（）或实现（）的转换。

2、（）是机器和机构的总称。

3、构件是机构中的（）。

4、零件是机器中的（）。

5、机器与机构的区别在于：机器是利用（）做有用功或实现（）的转换；机构则用于传递或转变（）的形式。

二、判断题：1、机构就是具有相对运动的构件的组合。

（）2、构件是加工制造的单元，零件是运动的单元。

（）3、构件是一个具有确定运动的整体，它可以是单一整体，也可以是几个相互之间没有相对运动的物体组合而成的刚性体。

（）三、选择题：1、我们把各部分之间具有确定的相对运动的构件组合称为（）。

（1）机器（2）机构（3）机械（4）机床2、下列机械中属于机构的是（）。

（1）纺织机（2）拖拉机（3）雷达（4）发电机第一章平面机构的自由度和速度分析一、填空题：1、运动副是两构件（）组成的（）的联接，它限制了两构件之间的某些（），而又允许有另一些（）。

按两构件的接触形式的不同，运动副可分为（）和（）两大类。

2、车轮在轨道上转动，车轮与轨道间构成（）副。

3、具有确定运动的机构，其主动件数目应（）机构自由度数目。

4、当m各构件在同一处组成转动副时，其转动副数目为（）个。

二、判断题：1、两构件通过点或线接触组成的运动副为低副。

（）2、常见的平面运动副有转动副、移动副和高副。

（）3、两构件用平面高副联接时相对约束为1。

（）4、两构件用平面低副联接时相对自由度为1。

（）5、由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束。

（）6、在一个确定运动的机构中主动件只能有1个。

（）三、选择题：1、当一个平面机构的原动件数目小于此机构自由度数时，则此机构( )。

（1） 具有确定的相对运动 （2）只能作有限的相对运动 （3）运动不能确定（4） 不能运动四、问答题：1、何谓运动副及运动副元素？2、机构具有确定运动的条件是什么？五、机构自由度的计算第二章平面连杆机构一、填空题：1、平面连杆机构是由若干个刚性件用（ ）副或（ ）副联接而成，运动副均为（ ）接触，压强较小，又称为（ ）机构，与点、线接触的高副机构相比能由于（ ）载和（ ）载荷。
