视频PES送入视频解码模块， 取出MPEG视频数据，并对 MPEG视频数据进行解码， 然后输出到PAL/NTSC编码 器，
CPU与存储器模块用来存 储和运行软件系统，并对各 个模块进行控制
4页
软件结构
应用程序层 中间件层
底层
硬件层
5页
核心主芯片-功能
CPU运算
解复用 解扰 MPEG2解码 NESC/PAL制编码 PCM/ADC编码 支持多层图像引擎(背景，视频，静帧，OSD，指针)
2004年
2005年 2006年
2007年
九州与全球知名芯片公司通力合作，拥有成熟的机顶盒设计、二次开发、后期产品规划的能力！
13页
标清单向机顶盒
14页
主要配置
项目 CPU 内容 STI5197 主频：350MHz Flash: 8MB Memory SDRAM: 64MB EEPROM: 16KB 复合PAL信号（CVBS）75欧姆（RCA接口）2个 左、右声道、立体声， RCA型：600欧姆不平衡 （RCA接口 2组） 后面板 RF输入1个，IEC169-24 F型阴头(英制) RF输出1个，IEC 169-1阳头，75欧姆 红外遥控接收延长线接口1个 1个S端子
数字降噪、数字轮廓校正、数字去重影、行频加倍、去闪烁 处理
《数字机顶盒技术》课件
嵌入式系统数字机顶盒
随着嵌入式技术的发展，数字机顶盒 开始采用嵌入式系统，实现了更加智 能化的管理和控制。
分类与比较
按传输方式分类
有线数字机顶盒和卫星数字机顶盒。有线数字机顶盒通过有线网络传输信号，而卫星数字 机顶盒通过卫星传输信号。
按功能分类
基本型数字机顶盒和多功能数字机顶盒。基本型数字机顶盒只能提供基本的电视节目观看 功能，而多功能数字机顶盒则可以提供更多的附加功能，如互联网接入、多媒体播放等。
存储技术
数字机顶盒内部装有存储芯片，可以存储用户数据、应用程序等，方便用户使用 。
操作系统与软件应用
操作系统
数字机顶盒采用嵌入式操作系统，能够高效地管理硬件资源 和软件应用。
软件应用
数字机顶盒支持多种软件应用，如互动电视、网络浏览器、 游戏等，满足用户多样化的需求。
PART 03
数字机顶盒硬件架构
比较
不同类型和不同品牌的数字机顶盒在性能、功能、价格等方面存在差异，用户可以根据自 己的需求选择适合自己的产品。
PART 02
数字机顶盒技术原理
REPORTING
信号接收与解码
信号接收
数字机顶盒能够接收来自卫星、 有线电视网络、地面广播等多种 信号源的数字电视信号。
解码原理
数字机顶盒内部装有解码芯片， 能够将接收到的数字信号进行解 码，转换成电视机能够识别的模 拟信号。
人工智能与语音控制
AI技术和语音识别技术的发展将使数字机顶盒更加智能化，支持语 音控制和个性化推荐。
内容生态建设
内容提供商将加强与机顶盒厂商的合作，提供更加丰富和优质的内 容，打造完整的内容生态圈。
PART 06
数字机顶盒应用场景与案 例分析
IPTV基本原理上课讲义

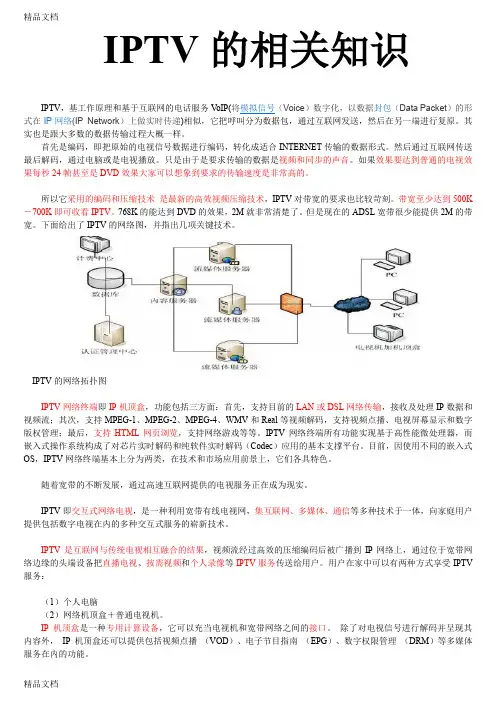

IPTV的相关知识IPTV，基工作原理和基于互联网的电话服务V式在IP网络(IP Network）上做实时传递)相似，它把呼叫分为数据包，通过互联网发送，然后在另一端进行复原。
其实也是跟大多数的数据传输过程大概一样。
首先是编码，即把原始的电视信号数据进行编码，转化成适合INTERNET传输的数据形式。
然后通过互联网传送最后解码，通过电脑或是电视播放。
只是由于是要求传输的数据是视频和同步的声音。
如果效果要达到普通的电视效果每秒24帧甚至是DVD效果大家可以想象到要求的传输速度是非常高的。
所以它采用的编码和压缩技术是最新的高效视频压缩技术，IPTV对带宽的要求也比较苛刻。
带宽至少达到500K －700K即可收看IPTV。
768K的能达到DVD的效果，2M就非常清楚了。
但是现在的ADSL宽带很少能提供2M的带宽。
下面给出了IPTV的网络图，并指出几项关键技术。
IPTV的网络拓扑图IPTV网络终端即IP机顶盒，功能包括三方面：首先，支持目前的LAN或DSL网络传输，接收及处理IP数据和视频流；其次，支持MPEG-1、MPEG-2、MPEG-4、WMV和Real等视频解码，支持视频点播、电视屏幕显示和数字版权管理；最后，支持HTML网页浏览，支持网络游戏等等。
IPTV网络终端所有功能实现基于高性能微处理器，而嵌入式操作系统构成了对芯片实时解码和纯软件实时解码（Codec）应用的基本支撑平台。
目前，因使用不同的嵌入式OS，IPTV网络终端基本上分为两类，在技术和市场应用前景上，它们各具特色。
随着宽带的不断发展，通过高速互联网提供的电视服务正在成为现实。
IPTV即交互式网络电视，是一种利用宽带有线电视网，集互联网、多媒体、通信等多种技术于一体，向家庭用户提供包括数字电视在内的多种交互式服务的崭新技术。
IPTV是互联网与传统电视相互融合的结果，视频流经过高效的压缩编码后被广播到IP网络上，通过位于宽带网络边缘的头端设备把直播电视、按需视频和个人录像等IPTV服务传送给用户。
网络电视IPTV业务、技术讲座(PPT 38页)
2019/12/12
五、IPTV业务测试平台介绍
测试结构图如下
2019/12/12
六、IPTV业务开通网络构想
• 单独构建新的业务承载网： 要求支持组播、实现按照业务制定QOS策略。 接入网采用双上行方式采用GE将流媒体业务分流至新的承 载网络。 用户端，ADSL用户，IPTV终端和PC终端分别分配不同的 PVC ，在多口猫上设置不同的优先级。 LAN用户，在家庭网关上，将IPTV业务对应的端口设定固 定的VLAN ID，并提高优先级 。楼道交换机和小区汇聚交 换机配置成VLAN TRUNK，将VLAN TRUNK到MA5200G上 。
播方式。 • 节目内容：不仅是电视节目，更多的是交互式内
容如上网、竞猜等。
2019/12/12
二、IPTV系统结构、功能介绍天
津流媒体平台现状 • 流媒体平台的搭建是针对广大的宽带PC用户。 • 流媒体平台实现流媒体的制作、存储、播放，主
要提供点播服务。 • 系统支持WMW及REAL两种主流的编节码格式。 • 系统采用“核心-骨干”两层架构，单级分发方式，
三、IPTV业务介绍
• 视时频移业电务视（Time-ShiftedTV） 时移电视的实现是在直播电视的同时，同时存储一
个复本到流媒体服务器，EPG会按照预先设定的每 一频道的节目时间表将存储的电视节目分列显示， 当用户通过EPG选择了某一个时段的电视节目后， 系统快速定位到相对应的媒体文件时间点上进行 播放。（ EPG:电子节目单）
2019/12/12
四、IPTV业务面对的问题
• 采用MPEG-4和WMV9等编码技术后，IPTV对接入带 宽的要求有所降低。用户带宽至少要保持稳定的 1-2Mbps接入带宽。当前绝大部分宽带用户的接入 带宽为512Kbps，而且在上网高峰期，带宽能达到 100Kbps已经是不错了，这根本满足不了IPTV高带 宽要求。
五、IPTV业务测试平台介绍
测试结构图如下
2019/12/12
六、IPTV业务开通网络构想
• 单独构建新的业务承载网： 要求支持组播、实现按照业务制定QOS策略。 接入网采用双上行方式采用GE将流媒体业务分流至新的承 载网络。 用户端，ADSL用户，IPTV终端和PC终端分别分配不同的 PVC ，在多口猫上设置不同的优先级。 LAN用户，在家庭网关上，将IPTV业务对应的端口设定固 定的VLAN ID，并提高优先级 。楼道交换机和小区汇聚交 换机配置成VLAN TRUNK，将VLAN TRUNK到MA5200G上 。
播方式。 • 节目内容：不仅是电视节目，更多的是交互式内
容如上网、竞猜等。
2019/12/12
二、IPTV系统结构、功能介绍天
津流媒体平台现状 • 流媒体平台的搭建是针对广大的宽带PC用户。 • 流媒体平台实现流媒体的制作、存储、播放，主
要提供点播服务。 • 系统支持WMW及REAL两种主流的编节码格式。 • 系统采用“核心-骨干”两层架构，单级分发方式，
三、IPTV业务介绍
• 视时频移业电务视（Time-ShiftedTV） 时移电视的实现是在直播电视的同时，同时存储一
个复本到流媒体服务器，EPG会按照预先设定的每 一频道的节目时间表将存储的电视节目分列显示， 当用户通过EPG选择了某一个时段的电视节目后， 系统快速定位到相对应的媒体文件时间点上进行 播放。（ EPG:电子节目单）
2019/12/12
四、IPTV业务面对的问题
• 采用MPEG-4和WMV9等编码技术后，IPTV对接入带 宽的要求有所降低。用户带宽至少要保持稳定的 1-2Mbps接入带宽。当前绝大部分宽带用户的接入 带宽为512Kbps，而且在上网高峰期，带宽能达到 100Kbps已经是不错了，这根本满足不了IPTV高带 宽要求。
数字电视机顶盒介绍ppt课件
43
44
其它时间段的获取
• 所有节目的时间段，在EIT中的 TABLE_ID=50~5F，就能最找到当前的节 目所有播放时间段。因为一个 Reference_Service_ID对应了几个不同的 time_shift业务，所以就必须把这几个业务 中的所有时间段找出来。
45
46
NVOD分类设置
表 • TDT Time and Date Table 时间和日期表 • TOT Time Offset Table 时间偏移表 • PID Packet Identifier 包标识符 • FEC Forward Error Correction 前向纠错
25
手动搜索
1、设置频点、符号率、调制方式参数 2、锁定TS后，解析PAT(PID =0X0000)，可知道节
26
手动搜索原理
设置频率参数 Frequency Modulation Symbol rate
扫描该频点获取 TS
从PAT表中获取 PMT_PID和 Program_numb er
1、获取当前SDT表 2、获取频道名 3、把频道名加入频道
保 存 到
列表
或
Flash E2PROM
根据PMT表找 到音视频PID
• 基本术语 • 搜索原理 • 加密节目 • 电子节目指南 • NVOD • 声道设置 • EPG广告
23
术语解释
• PSI( Program Specific Information)
SI( Service Information)
• PSI主要包含NIT、PAT、PMT和CAT四个部分
• NIT Network Information Table 表
面应用的显示
44
其它时间段的获取
• 所有节目的时间段，在EIT中的 TABLE_ID=50~5F，就能最找到当前的节 目所有播放时间段。因为一个 Reference_Service_ID对应了几个不同的 time_shift业务，所以就必须把这几个业务 中的所有时间段找出来。
45
46
NVOD分类设置
表 • TDT Time and Date Table 时间和日期表 • TOT Time Offset Table 时间偏移表 • PID Packet Identifier 包标识符 • FEC Forward Error Correction 前向纠错
25
手动搜索
1、设置频点、符号率、调制方式参数 2、锁定TS后，解析PAT(PID =0X0000)，可知道节
26
手动搜索原理
设置频率参数 Frequency Modulation Symbol rate
扫描该频点获取 TS
从PAT表中获取 PMT_PID和 Program_numb er
1、获取当前SDT表 2、获取频道名 3、把频道名加入频道
保 存 到
列表
或
Flash E2PROM
根据PMT表找 到音视频PID
• 基本术语 • 搜索原理 • 加密节目 • 电子节目指南 • NVOD • 声道设置 • EPG广告
23
术语解释
• PSI( Program Specific Information)
SI( Service Information)
• PSI主要包含NIT、PAT、PMT和CAT四个部分
• NIT Network Information Table 表
面应用的显示
IPTV基本原理
IPTV的相关知识IPTV，基工作原理和基于互联网的电话服务V oIP(将模拟信号（Voice）数字化，以数据封包（Data Packet）的形式在IP网络(IP Network）上做实时传递)相似，它把呼叫分为数据包，通过互联网发送，然后在另一端进行复原。
其实也是跟大多数的数据传输过程大概一样。
首先是编码，即把原始的电视信号数据进行编码，转化成适合INTERNET传输的数据形式。
然后通过互联网传送最后解码，通过电脑或是电视播放。
只是由于是要求传输的数据是视频和同步的声音。
如果效果要达到普通的电视效果每秒24帧甚至是DVD效果大家可以想象到要求的传输速度是非常高的。
所以它采用的编码和压缩技术是最新的高效视频压缩技术，IPTV对带宽的要求也比较苛刻。
带宽至少达到500K －700K即可收看IPTV。
768K的能达到DVD的效果，2M就非常清楚了。
但是现在的ADSL宽带很少能提供2M的带宽。
下面给出了IPTV的网络图，并指出几项关键技术。
IPTV的网络拓扑图IPTV网络终端即IP机顶盒，功能包括三方面：首先，支持目前的LAN或DSL网络传输，接收及处理IP数据和视频流；其次，支持MPEG-1、MPEG-2、MPEG-4、WMV和Real等视频解码，支持视频点播、电视屏幕显示和数字版权管理；最后，支持HTML网页浏览，支持网络游戏等等。
IPTV网络终端所有功能实现基于高性能微处理器，而嵌入式操作系统构成了对芯片实时解码和纯软件实时解码（Codec）应用的基本支撑平台。
目前，因使用不同的嵌入式OS，IPTV网络终端基本上分为两类，在技术和市场应用前景上，它们各具特色。
随着宽带的不断发展，通过高速互联网提供的电视服务正在成为现实。
IPTV即交互式网络电视，是一种利用宽带有线电视网，集互联网、多媒体、通信等多种技术于一体，向家庭用户提供包括数字电视在内的多种交互式服务的崭新技术。
IPTV是互联网与传统电视相互融合的结果，视频流经过高效的压缩编码后被广播到IP网络上，通过位于宽带网络边缘的头端设备把直播电视、按需视频和个人录像等IPTV服务传送给用户。
iptv机顶盒工作原理
iptv机顶盒工作原理
IPTV机顶盒是一种通过互联网传输电视信号的设备，它的工
作原理如下：
1. IPTV服务提供商将电视信号数字化并转换为IP数据流，然
后通过互联网传输到用户的机顶盒。
2. 用户的机顶盒通过连接到互联网的方式接收IP数据流。
3. 机顶盒收到数据流后，将其解码并转换为可视化的视频信号。
4. 解码后的视频信号通过HDMI或其他视频接口连接到电视
或显示器上进行显示。
5. 用户通过遥控器或其他控制设备来选择并播放不同的电视频道或视频内容。
6. 机顶盒还可以通过与其他设备（如路由器）连接，实现其他功能，如使用网络应用程序、观看视频点播服务或通过互联网下载和安装应用程序。
通过这种方式，IPTV机顶盒使用户能够按照自己的需求选择
和观看电视节目和视频内容，并且可以通过互联网访问其他功能和服务。
IPTV机顶盒工作原理(共17张PPT)
1.解出MPEG2数字视频信号给视频编码器
2.解出MPEG2音频数据再解码为PCM数字音频信号再送
给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码：
将已解码的MPEG2数字视频信号转换成模拟电视信
号，经过一个低通滤波器送到电视机的A/V插口上 进行播放 音频DAC
将已解码的数字PCM数据解码称立体声模拟信号
• 1，用户选择某一流媒体服务后，Web浏览器与Web服务器之间使用 • HTTP／TCP交换控制信息，以便把需要传输的实时数据从原始信息
• 中检索出来； • 2，Web浏览器启动音视频客户程序，使用HTTP从Web服务器检索相关
• 参数对音视频客户程序初始化，这些参数可能包括目录信息、音
• 视频数据的编码类型或与音视频检索相关的服务器地址；
流式传输 频分多路复用-模拟通信，时分多路复用-数字通信
解复用器用来区分不同的数字电视节目，提取相应的视频、音频流和数据流，并送入MPEG-2解码器和对应的解析软件，然后完成数字信 息的还原
IPSTB关键技术
1.
另外，立足于双向的IP 网络还可以本能地支持一系列的应用和交互式服务。
IPSTB关键技术
DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、16APSK、
32APSK
DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用）调制方 式
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES数据 MPEG-2解码器：完成PES数据的解压缩，输出两组信 号
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模块进行
2.解出MPEG2音频数据再解码为PCM数字音频信号再送
给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码：
将已解码的MPEG2数字视频信号转换成模拟电视信
号，经过一个低通滤波器送到电视机的A/V插口上 进行播放 音频DAC
将已解码的数字PCM数据解码称立体声模拟信号
• 1，用户选择某一流媒体服务后，Web浏览器与Web服务器之间使用 • HTTP／TCP交换控制信息，以便把需要传输的实时数据从原始信息
• 中检索出来； • 2，Web浏览器启动音视频客户程序，使用HTTP从Web服务器检索相关
• 参数对音视频客户程序初始化，这些参数可能包括目录信息、音
• 视频数据的编码类型或与音视频检索相关的服务器地址；
流式传输 频分多路复用-模拟通信，时分多路复用-数字通信
解复用器用来区分不同的数字电视节目，提取相应的视频、音频流和数据流，并送入MPEG-2解码器和对应的解析软件，然后完成数字信 息的还原
IPSTB关键技术
1.
另外，立足于双向的IP 网络还可以本能地支持一系列的应用和交互式服务。
IPSTB关键技术
DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、16APSK、
32APSK
DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用）调制方 式
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES数据 MPEG-2解码器：完成PES数据的解压缩，输出两组信 号
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模块进行
机顶盒原理培训PPT[1]
![机顶盒原理培训PPT[1]](https://img.taocdn.com/s1/m/d271e83d02d276a200292efb.png)
PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的主要功能
机顶盒的基本功能是接收数字电视节目和广播节目，同时具有 所有广播和交互式多媒体应用功能，如： Ø EPG：电子节目指南，给用户提供一个容易使用、界面友好、可以快 速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频 道甚至所有频道上近期将播放的电视节目，目前软件一般都支持7天 的节目预告信息显示，用户可以预约想看的节目，预约时间到以后系 统会自动提示用户确认收看已预约的节目； Ø DB ：数据广播，给用户提供新闻资讯、政务时要、分类广告、票务 信息、电子报纸、天气预报等信息； Ø Stock：股票，提供实时的股市行情、实时行情数据、股票分时数据、 股票日线数据等信息；
PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的硬件结构
Ø 电源板/适配器 给机顶盒提供工作的电压电流。
Ø 前面板 前面板主要提供给用户一些常用的功能按键、电源指示灯、信号锁定 指示灯等。
Ø 后端子板 后端子板包括各种输出的接口，射频信号输入、射频信号环出、IR连 接线接口、视音频输出接口、电源适配器接口。
PPT文档演模板ቤተ መጻሕፍቲ ባይዱ
机顶盒原理培训PPT[1]
机顶盒的主要功能
Ø NVOD：准视频点播，是单向数字电视系统增值业务之一，广电前端 利用视频服务器将一个数字电视节目在几个数字通道中延时播放， 使用户在点播该节目时可以等待一段时间后完整地观看该节目，用 户可以预约想看的节目，预约时间到以后系统会自动提示用户确认 收看已预约的节目；
机顶盒原理培训PPT
PPT文档演模板
2020/11/18
机顶盒原理培训PPT[1]
目录
1、机顶盒简介 2、机顶盒主要功能 3、机顶盒分类 4、机顶盒的硬件结构 5、机顶盒的软件架构 6、机顶盒的工作原理 7、机顶盒的常见故障及解决办法
数字电视机顶盒的原理与结构

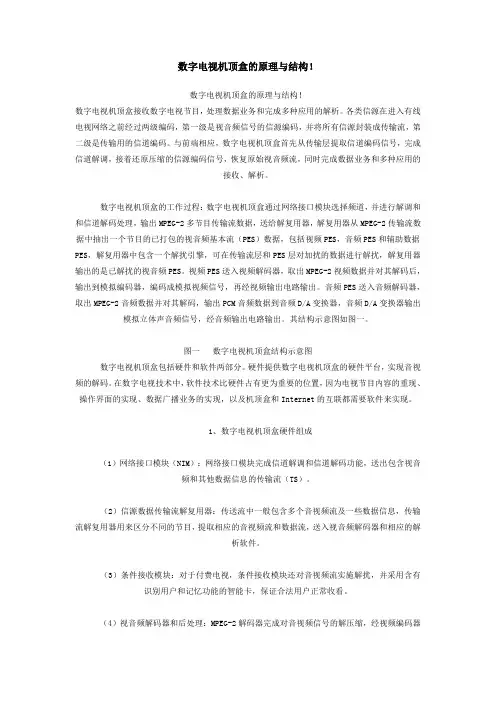

数字电视机顶盒的原理与结构！数字电视机顶盒的原理与结构！数字电视机顶盒接收数字电视节目，处理数据业务和完成多种应用的解析。
各类信源在进入有线电视网络之前经过两级编码，第一级是视音频信号的信源编码，并将所有信源封装成传输流，第二级是传输用的信道编码。
与前端相应，数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。
数字电视机顶盒的工作过程：数字电视机顶盒通过网络接口模块选择频道，并进行解调和和信道解码处理，输出MPEG-2多节目传输流数据，送给解复用器，解复用器从MPEG-2传输流数据中抽出一个节目的已打包的视音频基本流（PES）数据，包括视频PES，音频PES和辅助数据PES，解复用器中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，解复用器输出的是已解扰的视音频PES。
视频PES送入视频解码器，取出MPEG-2视频数据并对其解码后，输出到模拟编码器，编码成模拟视频信号，再经视频输出电路输出。
音频PES送入音频解码器，取出MPEG-2音频数据并对其解码，输出PCM音频数据到音频D/A变换器，音频D/A变换器输出模拟立体声音频信号，经音频输出电路输出。
其结构示意图如图一。
图一数字电视机顶盒结构示意图数字电视机顶盒包括硬件和软件两部分。
硬件提供数字电视机顶盒的硬件平台，实现音视频的解码。
在数字电视技术中，软件技术比硬件占有更为重要的位置，因为电视节目内容的重现、操作界面的实现、数据广播业务的实现，以及机顶盒和Internet的互联都需要软件来实现。
1、数字电视机顶盒硬件组成（1）网络接口模块（NIM）：网络接口模块完成信道解调和信道解码功能，送出包含视音频和其他数据信息的传输流（TS）。
（2）信源数据传输流解复用器：传送流中一般包含多个音视频流及一些数据信息，传输流解复用器用来区分不同的节目，提取相应的音视频流和数据流，送入视音频解码器和相应的解析软件。
有线数字电视机顶盒PPT课件
应用
应用层接口
应
应
用
用
说
应用 说明
应用 说明
应用 说明
说 明
明
数据报
DVB 对象轮播
特定 业务
DVB 数据流
DVB 多协议
封装
DVB 数据轮播
DБайду номын сангаасM-CC 对象轮播
DVB 数据 管道
PES
DSM-CC 私有数据
DSM-CC 数据轮播
DSM-CC 数据轮播
MPEG-2 专用数据段
MPEG-2传输流
应用领域
Table id = 01 CAS #1 Vendor id 1 EMM PID 1
按MPEG-2标准，CAT的表号为01
第一套节目CA系统 第一套节目CA系统经销商识别号 第一套节目CA系统EMM信息包的PID号
CAS #2 Vendor id 2 EMM PID 2
第二套节目CA系统 第二套节目CA系统经销商识别号 第二套节目CA系统EMM信息包的PID号
第21页/共65页
1、EPG电子节目指南
界面设计要求： 美观大方 美工、营销、技术联合设计 符合中国电视用户的观看习惯 在尽量少的界面上实现尽可能多的功能
第22页/共65页
EPG在前端系统中的位置
编码器
复
加
编码器
用
扰
编码器
器
器
调制器
CATV
EPG 服务器
CAS
SMS
第23页/共65页
2、NVOD准视频点播
硬件板块： 主板 包括一体化调谐解调、解复用、解码、 A/V编码、CPU等 控制操作显示板 电源板 Smart Card 接口板
《IPTV技术交流》课件
IPTV的优势
IPTV可以提供更多的频道选择、互动性强、个性化服务以及高清晰度的电视节目。
传统电视的局限
传统电视受制于有限的频道和广告内容，无法满足用户多样化的需求。
IPTV的应用
IPTV在教育、医疗和旅游等领域中有着广泛的应用。
1
ห้องสมุดไป่ตู้
IPTV在教育中的应用
IPTV可以通过网络向学生提供高质量的教育资源和在线课程。
《IPTV技术交流》PPT课 件
IPTV技术交流PPT课件将带您深入了解IPTV的概念、实现原理、应用以及发展 趋势。通过本课件，您将掌握IPTV技术的核心知识，为未来的发展做好准备。
什么是IPTV？
IPTV，即网络电视（Internet Protocol Television），是一种通过Internet协议传输电视节目的新型技 术。本节将介绍IPTV的概念、基本架构以及其与传统电视的优势对比。
IPTV的概念
IPTV利用IP网络传输电视 节目和相关内容，实现 与用户的互动。
IPTV的基本架构
IPTV的基本架构包括网 络、服务器、终端设备 和内容供应商。
IPTV的优势
IPTV可以提供更丰富的 节目选择、更高的画质 以及个性化的服务。
IPTV的实现原理
了解IPTV的实现原理对于理解其技术框架、传输方式和编码标准至关重要。
IPTV的技术框架
IPTV的技术框架包括用户接 入网、核心网以及内容分 发网。
IPTV的传输方式
IPTV的传输方式包括组播、 点播和流媒体传输。
IPTV的编码标准
IPTV使用H.264、MPEG-4等 编码标准进行视频压缩和 传输。
IPTV与传统电视的比较
相比传统电视，IPTV具有许多优势和各行各业中的广泛应用。
IPTV可以提供更多的频道选择、互动性强、个性化服务以及高清晰度的电视节目。
传统电视的局限
传统电视受制于有限的频道和广告内容，无法满足用户多样化的需求。
IPTV的应用
IPTV在教育、医疗和旅游等领域中有着广泛的应用。
1
ห้องสมุดไป่ตู้
IPTV在教育中的应用
IPTV可以通过网络向学生提供高质量的教育资源和在线课程。
《IPTV技术交流》PPT课 件
IPTV技术交流PPT课件将带您深入了解IPTV的概念、实现原理、应用以及发展 趋势。通过本课件，您将掌握IPTV技术的核心知识，为未来的发展做好准备。
什么是IPTV？
IPTV，即网络电视（Internet Protocol Television），是一种通过Internet协议传输电视节目的新型技 术。本节将介绍IPTV的概念、基本架构以及其与传统电视的优势对比。
IPTV的概念
IPTV利用IP网络传输电视 节目和相关内容，实现 与用户的互动。
IPTV的基本架构
IPTV的基本架构包括网 络、服务器、终端设备 和内容供应商。
IPTV的优势
IPTV可以提供更丰富的 节目选择、更高的画质 以及个性化的服务。
IPTV的实现原理
了解IPTV的实现原理对于理解其技术框架、传输方式和编码标准至关重要。
IPTV的技术框架
IPTV的技术框架包括用户接 入网、核心网以及内容分 发网。
IPTV的传输方式
IPTV的传输方式包括组播、 点播和流媒体传输。
IPTV的编码标准
IPTV使用H.264、MPEG-4等 编码标准进行视频压缩和 传输。
IPTV与传统电视的比较
相比传统电视，IPTV具有许多优势和各行各业中的广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 3.解复用器用来区分不同的数字电视节目，提取相应的视 频、音频流和数据流，并送入MPEG-2解码器和对应的解析 软件，然后完成数字信息的还原
➢ 4.付费电视，则需条件接收模块对音频、视频流实现解扰， 并采用含记账功能和含有识别用户的智能卡保证合法用户 观看电视
➢ 5.MPEG-2解码器完成音频、视频信号的解压缩，经视频编 码器和音频D/A变换还原出模拟音频、视频信号，在电视 机上显示高质量图像，并提供多声道立体声节目
STB工作原理
即上行处理的逆向还 原过程，接收数 字电视信号和处理 MPEG-2标准的数字视 /音频信号，并将其转 换成为模拟信号
STB工作原理-具体描述
➢ 1.高频头接收广电有线网络的高频信号，然后通过QAM解 调器完成信道解码，再从载波中分离出包含视频、音频信 号和其他数据信息的传送流
➢ 2.传送流中一般包含多个视频流、音频流和其他的数据信 息
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES 数据
MPEG-2解码器：完成PES数据的解压缩，输出两 组信号 1.解出MPEG2数字视频信号给视频编码器 2.解出MPEG2音频数据再解码为PCM数字音频信号 再送给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码： 将已解码的MPEG2数字视频信号转换成模拟电 视信号，经过一个低通滤波器送到电视机的 A/V插口上进行播放 音频DAC 将已解码的数字PCM数据解码称立体声模拟信 号
• 流式传输的工作原理： • 1，用户选择某一流媒体服务后，Web浏览器与Web服务器之间使用 • HTTP／TCP交换控制信息，以便把需要传输的实时数据从原始信息 • 中检索出来； • 2，Web浏览器启动音视频客户程序，使用HTTP从Web服务器检索相
关 • 参数对音视频客户程序初始化，这些参数可能包括目录信息、音 • 视频数据的编码类型或与音视频检索相关的服务器地址； • 3，音视频客户程序及音视频服务器运行实时流协议，以交换音视频 • 传输所需的控制信息，实时流协议提供执行播放、快进、快倒、 • 暂停及录制等命令的方法； • 4，音视频服务器使用RTP／UDP协议将音视频数据传输给音视频客
应当今网络飞速发展的趋势，充分有效地利用网 络资源。IPTV既不同于传统的模拟式有线电视， 也不同于经典的数字电视。因为，传统的和经典 的数字电视都具有频分制、定时、单向广播等特 点，尽管经典的数字电视相对于模拟电视有许多 技术革新，但只是信号形式的改变，没有触及媒 体内容的传播方式。
什么是IPSTB 机顶盒STB（Set-top-box） 顾名思义是放在电视机上的 盒子，源于数字电视。它是 一种将数字电视信号转换成 模拟信号的变换设备。随着 IPTV的发展,出现了基于 Internet协议(IP) 的机顶盒 ，IP 机顶盒不仅可以提供与 大多数有线或卫星电视机顶 盒相同的功能，而且还可以 使用当前互联网和基于IP的 网络设施。另外，立足于双 向的IP 网络还可以本能地支 持一系列的应用和交互式服 务。
什么是IPTV
• IPTV即交互式网络电视，是一种利用宽带有线电 视网，集互联网视在内的多种交互式 服务的崭新技术。用户在家可以有三种方式享受 IPTV服务：
• (1)计算机 • (2)网络机顶盒+普通电视机 • (3)移动设备（手机，平板等）。它能够很好地适
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模 块进行解调
DVB的信道编码采用RS（reed solomon外编码）+卷积交织（内 编码）方式，调制采用64QAM方式
机顶盒必须要完成QAM解调，RS解码和解交织（纠错处理）， 并输出MPEG传输流的串行和并行数据
调制方式： DVB-C：利用VHF/UHF载波，使用64-QAM调制方式，QAM正交振幅 调制 DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、 16APSK、32APSK DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用） 调制方式
频分多路复用-模拟通信，时分多路复用-数字通信 MPEG-TS解复用：接收MPEG-TS流，并抽出节目PES数据， 包括视频PES、音频PES、数据PES，并将音频和视频数据直 接送给MPEG-2解码器进行解码 解复用模块：包括解扰（解密）引擎，可对加扰的数据进 行解扰，其输出是已解扰PES
STB工作原理-解调与信道解码
户 • 程序，一旦音视频数据抵达客户端，音视频客户程序即可播放输 • 出。
流式传输
实时流式 顺宇流式
传输
传输
IPTV实时流式传输
IPTV顺序流式传输
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
IPSTB关键技术 1.视频解码和播放 2.流式传输技术 3.图形和图像显示技术 4.中间件技术：中间件（Middleware） 是基础软件的一大类，属于可复用软 件的范畴。顾名思义，中间件处于操 作系统软件与用户的应用软件的中 间，提高了开发效率。 5.嵌入式系统应用
IPSTB流式传输的工作原理
STB工作原理-调谐模块（tuner）
➢ 调谐模块：通过天线接收到射频信号并下行变频 为中频信号，高频头是通过I2C总线技术来控制进 行选台的（调谐）
STB工作原理-MPEG-TS解复用
信源进入电视网络前完成信道编码和信源编码，为了提高 信道利用率，使多个信号沿同一信道传输互不干扰，称为 多路复用
➢ 4.付费电视，则需条件接收模块对音频、视频流实现解扰， 并采用含记账功能和含有识别用户的智能卡保证合法用户 观看电视
➢ 5.MPEG-2解码器完成音频、视频信号的解压缩，经视频编 码器和音频D/A变换还原出模拟音频、视频信号，在电视 机上显示高质量图像，并提供多声道立体声节目
STB工作原理
即上行处理的逆向还 原过程，接收数 字电视信号和处理 MPEG-2标准的数字视 /音频信号，并将其转 换成为模拟信号
STB工作原理-具体描述
➢ 1.高频头接收广电有线网络的高频信号，然后通过QAM解 调器完成信道解码，再从载波中分离出包含视频、音频信 号和其他数据信息的传送流
➢ 2.传送流中一般包含多个视频流、音频流和其他的数据信 息
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES 数据
MPEG-2解码器：完成PES数据的解压缩，输出两 组信号 1.解出MPEG2数字视频信号给视频编码器 2.解出MPEG2音频数据再解码为PCM数字音频信号 再送给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码： 将已解码的MPEG2数字视频信号转换成模拟电 视信号，经过一个低通滤波器送到电视机的 A/V插口上进行播放 音频DAC 将已解码的数字PCM数据解码称立体声模拟信 号
• 流式传输的工作原理： • 1，用户选择某一流媒体服务后，Web浏览器与Web服务器之间使用 • HTTP／TCP交换控制信息，以便把需要传输的实时数据从原始信息 • 中检索出来； • 2，Web浏览器启动音视频客户程序，使用HTTP从Web服务器检索相
关 • 参数对音视频客户程序初始化，这些参数可能包括目录信息、音 • 视频数据的编码类型或与音视频检索相关的服务器地址； • 3，音视频客户程序及音视频服务器运行实时流协议，以交换音视频 • 传输所需的控制信息，实时流协议提供执行播放、快进、快倒、 • 暂停及录制等命令的方法； • 4，音视频服务器使用RTP／UDP协议将音视频数据传输给音视频客
应当今网络飞速发展的趋势，充分有效地利用网 络资源。IPTV既不同于传统的模拟式有线电视， 也不同于经典的数字电视。因为，传统的和经典 的数字电视都具有频分制、定时、单向广播等特 点，尽管经典的数字电视相对于模拟电视有许多 技术革新，但只是信号形式的改变，没有触及媒 体内容的传播方式。
什么是IPSTB 机顶盒STB（Set-top-box） 顾名思义是放在电视机上的 盒子，源于数字电视。它是 一种将数字电视信号转换成 模拟信号的变换设备。随着 IPTV的发展,出现了基于 Internet协议(IP) 的机顶盒 ，IP 机顶盒不仅可以提供与 大多数有线或卫星电视机顶 盒相同的功能，而且还可以 使用当前互联网和基于IP的 网络设施。另外，立足于双 向的IP 网络还可以本能地支 持一系列的应用和交互式服 务。
什么是IPTV
• IPTV即交互式网络电视，是一种利用宽带有线电 视网，集互联网视在内的多种交互式 服务的崭新技术。用户在家可以有三种方式享受 IPTV服务：
• (1)计算机 • (2)网络机顶盒+普通电视机 • (3)移动设备（手机，平板等）。它能够很好地适
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模 块进行解调
DVB的信道编码采用RS（reed solomon外编码）+卷积交织（内 编码）方式，调制采用64QAM方式
机顶盒必须要完成QAM解调，RS解码和解交织（纠错处理）， 并输出MPEG传输流的串行和并行数据
调制方式： DVB-C：利用VHF/UHF载波，使用64-QAM调制方式，QAM正交振幅 调制 DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、 16APSK、32APSK DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用） 调制方式
频分多路复用-模拟通信，时分多路复用-数字通信 MPEG-TS解复用：接收MPEG-TS流，并抽出节目PES数据， 包括视频PES、音频PES、数据PES，并将音频和视频数据直 接送给MPEG-2解码器进行解码 解复用模块：包括解扰（解密）引擎，可对加扰的数据进 行解扰，其输出是已解扰PES
STB工作原理-解调与信道解码
户 • 程序，一旦音视频数据抵达客户端，音视频客户程序即可播放输 • 出。
流式传输
实时流式 顺宇流式
传输
传输
IPTV实时流式传输
IPTV顺序流式传输
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
IPSTB关键技术 1.视频解码和播放 2.流式传输技术 3.图形和图像显示技术 4.中间件技术：中间件（Middleware） 是基础软件的一大类，属于可复用软 件的范畴。顾名思义，中间件处于操 作系统软件与用户的应用软件的中 间，提高了开发效率。 5.嵌入式系统应用
IPSTB流式传输的工作原理
STB工作原理-调谐模块（tuner）
➢ 调谐模块：通过天线接收到射频信号并下行变频 为中频信号，高频头是通过I2C总线技术来控制进 行选台的（调谐）
STB工作原理-MPEG-TS解复用
信源进入电视网络前完成信道编码和信源编码，为了提高 信道利用率，使多个信号沿同一信道传输互不干扰，称为 多路复用
