路面基层施工工艺流程图

水泥混凝土路面施工技术交底水泥混凝土路面施工工艺流程图：主要施工机具：水泥砼拌和机，自卸汽车，发电机，振捣器，电动抹平机，真空泵和锯缝机。

一、开工前的各项工准备工作（一）、开工前准备开工前，对施工、试验、测量、机械、管理等岗位的技术人员和各工种技术工人，以及一般工人进行培训，未经培训人员不得单独上岗操作。

（二）、拌和站准备：1、拌和站内部布置须满足原材料储运、混凝土运输、供水、供电、钢筋加工等使用要求。

2、拌和站保障搅拌、清洗、养生用水的供应，并保证水质。

供水量不足时，拌和站设置与日搅拌时相适应的蓄水池。

3、拌和站保证充足的电力供应，电力总容量须满足全部施工用电设备、夜间施工照明及生活用电的需要。

4、确保摊铺机械、运输车辆及发电机等电力等动力设备的燃料供应，本工地设置油料储备库。

5、摊铺现场和拌和站之间须建立快速有效的通讯联络，用于进行生产调度的指挥。

本工程一律采用手机联络，要求24小时联络畅通。

6、根据本工程特点，在建立水泥混凝土拌和站。

（三）、材料的准备：1、水泥的储存和供应要求：确保施工期间的水泥供应。

水泥仓库覆盖或设置顶篷防雨，并设置在地势较高处，严禁水泥受潮或浸水。

2、砂石料储备：施工前，储备正常施工5-8d的砂石料。

砂石料场底部作硬化处理。

不同规格的砂石料之间设隔离设施，并设标识牌，严禁混杂。

低温天、雨天、大风天及日照强烈的条件下，在砂石堆上部架设顶篷或覆盖，覆盖砂石料数量不少于正常施工一周的用量。

3、原材料与混凝土车辆不得相互干扰。

（四）、机械设备的准备：1、保证在混凝土路面施工前，各项投入机械的完好率。

2、对施工中的小型机具，要有备用品。

二、施工技术标准及施工工艺（一）、原材料技术要求1水泥：采用普通硅酸盐水泥，要求满足重交通路面水泥龄期的抗折强度、抗压强度的标准，水泥进场时每批量须附有化学成分、物理、力学指标合格的检验证明，并满足重交通路面的要求。

本工程一律采用统一采购的水泥。

水泥混凝土路面主要施工方法及工艺
（1）水泥混凝土路面施工流程图
路面混凝土采用商品混凝土，混凝土在搅拌场地搅拌后运输至现场采用人工摊铺、混凝土震动梁振捣密实的施工工艺。

（2）混凝土路面施工工艺
①机械设备
②模板制安：
施工人员在先按设计要求在基层上进行分隔立模及区域模板安装工作，路面混凝土模板采用槽钢制作，长度为3m，在槽钢后面焊接钢管套筒，钢管套筒内焊接Ф16钢筋斜支撑，斜支撑末端焊接钢管套筒，模板安装时，在末端钢管套筒内及槽钢内侧打入Ф16钢筋支撑将模板固定，模板顶面应与混凝土顶面设计标高一致
③路面混凝土浇筑：
混凝土采用商品混凝土，采用混凝土搅拌运输车运至现场，直接卸在基层上，人工铺筑找平。

混凝土振捣采用“三振法”进行施工，首先用插入式振捣棒纵横交错振捣一遍，再用平板振捣器每次重叠20cm满振一遍，然后用水泥振平梁（机）振捣，且采用真空吸水工艺，真空吸水完后用圆盘抹光机及平直的滚杠进一步滚揉表面，使表面进一步提浆并调匀。

挂线检查平整度，发现不符合之处应进一步处理刮平。

刮扛找平后，人工用抹子采用揉压方法，将混凝土板表面挤紧压实，压出水泥浆，至板面平整，并用铁抹子分三次压光。

最后用路面专用压纹器进行压纹，压纹做到纹理直顺。

路面混凝土施工完毕后及时切缝灌缝及养生。

④切缝灌缝及养生：
混凝土路面切缝采取与混凝土路面专用切割机进行切缝，切缝时中间一般可为8cm，板两端需大于10cm，施工缝和伸缩缝应采用弹性材料填充。

混凝土路面施工完毕后及时用草袋覆盖养生，养生时间不少于7天。

水泥混凝土路面严格按《水泥混凝土路面施工及验收规范》(GBJ97-87)进行施工。

公路路面沥青稳定碎石基层施工工艺工法(高等级公路)公路路面沥青稳定碎石基层施工工艺工法QB/ZTYJGYGF-LJLM-0604-2011xx工程有限公司1 前言1.1 工艺工法概况由于目前交通量迅速增长，车辆大型化、超载等现象十分普遍。

许多高速公路建成不久路面就发生了各种病害破坏，难以适应现代交通运输的要求。

由于沥青稳定碎石基层不仅具有足够的强度和刚度、良好的应力扩散能力、较强的裂缝自愈能力，还能保证与沥青混凝土面层的层间连续、降低沥青层内部的剪应力和弯拉应力，表现出施工速度快、维修养护费用低、设计使用年限长等优点。

因此，近年来我国开始推广以沥青稳定碎石基层为代表的柔性基层工艺。

1.2 工艺原理沥青稳定碎石基层的基本原理是保证沥青混合料中具有足够的粗集料，使之具有很好的高温力学性能，按其设计的空隙率大小可分为3种：开式（排水式基层，设计空隙率在15%以上）、半开式（设计空隙率在8%～15%以上）、密实式（设计空隙率在3%～8%）。

沥青稳定碎石基层作为基层与面层之间的一过渡性结构层，具有延缓基层裂缝的发展及提高抗车撤能力的作用。

对半刚性路面普遍存在的反射裂缝，导致路面抗车撤能力不足和耐久性差，从而影响沥青混凝土路面的使用寿命这一现象具有很好的抑制作用。

级配组成属骨架密实结构，其抗车辙、抗开裂、水稳定性均较好。

2 工艺工法特点2.1 沥青稳定碎石的高温性能较好，水稳定性良好，车辙试验动稳定度较高。

2.2 可以增强路面结构的排水能力，减少沥青层的温度收缩裂缝和防止反射裂缝的发生，从而改善路面使用性能，提高路面使用寿命。

2.3 成套大型机械施工，对施工组织和管理要求高，循环往复式作业，施工速度快，生产效率高，质量有保证。

3 适用范围适用于高等级公路沥青路面柔性基层施工。

4 主要引用标准《公路路面基层施工技术规范》JTJ 034；《公路工程质量检验评定标准》JTG F80；《公路沥青路面施工技术规范》JTG F40；《公路路基路面现场测试规程》JTJ 059；《公路工程沥青及沥青混合料试验规程》JTJ 052。

市政道路施工工序流程施工顺序安排：临时便道→清表清淤→路基土石方填筑→排水施工→支排水管施工→管线施工→基层→路面施工现场准备①组织先遣人员进行项目部及工程处的驻地建设。

②布置好临时工棚作为设备、材料堆放场地。

③对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和汇报，并提出适当的处理办法或变更设计。

④搭设外电及布置供电线路。

⑤接入水源，布置供水线路。

⑥对现场的地质、地形进行调整核实。

⑦修通运输便道。

⑧混凝土搅拌站、料场的场地处理及设备安装。

⑨配备好计算机、复印机等办公设备。

（2）施工技术准备①校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线②复核纵、横面，计算土方量，根据实际情况进行土方调配。

③绘制与实际情况相符的施工图，编制实施施工组织设计。

④对技术人员及操作工人进行岗前培训及技术交底。

⑤对借土区按规要求进行取土样试验，测定其最大干容量，最佳含水量等。

⑥对所使用的砂、石进行试验。

⑦对水泥、钢材等原材料进行试验。

⑧对混凝土、砂浆配合比进行试配。

主要分部分项工程施工方法（1）技术标准测量技术标准严格按设计图纸和规要求，确保排水及路面坡度。

（2）技术措施①根据指挥部提供的导线制点和高程控制点，在施工围建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。

②对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。

对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。

③对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。

④施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。

⑤测量建立复核制度，避免错误。

⑥进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。

⑦进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。

路面施工方案一、6%水泥稳定碎石基层具体施工工艺流程见下图(一) 准备下承层水泥稳定基层的下承层表面应平整、坚实，具有规定的路拱，没有任何松散的材料和软弱地点。

下承层的平整度和压实度应符合设计标准。

在摊铺基层前将底基层表面洒水润湿，但不能存有积水。

(二) 测量放样1、在下承层顶面恢复路中线。

直线段每 15～20m设一桩，平曲线段0～15m设一桩，并在两侧路肩边缘外设标示桩。

2、在两侧标示桩上用明显标记标出水泥稳定基层边缘的设计标高，以保证摊铺质量。

(三) 混合料拌和施工前一个月之内首先安装、调试好拌和设备，根据确定的配合比进行试拌，找出各料斗闸门开启位置与各种材料流量的关系，并绘制成曲线，如因材料批次、含水量不同等因素而调整,须由试验室确定，以确保施工配合比符合设计规范要求。

拌和站生产时应注意以下几点:1、配料准确，准确性与否直接影响工程质量；2、碎石粒径要符合规范要求，拌和要均匀、充分；水泥应符合设计规定的要求。

3、混合料的含水量要略大于最佳含水量1～2%，在拌和生产中要计算好加水量与定时供水参数，检查自动开启闸门装置。

(四) 混合料运输混合料运输均采用大吨位自卸车运输，运输车的数量根据摊铺机摊铺能力、拌和站的生产能力及运距进行合理地调配。

运料时车厢顶部一律用蓬布覆盖，一方面为了防止洒漏污染路面，另一方面减少混合料中的水分在运输途中的蒸发。

(五) 摊铺、整型1.铺筑试验段，在底基层、基层正式开工之前，首先摊铺200m左右的试验段。

确定用于施工的集料配合比；材料的松铺系数；确定标准的施工方法；确定每一作业段的合适长度。

2.根据设计宽度，拟采用二台摊铺机梯队联合摊铺的施工方法。

两台摊铺机的前后距离为5-8m，两台摊铺机轨道重叠50-100mm。

根据摊铺试验段，确定混合料的松铺系数。

根据松铺系数，检查摊铺机熨平板的宽度，高度是否适当，测量准确后，固定好熨平板，然后进行挂钢丝，调整好自动找平装置。

混合料必须缓慢均匀、连续不断地摊铺，中途不得随意停顿。

水泥稳定碎石基层本工程快车道水泥稳定碎石基层厚为30cm(5:95),二次摊铺成型。

慢车道水泥稳定碎石基层厚为20cm(5:95),—次摊铺成型。

水泥稳定碎石采用现场集中拌和，混合料拌合后，成品料用自卸汽车运至现场摊铺碾压成型。

施工工艺准备工作一施工放样一集中拌合一混合料运输一人工摊铺一初始轻压f测量检整f碾压f接缝处理f养生f检测。

水泥碎石稳定基层施工工艺流程图（1）材料准备1）水泥：采用标号符合图纸要求，终凝时间较长（宜在6H以上）的水泥。

2）碎石：用作基层时，最大粒径不超过30mm。

用于水泥碎石基层的碎石，按JTJ058-94标准方法进行实验，石料的压碎值不大于30%,碎石颗粒中扁平、长条颗粒含量不超过20%，碎石中不掺有软质的破碎物质或其它杂质。

3）水：水要求用洁净、不含有害物质的饮用水，不使用未经监理工程师批准的水源。

（2）混合料的组成设计配合比设计：工程开工前28天，将拟用材料的样品委托中心试验室或工程师确认的合格试验室进行混合料设计。

水泥稳定碎石中水泥剂量为干集料重量的5%，并提出混合料按JTJ057-94标准试验的结果。

混合料的具体配合比，通过室内试验确定。

至少做3组不同水泥剂量的混合料击实试验，并按最佳含水量和计算得的干密度制备试件，进行强度试验。

试验前混合料试件的养生按JTJ057-94的规定，温度保持25土2°C,试件养生7天，养生期的最后一天，将试件浸泡在水中。

设计的混合料，其按照JTJ057-94标准试验的7天浸水无侧限抗压强度，符合设计要求。

室内实验：在实验室进行选择比较实验基础上提出并确定水泥、碎石、石屑、砂和水的各自含量，使其混合料7天的无侧限饱水抗压强度符合规定要求。

与此同时，对于上述方案实验的混合料的原材料分别进行符合性实验。

按JTJ057-94标准方法试验时，混合料的含水量不超出试验确定的最佳含水量土2%的范围，或由工程师另行批准的范围，水泥的含量不超出给定配合比的土1%的范围。

三、公路路面工程（一）路面底基层（垫层）1．石灰土底基层（1）路拌法石灰土底基层施工工艺流程路拌法石灰土底基层施工工艺流程图施工方法：采用人工摊铺石灰，平地机摊铺整形，路拌机拌和，洒水车洒水养生，振动与静压压路机碾压成型。

（2）．厂拌法石灰土底基层施工工艺流程路拌法石灰土底基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：2．二灰土（石灰、粉煤灰、土）底基层（1）路拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程路拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程图施工方法：主要采用层铺法（每种材料摊铺均匀后，轻压1～2遍）或者采用先预拌二灰的方法，路（2）．厂拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程厂拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：厂拌设备集中拌和，摊铺机摊铺，人工辅助整形，轻重型压路机配套碾压，边角以打夯机夯实。

3．级配碎石（砂砾）垫层（找平层）（1）路拌法级配碎石（砂砾）垫层（找平层）施工工艺流程路拌法级配碎石（砂砾）垫层（找平层）施工工艺流程图采用不同粒级的碎石和石屑时，用层铺法施工，路拌机拌和，人工配合平地机整型，轻重配套的压路机碾压。

（2）．厂拌法级配碎石（砂砾）垫层施工工艺流程厂拌法级配碎石（砂砾）垫层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：厂拌设备集中拌和，摊铺机摊铺，轻重型压路机配套碾压，边角以打夯机夯实。

（二）路面基层1．二灰（石灰、粉煤灰）、碎石基层施工工艺流程二灰（石灰、粉煤灰）、碎石基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：采用厂拌拌和，摊铺机摊铺，人工辅助整形，轻重型压路机配套碾压。

2．三灰（水泥、石灰、粉煤灰）、碎石基层施工工艺流程三灰（水泥、石灰、粉煤灰）、碎石基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：采用厂拌拌和，摊铺机摊铺，人工辅助整形，轻重型压路机配套碾压。

乡村道路硬化土方开挖施工工艺流程图1、施工方法及措施(1)施工准备开挖前先由测量人员对原始地形进行复测，经监理工程师批准后，对开挖边线进行测量放线，按设计要求做好截水沟，同时进行施工便道修筑，并形成开挖区内的暂时排水沟。

人工配合反铲挖掘机清除开挖工程区域内的树根、杂草、垃圾、废渣及监理工程师指明的其它障碍物，并按设计要求做好坡外截水沟。

采用反铲挖掘机修筑施工便道，并同步形成开挖区内暂时排水沟。

(2)场地清理场地清理包括植被清理和表土开挖。

其范围包括暂时工程、堆渣场等施工用地需要清理的全部区域的地表。

1)植被清理开挖工程施工场地地表的植被清理，延伸至离施工图所示最大开挖边线外侧至少5m的距离。

对于有树木根系的部位，挖除树根的范围延伸到离施工图所示最大开挖边线外侧3m的距离。

同时对于开挖区域附近的天然植被，采取必要的保护措施，以免对周围环境造成不良影响。

对于无价值可燃物，尽快将其烧毁。

在烧毁期间，采取必要的防火措施，指派专门的守护员，以免发生火灾。

对于无法烧尽或者严重影响环境的清除物，按监理工程师指定的地区进行掩埋。

路基用地范围内的树木、灌木丛等在施工前砍伐或者移植，砍伐的树木应堆放在路基用地之外并妥善处理。

2)表土的清挖、堆放和有机土壤的使用表土系指包含根须、草木植物及覆盖草等植物的表层有机土壤。

根据监理工程师指示的表土开挖深度进行开挖，并对路基用地范围内的垃圾、有机物残渣及原地面以下至少100^300mm内的草皮、农作物的根系和表土进行清除，并运至指定地点堆放。

表土堆积体不宜过高，避免将土壤压实和防止冲刷流失。

堆存的有机土壤利用于工程的环境保护、土壤保护和恢复造地工作。

(3)暂时性排水措施设计在每项开挖工程开始前，规划开挖区域内外的暂时性排水措施，提前做好排水设施。

在场地开挖过程中，做好暂时性地面排水设施，保持必要的地面排水坡度、设置暂时坑槽、使用机械排除积水以及开挖排水沟排除雨水和地面积水等，保护永久建造物和永久边坡免受冲刷。

京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.4 重点分项工程施工工艺流程图施工准备平整场地施工方案审批测量放线定位监理工程师检查埋设钢护筒钻机就位对中桩位复测泥浆制备钻孔、排渣钢筋原材料试验灌注桩成孔成孔检测钢筋骨架制作下钢筋笼导管制作、试压下导管孔底检测清孔制作混凝土试块灌注混凝土监理批准配合比试块试压合格清理桩头无损探伤试验下一工序施工图 7.2.1.1-1 冲击钻孔桩施工工艺流程图开孔钻进直至基岩顶面原材料检验制备混凝土京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位钻机就位下护筒钢筋笼制作钻孔弃土外运成品检测成孔检查、清孔钢筋笼存放下钢筋笼钢筋笼运输下导管浇筑试块制作清洗导管养护强度试验图 7.2.1.2-1旋挖钻孔桩施工工艺流程图检测有害气体浓度场地平整桩位测定通风换气开挖桩孔孔口设置吊架爆破、孔内出土立模灌注护壁下一循环成孔检查砼配合比选配钢筋笼吊装就位钢筋笼加工制作砼拌合与运输灌注桩身混凝土图 7.2.1.3-1人工挖孔桩施工工艺流程图桥梁扩大基础施工工艺框图基坑开挖测基底承载能力测量放样钢筋下料钢筋绑扎支模板砼拌合运输浇注砼试块制作养生试块检测拆模基础回填图 7.2.2-1基础和台身施工工艺流程图施工准备底模清理、上脱模剂梁板钢筋制作及安装预应力孔道安装材料进场配合比模板安装模板制作或整修搅拌砼砼浇筑及抽拔棒施工试块制作拆模、养生预应力筋张拉孔道注浆试块制作封锚移梁至存梁区图 7.2.3.1-1预应力T梁施工工艺流程图台座预制绑扎钢筋骨架支模安装波纹管砼浇筑制作砼试压块养护、拆模穿钢绞线检验、标定张拉机具张拉预应力钢束压砼试块灌浆机具准备孔道压浆制作水泥浆试压块封锚压水泥浆试块移梁至存梁区图 7.2.3.3-1预应力箱梁施工工艺流程图支架设计地基处理安装支架支架预压模板设计安装底模安装支座垫板及支座绑扎底板、腹板钢筋、布设波纹管安装内膜绑扎顶板钢筋，布设波纹管安装侧膜预埋件及预留孔洞模板、钢筋、预埋件及支架稳定检逐孔浇注梁体砼（预留查验收墩顶工作缝）养生拆除内膜及侧模清理孔道穿束机穿设钢绞线压试件达到90%设计强度张拉跨内短束张拉墩顶负弯矩处钢绞线浇注联中工作缝张拉整联通长钢绞线、压浆、封端浇注联端工作缝落支架拆除底模及支架洞顶截水沟开挖、砌筑洞口其他排水工程路基或桥梁施工洞口土石方开挖边仰坡及成洞面临时防护套拱、管棚辅助进洞措施施工明洞基础及洞口段路基硬化地基承载力检测二衬台车进场洞身施工洞身检测明洞回填防水层施工片石回填洞门施工图 7.3.1.1-1洞口与明洞工程的施工工艺流程图小导管加工制作材料准备浆液配制注浆量控制京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计地质调查，注浆设计现场注浆试验制定施工方案测量布孔凿岩机钻孔清孔，成孔检查安装导管，封堵管口注浆压力控制喷砼封闭掌子面连注浆管路，试运转注浆泵就位注浆作业转入断面开挖效果检查，方案调整图7.3.1.3-2超前小导管注浆施工工艺流程图锚杆制作、超前小钢管施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测绘出开挖轮廓线、标出孔位靠掌子面正确安装固定钢架凿岩机就位、定位开孔钻孔至预定孔深，并随时调整方向清孔、成孔检查浸泡、填塞锚固剂小钢管浸泡、填塞锚固剂制作顶入安装锚杆将锚杆（小钢管）尾部和钢架焊连质量检查合格，进入下道工序图 7.3.1.3-4-4超前锚杆施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样钢拱架加工质量验收清除底脚浮渣钢拱架组拼安装钢拱架和系统锚杆焊连定位加设鞍形垫块打锁脚锚杆焊纵向连接筋隐蔽工程检查验收图 7.3.1.3-5钢架安装工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计湿喷砼施工工艺流程图配备设备及劳力组织方法砼制备运输方案、喷射方法方案报批喷砼试验配合比报批材料试验报告材料、机具、劳力准备风、水、电准备施工准备断面检查清洗岩面强制式拌和机拌和混凝土制备分次投料拌和混凝土运输砼运输车运输湿喷机先墙后拱、分层、分区进行初喷S形运动、螺旋状喷射首层着重填平、补齐复喷强度检验：压试件质量检查方案审批结束图 7.3.1.3-6湿喷混凝土施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计施工段断面净空检查防水板检查防水板铺设台车就位防水板焊成大幅喷砼面检查处理返修否是安装纵、环向盲管焊缝检查铺设防水卷材与既有衬砌段防水板焊接连接重焊或修补否接头焊接检查防水板检查签证图 7.3.1.4-1防水板铺挂施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计监控量测确定二次衬砌施作时机轨道高程测量布设轨道控制轨距台车就位顶模升起侧模张开净空检测模板调整到位输挡台基止面涂预送头水埋车仓板脱管板条件加清整模安安安安固理修剂装装装装矮边墙底板施工施工配合比混凝土拌合塌落度检查混凝土浇筑混凝土入泵混凝土运输不合格返工拆模养护图 7.3.1.5-1二次衬砌施工工艺流程图监控京新量高速测胶泥施湾至工西洋工河（冀艺晋界流）公程路图SG1 合同段实施性施工组织设计分析地质勘测资料制定监控量测计划施工监控地表地质预测围岩支护围岩支护与开挖验结构状态结构受力观测证观测变形量测否否修改支护参综合分析判断修改支护参数数是施工是否完成是结束图7.3.1.15-1隧道监控量测施工工艺流程图施工准备准备阶段基底处理填筑区段分层填筑摊铺整平平整区段施工阶段洒水或晾晒碾压区段碾压夯实检测区段检验签证整修验交阶段路基整修图 7.4.1.7-1路基土方填筑施工工艺流程图施工放样清表路基基底碾压上料、推土机推平重型压路机分层碾压人工用细石块、石屑找平不平处试验检测填报质量检验报告单进行下道工序图 7.4.1.8-1填石路基施工工艺流程图施工准备原地面测量放样平整场地开挖减振、排（降）水沟（井）试区检测垫层铺设场地平整测量各夯区设置孔隙水观测计等检测第一遍夯点布置测量场地高程机械就位测夯锤落距测每次夯沉量，完成一个夯点夯击完成第一遍各点夯击测场地标高机械整平场地第二遍夯击控制夯击数、夯锤落距和夯印搭接满夯平整场地土工、荷载试验测量地面标高资料整理隐蔽验收下一夯区或工序图 7.4.1.9-1强夯施工工艺流程图施工准备挖基基地处理片石、砂浆砌筑勾缝养生边坡处理液压喷播喷料准备覆盖无纺布练苗揭布播后管理图 7.4.1.16-1路堤、路堑衬砌拱植草防护施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计配料拌合、检测及运输入模振捣脱模码垛养生运输安装检查验收合格格内回填土、植草返工不合格图 7.4.1.16-2矩形、空心六棱预制块防护施工工艺流程图施工准备及放样基坑开挖基底处理基底标高及地基承载力经监理工程师检验合格片石墙身砌筑砂浆拌制墙背回填锥坡图 7.4.1.16-3路堤挡土墙施工工艺流程图边坡测量施工准备电力设备布设边坡安全检测搭设脚手架边坡修整钻孔设备布设锚杆钻孔锚杆孔位放样清孔、验孔支架焊接插入锚杆锚杆孔灌注水泥砂浆砼试块制作达到设计强度锚杆拉拔试验测量放线开挖框架梁基础钢筋制作安装模型安装、加固伸缩缝设置砼试块制作浇注混凝土养生浆砌片石封顶框格内喷播植草拆除脚手架图 7.4.1.16-4锚杆框架梁植草护坡施工工艺流程图施工准备测量放样基础开挖地基承载力检测基底处理基础施工整管节拼接连接涂刷沥青涵背回填材料检验洞口铺砌及防护成品检测、验收图 7.4.2.1-1管涵施工工艺流程图不满足设计要求京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量放样基坑开挖、排水基坑检验监理签证基地处理满足设计要求基础砼浇筑养护涵台砼浇筑养护立拱支架、安装模板检查、验收、签证对称浇筑拱圈砼养护拱圈砼强度达到75%施做沉降缝防水检查、验收、签证护拱浆砌片石涵侧、涵顶土对称回填出入口、八字墙等附属工程竣工验收图 7.4.2.1-2拱涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计测量定位平整场地基坑开挖合格不合格基坑验收制作模板基础模板不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格基础验收合格制作模板、钢筋绑扎台身模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格台身验收合格制作模板、钢筋绑扎盖板（帽石）模板及钢筋不合格验收合格制作相同条件砼试块浇筑砼拆模及养护不合格盖板（帽石）验收合格洞口施工洞底铺砌及防水合格台背回填清理现场分项工程验收图 7.4.2.1-3板涵施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计明确施工方案工程师审批下承层交验合格并经工程师验收整理下承层测量定样放样打出路肩线培路肩土放标高基准线，两侧设置钢钎挂钢绞线控制标高摊铺机就位卸料摊铺机上摊铺碾压：振动压路机稳压；振动压路机振压、胶轮柔性碾压、三轮压路机静压质量自检原材料进场并报验完成组成设计并报工程师审批根据组成设计调试拌合楼直至满足生产要求，报工程师认可装载机装料于各料斗调整调速电机控制配合比拌缸充分拌和混合料卸于自卸车运输小修处理报验进行下道工序京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下层通过监理验收材料检验报监理审批清扫下层材料准备，沥青加温放边缘线沥青洒布车运输沥青按设计数量喷洒处理接头质量自检报监理验收交通管制进行下道工序图7.5.3.3-1透层、粘层施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计下承层（或透层）已被监理工程师验收清扫路面基层（或透层）测量定线放样放标高控制基准线，两侧打钢钎挂钢绞线控制摊铺机就位卸料于摊铺机上铺装碾压：先用双钢轮压路机稳压一遍，然后用胶轮、双钢轮振动压路机复压、最后用双钢轮压路机终压质量自检并报监理验收交通管制原材料及组成设计经监理工程师认可沥青加温装载机装各种矿料入拌和设备，沥青泵入拌和设备按照配合比拌和各种材料施工单位对混合料自检，监理工程师抽检不合格成品装入自卸车运输废料完成生产配合比设计，铺筑试验段对生产配合比验证，报工程师认可进行下道工序图 7.5.3.3-2沥青混凝土面层施工工艺流程图原材料验收入库标志板按照图纸制作标志架按照图纸制作京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计验收浇安入经驻按筑库装地监图混标理工挖凝监志监程师标土理架理验收志及验体验合格架基表收及收方可基础标验面质进入础预志热工地坑埋收检板镀入验件锌库收处理图 7.7.1.1-1交通标志施工工艺流程图施工准备封闭交通清扫路面放样加热涂料划线机预热校核标线喷涂维护，待标线干硬后开放交通图 7.7.1.2-1交通标线施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计开挖基坑石方地段或构造物地段土方段自检及监理验证不打入立桩合埋入立桩、浇筑砼格返工自检及监理验证合格安装护栏板不合线型调整格返工自检及监理验证图 7.7.1.3-1波形梁钢护栏施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计放线订购立柱、网片基坑开挖不合报请监理认可格返工自检、监理检验浇筑砼基础自检、监理检验安装立柱调整立柱线形安装编织网片不合调整格返工自检、监理检验图 7.7.1.4-1隔离栅施工工艺流程图京新高速胶泥湾至西洋河（冀晋界）公路SG1 合同段实施性施工组织设计13.5 组织机构图23813.6 工期保证体系图项目经理工程管理部安全环保部物质装备部计划合同部工地试验室技术质量部财务部编提实保制保及抓制保协供施及证保定合证时好实证调施监时施证落理试进现施机各工督检工材实调验行场性械工技避查行料进配资现施组完序术免签车供度资料场工织好衔保返证安应计金及试管设率接证工全划时验理计实现工期目标13.7 质量保证体系图质量保证体系项目经理部综计工安技工物合划程全术地资财事合管环质试装务务同理保量验备部部部部部部室部思想教育技术保障措施物资供应保障施工保证机械保证经济责任制为试签质监制全质岗材材技实严验机机制完业订量督定面量前料料术行密检械械定善主经第检质质管培购检交三组测使保奖考服济一查量量理训进验底检织手用养惩核务责思制目管教制制制制制作段制制条手思任想度标理育度度度度度业完度度例段想状善下自工道质地检工量制成先提试和序监定立培高验监是督创Q训全室理让机优C后员和检业构规小上素检查主检划组岗质测制满查保度意障明确检合责作任验理业落检安程实测排序到及使集个时用标人准QC小组课题研究取得上岗证施工作业促进施工生产改进措施信息反馈质量评定奖优罚劣考核兑现项目经理项目总工程师安全生产委员会安全管理部技术质量部工程管理部计划合同部物资装备部财务部外协管理部综合事务部各分部项目经理各分部安全部门各分部安全员、技术员管理和领导关系支持协作和保障关系环境保护领导组组长：项目经理 副组长：技术负责人各业务部门负责人 作业队长 专、兼职检查员环保目标保证 技术保证 施工过程保证 经济保证 检查、监控与 建制 实 完 制 施主建 定环 制 立 宣定施善工物管 环立环定期现 保 定 传 员 环环环方资部 保环不 境保 保 保 岗法 设 费 保 场 措 管目 教工位 门 定 监 施 理育培实技技责工备用奖期 目 标计 训施 术 术 艺 保 统 到 惩 控改 检 责方 政 措 任保 证合 位制进标任 划制查案策施证治度制理防建城 防止 防 筑城 市 噪 止 生 文 市 止声 大 活 物 绿 道 水 、 气 垃 保 化 路 污 光污圾护保保 染污染处护护染理环境保护达标。

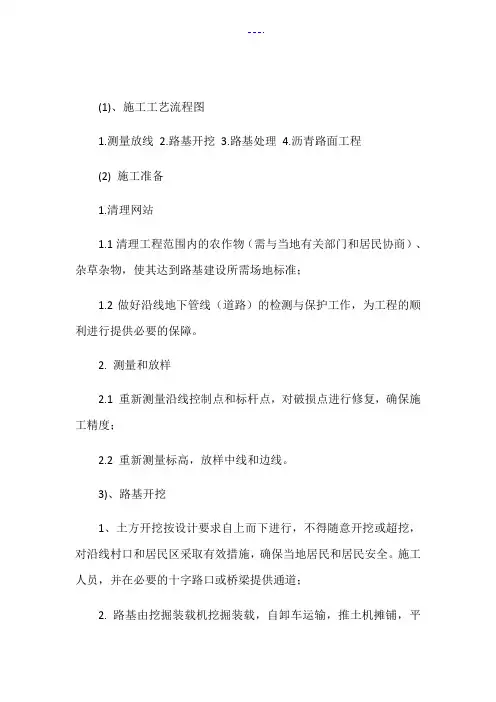

(1)、施工工艺流程图1.测量放线2.路基开挖3.路基处理4.沥青路面工程(2) 施工准备1.清理网站1.1清理工程范围内的农作物（需与当地有关部门和居民协商）、杂草杂物，使其达到路基建设所需场地标准；1.2做好沿线地下管线（道路）的检测与保护工作，为工程的顺利进行提供必要的保障。

2. 测量和放样2.1 重新测量沿线控制点和标杆点，对破损点进行修复，确保施工精度；2.2 重新测量标高，放样中线和边线。

3)、路基开挖1、土方开挖按设计要求自上而下进行，不得随意开挖或超挖，对沿线村口和居民区采取有效措施，确保当地居民和居民安全。

施工人员，并在必要的十字路口或桥梁提供通道；2. 路基由挖掘装载机挖掘装载，自卸车运输，推土机摊铺，平地机细整平（如图），洒水车洒水，压路机压实，填沙法测试压实效果。

3、路基修整：路基开发完成后，对不符合上表要求的路段进行人工修整，直至达到规范要求。

各工序施工要点测量放样：施工前按图纸恢复中心线，重新测量断面，测量开挖边沿。

路基宽度每边应超过设计宽度50CM，以保证压实在设计宽度内。

路基平整：用挖掘机对路基进行开挖，然后按实测标高用推土机平整。

当土壤含水量低于或高于最佳含水量时，应进行浇水或烘干，最终使土壤含水量控制在大于最佳含水量1%-2%之间，最后用整平机精细整平。

碾压：在土壤达到最佳含水量后，开始碾压土壤。

振动压路机碾压4次，18T静态压路机碾压3-6次，每次检查压实度，直至达到要求的压实度。

至今。

施工前期，首先安排路基开挖、碾压施工试验路段。

根据从试验段获得的数据，确定了各种压实指标：设备类型、机械的最佳组合、轧制次数和轧制速度。

并以最佳含水量等参数为施工依据。

此外，在施工过程中还应做好以下几方面的工作：1、施工前应做好地表排水工程的排水工作，排水不得危害或污染附近建筑物、道路和农田。

2、加强测量控制，边坡随开挖成型，保持边坡平整。

3、人工挖掘时，挖掘机之间的间距应大于3M，并应相互照顾，防止碰撞和伤害。

沥青混凝土路面施工工艺及方法（1）施工程序沥青混凝土路面施工工艺流程图见图。

沥青混凝土路面施工工艺流程图（2）施工方法1）施工准备①选购经调查试验合格的材料进行备料。

②做好配合比设计报送监理工程师审批，对各种原材料进行符合性检验。

③在验收合格的基层上恢复中线（底面层施工时），在边线外侧0.3～0.5m 处每隔5～10m 钉边桩进行水平测量，拉好基准线，画好边线。

④对下承层进行清扫，底面层施工前二天在基层上洒透层油。

在中底面层上喷洒粘层油。

⑤试验段开工前安装好试验仪器和设备、配备好试验人员报请监理工程师审核。

在监理工程师批准的现场备齐全部机械设备进行试验段铺筑，以确定松铺系数、施工工艺、机械配备、人员组织、压实遍数，并检查压实度，沥青含量，集料级配，沥青混合料马歇尔各项技术指标等。

压实度检测制定改进措施机械选型与安装机械检修机械试运转配合比调试试机拌和沥青混合料生产沥青混合料试验基层检测验收测量放样路缘石安装喷洒透层油试验段施工沥青混合料摊铺沥青混合料压实料场选择材料性能鉴定沥青砼配合比设计监理人批准配合比路面成型检测2）沥青混合料的拌和①各种集料分类堆放，每个料源均进行试验，按要求的配合比进行配料。

②设置间歇式具有密封性能及除尘设备，并有检测拌和温度装置的沥青混凝土拌和站。

③拌和站设试验室，对沥青混凝土的原材料、沥青混合料及时进行检测。

④沥青的加热温度、集料的加热温度、混合料的出厂温度控制在规范规定的范围之内。

⑤出厂的混合料须均匀一致，无白花料，无粗细料离析和结块现象，不符要求时废弃。

3）混合料的运输①根据拌和站的产量、运距合理安排运输车辆。

②运输车的车箱内保持干净，涂防粘薄膜剂。

运输车配备覆盖棚布以防雨和热量损失。

③已离析、硬化在运输车箱内的混合料，低于规定铺筑温度或被雨淋的混合料予以废弃。

4）混合料的摊铺①根据路面宽度选用1～2 台具有自动调节摊铺厚度及找平装置，可加热的振动熨平板，并运行良好的高密度沥青混凝土摊铺机进行摊铺。

路面基层施工工艺流程图
文字说明
1、基层施工前,首先进行200m试验段,取得压实工艺、压实遍数、最佳松铺厚度、含水量等。

基层施工采用摊铺机摊铺，震动压路机碾压。

2、测量人员根据设计的中线对施工部位进行放样，放样内容：摊铺机走行控制的白线，摊铺机标高传感器的走行钢丝。

3、洒水车对将要施工的底基层进行洒水，洒水时不能使表面有积水。

4、摊铺机根据调整好的路线进入施工段，根据测量放线组装摊铺机械部分，并安装标高传感器，进行作业调试。

5、混合料在混凝土拌合站拌制，拌合站根据选定的施工配合比调整拌合楼的自动计量装置，实验人员在现场用实验仪器对混合料进行确认，并经监理工程师审核。

拌合料用自卸汽车运输。

6、汽车运料至施工现场后倒车，使尾部正对摊铺机的进料仓中心，开动摊铺机进行摊铺作业。

摊铺后的基层安排专人检查。

分隔带开口处采用人工摊平。

7、摊铺长度达到30-50m可进行碾压。

首先进行稳压，稳压后根据实验段确定的碾压遍数震动碾压，用人工对边坡排打夯实及修整。

8、实验人员对已碾压完毕的路段用多功能直读式测钙仪及时进行取样实验，并抽检密实度。

报监理工程师审核。

9、稳定层初凝后，用洒水车进行洒水养护，洒水车行速不得大于20km/h。

养生期不少于7天，养生期间禁止一切车辆通行。

10、沥青透层的施工：养生结束后，先清扫基层，并立即喷洒透层，在透层上均匀撒布5-10mm的小碎石对基层进行保护。

（二）施工前准备工作1.施工现场准备工作（1）施工现场交通工程将修建交通便道进行物料运输，从而使工程的交通较为便利。

（2）施工用水、用电开工前，由项目经理部与当地相关人员联系，就近提供电源，沿线布置供电线路连通各施工点。

同时项目经理部在施工现场自己配备所需要的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。

施工用水亦是向当地借用。

2.材料供应（1）工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工现场。

（2）项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。

同时做好材料的保护工作，以防材料在施工现场出现损坏或损耗现象。

3.技术准备工作（1）图纸会审及技术交底工程开工前，在项目总工程师的组织下，集中项目部有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总会知业主、监理和设计人员及时解决。

项目经理部将严格按有关程序，组织技术交底，由项目经理部（3开工前，4.（1（2（31.工艺流程图2.主要施工方法（1）测量放线1）组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。

2）井面标高应路面与路面一致。

（2）沟槽开挖1）沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。

当发现管线位置后应做好清晰的标志以保护好地下管线。

2）施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。

在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。

沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。

3）工程的沟槽深度开挖视深度而定，对土质良好地段采用可以1：1放坡开挖。

开挖时用挖掘机进行，人工配合。

沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。

道路施工流程图一号主干道临时路施工方案一、概况应厂家要求，在一号主干道道路根底上修建临时道路，以方便施工单位施工作业及正常的生活要求。

道路路基压实度不小于96%，道路路基层级配碎石垫层厚度15 cm，压实度不小于97%。

道路路基层4%水泥稳定石屑底基层厚15 cm，压实度不小于97%。

路面宽15米，路基层级配碎石垫层宽度不小于18m,路基压实面宽度不小于20m,总长从K0+105M—K0+860M，由K0+105M—K0+360M段为填方段，K0+360M —K0+860M段为挖方段。

二、施工准备1、技术工作准备a.根据要求及施工条件，编制科学合理施工方案，并进展技术交底；b.在水泥基层结和碎砾石基层中，石料的规格粒径≤5cm，水泥的总含量应大于混合料总重的20%，或者在碎砾石基层中，按粒径5mm以下细料量的15%掺入水泥；c.根据试验配合比报告，进展同条件平行试验，取最正确数据；d.检查进场各种原材料，其各项技术指标是否满足标准要求，否那么不得使用。

2、施工原材料准备a. 水泥：①要符合道路各项技术指标的要求。

②水泥要分批进料，做到既不影响施工进度，又不过多存放；如存放时间稍长应予覆盖，并采取封存措施，妥善保管。

对长时间存放的水泥，在使用前必须对进展测定，不符合要求的不得使用b.土：①土中土块的最大尺寸不应大于15mm。

②有机质含量超过8％的土不得使用。

C.水：凡人或牲畜饮用的水源，均可使用。

d.碎砾石：最大尺寸不应大于50mm。

3、机械准备：由专人负责检查施工机械正常运行情况及保养，供电供水到位；三、施工工艺及要求1、场地清理1〕施工前要先按要求进展路基放样测量，并绘制平面图等。

要去除开挖工程区域内的全部树根、杂草、垃圾、废碴以及建立单位认为的其它有碍物。

2〕工程的施工场地清理，必须根据建立单位的要求进展清理。

具体挖土深度,根据现场实际由建立方实测确定，剥离后的土按建立单位的要求位置堆放。

3〕在施工时，必须特别注意尽最大的努力保护清理区域范围外的设施。

8.3.1 概述本工程主要包括原有路面平整处理、砂砾垫层施工、5%水稳层施工、透层油洒布、沥青混凝土路面施工、C20砼板施工等。

8.3.2 施工方法和技术措施 8.3.2.1 现在路面平整拟采用推土机进行路面平整，高处推平，低凹处填土并压实，使之达到设计标高。

进入下道工序前应有监理工程师验收合格。

8.3.2.2砂砾料垫层施工（1）施工工艺流程图，如图8-2施工测量放样自卸汽车运输摊 铺整 形碾 压 压实度检测 各项指标的检测交工验收 下一道工序施工 控制松铺厚度检测含水量图8-2砂砾垫层施工工艺流程图（2）施工要点①测量放样：测量人员在监理工程师验收合格的路基上测量出路线中线，直线段25m设一桩，平曲线每10m设一桩，并在两侧路肩边缘外设指示桩；在两侧指示桩上用明显标记标出砂砾垫层边缘的设计高。

②摊铺：在铺筑垫层前，应将路基上的浮土、杂物全部清除，并洒水湿润。

采用推土机与平地机联合作业的方式摊铺，推土机将堆料粗平，平地机在此基础上精平。

摊铺后的砂砾保证无明显的离析现象，若出现大料集中的现象采用细集料作嵌缝处理。

③碾压：在含水量适宜时，采用振动压路机分层进行碾压。

直线和较低或超高的平曲线段，由两侧路肩开始向路中心碾压；碾压时，后轮应重叠1/2宽；按先慢后快、先静压后振动的操作规程进行碾压；小半径曲线地段因有较大的超高，碾压顺序宜先低（内侧）后高（外侧）纵向进退式进行；两段作业衔接处，第一段留下5-8m不进行碾压；严禁压路机在已完的或正在碾压的路段上调头或急刹车；凡压路机不能作业的地方，应采用机夯进行压实，直到获得规定的压实度为止。

④检测：碾压完成后，及时进行检测，压实度以重型击实标准为依据，采用灌砂法检测标准为：压实度≥97%；根据标准检测频率为2000m2，随机取样8次，并按规定检验项目参数，自检合格后申请验收。

表8-4 砾砾垫层施工检验内容和频次8.3.2.3 水泥稳定碎石基层施工8.3.2.3.1水泥稳定碎石基层施工工艺流程，见图8-3所示。
