建筑识图与构造整本知识点复习
第一章制图基本知识
1、常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器：圆规、分
规、绘图笔；常用绘图用品：图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2、一副三角板有两个：一副由45°、45°、90°组成，一副由30°、60°、90°组成。
3、比例尺又称三棱尺，一般刻有六种不同的刻度。
4、最常使用的绘图笔是绘图墨水笔，又称为针管笔。
5、图纸有绘图纸和描图纸两种，后者又称为硫酸纸，是作为复制蓝图的底图的图纸。
6、绘图铅笔中“B”表示软铅芯，“H”表示硬铅芯。
7、图纸图幅及图框尺寸：A0：841mm×1189 mm（宽×长）；A1：594 mm×841 mm（宽×
长）；A2：420 mm×594 mm（宽×长）；A3：297 mm×420 mm（宽×长）；A4：210 mm ×297 mm（宽×长）。
8、图线的画法：
1）在同一张图纸内，相同比例的图样选用相同的线宽组。
2）相互平行的图线，其间隙不小于其中的粗线宽度，且不小于0.7mm。
3）虚线、点画线的线段长度和间隔，应各自相等，在较小的图形中，点画线可以用实线代替。
4）点画线的两端不应是点，而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时，应是线段交接而不是空白处交接；虚线为实线的延长线时，不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆，不可避免时应保证文字等的清晰。
9、汉字的书写才采用长仿宋体。
10、书写长仿宋体时，应注意：“横平竖直，起落分明，笔锋满格，布局均匀”。
《建筑识图与构造》复习题
一、判断题
(X ) 1、建筑设计包括初步设计、技术设计和施工图设计三个阶段。
除大型、特殊的建筑外，仅两个阶段：初步设计---方案图和施工图设计---施工图
(J ) 2、公共建筑及综合性建筑总高度超过24m者为高层，超过100m为超高层建筑。住宅按层数分
(X ) 3、施工图阶段才应绘制建筑总平面，主要是确定建筑的建造位置。各阶段均要总平面图
(X ) 4、住宅建筑按层数划分，其中3〜6层为多层，10层以上为高层。
1~3层为低层，4~6层为多层，7~9层为中高层，10层以上为高层，100米以上为超高层(J ) 5、对于大多数民用建筑而言，日照是确定房屋正面间距的主要依据。
D=H0Xcot h D为日照间距H0为前栋建筑计算高度(前排檐口与后排低层窗台高差) h为冬至日太阳高度角
(X ) 6、根据《建筑设计防火规范》，高层建筑的耐火等级分为四级。
高层只有一级和二级，没有三、四级
(J ) 7、按照国家有关规定，普通住宅的层高，以2.8米为宜。
住宅净高不低于2.4米，层高不高于2.8米
(J ) 8、《建筑模数协调统一标准》中规定，基本模数以1M表示，数值为100mm。
模数符号为M，1M=100mm
(J ) 9、风玫瑰图表明了 1个地区1年中不同风向出现的频率，甚至包括夏季主导风向。风玫瑰图表示某一地区的风向频率，包括全年、冬季、夏季
(J ) 10、如建筑物设有散水构造，可以在建筑底层平面图中看到。
(J ) 11、楼梯平台的宽度应大于或等于梯段宽度。
平台净宽不小于梯段净宽，且不小于1.2米
建筑识图与构造复习
一、投影法的分类
中心投影法
平行投影法
斜投影法
正投影法
二、正投影的基本特征：真实性、积聚性、类似性。
三、三个投影图之间存在的投影关系长对正
高平齐
宽相等
四、直线对H面的倾角用α表示，对V面的倾角用β表示，对W 面的
倾角用γ表示。
五、剖面图的形成
定义：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分像投影面进行投影，所成的图形为剖面图。
六、断面图的形成
假想用一个剖切平面将物体剖开，只绘出剖切平面到部分的图形称为断面图。
七、建筑的概念
建筑物=建筑物＋构造物
建筑物的构成要素：建筑功能（主导）、建筑技术（先提条件）、建筑形象（艺术性）。
建筑的使用功能是建筑的目的，是主导因素。技术和物质条件是实现建筑使用功能的手段，而建筑的艺术形象是建筑功能、技术、艺术内容的综合体现。
八、建筑按照使用性质分为：民用建筑（非生产性建筑）、工业建筑、农业建筑。
九、建筑按照结构所用的材料分类：木结构，混合结构，钢筋混凝土结构，钢结构，钢、钢筋混凝土结构。
十、按照建筑的层数或总高度分类：
1·单多层建筑〖27m以下的住宅建筑，建筑高度不超过24m（或超过24m的单层）的公共建筑和工业建筑。〗
2·高层建筑〖建筑高度大于27m的住宅建筑和其他建筑高度大于24m非单层建筑〗。
3·超高层建筑〖建筑总高度超过100m时，为超高层建筑〗。
十一、建筑的耐火等级
耐火等级：非燃烧体、难燃烧体、燃烧体、易燃烧体。
耐火极限是指：对任一建筑结构件按时间－温度标准曲线进行耐火试验，构件从受到火的作用时起到失去支持能力或完整性破坏或失去隔火作用时止的这一段时间，以小时为单位。
《建筑构造与识图》期末复习试题及答案A
一、填空题
1、构成建筑的基本要素是建筑、建筑、建筑。
2、室内墙面与地面交接处墙下部的构造称为，室外墙面与室外地面交接处墙下部的构造称为。
3、基础的埋深是指__________至基础底面的垂直距离。
4、为支承洞口上部荷载，门、窗洞口上部应设。
5、顶棚的类型可分为顶棚和_________顶棚两种。
6、屋顶主要有层、层和顶棚组成，寒冷地区，为防止热量的损耗，屋顶应增设层。炎热地区，为防止太阳辐射，屋顶应增设层。
7、楼梯一般
由、、栏杆扶手三部分组成。
8、屋面排水有和两种方式。
9、满足要求是单层工业厂房要解决的首要问题。
10、窗框的安装方法有和两种。
二、单选题
1、建筑物的耐久等级为二级时其耐久年限为( )年，适用于一般性建筑。
A．50~100 B. 80~150 C. 25~50 D.15~25
2、建筑的构成三要素中（）是建筑的目的，起着主导作用。
A. 建筑功能
B. 建筑的物质技术条件
C. 建筑形象
D. 建筑的经济性
3、根据基础埋置深度的不同，基础有深基础、浅基础。当基础埋置深度大于( )时称为深基础。
A.0.5m
B.2.0m
C.4.0m
D.5.0m
4、我国建筑统一模数中规定的基本模数为（）。
A．10mm B．100mm C．300mm D．600mm
5、屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（）。
A. 承重
B. 保温隔热
C. 防水和排水
D. 隔声和防火
6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是（）
A. 防止面层开裂
影响建筑构造的因素有哪些?
答:影响建筑构造的因素有以下三个方面:1.荷载的作用;2.人为因素的作用;3.自然因素的影响
建筑物按耐火等级分几级?是根据什么确定的?什么叫燃烧性能和耐火极限?
答:建筑物的耐火等级是根据建筑物主要构件的燃烧性能和耐火极限确定的,共分四级。
燃烧性能:指建筑构件在明火或高温作用下是否燃烧,以及燃烧的难易程度。
耐火极限:对任一建筑结构按时间---温度标准曲线进行耐火试验,从构件受到火的作用时起, 到构件失去支持能力或完整性被破坏,或失去隔火作用时为止的这段时间就是该构件的耐火极限,用小时表示。
民用建筑按建筑结构的承重方式分为哪几类？各适用于哪些建筑？
1.墙承重结构:土木结构,砖木结构,砖木结构,砖混结构的建筑大多属于这一类;
2.框架结构:用于大跨度建筑,荷载大的建筑及高层建筑;
3.内框架结构:用于内部需较大通透空间但可设柱的建筑,如底层为商店的多层住宅等;
4.空间结构:用于需要大跨度,大空间而内部又不允许设柱的大型公共建筑,如体育馆,天文
馆等.
基础按构造形式分为哪几类,各自的适用范围如何?
答:主要可分为:1.条形基础:一般用于墙下,也可用于柱下.
2.独立基础:一般适用于土质均匀,荷载均匀的骨架结构建筑中.
3.井格基础:提高建筑物的整体刚度,避免不均匀沉降,常将柱下独立基础沿横纵向连接.
4.筏板基础:广泛用于多层住宅,办公楼等民用建筑中.
5.箱形基础:适用于高层公共建筑,住宅建筑及需设地下室的建筑中.
6.桩基础:近年来桩基础应用较为广泛.
图示并说明什么是基础埋深?影响基础埋深的因素?
预算员《建筑识图与房屋构造》复习资料
识图与构造练习题（是非题）

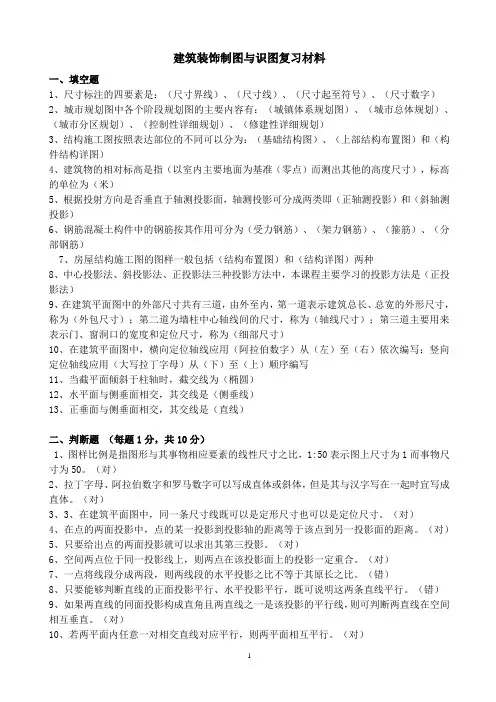

1、工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。✓
2、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图的比例有关。✗
正确：与绘图的比例无关。
3、图样的比例，应为图形与实物相对应的线性尺寸之比。✓
4、工程图上的尺寸，除标高及总平面图以米为单位外，其余都以毫米为单位。✓
5、建筑工程的图纸大多是应用正投影的原理和方法绘制的。✓
6、形体在三面投影图上必定符合长对正、高平齐、宽相符的投影规律。✓
7、形体与投影面倾斜，投射线垂直于投影面得到的轴测投影图称为轴测斜投影
图。✗
正确：称为轴测正投影图。
8、正等测的轴间角均为120度；轴向变形系数均为0。82，在作图时都取简化系数1。✓
9、用两个或两个以上相交的剖切面剖切形体，所得剖面图叫阶梯剖面图。✗
正确：展开剖面图。
10、断面图直接画在构件假想的断开处，称为重合断面。✗
正确：中断断面。
11、民用建筑按建筑结构承重方式可分为砖木结构、混合结构、钢砼结构、钢结构等。✗
正确：按建筑承重结构的材料分为
12、用柱与梁组成框架结构承重受房屋的全部荷载称为框架结构。✓
13、根据统一的标准，设计通用的构件、配件、单元和房屋称为建筑的标准设计。
✓
14、标准尺寸单位是最基本的数值叫基本模数，用M表示。✓
15、定位线是确定主要结构或构件的位置及构造尺寸的基线。✗
正确：标注尺寸
16、一般情况下，构造尺寸加上缝隙的大小等于标志尺寸，所以标志尺寸一定大于构造尺寸。✗
正确：不一定。
17、地基每平方米所能承受的最大压力，叫地基容许承载力。✓

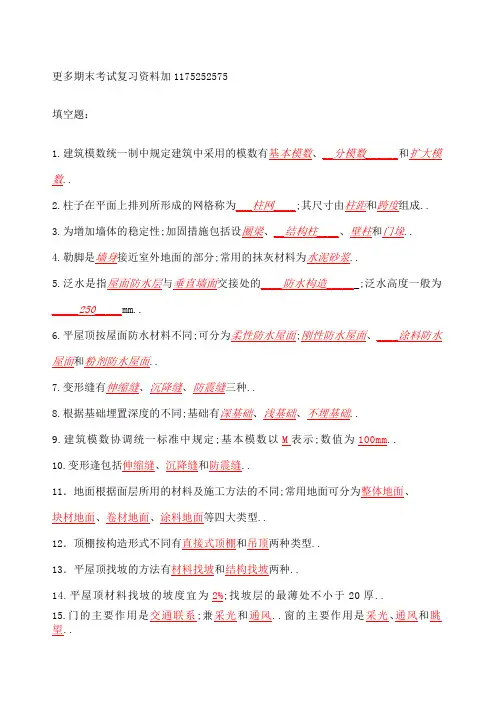

《建筑构造与识图》习题与复习资料
————————————————————————————————作者：————————————————————————————————日期：
1. 《建筑模数统一制》中规定建筑中采用的模数有基本模数、__ 分模数______和扩大模数。
2.柱子在平面上排列所形成的网格称为___柱网____，其尺寸由柱距和跨度组成。
3.为增加墙体的稳定性，加固措施包括设圈梁、__结构柱____、壁柱和门垛。
4. 勒脚是墙身接近室外地面的部分，常用的抹灰材料为水泥砂浆。
5.泛水是指屋面防水层与垂直墙面交接处的____防水构造______，泛水高度一般为_____250_____mm。
6.平屋顶按屋面防水材料不同，可分为柔性防水屋面，刚性防水屋面、____涂料防水屋面和粉剂防水屋面。
7. 变形缝有伸缩缝、沉降缝、防震缝三种。
8. 根据基础埋置深度的不同，基础有深基础、浅基础、不埋基础。
9.《建筑模数协调统一标准》中规定，基本模数以 M 表示，数值为100mm。
10. 变形逢包括伸缩缝、沉降缝和防震缝。
11．地面根据面层所用的材料及施工方法的不同,常用地面可分为整体地面、
块材地面、卷材地面、涂料地面等四大类型。
12．顶棚按构造形式不同有直接式顶棚和吊顶两种类型。
13．平屋顶找坡的方法有材料找坡和结构找坡两种。
14.平屋顶材料找坡的坡度宜为 2% ，找坡层的最薄处不小于20厚。
15.门的主要作用是交通联系，兼采光和通风。窗的主要作用
是采光、通风和眺望。
16．楼梯的净高在平台处不应小于 2米，在梯段处不应小于 2.2米。
建筑构造与识图大一知识点
建筑构造是建筑学的重要基础学科之一，它研究建筑物的各种
构造形式、构造材料的性能以及构造技术等内容。对于大一学生
来说，了解一些建筑构造的基本知识点是非常有必要的。下面将
介绍一些大一学生需要了解的建筑构造与识图的知识点。
一、建筑构造的基本概念
建筑构造是指建筑物的结构系统，包括框架结构、壳体结构、
悬索结构等。建筑构造是建筑物的骨架，承受各种荷载，并将其
传导到地基上。
二、结构体系的分类
建筑结构体系根据构造形式的不同可以分为平面结构和立体结构。平面结构包括桁架结构、板壳结构等，立体结构包括框架结构、壳体结构等。不同的结构体系适用于不同的建筑类型和需求。
三、构造材料的选择
常见的建筑构造材料包括混凝土、钢结构、木材等。不同的材
料具有不同的特点和适用范围，因此在选择构造材料时需要考虑
建筑的功能需求、经济性和可持续性等因素。
四、构造荷载的计算
构造荷载是指作用在建筑结构上的各种力和力矩。常见的构造荷载有永久荷载和可变荷载。永久荷载包括自重、室内装修、设备等，可变荷载包括人员活动、风荷载等。计算构造荷载对于结构的安全性和稳定性非常重要。
五、结构连接与固定
建筑结构需要进行连接和固定，以保证结构的整体稳定性。常见的结构连接方式有焊接、螺栓连接等。固定构件时需要考虑力的传递和承载能力等因素。
六、建筑图纸与识图
建筑图纸是建筑设计师用来传达设计意图的重要工具。大一学生需要学会阅读和理解建筑图纸，包括平面图、立面图、剖面图等。通过学习和识图，大一学生可以更好地了解建筑的构造和设计。
综上所述，建筑构造与识图是大一学生需要了解的重要知识点。通过学习这些知识，可以帮助学生更好地理解建筑的结构与构造，为日后的学习和实践打下坚实的基础。
1、中心投影：投影中心在有限的距离内发出放射状的投影线，用这些投影线作出的投影。
2、平行投影：当投影中心移至无限远处时，投影线将依一定的投影方向平行地投射下来。用平行投影线作出的投影。
3、正投影的特性：全等性、积聚性、类似性。
4、组合体的组合方式有叠加式、切割式、综合式。
5、剖面图的种类：全剖面图、阶梯剖面图、展开剖面图、半剖面图、分层剖面图、局部剖面图。
6、断面图与剖面图的区别：断面图只需画出物体被剖切后断面的图形；而剖面图除了画出断面图形外，还应画出投影方向所能看到的部分。 断面图与剖面图的剖切符号不同，断面图的剖切符号只画剖切位置线，其长度约6—10mm的粗实线，不画剖视方向线，编号写在投影方向的一侧。
7、断面图的表示形式有 移出断面图、重合断面图、中断断面图。
8、房屋的设计一般分为：初步设计和施工设计两个阶段。
9、定位轴线是确定建筑物或建筑物主要承重构建平面位置的重要依据。
10、绝对标高：我国是以青岛附近的黄海平均海平面为零点，以此为基准而设置的标高。
11、相对标高：标高的基础面（即+-0.000水平面）是根据工程需要而选定的，这类标高称为相对标高。在一般建筑中，通常取底层室内主要地面作为相对标高的基准面。
12、建筑平面图的用途：主要反映房屋的平面形状、大小和房间的布置，墙的位置、厚度和材料，门窗的类型和位置等情况。
13、建筑剖面图的用途：主要反映房屋内部垂直方向的高度、分层情况、楼地面和屋顶的构造以及各构配件在垂直方向的相互关系等。它与平面图、立面图相配合，是建筑施工图的重要图样，是施工中的主要依据之一。
建筑识图与构造复习
一、投影法的分类
中心投影法
平行投影法
斜投影法
正投影法
二、正投影的基本特征：真实性、积聚性、类似性。
三、三个投影图之间存在的投影关系长对正
高平齐
宽相等
四、直线对H面的倾角用α表示，对V面的倾角用β表示，对W 面的
倾角用γ表示。
五、剖面图的形成
定义：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分像投影面进行投影，所成的图形为剖面图。
六、断面图的形成
假想用一个剖切平面将物体剖开，只绘出剖切平面到部分的图形称为断面图。
七、建筑的概念
建筑物=建筑物＋构造物
建筑物的构成要素：建筑功能（主导）、建筑技术（先提条件）、建筑形象（艺术性）。
建筑的使用功能是建筑的目的，是主导因素。技术和物质条件是实现建筑使用功能的手段，而建筑的艺术形象是建筑功能、技术、艺术容的综合体现。
八、建筑按照使用性质分为：民用建筑（非生产性建筑）、工业建筑、农业建筑。
九、建筑按照结构所用的材料分类：木结构，混合结构，钢筋混凝土结构，钢结构，钢、钢筋混凝土结构。
十、按照建筑的层数或总高度分类：
1·单多层建筑〖27m以下的住宅建筑，建筑高度不超过24m （或超过24m的单层）的公共建筑和工业建筑。〗
2·高层建筑〖建筑高度大于27m的住宅建筑和其他建筑高度大于24m非单层建筑〗。
3·超高层建筑〖建筑总高度超过100m时，为超高层建筑〗。十一、建筑的耐火等级
耐火等级：非燃烧体、难燃烧体、燃烧体、易燃烧体。
耐火极限是指：对任筑结构件按时间－温度标准曲线进行耐火试验，构件从受到火的作用时起到失去支持能力或完整性破坏或失去隔火作用时止的这一段时间，以小时为单位。
建筑识图与构造知识小结1
第一篇：建筑识图与构造知识小结1
1.民用建筑由：基础、墙体和柱、楼板层、楼梯、层顶、地坪、门窗组成。
2.基础：是建筑物最下部的承重构件，承担建筑的全部荷载，并把这些荷载有效的传到地基上的构件。
3.建筑的模数：是选定的标准尺度单位，作为建筑物。建筑构配件、建筑制品以及有关设备尺寸相互协调中的增值单位。
4.基本模数：模数协调中的基本单位，数值为100mm，符号：M。
5.导出模数： 扩大模数的整数倍。分模数：是整数除基本模数的数值。
Eg：1/10m 尺寸10mm 1/5 尺寸20mm 6.几种尺寸：标准尺寸，构造尺寸，实际尺寸。标准尺寸减去构件之间的缝隙为构造尺寸。标志尺寸大于构造尺寸。
7.定位轴线：是确定建筑物配件位置及相互关系的基准线。为了实现建筑工业化，尽量减少建筑尺寸参数的数量，应合理选择。8.墙体的平面定位轴线；
a.承重外墙的定位轴线：当墙体的底层与顶层厚度相同时，轴线与外墙内缘距离为120mm。当墙体的底层与顶层厚层不同时，轴线与顶层外墙内缘距离120mm。
b.承重内墙的定位轴线：承重内墙的平面定位轴线与顶层内墙中线重合。若墙体是对称内缩，则平面定位轴线中分底层墙身；若墙体是非对称内缩，则轴线中分底层墙身。
当内墙厚度>=370mm时，为了便于圈梁或墙内竖向孔道的通过，常采用双轴线形式。有时根据要求，把轴线设在距离内墙某一外缘120mm处。
c.非承重墙定位轴线。
d.变形缝处定位轴线
变形缝处常设置双轴线。
当变形缝处一侧为墙体，另一侧为墙垛时，墙垛的外缘应与平面定位轴线重合，若墙体为外侧承重墙时，轴线距顶层墙内缘120mm。
