高原输电线路单回路塔换位方式浅析摘要：根据川藏铁路拉萨至林芝段供电工程实际情况，以控制电气不平衡度，确保电网的更安全稳定运行为根本出发点，提出了较为合理的单回路输电线路的换位方式。

通过列举、比较、分析单回路换位塔的形式，选择直线塔、耐张塔最优换位塔塔型。

关键词：输电线路；导线换位；不平衡度1、西藏高原输电线路换位的意义及方式1.1输电线路换位塔的意义川藏铁路拉萨至林芝段供电工程新建500千伏线路560.3公里（其中双回路2×15.736公里，单回路528.8公里），新建500千伏杆塔947基（其中耐张塔389基，直线塔556基，换位塔2基），线路曲折系数1.17，全线海拔在2900～5100m。

本工程属“藏东高山、高原区”地貌，工程所经区域全线高山大岭约占35%，峻岭约占15%，山区约占45%，丘陵约占5%，线路相对高差达800～1700m，地形坡度一般在35～65°左右，地形陡峭且地质破碎，设计、施工、运行环境恶劣。

理论分析和工程实践经验表明：单回路线路电压和电流不平衡度的大小主要取决于导线阻抗和导纳的负序与正序及零序与正序的耦合程度，线路平衡性越差，各序间耦合系数就越大，相应的不平衡度也就越大。

而导线相间的耦合系数与导、地线的空间布置有着直接的关系。

通过变换三相导线间的位置关系（即换位），以减小相间耦合系数是当前解决长距离超高压输电线路电力系统不平衡度行之有效的办法，所以为确保电力系统的安全稳定，在长距离超高压输电线路中，必须要设计好导线的换位距离及换位方式。

1.2线路长度及架设方式对电气不平衡度影响的对比分析导线相序排列方式和线路长度是影响输电线路电气不平衡度的重要因素。

按照运行电压500kV、系统正常时单回线路最大输送功率1350MW的系统运行条件，以2%作为输电线路不平衡度的限值，杆塔分别选取500kV单回路猫头塔、单回路酒杯塔时，在导线相序按照不同布置方式情况下，计算输电线路电气不平衡度结果如下图所示：图1 不同架设方式及长度下的线路不平衡度计算图从上图可以看出：线路电气不平衡度随着线路长度的增加而增大，这是因为随着线路长度的增加输电线路中不平衡电容电流明显增大。

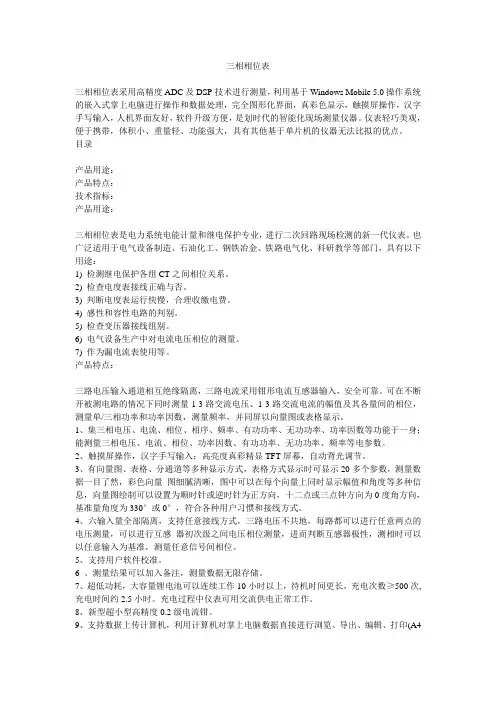

三相相位表三相相位表采用高精度ADC及DSP技术进行测量，利用基于Windows Mobile 5.0操作系统的嵌入式掌上电脑进行操作和数据处理，完全图形化界面，真彩色显示，触摸屏操作，汉字手写输入，人机界面友好，软件升级方便，是划时代的智能化现场测量仪器。

仪表轻巧美观，便于携带，体积小、重量轻、功能强大，具有其他基于单片机的仪器无法比拟的优点。

目录产品用途：产品特点：技术指标：产品用途：三相相位表是电力系统电能计量和继电保护专业，进行二次回路现场检测的新一代仪表。

也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门，具有以下用途：1) 检测继电保护各组CT之间相位关系。

2) 检查电度表接线正确与否。

3) 判断电度表运行快慢，合理收缴电费。

4) 感性和容性电路的判别。

5) 检查变压器接线组别。

6) 电气设备生产中对电流电压相位的测量。

7) 作为漏电流表使用等。

产品特点：三路电压输入通道相互绝缘隔离，三路电流采用钳形电流互感器输入，安全可靠。

可在不断开被测电路的情况下同时测量1-3路交流电压、1-3路交流电流的幅值及其各量间的相位，测量单/三相功率和功率因数，测量频率，并同屏以向量图或表格显示。

1、集三相电压、电流、相位、相序、频率、有功功率、无功功率、功率因数等功能于一身；能测量三相电压、电流、相位、功率因数、有功功率、无功功率、频率等电参数。

2、触摸屏操作，汉字手写输入；高亮度真彩精显TFT屏幕，自动背光调节。

3、有向量图、表格、分通道等多种显示方式，表格方式显示时可显示20多个参数，测量数据一目了然，彩色向量图细腻清晰，图中可以在每个向量上同时显示幅值和角度等多种信息，向量图绘制可以设置为顺时针或逆时针为正方向，十二点或三点钟方向为0度角方向，基准量角度为330°或0°，符合各种用户习惯和接线方式。

4、六输入量全部隔离，支持任意接线方式，三路电压不共地，每路都可以进行任意两点的电压测量，可以进行互感器初次级之间电压相位测量，进而判断互感器极性，测相时可以以任意输入为基准，测量任意信号间相位。

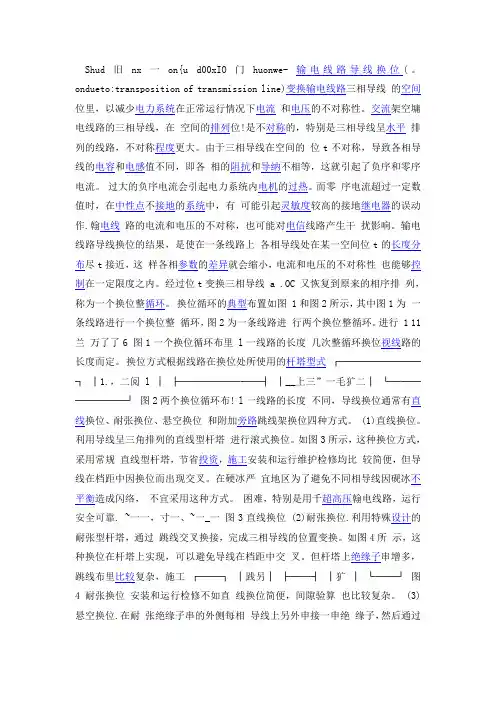

Shud旧nx一on{u d00xIO门huonwe- 输电线路导线换位(。

ondueto:transposition of transmission line)变换输电线路三相导线的空间位里，以减少电力系统在正常运行情况下电流和电压的不对称性。

交流架空墉电线路的三相导线，在空间的排列位!是不对称的，特别是三相导线呈水平排列的线路，不对称程度更大。

由于三相导线在空间的位t不对称，导致各相导线的电容和电感值不同，即各相的阻抗和导纳不相等，这就引起了负序和零序电流。

过大的负序电流会引起电力系统内电机的过热。

而零序电流超过一定数值时，在中性点不接地的系统中，有可能引起灵敏度较高的接地继电器的误动作.翰电线路的电流和电压的不对称，也可能对电信线路产生干扰影响。

输电线路导线换位的结果，是使在一条线路上各相导线处在某一空间位t的长度分布尽t接近，这样各相参数的差异就会缩小，电流和电压的不对称性也能够控制在一定限度之内。

经过位t变换三相导线 a .OC 又恢复到原来的相序排列，称为一个换位整循环。

换位循环的典型布置如图 1和图2所示，其中图1为一条线路进行一个换位整循环，图2为一条线路进行两个换位整循环。

进行 1 11兰万了了6 图1一个换位循环布里 l一线路的长度几次整循环换位视线路的长度而定。

换位方式根据线路在换位处所使用的杆塔型式┌────────┐│1.，二阅l │├────────┤│__上三”一毛犷二│└────────┘图2两个换位循环布! l一线路的长度不同，导线换位通常有直线换位、耐张换位、悬空换位和附加旁路跳线架换位四种方式。

(1)直线换位。

利用导线呈三角排列的直线型杆塔进行滚式换位。

如图3所示，这种换位方式，采用常规直线型杆塔，节省投资，施工安装和运行维护检修均比较简便，但导线在档距中因换位而出现交叉。

在硬冰严宜地区为了避免不同相导线因砚冰不平衡造成闪络，不宜采用这种方式。

困难，特别是用千超高压翰电线路，运行安全可靠. ~一一，寸一、~一_一图3直线换位 (2)耐张换位.利用特殊设计的耐张型杆塔，通过跳线交叉换接，完成三相导线的位置变换。
