热尖式热流道系统(点浇口)

热流道分类【最新版】目录1.热流道的概念2.热流道的分类3.各类热流道的特点4.热流道在注塑成型中的应用5.热流道的发展趋势正文【热流道的概念】热流道，又称热浇道，是注塑成型机上的一个重要部件，负责将熔融塑料从注射筒输送到模具腔内。

热流道在注射成型过程中扮演着至关重要的角色，能够影响制品的质量、成型周期以及生产效率。

【热流道的分类】热流道根据结构和原理的不同，可以分为以下几类：1.单点热流道：这是最常见的热流道类型，只有一个浇口，熔融塑料通过这个浇口流入模具腔。

2.多点热流道：多点热流道有两个或以上的浇口，可以将熔融塑料从多个方向注入模具腔，以实现更复杂的成型工艺。

3.顺序热流道：顺序热流道是按照一定的顺序依次开启各个浇口，使熔融塑料依次进入模具腔，适用于有特定要求的成型工艺。

4.阀浇口热流道：阀浇口热流道是通过一个或多个阀门来控制熔融塑料的流动，可以实现更精确的控制和更高的生产效率。

【各类热流道的特点】1.单点热流道：结构简单，操作方便，适用于大部分注塑成型工艺。

2.多点热流道：可以实现更复杂的成型工艺，提高制品的质量和外观。

3.顺序热流道：适用于有特定要求的成型工艺，如多色注塑、填充物成型等。

4.阀浇口热流道：可以实现更精确的控制，提高生产效率，但结构相对复杂，操作难度较高。

【热流道在注塑成型中的应用】热流道在注塑成型中的应用非常广泛，几乎涵盖了所有的塑料制品生产领域。

热流道的使用可以提高生产效率，降低生产成本，提高制品的质量和外观。

【热流道的发展趋势】随着注塑成型技术的不断发展，热流道也在不断地进行改进和创新。

未来的发展趋势主要包括以下几个方面：1.结构简化，操作便捷，降低使用成本。

2.提高热流道的精度和稳定性，实现更精确的控制。

3.提高热流道的使用寿命，降低生产成本。

4.研发新型的热流道材料，提高热流道的性能。

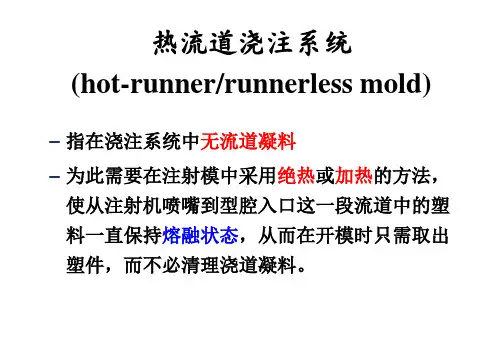

热流道浇注系统(hot-runner/runnerless mold)–指在浇注系统中无流道凝料–为此需要在注射模中采用绝热或加热的方法，使从注射机喷嘴到型腔入口这一段流道中的塑料一直保持熔融状态，从而在开模时只需取出塑件，而不必清理浇道凝料。

l热流道技术是应用于塑料注射模浇注流道系统的一种先进技术，是塑料注塑成型工艺发展的一个热点方向。

l它于20世纪50年代问世，经历了一段较长时间地推广以后，其市场占有率逐年上升。

l80年代中期，美国的热流道模具占注射模具总数的15%~17% ，欧洲为12%~15% ，日本约为10% 。

l但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品,特别是在成型盖罩、容器和外壳等类制品的生产中，注射模具占90%以上，采用热流道的达到80%。

日本的热流道模具也在逐渐普及中。

l目前，热流道加热装置在西方先进工业国已达到作为标准件出售的程度。

l现在我国热流道成型技术推广应用的程度越来越高，是今后注射模具浇注系统的一个重要发展方向。

1．热流道成型的优点①基本可实现无废料加工，节约原料；②省去除料把、修整塑件、破碎回收料等工序，因而节省人力，简化设备，缩短成型周期，提高了生产率，降低成本；③对针点浇口模具，可以避免采用三板式模具，避免采用顺序分型脱模机构，操作简化，有利于实现生产过程自动化。

④由于浇注系统的熔料在生产过程中始终处于熔融状态，浇注系统畅通，压力损失小，可以实现多点浇口、一模多腔和大型模具的低压注塑；还有利于压力传递，从而克服因补缩不足所导致的制作缩孔、凹陷等缺陷，改善应力集中产生的翘曲变形，提高了塑件质量；⑤由于没有浇注系统的凝料，而缩短了模具的开模行程，提高了设备对深腔塑件的适应能力。

2．热流道成型的缺点①模具的设计和维护较难，若没有高水平的模具和维护管理，生产中模具易产生各种故障；②成型准备时间长，模具费用高，小批量生产时效果不大；③对制件形状和使用的塑料有原则；④对于多型腔模具，采用热流道成型技术难度较高。

热尖式热流道系统（点浇口）热尖式热流道系统是一种应用最为普遍广泛的热流道系统。

各热流道供应商均提供这种系统。

虽然来自不同厂家系统上的喷嘴及喷嘴镶件之形状与尺寸有所不同，但工作原理是非常一致的。

这就是通过位于喷嘴前端的镶件HOT TIP（喷嘴头）与冷却系统相结合以对浇口处的塑料成型加工温度进行精确的调整和控制。

因而喷嘴镶件HOT TIP 的制造材料与形状设计非常重要。

各热流道供应商均在HOT TIP的开发研究上投入很大力量。

塑美热流道也正在投入大量精力研究开发HOT TIP。

热尖式热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP，PE，PS，LCP，PA，PET，PBT，PEEK，POM，PEI，PMMA，ABSPVC，PC，PSU，TPU等。

一般说来，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。

浇口截面直径大多在0。

5mm — 2。

0mm之间。

浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。

若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭的快，零件上浇口痕迹小，零件表面美观质量好。

但浇口直径不可过小，否则塑料流经浇口时剪切速率过高，会严重损坏塑料溶体分子链结构或塑料中的添加材料，导致制品质量不合格无法满足使用要求。

一个常用的经验做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径= （0。

75 --------–1。

0）×零件浇口处壁厚。

再结合考虑其他因素。

如果是加工容易流动的塑料则可取较小値。

如果是加工难流动的塑料或对剪切敏感的塑料则取较大値。

还要考虑塑料种类与添加物等。

在实际应用中有时需要实际试模来最后确定。

塑美热流道热流道工程师会帮助用户确定最佳浇口直径。

用户可将热尖式浇口直接开在零件上，亦可将其开在冷浇道上，再将冷浇口开在零件上。

这就是热流道与冷流道相结合的一种模具系统。

在应用热尖式浇口制作塑料零件时，总会或多或少在零件上留下浇口痕迹。

热流道的种类与应用时间:2005-8-24 9:51:36在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

因而根据浇口型式的不同可将热流道系统分成三大类型，既（1）热尖式或称热针式（HOT TIP）热流道系统，（2）浇套式（SPRUE GATING）热流道系统及（3）阀式或称阀针式（V ALVE GATING）热流道系统。

每种类型的热流道系统都有其重要的应用特点与适用范围。

在选用浇口与热流道系统种类时需要考虑很多因素。

其中最重要的是塑料基体种类与添加剂，零件的重量与尺寸壁厚，零件质量要求，工具寿命及零件产量要求等。

一热尖式热流道系统这是一种应用最为普遍广泛的热流道系统。

各热流道供应商均提供这种系统。

虽然来自不同厂家系统上的喷嘴及喷嘴镶件之形状与尺寸有所不同，但工作原理是非常一致的。

这就是通过位于喷嘴前端的镶件HOT TIP与冷却系统相结合以对浇口处的塑料成型加工温度进行精确的调整和控制。

因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。

各热流道供应商均在HOT TIP的开发研究上投入很大力量。

热尖式（HOT TIP）热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP，PE，PS，LCP，PA，PET，PBT，PEEK，POM，PEI，PMMA，ABSPVC，PC，PSU，TPU等。

一般说来，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。

浇口截面直径大多在0。

5mm —2。

0mm之间。

浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。

若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭的快，零件上浇口痕迹小，零件表面美观质量好。

但浇口直径不可过小，否则塑料流经浇口时剪切速率过高，会严重损坏塑料溶体分子链结构或塑料中的添加材料，导致制品质量不合格无法满足使用要求。

一个常用的经验做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径= （0。

针点式热流道系统由以下几个部分组成：
1. 针点热嘴：它被设计成用来连接主流道和热流道。

它包含加热线圈，熔融塑料在这里被加热，达到熔点后进入下一步。

2. 分流板：分流板的主要作用是分配塑料熔体到各个模具型腔。

熔体在这里通过针点热嘴，并在热嘴和分流板之间进行热量交换。

3. 主流道衬套：主流道衬套通常安装在模具上，为塑料熔体提供流动的通道。

4. 热流道板：热流道板是热流道系统的核心部分，它包含加热元件和温度传感器，用于控制温度。

塑料熔体在这里被加热并分配到各个模具型腔。

5. 热嘴连接器：热嘴连接器用于连接热流道板和模具上的进料系统。

6. 温度控制系统：温度控制系统用于控制和调节热流道内的温度，确保塑料熔体的温度在加工过程中保持稳定。

针点式热流道结构的特点是简单、紧凑，适用于中小型模具，但它的加工精度和热效率相对较低。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

Incoe 热流道系统介绍尽管热流道在注塑行业有多年应用历史，但仍有一些设计者、工模制造者、生产者对热流道技术仍存在疑问。

他们常问诸如：热流道专业术语，不同热流道的差别，用热流道可望带来的利益及局限等等。

最近随着塑胶.劳动力成本的提高,促使生产者重新评价其多年所用注塑方法.生产程序。

为求得更高利润，一些公司开始考虑试用热流道系统。

我们为对热流道注塑的优点，对产品及与之相关的专业术语有一定认识是很重要的。

Incoe是全球最大热流道系统生产供应商之一。

我们拥有更丰富的经验和比别厂家更多的标准热流道系统产品，因此，我们是适合于回答有关热流道系统问题权威。

看完此册之后，也许你会有一些我们选册没有包含的问题，不要犹豫，请与我们联系。

1．与传统注塑模相比，热流道系统带来的利益。

2．传统---与直接浇口热流道模口区别。

3．模具成本的分析比较。

4．绝热流道与热流道模具的差别。

5．热流道板模与插发热管板模具比较之差异。

6．Bushigs与Probes差别。

7．热流道系统的改进。

8．从何处得到设计有关热流道系统的信息与帮助。

9．是否所有热流道系统都适合有填充材料？热流道系统对填充材料方面的应用情况。

10．热流道系统对剪切敏感工程塑胶材料的应用情况。

11．温度控制的重要性。

12．热流道系统有用哪些类型的温度控器。

13．哪种类型的温度控器最好。

14．在热流道系统中热量传递.辐射（能）会影响型腔及别的系统的功能吗？15．热流道系统转色的难度易程度。

16．热流道模需流动平衡吗？17．浇口（入水）尺寸之重要性。

18．为什么一些工厂用热流道没问题，而有些工厂用后却麻烦不断。

19．为什么越来越多的生产商采用热流道注塑生产？一．利益利润●优势很多，效益显著.（1）产品质量的改善，生产周期缩短。

（2）节省塑料、不需水口、减少塑胶消耗。

（3）节省劳动力，常常生产自动化，一个操作者可以控制多台机械。

（4）后续加工减少，热流道系统模具无水口，无水口枝需要修剪，产品可直接用手包装或组装，劳动力明显节省。

热流道分类，热流道配件，热流道应用热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

一、热流道分类：绝热流道、冷流道、热流道。

绝热流道的设计复杂，但效果和维护成本非常低，不会耽误工时。

冷流道和热流道斑竹基本上谈到了特点。

我再具体补充一些自己的看法。

热流道分类：开放式、针阀式。

开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。

很多公司能自己制造。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

针阀式热流道（根据注射原理）:气缸式和弹簧式。

气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。

主要有DME(美国）、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大）、HUSKY(加拿大)等。

其中日本世纪没有进入中国市场。

气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。

他们中的很大成本在调试和维护上，客户基本不能自己维护。

弹簧式就一家--FISA(日本），最大特点，依靠弹簧和注射压力的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。

弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。

本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。

二、热流道模具的应用范围1．塑料材料种类热流道模具已被成功地用于加工各种塑料材料。

如PP，PE，PS，ABS，PBT，PA，PSU，PC，POM，LCP，PVC，PET，PMMA，PEI，ABS/PC等。

任何可以用冷流道模具加工的塑料材料都可以用热流道模具加工。

2．零件尺寸与重量用热流道模具制造的零件最小的在0.1克以下。

热流道系统的常见问题原因分析及解决1．热分流板达不到设定的温度原因：热电偶接触不良或失效，加热丝短路，加热丝接线太松或太短。

处理：检查热电偶接触是否正常，接线是否正确，检查发热丝回路。

2．热分流板升温太慢原因：某一根加热丝断路或接线太松，热分流板空气空隙不足，隔热垫片上过度冷却，热电偶接触不良。

处理：对所有加热丝进行检查，增加空气间隙，在定模固定板上增加隔热板，或降低对定模板固定板的冷却，检查热电偶接触是否良好。

3．热分流板温度不稳定原因：热电偶接触不良。

处理：检查热电偶。

4．熔体中存在金属碎片原因：注塑机螺杆上的碎片，注塑材料中的金属碎片。

处理：清除金属碎片，修补螺杆，过滤塑料中的杂质。

5．热分流板与热喷嘴结合面漏胶原因：膨胀量计算不对，定模固定板材料太软，热分流板短时间温度太高，O型密封圈的安装有问题。

处理：重新计算并检查膨胀量，更换有适当硬度的定模固定板，更换已损坏的零部件各密封圈。

6．型腔无填允1原因：熔化温度太低，注射压力太小，浇口太小，热喷嘴太小，模温太低，熔胶筒的喷嘴口太小，热喷嘴堵塞。

处理：提高热喷嘴和分流板的温度，提高注塑压力，扩大浇口，提高模温，安装大规格喷嘴，加大熔胶口出料口，清除堵塞物。

7热喷嘴流延原因：回抽（倒索）不够，熔化温度太高，浇口太大，浇口冷却不足，运用了不正确的热喷嘴类型。

处理：加大回抽（倒索）量，降低热喷嘴温度或模温，选用合适的嘴头，加工正确的浇口尺寸。

8．热喷嘴不能正常工作原因：加热丝或热电偶有问题，热喷嘴堵塞，热喷嘴膨胀量计算不对处理：检查/更换加热丝，检查/更换热电偶，清洁热喷嘴，重新计算热喷嘴的膨胀量。

9制品上有较多飞边原因：注塑压力过高，温度过高，分模面平整质量差，锁模力不足，模具底板或注塑机动模/定模板不平整。

处理：降低注塑压力，降低热喷嘴/分流板/模具温度，增加锁模力，修整模具，修整注塑机动模/定模板。

10制品上或浇口区域产生焦印，焦痕原因：模具上排气不足，注射速度过快，浇口窝嘴尺寸不对，材料烘干不够。

Incoe 热流道系统介绍尽管热流道在注塑行业有多年应用历史，但仍有一些设计者、工模制造者、生产者对热流道技术仍存在疑问。

他们常问诸如：热流道专业术语，不同热流道的差别，用热流道可望带来的利益及局限等等。

最近随着塑胶.劳动力成本的提高,促使生产者重新评价其多年所用注塑方法.生产程序。

为求得更高利润，一些公司开始考虑试用热流道系统。

我们为对热流道注塑的优点，对产品及与之相关的专业术语有一定认识是很重要的。

Incoe是全球最大热流道系统生产供应商之一。

我们拥有更丰富的经验和比别厂家更多的标准热流道系统产品，因此，我们是适合于回答有关热流道系统问题权威。

看完此册之后，也许你会有一些我们选册没有包含的问题，不要犹豫，请与我们联系。

1．与传统注塑模相比，热流道系统带来的利益。

2．传统---与直接浇口热流道模口区别。

3．模具成本的分析比较。

4．绝热流道与热流道模具的差别。

5．热流道板模与插发热管板模具比较之差异。

6．Bushigs与Probes差别。

7．热流道系统的改进。

8．从何处得到设计有关热流道系统的信息与帮助。

9．是否所有热流道系统都适合有填充材料？热流道系统对填充材料方面的应用情况。

10．热流道系统对剪切敏感工程塑胶材料的应用情况。

11．温度控制的重要性。

12．热流道系统有用哪些类型的温度控器。

13．哪种类型的温度控器最好。

14．在热流道系统中热量传递.辐射（能）会影响型腔及别的系统的功能吗？15．热流道系统转色的难度易程度。

16．热流道模需流动平衡吗？17．浇口（入水）尺寸之重要性。

18．为什么一些工厂用热流道没问题，而有些工厂用后却麻烦不断。

19．为什么越来越多的生产商采用热流道注塑生产？一．利益利润●优势很多，效益显著.（1）产品质量的改善，生产周期缩短。

（2）节省塑料、不需水口、减少塑胶消耗。

（3）节省劳动力，常常生产自动化，一个操作者可以控制多台机械。

（4）后续加工减少，热流道系统模具无水口，无水口枝需要修剪，产品可直接用手包装或组装，劳动力明显节省。

热浇道系统简介现时常见的热浇道系统，主要由分流板、热咀和温度控制器三大部份组成。

热浇道系统是透过精密的温控手段，将熔融塑料通过精密设计的分流板和热嘴，直接输送至模腔里，其好处包括：有效减低浇道的压力；熔体的流动性得到提高；材料密度均匀；产品的内应力减少，使产品获得较小的变形、较好的产品表面质量和力学性能。

热浇道系统的另一特点，是热嘴直接将熔融塑料注入模腔内，在脱模的过程中，浇口自然断开，消除了传统注塑工艺带来的浇道废料，除免去处理浇道废料的后加工工序外，更消除了废料所带来的附加热量，缩短冷却时间，获得更快的生产周期。

热浇道技术已成熟要获得理想的注塑效果，热浇道需要确保其内的塑料熔体在注射、保压和冷却阶段保持正确的温度。

最早期的热浇道系统，在温度控制上未臻完善，随着后期的逐步改良，现时的热浇道技术已相当成熟。

本文会简介热浇道的发展简史和其基本结构，希望加深读者对这方面的认识。

绝缘式浇道系统绝缘式浇道系统是最早期的热浇道系统，其工作原理是昨用塑料本身极低的热传递系防止热量散于失于模板中，以保持塑料的熔融状态。

在浇道的设计上，口径尽量加大，以使浇道中央的塑料在首次充填后，借着塑化材料不断地流通而保持熔融。

至于浇道最外层接触模板的塑料，会因遇冷而凝结成固化层，在固化层中间就是不断流通的塑料通道。

一旦形成固化层，在熔融塑料与模板间会产生不错的绝热效果，足以确保熔融塑料在快速连续地生产下不致发生浇道全面凝结。

但是只要有任何短暂的生产停顿，还是不能避免整条浇道的固化。

绝缘式浇道难于控制熔融塑料温度这种原始的热浇道系统难于控制熔融塑料的温度，导致浇道冷凝与浇口阻塞的现象不断发生。

为了解决此问题，就有了热探捧的出现，即在浇口前的通道中，加装一支管形加热器，藉此控制熔融塑料的温度，同时，浇口的控制、成品的顶出均获得改善。

事实上，早期的绝热式浇道系统只适用于低黏度塑料，随着高黏度及成型性较差的工程塑料的不断出现，对流动通道中熔融塑料的温度控制也越重要，所以又衍生出歧管式浇道系统。

第四节热流道浇口的类型和结构一、开放式浇口：开模时，浇口中的部分材料留在产品上，从而造成了一个难看的浇口痕迹（通常是锥形的）。

浇口残痕的大小和形状取决于浇口的形状及注塑参数（温度，压力，时间），也取决于模具的设计，同样或甚至更多地取决于模具装配。

在下一次循环时，塑料料流将模塞（上一啤浇口处冻结的料）挤入型腔，浇口又打开，料流又可以填充模具，通常情况下模塞可以熔化，与注入塑料混合；在浇口对面做一弧形缩窝，有利于模塞的隐藏，有利于填充。

适用于没有或几乎没有“拉丝”倾向的塑料，还适用于PP种PE料。

开式浇口有三种基本类型：圆形浇口，环形浇口，边缘浇口。

1.1）圆形浇口：缺点：浇口L段的断开点不确定，可能会在L方向上的任一点断，并在产品上留下一很长的突起。

优点：这种浇口较易于加工制造。

此时，将浇口形状修改成下面的形状，则断点一致，在高于产品的锥形突起部位断开，虽然，在断点上还会有一个小锥形突起，但总的突起部分或多或少可以预测。

于控制热损失的开式浇口设计1.2）环形浇口：实质是一个在其中心部加入加热探的开式浇口，以防止过早冻结。

需要注意的是浇口形状与注嘴梢部的开状密切相关。

下图是在浇口中心有一个加热探头的环形浇口，由于注嘴梢位于浇口内而形成了一个环形通道，进入模具腔的塑料就像一个挤出的管子。

塑料充满了注嘴和其周围（冷却的）模腔之间的不导体，几乎不会有什么热量穿过这层塑料隔热罩。

在成型热稳定性差的塑料时，需要成型一个或机加工一个耐高温的塑料隔热罩，现一般是用杜邦Vespel 全芳香族聚酰亚胺(PI)塑料制作。

Vespel 的特点：1. 耐热性：连续使用耐热温度可达288°C ，短时间使用更可高达480°C 。

2. 耐磨耗性：Vespel 的无润滑限界PV 值是一般工程塑料的10倍以上，对冲击磨耗和摇动磨耗都有很强的耐性。

3. 蠕变(Creep)：在260°C 、186kg/cm2条件下的蠕变，1000小时只有0.6%。

导柱(边钉、GP、定位销DP）------ 可分为普通型导柱（直边）和有托导柱（托边），起定位导向作用，保证各类机构在工作过程中定位导向。

一般硬度为HRC58~62导套（胚司）------ 可分为直司（BB套）和托司（BA套），起定位导向作用，配合导柱一起使用。

顶柱（EP/RP、回针、回程柱、回位销）------ 保持顶针板活动顺滑，并确保顶针回复原位。

中导柱（中GP针板边、EGP）------ 用做顶针板定位之用，承托顶针板的重量，使顶出及回复时更顺畅，保证顶针能正确垂直的顶出制品。

中导套（中BA、EGP）------ 配合中导柱一起使用，运用中导套设计使顶针板定位更加精确。

拉杆（水口边、SP）------ 承托上模重量，限制上夹板（定模面板）、水口板、A板之间的行程。

挡圈（水口介子） ------固定在拉杆的末端，作用是限制上夹板、水口板、A 板的行程距离，防止A板脱落浇口套（唧咀）是一个与注塑机连接的配件，塑胶料从此通道注入模内。

一般硬度为HRC53~58 浇口套也就是模具浇注系统的主流道。

定位环（法兰）------ 用作模具与啤机容易对准和定位。

顶针将成品从模芯顶出，达到脱模的目的。

司筒（顶管）------ 将成品从模芯顶出，作用与顶针相同,但一般用于制品中心带有细孔的圆柱时的脱模.司筒针 ------用于制品的柱位孔成型,配合司筒使用,并不是脱模用途.撑头(SP) ------承托B板,减少因注塑时受压变型.垃圾钉(ST) ------承托着顶针板,由于它面积较少,可防止垃圾积在上面,令顶针板不平或变形.运水孔 ------用于对模具的有效冷却,使模温保持在一定的范围内.喉咀 ------安装在模具运水孔上,用来连接啤机的冷却水喉,一般用黄铜制成.拉料杆 ------1、分流道拉料杆：因分流道中所存的塑料不易脱落，便于开摸系时冷料脱模。

2、浇口拉料杆：在开模时从浇口套内拉出主流道凝料使与注塑机喷嘴分离，一般都设在冷料穴的尽端，拉料杆直径等于、浇口内孔大端的直径，以便于沟住冷料。

热流道系统的分类文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]热流道系统的分类在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

１热尖式热流道系统２浇套式热流道系统３阀式热流道系统每种类型的热流道系统都有其重要的应用特点与适用范围。

在选用浇口与热流道系统种类时需要考虑很多因素，其中最重要的是塑料基体种类与添加剂、零件的重量与尺寸壁厚、零件的质量要求、工具寿命及零件产量要求等。

1、热尖式热流道系统（HOT TIP）其工作原理就是通过位于喷嘴前端的镶件HOT TIP与冷却系统相结合，以对浇口处的塑料成型加工温度进行精确的调整和控制。

因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。

热尖式（HOT TIP）热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP、PE、PS、LCP、PA、PET、PBT、PEEK、POM、PEI、PMMA、ABSPVC、PC、PSU、TPU等。

一般来说，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。

浇口截面直径大多在0.5mm-2.0mm之间。

浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。

若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭快、零件上浇口痕迹小、零件表面美观质量好。

如果浇口直径过小，将导致塑料流经浇口时剪切速率过高，会严重损坏塑料熔体分子链结构或塑料中的添加材料，致使制品质量不合格无法满足使用要求。

在对浇口尺寸的选择上一惯做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径 =（0.75-1.0）零件浇口处壁厚。

加工易流塑料取较小值，加工难流动的塑料或对剪切敏感的塑料则取较大值。

通常热尖式浇口直接开在零件上，亦可将其开在冷浇道上再将冷浇口开在零件上。

这就是热流道与冷流道相结合的一种模具系统。

在应用热尖式浇口制作塑料零件时，总会或多或少在零件上留下浇口痕迹。

热流道的种类（浇口结构）热流道的浇口结构如以下图1所示，可分为2类。

图1.浇口结构1）开放浇口（Hot chip/Thermal gate）通过喷嘴尖端的形状和温度控制，让浇口周围的树脂固化来控制浇口的开闭。

“开放浇口的特点”•浇口品质会受到温度控制的影响•浇口结构简单，无活动部分•通过材质优化，可用于工程塑料等2）阀门浇口（机械浇口）闸门的开闭由阀杆（阀销）动作进行控制。

“阀门浇口的特点”•浇口品质取决于阀门驱动力和加工精度（适当的间隙）•通过材质优化，可用于工程塑料等•也可支持高压成型•成型条件范围较宽1）浇口开闭机构开放浇口的开闭原理如下图2所示。

图2.开放浇口的开闭机构Ⅰ. 填充树脂后，浇口周围的树脂因保压冷却而固化，浇口关闭Ⅱ. 浇口部分因分模而切断Ⅲ. 浇口处的固化树脂因注射时的树脂压力和剪切发热而重新熔融，浇口打开。

2）浇口品质使用开放浇口的情况下，通过分模切断浇口时可能会留下浇口痕迹（图2-Ⅱ）。

（图3）※通常，浇口痕迹应小于浇口直径的1/3图3.开放浇口痕迹由于开放浇口的开闭是利用温度控制进行，所以如果控制不当可能会出现以下问题（仅在条件不合适的情况下）。

•因冷却不足导致拉丝•由于歧管残余压力而导致的垂挂•由于浇口直径不当等引起的浇口高度阀门浇口1）浇口开闭机构阀门浇口是利用如下所示的机构进行浇口开闭。

（图4）Ⅰ. 阀门以机械方式让阀销回退，从而打开浇口并注入树脂。

Ⅱ. 填充/保压完成后，阀门以机械方式推进阀销并关闭浇口。

图4.阀门浇口的开闭机构2）浇口品质因为阀销是机械密封的，所以可获得良好的浇口。

图5.阀门浇口痕迹换句话说，这种先进的热流道技术可以为高质量成型产品的生产做出重大贡献。

•减少浇口痕迹、实现良好外观•可支持高精度的产品尺寸要求。
