二建市政桥梁 城市桥梁上部结构施工

现浇预应力混凝土连续梁施工技术
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 (3)连续梁（T构）的合龙、体系转换和支座反力调整应 符合下列规定： 4)合龙前，在两端悬臂预加压重，并于浇筑混凝土过程 中逐步撤除，以使悬臂端挠度保持稳定。 5)合龙宜在一天中气温最低时进行。 6)合龙段的混凝土强度宜提高一级，以尽早施加预应力。 7)连续梁的梁跨体系转换，应在合龙段及全部纵向连续 预应力筋张拉、压浆完成，并解除各墩临时固结后进行。 8)梁跨体系转换时，支座反力的调整应以高程控制为主， 反力作为校核。。
课堂练习
3、为确定悬臂浇筑段前段标高，施工过程中应加强监测，但 监测项目不包括（ ）。 A．挂篮前端的垂直变形值 B．预拱度 C．施工中已浇段的实际标高 D．温度影响 4、现浇预应力混凝土连续梁的常用施工方法有（ ）。 A．支架法 B．顶推法 C．移动模架法 D．悬臂拼装法 E．悬臂浇筑法
课堂练习
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 悬臂浇筑的主要设备是一对能行走的挂篮。挂篮在已经 张拉锚固并与墩身连成整体的梁段上移动。绑扎钢筋、立 模、浇筑混凝土、施加预应力都在其上进行。完成本段施 工后，挂篮对称向前各移动一节段，进行下一梁段施工， 循序渐进，直至悬臂梁段浇筑完成。
现浇预应力混凝土连续梁施工技术
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 (3)连续梁（T构）的合龙、体系转换和支座反力调整应 符合下列规定： 1)合龙段的长度宜为2m。 2)合龙前应观测气温变化与梁端高程及悬臂端间距的关 系。 3)合龙前应按设计规定，将两悬臂端合龙口予以临时 连接，并将合龙跨一侧墩的临时锚固放松或改成活动支座。
装配式梁板施工技术
二、技术要求 （二）吊运方案 (1)吊运（吊装、运输）应编制专项方案，并按有关规定 进行论证、批准（超过300KN）。 (2)吊运方案应对各受力部分的设备、杆件进行验算，特 别是吊车等机具的安全性验算，起吊过程中构件内产生的应 力验算必须符合要求。梁长25m以上的预应力简支梁应验 算裸梁的稳定性。 (3)应按照起重吊装的有关规定，选择吊运工具、设备， 确定吊车站位、运输路线与交通导行等具体措施。
现浇预应力混凝土连续梁施工技术
现浇预应力混凝土连续梁施工技术

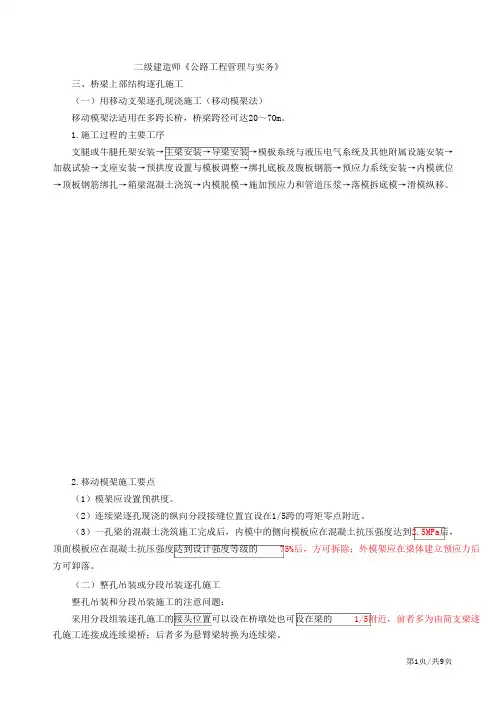

一、支（模）架法 （二）移动模架上浇筑 预应力混凝土连续梁
现浇预应力混凝土连续梁施工技术
一、支（模）架法 （二）移动模架上浇筑 预应力混凝土连续梁
现浇预应力混凝土连续梁施工技术
一、支（模）架法 （二）移动模架上浇筑预应力混凝土连续梁 (1)支架长度必须满足施工要求。 (2)支架应利用专用设备组装，在施工时能确保质量Biblioteka Baidu 安全。 (3)浇筑分段工作缝，必须设在弯矩零点附近。
课堂练习
7、吊装梁长25m以上的预应力简支梁前，应验算裸梁的 （ ）。 A．抗弯性能 B．稳定性能 C．抗剪性能 D．抗扭性能 8、现浇预应力钢筋混凝土连续梁，支架和模板安装后，宜采 取预压方法消除（ ）。 A．非弹性变形 B．弹性变形 C．塑性变形 D．支架空隙
课堂练习
9、预应力混凝土连续梁合龙顺序一般是（ ）。 A．先中跨、后次跨、再边跨 B．先边跨、后次跨、再中跨 C．先边跨、后中跨、再次跨 D．先中跨、后边跨、再次跨
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 （四）张拉及合龙 (1)预应力混凝土连续梁悬臂浇筑施工中，顶板、腹板 纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设 计有要求时按设计要求施做。 (2)预应力混凝土连续梁合龙顺序一般是先边跨、后次 跨、再中跨。 (3)连续梁（T构）的合龙、体系转换和支座反力调整应 符合下列规定：
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 （一）挂篮设计与组装 (1)挂篮结构主要设计参数应符合下列规定： 1)挂篮质量与梁段混凝土的质量比值控制在0.3～0.5， 特殊情况下不得超过0.7。 2)允许最大变形（包括吊带变形的总和）为20mm。 3)施工、行走时的抗倾覆安全系数不得小于2。 4)自锚固系统的安全系数不得小于2。 5)斜拉水平限位系统和上水平限位安全系数不得小于2。 (2)挂篮组装后，应全面检查安装质量，并应按设计荷 载做载重试验，以消除非弹性变形。
课堂练习
2、下列连续梁(T构)的合龙、体系转换和支座反力调整的规定， 符合规范的有( )。 A．合龙段的长度宜为3m B．合龙宜在一天中气温最低时进行 C．合龙段的混凝土强度宜提高一级 D．应在合龙段预应力筋张拉、压浆完成并解除各墩临时固结 后进行体系转换 E．体系转换时，支座反力调整应以高程控制为主，反力作为 校核
断。
装配式梁板施工技术
三、安装就位的技术要求 （二）就位要求 (3)待全孔（跨）大梁安装完毕后，再按设计规定使全孔 （跨）大梁整体化。 (4)梁板就位后应按设计要求及时浇筑接缝混凝土。
现浇预应力混凝土连续 梁施工技术
13
现浇预应力混凝土连续梁施工技术
本条简要介绍现浇预应力混凝土连续梁常用的支（模）架法 和悬臂浇筑法施工技术。 一、支（模）架法 （一）支架法现浇预应力混凝土连续梁
城市桥梁上部结构施工
1
装配式梁板施工技术
装配式梁板施工技术
一、装配式梁板施工方案 (1)装配式梁（板）施工方案编制前，应对施工现场条件 和拟定运输路线社会交通进行充分调研和评估。 (2)预制和吊装方案如下： 1)应按照设计要求，并结合现场条件确定梁板预制和吊 运方案。 2)应依据施工组织进度和现场条件，选择构件厂（或基 地）预制或施工现场预制。 3)依照吊装机具不同，梁板架设方法分为起重机架梁法、 跨墩龙门吊架梁法和穿巷式架桥机架梁法；
课堂练习
（一）背景资料（10试题） 某市政桥梁工程采用钻孔灌注桩基础；上部结构为预 应力砼连续箱梁，采用钢管支架法施工。支架地基表层为 4.5m厚杂填土，地下水位位于地面以下0.5m。主墩承台 基坑平面尺寸为10m×6m，挖深为4.5m，采用9m长 ［20a型钢做围护，设一道型钢支撑。土方施工阶段，由 于场地内堆置土方、施工便道行车及土方外运行驶造成的 扬尘对附近居民产生严重影响，引起大量投诉。 箱梁砼浇筑后，支架出现沉降，最大达5cm，造成质 量事故。经验算，钢管支架本身的刚度和强度满足要求。 问题： 1、箱梁出现沉降的最可能原因是什么？应采取哪些措施 避免这种沉降？
现浇预应力混凝土连续梁施工技术
一、支（模）架法 （一）支架法现浇预应力混凝土连续梁 (1)支架的地基承载力应符合要求，必要时，应采取加固 处理或其他措施。 (2)应有简便可行的落架拆模措施。 (3)各种支架和模板安装后，宜采取预压方法消除拼装间 隙和地基沉降等非弹性变形。 (4)安装支架时，应根据梁体和支架的弹性、非弹性变形， 设置预拱度。 (5)支架底部应有良好的排水措施，不得被水浸泡。 (6)浇筑混凝土时应采取防止支架不均匀下沉的措施。
5、预应力悬臂盖梁混凝土浇筑和底模拆除要求，说法正确的 是（ ）。 A．混凝土浇筑从固定端开始；孔道压浆强度达到设计强度后， 拆除底模板 B．混凝土浇筑从固定端开始；孔道压浆强度达到设计强度80 ％后，拆除底模板 C．混凝土浇筑从悬臂端开始；孔道压浆强度达到设计强度后， 拆除底模板 D．混凝土浇筑从悬臂端开始；孔道压浆强度达到设计强度80 ％后，拆除底模板
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 （三）悬浇顺序及要求 在梁段混凝土浇筑前，应对挂篮（托架或膺架）、模 板、预应力筋管道、钢筋、预埋件，混凝土材料、配合比、 机械设备、混凝土接缝处理等情况进行全面检查，经有关 方签认后方准浇筑。 悬臂浇筑混凝土时，宜从悬臂前端开始，最后与前段 混凝土连接。 桥墩两侧梁段悬臂施工应对称、平衡，平衡偏差不得 大于设计要求。
课堂练习
参考答案： 1．支架基础出现不均匀沉降（承载力不够）,对杂填地基 进行适当加固（措施），支架预压处理，在支架底端采用 适当措施，分散压力。
课堂练习
1、关于移动模架法现浇预应力混凝土连续梁的要求，正确的 有（ ）。 A．支架长度必须满足施工要求 B．支架应利用专用设备组装，在施工时能确保质量和安全 C．内、外模板就位时，其平面尺寸、高程、预拱度的误差必 须控制在容许范围内 D．预应力筋管道、钢筋、预埋件设置应符合规范规定和设计 要求 E．浇筑分段工作缝，宜设在弯矩零点附近
装配式梁板施工技术

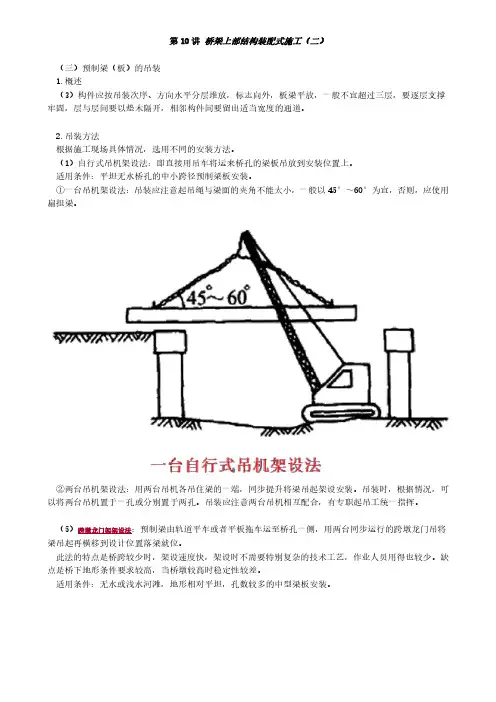

（当预制梁重量不大，而 吊机又有相当的起重能力， 河床坚实无水或少水，允 许吊机行驶、停搁时采用 一台吊机）
装配式梁板施工技术
（对于桥不太
高，架桥孔数又 多，沿桥墩两侧
铺设轨道不困难
的情况，可用此 方法）
装配式梁板施工技术
（该法的特点是不受桥下 支架，洪水威胁，架设过 程中不影响桥下通车、通 航。预制梁的纵移、横移、 起吊、就位都比较方便， 便于施工单位自行制造。
缺点是架设设备用钢材较
多，设备组件多，操作相 对复杂一些）
装配式梁板施工技术
装配式梁板施工技术
二、技术要求 （一）预制构件与支承结构 (1)安装构件前必须检查构件外形及其预埋件尺寸和位置， 其偏差不应超过设计或规范允许值。 (2)装配式桥梁构件在脱底模、移运、堆放和吊装就位时， 混凝土的强度不应低于设计要求的吊装强度，一般不应低于 设计强度的75%；预应力混凝土构件吊装时，其孔道水泥 浆的强度不应低于构件设计要求，如设计无要求时，一般不 低于30MPa。吊装前应验收合格。
课堂练习
6、吊装或移运装配式钢筋混凝土或预应力混凝土构件时，当 吊绳与构件的交角大于（ ）时，可不设吊架或扁担。 A．30℃ B．40℃ C．50℃ D．60℃ 7、悬臂浇筑用挂篮结构中，安全系数不得小于2的有（ ）。 A．吊带 B．自锚固系统 C．斜拉水平限位系统 D．上水平限位 E．挂篮整体抗倾覆
现浇预应力混凝土连续梁施工技术
现浇预应力混凝土连续梁施工技术

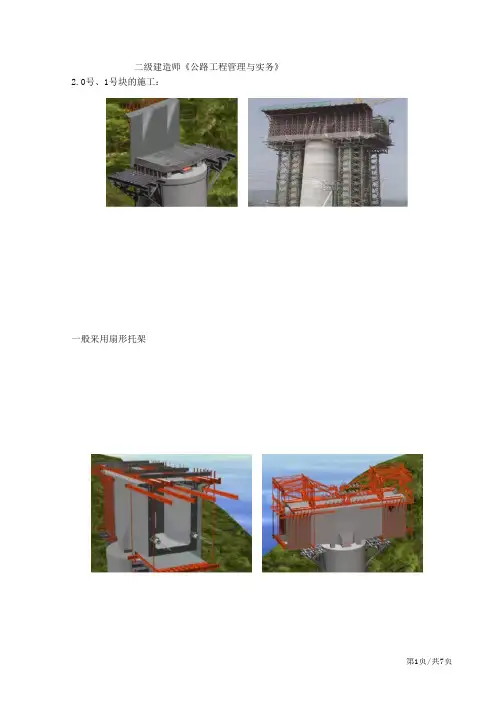

二、悬臂浇筑法 （二）浇筑段落 悬浇梁体一般应分四大部分浇筑： (1)墩顶梁段（0号块）； (2)墩顶梁段（0号块）两侧对称悬浇梁段； (3)边孔支架现浇梁段； (4)主梁跨中合龙段。
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 （三）悬浇顺序及要求 (1)在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结； (2)在0号块段上安装悬臂挂篮，向两侧依次对称分段浇 筑主梁至合龙前段； (3)在支架上浇筑边跨主梁合龙段； (4)最后浇筑中跨合龙段形成连续梁体系。
现浇预应力混凝土连续梁施工技术
二、悬臂浇筑法 （五）高程控制 预应力混凝土连续梁，悬臂浇筑段前端底板和桥面高程 的确定是连续梁施工的关键问题之一，确定悬臂浇筑段前 段高程时应考虑： (1)挂篮前端的垂直变形值； (2)预拱度设置； (3)施工中已浇段的实际高程； (4)温度影响。 因此，施工过程中的监测项目为前三项；必要时结构物 的变形值、应力也应进行监测，保证结构的强度和稳定。
装配式梁板施工技术
三、安装就位的技术要求 （一）吊运要求 (1)构件移运、吊装时的吊点位置应按设计规定或根据计 算决定。 (2)吊装时构件的吊环应顺直，吊绳与起吊构件的交角小 于60°时，应设置吊架或吊装扁担，尽量使吊环垂直受力。
装配式梁板施工技术
三、安装就位的技术要求 （一）吊运要求 (3)构件移运、停放的支承位置应与吊点位置一致，并应 支承稳固；在顶起构件时应随时置好保险垛。 (4)吊移板式构件时，不得吊错板梁的上、下面，防止折
