燃机控制系统(答案)

填空题1.燃气透平进气温度是指（第一级喷嘴后缘平面处）的燃气平均滞止温度。

2.燃机进气滤网三个压差开关中有两个或两个以上动作时机组则（自动停机）。

3.燃机正常运行中透平静叶除了承受热应力之外，还承受（静叶前后烟气压力差引起的压力）。

4.燃气轮机整个机组及燃料控制阀组件布置在（燃机罩壳）内。

5.燃气轮机转子采用（中心拉杆）叠盘式，端面齿传扭。

6.燃气轮机燃料控制阀组件由（紧急关断阀）、扩散、预混和值班气调节阀组成，并通过分配歧管连接到燃烧器，在启动中接近额定转速时由（扩散）向预混切换，值班气作为预混燃烧的稳定气源使用。

7.燃气轮机在压气机上有抽气口，把抽取的空气通过管道引入（透平持环）与透平缸的腔室中，为透平静叶提供稳定的（冷却气源）。

8.燃气轮机的压气机的进口导叶、前几级静叶及前几级动叶表面均涂有涂层，以防止（叶片冲蚀、积垢）。

9.题目：由于工作环境的影响，环境中的（漂浮物）通过进气系统的过滤气进入通流通道中，在叶片的表面形成积垢，当积垢达到一定程度时，不但严重地影响叶片的寿命，还对（机组联合效率）产生不利的影响。

10.SIEMENS、GE、三菱的机组均配置了水洗设备，定期对（压气机叶片）进行清洗。

11.燃机压气机的清洗分为（在线水洗）与离线水洗两种方式。

12.燃机压气机清洗的时间间隔通常情况下根据机组的性能损失来判断。

在机组（满负荷）以及部分负荷运行时均可进行压气机清洗。

在（停机后的清洗）可取得更好的清洗效果。

13.调节燃气轮机进口（可调导叶）能保证机组的排气温度维持不变，且输出功率维持在较高的范围内。

14.大型燃气-蒸汽循环发电机组的燃气轮机燃烧器采用（低NOx技术）。

15.燃气轮机压气机通过（进口导叶角度）的调节,可以有效地保证机组在低负荷运行时排气温度没有明显变化,同时也保证了机组效率。

16.燃气轮机的透平叶片表面涂上陶瓷涂层,在前几级叶片上还通过激光穿孔技术在叶片表面通过特殊的工艺,使从压气机过来的气体通过叶片表面的孔,在叶片表面形成（气体保护膜）。

网络安全多选《中华人民共和国网络安全法》中，建设关键信息基础设施应当确保其具有支持业务稳定、持续运行的性能，并保证安全技术措施（）。

同步规划(正确答案)同步设计同步建设(正确答案)同步使用(正确答案)《中华人民共和国网络安全法》中，建设、运营网络或者通过网络提供服务，应当依照法律、行政法规的规定和国家标准的强制性要求，采取技术措施和其他必要措施，保障网络安全、稳定运行，有效应对网络安全事件，防范网络违法犯罪活动，维护网络数据的（）。

完整性(正确答案)规范性保密性(正确答案)可用性(正确答案)《中华人民共和国网络安全法》中，国家坚持网络安全与信息化发展并重，遵循（）、确保安全的方针，推进网络基础设施建设和互联互通，鼓励网络技术创新和应用，支持培养网络安全人才，建立健全网络安全保障体系，提高网络安全保护能力。

积极利用(正确答案)科学发展(正确答案)安全防护依法管理(正确答案)国家采取措施，监测、防御、处置来源于中华人民共和国境内外的网络安全风险和威胁，保护关键信息基础设施免受（），依法惩治网络违法犯罪活动，维护网络空间安全和秩序。

攻击(正确答案)侵入(正确答案)干扰(正确答案)破坏(正确答案)国家积极开展（）等方面的国际交流与合作，推动构建和平、安全、开放、合作的网络空间，建立多边、民主、透明的网络治理体系。

网络空间治理(正确答案)网络技术研发(正确答案)网络标准制定(正确答案)打击网络违法犯罪(正确答案)《中华人民共和国网络安全法》中，网络运营者不得（）其收集的个人信息；未经被收集者同意，不得向他人提供个人信息。

但是，经过处理无法识别特定个人且不能复原的除外。

复制篡改(正确答案)毁损(正确答案)泄露(正确答案)《中华人民共和国网络安全法》中，网络运营者收集、使用个人信息，应当公开收集、使用规则，明示收集、使用信息的（），并经被收集者同意。

目的(正确答案)方式(正确答案)期限范围(正确答案)《中华人民共和国网络安全法》中，任何个人和组织使用网络应当（），不得危害网络安全，不得利用网络从事危害国家安全、荣誉和利益，煽动颠覆国家政权、推翻社会主义制度，煽动分裂国家、破坏国家统一，宣扬恐怖主义、极端主义，宣扬民族仇恨、民族歧视，传播暴力、淫秽色情信息，编造、传播虚假信息扰乱经济秩序和社会秩序，以及侵害他人名誉、隐私、知识产权和其他合法权益等活动。

燃机考试题目一、填空题（35分，一空1分）1、CO2灭火系统是在保护区域内发生火灾时(温感：负荷间385℃，辅机间163℃，轮机间316℃)自动喷射CO2灭火(一分钟)并保持一定时间(40-60分钟)足够浓度以防再次起火。

2、燃机正常停机的逻辑代码L94X，手动紧急停机的逻辑代码L5EX，保护停机的逻辑代码L4T。

3、电机转速对应的轴承振动允许范围3000RPM 0.05mm，1500RPM 0.085mm，1000RPM 0.10mm。

4、电机定子线圈绝缘等级为B级允许的温度是130℃，F级允许的温度是155℃。

5、深南电#1机monitoring画面中，DWATT、CTIM、IST、gsd2分别表示有功功率、压气机进气温度、定子电流、#2燃气过滤器压差，各自的数值大约为108MW、20℃、4500Amps、0.28kg/cm2。

6、发电机的型号：QFR-135-2，额定输出功率：135MW，额定电压：13.8KV，额定电流：6645A。

7、深南电#1燃机VGC1后的压力15.1bar，VGC2后的压力12.5bar，VGC3后的压力11.8bar。

8、深南电辅机间巡检需要抄的数据有油位、滑油压力、滑油滤压差、液压油压力、液压油滤压差。

9、深南电离线水洗画面中，WW Ready to Start的三个条件是透平转速在14HR、主控制启动允许、高盘模式被选。

10、20VG-3代表气体燃料清吹阀阀间放散电磁阀。

二、简答题（45分，一题15分）1、辅机间正常运行时巡检和盘车时巡检有区别？2、燃机启动前都需要做哪些准备？3、燃机控制室内都有哪些设备？（副值、巡检答）4、简述燃机禁止启动的条件。

（主值答）1.1、启动前盘车运行不正常。

1.2 DCS系统不能用于监视和操作。

1.3 液压油系统运行不正常。

1.4 主要测量元件不能正常投入，或测点故障。

如排气温度、振动、天然气压力等等。

1.5 一台滑油泵故障不能投运或直流滑油泵故障不能备用。

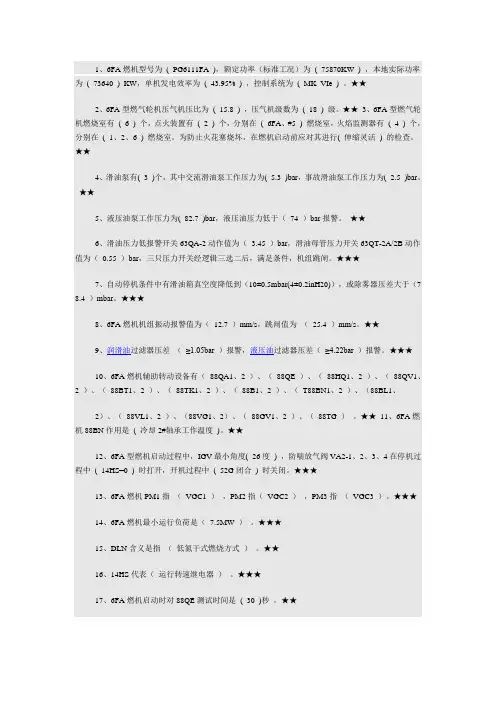

1、6FA燃机型号为( PG6111FA )，额定功率（标准工况）为( 75870KW ) ，本地实际功率为( 73640 ) KW，单机发电效率为( 43.95% ) ，控制系统为( MK VIe ) 。

★★2、6FA型燃气轮机压气机压比为( 15.8 ) ，压气机级数为( 18 ) 级。

★★3、6FA型燃气轮机燃烧室有( 6 ) 个，点火装置有( 2 ) 个，分别在( 6FA、#5 ) 燃烧室，火焰监测器有( 4 ) 个，分别在( 1、2、6 ) 燃烧室。

为防止火花塞烧坏，在燃机启动前应对其进行( 伸缩灵活) 的检查。

★★4、滑油泵有( 3 )个，其中交流滑油泵工作压力为( 5.3 )bar，事故滑油泵工作压力为( 2.5 )bar。

★★5、液压油泵工作压力为( 82.7 )bar，液压油压力低于（74 ）bar报警。

★★6、滑油压力低报警开关63QA-2动作值为（3.45 ）bar，滑油母管压力开关63QT-2A/2B动作值为（0.55 ）bar，三只压力开关经逻辑三选二后，满足条件，机组跳闸。

★★★7、自动停机条件中有滑油箱真空度降低到（10±0.5mbar(4±0.2inH20)），或除雾器压差大于（78.4 ）mbar。

★★★8、6FA燃机机组振动报警值为（12.7 ）mm/s，跳闸值为（25.4 ）mm/s。

★★9、润滑油过滤器压差（≥1.05bar ）报警，液压油过滤器压差（≥4.22bar ）报警。

★★★10、6FA燃机辅助转动设备有（88QA1、2 ）、（88QE ）、（88HQ1、2 ）、（88QV1、2 ）、（88BT1、2 ）、（88TK1、2 ）、（88B1、2 ）、（T88BN1、2 ）、（88BL1、2）、（88VL1、2 ）、（88VG1、2）、（88GV1、2 ）、（88TG ）。

★★11、6FA燃机88BN作用是( 冷却2#轴承工作温度)。

燃机试题一、填空题:1、燃机常见的英文：EP---表示中文(电子除尘)设备 COG----表示中文（焦炉煤气）BFG---表示中文（高炉煤气）GT---表示中文（燃气轮机或燃机）GTC---表示中文（燃机控制系统） DCS—表示中文（分布式控制系统）OPS---表示中文（操作员站）AVR---表示中文（自动电压调节）MCC---表示中文（低压控制柜） SWGR---表示中文（高压开关柜）CCPP——表示中文（燃气—蒸汽联合循环发电）2、空气过滤器空气过滤精度为（0.3μm），工艺流程采用（三）级过滤。

3、燃机在额定负荷时正常停机，燃机发电机负荷降到（18MW）以下时，燃机不能再次启动或者增减负荷。

4、启动准备，选择“正常”模式时，如果设备一切正常在OPS屏幕上检查，应该存在下列状态显示：〃燃机停止（是）〃正常（是）〃盘车（是）〃启动准备（非）〃启动装置合（非）〃值班焦炉煤气合（非）〃#7火焰正常（非）〃#8火焰正常（非）〃燃料煤气合（非）〃空气压缩机高压排气阀关闭（非）〃空气压缩机低压排气阀关闭（非）〃煤气压缩机高压排气阀关闭（非）〃煤气压缩机中压排气阀关闭（非）〃煤气压缩机低压排气阀关闭（非）〃额定速度（非）〃发电机断路器合（非）5、燃机启动电机启动后，速度大于额定速度（10%[300rpm]），盘车电机停止。

6、当燃机速度超过入口导叶阀关闭速度（2790rpm左右）时，入口导叶阀关闭到最小位置（22.5度）。

7、当燃机速度超过启动装置关闭速度（2920 rpm）时，启动装置停止。

8、当燃机额定速度大于额定速度（2940rpm）时，辅助控制油泵（停止），辅助润滑油泵（停止），控制信号输出(36.7%)9、燃机发电机输出以正常速率（1.5MW/min）自动加载到目标负载，初始负载为额定负载的（5%）10、正常情况下燃机从点火速度加速到3000rpm时，大约只需（2000）多秒。

11、燃机正常停机时,当燃机速度低于(300rpm)时,盘车电机应启动。

CCPP燃机运行规程(控制系统篇)1. 简介2. 控制系统概述CCPP燃机的控制系统是关键的运行和监控设备，具有以下功能：- 监测和控制燃机的运行参数；- 实时监测燃机及相关设备的状态；- 提供故障诊断和报警功能；- 设置燃机运行模式。

3. 控制系统操作指南3.1 启动与停车- 在启动前，请确保控制系统处于正常工作状态；- 按照启动程序逐步操作，确保燃机顺利启动；- 停车时，按照停车程序逐步操作，确保燃机安全停止。

3.2 运行参数监测- 实时监测燃机的运行参数，如温度、压力、转速等；- 对于异常参数，请及时采取响应措施，如调整参数或停机检修。

3.3 告警处理- 对于控制系统的告警信息，应及时响应并采取相应的措施；- 确保故障及时排除，以保证燃机的正常运行。

3.4 运行模式设置- 根据实际情况，合理设置燃机的运行模式；- 在需求变化时，及时调整运行模式以满足要求。

4. 控制系统维护4.1 定期检查与维护- 按照制定的维护计划，进行定期检查与维护工作；- 对控制系统进行功能测试，确保其正常工作。

4.2 故障排除- 对于控制系统的故障，应及时进行排除，以保证其可靠性；- 做好故障记录，以便后续分析与改进。

4.3 软件升级- 针对控制系统的软件，及时进行升级以提高性能和安全性；- 在升级前，确保备份相关数据，以防止数据丢失。

5. 安全管理- 严格遵守CCPP燃机的安全管理要求；- 遵循相关安全操作规程，确保人员和设备的安全。

6. 总结CCPP燃机的控制系统是燃机运行的核心，在运行过程中需严格遵守规程和指导，做好系统的操作和维护工作，以确保燃机的安全运行和性能稳定。

注：本文档所述内容仅供参考，具体操作应根据实际情况和相关要求进行。

燃机控制系统（试题）一、单选题(共39题)【 1 】. 按照MKV控制系统的保护设计，CO2灭火保护系统的感温探头有______种；CO2灭火保护系统保护动作时，燃机______ 。

A.2 自动降负荷B.3 停机C.1 跳闸D.报警2答案：（）【 2 】. MKV控制系统的水洗程序，主要是根据燃机的______，来判断能否进行水洗。

当轮间温度热电偶未插到位时，其测量数值显示将______。

A.排气温度偏低B.进气温度随机C.轴承金属温度无影响D.轮间温度偏高答案：（）【 3 】. 根据压气机进口导叶（IGV）伺服控制阀工作原理，决定其阀芯动作速度的主要因素是______。

A.伺服电流的大小B.伺服电压的高低C.角度的大小D.液压油压力的高低答案：（）【 4 】. 在主操作界面（《I》机）上的主显示画面中，操作控制区有三类装置命令靶，第一类是______，该类靶的背景色为______，靶内文字颜色为黑色。

第二类为______靶，该类靶的背景色为______，靶内文字的颜色为黑色。

第三类为______靶，该类靶的背景色为______，靶内文字颜色为黑色..。

A.基准红色立即执行绿色准备/执行靶灰色B.准备/执行靶绿色立即执行红色基准灰色C.准备/执行靶灰色立即执行绿色基准红色D.基准绿色准备/执行靶红色立即执行灰色答案：（）【 5 】. 一般情况下，MKV 控制系统本身共有______层网络，共有______个控制核。

A.3 10B.2 4C.4 7D.3 9答案：（）【 6 】. 一般情况下，当系统出现燃油流量偏差报警时，作为热工人员首先应检查______。

A.检查燃油旁通阀的伺服阀工作状态B.检查主燃油泵的啮合情况``C.检查流量分配器转动情况D.检查流量分配器速度传感器的间隙。

答案：（）【7 】. 根据燃机控制逻辑，当进气滤网压差大于______控制系统将自动执行停机程序。

A.8inH2OB.6inH2OC.4inH2OD.10inH2O答案：（）【8 】. 一般情况下，GE公司所采用的控制伺服阀，有______mA的零位电流偏置。

可编辑修改精选全文完整版燃气轮机原理理论知识考核一、选择题1. 燃机燃料温度控制阀用（）来作为驱动力。

[单选题] *A、仪用压缩空气√B、高压天然气C、高压控制油2. 压气机进口可调导叶（IGV）动作的驱动力来自于（）[单选题] *A仪用压缩空气B杂用压缩空气C高压EH油√3. 每台燃机配有一台燃气流量计，按其工作原理应为（）。

[单选题] *A、喷管式流量计B、压差式流量计C、超声波流量计√4. 在燃机轴向中心线上相对于地面保持轴向位置不变的点称为（）[单选题] *A 绝对盲点B绝对极点C绝对基点D绝对死点√5. 燃机值班火焰喷嘴中属于（）。

[单选题] *A、预混燃烧B、扩散燃烧√C、切圆燃烧6. 当机组负载低于80%后，不宜继续关小进气口导叶以保持燃气初温恒定不变，原因是（）[单选题] *A.压缩比降得较低，致使透平的排气温度升得过高，透平末级叶片过热√B.压缩比升高，使燃料量增加C.NOx排放增加D.轮间温度升高过快7. 提高（）和（）可以显著提高燃气轮机的效率[单选题] *A.比功，压比B.燃气初温，排气温度C.压比，排气温度D.燃气初温，压比√8. 燃气轮机理想循环热效率与温比（），与压气机压比（）[单选题] *A.无关、无关B.无关、有关√C．有关、有关D.有关、无关9. 燃气轮机熄火后，转子依靠自己的惯性继续转动的现象称为（）[单选题] *A.盘车C.跳闸D.直轴10. 燃气轮机燃烧效率最高、NOx排放最低的燃烧模式是（）[单选题] *A.预混模式√B.扩散模式C.次点火源预混模式D.点火源预混模式11. 燃气轮机相对于冷、热端驱动方式，冷端驱动的燃机转轴所承受的扭力（）。

[单选题] *A、较大√B、较小C不一定12. 燃气透平输出的有效功率，约（）用于驱动压气机，其余部分用来带动发电机旋转发电。

[单选题] *A、1/3B、1/2C、2/3√13. 进行天然气置换，天然气置换氮气时，测的氮气浓度高于（）时合格[单选题] *A、99％√B、98％C、96％14. 燃机负荷在（）负荷时，可进行在线水洗。

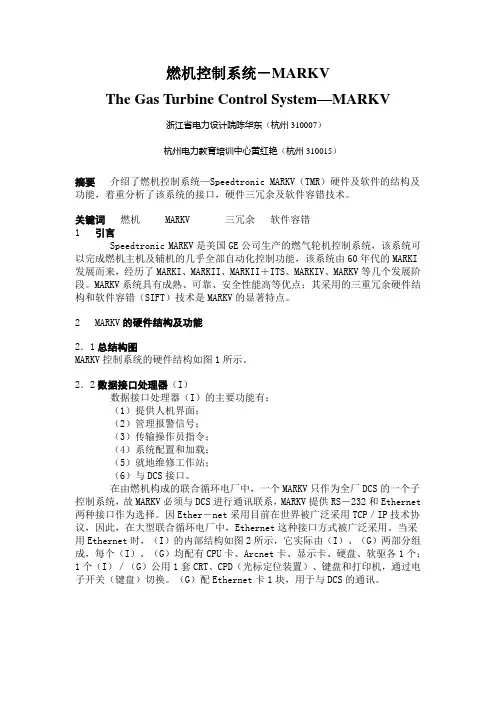

燃机控制系统－MARKVThe Gas Turbine Control System—MARKV浙江省电力设计院陈华东（杭州310007）杭州电力教育培训中心黄红艳（杭州310015）摘要介绍了燃机控制系统—Speedtronic MARKV（TMR）硬件及软件的结构及功能，着重分析了该系统的接口，硬件三冗余及软件容错技术。

关键词燃机 MARKV 三冗余软件容错1引言Speedtronic MARKV是美国GE公司生产的燃气轮机控制系统，该系统可以完成燃机主机及辅机的几乎全部自动化控制功能，该系统由60年代的MARKI发展而来，经历了MARKI、MARKII、MARKII＋ITS、MARKIV、MARKV等几个发展阶段。

MARKV系统具有成熟、可靠、安全性能高等优点；其采用的三重冗余硬件结构和软件容错（SIFT）技术是MARKV的显著特点。

2 MARKV的硬件结构及功能2．1总结构图MARKV控制系统的硬件结构如图1所示。

2．2数据接口处理器（I）数据接口处理器（I）的主要功能有：（1）提供人机界面；（2）管理报警信号；（3）传输操作员指令；（4）系统配置和加载；（5）就地维修工作站；（6）与DCS接口。

在由燃机构成的联合循环电厂中，一个MARKV只作为全厂DCS的一个子控制系统，故MARKV必须与DCS进行通讯联系，MARKV提供RS－232和Ethernet两种接口作为选择。

因Ether－net采用目前在世界被广泛采用TCP／IP技术协议，因此，在大型联合循环电厂中，Ethernet这种接口方式被广泛采用。

当采用Ethernet时，（I）的内部结构如图2所示，它实际由（I）、（G）两部分组成，每个（I）、（G）均配有CPU卡、Arcnet卡、显示卡、硬盘、软驱各1个；1个（I）／（G）公用1套CRT、CPD（光标定位装置）、键盘和打印机，通过电子开关（键盘）切换。

（G）配Ethernet卡1块，用于与DCS的通讯。

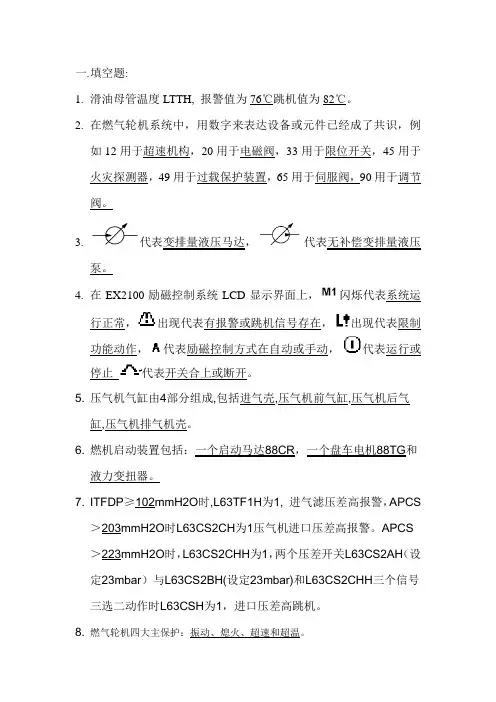

一.填空题:1.滑油母管温度LTTH, 报警值为76℃跳机值为82℃。

2.在燃气轮机系统中，用数字来表达设备或元件已经成了共识，例如12用于超速机构，20用于电磁阀，33用于限位开关，45用于火灾探测器，49用于过载保护装置，65用于伺服阀，90用于调节阀。

3.代表变排量液压马达，代表无补偿变排量液压泵。

4.在EX2100励磁控制系统LCD显示界面上，闪烁代表系统运行正常，出现代表有报警或跳机信号存在，出现代表限制功能动作，代表励磁控制方式在自动或手动，代表运行或停止代表开关合上或断开。

5. 压气机气缸由4部分组成,包括进气壳,压气机前气缸,压气机后气缸,压气机排气机壳。

6. 燃机启动装置包括：一个启动马达88CR，一个盘车电机88TG和液力变扭器。

7. ITFDP≥102mmH2O时,L63TF1H为1, 进气滤压差高报警，APCS＞203mmH2O时L63CS2CH为1压气机进口压差高报警。

APCS ＞223mmH2O时，L63CS2CHH为1，两个压差开关L63CS2AH（设定23mbar）与L63CS2BH(设定23mbar)和L63CS2CHH三个信号三选二动作时L63CSH为1，进口压差高跳机。

8. 燃气轮机四大主保护：振动、熄火、超速和超温。

9. 辅助齿轮箱驱动的设备有主雾化泵、主滑油泵、主燃油泵、主液压油泵二．判断题：（T代表正确、F代表错误）1.BB1高报警为12.7mm/s,跳机值为25.4mm/s。

(T)2.防喘阀控制电磁阀20CB-1发电机解列后失电关闭，并网后带电打开。

(T)3. 主燃油泵离合电磁阀20CF-1，在燃油截止阀关闭后失电关闭，在燃油截止阀打开后带电打开。

(T)4. 零转速继电器14HR升速≥0.31%为0，降速≤0.06%时为1。

(T)5. 14HS降速≤90%时为0，升速≥95%为1。

(F)6. 点火FSR值FSKSU—FI定值25％。

(F)7.辅助雾化泵88AB在机组转速≥60%时退出运行，机组转速≤50%时投入，熄火后退出。

技能认证热控专业考试(习题卷25)第1部分：单项选择题，共33题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]根据I/O通道精度要求,模入量热电阻信号的精度合格判定为( )%。

A)≤0.25B)<0.2C)≤0.2答案:C解析:2.[单选题]负荷变动试验及AGC负荷跟随试验动态品质指标要求燃机机组的负荷响应纯迟延时间为( )。

A)60sB)30sC)20s答案:B解析:3.[单选题]汽轮机控制系统电子控制装置不应要求单独的接地网。

其单点接入接地电阻小于( )的电厂电气接地网后,应能够可靠地运行。

A)0.5ΩB)2ΩC)4Ω答案:C解析:4.[单选题]在相同温度下，产生热电势最大的热电偶是( )。

A)铂铑：一铂热电偶；B)，镍铬一镍硅热电偶；C)镍铬一考铜热电偶。

答案:C解析:5.[单选题]炉膛压力取源部件位置应符合锅炉厂规定,具有防堵功能,( )集中布置在炉膛单侧。

A)必须B)不宜C)不应答案:C解析:6.[单选题]功率负荷不平衡是指汽轮机机械功率( )发电机组有功功率的一种运行工况。

A)远大于B)等于C)远小于答案:A解析:7.[单选题]防爆区域的所有端子箱及带电设备( )可靠接地。

答案:B解析:8.[单选题]三极管的电流放大系数是指（ ）的比值A)集电极电流与射极电流B)集电极电流与基极电流C)射极电流与基极电流D)射极电流与集电极电流答案:B解析:9.[单选题]下列模-数转换器中，抗工频干扰能力最强的是( )A)电压频率转换型?B)脉冲宽度调制型C)逐次比较型D)双积分型。

答案:D解析:10.[单选题]电接点水位计的工作原理是（）A)利用水的导电性B)差压C)水与蒸汽电导率的差异D)利用水的电导率答案:C解析:11.[单选题]一恒流源的性能较好是指其（ ）A)输入电阻大B)输出电阻变化范围大C)输入电阻小D)输出电阻小答案:B解析:12.[单选题]分度号为Cu50热电阻在0℃时的电阻值为()A)0B)53C)50D)100答案:C解析:13.[单选题]关于输入阻抗，下述说法不正确的是( )一次仪表A)仪表在输出端接有额定负载时，输入端所表现出来的阻抗。
